วงรี/ วงกลม

ช่วยให้ผู้ใช้สามารถสร้างวงกลมได้ด้วยมือ หรือตามรัศมีหรือเส้นผ่านศูนย์กลางที่แม่นยำ

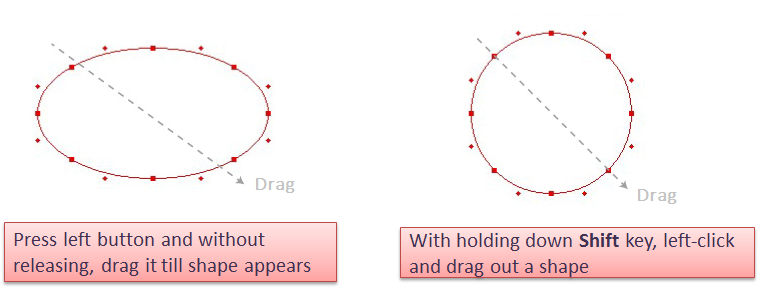

วาดวงกลม/ วงรีด้วยมือ

ก. เลือก คลิกซ้ายที่เคอร์เซอร์ อย่าปล่อยปุ่ม แล้วลากวงรีออก

ข. เลือก พร้อมกดปุ่ม Shift ค้างไว้ แล้วคลิกซ้ายเพื่อลากวงกลมออกมา

วาดวงกลม/ วงรีโดยคลิกสองครั้ง

1. เลือกเครื่องมือ ;

2. คลิกครั้งแรกตรงพื้นที่ทำงานที่ต้องการ โดยใช้จุดนั้นเป็นจุดศูนย์กลางของรูปที่จะวาด (กด Shift ค้างไว้เพื่อวาดวงกลม);

3. เลื่อนลูกศรจนกระทั่งรูปร่างที่ต้องการปรากฏขึ้น จากนั้นคลิกอีกครั้งเพื่อเสร็จสิ้นการวาดรูปทรง

ป้อนค่าเพื่อวาดวงกลม/ วงรี

1. เลือกเครื่องมือ ;

2. กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt + Windows (Linux) ค้างไว้ แล้วคลิกบนพื้นที่ทำงานที่ต้องการ;

3. กล่องโต้ตอบจะปรากฏขึ้น และป้อนค่าที่ต้องการ แล้วคลิก [ตกลง];

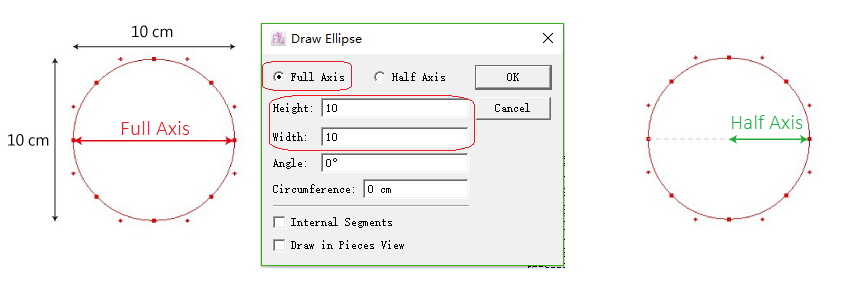

   ตัวอย่าง วาดวงกลมที่มีเส้นผ่านศูนย์กลาง 10 ซม.:



   Note

   ** เซ็กเมนต์ภายใน**: เป็นการวาดรูปร่างให้เป็นเซ็กเมนต์ภายในของชิ้นงานที่สามารถถอดออกได้

   วาดในชิ้นงาน: เป็นการวาดรูปร่างให้เป็นชิ้นงานแพทเทิร์น

Note

New in V7.0: It previews the result.
