จุด

จะช่วยให้ผู้ใช้เพิ่มจุดบนชิ้นงานหรือตำแหน่งใด ๆ ของพื้นที่ทำงานได้

เพิ่มจุด

1. เลือกเครื่องมือ ;

2. คลิกตำแหน่งที่ต้องการ (บนชิ้นงานหรือบนพื้นที่ทำงาน) เพื่อเพิ่มจุดใหม่

ป้อนค่าเพื่อเพิ่มจุด

1. เลือกเครื่องมือ ;

2. กดปุ่ม Alt (Windows) หรือ Option (Macintosh) หรือ Alt + Windows (Linux) ค้างไว้ แล้วคลิกจุดอ้างอิง (ที่มีพิกัด 0, 0);

3. ป้อนค่าที่ต้องการในกล่องโต้ตอบ แล้วคลิก [OK]

   Note

   เนื้อหาของกล่องโต้ตอบ:

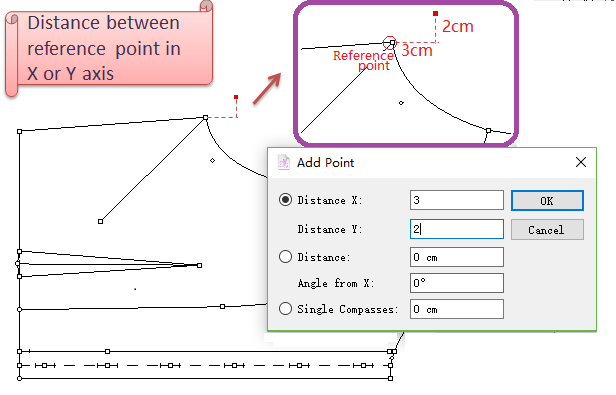

   ระยะทาง X : ให้ป้อนค่าความยาวที่ต้องการให้มีจุดตามแกน X จากจุดคลิกเริ่มต้น;

   ระยะทาง Y : ให้ป้อนค่าความยาวที่ต้องการให้มีจุดตามแกน Y จากจุดคลิกเริ่มต้น;

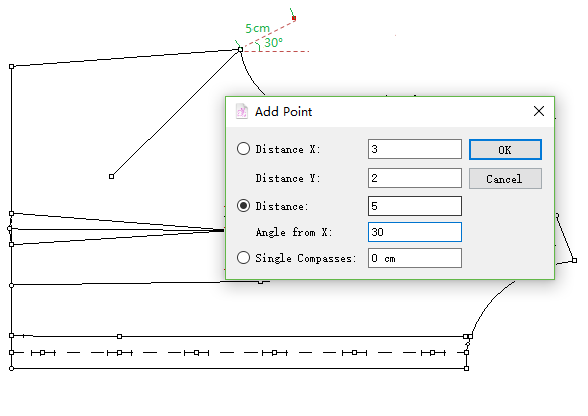

   ระยะทาง: ให้ป้อนค่าความยาวที่ต้องการให้มีจุดตามระยะทางที่ระบุจากจุดคลิกเริ่มต้น;

   องศาจาก X: ให้ป้อนค่าองศาที่ต้องการให้มีจุดตามมุมที่ทำกับแกน X ที่อิงจากจุดอ้างอิง (จุดเริ่มต้น)





เข็มทิศเดี่ยว

ใหม่ใน V7.0

เมื่อใช้จุดหนึ่งเป็นจุดอ้างอิง ผู้ใช้จะสามารถเพิ่มจุดใหม่ในเซ็กเมนต์ที่ต้องการที่มีความยาวเฉพาะได้ ระยะห่างระหว่างจุดสองจุดนั้นจะเป็นค่าเฉพาะที่ผู้ใช้ป้อนลงในกล่องโต้ตอบ Single Compasses

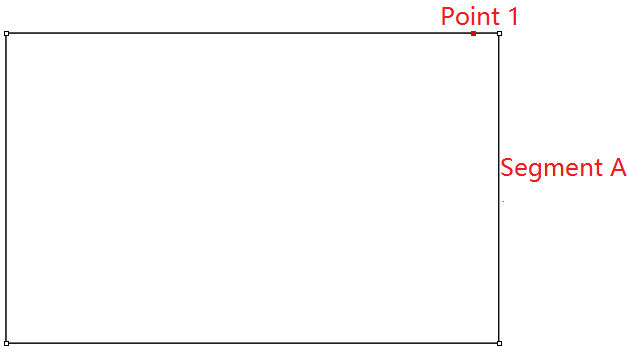

ตัวอย่าง: ตอนนี้ เรากำลังจะวาดเซ็กเมนต์หนึ่งตัดกับ เซ็กเมนต์ A ที่จุดใหม่ จุดที่ 2 และความยาวของเซ็กเมนต์นั้น (ระหว่างจุดที่ 1 และจุด 2) คือ 15 ซม.

วิธีการทำ:

1. เลือกจุดที่ 1 และเซ็กเมนต์ A;

2. เลือก เครื่องมือ เพิ่มจุดในส่วน;

3. กดปุ่ม Alt (Windows) หรือ Option (Macintosh) ค้างไว้ ลูกศรจะเปลี่ยนเป็นกากบาท แล้วคลิกจุดที่ 1;

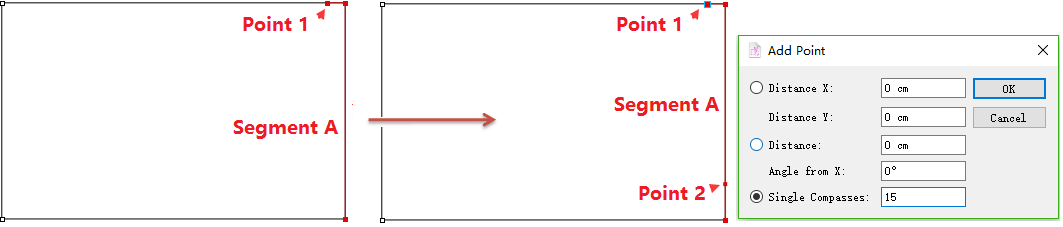

4. กล่องโต้ตอบจะปรากฏขึ้น ให้ป้อนค่า (เช่น 15 ซม.) ใน Single Compasses จากนั้นคลิก ตกลง แล้วจุดใหม่ (จุดที่ 2) จะถูกสร้างขึ้นบนเซ็กเมนต์ A;

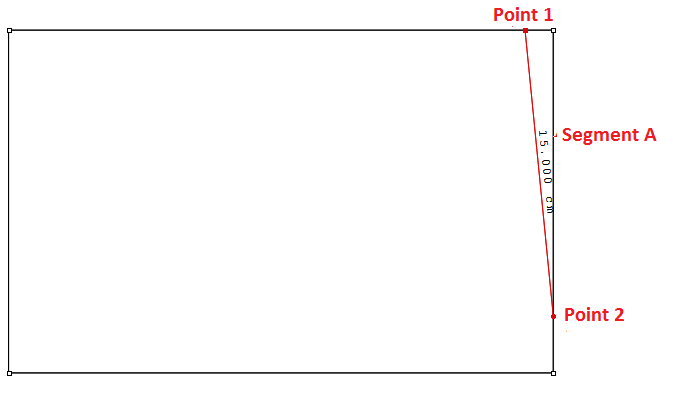

5. เชื่อมต่อจุดที่ 1 กับจุดที่ 2 โดยใช้เครื่องมือ ส่วน แล้วความยาวของเซ็กเมนต์ที่เชื่อมโยงจะเป็น 15 ซม.
