บทที่ 5: ตัวอย่างเกี่ยวกับวิธีการเชื่อมต่อ PAD Plotter และ plot

**วิธีเชื่อมต่อ PAD Plotter ใน Plot Manager: **

Note

ก่อนตั้งค่าการเชื่อมต่อ：

1.ตรวจสอบให้แน่ใจว่าได้ติดตั้ง PAD Plotter Drive แล้ว

2. ตรวจสอบให้แน่ใจว่าพล็อตเตอร์เชื่อมต่อกับคอมพิวเตอร์ และเปิดพล็อตเตอร์แล้ว

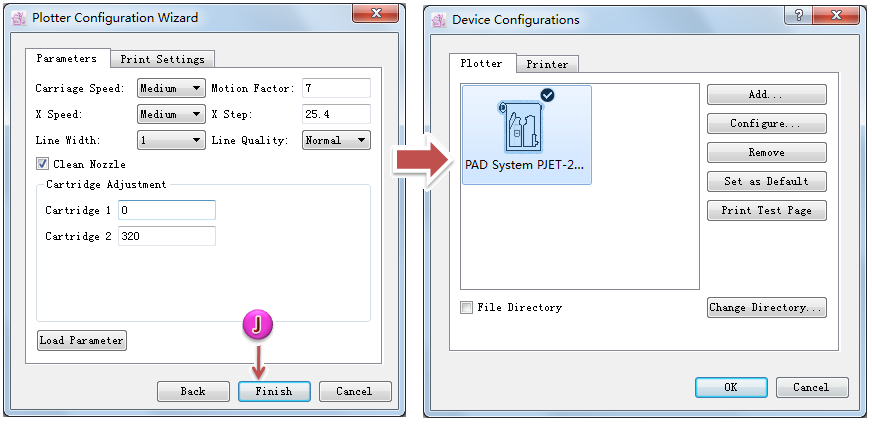

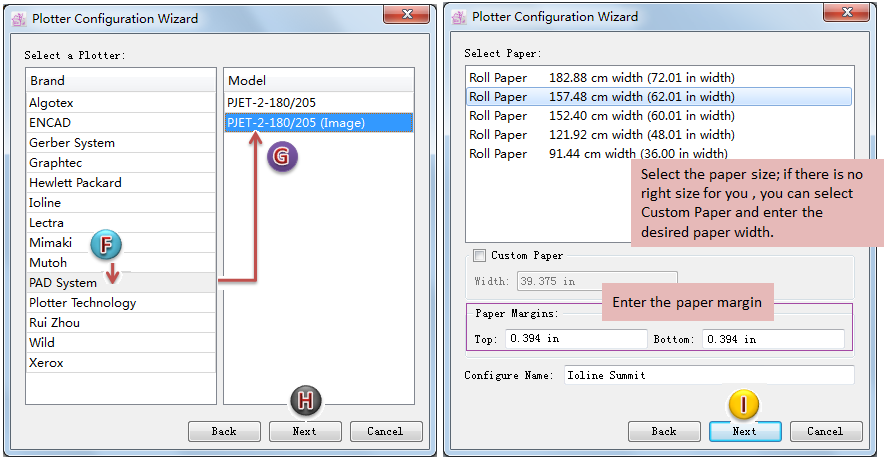

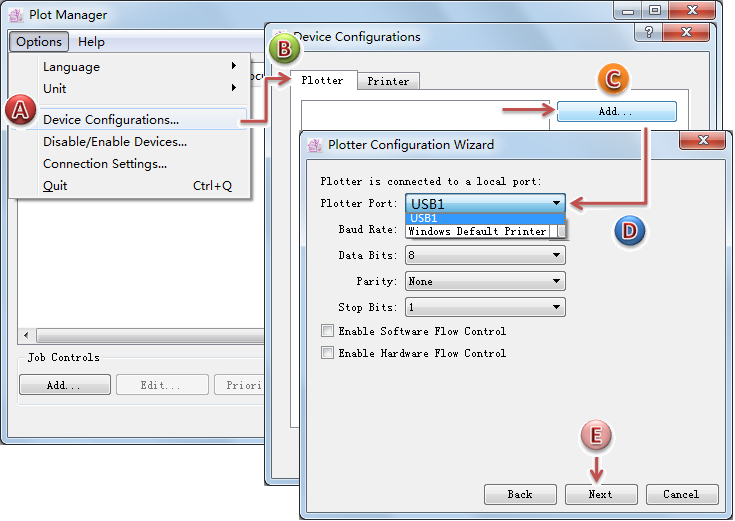

1. เพิ่มไดรฟ์พล็อตเตอร์ PAD：







2. สร้างโฟลเดอร์ใหม่ ในคอมพิวเตอร์เพื่อรับไฟล์พล็อต

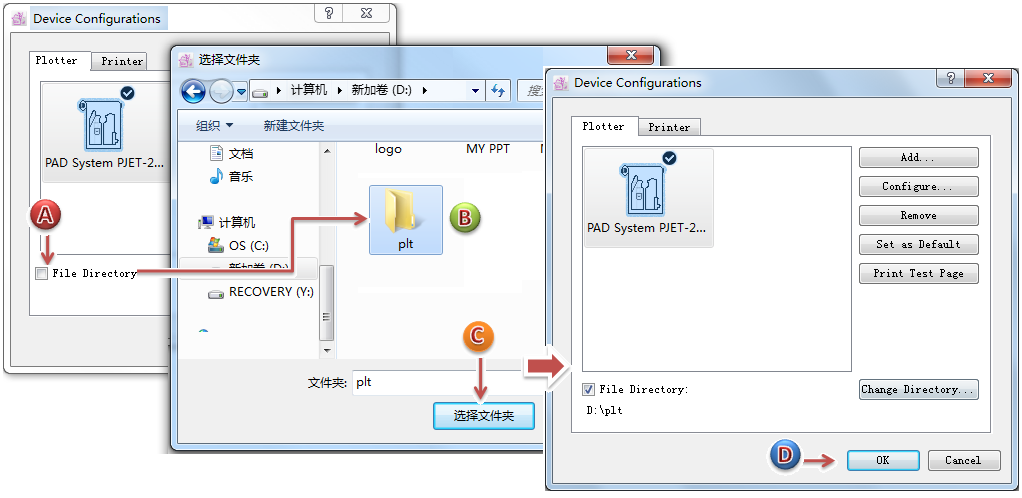

3. กำหนดเส้นทางการพล็อต: กำหนดเส้นทางของโฟลเดอร์ ที่ Plot Manager รับไฟล์มา และลงจุด



   หลังจากตั้งค่าพารามิเตอร์การพล็อตใน Plot Manager เสร็จแล้ว คุณต้องตั้งค่าพารามิเตอร์ที่เกี่ยวข้องใน PAD Pattern Design & Marker Design

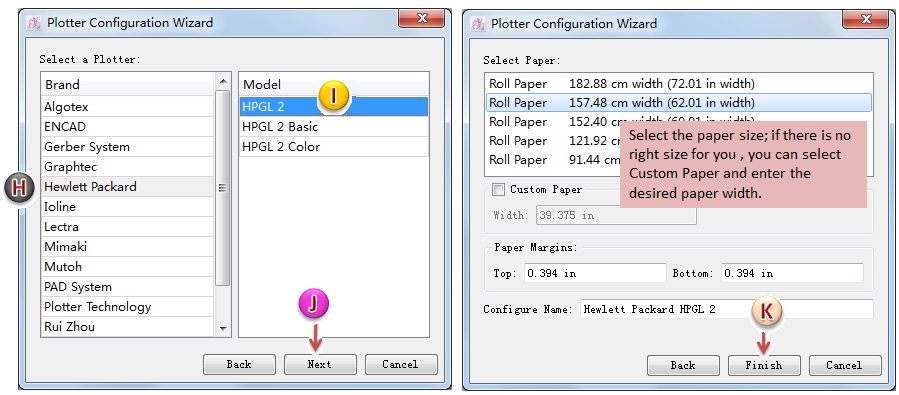

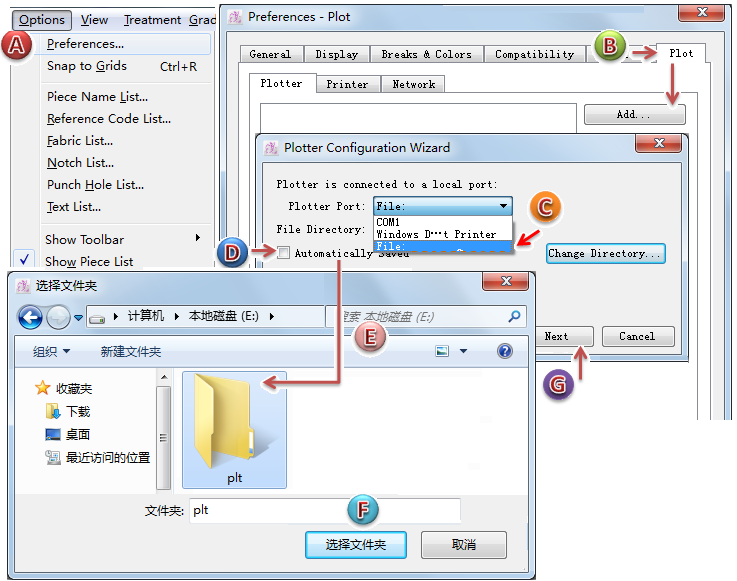

4. ตั้งค่าพารามิเตอร์การพล็อตใน PAD Pattern Design & Marker Design：

   ใช้ V6.0 เป็นตัวอย่าง：



   Note

   วิธีการตั้งค่าพารามิเตอร์การพล็อตใน V7.0 นั้นจะเหมือนกับ V6.0 แต่ตำแหน่งต่างกัน:

   ใน V6.0 ： [Options] - [Preferences] - [Plot]

   ใน V7.0 ： [File] - [Plot]

หลังจากตั้งค่าทั้งหมดเสร็จแล้ว ให้คลิก [ไฟล์]-[พล็อต] ใน PAD Pattern Design &Marker Design แล้วเปิดกล่องโต้ตอบการลงจุด หากแสดง “Hewlett Packard HPGL 2“ เป็นไดรฟ์พล็อตเตอร์เริ่มต้น ให้คลิกปุ่ม Plot ระบบจะบันทึกไฟล์ในโฟลเดอร์ ที่ตั้งค่าไว้ก่อนหน้านี้

ณ จุดนั้น หากเปิดใช้งาน Plot Manager และ PAD Plotter จะได้รับไฟล์จากโฟลเดอร์ และจะทำการพล็อตโดยอัตโนมัติ
