[編輯]菜單如下圖所示:
菜單的內容因版本不同而稍有改變.
[新…]¶

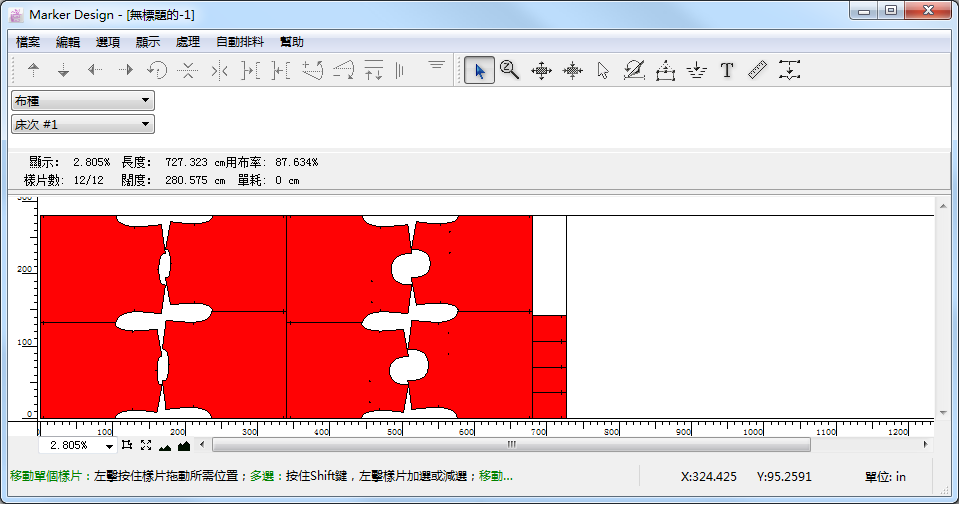

建立新的嘜架檔案, 以進行排料操作.

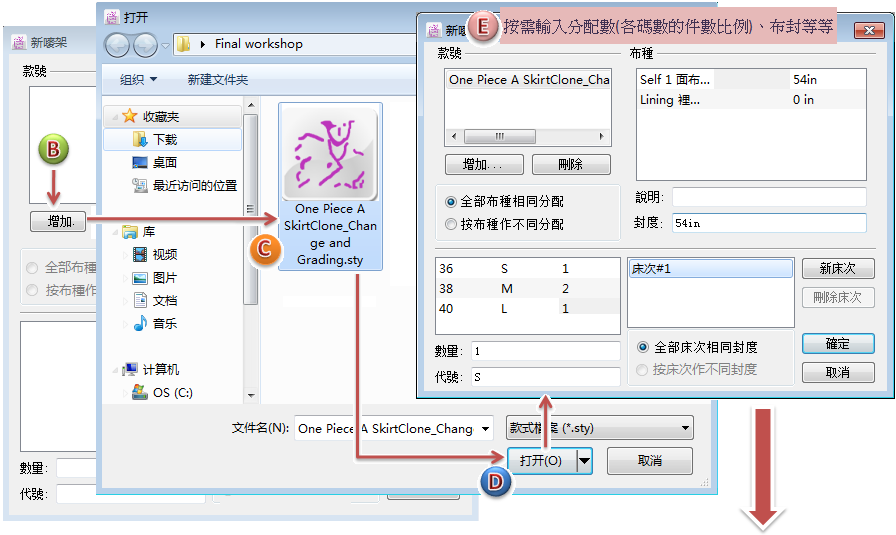

如何新建嘜架檔案¶

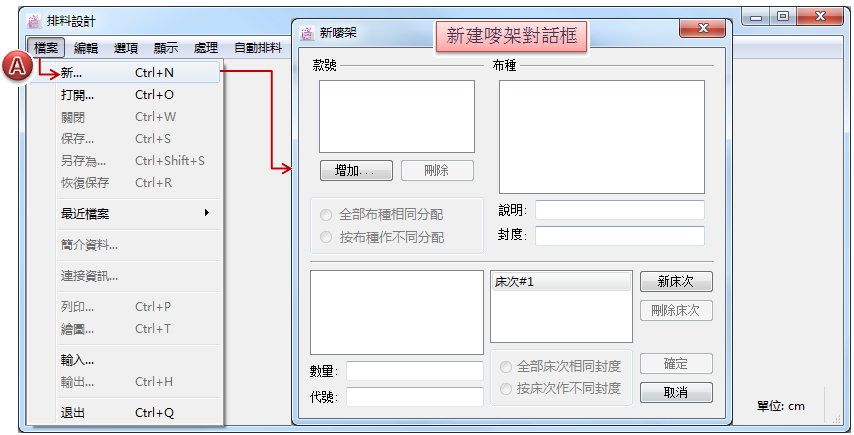

點擊菜單 [檔案] — [新…] , 出現新建嘜架對話框
點擊 [增加] , 將所需排料的紙樣檔案(.sty) 添加進來
按需輸入分配數(各碼數的件數比例)、布封等等
點擊 [確定] , 即可將紙樣檔案添加建立成嘜架檔案, 跳轉至排料界面進行排料操作了.
Note
排完料后進行嘜架儲存：點擊[檔案] — [保存] — 在出現的儲存對話框輸入儲存文件名 — [保存]

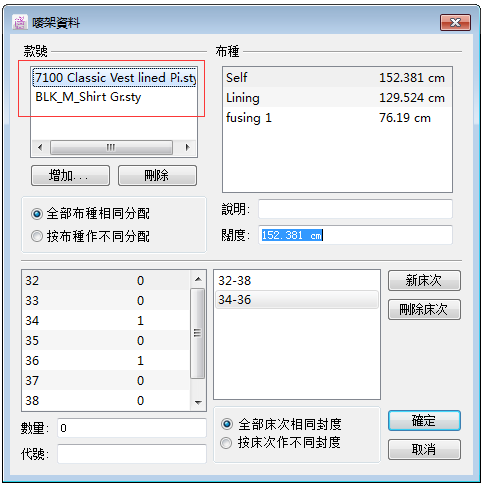

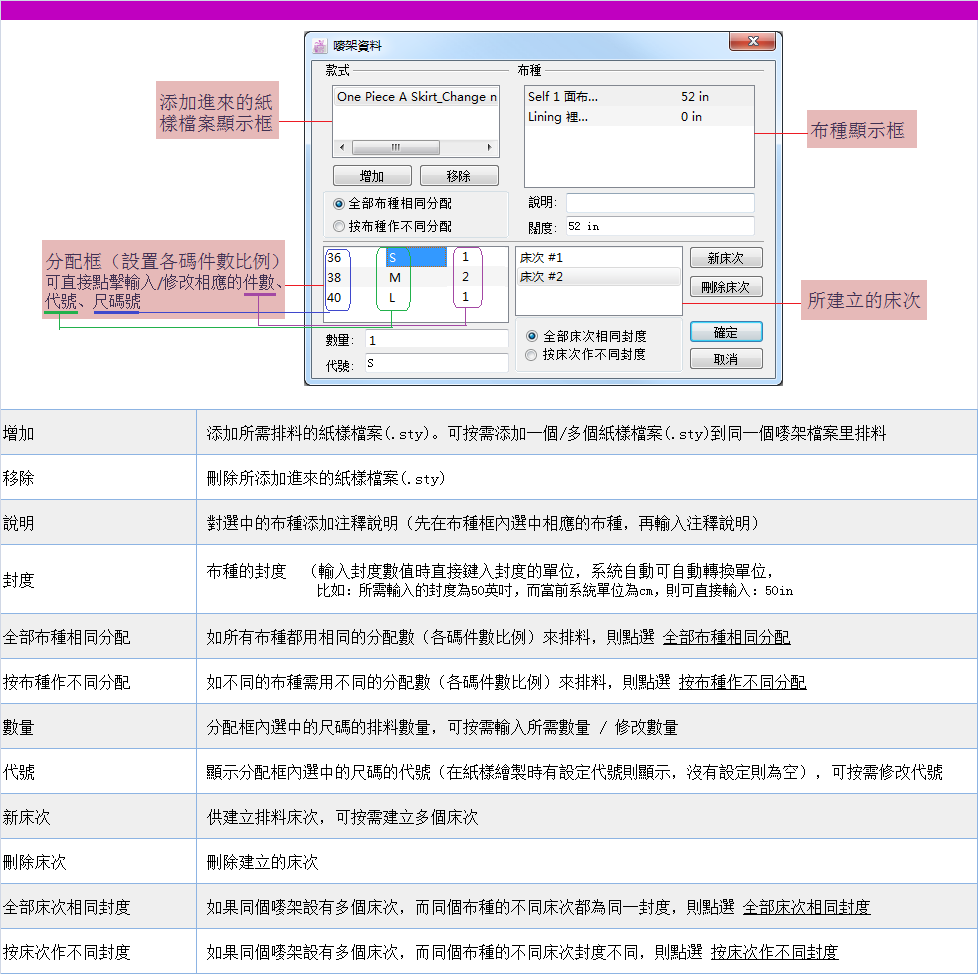

新建嘜架對話框 內容介紹：
添加多個紙樣檔案進行排料¶
同一個嘜架檔案可按需天劍多個紙樣檔案(.sty)進行排料：
按不同的布種 / 床次 設置不同的件數比例排料¶

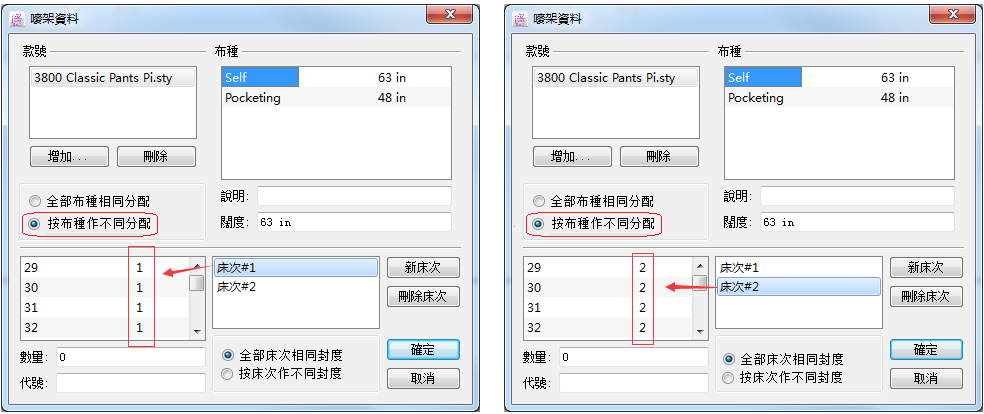

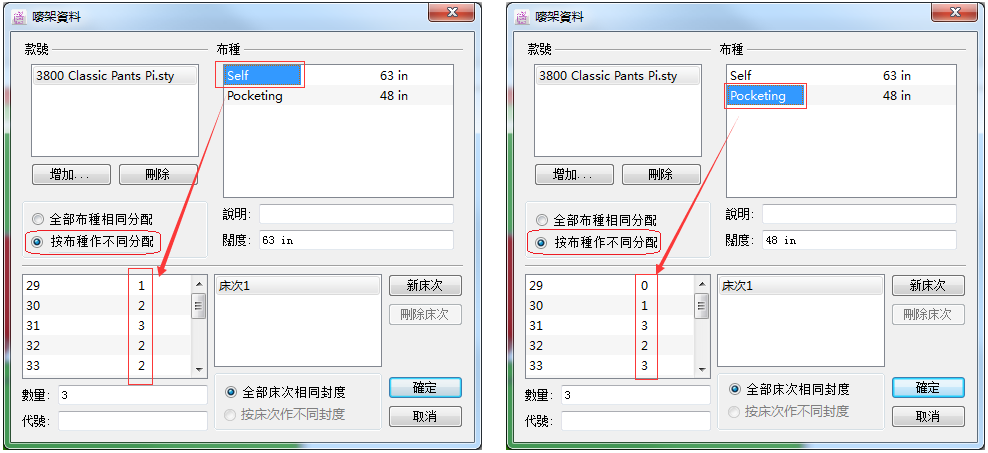

點選 [按布種作不同分配]情況下, 可將添加進來的多布種的檔案按照不同的布種設定不同的件數比例, 例如：
點選 [按布種作不同分配]情況下,還可不同的床次設定不同的件數比例, 例如：
按不同的床次設置不同的封度¶

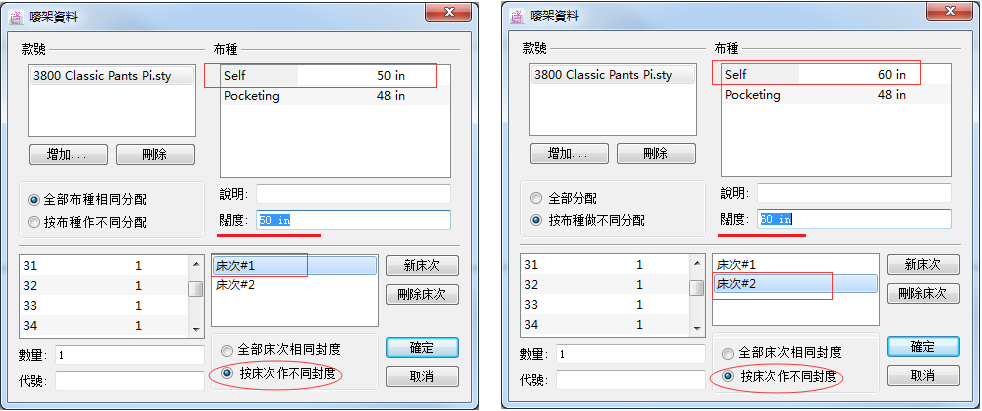

點選 [按床次作不同封度] 情況下, 可按床次設置不同的封度, 例如：
[打開…]¶

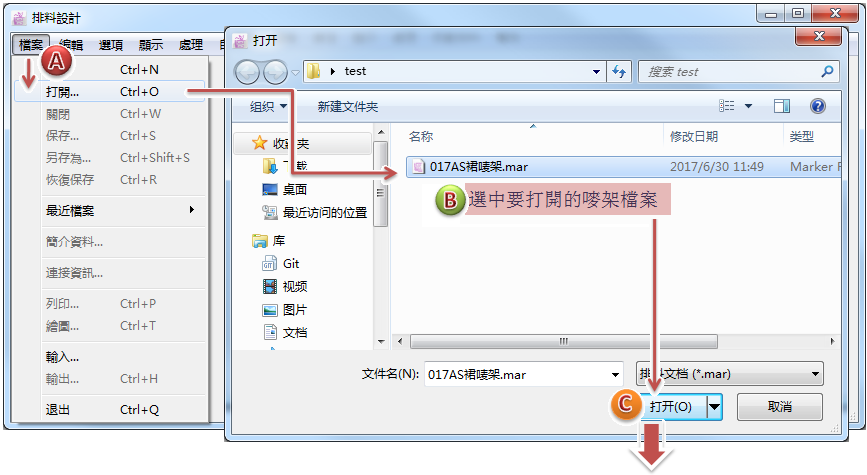

打開之前建立並已保存的嘜架檔案 (.mar) / (.maa)
[關閉…]¶
關閉當前工作的嘜架檔案. 如果打開的舊檔案沒做過任何修改則直接關閉此當前檔案, 如有作修改則在關閉前, 跳出一個對話框提示用戶是否保存修改. 點擊 [儲存] 按鈕則為保存修改, [放棄]按鈕則不保存修改, 文檔的內容會保持在上一次保存的狀態. 點擊[取消] 按鈕則不關閉檔案, 用戶可以繼續編輯當前檔案.
[保存…]¶
允許用戶保存對當前嘜架檔案的修改, 或者是保存新建的嘜架檔案檔案.

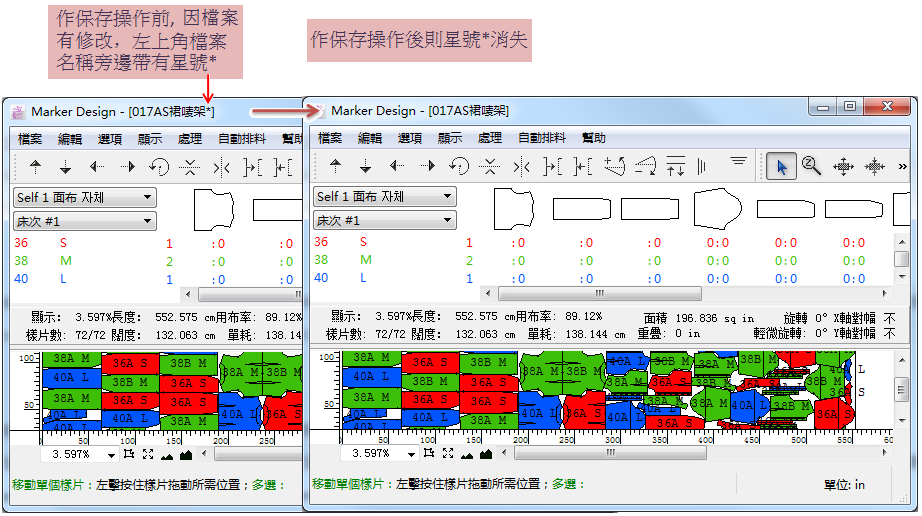

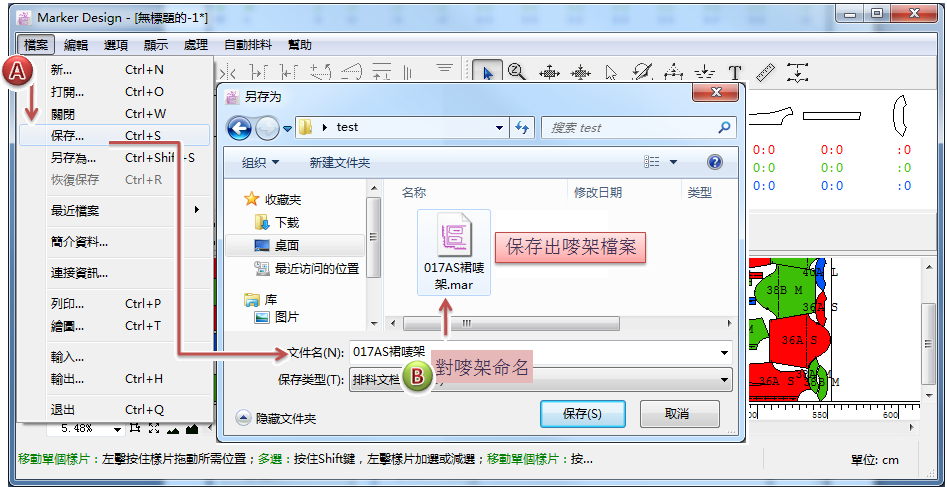

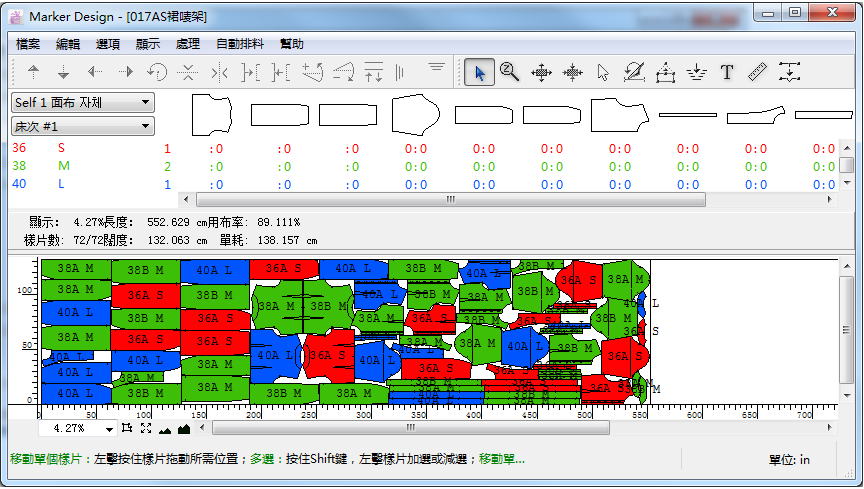

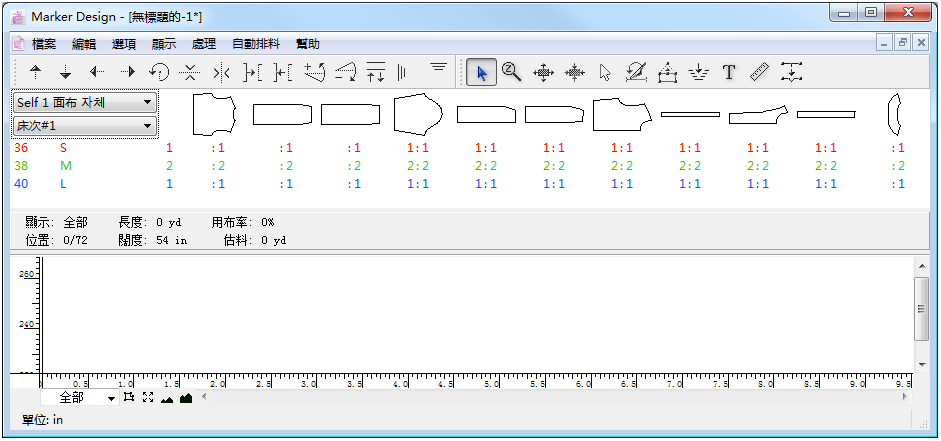

如果用戶是在當前開啟的檔案(之前已保存過的紙樣檔案)上工作, 點擊 [保存…] 則將所修改的內容保存到當前的檔案上. 作保存操作前, 左上角檔案名稱旁邊帶有星號*, 作保存操作後則星號*消失：

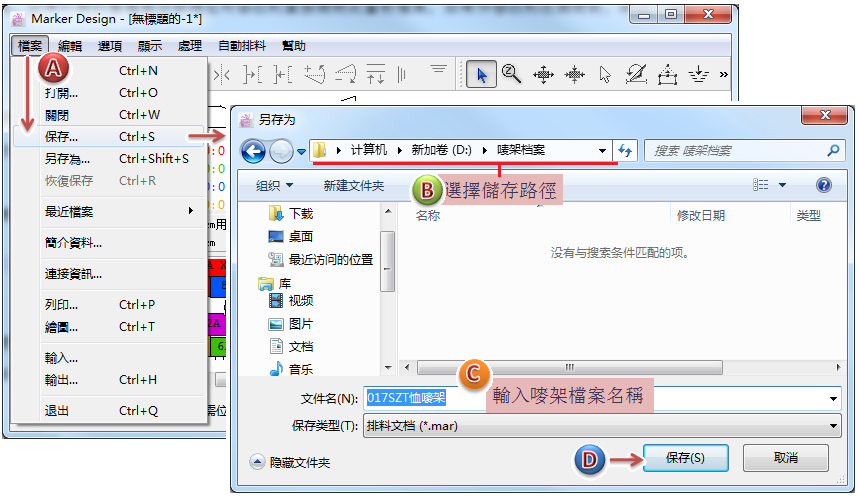

如果用戶是在新建的紙樣檔案上工作, 點擊 [保存…], 則需要鍵入文件名, 選擇文件格式, 並選擇檔案保存的路徑.

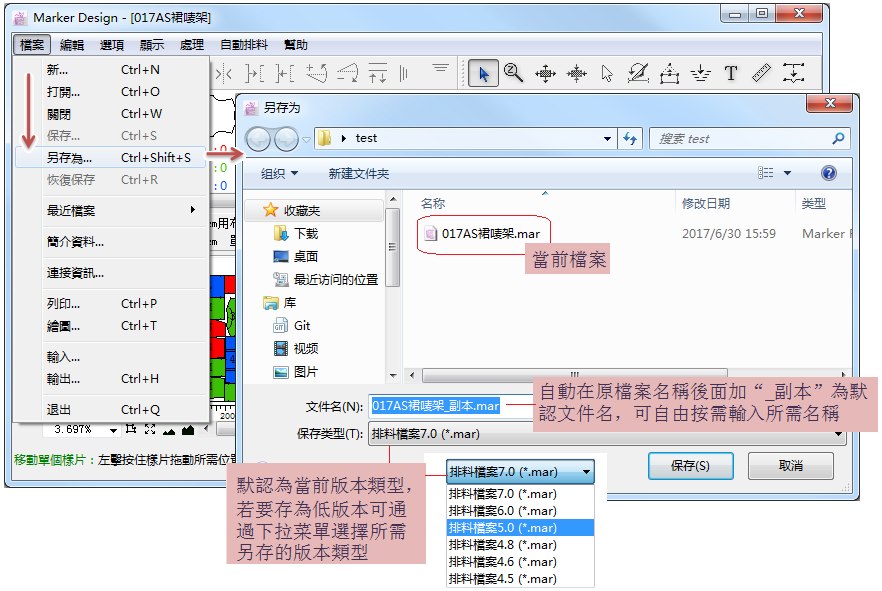

[另存為…]¶
允許用戶將當前嘜架檔案以不同的名稱 / 保存類型(默認為當前版本, 當需要存為低版本時需手動選擇所需版本類型), 另存一份, 或者保存到不同的目錄下.

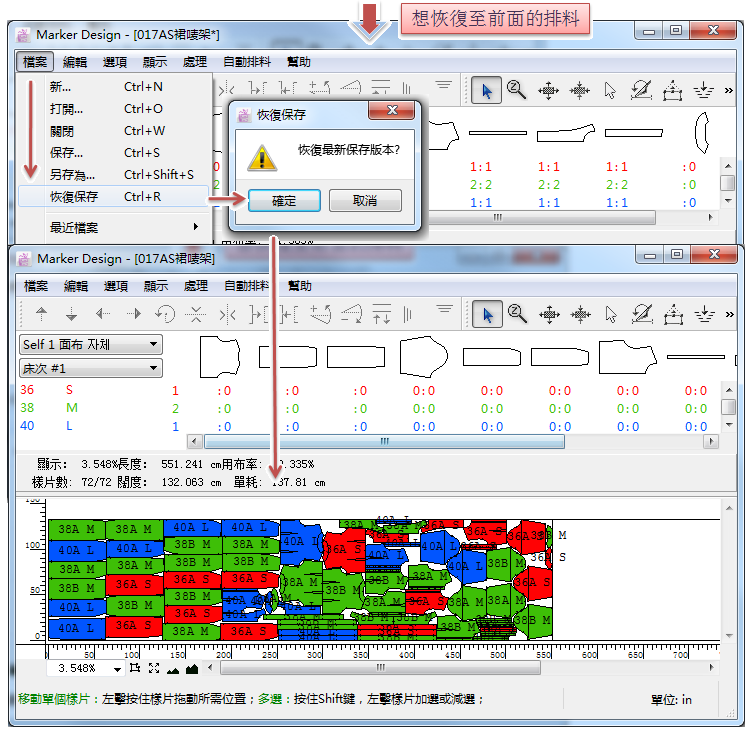

[恢復保存…]¶

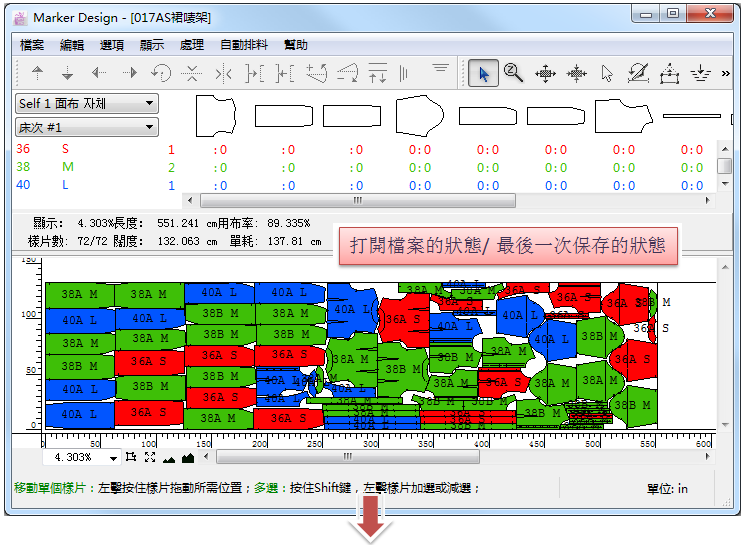

允許用戶撤銷所有對當前檔案的修改, 恢復至最後一次保存的狀態.
[最近檔案…]¶

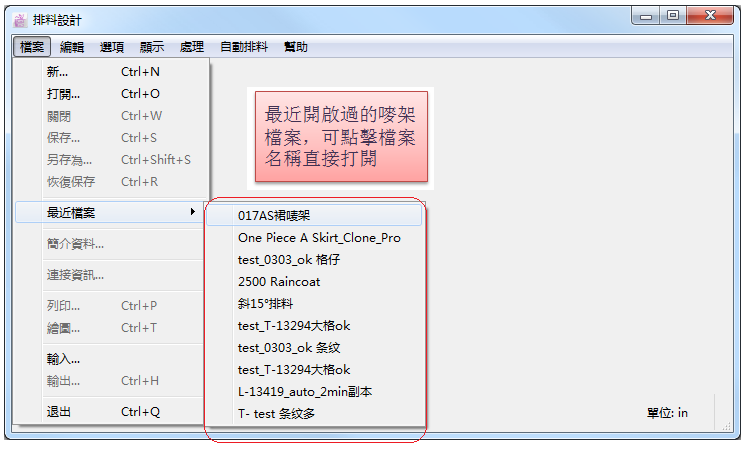

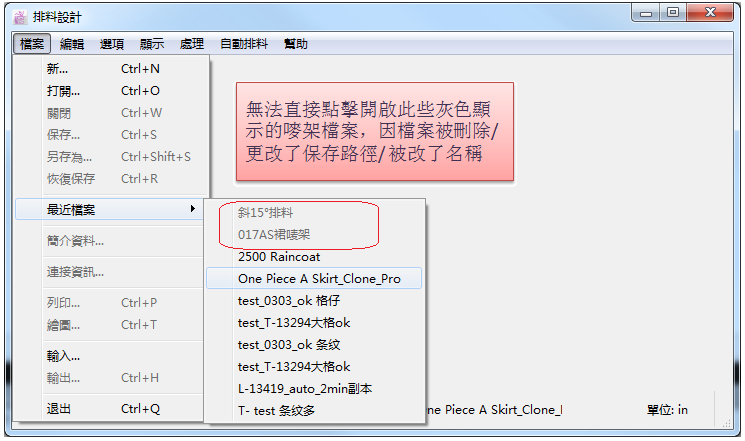

允許用戶查看最近使用過的檔案(最多可顯示10個), 點擊名稱可直接打開檔案.
如檔案被刪除或者被更改了名稱或者更改了保存的路徑, 名稱會呈現灰色, 不能直接點擊打開檔案.
[搜索…]¶

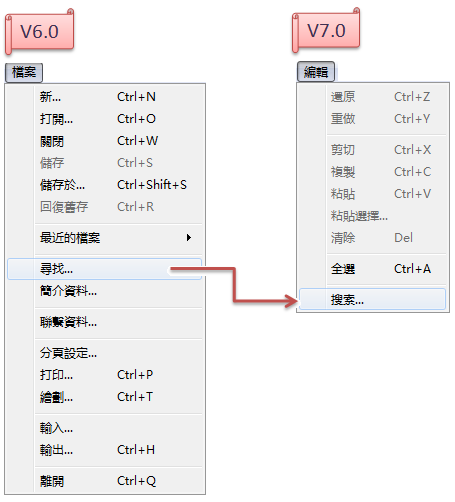

7.0版本作了相應的菜單位置調整, 此功能原在 [檔案] 菜單下的 [搜索] 移至 [編輯] 菜單下.
獲取更多有關 [搜索] 資料, 請參考 [編輯] 菜單有關 [搜索…] 的介紹.

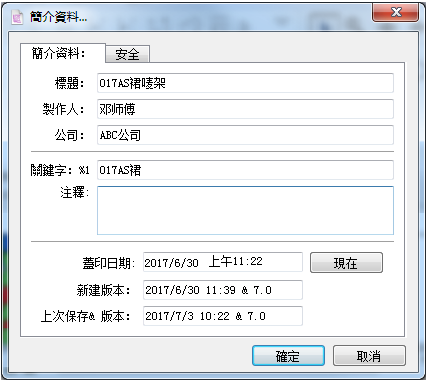

[簡介資料]¶

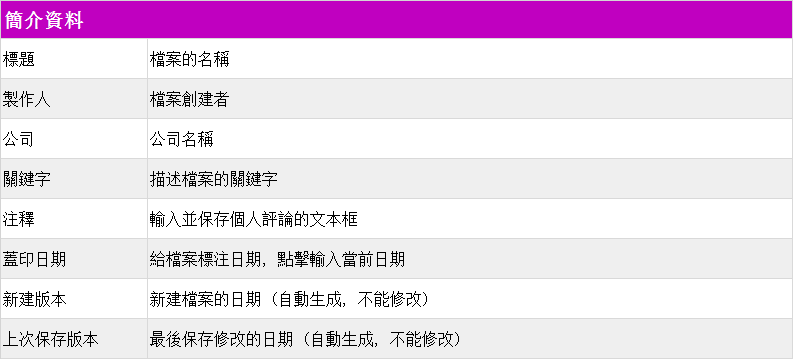

允許用戶輸入及保存有用的資料以描述嘜架檔案，以便後續搜索查找檔案之用.

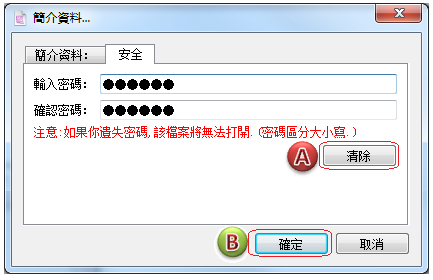

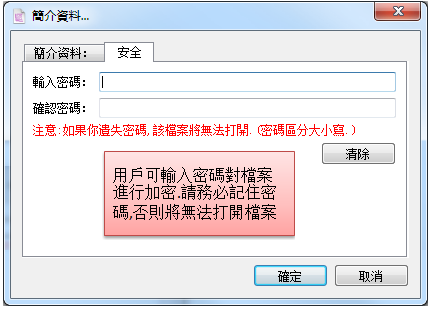

可對文檔進行加密:

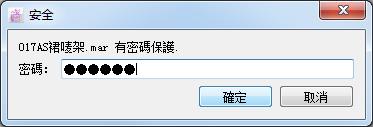

再次打開檔案需輸入密碼才能打開:
密碼區分大小寫. 請務必記住密碼, 如果忘記密碼, 該檔案將無法打開.
如要取消加密, 點擊 [清除] 按鈕後按 [確認], 再點擊 [保存] 即可.
[關聯紙樣]¶
用戶可通過 [聯繫紙樣] 將嘜架與相關的一個/多個紙樣檔案關聯, 當紙樣檔案樣片有所修改並作了保存, 當開啟此嘜架檔案時, 則紙樣檔案樣片的修改都將被排料軟件識別，并彈出提示信息提醒用戶告知紙樣有修改, 是否要更新到嘜架檔案里來.
[分頁設定…] (頁面設置…)¶

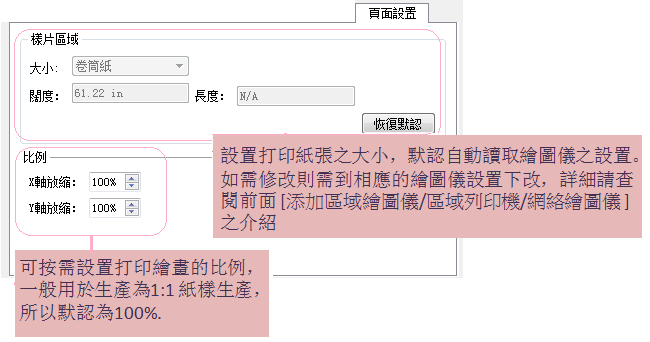

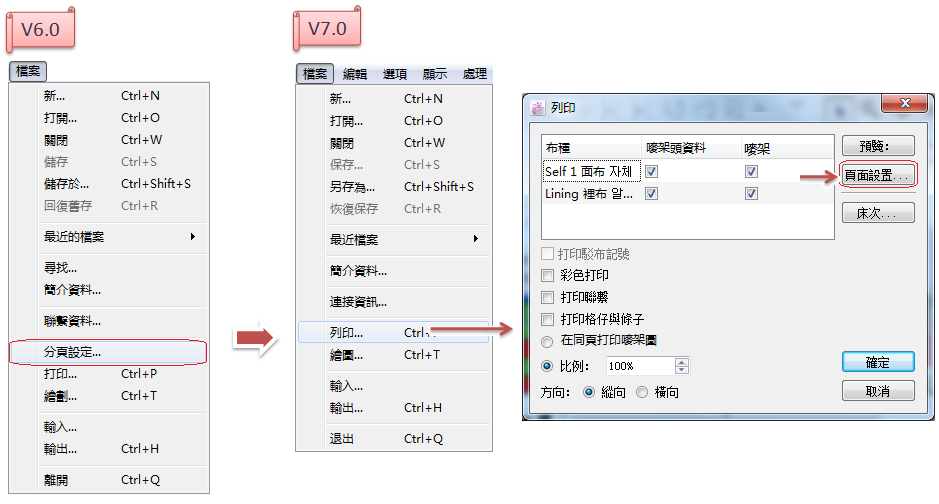

7.0版本作了相應的菜單位置調整, 此功能原在 [檔案] 菜單下的 [分頁設定…], 現移至 [列印…] 菜單的對話框內.
詳細介紹請參考以下的 [列印…] 介紹部分.

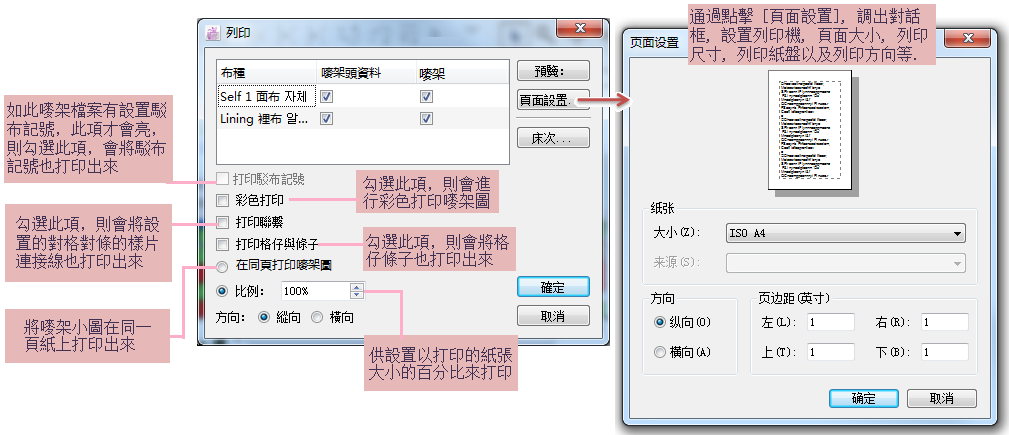

[列印…]¶

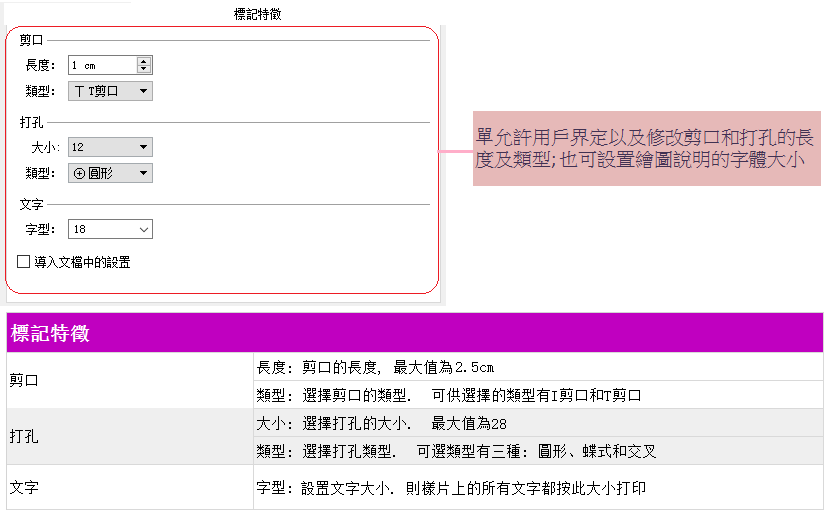

在列印前設置列印向導, 列印結果會基於用戶所選擇的選項來進行列印.
[繪圖…]¶

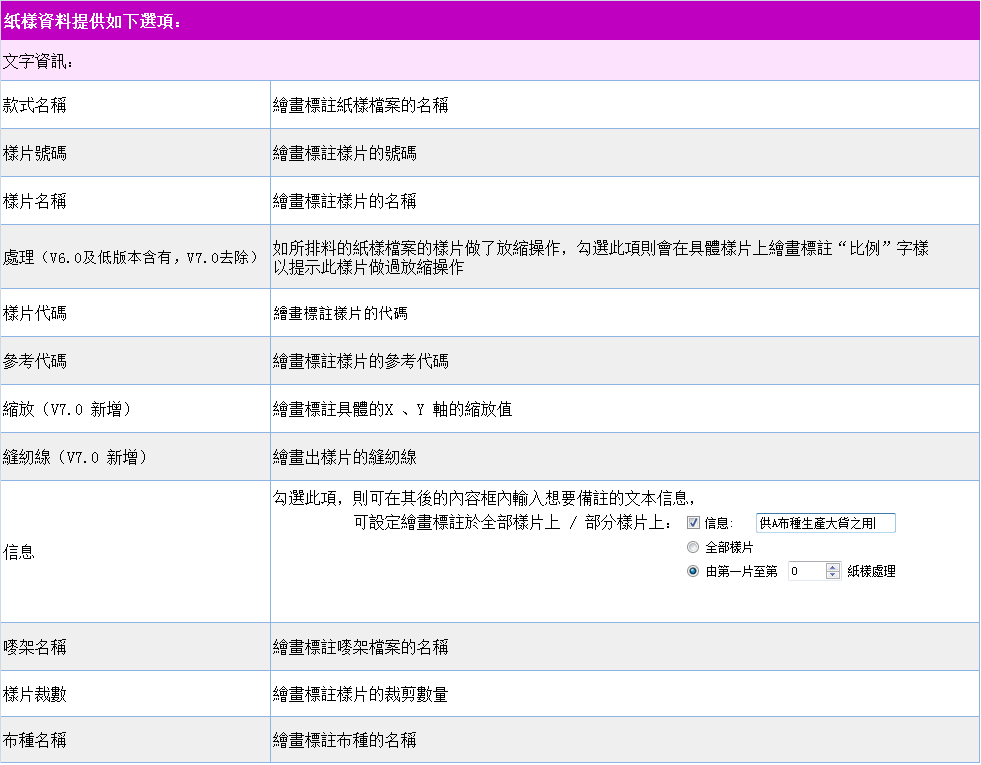

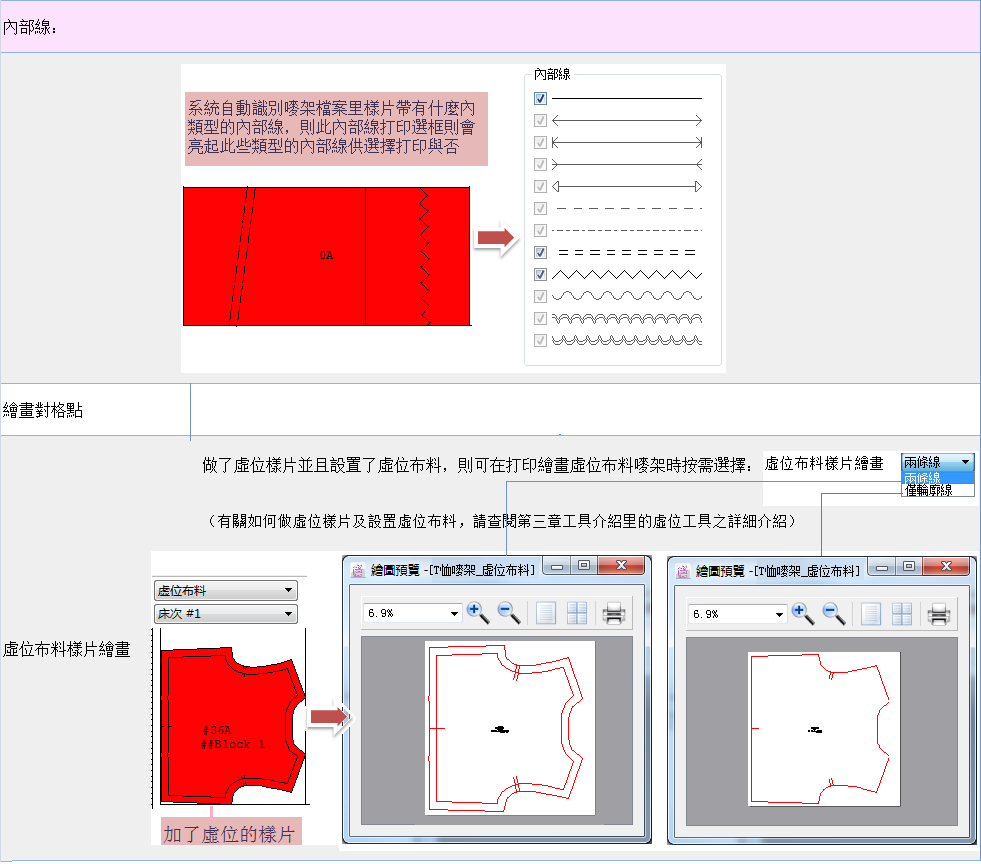

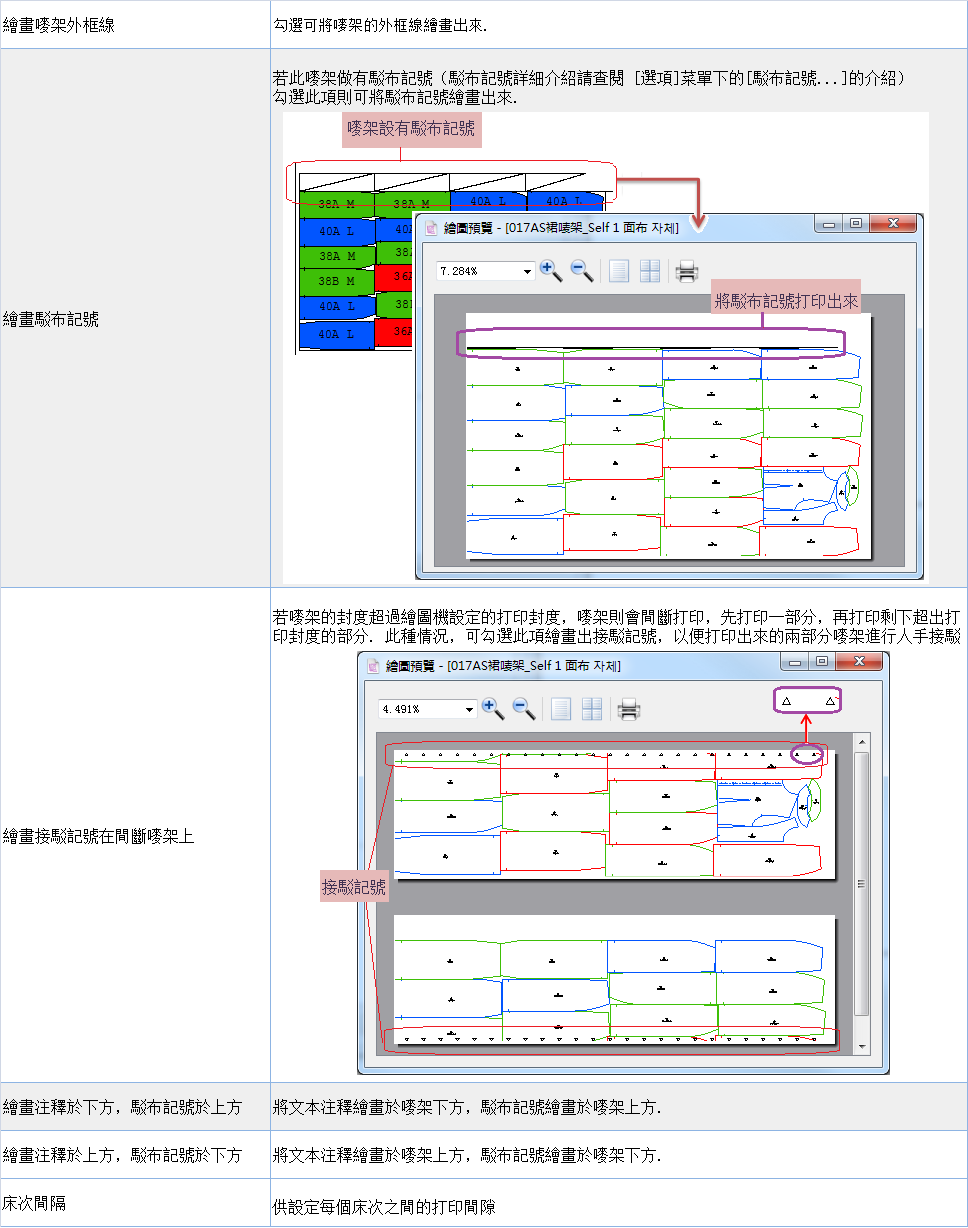

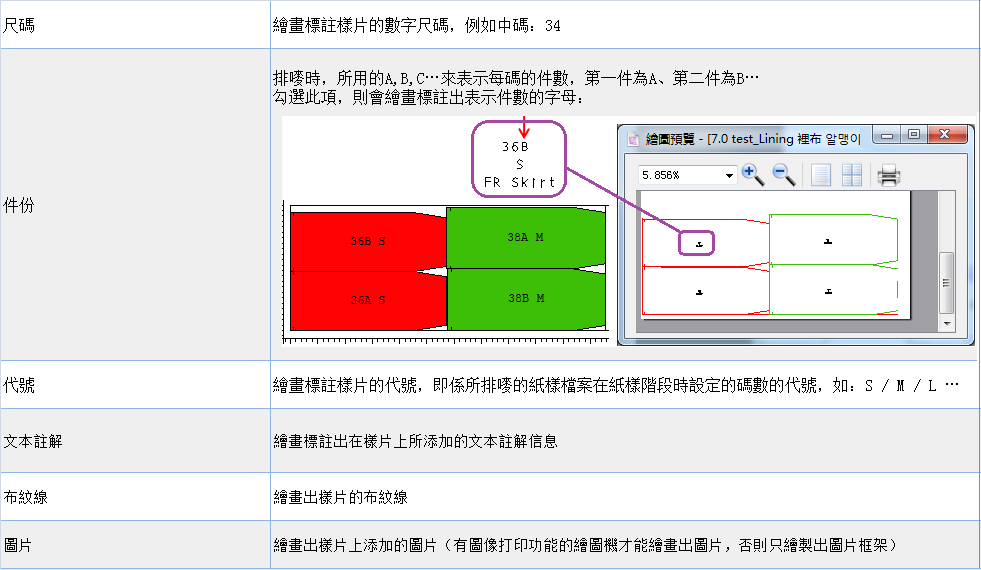

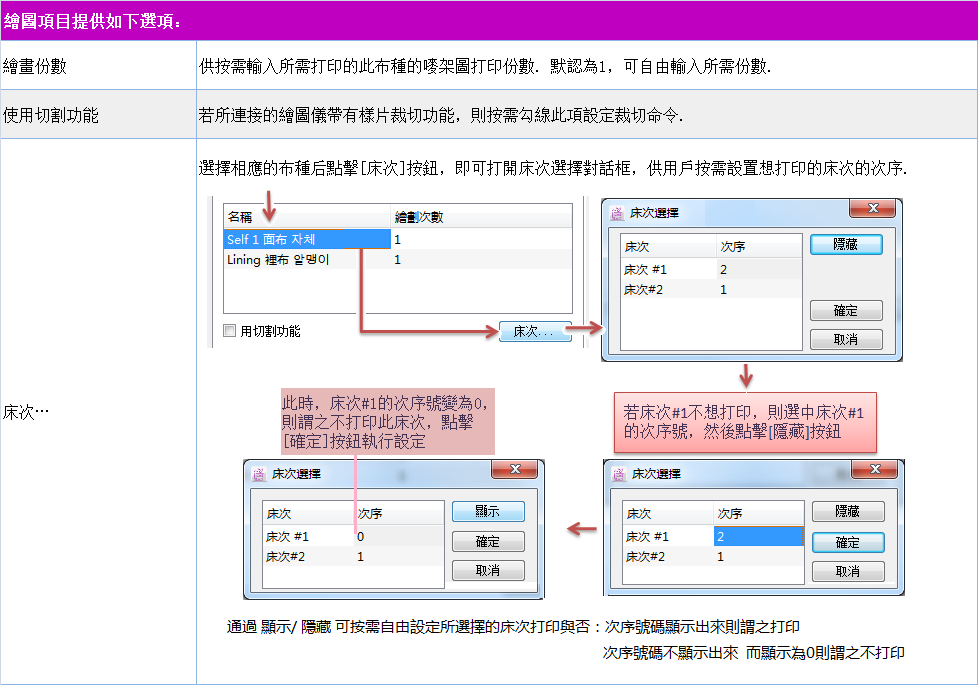

允許用戶將排好的嘜架圖打印出來用於生產. 用戶可按需選擇要繪製的嘜架資料進行繪圖.
添加區域繪圖儀/區域列印機/網絡繪圖儀¶
這是V7.0調整后的新位置所在, 而原位置在 [選擇]-[設置]-[繪畫]

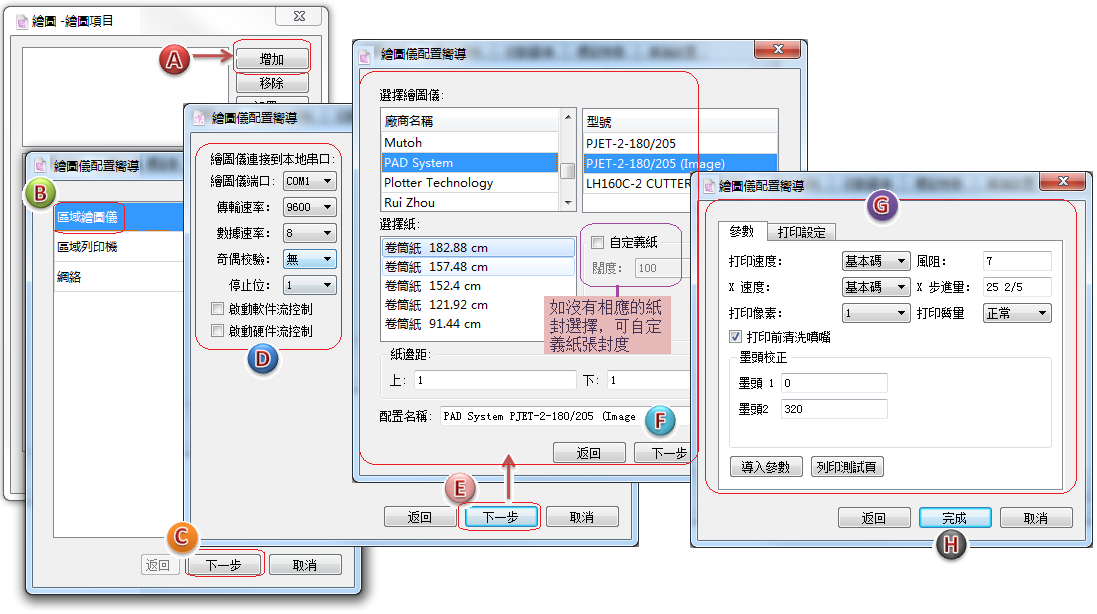

點擊 [增加] 按鈕, 調出繪圖儀配置向導窗口, 用戶可按照實際情況選擇要添加的區域繪圖儀/區域列印機/網絡繪圖儀
例如：
添加區域繪圖儀：PAD繪圖儀:

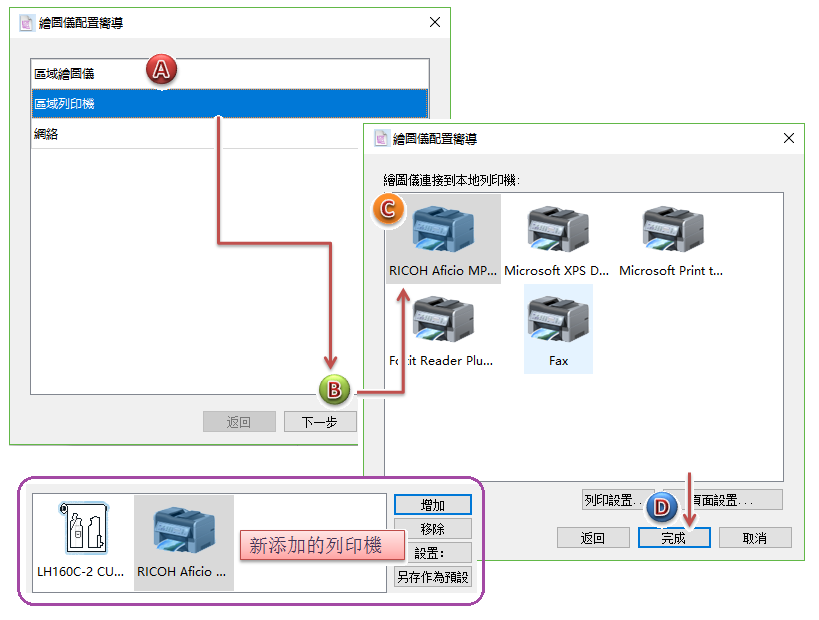

添加系統列印機:

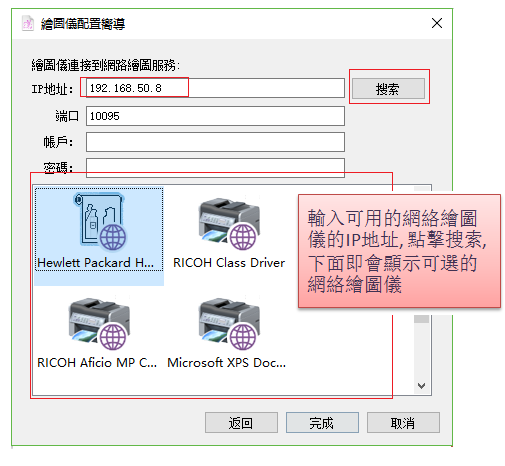

添加局域網內網絡繪圖儀, 連接成功後可將紙樣檔案通過網絡發送過去進行繪圖:
這樣添加：
點擊 [增加] —— [網絡]
在 “IP地址一欄” 輸入安裝了繪圖管理員並設置連接好了繪圖儀的電腦的IP地址
打開繪圖管理員軟件，並點擊 [開啟] 按鈕
點擊[搜索]即可在下面的方框內顯示所搜索出來的網絡繪圖儀, 點選所需添加的繪圖儀後, 再點擊 [完成] 按鈕即可.
Note
送出打印前，请注意先開啟繪圖儀。

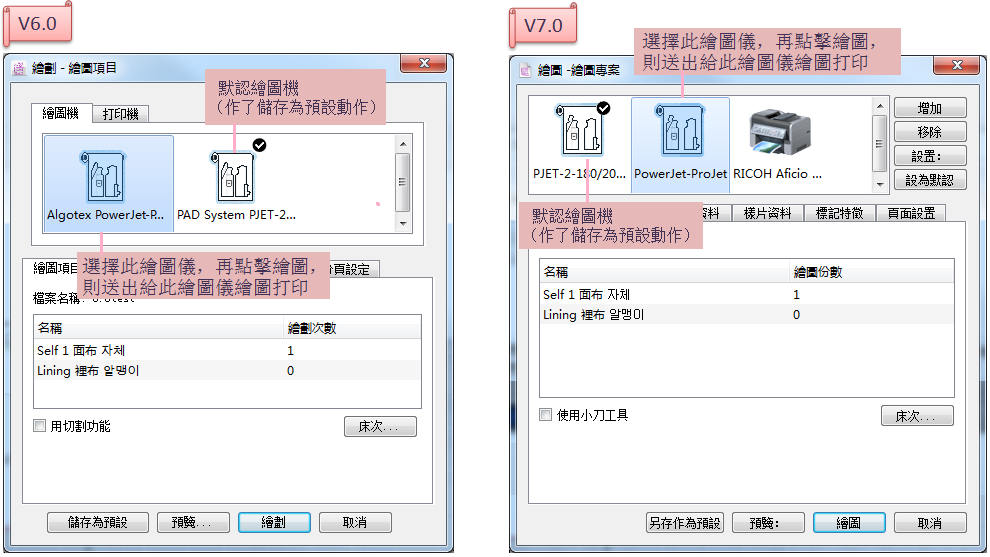

如連接並設置添加了多個繪圖儀, 則:
經常送去繪圖打印的繪圖驅動, 可選中它並且點擊 [儲存為預設] , 則默認直接送出繪圖任務給此繪圖儀, 如圖中所示繪圖儀圖標右上角打√的則是為作了預設動作為默認繪圖儀;
如果不想送出任務給默認繪圖儀繪圖, 則可按需選擇目標繪圖儀再送出打印, 則打印任務將送往所選的繪圖儀進行繪圖打印.
Note
V6.0作繪圖儀儲存為預設動作在原位置 [選擇]-[設置]-[繪畫] 里.

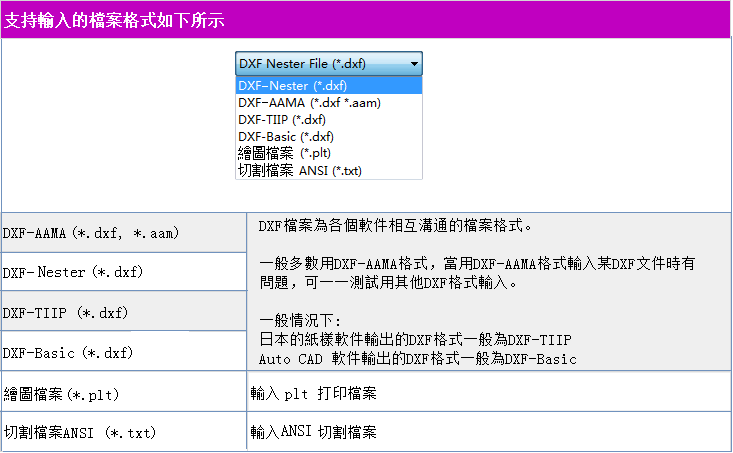

[輸入…]¶
輸入打開外來檔案.
舉例說明輸入步驟：
比如輸入DXF-AAMA(.dxf) 檔案：

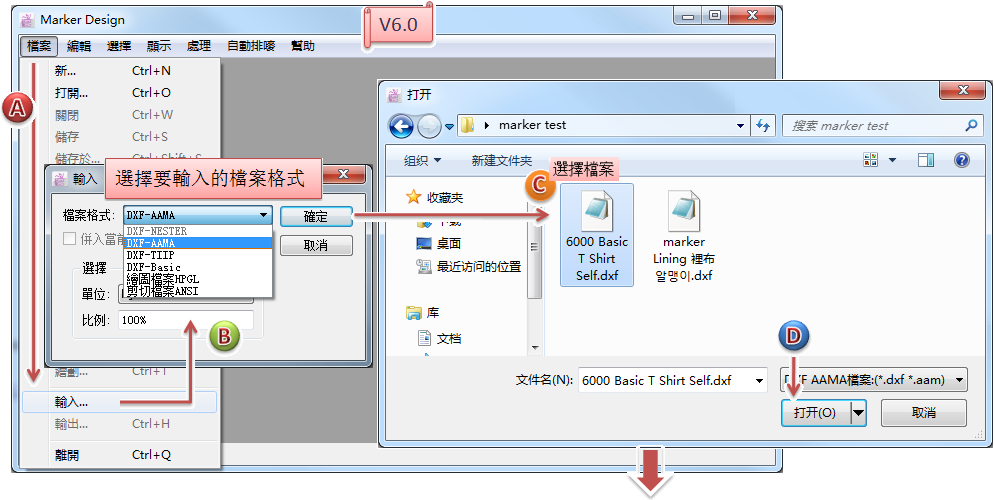

V6.0 輸入步驟：
點擊 [檔案] 菜單下的 [輸入…]
跳出對話框選擇要輸入的檔案格式 (此步默認記住上次輸入所選的輸入格式)
選好/輸入相應的輸入選項
選擇打開的目標檔案後執行打開動作

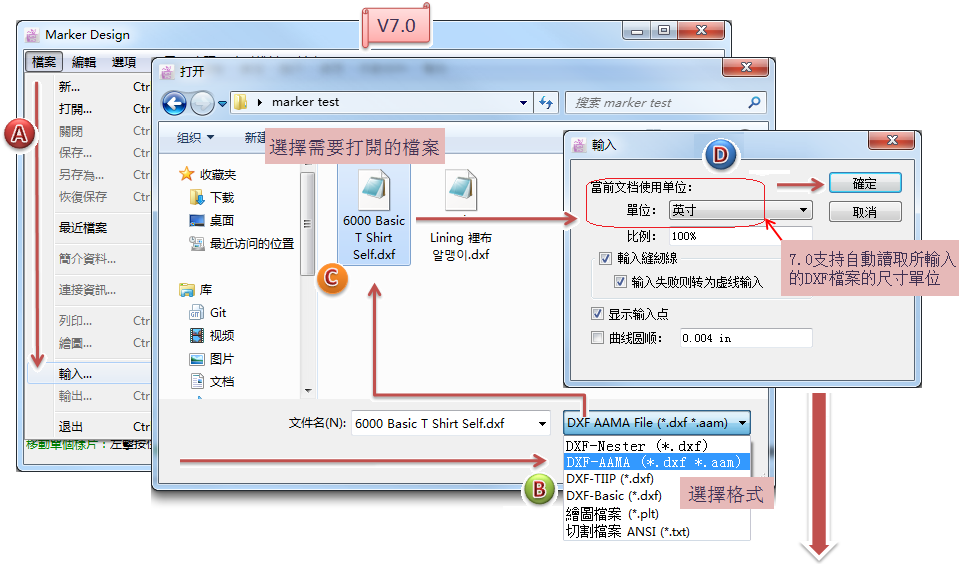

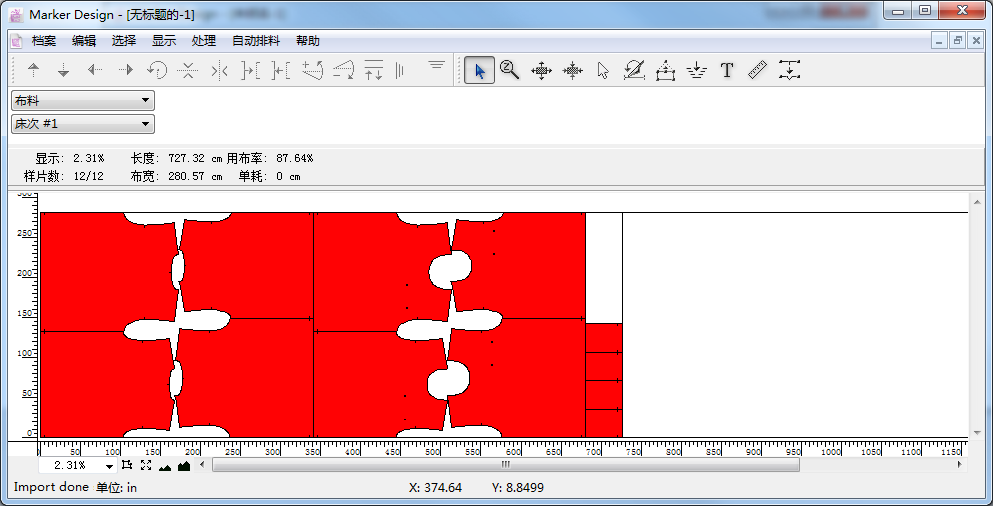

V7.0版本作了相應的菜單位置調整, 點擊 [輸入…] 調出對話框, 用戶可在同一對話框中選擇所需檔案格式及需打開的目標檔案. 並且, 7.0支持自動讀取所輸入的DXF檔案的尺寸單位, 方便用戶快速輸入打開檔案.
其他檔案格式的輸入不一一圖示說明, 大致步驟基本如上： 點擊菜單 [檔案] — [輸入…] — 選輸入格式(此步默認記住上次輸入所選的輸入格式) — 選擇所需輸入的檔案 — 即可輸入開啟 或者 有彈出選項對話框則先選擇所需選項點擊確定以開啟.
[輸出…]¶

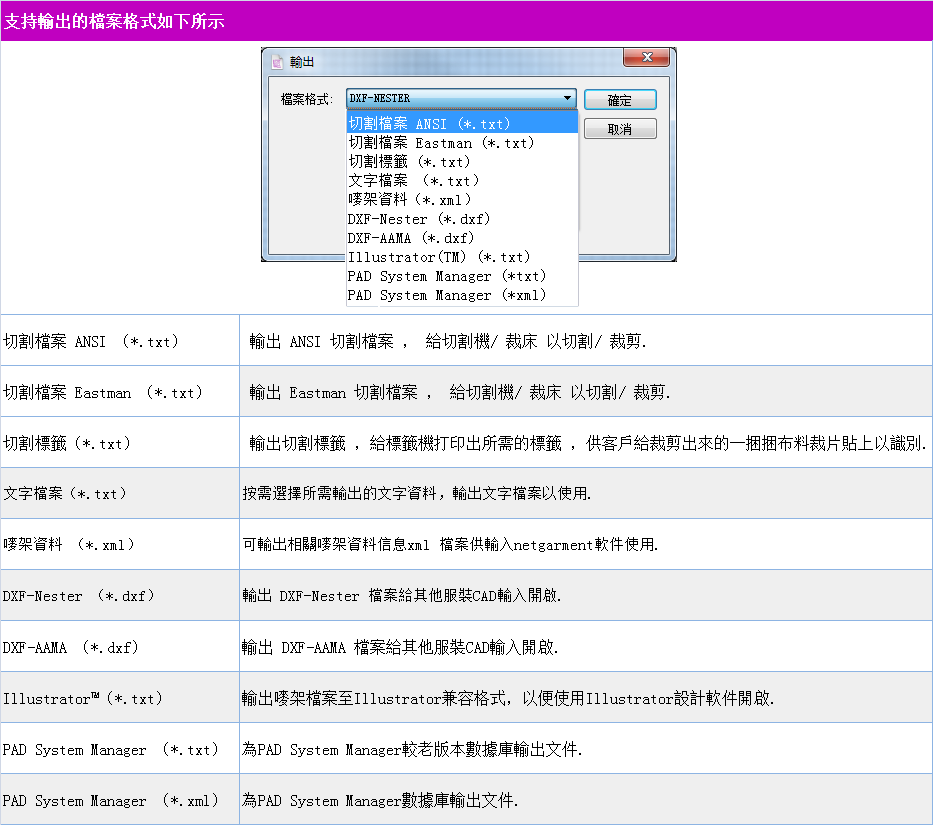

允許用戶將所選檔案輸出相應的檔案格式至其他系統或任何兼容的軟件中使用.
如何輸出切割檔案 ANSI （.txt）¶

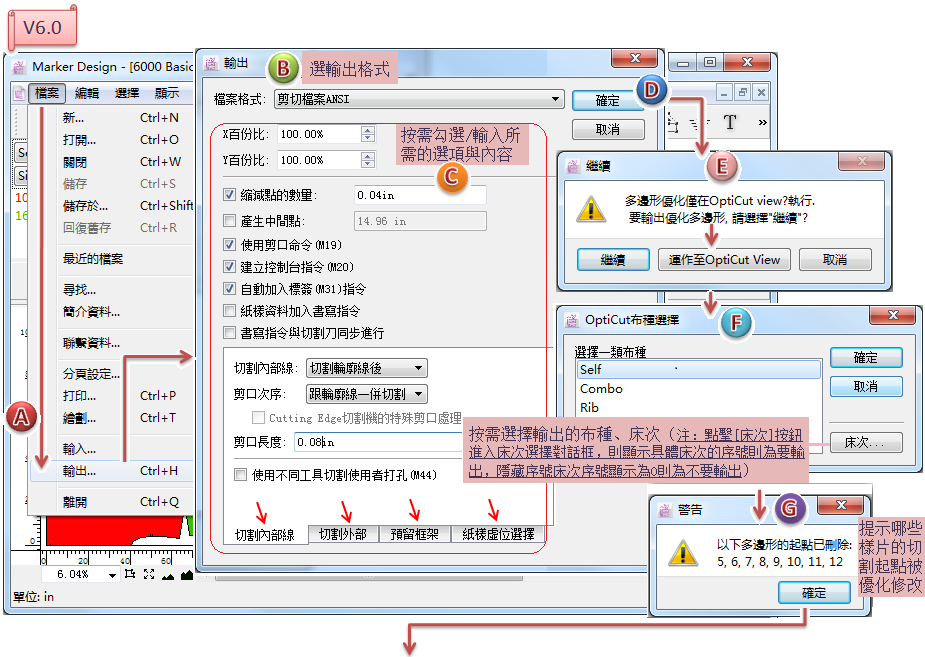

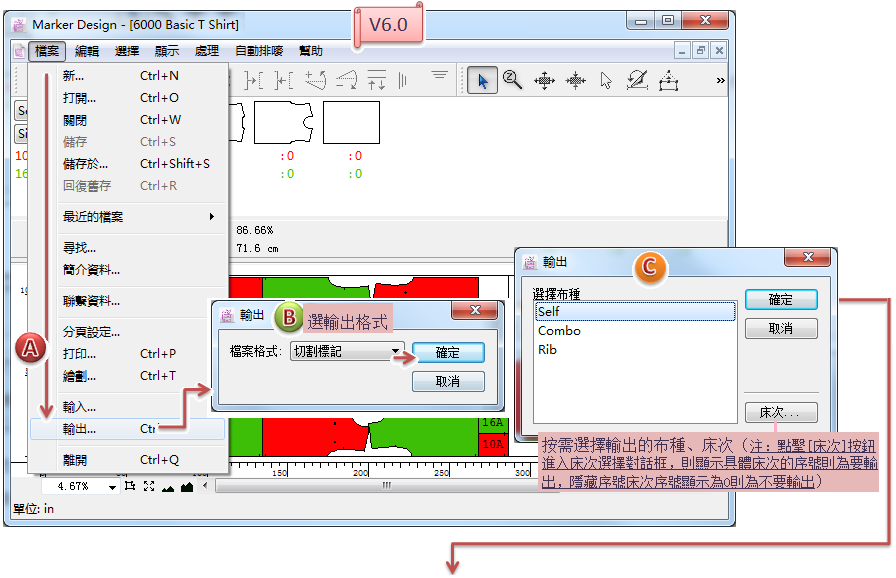

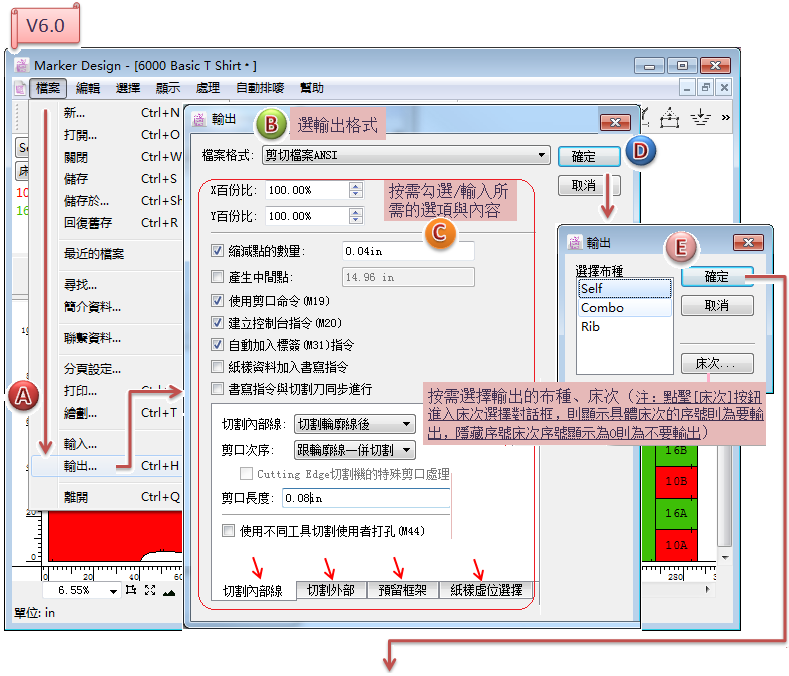

V6.0 輸出步驟：
打開需要作輸出操作的嘜架檔案
點擊 [檔案] 菜單下的 [輸出…]
跳出對話框選擇要輸出的格式 (此步默認記住上次輸出所選的輸入格式)
在出現的輸出切割檔案ANSI選項對話框, 按需勾選/輸入所需的選項與內容, 點擊[確定]按鈕
分兩種情況：
如果軟件菜單 [選擇] — [設置] — [切割機] 設置里勾選了
則會：
(1). 跳出對話框詢問是否轉至 OptiCut View, 點擊
(2). 彈出OptiCut布種選擇對話框, 按需選擇所需輸出的布種 / 床次, 點擊[確定]按鈕

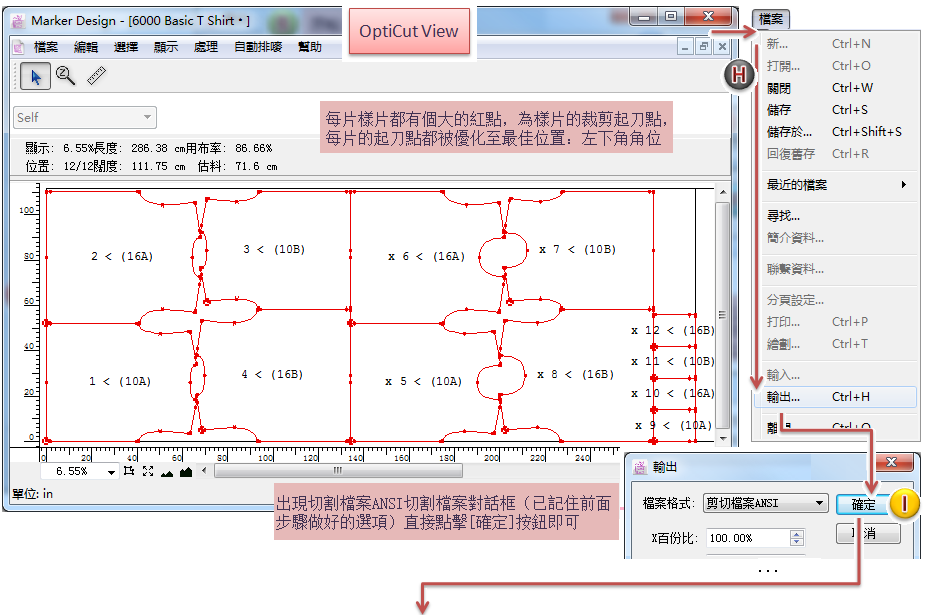

(3). 則系統執行最佳化操作並自動優化切割起點, 出現 警告 對話框提示哪些樣片(以樣片的切割序號提示)的切割起點被優化修改, 點擊[確定]按鈕則OptiCut View 界面供用戶查看
(4). 再點擊 [檔案] — [輸出…] - 直接點擊輸出對話框的 [確定] 按鈕

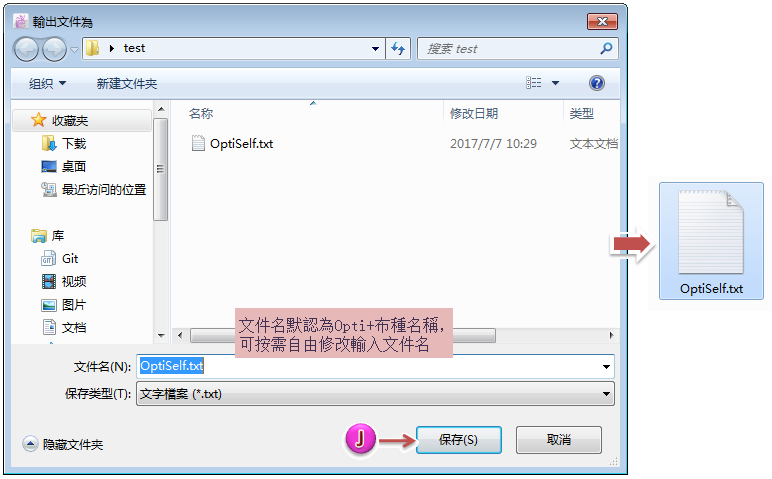

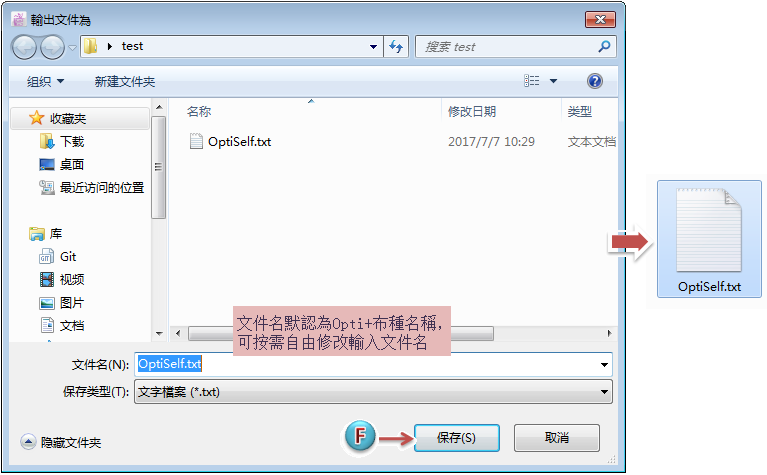

(5). 選擇儲存路徑, 輸出的文件名默認為當前嘜架檔案的名稱, 亦可按需自由修改文件名稱
相反, 如果軟件菜單 [選擇] — [設置] — [切割機] 設置里沒有勾選
則：
(1). 在出現的對話框選擇需要輸出的布種及床次, 然後點擊 [確定]按鈕

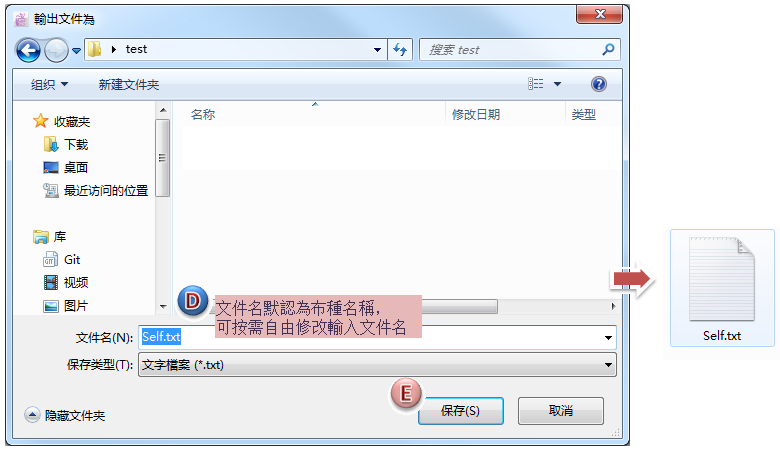

(2). 選擇儲存路徑, 輸出的文件名默認為當前嘜架檔案的名稱, 亦可按需自由修改文件名稱

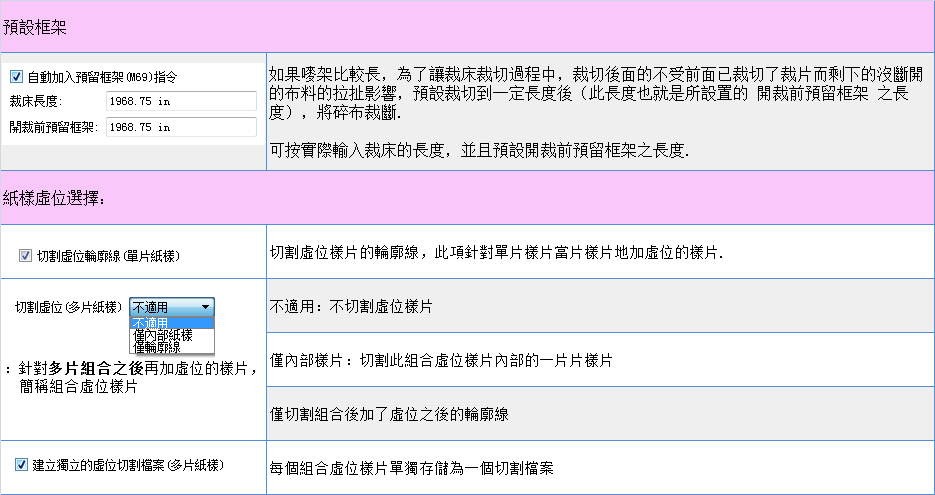

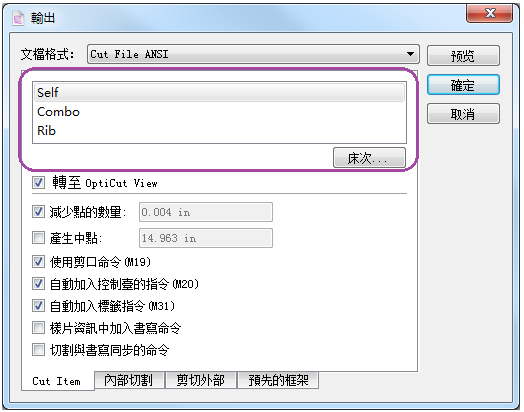

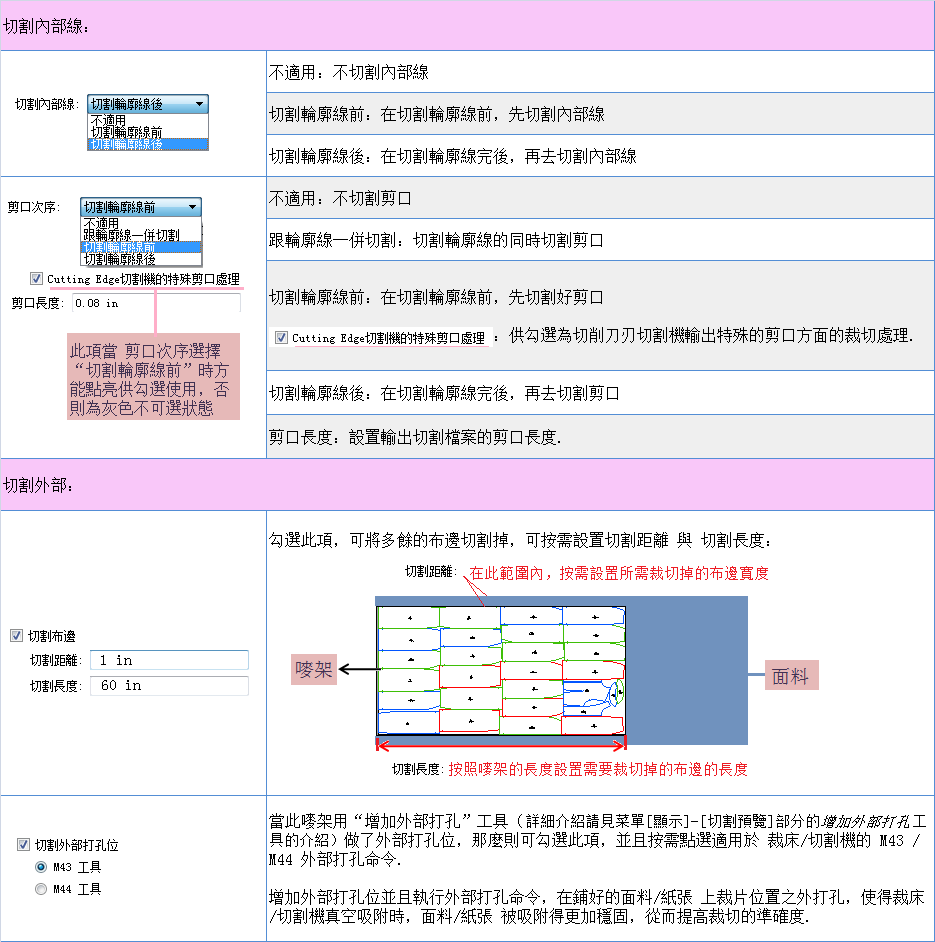

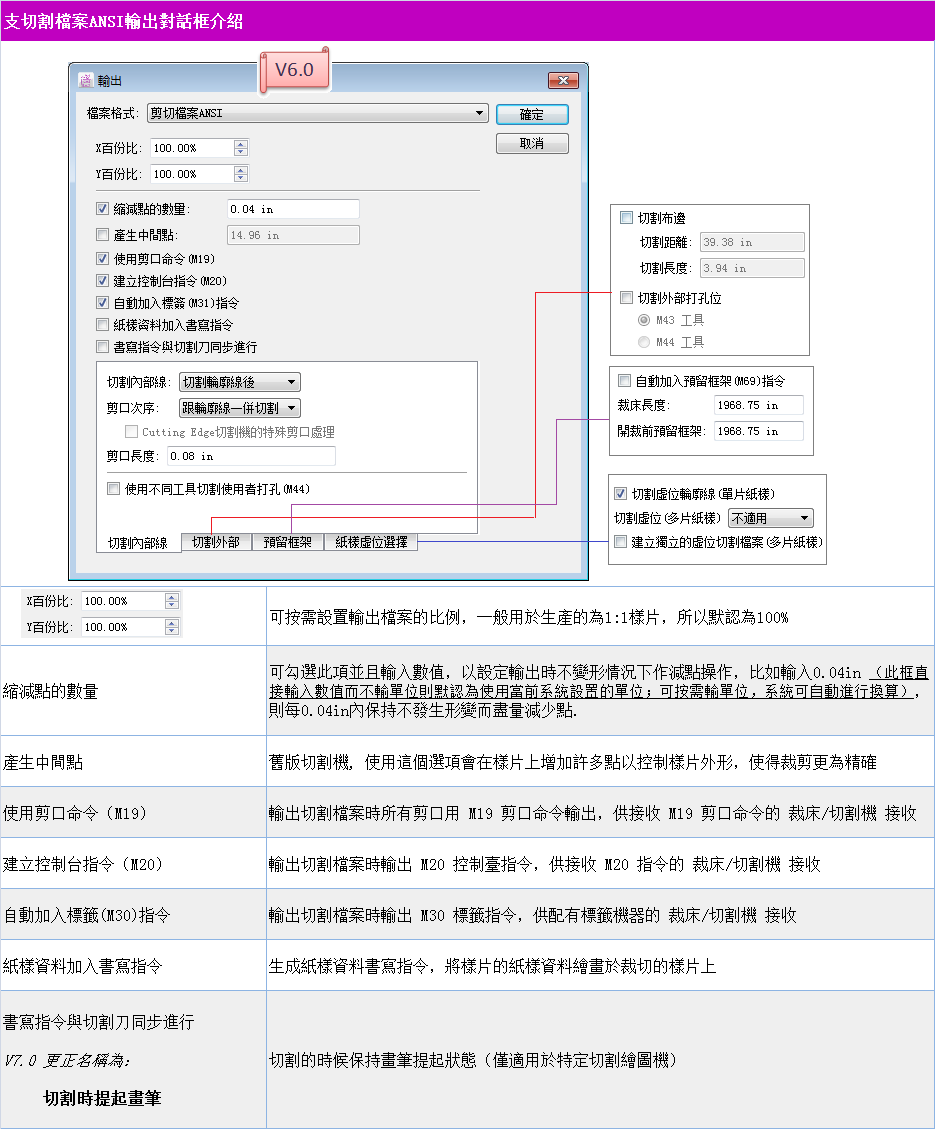

切割檔案ANSI輸出對話框介紹 ：

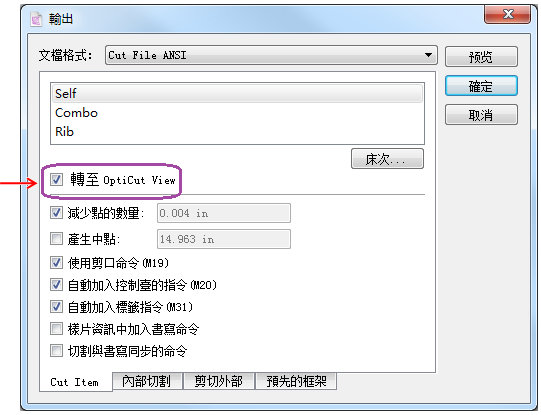

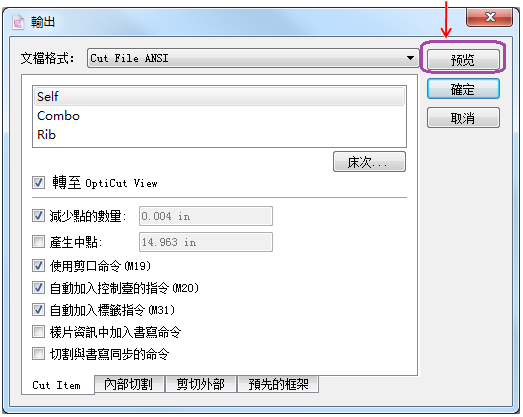

V7.0 對切割檔案ANSI輸出作了優化調整, 減少輸出對話框數量減少從而輸出步驟, 並且增加切割預覽功能 ：
—— 取消後面步驟的 [布種選擇] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 布種選擇欄 & 床次選擇按鈕
—— 取消後面步驟的 詢問是否轉至 OptiCut View] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 轉至OptiCut View 選项

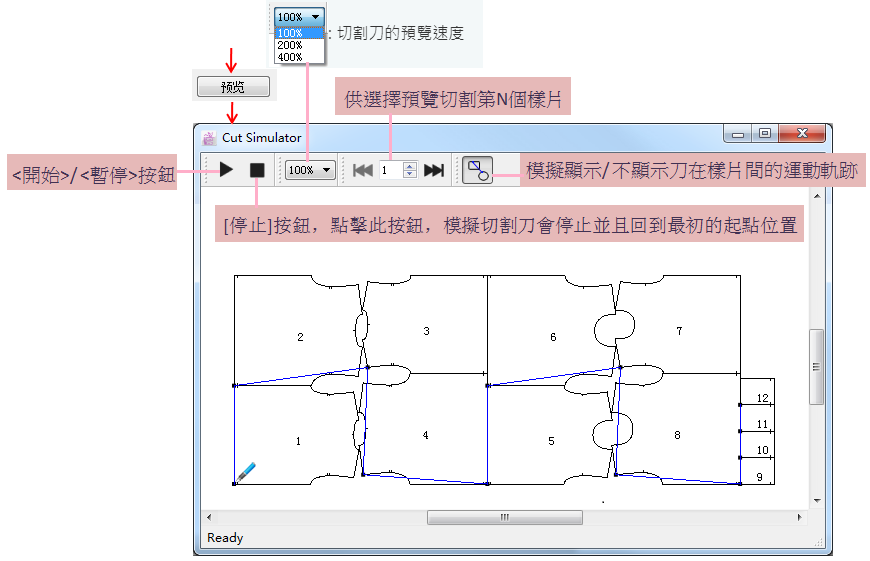

—— 增加切割預覽按鈕“
”
如何輸出切割檔案 Eastman （.txt）¶
切割檔案 Eastman 的輸出步驟同上“輸出切割檔案 ANSI” 的輸出步驟一樣, 只是切割檔案 Eastman 對話框所提供的輸出選項有所不同.

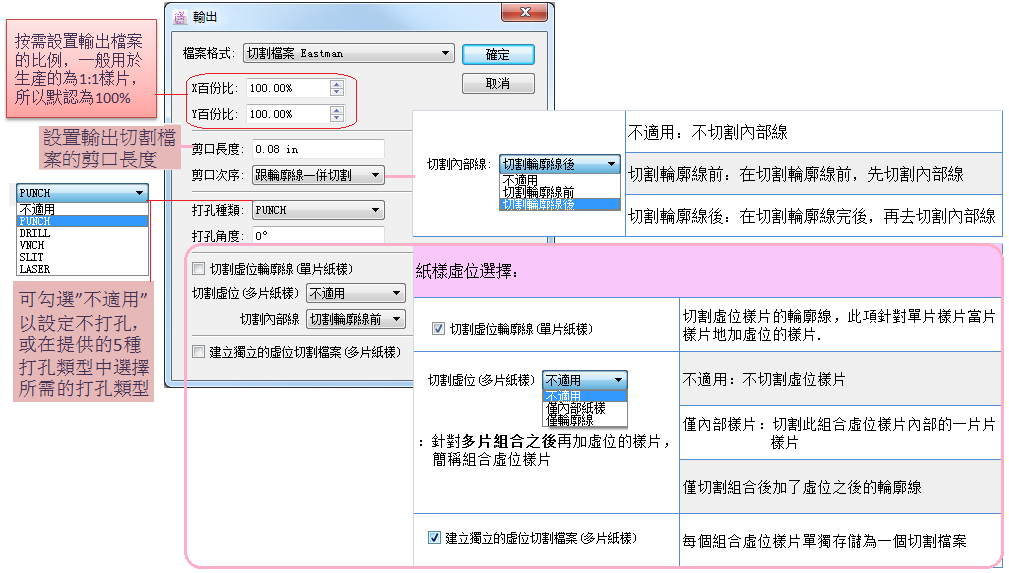

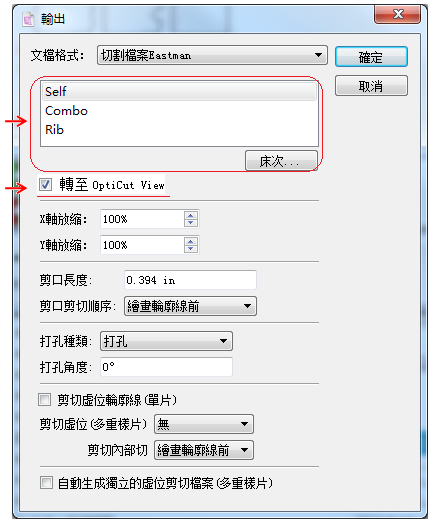

切割檔案 Eastman 對話框提供如下選項：
V7.0 對切割檔案Eastman輸出作了優化調整:
—— 取消後面步驟的 [布種選擇] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 布種選擇欄 & 床次選擇按鈕
—— 取消後面步驟的 詢問是否轉至 OptiCut View] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 轉至OptiCut View 選项 (當軟件菜單 [選擇] — [設置] — [切割機] 設置里勾選了

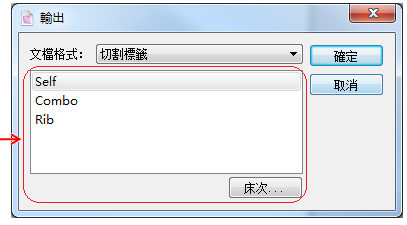

如何輸出切割標籤（.txt）¶
V7.0 對切割檔案Eastman輸出作了優化調整:
—— 取消後面步驟的 [布種選擇] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 布種選擇欄 & 床次選擇按鈕

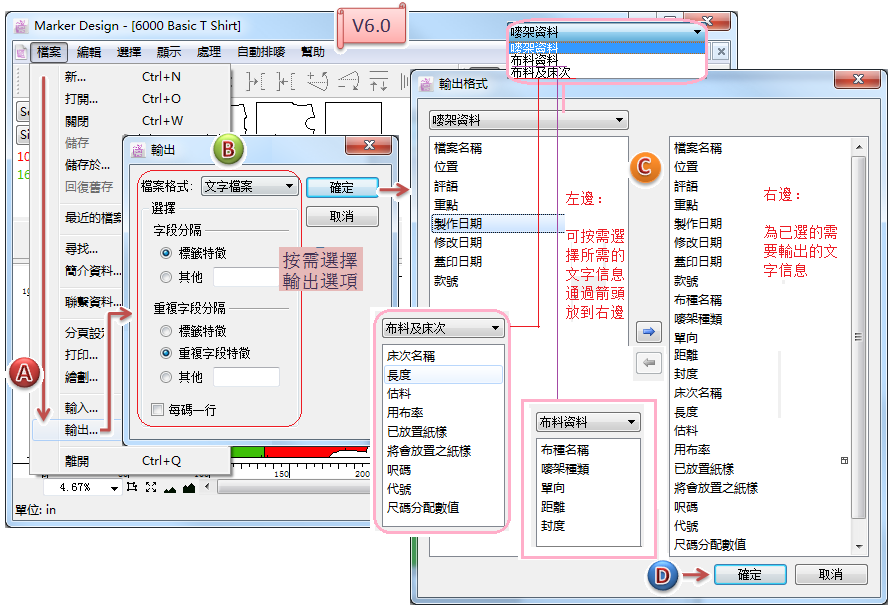

如何輸出文字檔案（.txt）¶

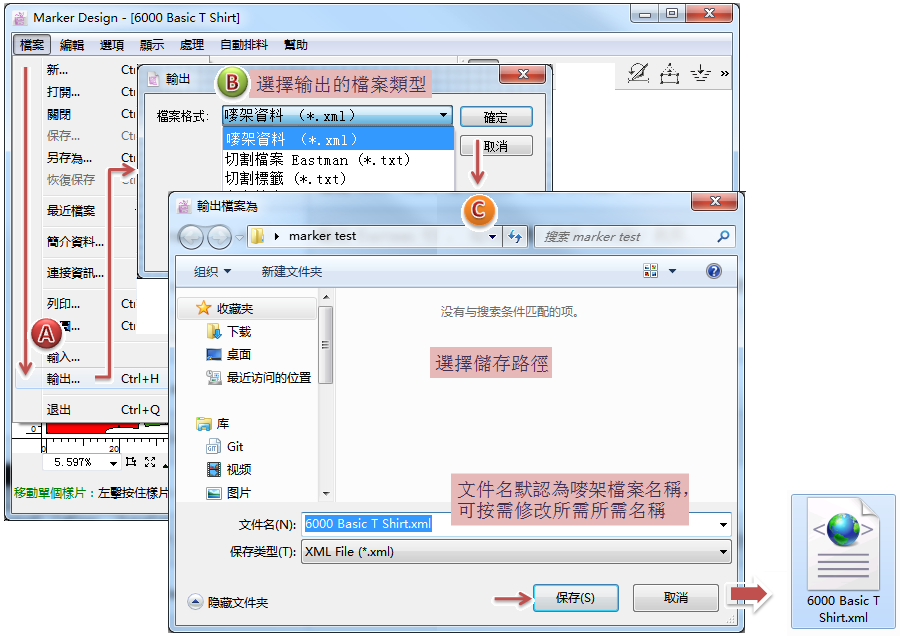

如何輸出嘜架資料 （.xml）¶
V7.0 新版新增輸出項, 輸出相應的嘜架資料檔案（.xml）供 Netgarment 服裝管理軟件導入使用.
這樣輸出：
存儲出來的嘜架資料檔案（.xml）可用Excel 打開查看, 也可打開后按需用Excel軟件另存為excel檔案.

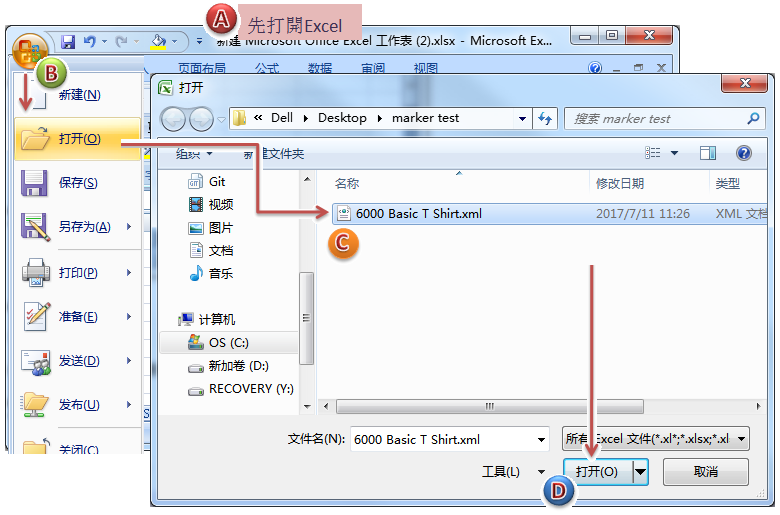

如何用Excel 軟件開啟查看：

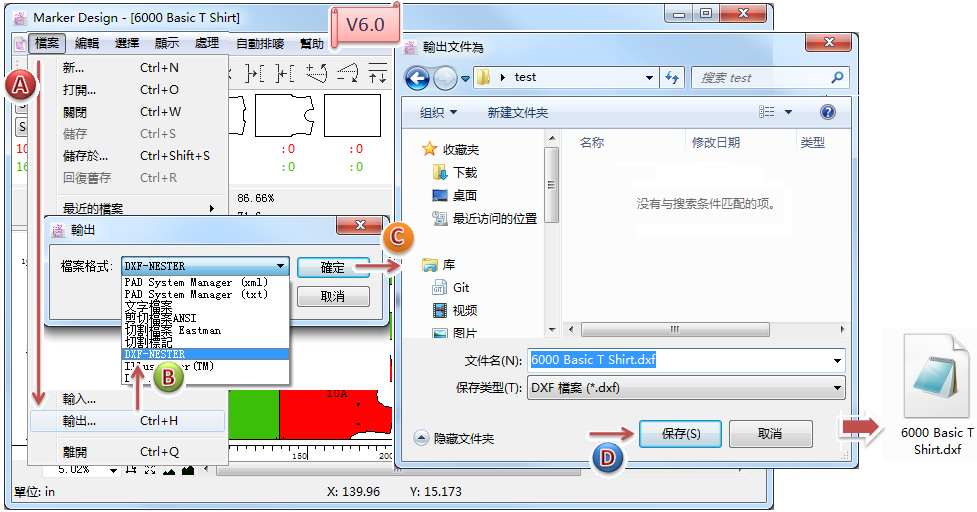

如何輸出DXF-Nester （.dxf）¶
DXF-Nester （.dxf）僅僅輸出供一舊式的自動排軟件Nester 開啟. 每次只能輸出當前布種和床次
輸出步驟：
打開需要作輸出操作的嘜架檔案
點擊 [檔案] 菜單下的 [輸出…]
跳出對話框選擇要輸出的格式 (此步默認記住上次輸出所選的輸入格式)
選擇儲存路徑, 輸出的文件名默認為當前嘜架檔案的名稱, 亦可按需自由修改文件名稱

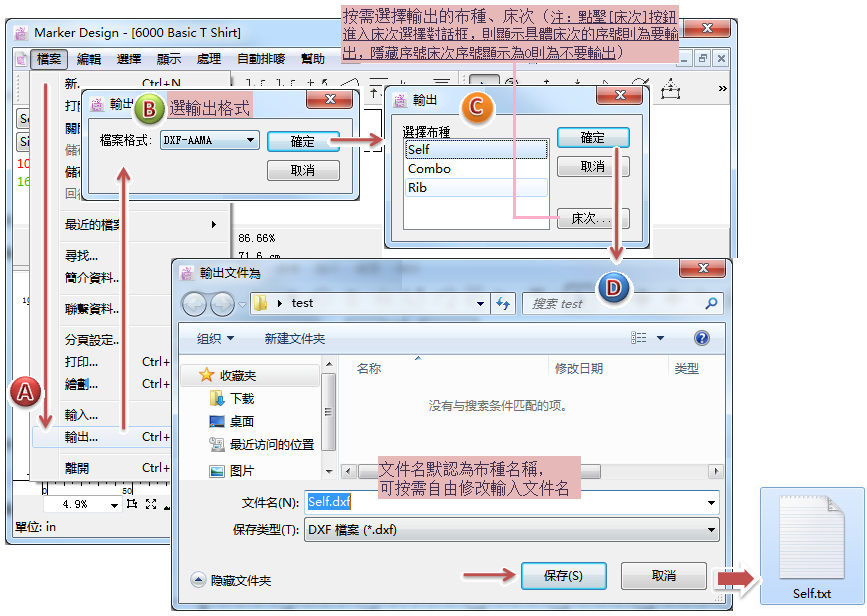

如何輸出DXF-AAMA （.dxf）¶
打開需要作輸出操作的嘜架檔案
點擊 [檔案] 菜單下的 [輸出…]
跳出對話框選擇要輸出的格式 (此步默認記住上次輸出所選的輸入格式)
選擇要輸出的布種 、床次
選擇儲存路徑, 輸出的文件名默認為當前嘜架檔案的名稱, 亦可按需自由修改文件名稱
V7.0 對切DXF-AAMA （.dxf）輸出作了優化調整:
—— 取消後面步驟的 [布種選擇] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 布種選擇欄 & 床次選擇按鈕

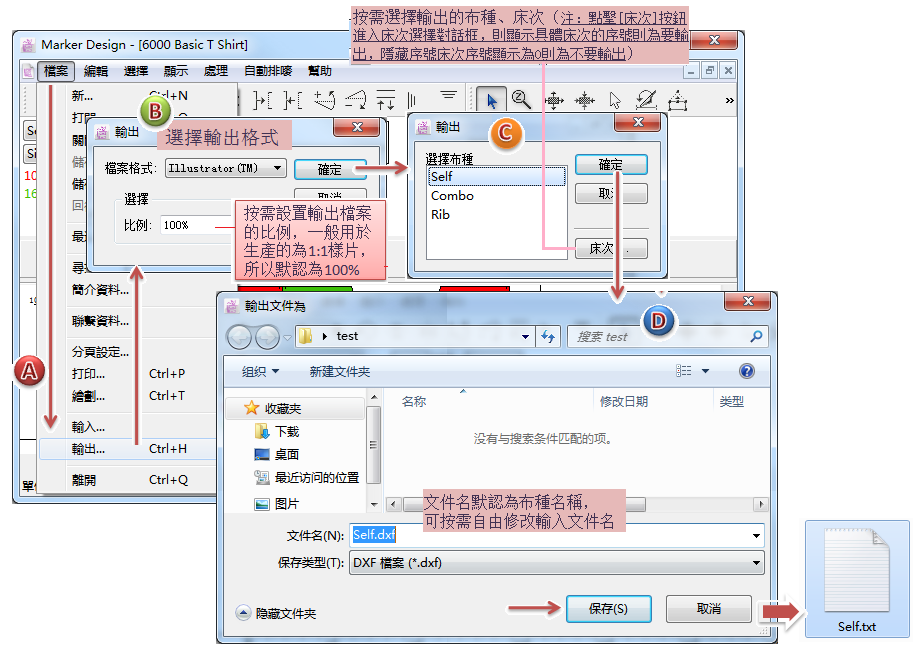

如何輸出Illustrator™（.txt）¶
V7.0 對切 Illustrator™（.txt）輸出作了優化調整:
—— 取消後面步驟的 [布種選擇] 對話框, 直接在 輸出切割檔案ANSI對話框 增加 布種選擇欄 & 床次選擇按鈕
如何輸出PAD System Manager （.txt） / PAD System Manager （.xml）¶

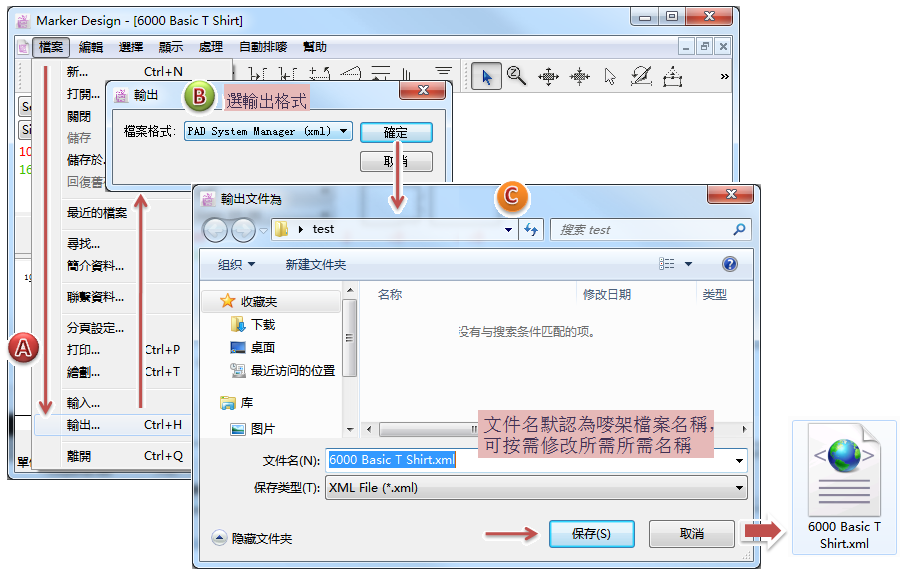

PAD System Manager （.txt）、PAD System Manager （.xml）輸出方式一樣，以 PAD System Manager （.xml）為例說明：
[退出]¶
退出軟件並關閉軟件窗口. 如當前檔案未作任何修改, 窗口將直接關閉.

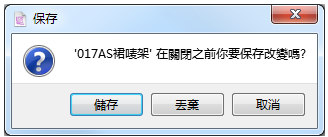

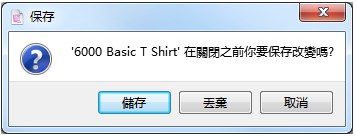

如有任何未保存的修改, 系統會跳出以下對話框提示:
儲存: 保存修改然後退出.
丟棄: 不保存修改直接退出.
取消: 返回先前使用的窗口頁面, 不退出系統.
