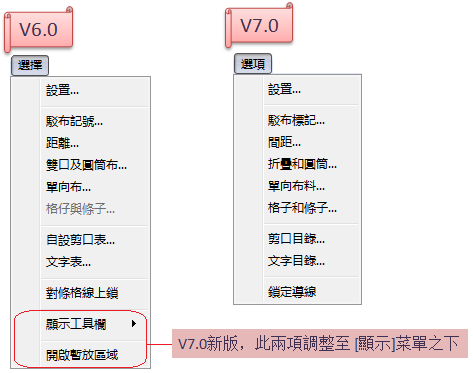

選項菜單如下圖所示:
菜單的內容因版本不同而稍有改變.
[設置…]¶
允許用戶按需設置軟件參數.

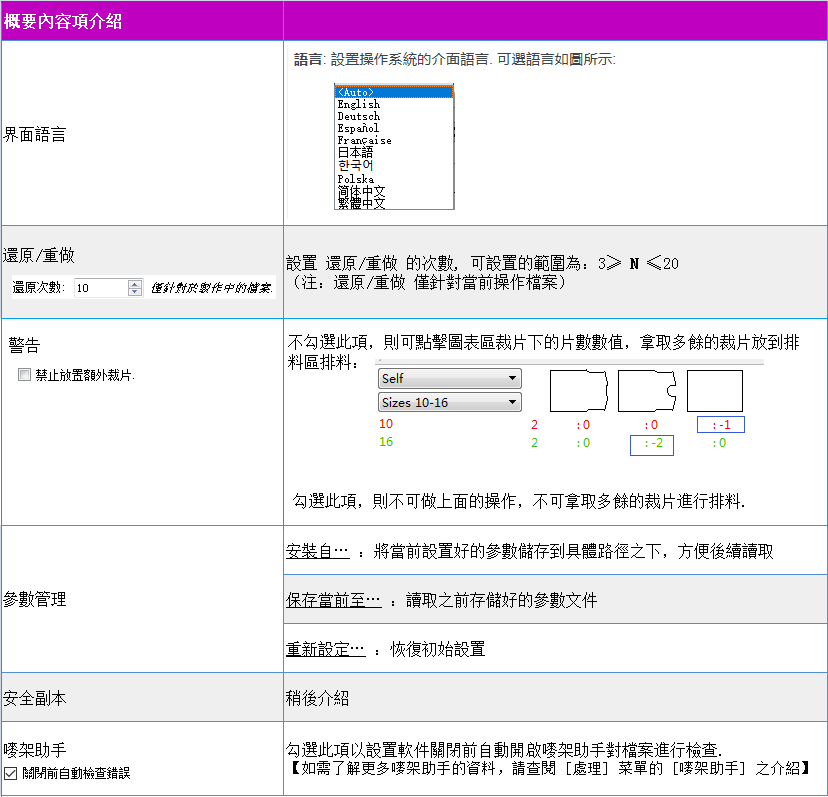

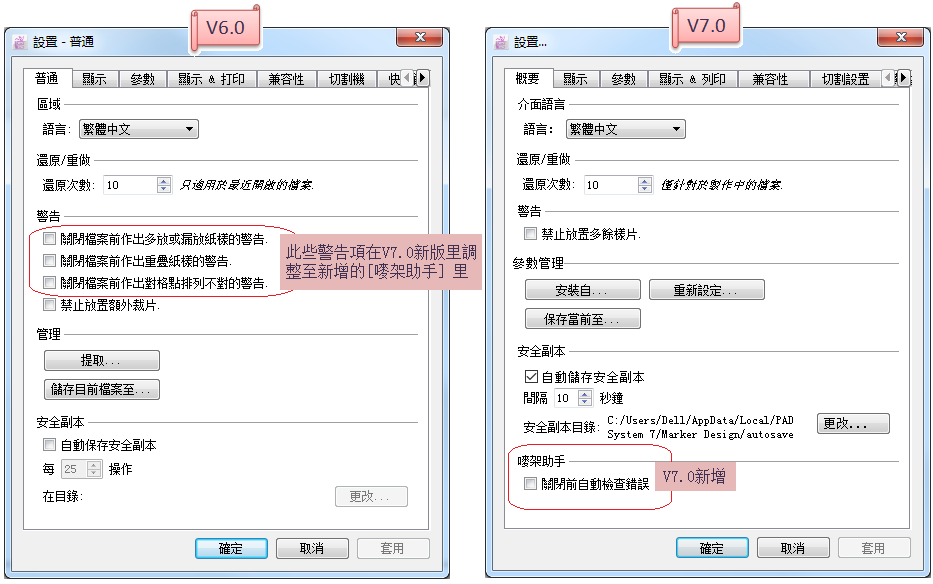

概要¶
安全副本

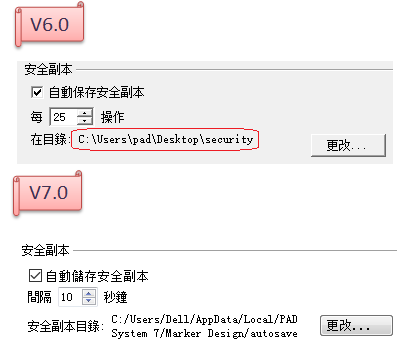

自動儲存安全副本:
按需設置自動保存安全副本, 預防軟件因電腦系統 / 斷電等不可預測之因素非正常關閉而來不及做保存動作而丟失最新修改後的文件.
V6.0可設置每隔N步操作自動保存一次安全副本
V7.0則改為每隔N秒自動保存一次安全副本
Note
當做了自動儲存安全副本的設定，系統按所設置的條件自動在操作過程中自動保存安全副本，一旦手動進行檔案的保存，則自動保存的安全副本自動被刪除掉.

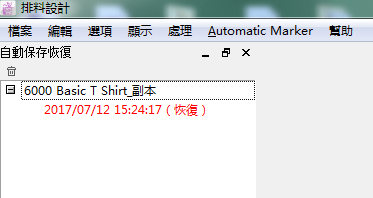

V7.0對此功能進行優化, 軟件不正常崩潰后, 當再開啟對應檔案時, 會跳出有未處理恢復檔案, 雙擊紅色檔案名稱則可恢復崩潰之前的安全備份:

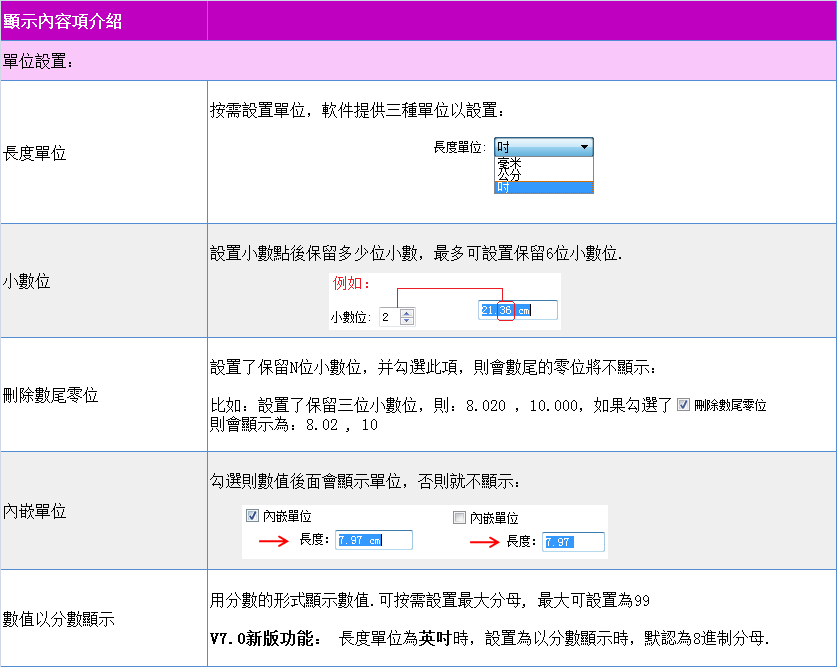

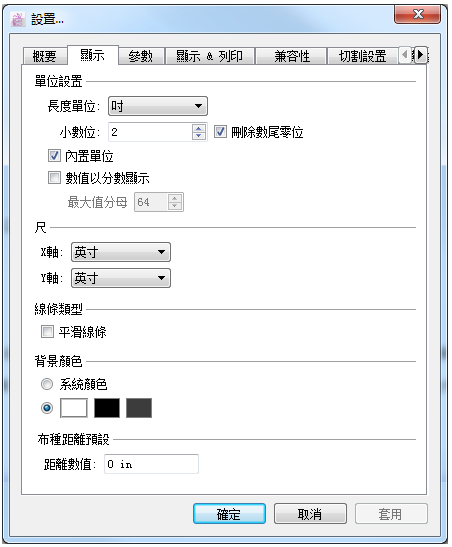

顯示¶

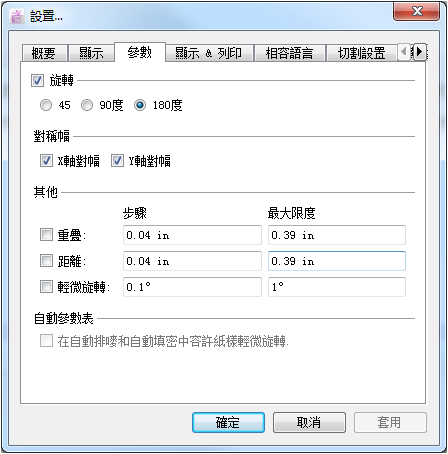

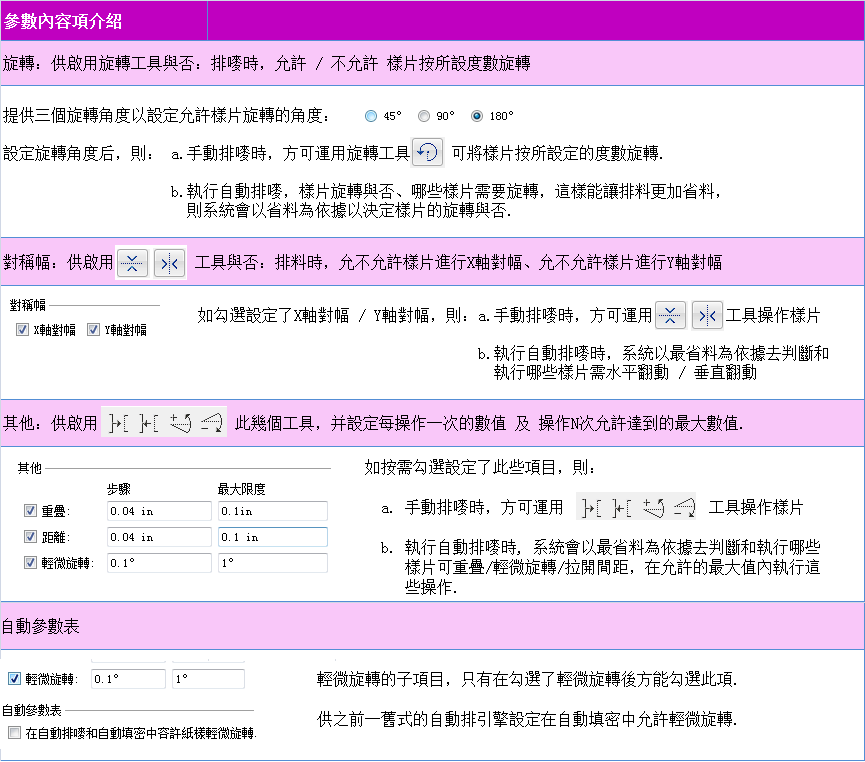

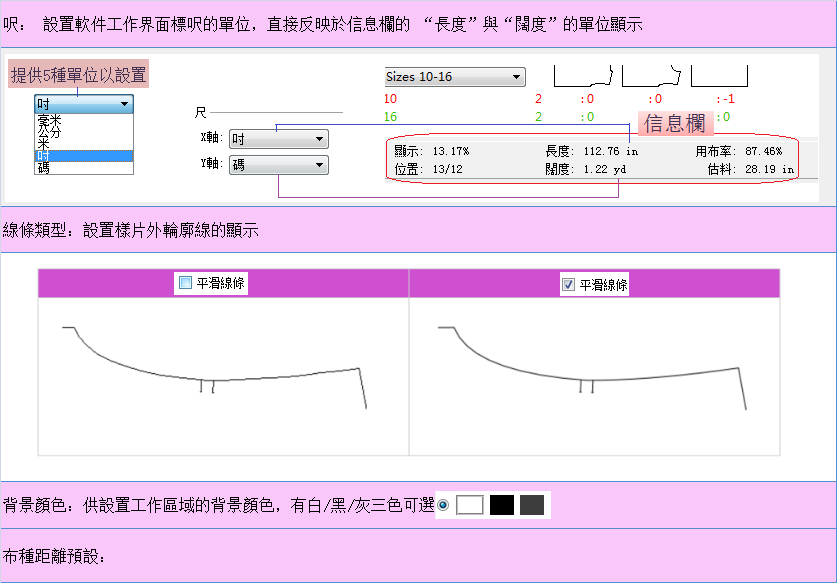

參數¶

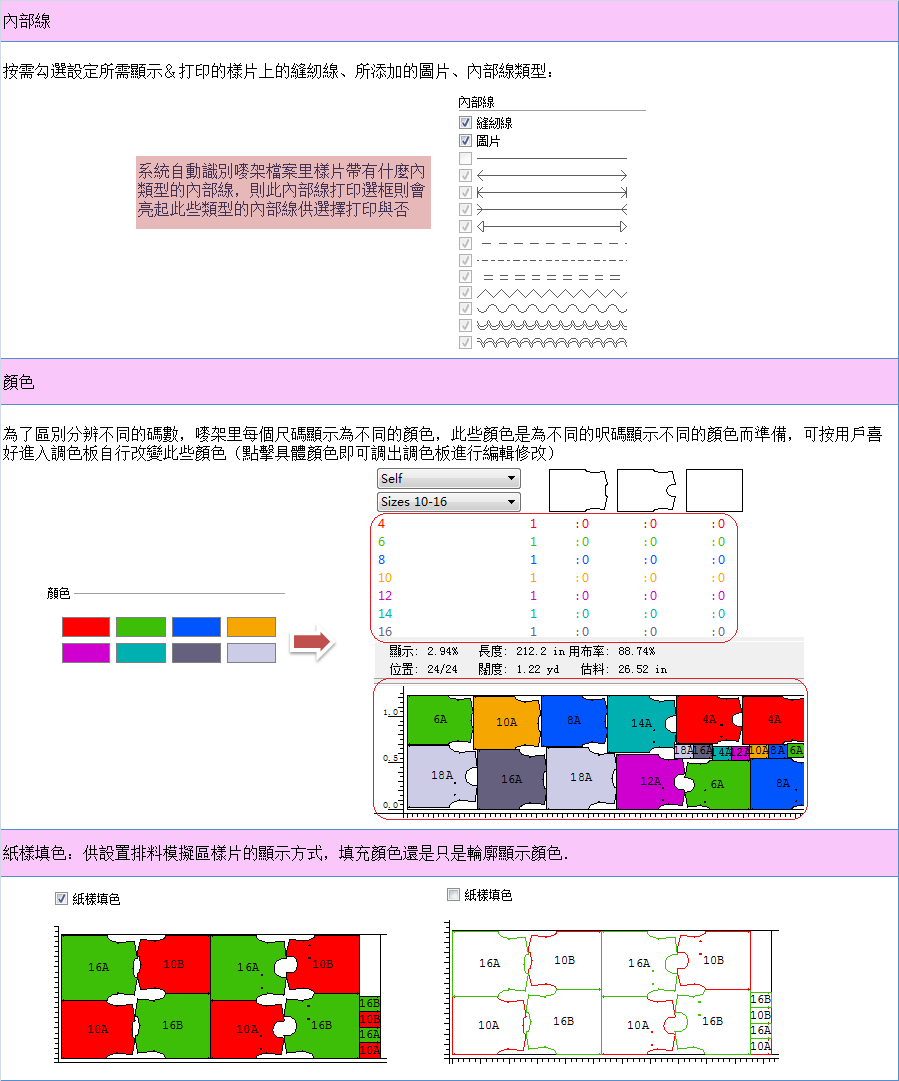

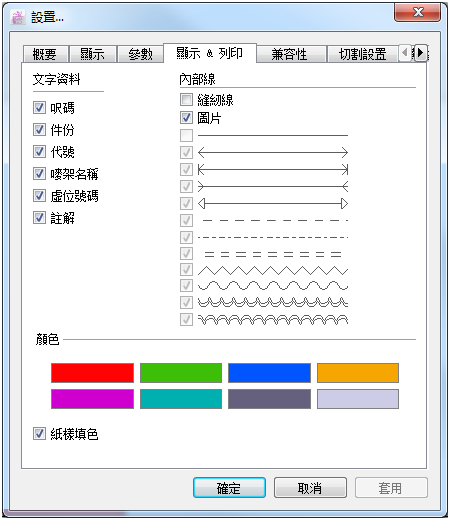

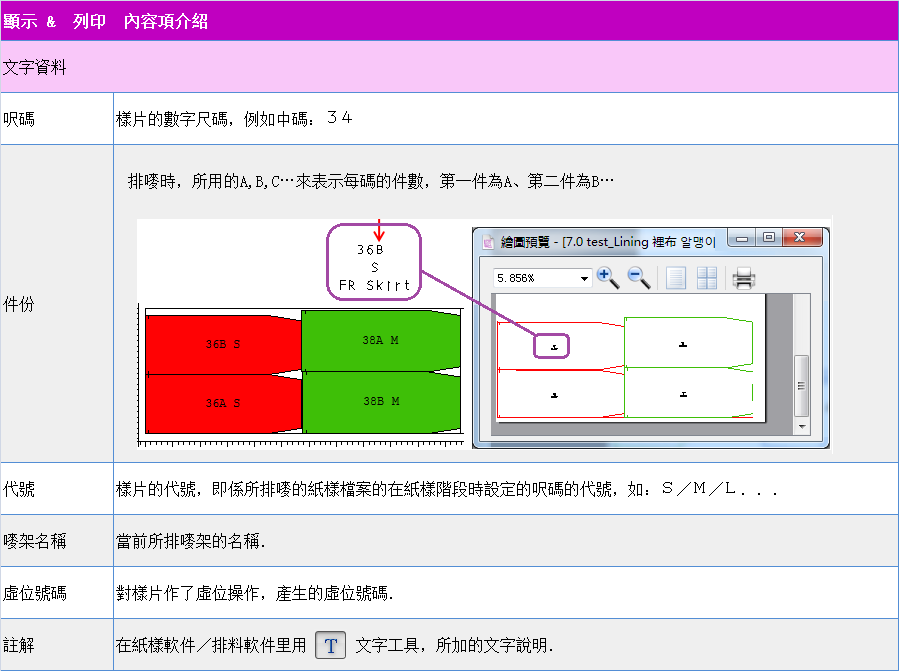

顯示 & 列印¶
供勾選設定裁片在排料區的顯示項、打印時的打印項

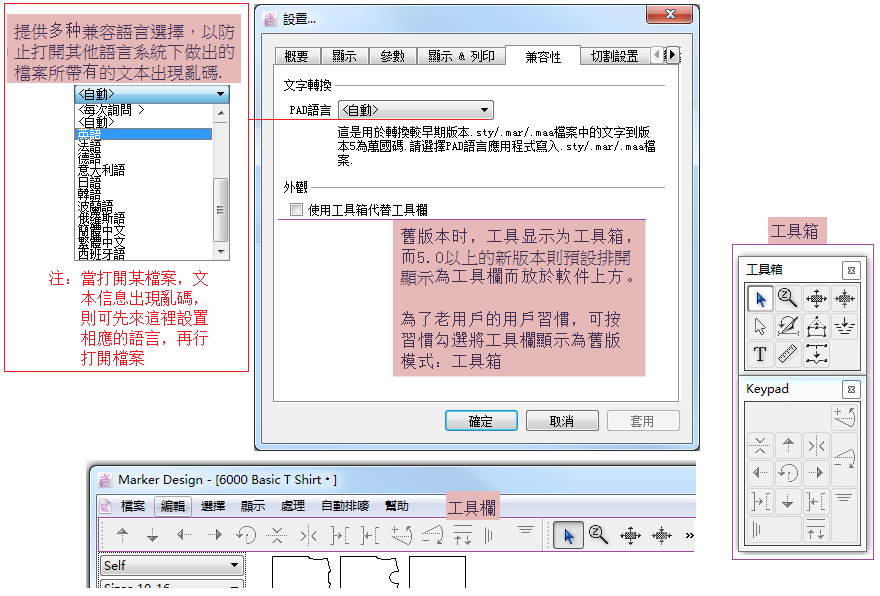

兼容性¶

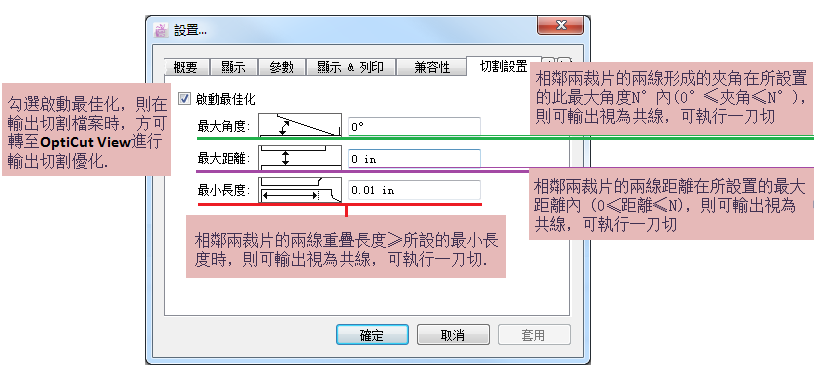

切割設置¶
供勾選以設置輸出切割檔案時優化機器的切割.
快捷鍵¶
允許用戶按需自定義快捷鍵以快速啟動所需的工具 / 功能, 提高工作效率.
系統為一些功能預設了快捷鍵, 用戶可直接使用, 也可按需修改.

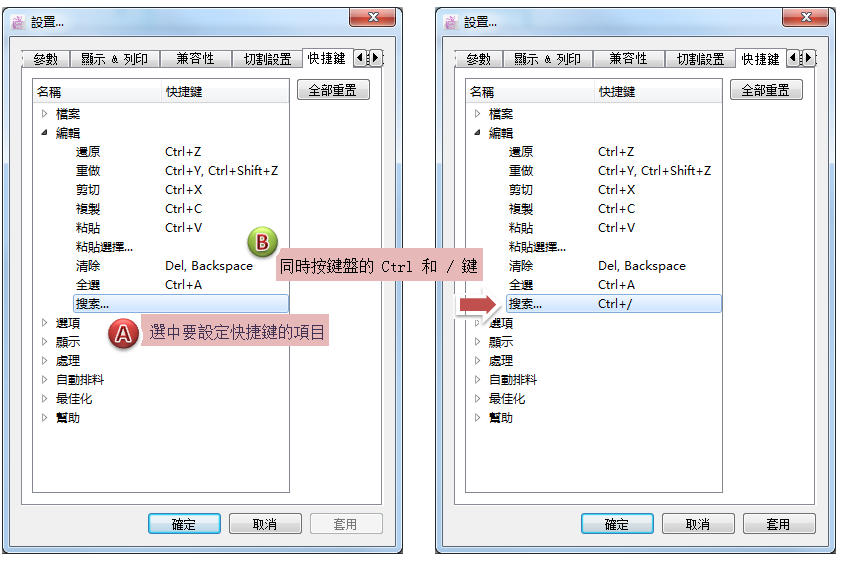

例如為[搜索…]添加快捷鍵為CTRL+/.
點擊選中 [搜索…] 項目:
然後同時按鍵盤鍵 Ctrl 鍵和 / 鍵, 空白處即添加上 Ctrl+/.
Note
如果此組合鍵已經被其他功能佔用, 則出現紅色警示, 如仍使用該鍵作為目標項目的快捷鍵, 則點擊 [繼續] 刪除先前的設置, 該組合鍵將被新的功能使用.
如要刪除設定好的快捷鍵, 選中項目, 按鍵盤上的 Backspace 鍵或者 Delete 鍵即可移除.
點擊 [全部重置] 按鈕, 所有自行設定的快捷鍵會被刪除並返回原始默認狀態.
不同操作系統下 (如Windows/Mac/Linux) 鍵位有所不同, 詳細請參考第一章的快捷鍵一覽表.
自動模塊¶

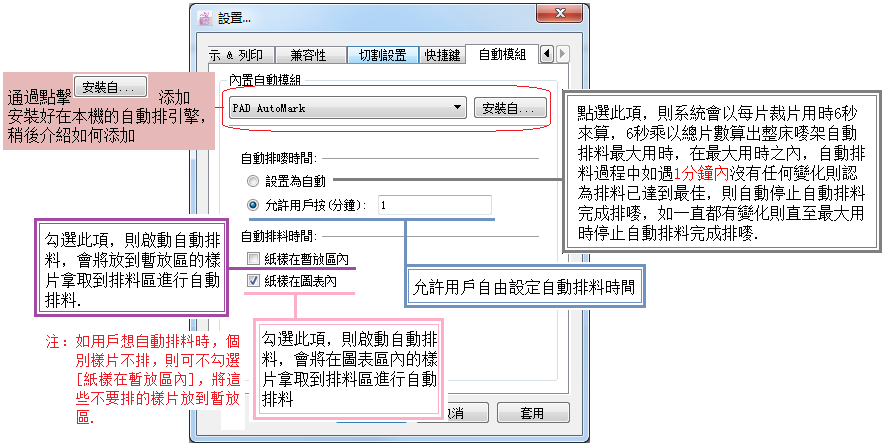

供設置添加自動排料引擎、自動排嘜時間、排嘜樣片選擇等.

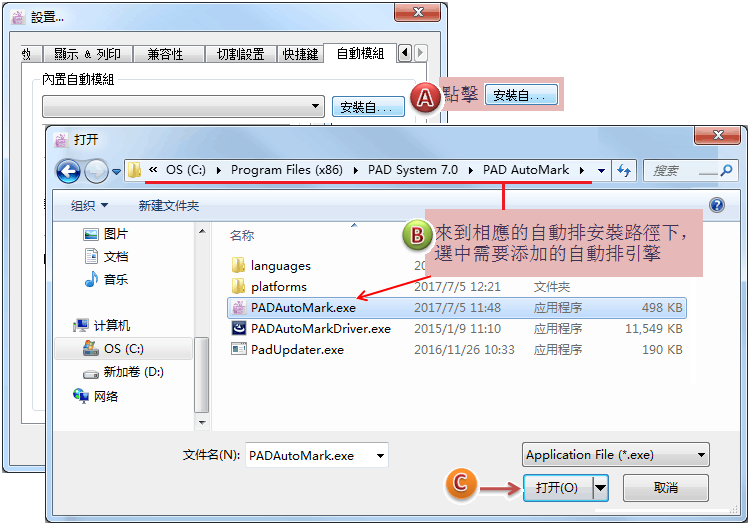

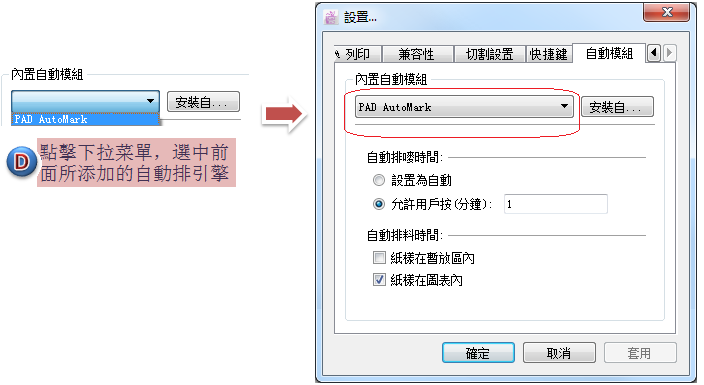

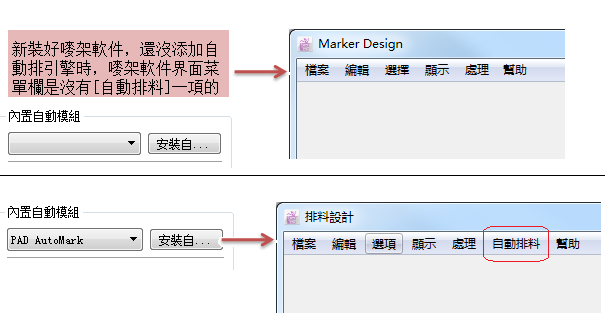

如何添加自動排引擎：不同的自動排引擎的添加方法相同, 以添加 PAD AutoMark 為例說明：

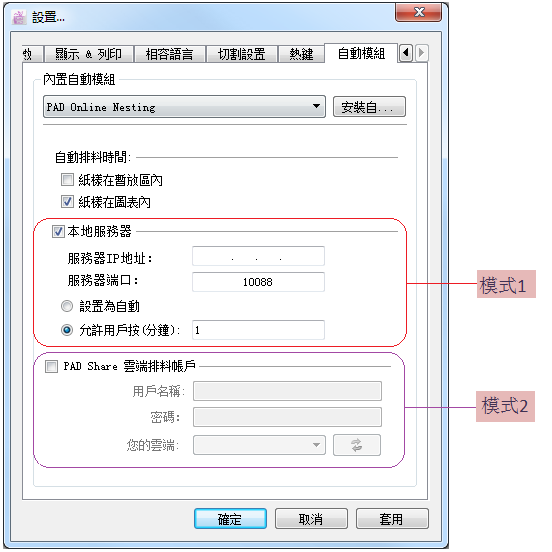

V7.0新增功能: 在線自動排料. 分兩種模式：1. 本地服務器方式：購買超級排加密匙並配合安裝 Nester Manager 進行自動排嘜; 2. 登錄PAD Share 賬號進行在線自動排嘜

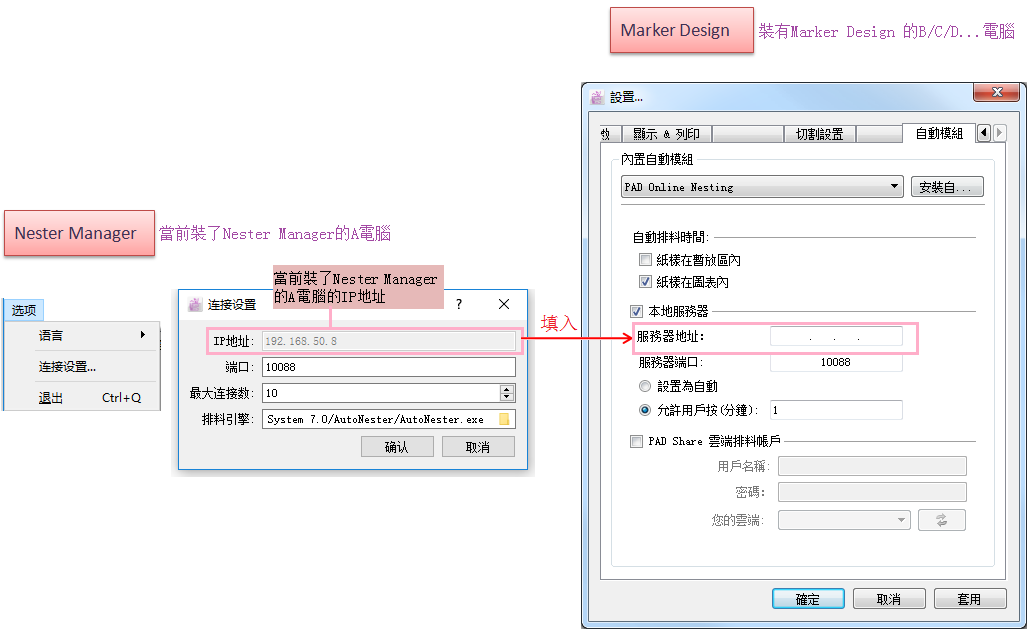

模式1：如在A電腦安裝了Nester Manager,並且將超級排加密匙插在A電腦并在Nester Manager設置好排料引擎, 則A電腦就成為本地排嘜服務器, 則安裝了排料軟件的B/C/D… 電腦做好相應設置後即可送檔案去A電腦進行排料.(Nester Manager 相關介紹說明請查閱 Nester Manager 的使用說明.）
模式2：登錄 PAD Share 賬號, 進行自動排嘜. 則執行排嘜時, 每排一床, 就進行相應的扣費.
Note
按需設置好以上自動排引擎/模式, 則可去菜單[自動排料]點擊按鈕執行自動排料, 具體介紹請查閱後面的[自動排料]菜單介紹.
繪畫¶
V7.0 新版將繪圖設置調整至送出繪圖頁面, 方便在同一頁面設置並送出打印.
新位置：[檔案] - [繪畫]
原位置：[選擇] - [設置] - [繪畫]
有關繪畫設置的具體介紹請查閱 [檔案] 菜單的 [繪圖] 介紹.

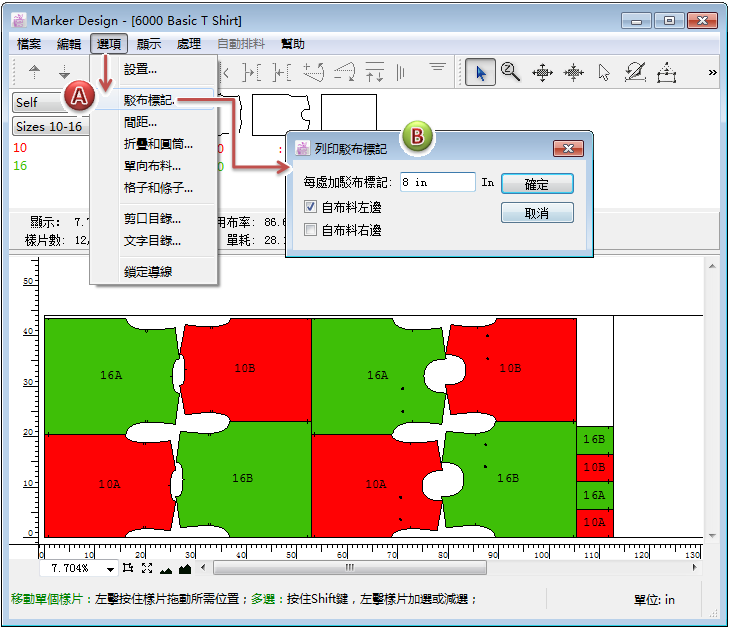

[駁布記號…]¶
供設置駁布記號於布邊上, 便於拉布機在拉布時辨別, 以便拉布機拉布時能覆蓋到每個部位.
這樣操作設置駁布記號：
Note
如何刪除駁布記號：在排料模擬區隨意移動其中一塊樣片, 駁布記號就會自動消失.

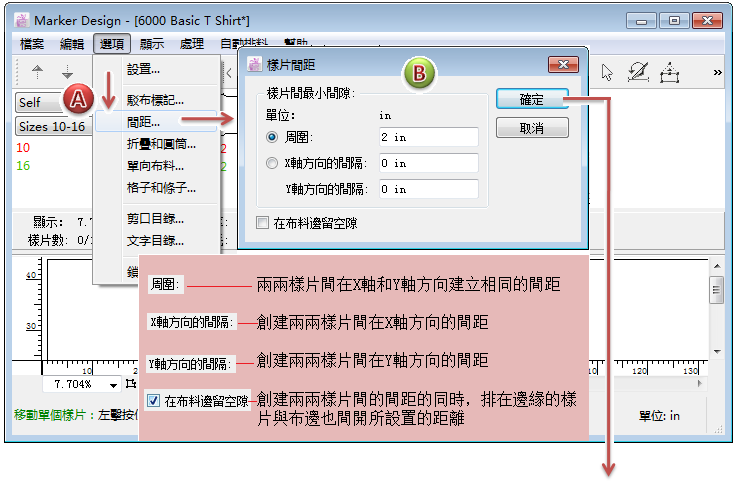

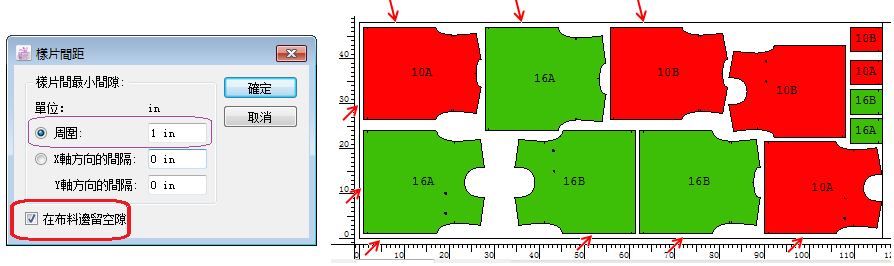

[間距…]¶
排料過程中, 根據實際要求, 可能需要每兩兩樣片間需要拉開一定的間距. 此時, 則可點擊 [間距…] 調出對話框按需設置樣片間的最小間距, 當進行自動排料時或者手動排料時, 樣片間會按照設置拉來相應的間距(拉開的距離 ≥ 所設置的距離).
Note
間距設置對話框內的單位, 可轉至[選擇] - [設置] - [顯示] - [單位設置]里設置. 亦可直接輸數值時, 數值後面直接寫上打上所需單位, 系統可自動進行單位換算. 比如：當前單位是英吋(in), 而我們需要輸入間距為1釐米, 則可直接輸入1cm.

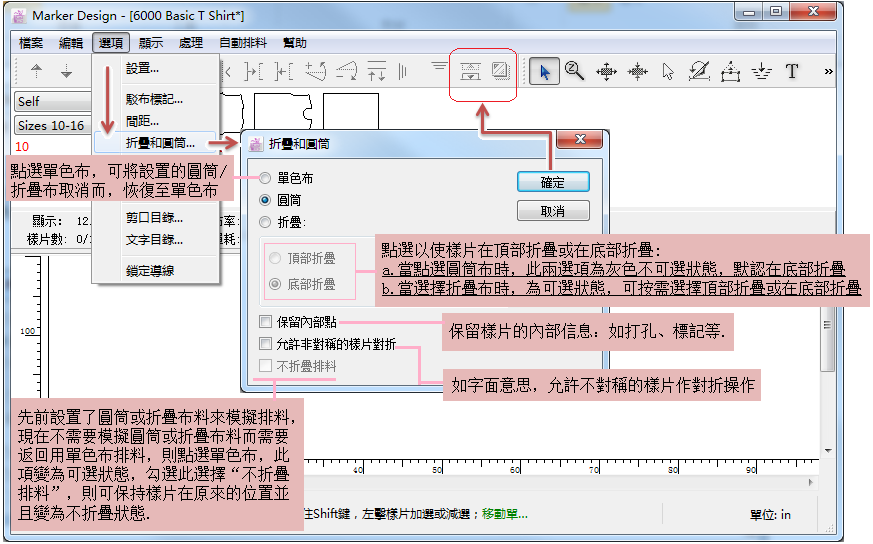

[折疊和圓筒布…]¶
供模擬折疊、圓筒布料進行排料.

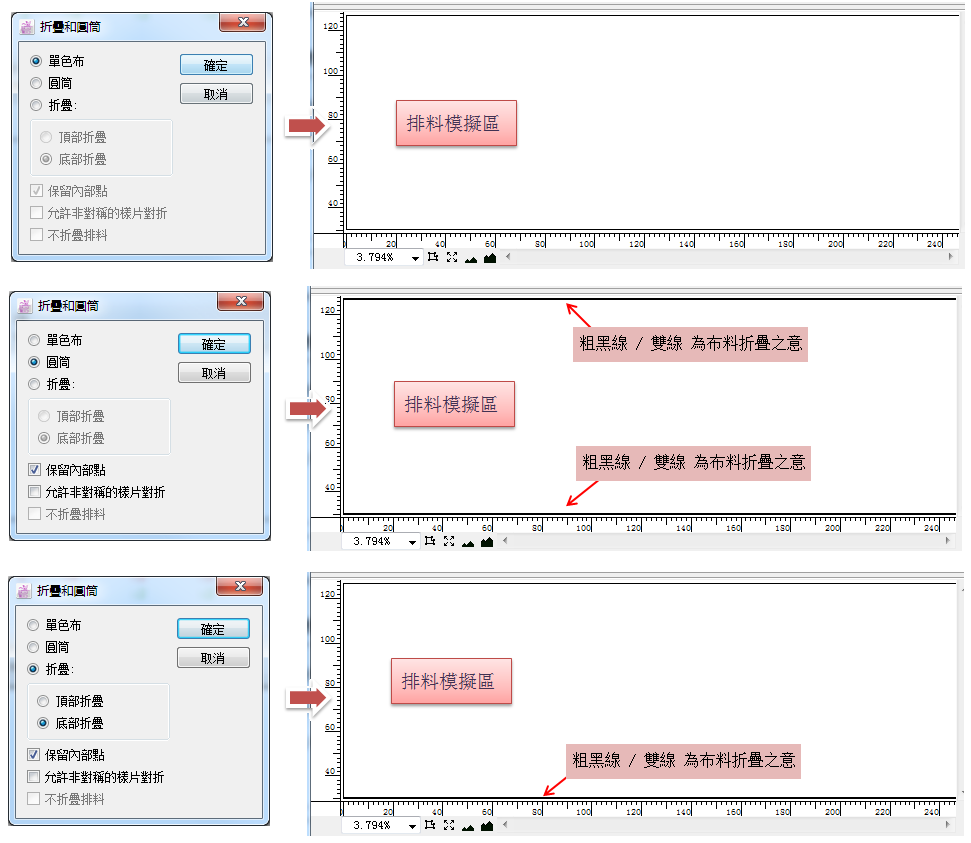

點擊 [選項]-[折疊和圓筒], 會跳出折疊和圓筒對話框; 單選擇 圓筒 / 折疊 並且點擊了[確定] 按鈕後, 被隱藏的 折疊/展開
和 成對/拆對
工具出現並顯示於工具欄.
設定了圓筒布 / 單向布, 就可以運用折疊/展開
以圓筒布排料舉例說明：

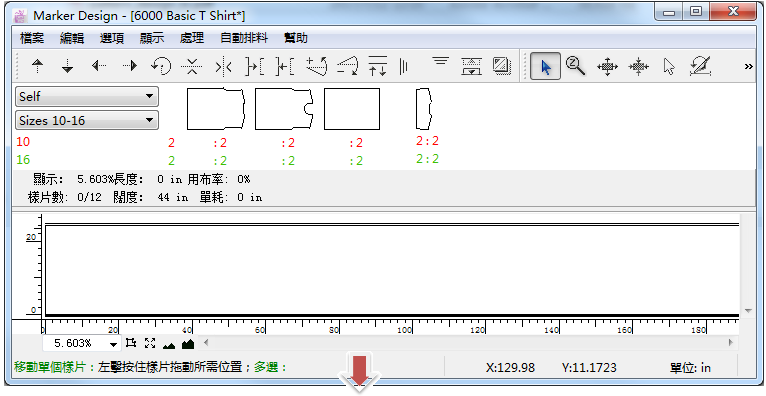

设定了圆筒布後, 準備開始排嘜
直接點擊樣片下的數字將樣片取下放到排料模擬區, 此時樣片還不是折疊

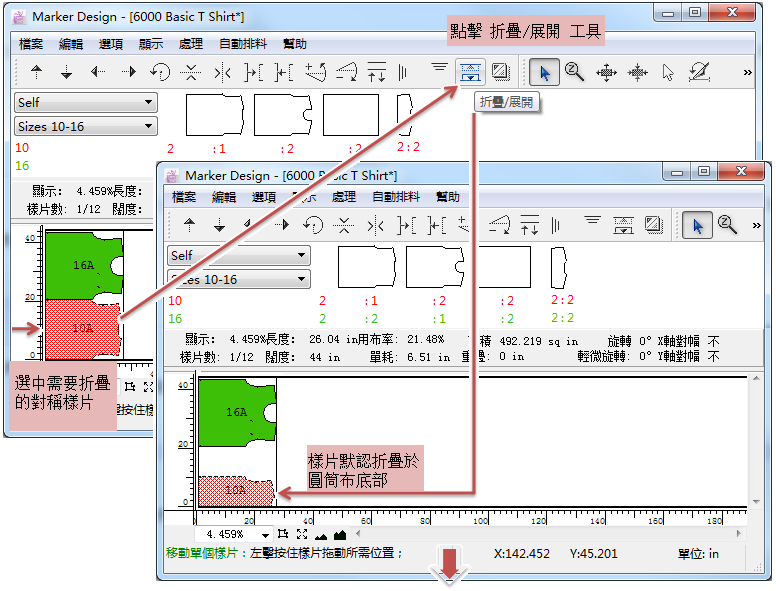

選中此對稱的樣片, 點擊

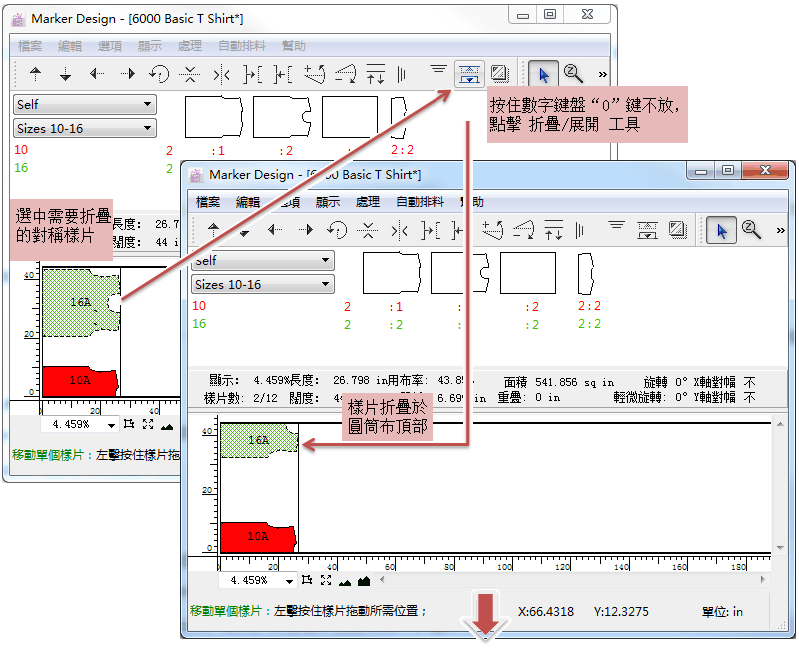

選中另一對稱樣片, 按住數字鍵盤 “0” 鍵不放, 點擊

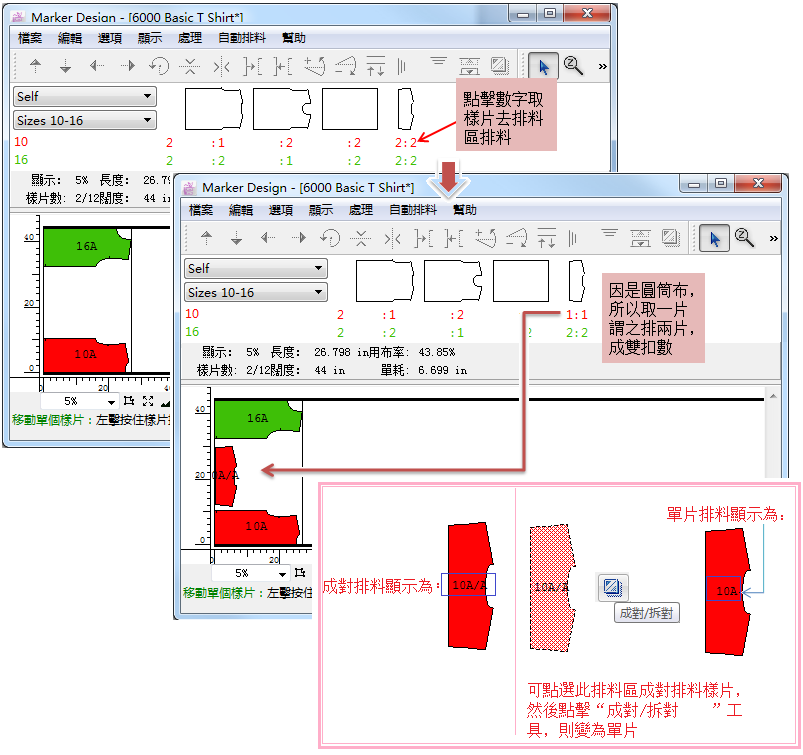

再點擊樣片下的數字取樣片繼續排料, 如果所取樣片為雙片樣片(比如袖子為雙片樣片, 有左右兩片; 又比如某衣服的擔干為雙層, 所以此擔干為雙片樣片 ), 因是圓筒布, 意味著有兩層, 所以點擊樣片下的數字拿一片下來則會相應扣數兩片, 視為成雙.
Note
有關折疊/展開
[單向布…]¶
根據實際要求(布料要求、設計要求、為了更加省料…等), 有時需要進行單向排料(可設置全部樣片都只能一個方向排料 或者 可按需設置某個/些 尺碼/件份 一個方向, 其他的另一個方向).

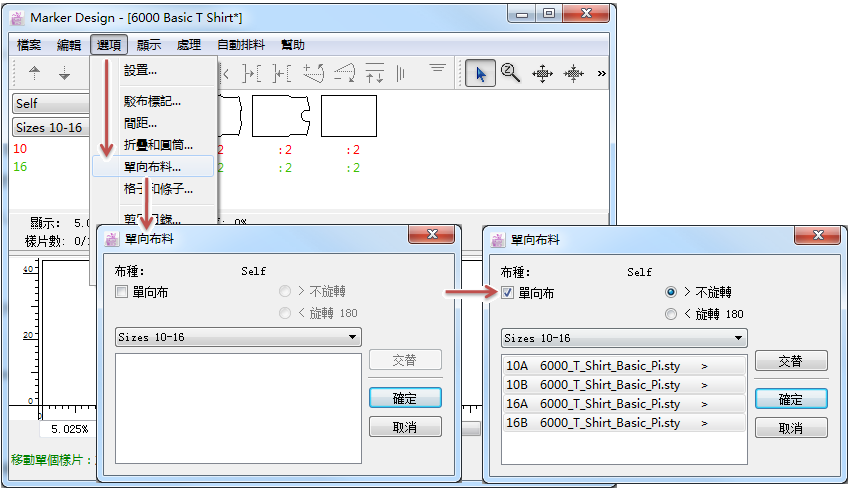

點擊 [選項]-[單向布…], 會跳出單向布料對話框, 勾選“單向布”, 則所有尺碼件份均顯示出來, 相應選項也會點亮變為可選狀態：

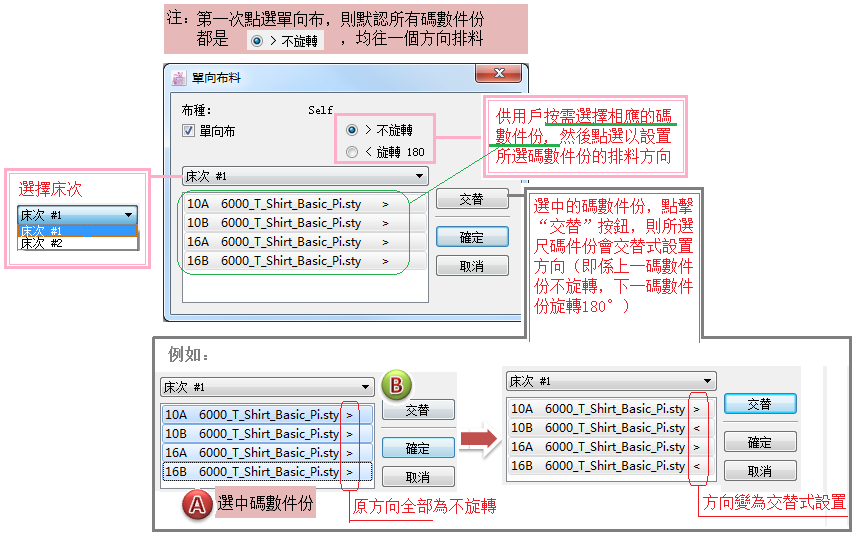

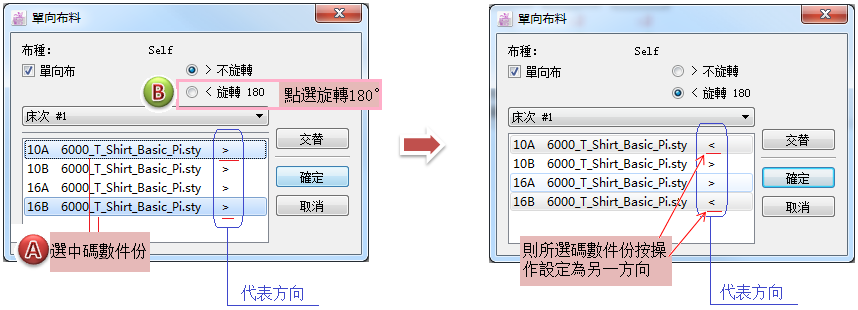

單色布設置對話框介紹 & 舉例說明：
Note

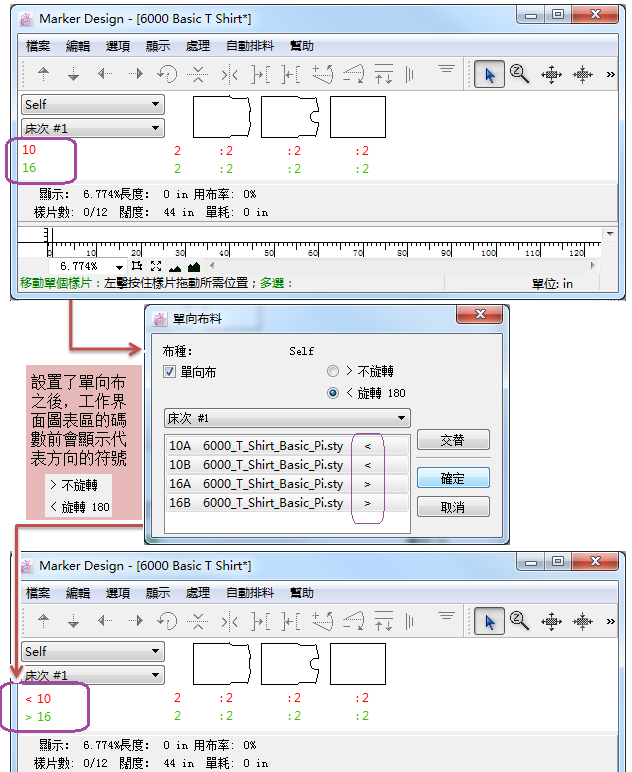

設置了單向布之後, 工作界面圖表區的碼數前會顯示代表方向的符號：
[格仔與條子…]¶
供用戶模擬 條紋/格仔 布料，設置條格進行排料.
V6.0里, 平常 [格仔與條子…] 此項為灰色不可選狀態, 需先手動在排料模擬區創建至少一條導線之後, 方能激活此項.
如何創建導線：

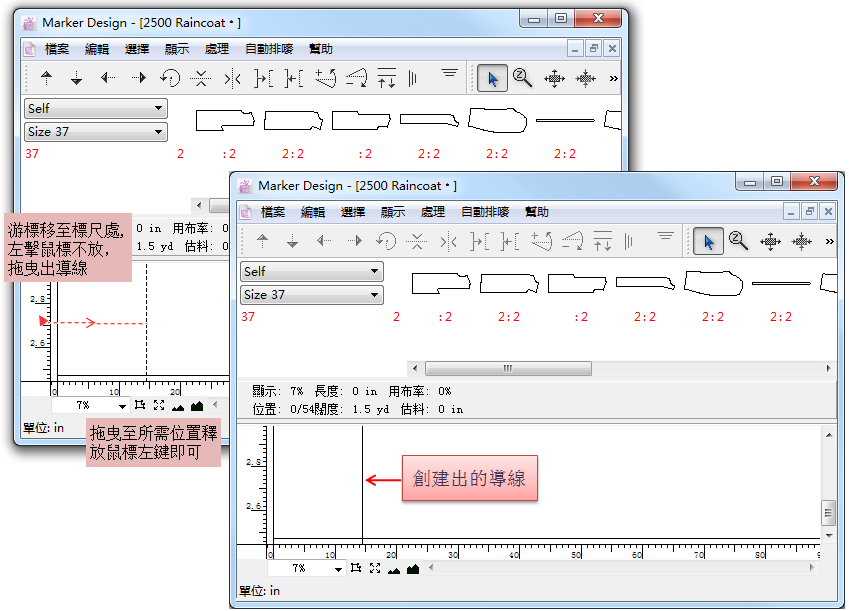

方法1：隨意拖曳創建導線：游標移至標尺處, 左擊鼠標不放, 往排料區拖曳, 此時出現虛線, 拖曳至所需位置釋放鼠標, 則創建好一條導線：

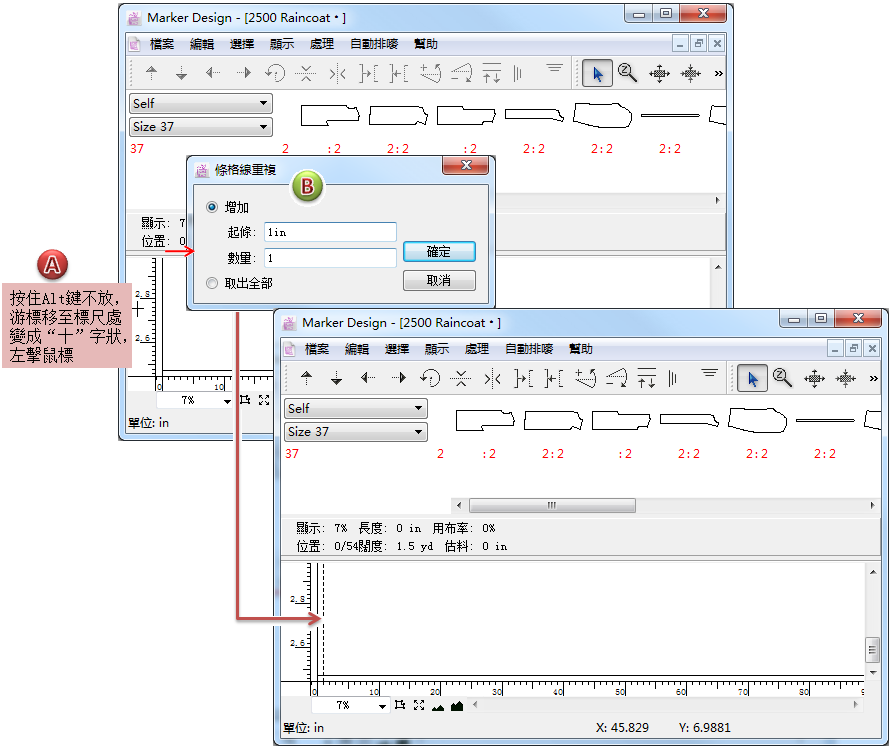

方法2：輸入準確數值創建導線：按住 Alt 鍵不放, 游標移至標尺處(按需移至垂直標尺 / 水平標尺), 此時游標變成十字狀, 左擊鼠標,
需要注意 ：V6.0 版本要設置條紋/ 格仔, 在輸入創建導線時需按實際輸入具體數值創建導線, 而後在調出格仔與條子對話框輸入創建導線時所輸入的數值, 方能創建出條紋 / 格仔.

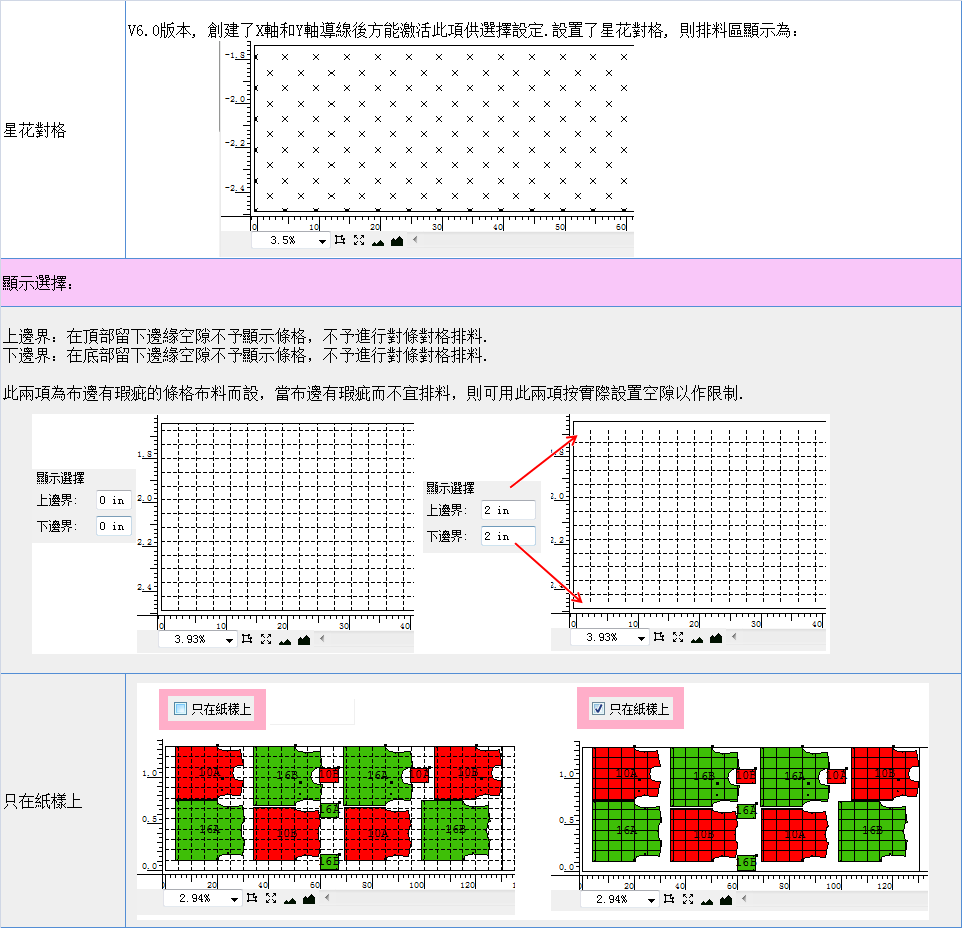

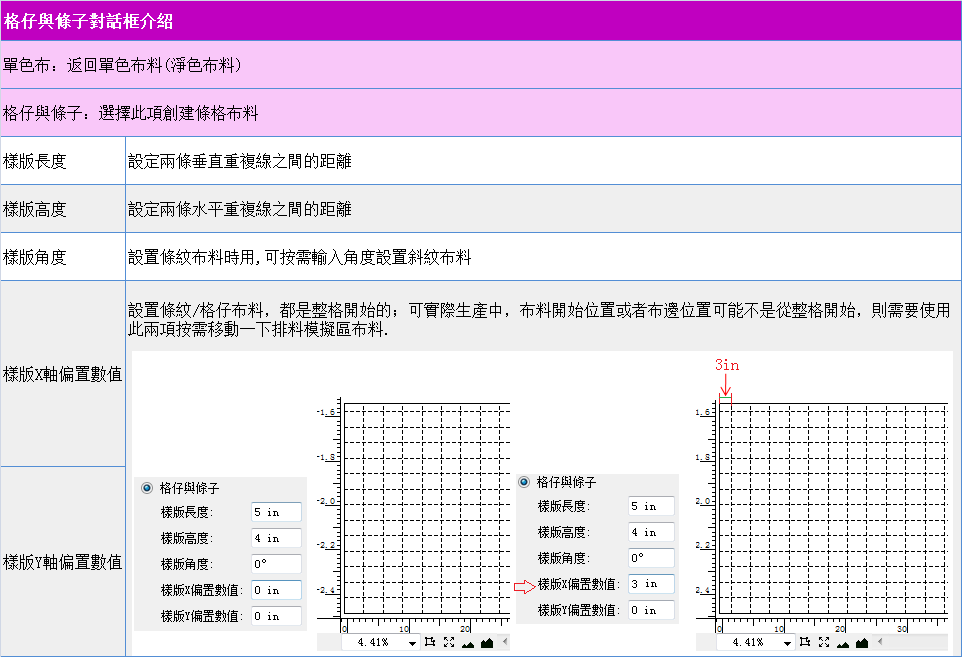

創建導線後, [格仔與條子…] 被激活點亮為可選狀態. 點擊 [格仔與條子…] , 則可調出格仔與條子對話框進行條格設置：
V7.0 對 [格仔與條子…] 進行了優化處理: 無需先手動創建導線去激活 [格仔與條子…] , 直接為可選菜單項. 用戶可直接點擊 [格仔與條子…] 項調出對話框直接輸數值創建 條紋 / 格仔 布.
如何設置條紋/格仔¶

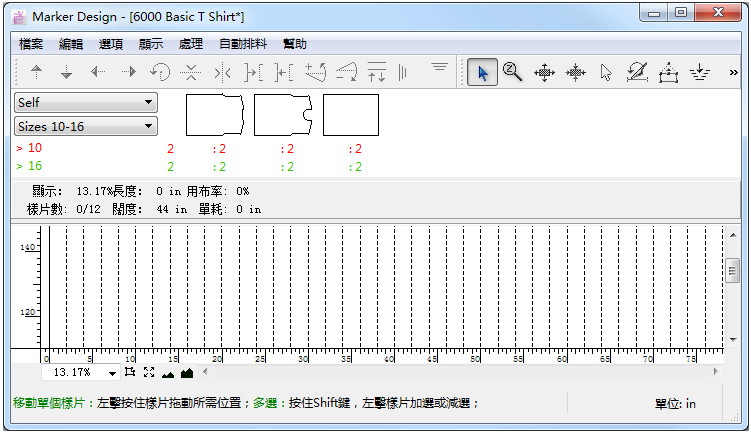

設置簡單單循環直條紋布料：
比如設置間隔為2in的直條紋 ——

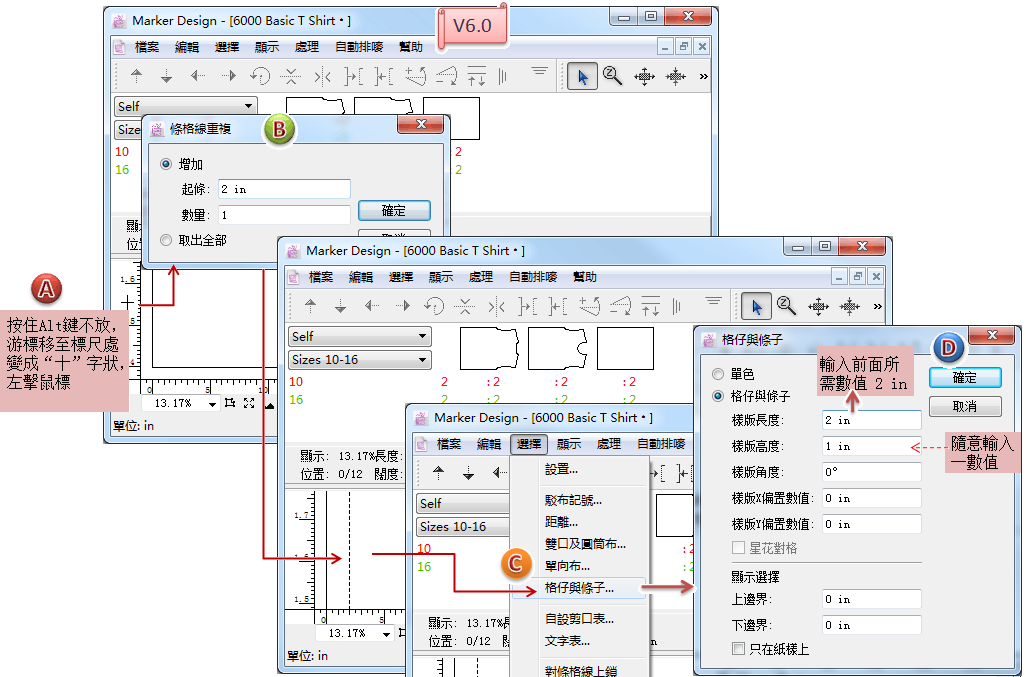

V6.0 設置單循環直條紋步驟：
按住 Alt 鍵不放, 游標移至垂直標尺處, 此時游標變成十字狀, 左擊鼠標
創建導線：在出現的導線設置對話框輸入 2 in , 點擊 [確定] 按鈕
此時 [格仔與條子…] 項已被激活, 點擊菜单[選項] - [格仔與條子…]
出現的格仔與條子對話框, 在 “樣版長度” 一欄輸入 2 in, 而“樣版高度”一欄則隨意輸入一個正數, 點擊[確定]按鈕
如沒勾選設定單向布料, 則系統會彈出警告提示自動開啟單向布料, 點擊[繼續]按鈕

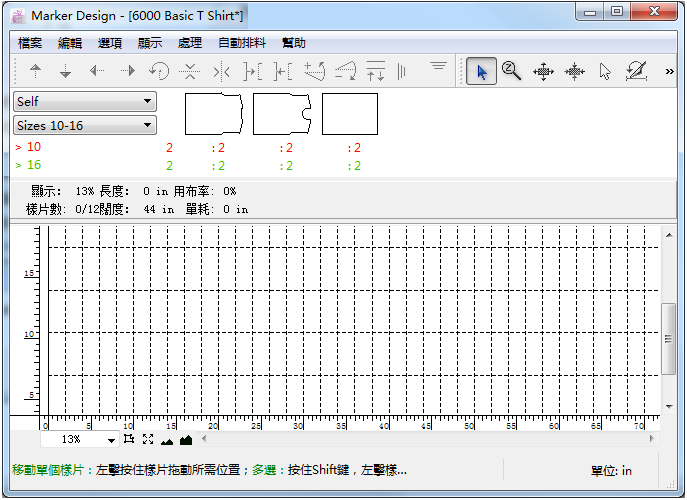

系統按設置 生成所需的豎條紋 並且自動開啟單向布料功能(自動開啟的單向布功能默認所有碼數件份都往一個方向, 用戶可按需設置各碼數件份的方向或者設置為交替)

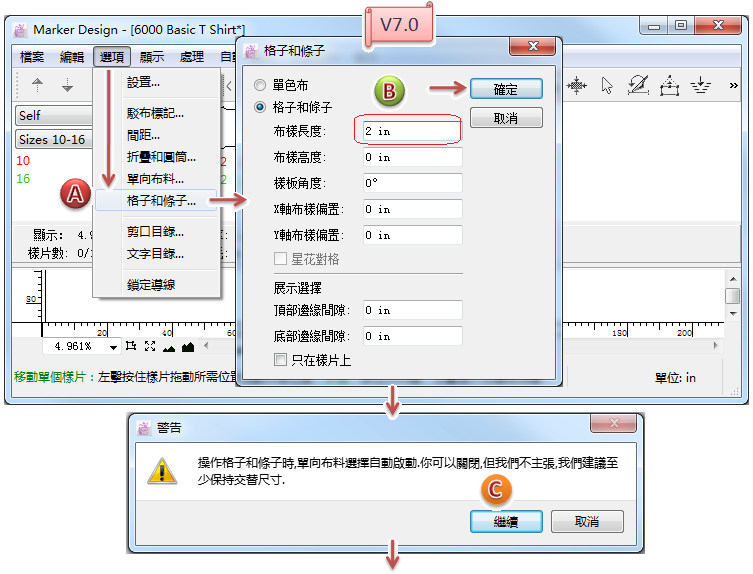

V7.0 設置直條紋步驟：直接點擊菜单[選項] - [格仔與條子…] 調出格仔與條子對話框按需在 “樣版長度” 一欄輸入所需數值, 點擊[確定]按鈕, 即可如上6.0步驟中第5、6步生成所需的豎條紋：

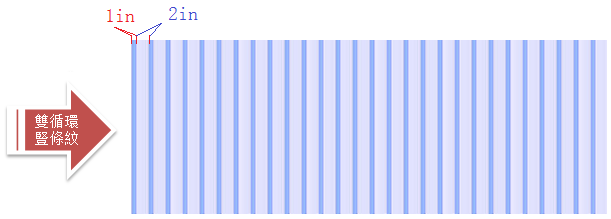

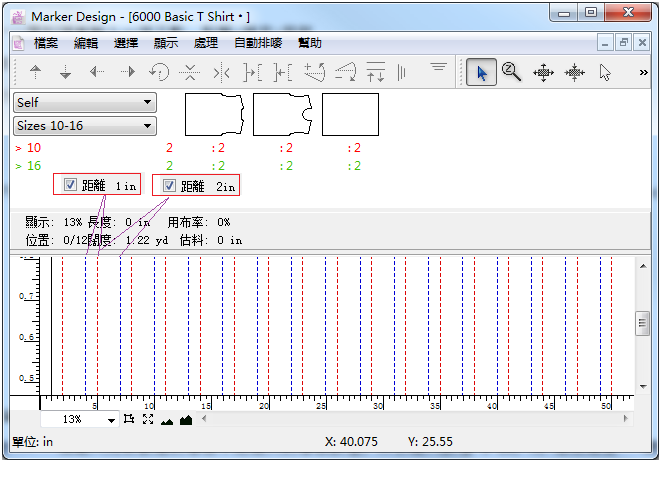

設置雙循環條紋, 比如：

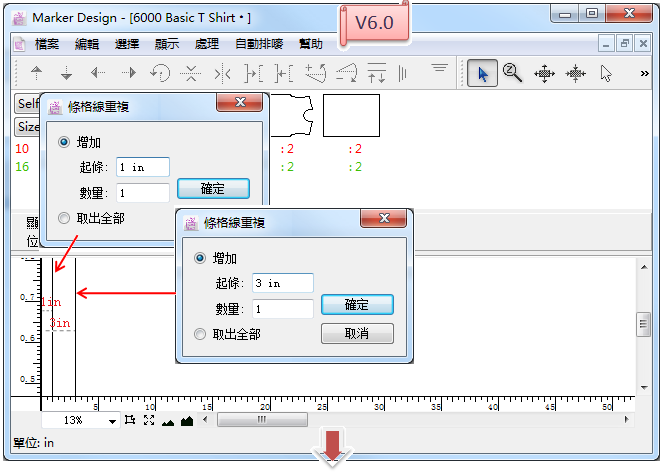

V6.0 設置雙循環條紋步驟：
先手動輸入具體數值創建兩導線：1 in 導線 & 3 in 導線

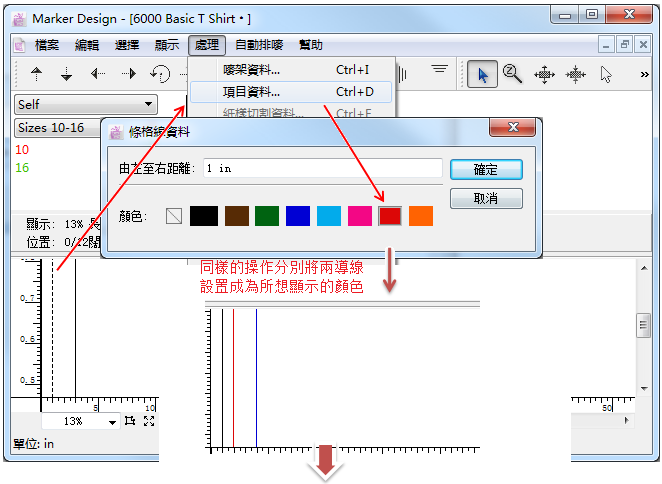

創建好導線後, 可按需選中導線, 點擊菜單[處理] - [項目資料] 調出條格線資料框設置顏色

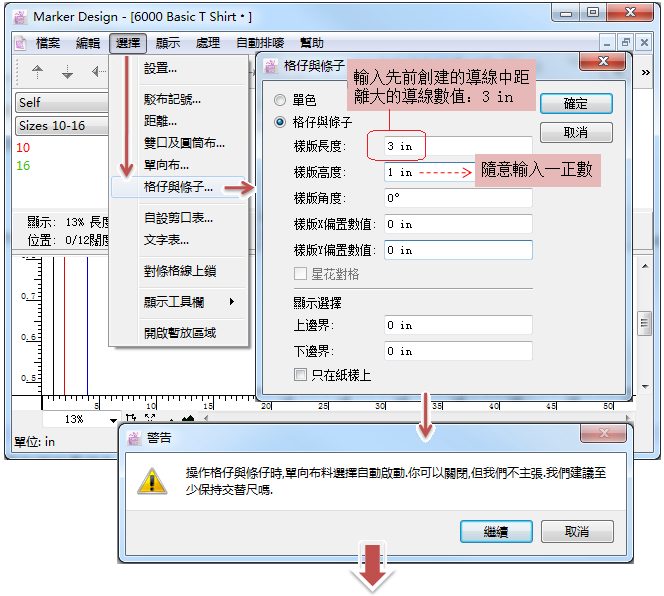

點擊菜单[選項] - [格仔與條子…] 調出格仔與條子對話框, 在 “樣版長度” 一欄輸入先前創建的導線中距離大的導線數值, 所以輸入數值 3 in, 而“樣版高度”一欄則隨意輸入一個正數, 點擊[確定]按鈕

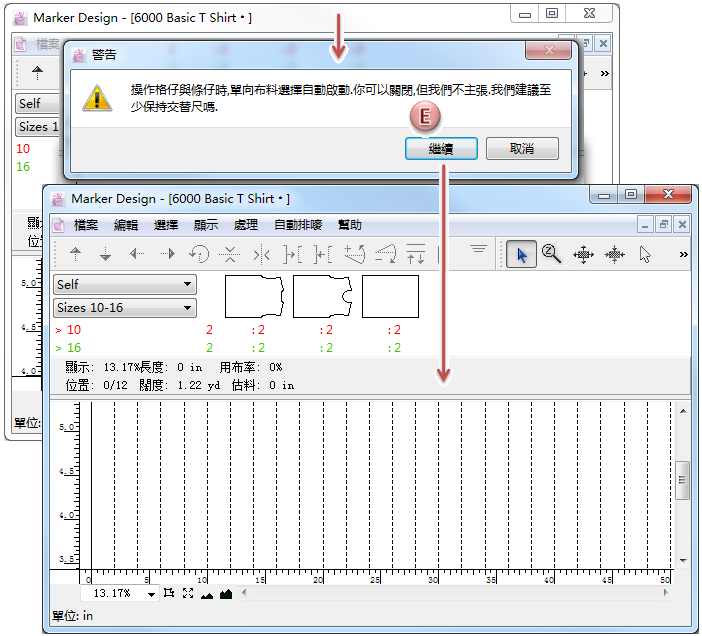

如沒勾選設定單向布料, 則系統會彈出警告提示自動開啟單向布料, 點擊[繼續]按鈕
系統按設置 生成所需的豎條紋 並且自動開啟單向布料功能(自動開啟的單向布功能默認所有碼數件份都往一個方向, 用戶可按需設置各碼數件份的方向或者設置為交替)
V7.0 設置雙循環條紋步驟：

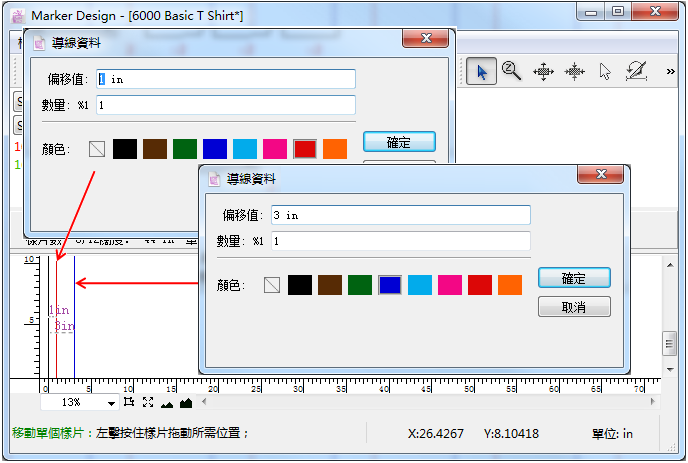

先手動輸入具體數值創建兩導線：1 in 導線 & 3 in 導線
Note
V7.0對創建導線對話框作了優化調整：

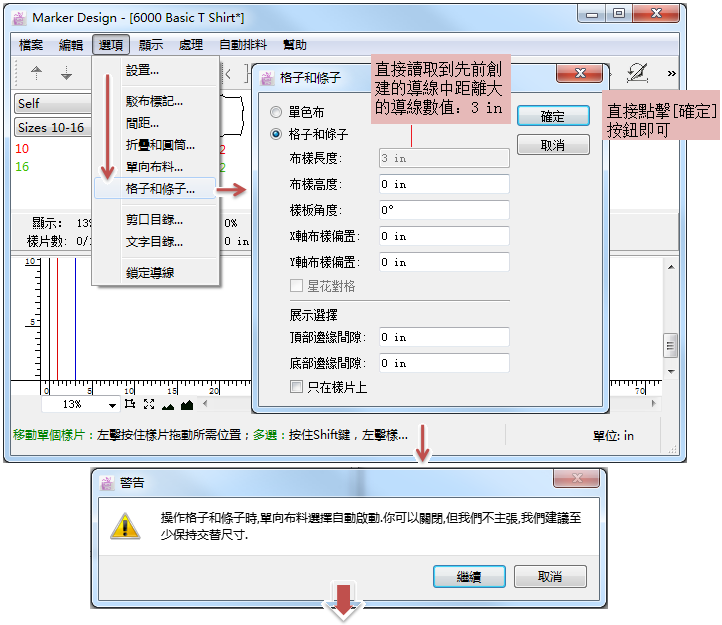

點擊菜单[選項] - [格仔與條子…] 調出格仔與條子對話框, “樣版長度” 一欄直接讀取到先前創建的導線中距離大的導線數值：3 in , 直接點擊 [確定] 按鈕即可.
Note
此處V7.0優化調整之處為：“樣版長度” “樣版高度” 欄位能自動讀取創建兩導線之距離大的導線數值, 並且數值可為零, 不需做設置時不用如6.0版本還需手動隨意輸一正數.
如沒勾選設定單向布料, 則系統會彈出警告提示自動開啟單向布料, 點擊[繼續]按鈕

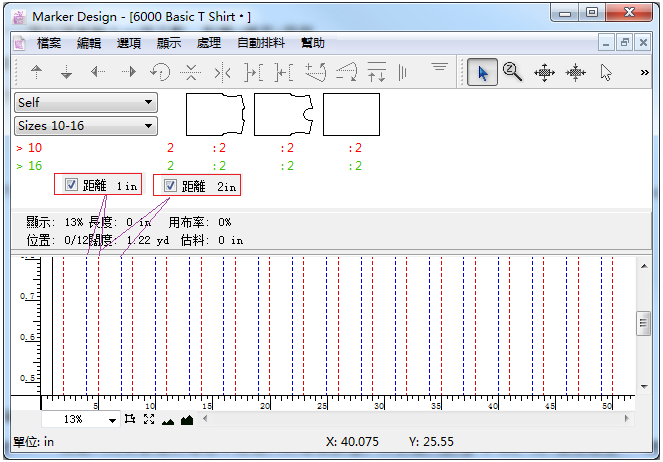

系統按設置 生成所需的豎條紋 並且自動開啟單向布料功能(自動開啟的單向布功能默認所有碼數件份都往一個方向, 用戶可按需設置各碼數件份的方向或者設置為交替)
Note
如有以上只是舉例介紹簡單的單循環豎條紋和比單循環豎條紋稍複雜的雙循環豎條紋, 如需設置複雜多循環豎條紋如：N循環條紋, 則第1步先按需設置出N條導線, 隨後則如上雙循環豎條紋一樣的步驟操作即可.

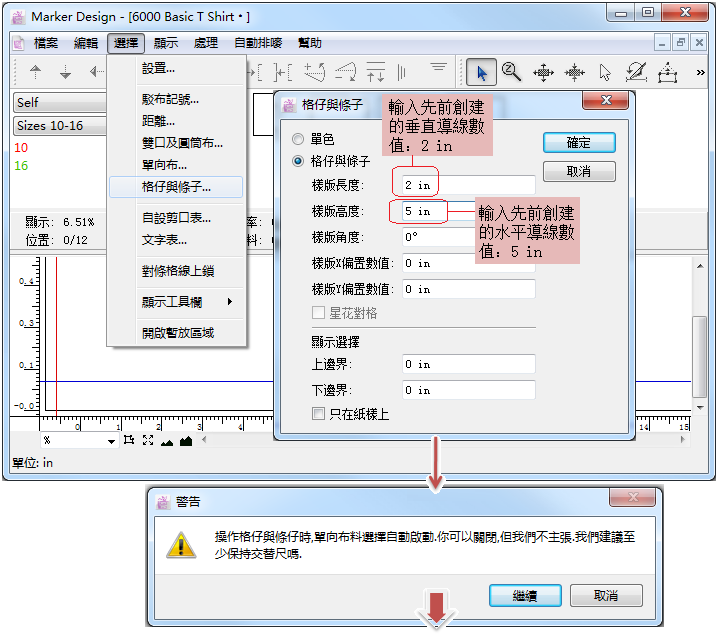

設置單循環格仔布料：
舉例說明：
V6.0 操作步驟：

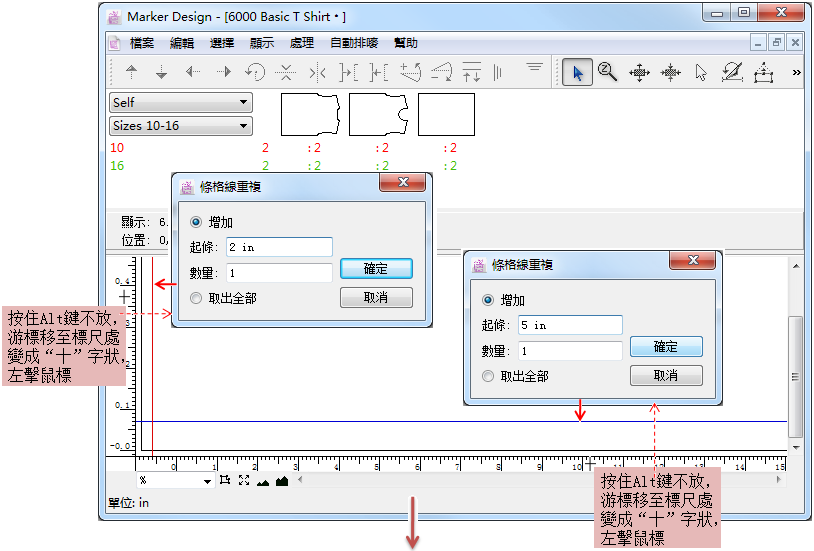

手動創建垂直導線：2 in導線 和 水平導線：5in 導線 (創建好導線後, 可按需選中導線, 點擊菜單[處理] - [項目資料] 調出條格線資料框設置顏色)
點擊菜单[選項] - [格仔與條子…] 調出格仔與條子對話框, 在 “樣版長度” 一欄輸入先前創建的垂直導線數值：2 in, “樣版高度” 輸入先前創建的水平導線數值：5 in, 點擊[確定]按鈕
如沒勾選設定單向布料, 則系統會彈出警告提示自動開啟單向布料, 點擊[繼續]按鈕

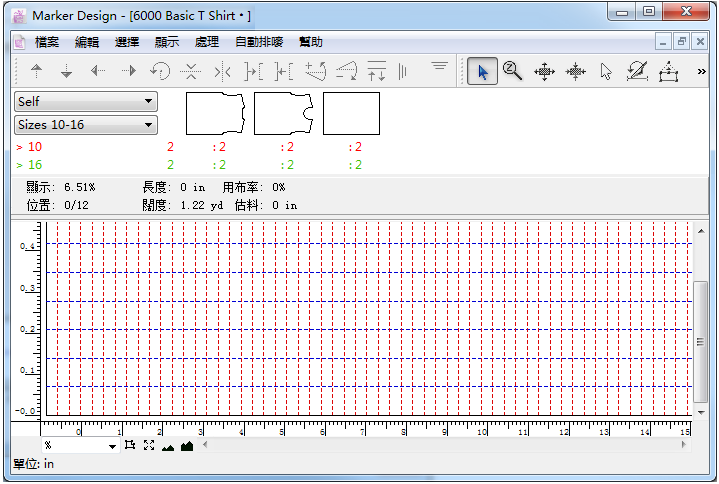

系統按設置 生成所需的格仔 並且自動開啟單向布料功能(自動開啟的單向布功能默認所有碼數件份都往一個方向, 用戶可按需設置各碼數件份的方向或者設置為交替)

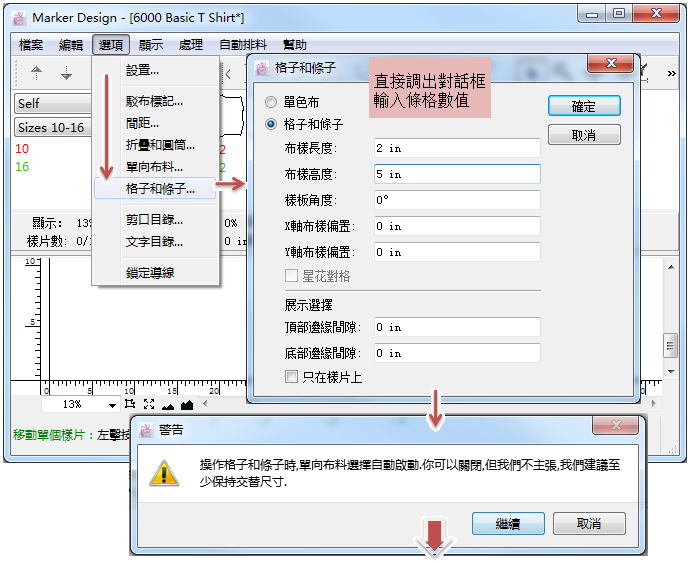

V7.0 操作步驟：
點擊菜单[選項] - [格仔與條子…] 調出格仔與條子對話框, 在 “樣版長度” 一欄輸入垂直重複線距離：2 in, “樣版高度” 輸入水平重複線距離：5 in, 點擊[確定]按鈕
如沒勾選設定單向布料, 則系統會彈出警告提示自動開啟單向布料, 點擊[繼續]按鈕
系統按設置 生成所需的格仔 並且自動開啟單向布料功能(自動開啟的單向布功能默認所有碼數件份都往一個方向, 用戶可按需設置各碼數件份的方向或者設置為交替)
Note
如需設置多循環格仔面料, 則如前面介紹多循環豎條紋操作步驟, 先按實際創建所需N條垂直導線 / 水平導線, 然後再調出格仔與條子對話框：
如果是V6.0, 則在 “樣版長度” 一欄輸入先前創建的垂直導線之最大數值, “樣版高度” 輸入先前創建的水平導線之最大數值, 點擊[確定]按鈕
如果是V7.0, 則“樣版長度” “樣版高度”兩欄已分別自動讀取先前創建之最大數值, 直接[確定]按鈕即可

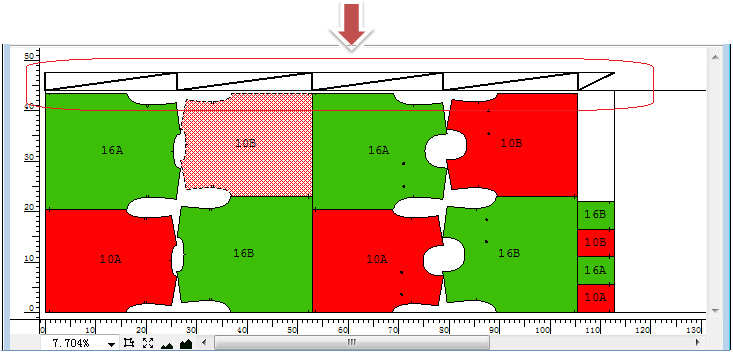

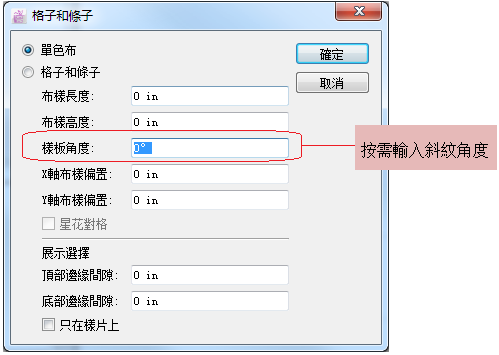

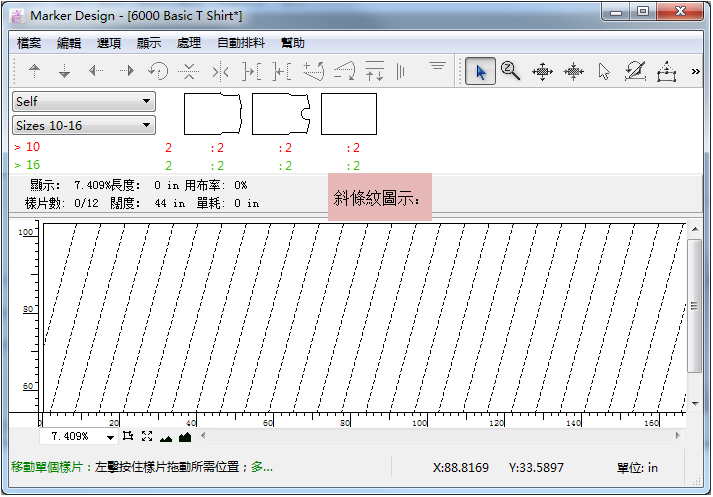

設置斜條紋布料：
步驟如上面介紹設置條紋步驟一樣, 只是調出調出格仔與條子對話框輸數值輸所需數值時, “樣版角度”一欄需按需輸入所需設置的角度：
Note
執行手動斜紋布料排料時, 直接取樣片下排料模擬區手動排料即可(樣片取下排料區即已隨斜紋傾斜所設置的角度); 如需執行自動排料排斜紋布料時, 則需先將全部待排樣片取下到排料模擬區(樣片取下排料區即已隨斜紋傾斜所設置的角度), 而後全選取下模擬區的所有樣片放到暫放區(關於暫放區的介紹和操作請查閱工具介紹章節的
暫放區工具介紹), 再行啟動自動排料(自動排料設置里需勾選
).

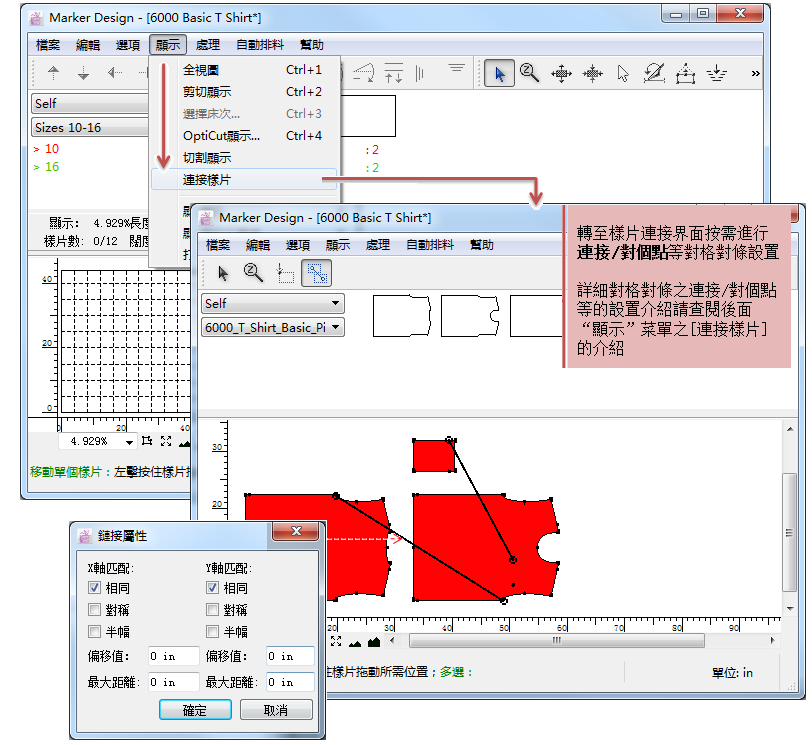

設置好條紋/格仔後, 如何進行對格對條排料¶
設置好條紋/格仔後, 需進行對格對條排料, 則：

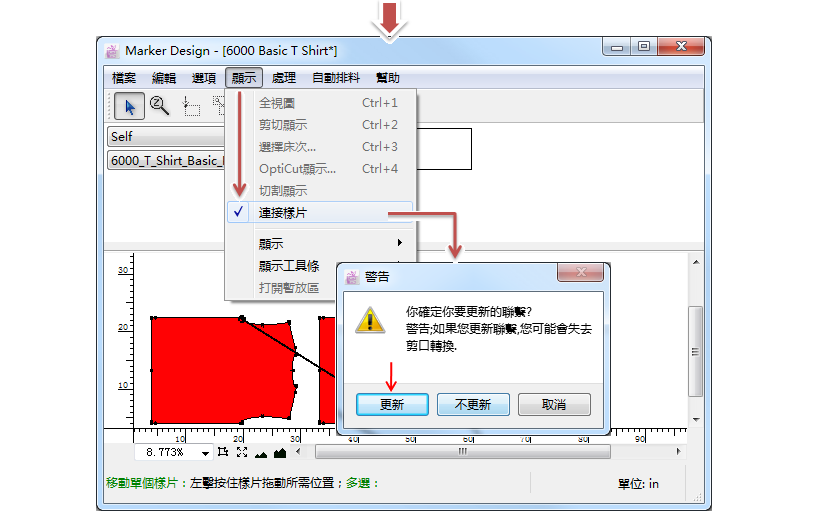

需先去需先去 [顯示] 菜單點擊 [聯繫紙樣] 轉至聯繫紙樣界面做 紙樣聯繫 / 對格點 等對格對條設置
設置完後再點擊菜單 [顯示] — [聯繫紙樣], 在出現的警告對話框點擊 [更新] 按鈕
完成以上步驟後, 執行自動排料即可
Note
詳細對格對條之連接/對個點 等的設置介紹請查閱後面“顯示”菜單之[連接樣片]的介紹.

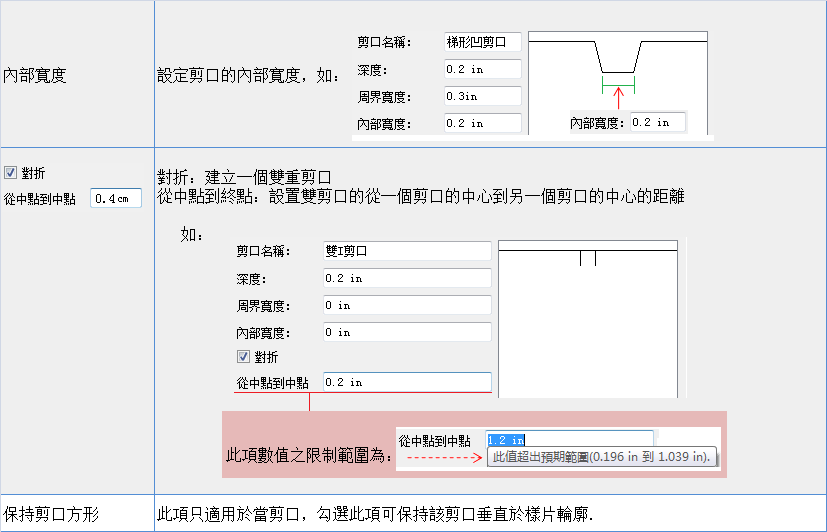

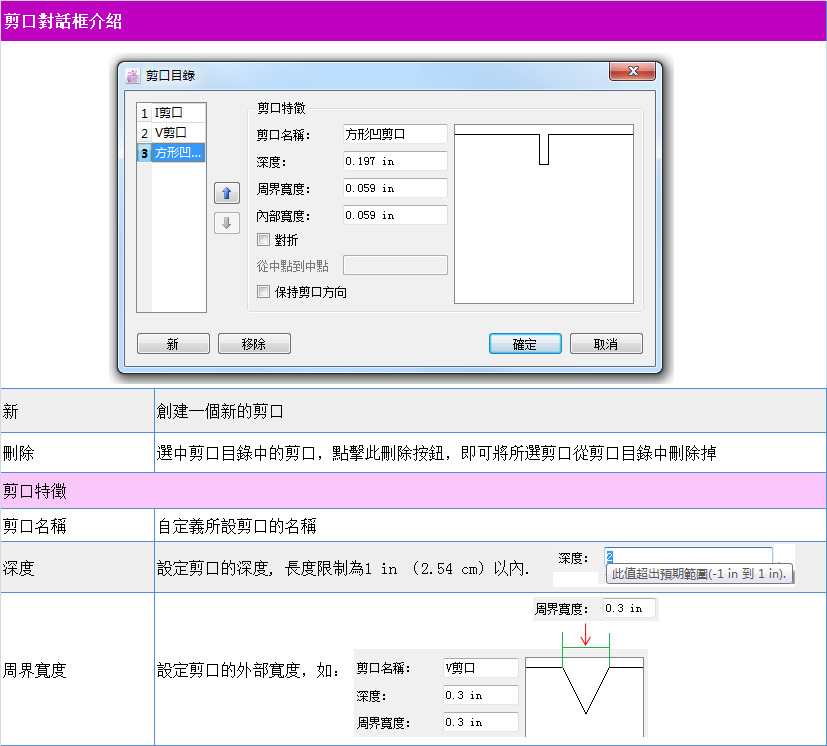

[剪口目錄…]¶
供用戶按需 創建/ 修改/ 刪除 剪口, 以在排料中轉換剪口之用.
Note
對話框中可輸數值的欄位可直接按需輸實際單位, 比如當前單位是英吋(in), 但是您需輸入的數值是0.5釐米(cm), 則可直接輸入0.5cm, 系統會自動進行單位的換算.

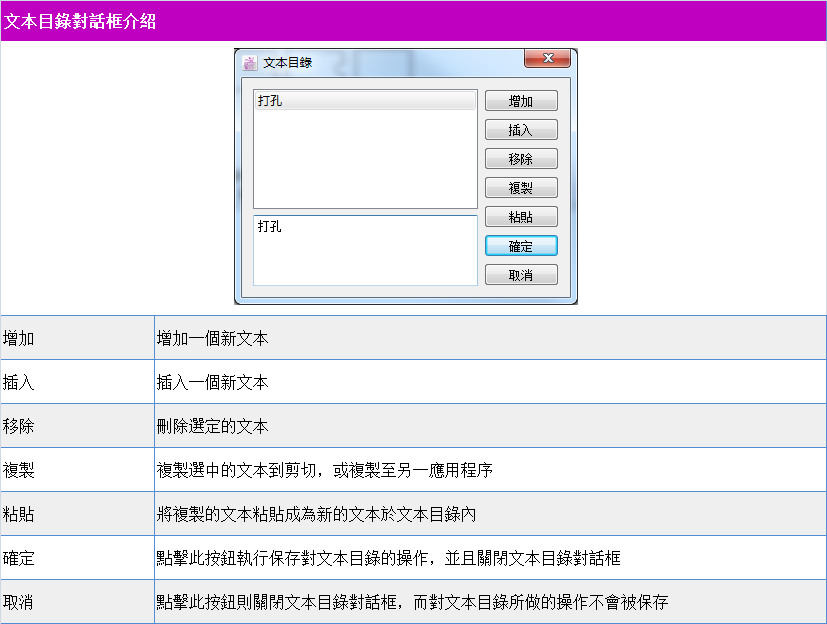

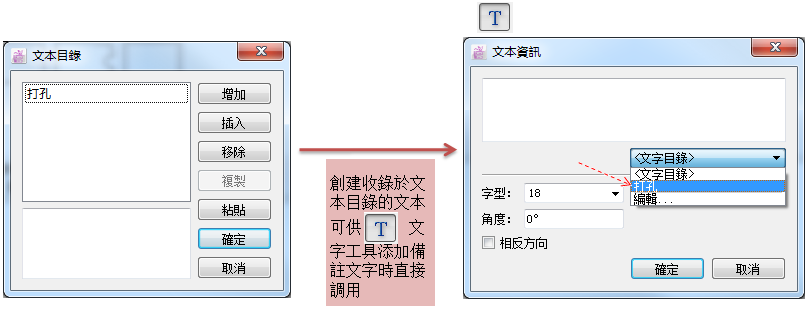

[文字目錄…]¶
供用戶預設好經常使用的文本信息, 供使用
文字工具時直接調用.
[鎖定導線]¶
介紹 [鎖定導線] 前, 先介紹如何創建導線.
如何創建導線：
方法1：隨意拖曳創建導線：游標移至標尺處, 左擊鼠標不放, 往排料區拖曳, 此時出現虛線, 拖曳至所需位置釋放鼠標, 則創建好一條導線：
方法2：輸入準確數值創建導線：按住 Alt 鍵不放, 游標移至標尺處(按需移至垂直標尺 / 水平標尺), 此時游標變成十字狀, 左擊鼠標,
Note

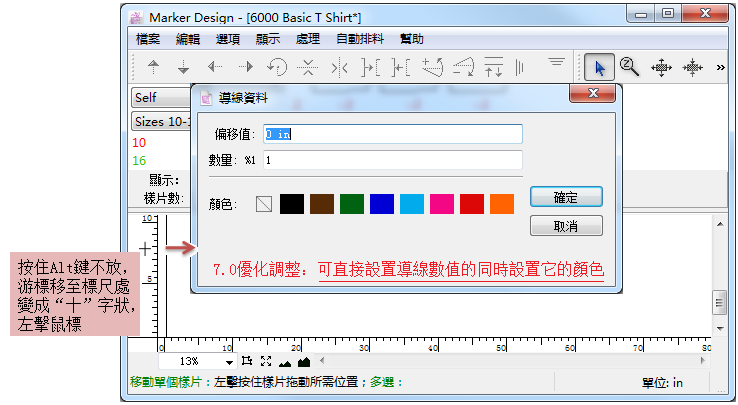

V6.0 和 V7.0 創建導線的方法一樣, 不同之處是方法2的導線對話框： 7.0 做了優化調整, 創建導線的對話框可設置數值的同時設置導線顏色; 而6.0版本要設定導線的顏色則需要先創建好導線之後, 再選中導線, 然後再點菜單 [處理] - [項目資料] 調出對話框修改顏色.
鎖定導線 / 解鎖導線:
鎖定導線： 點擊菜單 [選項](V6.0叫[選擇])- [鎖定導線], 則創建在排料區的導線即全部被上鎖, 變為 不可選、不可移動、不可修改 狀態. 菜單下[鎖定導線]項即變為[解鎖導線項].
解鎖導線： 點擊菜單 [選項](V6.0叫[選擇])- [解鎖導線], 則排料區的全部被鎖住了的導線全被解鎖, 變為可選可移動可修改狀態.
導線除了供設置條紋/格仔以對格對條之用, 還可配以排料時作參考線之用或者手動排料時作限制之用

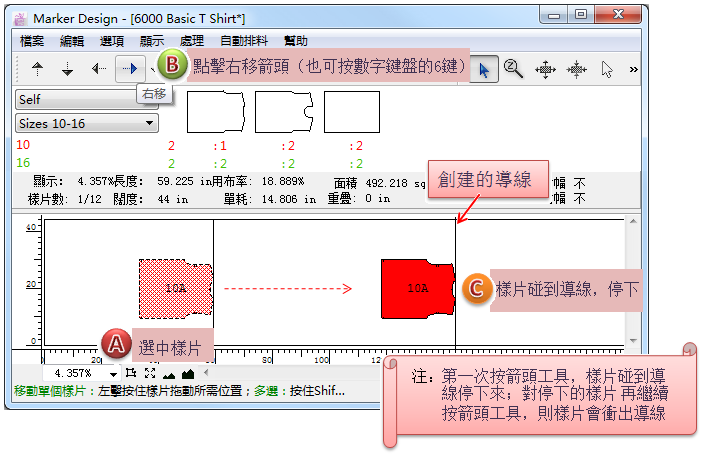

如：手動排料時作限制之用：
