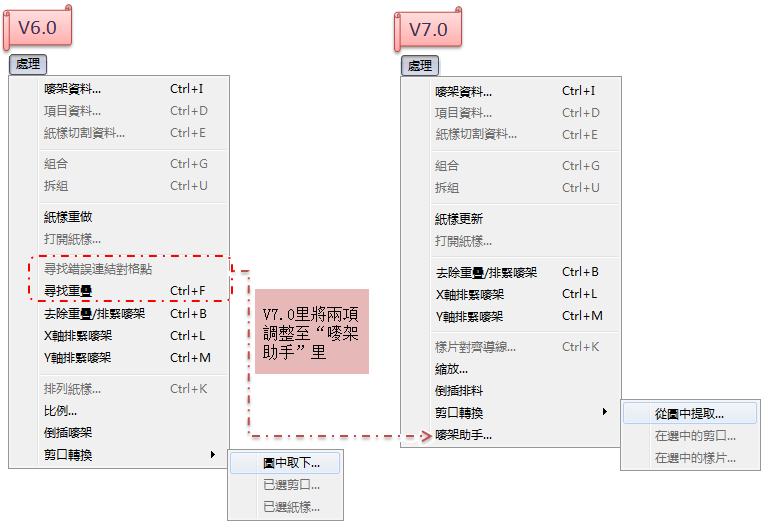

處理菜單提供如下選項：

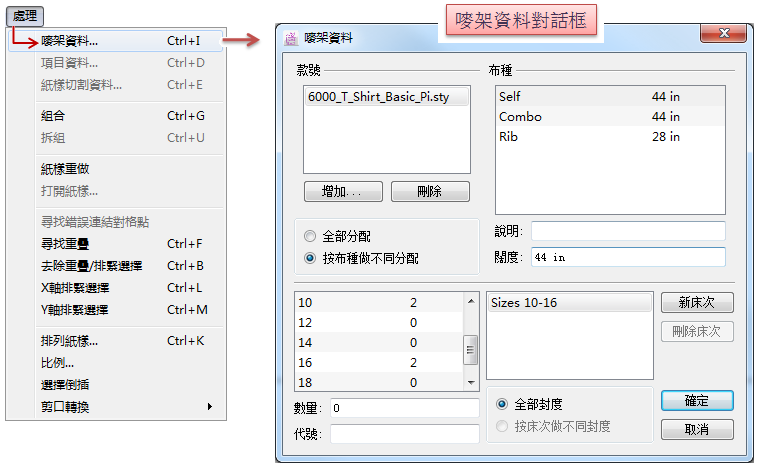

嘜架資料…¶
供用戶點擊以調出嘜架資料對話框查看/ 修改嘜架資料：
Note
嘜架資料對話框內容介紹, 請查閱本章節檔案菜單介紹新建嘜架處之嘜架資料對話框介紹.
項目資料…¶
供用戶調出所選對象之項目資料, 以查看/ 修改具體信息.
查看/ 修改 樣片信息¶

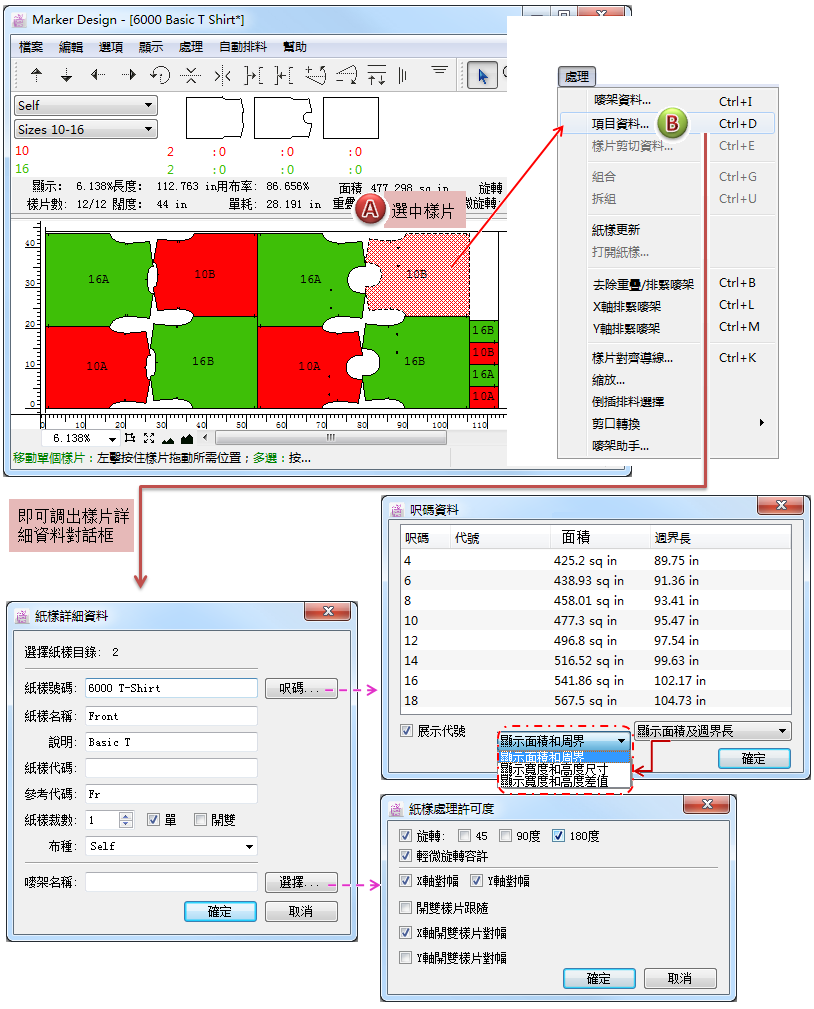

在排料模擬區選中樣片, 點擊菜單 [菜單] - [項目資料], 即可調出樣片詳細資料對話框以查看/ 修改相關信息：
Note

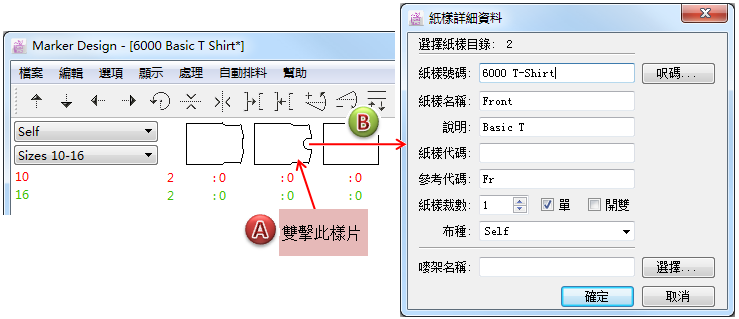

也可雙擊圖標區的樣片來調出紙樣詳細資料對話框：

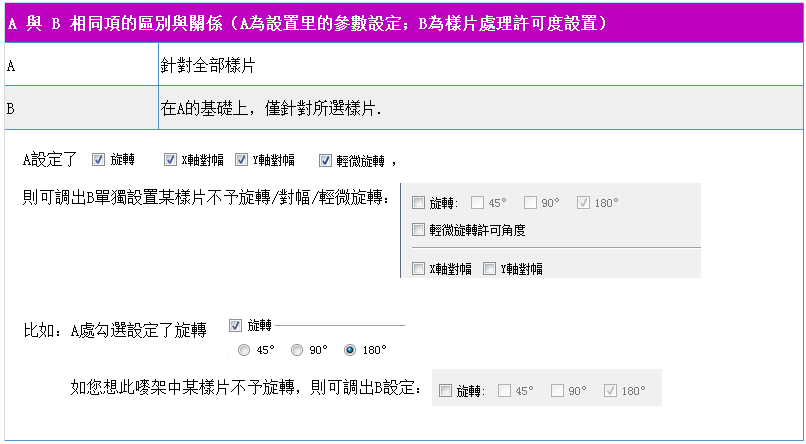

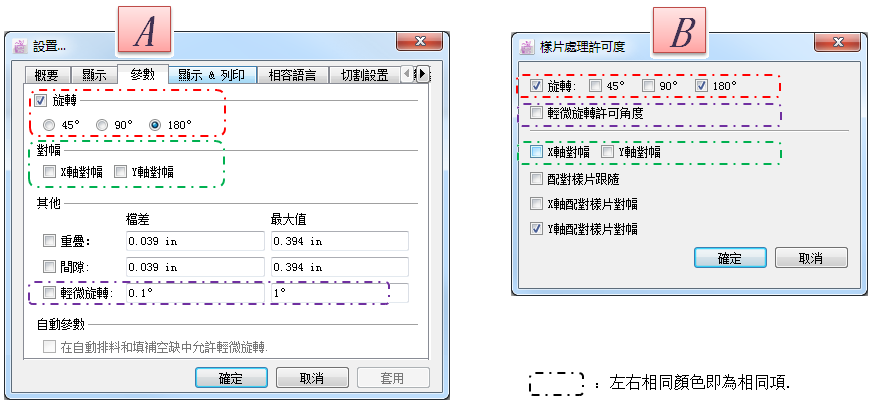

上圖樣片詳細資料對話框中的 紙樣處理許可度 與 菜單[選項] - [設置] 里的 參數 相同項的關係：

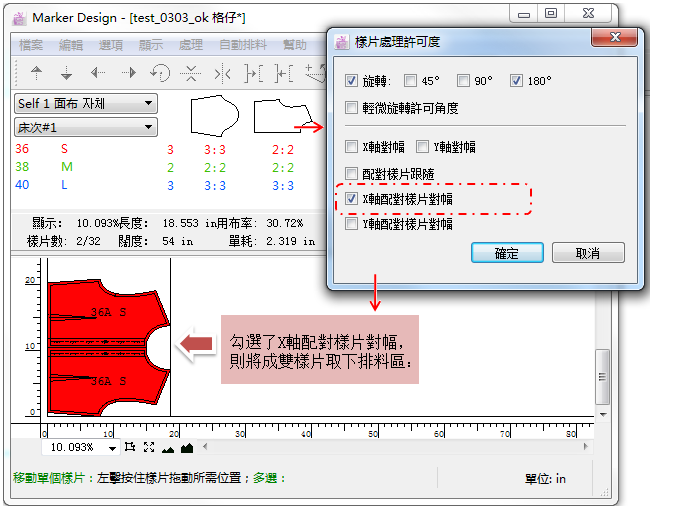

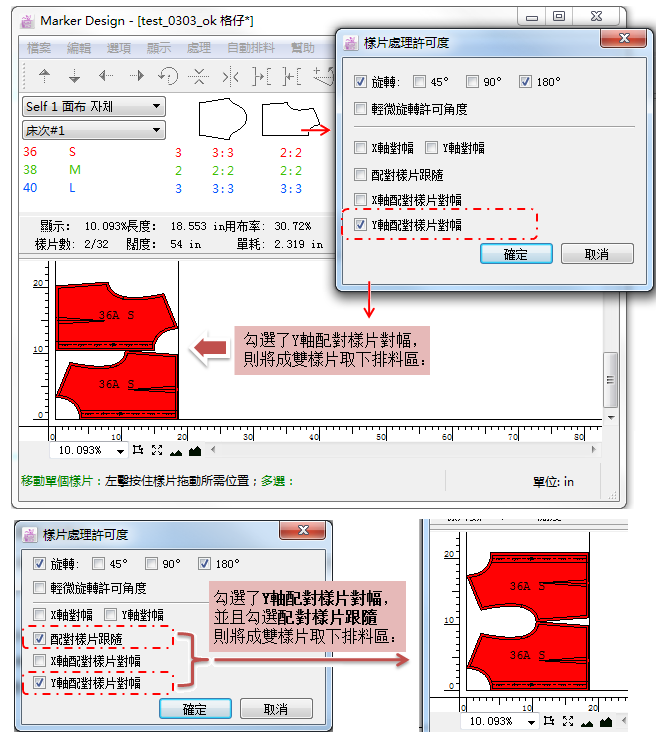

樣片詳細資料對話框中的 紙樣處理許可度 之X軸配對樣片對幅、Y軸配對樣片對幅、配對樣片跟隨 之舉例圖示說明：
查看/ 修改 導線資料¶

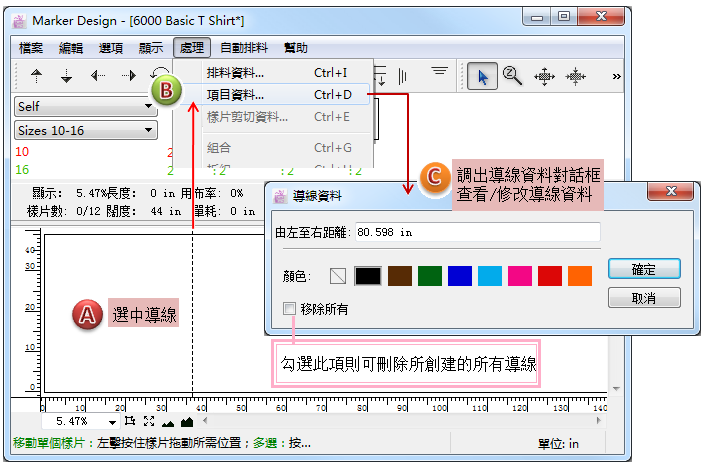

選中導線, 點擊菜單 [菜單] - [項目資料], 即可調出導線資料對話框以查看/ 修改導線距離、顏色等：
查看/ 修改 所添加的文字注釋¶

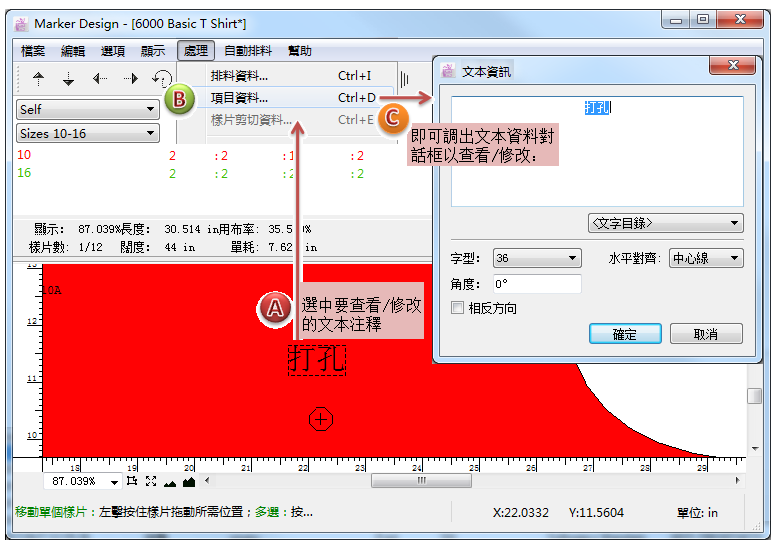

選中文本註解, 點擊菜單 [菜單] - [項目資料], 即可調出文本資料對話框以查看/ 修改 文本資料：
紙樣切割資料…¶
供查看/ 修改所選樣片的切割參數(切割順序、切割方向、切割速度), 此項需在裁割預覽界面方可使用.

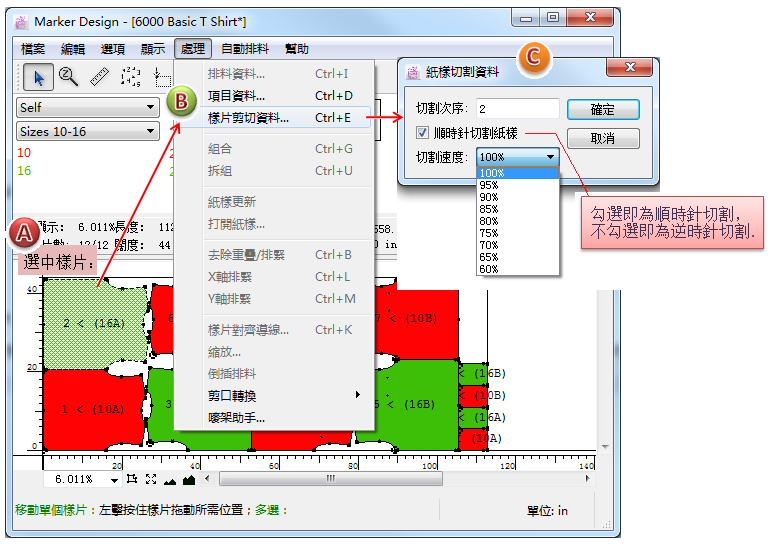

點擊菜單 [顯示] - [裁割預覽], 轉至裁割預覽界面, 此時, 選中所要查看的樣片, 點擊菜單 [處理] - [紙樣切割資料…] , 即可調出紙樣切割資料對話框以查看/ 修改：
組合¶
供用戶對樣片進行組合, 多個樣片被組合後即可整體移動以排料.
實際中, 用戶為了避免色差而需要將整件衣服或相鄰縫合的樣片組合後再行排料. 此時即可使用此功能.

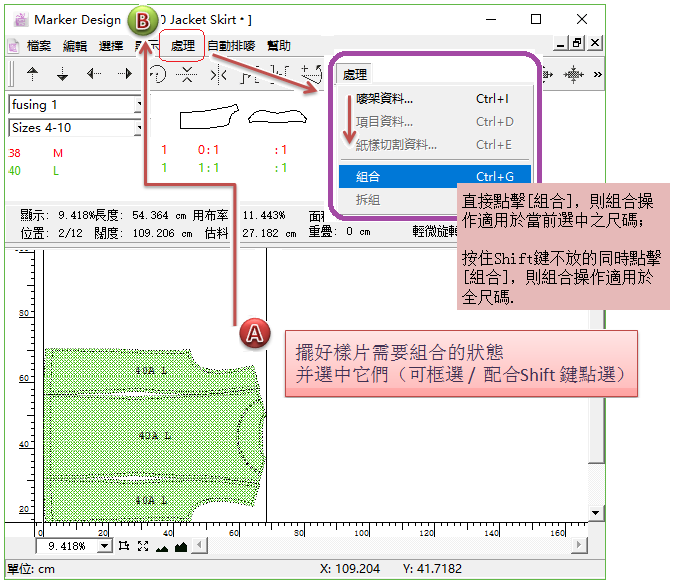

這樣操作：
將需要組合的N片樣片取下到排料區, 按需排好所取下的需組合的樣片
選中排好的需要組合的N片樣片(配合Shift鍵多選)
點擊菜單 [處理] - [組合] , 即可將所選的樣片組合到一起, 被視為一個整體
以上步驟之組合僅為 當前所選尺碼 之組合, 若第3步中, 按住鍵盤 Shift 鍵不放的同時點擊菜單 [處理] - [組合] 即適用於 全尺碼 (也就是對一個尺碼的樣片進行組合, 則此組合可被用於全部的尺碼上, 全部尺碼的此樣片均已被組合 / 拆分, 減少重複動作)
拆組¶
供對組合的樣片進行拆組之用.
這樣操作拆組：
排料區中選中已組合過的樣片
a: 針對單呎碼的組合: 直接點擊菜單 [處理] - [拆組] ; b: 針對全尺碼的組合：按住Shift 鍵不放的同時, 點擊菜單 [處理] - [拆組]
紙樣更新、打開紙樣¶
供用戶轉至紙樣更新界面以對排料中的紙樣進行樣片的刪除、替換、添加等操作, 也可將樣片複製粘貼至紙樣檔案中.
Note
打開紙樣 是配合 紙樣更新 使用的, 轉至紙樣更新界面之後, 打開紙樣 項方由灰色不可用狀態變為可用狀態.

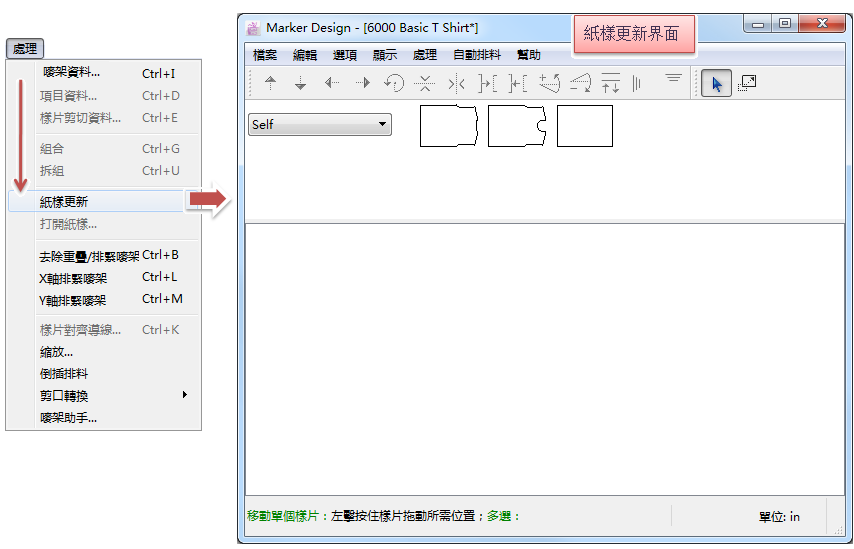

點擊菜單 [處理] - [紙樣更新] , 轉至紙樣更新界面：
紙樣更新界面工具介紹¶
指示標
供選擇一個或多個樣片.
比例
供對樣片進行放縮操作.

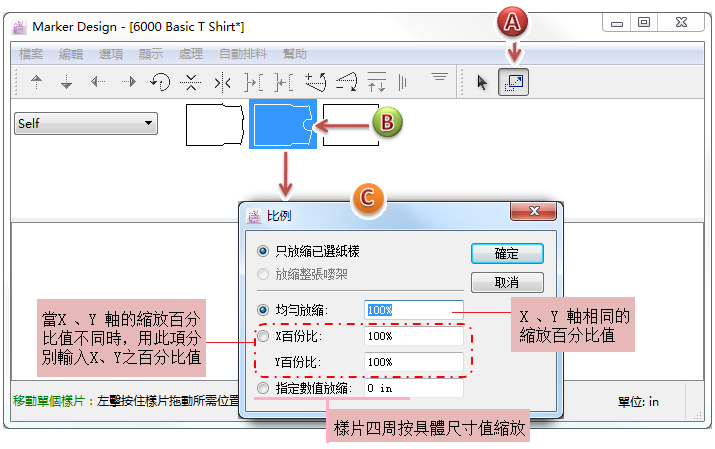

這樣操作：
點選
點擊需要作縮放操作的樣片
在出現的比例對話框按需填寫縮放值
如何將樣片複製粘貼至紙樣檔案中¶
當用以排嘜的紙樣檔案沒有或者丟失, 可從嘜架檔案里將樣片複製至紙樣軟件建立的新檔中.

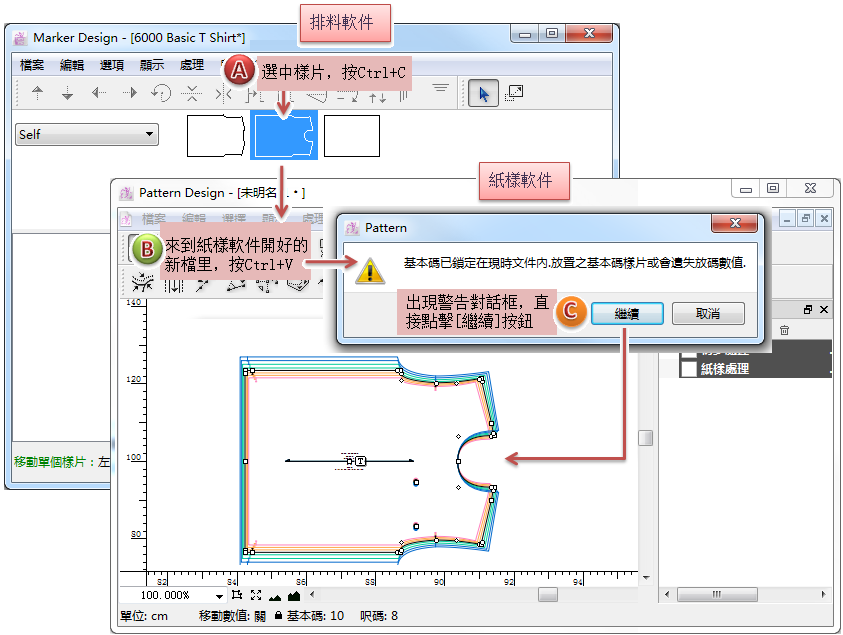

如何操作：
打開紙樣軟件建立新檔，並且根據嘜架檔案的尺碼做好尺碼設定
嘜架這邊點擊菜單 [處理] - [紙樣更新] , 轉至紙樣更新界面
選中要複製的樣片, 點擊菜單 [編輯] - [複製] (或者直接按鍵盤 Ctrl + C ) 執行複製命令
來到前面開啟好的弄好尺碼設定的軟件新檔, 點擊菜單 [編輯] - [粘貼] (或者直接按鍵盤 Ctrl + V ) 執行粘貼命令, 此時會出現警告對話框, 直接點擊 “繼續” 即可

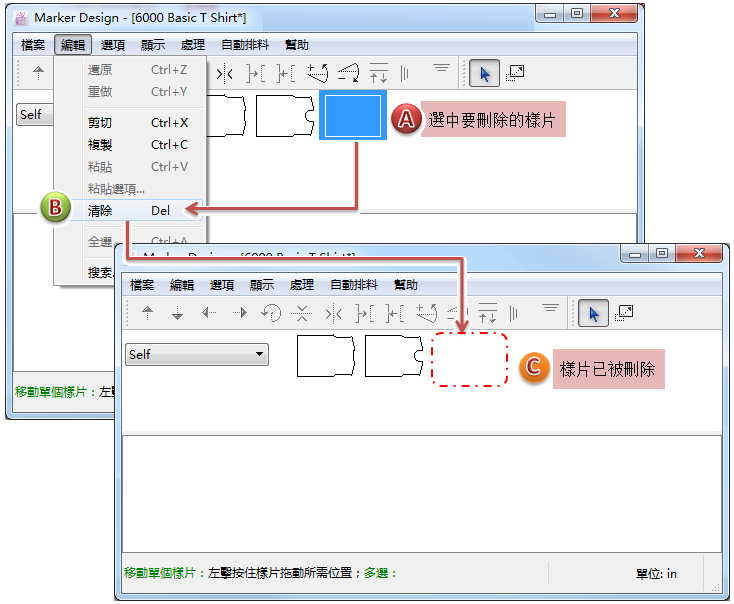

如何刪除嘜架中的樣片¶
用
如何替換樣片、添加新樣片¶
做樣片替換 / 添加新樣片之操作前, 先執行 [打開紙樣] 操作：

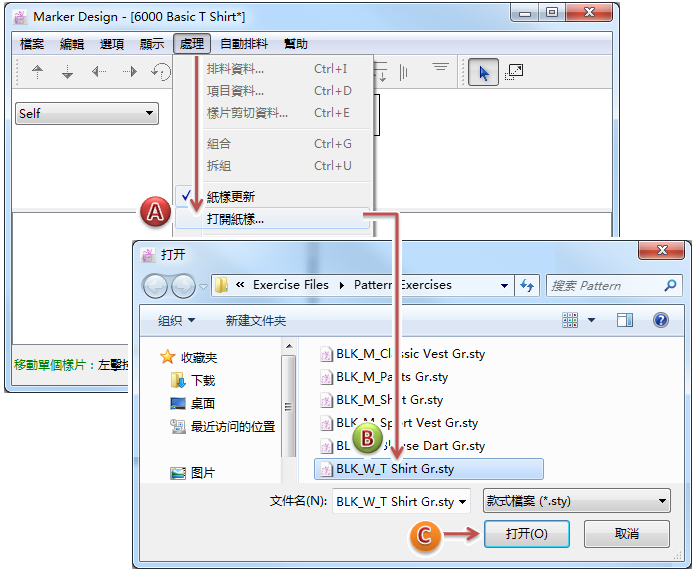

在紙樣更新界面, 點擊菜單 [處理] - [打開紙樣]
在出現的對話框按實際去到相應的路徑下選中所需紙樣檔案, 點擊 [打開] 按鈕

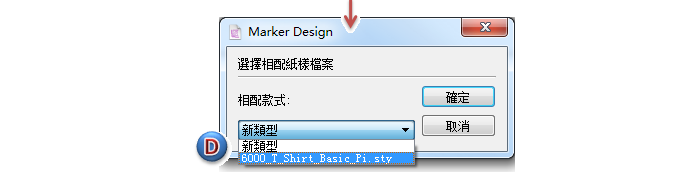

在彈出的對話框中按需選擇：
如果所打開的紙樣檔案和當前嘜架檔案的紙樣之尺碼設置相同, 則在相配款式下拉菜單中選擇當前嘜架檔案的紙樣檔案的名稱;
如果所打開的紙樣檔案和檔案嘜架檔案的紙樣之尺碼設置不同, 則在相配款式下拉菜單中選擇 “新款式” (選用”新款式”項, 則後續替換/添加了樣片後, 需點擊菜單 [處理] - [嘜架資料] 輸入按需輸入排料件數)
點擊 [確定] 按鈕, 打開所需紙樣檔案

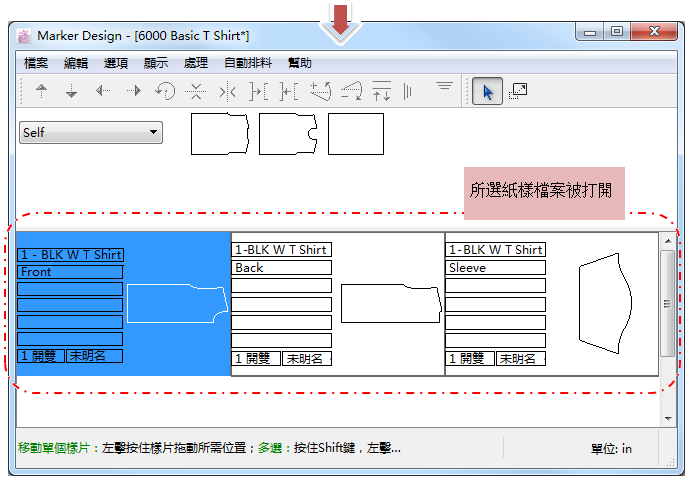

打開了所需紙樣檔案後, 即可進行樣片替換 / 添加新樣片之操作了.

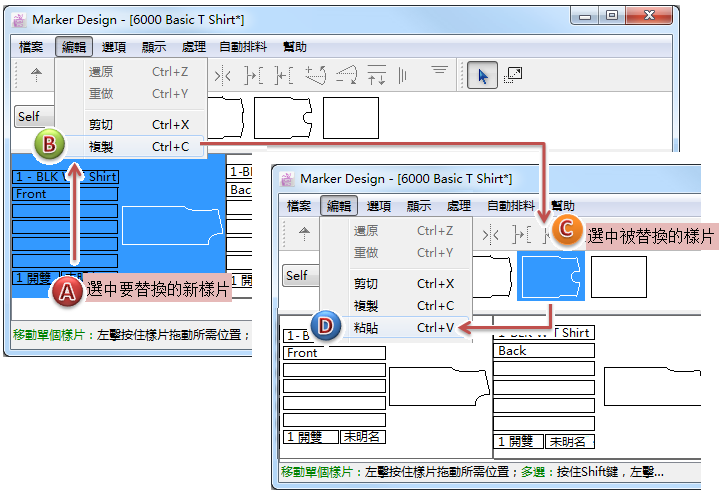

如何替換樣片：
在打開的紙樣檔案中選中需要替換的新的樣片, 點擊菜單 [編輯] - [複製] (或者直接按鍵盤 Ctrl + C ) 執行複製命令

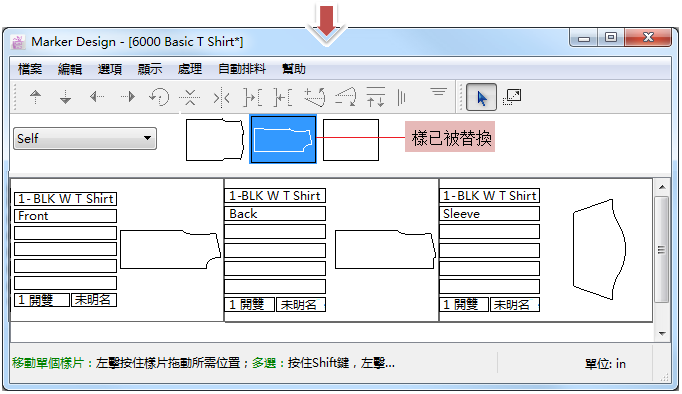

在圖表區選中被替換的樣片, 點擊菜單 [編輯] - [粘貼] (或者直接按鍵盤 Ctrl + V ) 執行粘貼命令, 則查看圖表區, 樣片已被替換

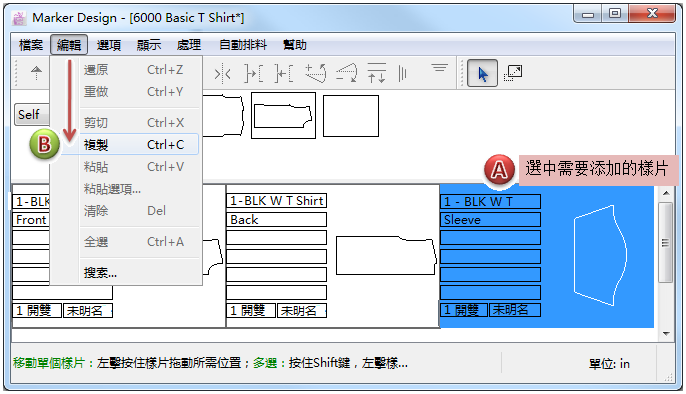

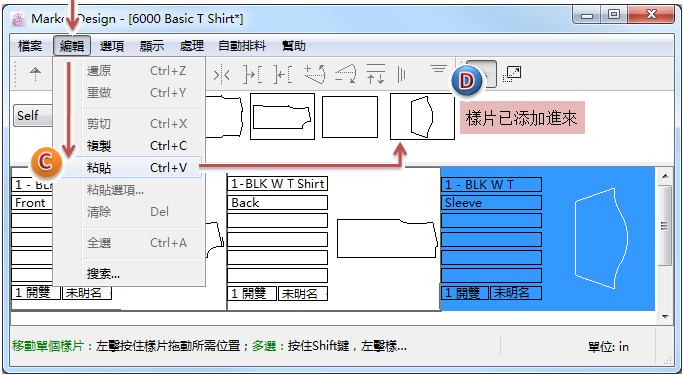

如何添加新樣片：
在打開的紙樣檔案中選中需要添加的新的樣片, 點擊菜單 [編輯] - [複製] (或者直接按鍵盤 Ctrl + C ) 執行複製命令
點擊菜單 [編輯] - [粘貼] (或者直接按鍵盤 Ctrl + V ) 執行粘貼命令, 則查看圖表區, 樣片已被添加進來
如何保存以上所做的樣片的刪除、替換、添加等操作, 將之更新到嘜架中:

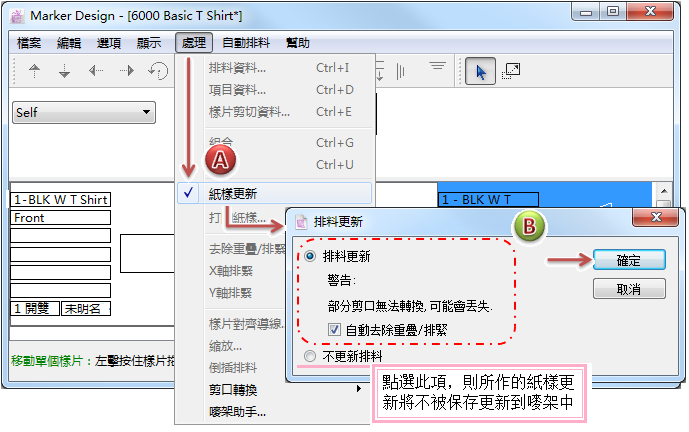

點擊菜單 [處理] - [紙樣更新], 在出現的警告對話框中點選 [排料更新] , 可按需勾選“自動去除重疊/排緊”, 點擊 [確定] 按鈕執行更新：
去除重疊/排緊嘜架¶
當排好的嘜架有重疊/ 間隙, 可點擊此項一鍵去除重疊/ 去除間隙排緊嘜架.
去除重疊：

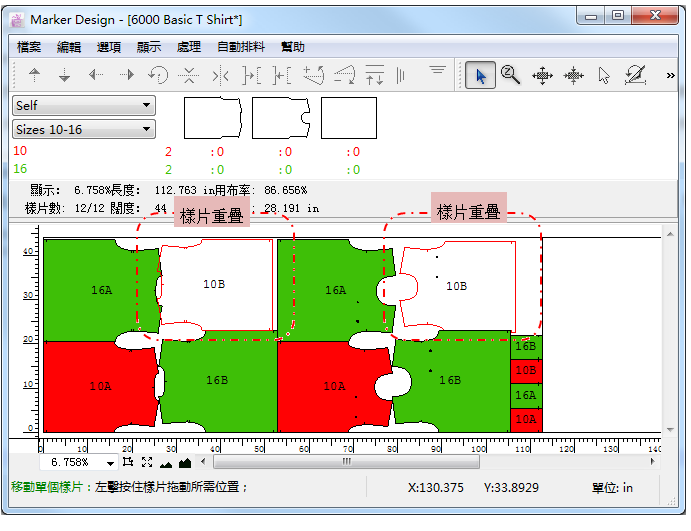

如下圖中, 有部分樣片重疊了：

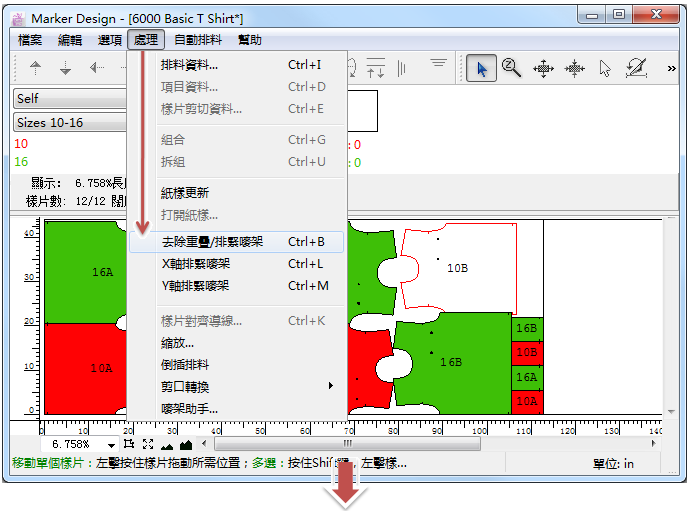

點擊菜單 [處理] - [去除重疊/排緊嘜架], 將重疊去除：
排緊嘜架

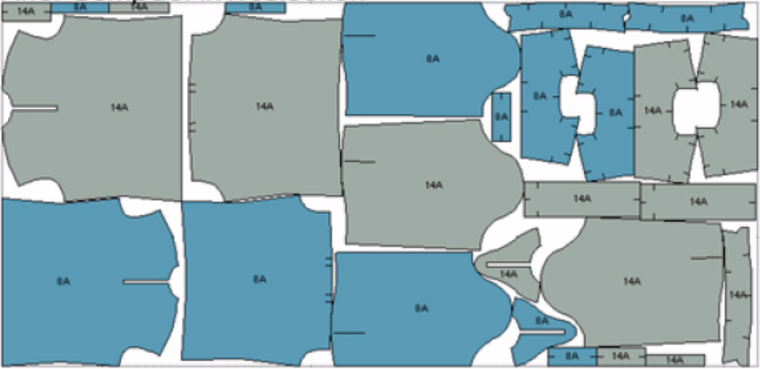

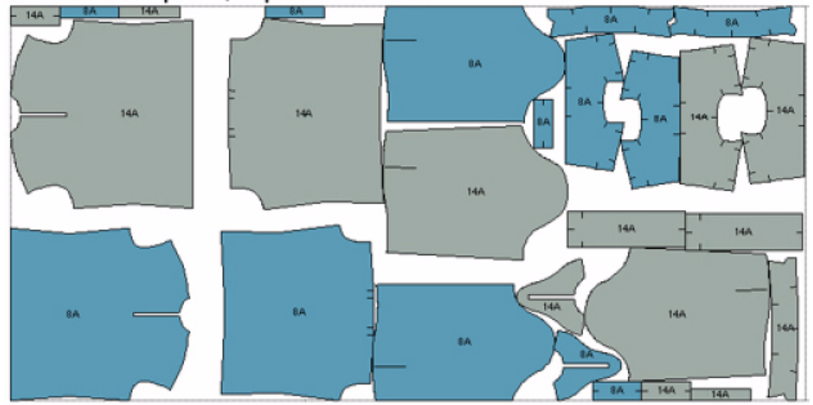

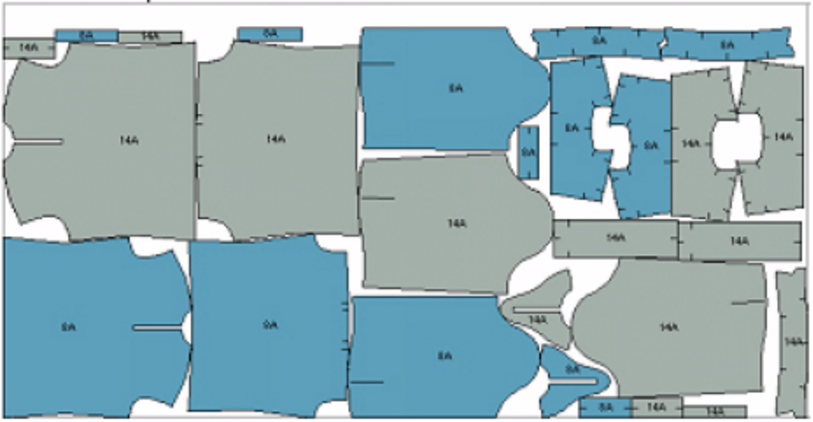

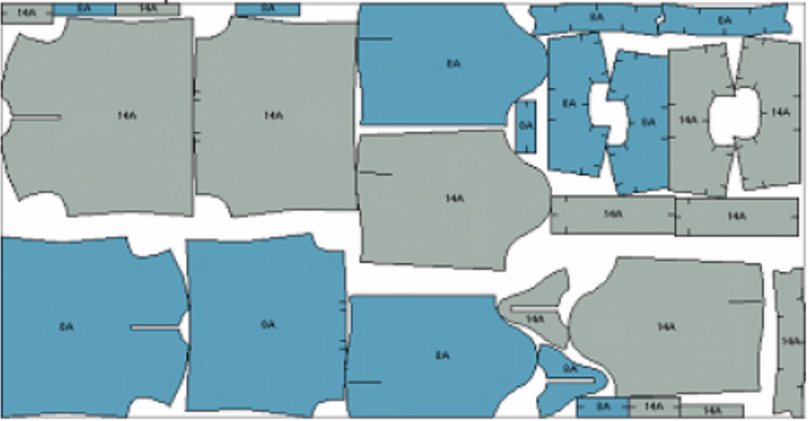

如下圖中, 樣片間有空隙, 不夠省料:

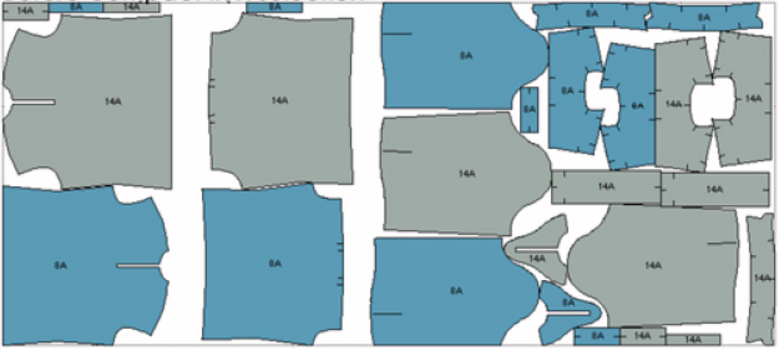

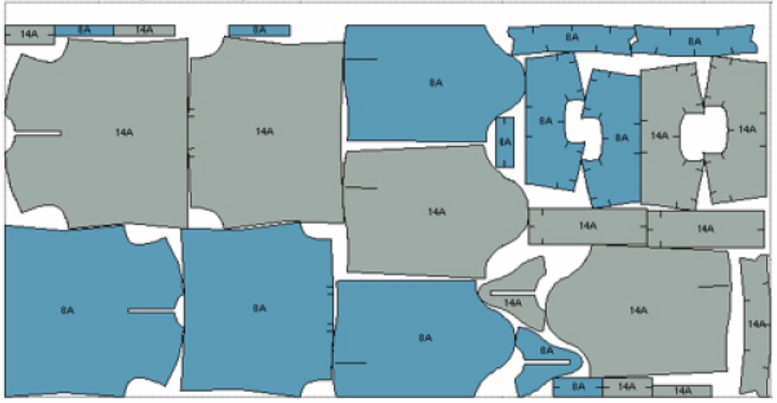

點擊菜單 [處理] - [去除重疊/排緊嘜架], 將嘜架排緊：
Note
先選擇裁片再點擊 [去除重疊/排緊嘜架] 則是針對所選的樣片作嘜架的去除重疊/ 排緊嘜架; 如不作選擇直接點擊 [去除重疊/排緊嘜架], 則針對整個嘜架作調整.
X軸排緊嘜架¶
對所選的樣片/ 整個嘜架在X軸方向上作排緊操作.
Note
先選擇裁片再點擊 [X軸排緊嘜架] 則是針對所選的樣片作排緊操作; 如不作選擇直接點擊 [X軸排緊嘜架] , 則針對整個嘜架作排緊操作.
X軸排緊嘜架前:
X軸排緊嘜架後:
Y軸排緊嘜架¶
對所選的樣片/ 整個嘜架在Y軸方向上作排緊操作.
Note
先選擇裁片再點擊 [Y軸排緊嘜架] 則是針對所選的樣片作排緊操作; 如不作選擇直接點擊 [X軸排緊嘜架] , 則針對整個嘜架作排緊操作.
Y軸排緊嘜架前:
Y軸排緊嘜架後:
樣片對齊導線…¶
供用戶排嘜時, 用導線作參考, 進行樣片的對齊操作.
做樣片對齊導線操作前需先繪製出所需導線.
Note
關於如何繪製導線請參閱第一章節 導線介紹 的介紹說明.
如何作樣片對齊導線操作¶

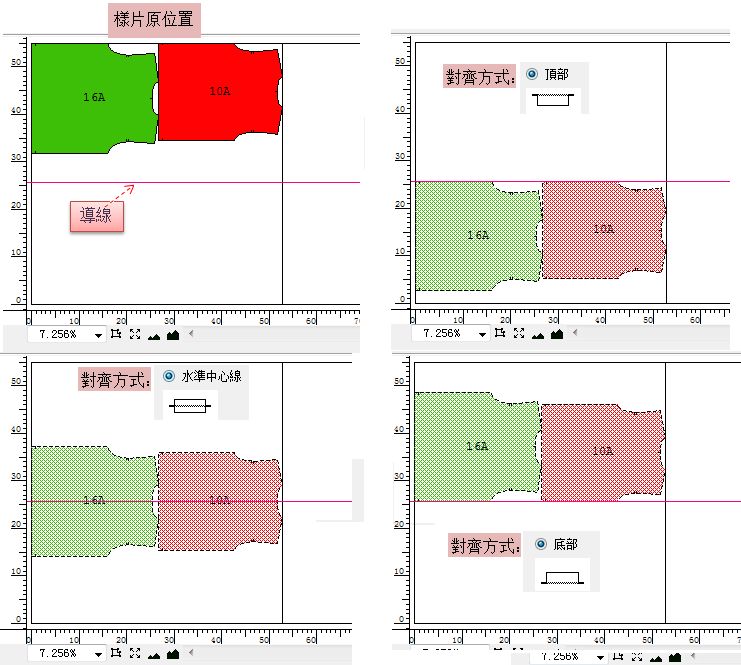

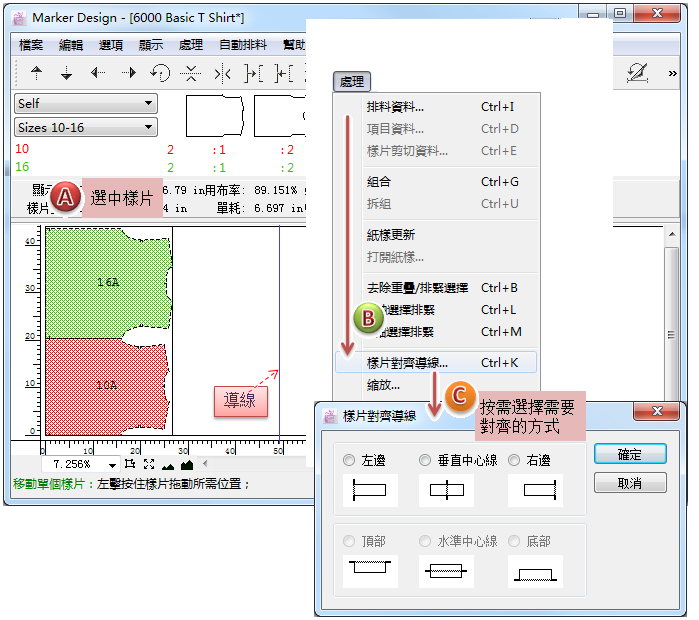

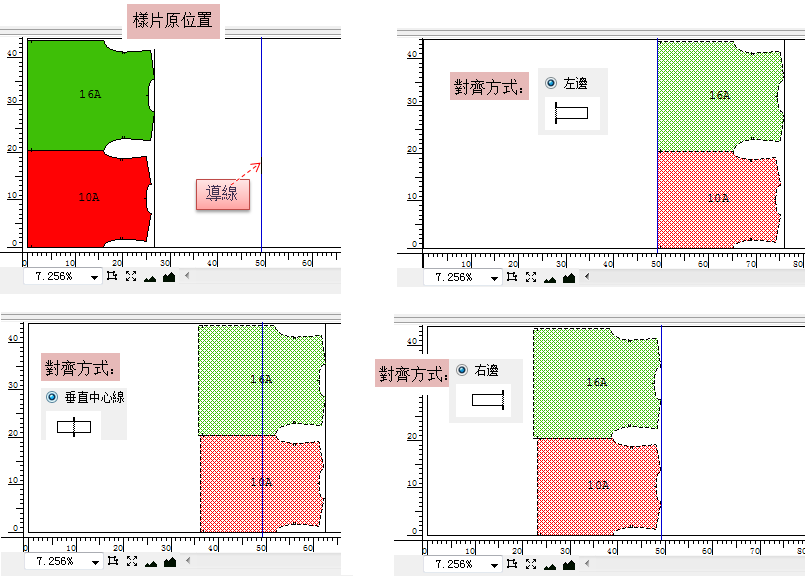

選中需要作對齊操作的樣片, 點擊菜單 [處理] - [樣片對齊導線…], 在彈出的樣片對齊導線對話框里按需選擇對齊方式, 點擊 [確定] 執行操作.
縮放…¶

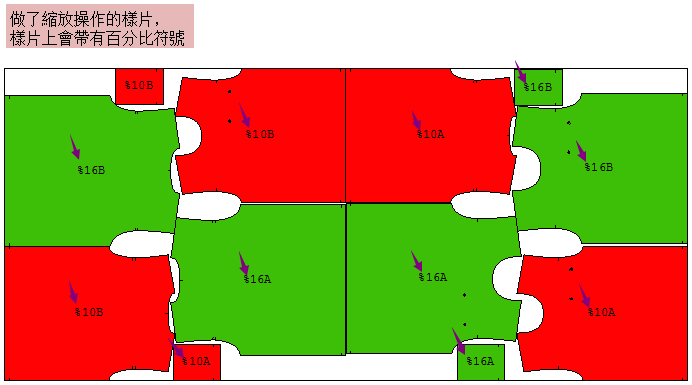

供用戶對所選樣片/ 整個嘜架所有樣片進行縮放操作.
若是針對整個嘜架所有樣片進行放縮操作, 則可直接點擊 [縮放] 按鈕;
如果需對個別樣片進行縮放操作, 則需先選中相應的樣片, 再去點擊 [縮放] 按鈕.

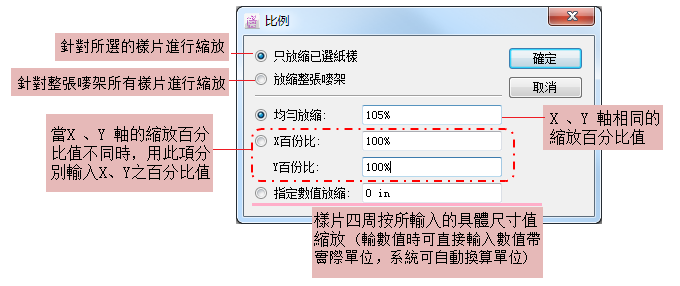

點擊 [縮放] 按鈕, 即可調出縮放對話框：
倒插排料¶

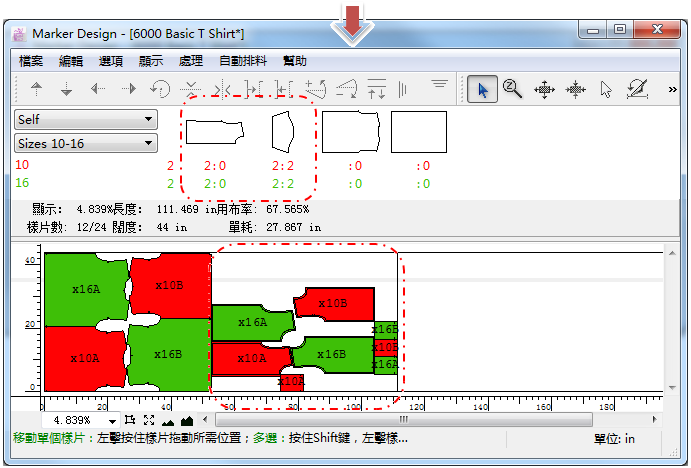

倒插排料可以複製排料區的樣片排料樣式, 選裝180°加在當前嘜架後面.
Note

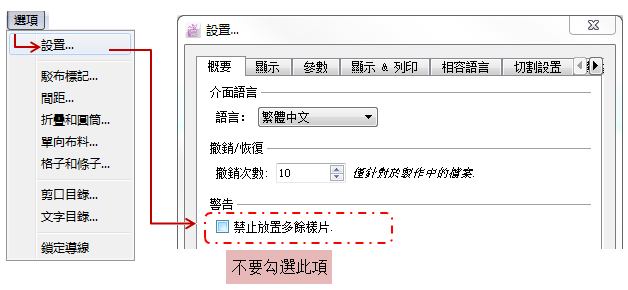

為能啟用 [倒插排料] , 需取消勾選 “ 禁止放置多餘樣片 ” ：

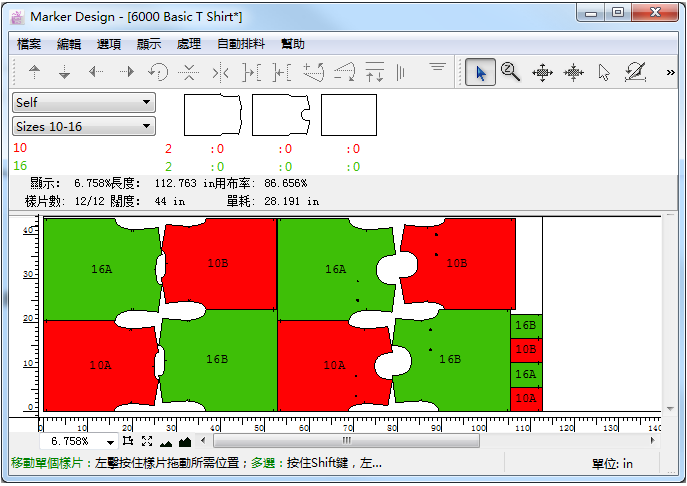

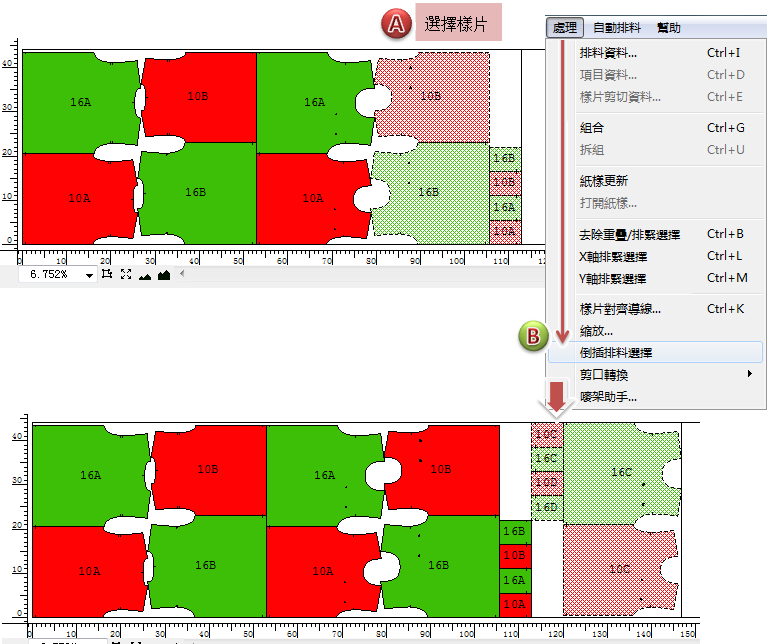

如何做倒插排料：
在排料區中選擇需要操作的樣片
點擊菜單 [處理] - [倒插排料]
則所選的樣片按照原來的樣式旋轉180°後加在當前嘜架後面
剪口轉換¶
供用戶對樣片作剪口轉換之用, 當需要改變剪口樣式時, 無需轉至紙樣軟件拿取相應的紙樣檔案進行剪口轉換操作, 簡化操作.
剪口轉換項提供三個選項：
對圖表區的樣片作剪口轉換¶
這樣操作：

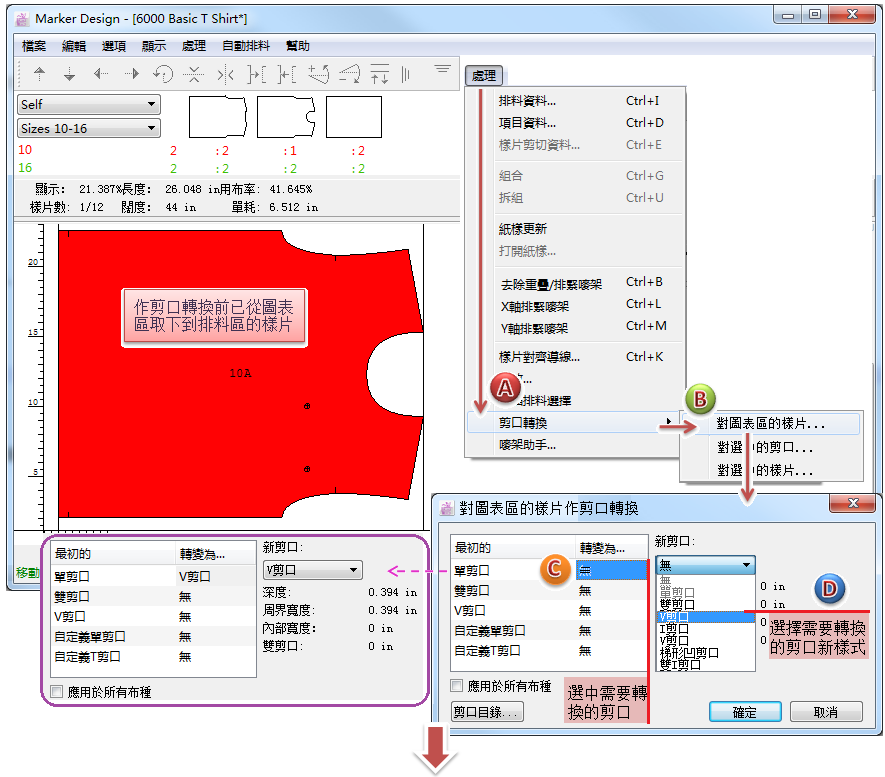

直接点击菜單 [處理] - [剪口轉換] - [對圖表區的樣片…], 在出現的剪口轉換對話框按需作剪口轉換：
Note

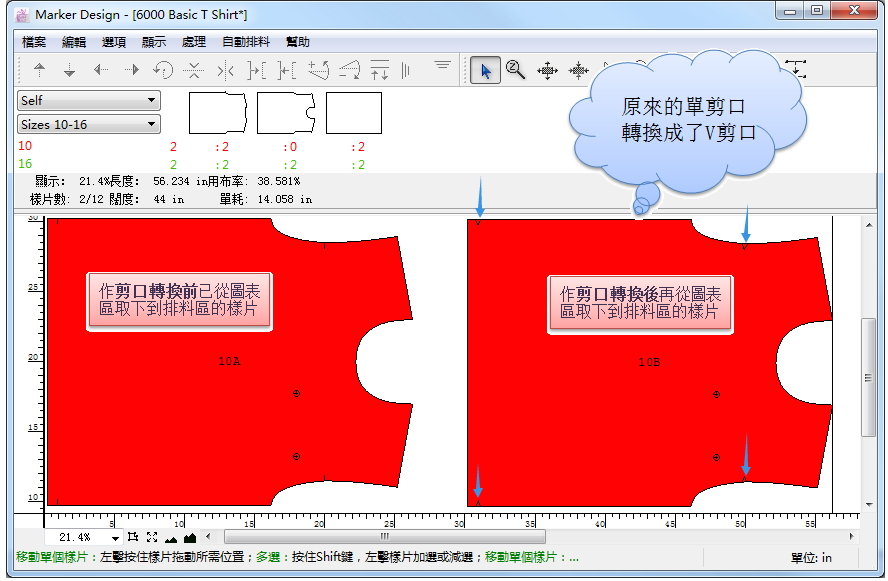

對圖表區的樣片作剪口轉換之操作, 對於作剪口轉換前已取下到排料區的樣片將不會被轉換，但是之後將其返回圖表區則會被轉換.

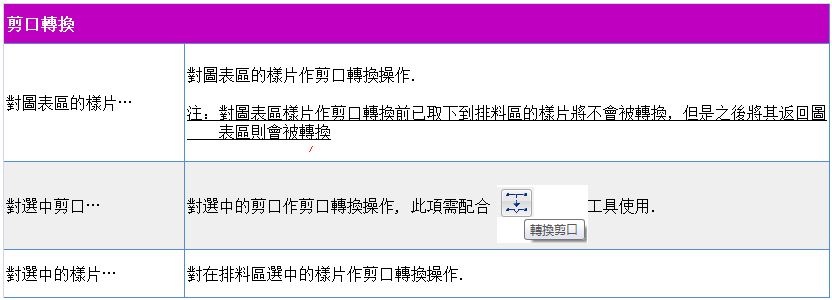

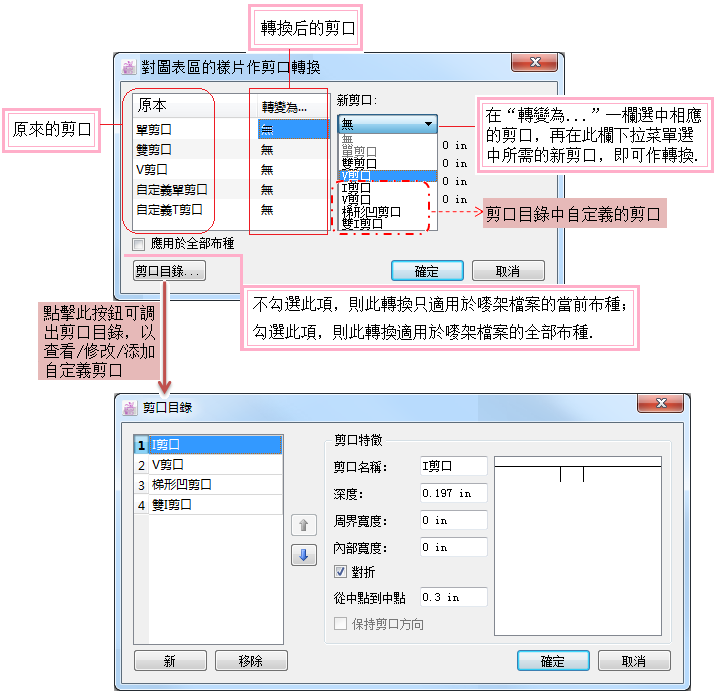

對圖表區的樣片作剪口轉換之對話框內容介紹：
對圖選中的剪口作剪口轉換¶
此項配合
工具使用, 詳細介紹請查閱第三章節
對圖選中的樣片作剪口轉換¶
此項是基於使用前面兩項作了剪口轉換之基礎上使用的, 為方便將所選樣片之剪口恢復至原剪口, 或將在排料區帶有原始剪口的樣片之原始剪口轉換為圖表區轉換的新剪口.
Note
此項只有先在排料區選中要操作的樣片後方會由灰色不可選狀態變為可選用狀態.

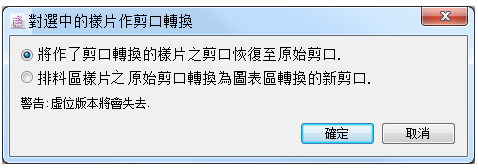

對圖選中的樣片作剪口轉換之剪口轉換窗口提供如下選項：

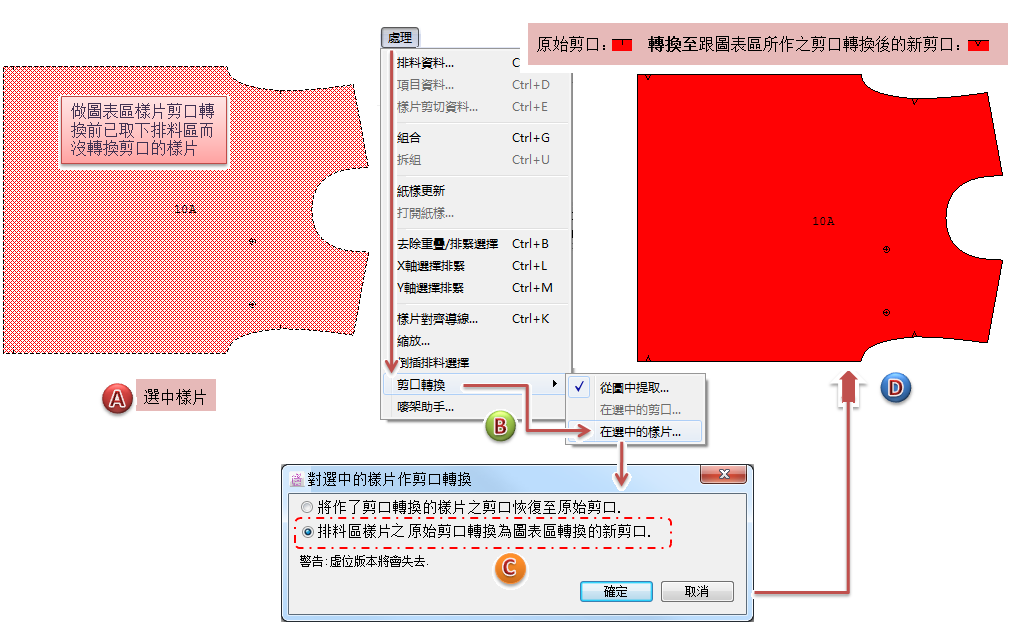

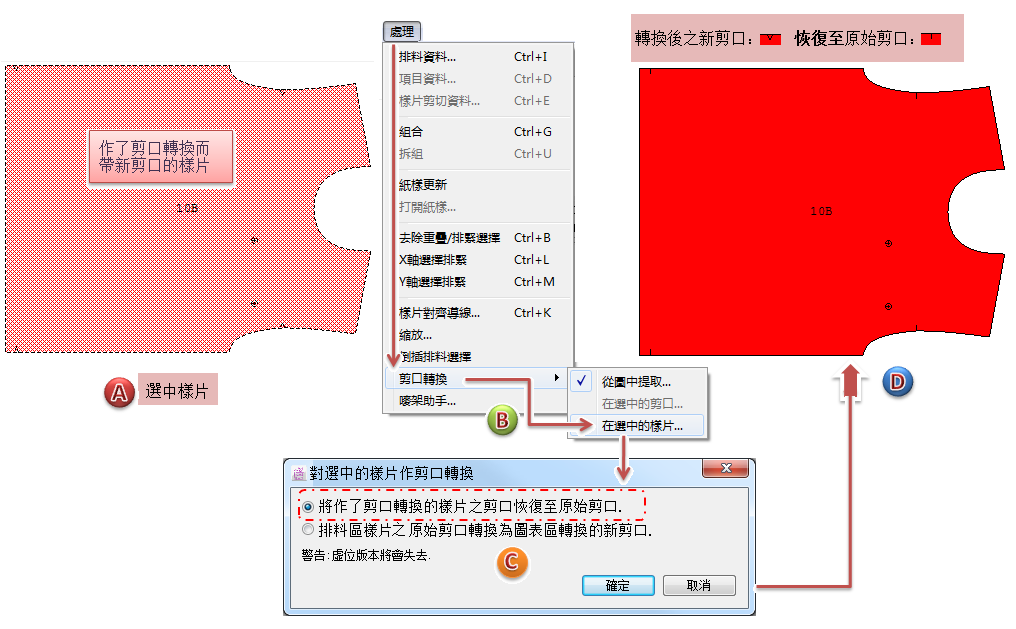

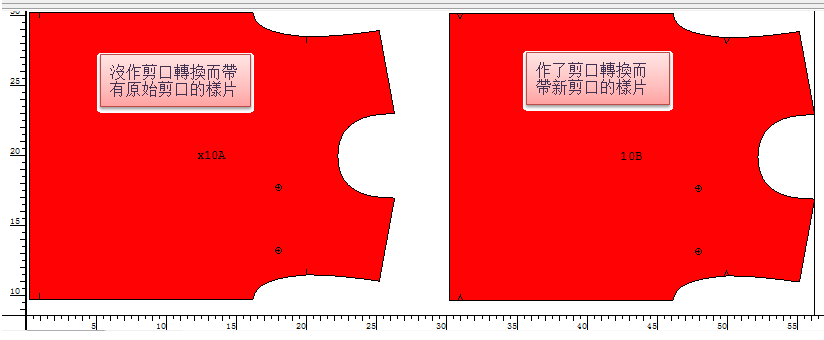

舉例說明 “對圖選中的樣片作剪口轉換” ：
- a:
- b:
