新增唛架助手新功能

系統智能檢查所排嘜架, 讓用戶能快速查找出所排嘜架不合理之處, 提高排料效率和準確率.

智能檢查嘜架

嘜架助手從如下幾方面檢查所排嘜架:

配對: 对格点没有对齐

多或少樣片: 放置样片多或少

剪口: 剪口上有起刀点

重疊: 排料区有重叠的样片

當完成嘜架檔案的排料工作送出生產之前, 即可調出嘜架助手, 讓系統智能檢查一下所排嘜架.

具体操作:

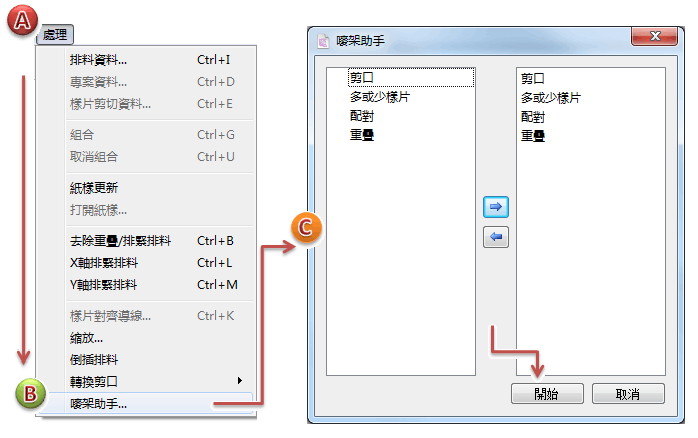

點擊[處理]-[嘜架助手]-嘜架助手對話框[開始]:

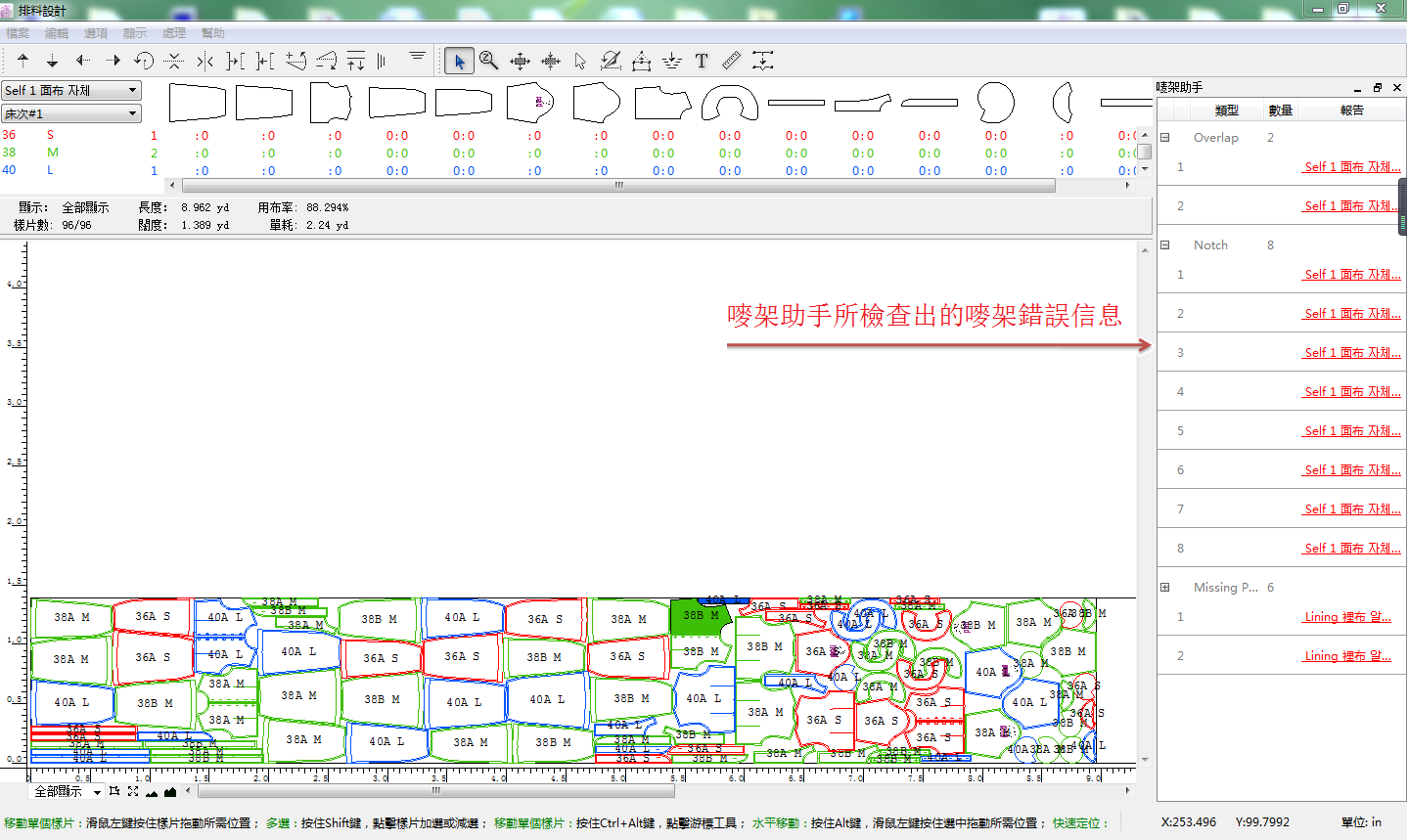

則系統就會從配對、多或少樣片、剪口、重疊四方面對嘜架進行檢查, 檢查完後, 錯誤信息會顯示在頁面右手邊:

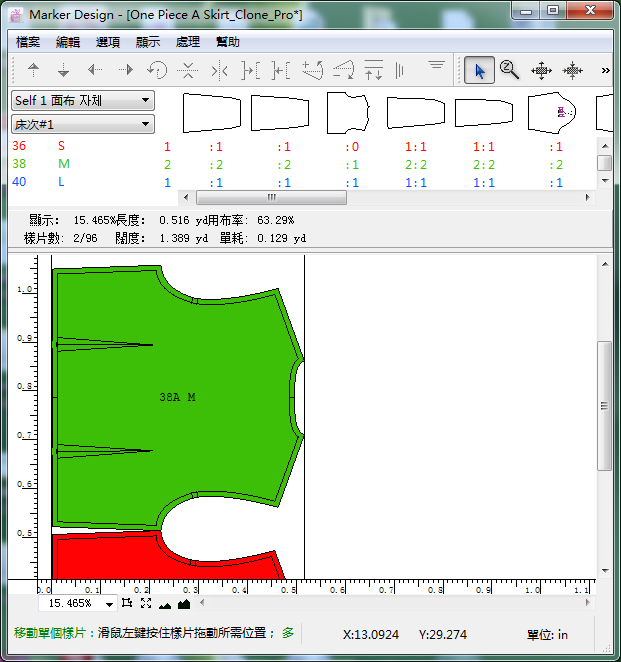

當點擊錯誤信息, 則會跳轉至對應的錯誤床次.

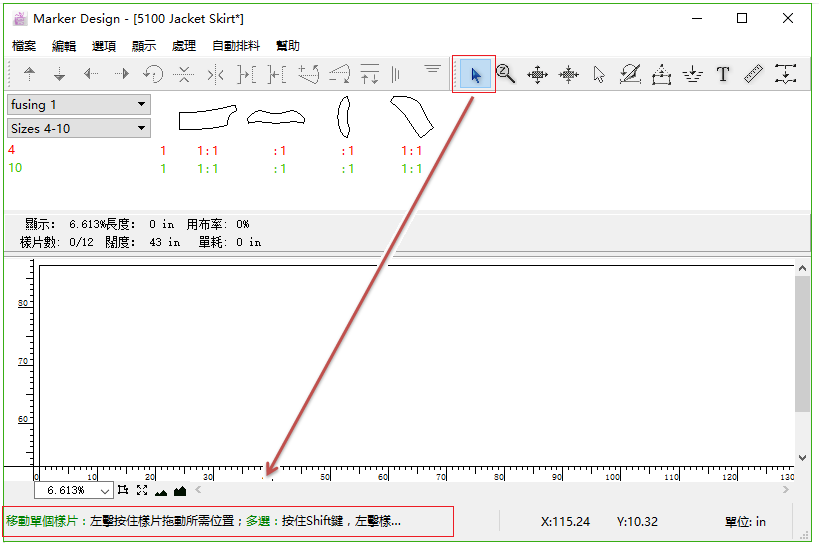

新增各個工具的操作提示

邊點取工具操作邊提示所選工具的操作提示, 令軟件操作更加易學易懂. 點取工具, 頁面左下角欄會顯示工具操作的簡單步驟描述.

例如: 游標工具

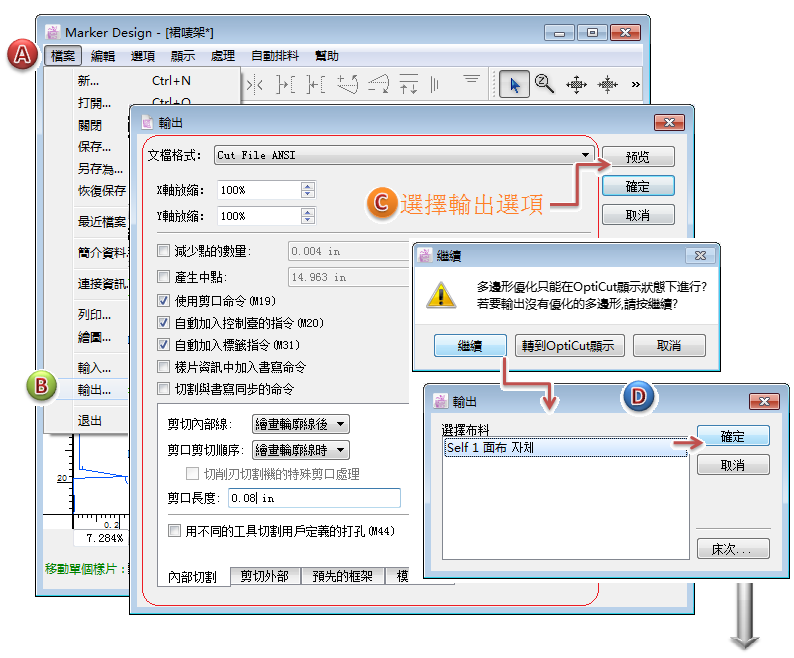

新增切割預覽功能

方便用戶送出切割檔案生產前, 檢查切割檔案的樣片的裁切順序、落刀起點.

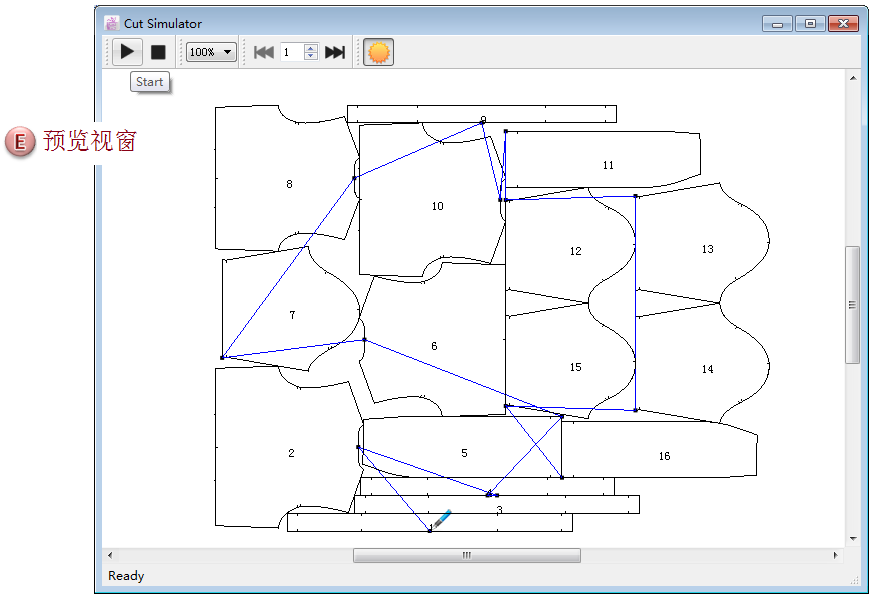

預覽檢查切割檔案

這樣操作預覽:

: <開始>/ <暫停>按鈕

: <停止>按鈕

: 切割刀的預覽速度

: 供選擇預覽切割第N個樣片

: 模擬顯示/ 不顯示刀在樣片間的運動軌跡

增加褶線顯示

內部線新增可顯示褶線, 方便用戶生產繪圖時需要顯示并打印出褶線時用.

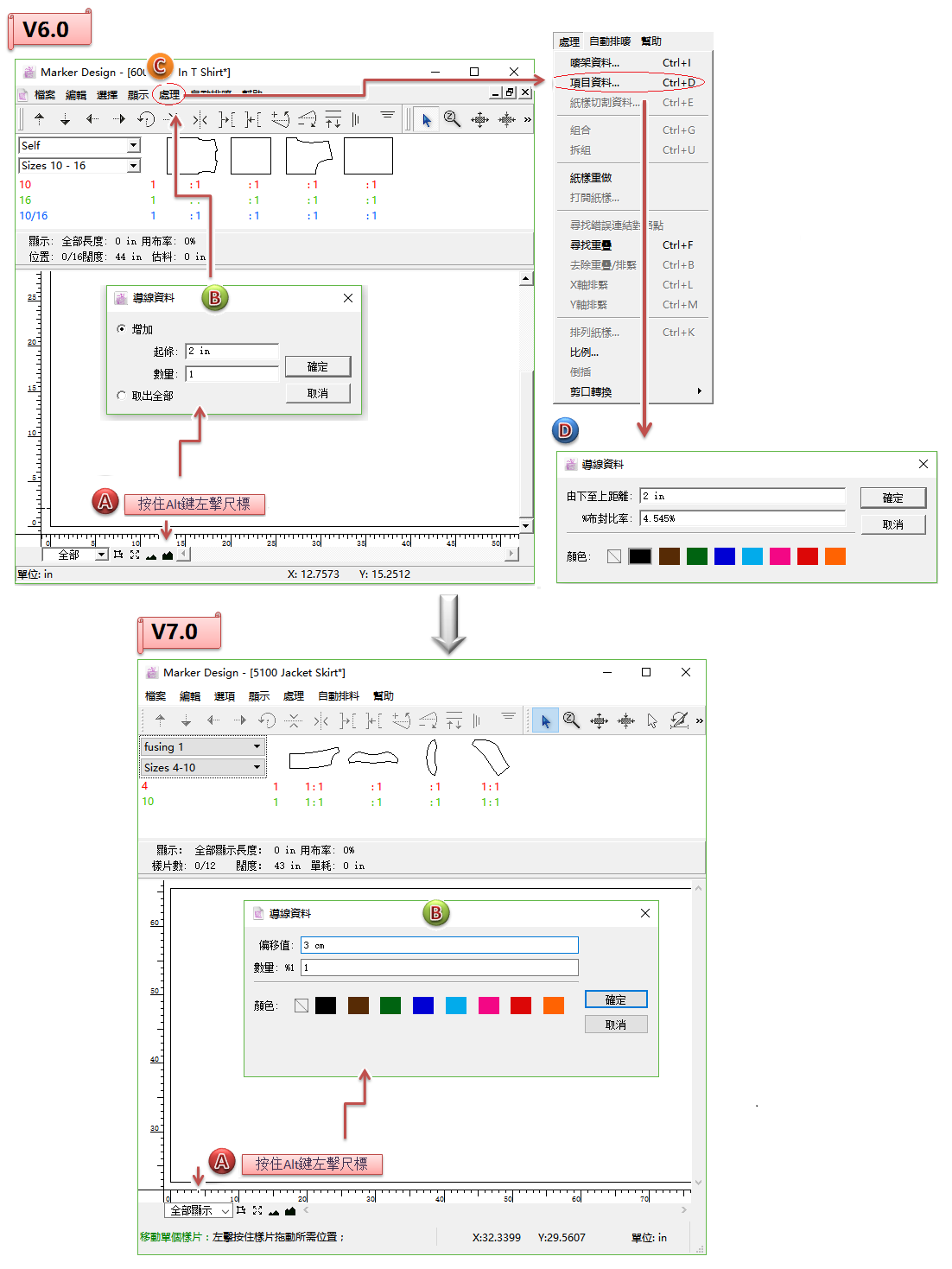

優化導線資料對話框

調整優化, 將兩步合二為一, 設置條格線的同時可設置顏色, 簡化操作步驟.

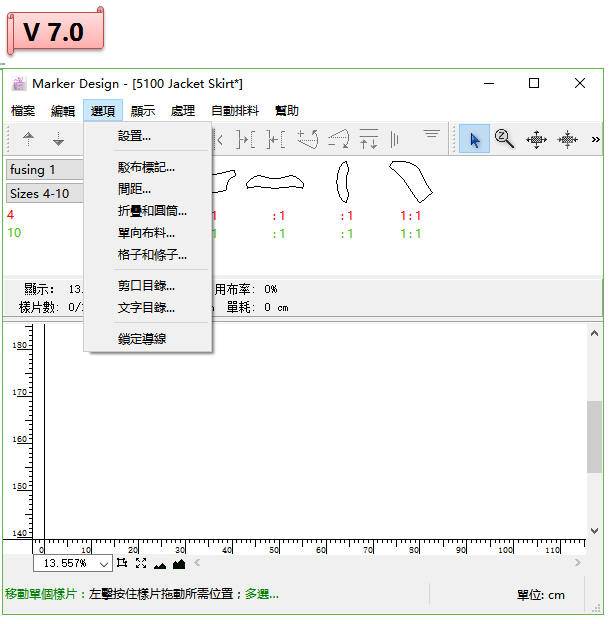

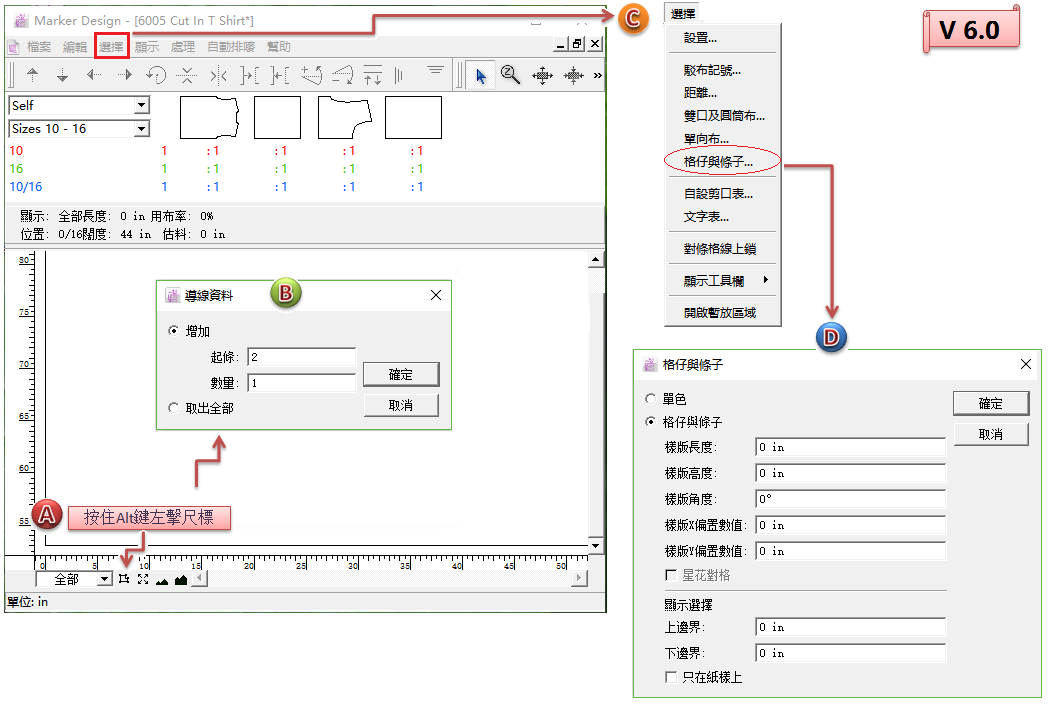

優化選項菜單 [條子和格子…]

作常規條格時, 可直接調出格仔與條子對話框, 直接輸數值設置條格. V6.0則需先在排料區域手動添加一條條格線后, 方能調出格仔與條子對話框進行條格線的設置.

Note

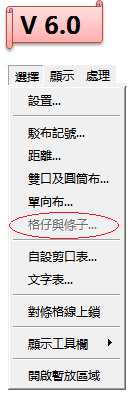

6.0如沒事先在排料區域手動添加一導線, [選擇] 菜單的 [條子和格子] 一項是灰色的不可選狀態.

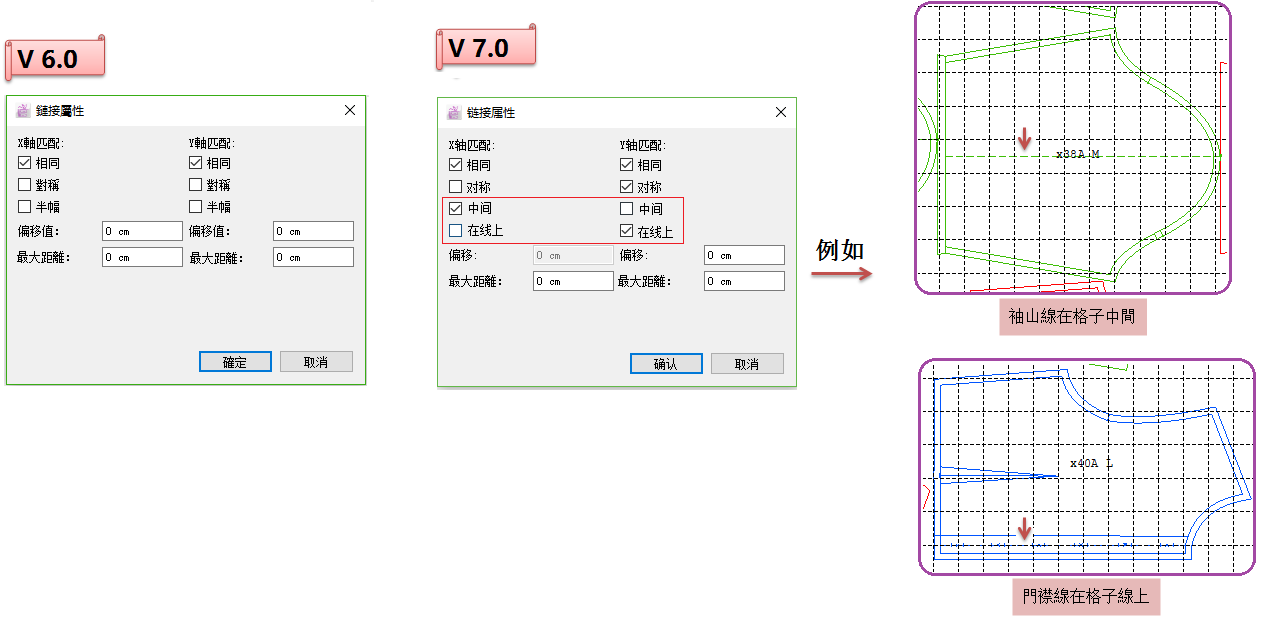

優化樣片鏈接設置

優化樣片鏈接, 將 [半幅] 拆分為 [中間]、[在線上], 方便用戶按需設置樣片的對格對條.

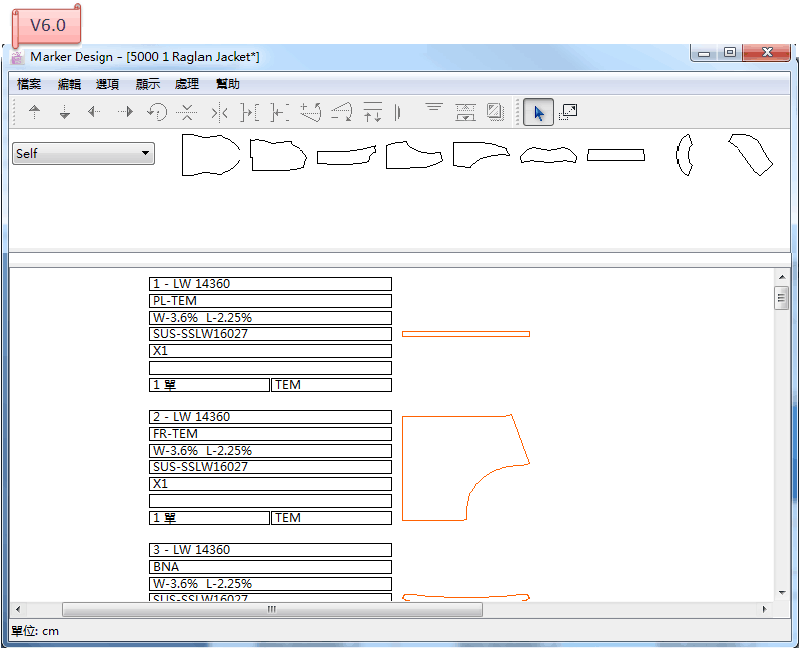

優化紙樣更新功能

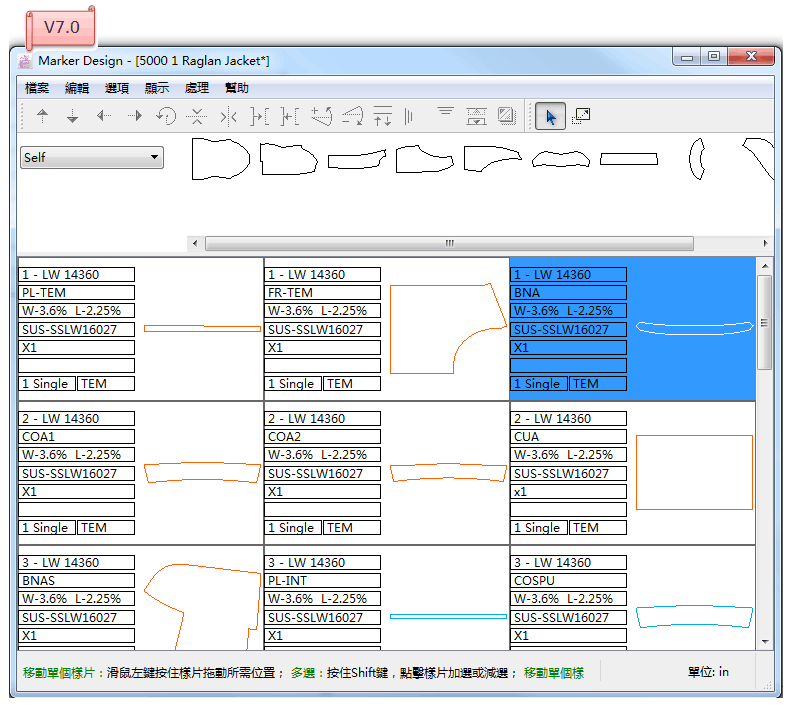

紙樣列表由單列優化顯示為三列, 方便用戶查看與處理.

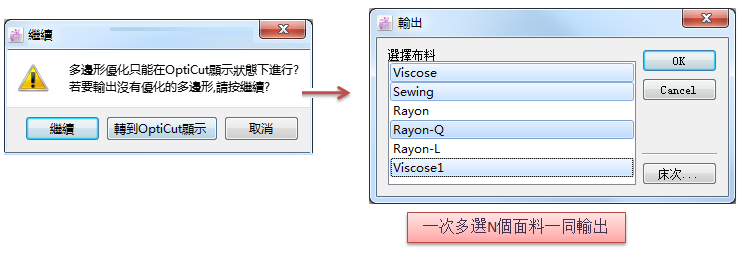

優化Opitcutview功能

Opitcutview支持多個面料一次輸出, 方便用戶一次性輸出N種面料, 簡化操作去除重複步驟.

優化自動保存功能

避免因用電/ 電腦等因素導致的非正常關機或軟件不正常崩潰, 而丟失正在繪製還沒來得及保存的檔案.

默認保存副本時間

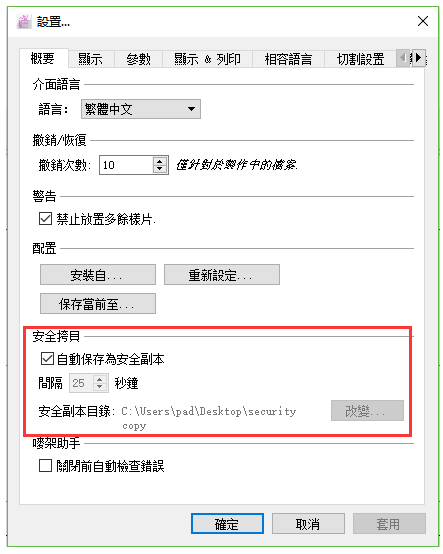

默认保存副本为当操作后每隔10秒保存一次安全副本, 自動保存時間間隔也可自行改動:

恢復安全副本

軟件不正常崩潰后, 當再開啟對應檔案時, 會跳出有未處理恢復檔案, 雙擊則可恢復崩潰之前的安全備份:
