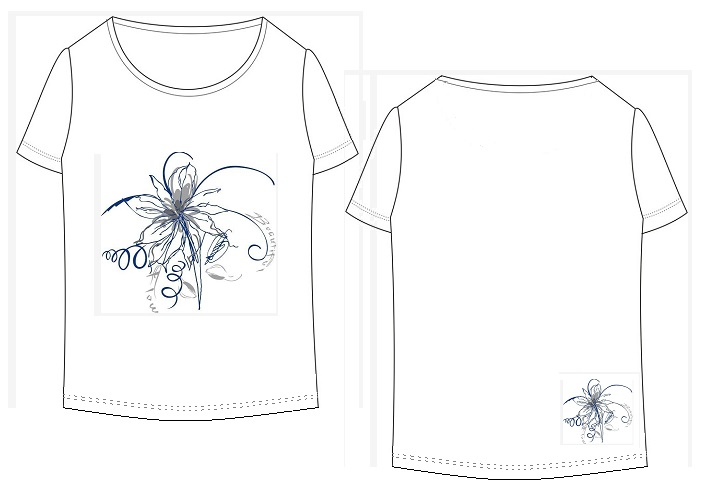

BLK M.T.shirt 繪製

此款如下繪製步驟為V7.0版本的詳細操作步驟， 如果您用的是V6.0， 操作步驟會稍有不同。

1. 打開紙樣軟體建立一份新檔案, 再進入菜单[選擇]— [顯示]裡，選擇英寸/釐米/毫米, 設置好繪製的單位.

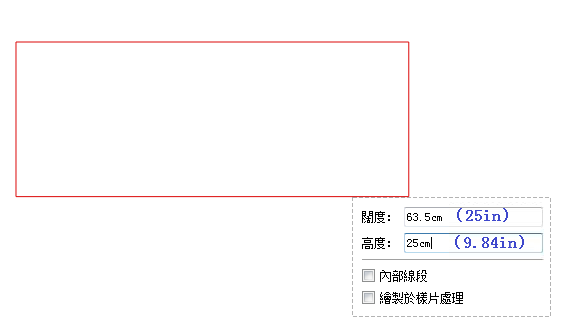

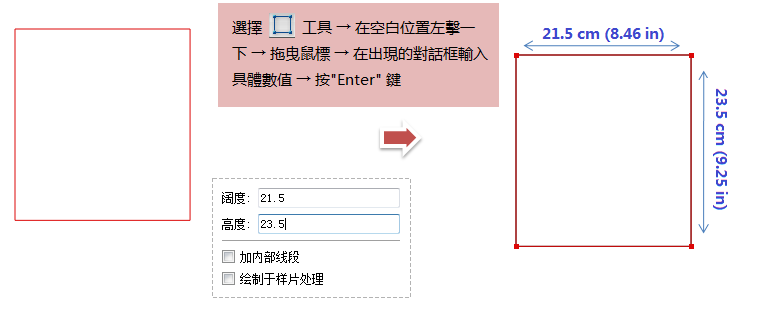

2. 先繪製後幅. 選取 矩形工具, 鼠標在工作區空白處左擊一下,拖曳鼠標拉出矩形,此時游標變成十字行且旁邊出現供輸入矩形數值的會話框, 輸入闊度和高度尺寸(輸入光標直接位於會話框的第一欄, 可直接輸入所需數值, 然後利用鍵盤的“Tab”鍵，可將輸入光標跳轉至下一欄以輸入) , 輸入完數值后，在空白處點擊一下或者按一下鍵盤的“Enter”鍵，即可繪製好所需矩形：

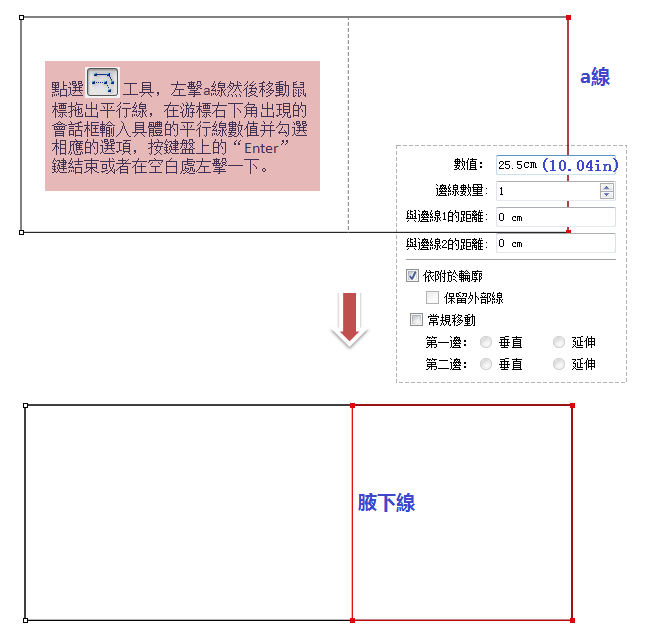

3. 利用 平行線工具作出腋下線：

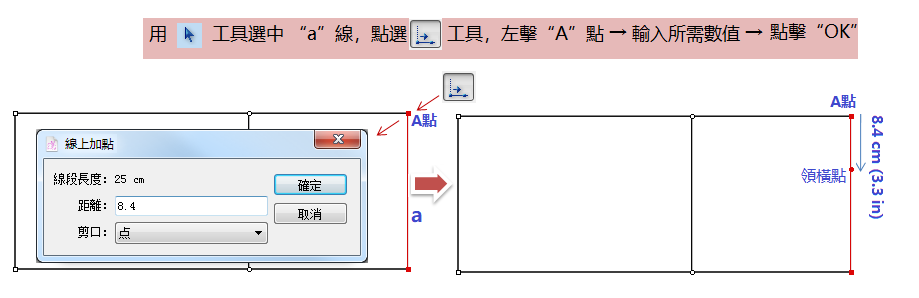

4. 利用 線上加點工具作出領橫點：

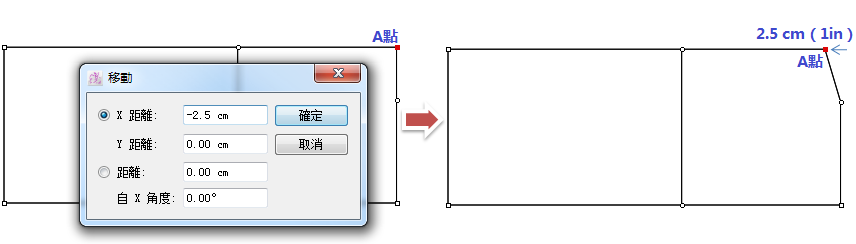

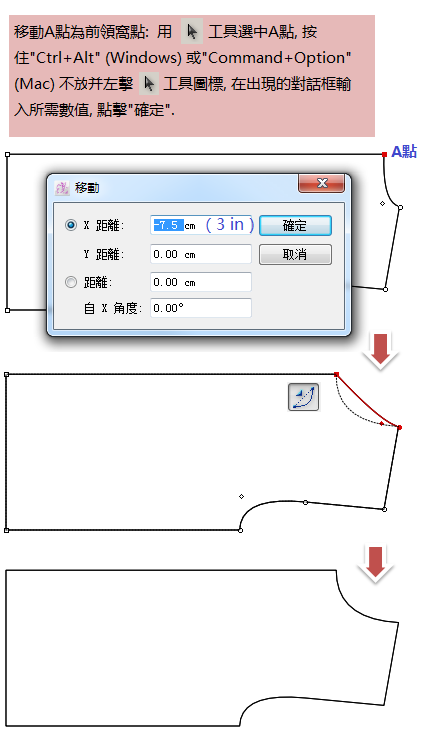

5. 移動A點為後領窩點：游標工具下, 選中A點, 同時按住 Ctrl+Alt (Windows) 或 Command+Option (Macintosh) 鍵, 將游標移回游標工具圖標處, 游標變成“十”字, 左擊鼠標, 在彈出的對話框輸入移動數值, 點擊 [確定] 按鈕.

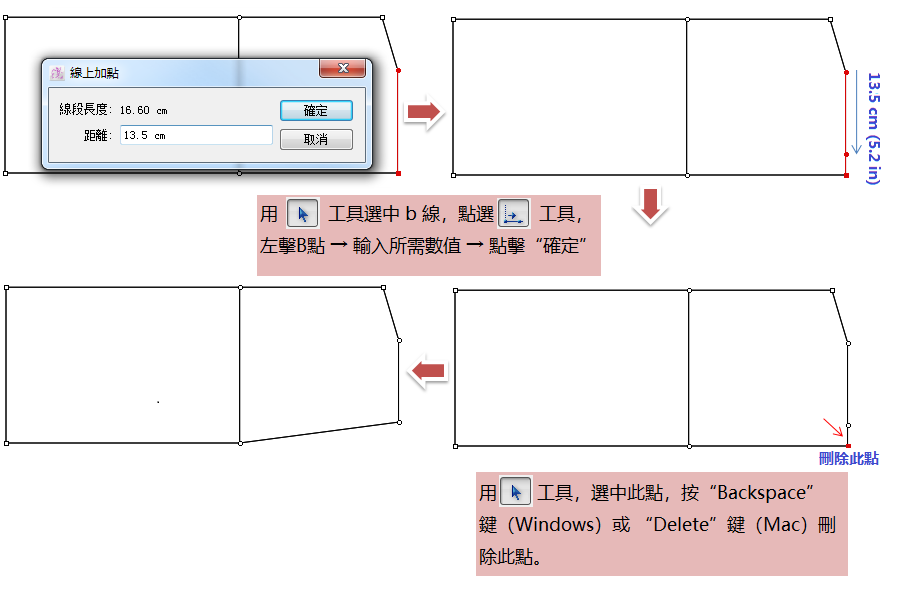

6. 繪製肩點作出肩線:

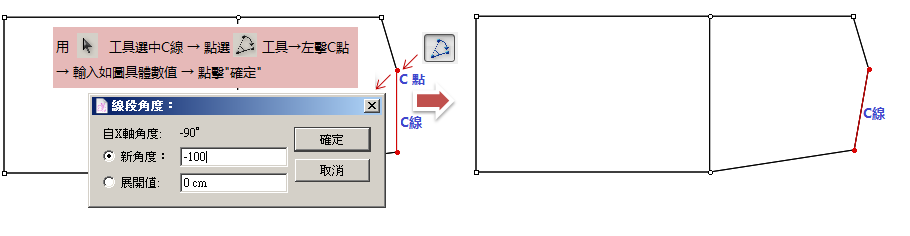

   利用 線段角度工具作肩斜：

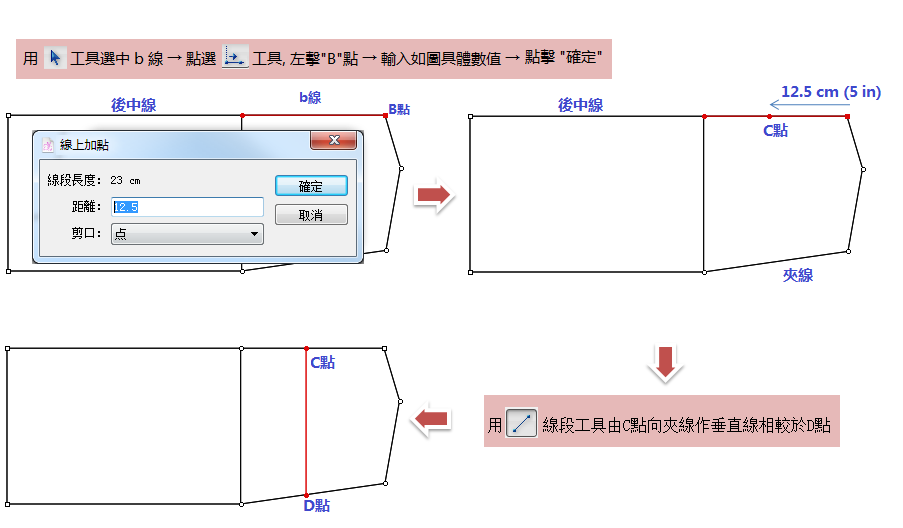

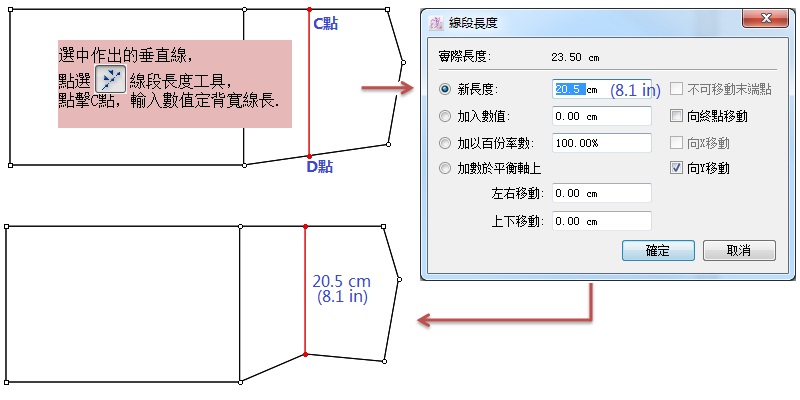

7. 畫出後背寬線：

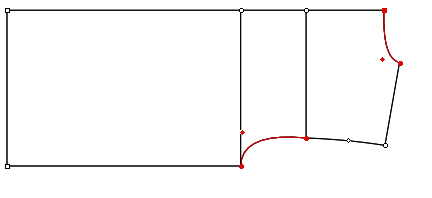

8. 使用 彎線工具, 拉出領窩線和夾圈

   Note

   必要時加點以達到更加圓順的效果.



   後幅草圖已完成, 可將多餘的輔助線刪除掉, 並可將之複製出來用於繪製前幅：



9. 繪製袖子. 先利用 矩形工具繪製一個矩形：

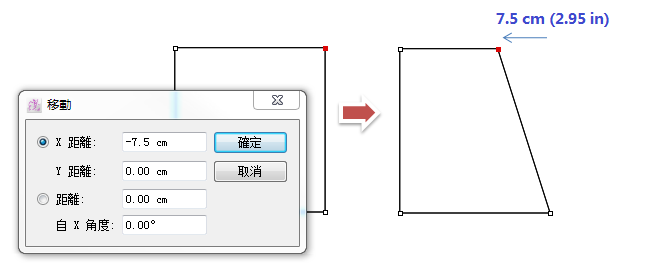

10. 利用游標工具来移動點E, 從而確定袖山頂點：

    點選 游標工具, 選中A點, 同時按住 Ctrl+Alt (Windows) 或 Command+Option (Macintosh) 鍵, 將游標移回游標工具圖標處, 游標變成“十”字, 左擊鼠標, 在彈出的對話框輸入移動數值, 點擊 [確定] 按鈕.

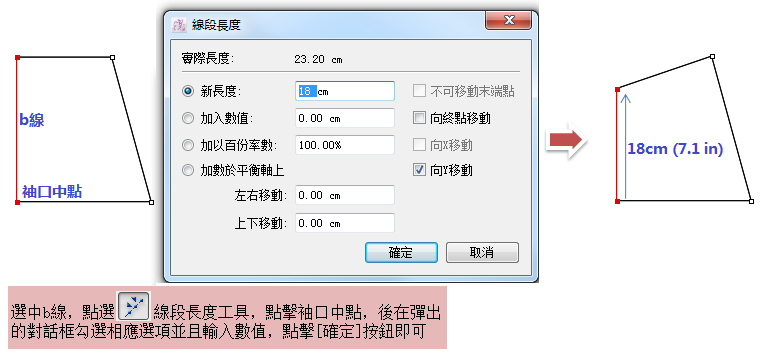

11. 運用 線段長度工具, 確定袖口寬：

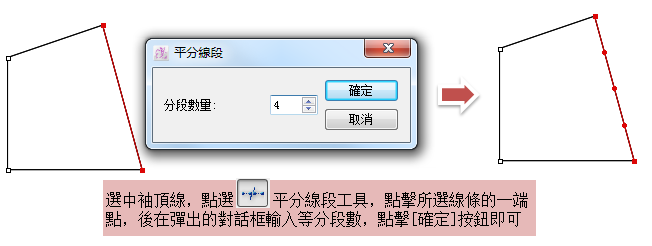

12. 運用 平分線段工具將袖頂線平分四等份：

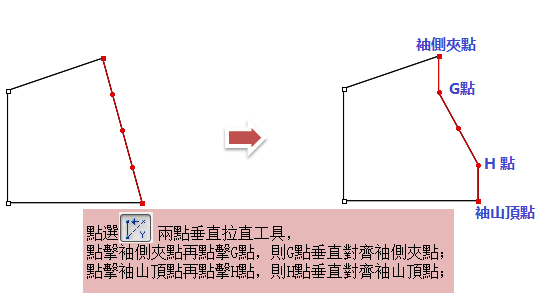

13. 運用 兩點垂直拉直 工具, 在垂直方向 將 G 點對齊袖側夾點, 將 H 點對齊袖山頂點

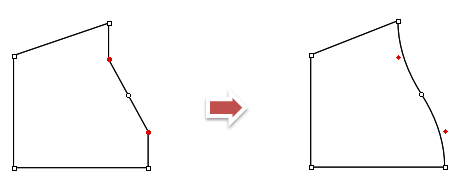

14. 將 G 點和 H 點轉為彎點：選中所需操作的點, 點菜單 [顯示] - [點] - [彎點]



    以上便繪製好T恤的半邊紙樣, 可運用 紙樣檢視、 同步線段等工具檢查紙樣.

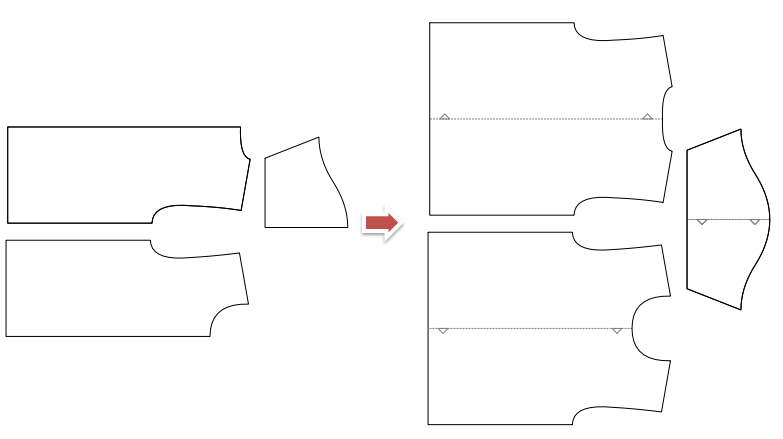

15. 運用 還口(鏡射) 工具將繪製好的半邊紙樣打開, 即完成簡單的T恤紙樣的繪製.
