附錄 - 驅動程序設置¶
數字化儀驅動程式可讓使用者使用任何一種可以傳送ASCII報告的數字化儀, 大部份數字化儀都可以傳送ASCII報告, 但有某些數字化儀卻只可傳送二元報告.
參數提取¶
提取數字化儀參數：¶
數字化儀必需在點模式中設定, 即係只在放開按盤按鍵的一刻傳送報告, 而並非連續性的報告串.
用戶必須要使用通訊程序, 例如：HyperTerminal（Windows）或 MacTerminal（Macintosh）, 這些程序可讓您查看到從數字化儀傳送到計算機的報告格式.
在通訊程序里設定通訊參數, 例如：每秒傳輸位、數據位、停止位、同位檢查 及通讯端口（调制解调器或打印机-Mac, Com1、Com2、Com3、Com4-PC）.
這些通訊參數必須要跟數字化儀及通訊程序的一樣. 一般情況下, 可能需要嘗試多個數值才能找到正確的數字化儀參數.
最適合的每秒傳輸位是 9600, 2400及1200
最適合的停止位是1及2

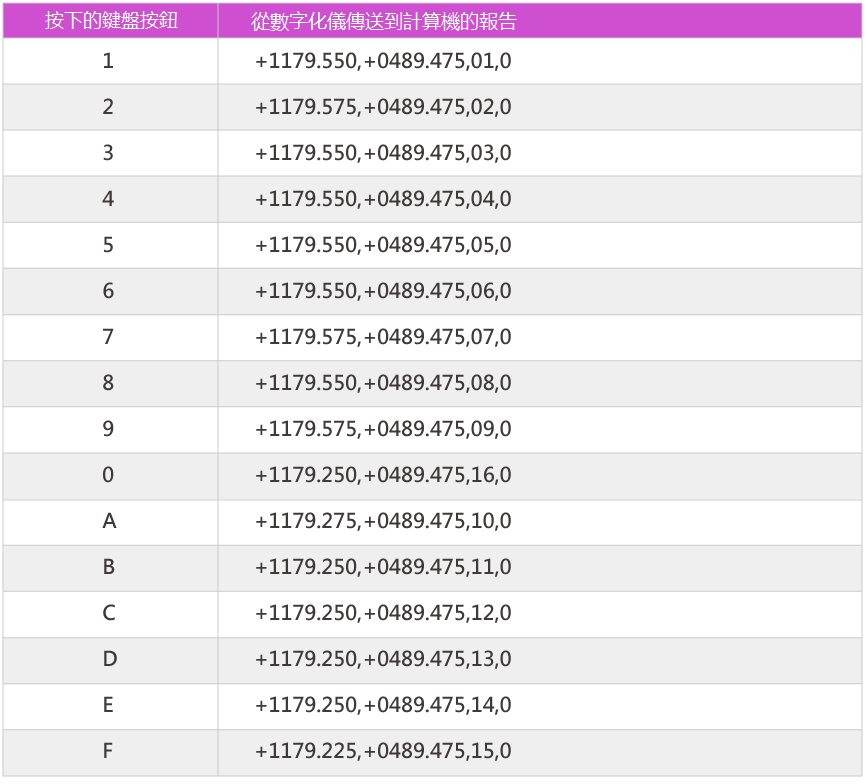

按以下數字化儀按盤上的任意按鈕來測試通訊參數, 例如：Summagrid 數字化儀可使用16鍵按盤傳送16個有效報告.
模拟驱模擬驅動程序¶
當終端機可從數字化儀接收正確報告後, 可到PAD系統數字化儀目錄尋找使用相似參數的驅動程序.
如果有相對應的驅動程序供選擇, 則設定選擇相對應的驅動程序; 如沒有相對應的驅動程序供選擇, 則按需設置為4鍵或16鍵的常規數字化儀驅動程序.
設置常規數字化儀驅動程序¶
通讯参数¶
設定通訊參數, 如： 每秒傳輸位、數據位、停止位、同位檢查, 這些數值必須與終端機上的使用數值相同.
解像度¶
設定解像度, 如：解像度數值及解像度單位. 解像度一般都很難可以精確地計算到, 您需要設置好驅動程序, 將一個完美的正方形數字化, 再檢查正方形的尺寸是否完全正確. 若正方形太大, 請調高解像度數值或者改變解像度單位; 若正方形太小, 請調低解像度或者改變解像度單位.
報告¶
設置報告數值, 如：報告長度及報告格式, 請留意報告長度的計算, 因為您可能需要在報告最後部分計算一到兩個隱形字符. 例如：回車及線段定向, 您必須設定一個可用的報告格式.
按鈕編號¶
最少1個字符
最多3個字符
只接受連續字符
X及Y軸定向¶
最少1個字符
需要使用相同數量的字符
連續子元或用一個小數點分隔
如有標記, 只可在坐標前
如有小數點, 不可在坐標前
標記及小數點¶
最少0個字符
最多2個字符
回車及線段定向¶
最少0個字符
最多1個字符

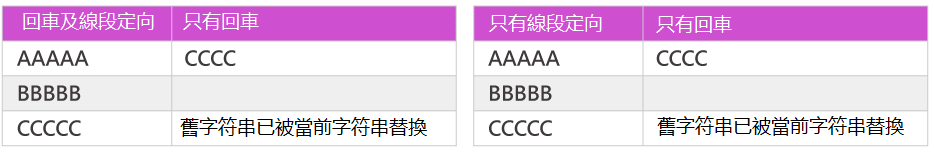

計算報告長度時請緊記要計算回車及線段定向的字符.
這兩個字符的出現可以在報告上分辨 (串) 並且顯示在畫面上.
按鈕數值¶
每個按鈕數值都是獨特的, 用作每個按鈕數值的字符數目必須與用作常規數字化儀的按鍵數值之報告格式上所用的字符數目相同.
如何設置PAD軟件連接讀圖板？¶
首先確保機器（讀圖板及連接線）沒問題。
用連接線將讀圖板及安裝了讀圖軟件(Digitizer Manager)的電腦連接好，並將讀圖板開機。
打開讀圖軟件(Digitizer Manager)，點擊菜單“選擇” > “設備配置” 以打開讀圖板設置頁面。
在出現的對話框點擊“增加” > “GTCO Calcomp” > 選擇
或
（如果機器是設置為用4鍵讀圖的，則選
選擇了以上之後，點擊下一步 （跳轉的頁面直接使用默認值），直接下一步（跳轉的頁面直接使用默認值）， 點擊“完成”。
在讀圖板設置頁面：
按連接線所插的端口，在“讀圖端口”欄選擇好正確的端口
按需勾選相應選項：
一般勾選上：“擴展功能（？鍵）” 及 “顯示讀圖點” 即可，剩下兩項如需要則亦可勾選。
點擊 “確定” 即完成設置， 即可以測試讀圖
