檔案

拍攝圖片

配合照相機拍攝入樣所用. 詳細介紹請查閱圖像介紹章節.

離開

V6.0：

1. 供用戶點擊以關閉程序及所有已打開的檔案.

2. 如果Digitizer Manager 當前通過 讀圖/ 拍攝樣片等方式讀進樣片而未做儲存, 則系統會跳出如下對話框：

V7.0：直接關閉程序.

執行

配合使用讀圖板執行操作將紙樣讀進電腦, 方便用戶進行改樣及其他處理.

執行菜單: 開始/完成

執行功能表的開始/停止按鈕, 供用戶執行開始讀圖的動作和停止讀圖以儲存檔案之動作. 為了可顯示良好的檢視效果, 我們建議用15%放縮比率進行數位化, 您可以在畫面的左下角檢視當前的縮放比率.

• 將紙樣讀入電腦:

1. 點擊菜單 執行-開始；

2. 當光標轉為+符號便可以開始讀紙樣. 當讀圖儀連接成功, 資料欄則顯示”正在草圖模式下讀圖”;

如找不到可用的讀圖儀, 系統則跳出對話框提示:

• 停止讀紙樣:

  點擊執行菜單下的“完成”來結束讀圖. 結束後用戶可在工作目錄獲取或更改紙樣資料.

開始讀圖前, 請先連接並設定添加好讀圖儀, PAD數位讀圖管理員支持多種不同廠商不同型號的讀圖儀, 具體詳見本章節的[選擇]菜單的[設備配置]介紹.

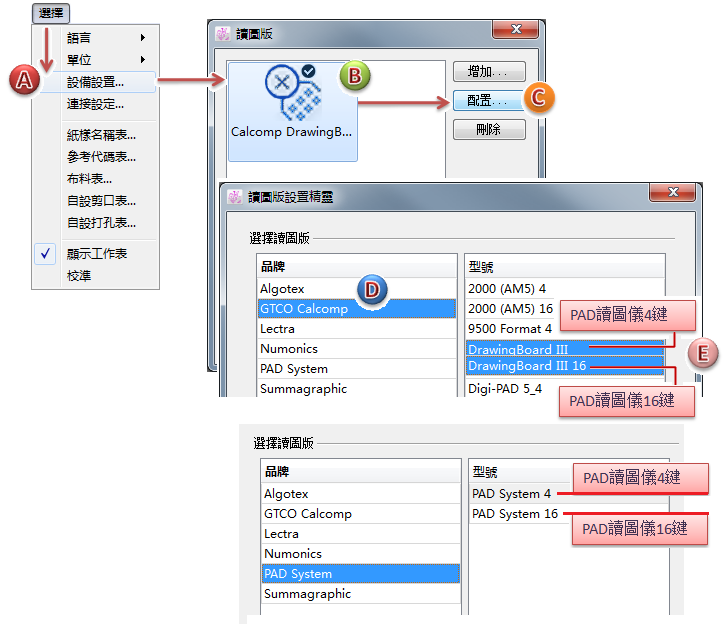

如果您購買使用的是PAD系統數位化儀, 依照您購買的繪圖儀, 可按所購買的型號選擇如下驅動：

使用PAD系統數位化讀圖儀時, 您可以選擇連接至四或十六鍵的讀圖版或數碼筆

四鍵按盤讀圖版和數位化筆可用作輸入樣片上的基本資料之用, 例如：直線、曲線、內部輔助線、打孔、絲縷線等.

十六鍵按盤讀圖版可用作輸入樣片上的基本資料和其它必要的資料, 例如：絲縷線、數碼演變（數據放碼資料庫或預設的放碼網狀）、內部參考數（打孔、袋口等）或整個有款式線的草圖.

• 所有數位化讀圖儀之讀圖步驟都一樣的：

  1. 開啟讀圖版及確保連接到電腦

  2. 按需設定添加好驅動程式(具體詳見本章節的[選擇]菜單的[設備配置]介紹)

  3. 點擊[執行]→[開始], 進行讀圖, 完成讀圖後, 點擊[執行]→[完成]結束讀圖並進行儲存.

     具體讀圖舉例詳見第三章之讀圖舉例.

PAD系統數位化讀圖儀讀圖按鍵介紹

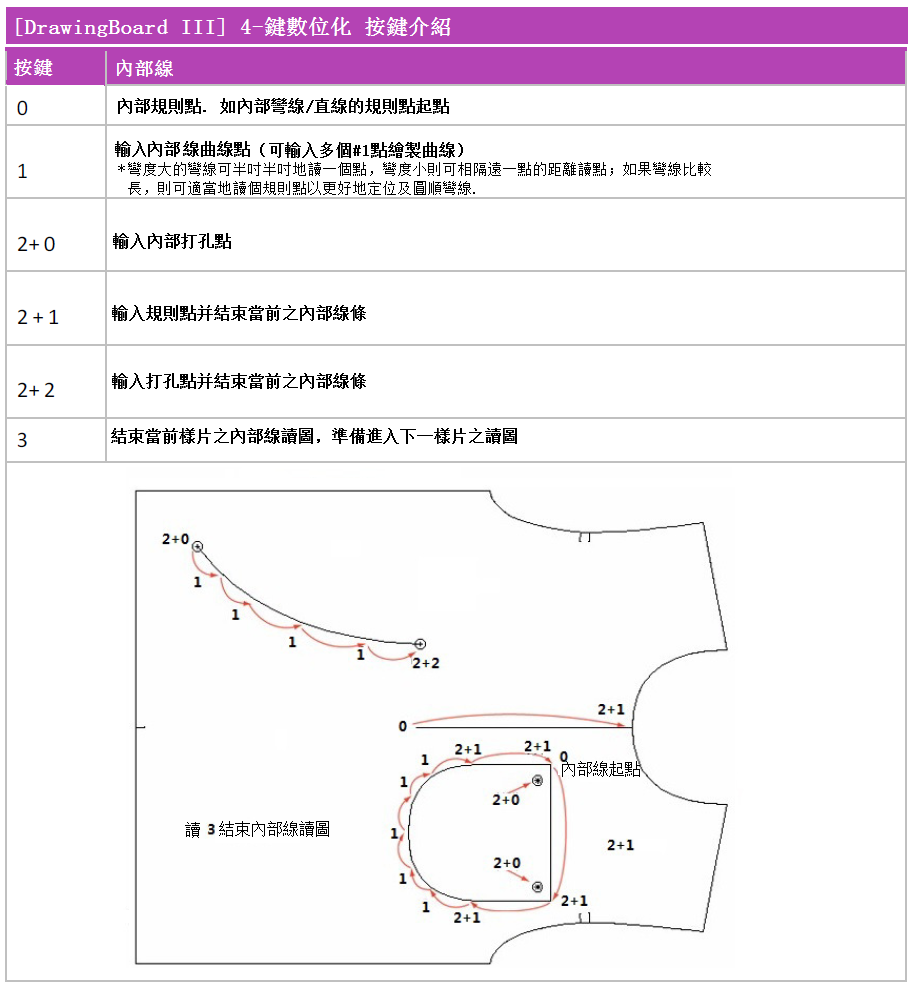

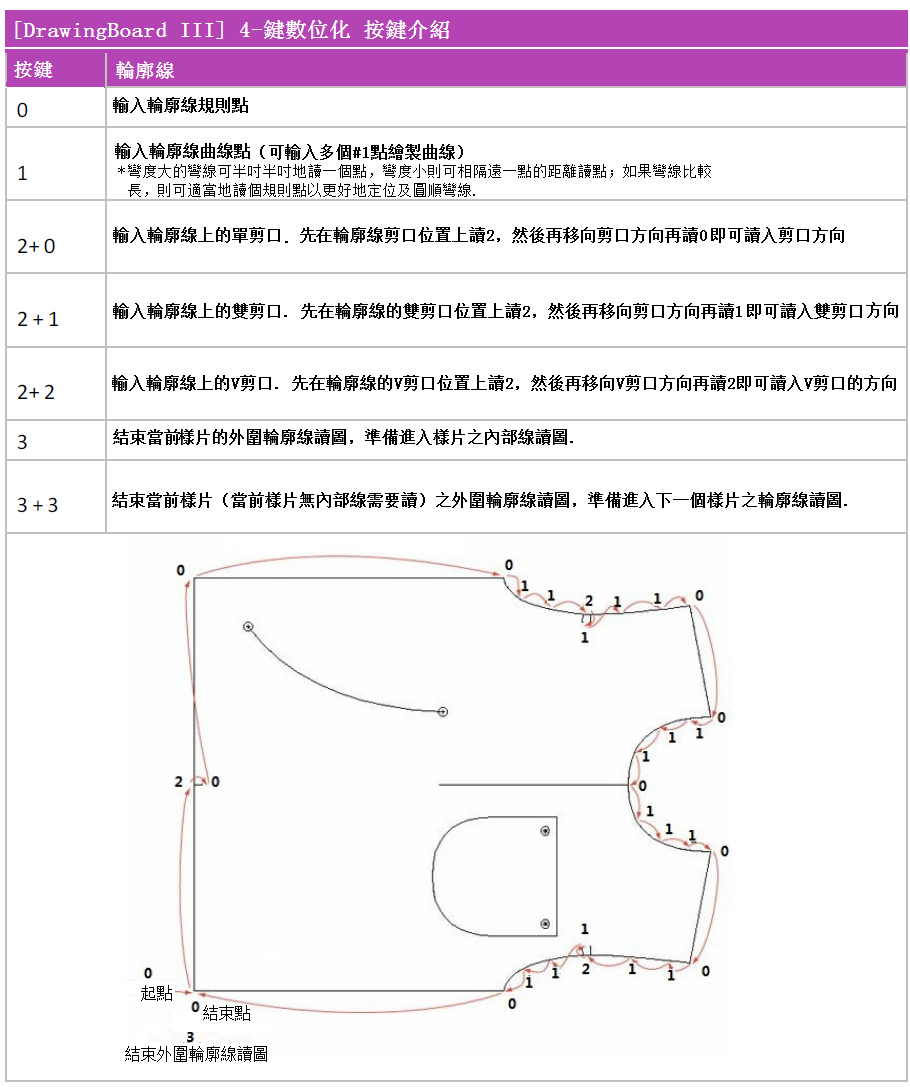

- [DrawingBoard III] 4-鍵數位化：

- [DrawingBoard III 16] 16-鍵數位化： 按鍵同[PAD System 16] 16-鍵數位化, 詳細介紹請查看後面介紹之“[PAD System 16] 16-鍵數位化”

- [PAD System 4] 4-鍵數位化：

按盤上的四個按鍵可用作輸入各種不同的輪廓點及內部規則點、打孔等.

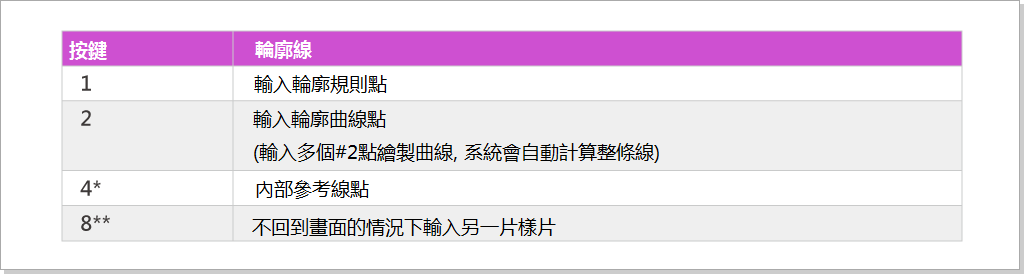

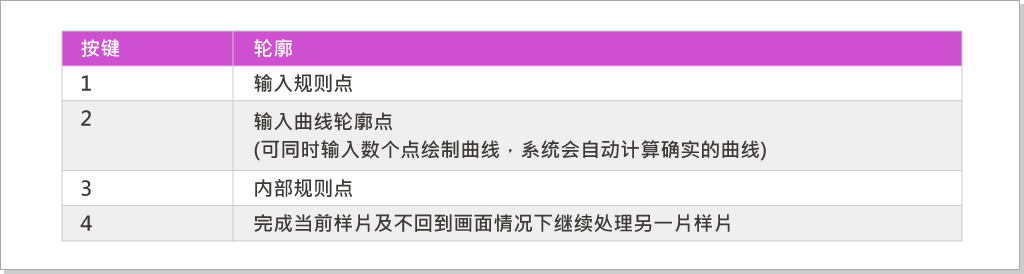

4-按鍵功能：

注意：

• 有些讀圖版上的#4按鍵會標示為#3按鍵

• 有些讀圖版上的#8按鍵會標示為#4按鍵

• 在GTCO Calcomp讀圖版, #1按鍵是黃的鍵、#2按鍵是白色鍵、#3按鍵是綠色鍵、#4按鍵是藍色鍵

回到第一個數位化點的時候, 數位化儀會自動關閉多變形（樣片）

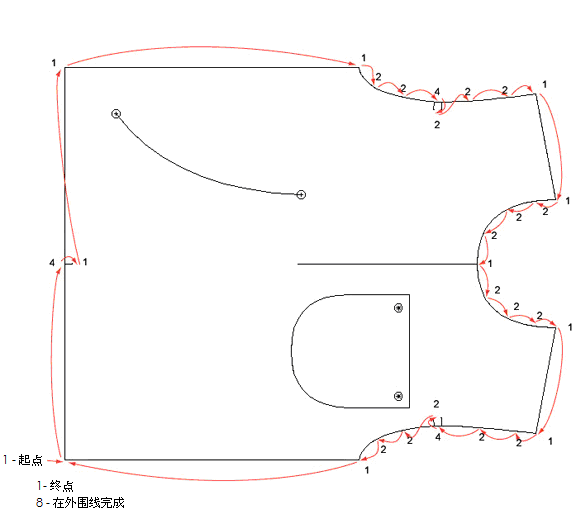

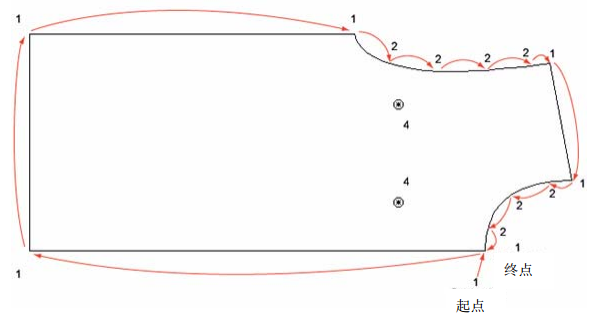

使用4-按鍵數位化樣片：

要退出數位化儀, 請選擇執行功能表 → 停止或滑鼠在桌面上任何位置按一下.

• 使用4-鍵的擴展功能按盤數位化

  要使用4-鍵的擴展功能數位化, 請先到選擇功能表中選取設備配置…內的數字元化選項, 然後在數位化選項清單中選取PAD System 4然後勾選擴展功能勾選格.

  4-鍵的擴展功能數位化功能可數位化輪廓點（曲線點、規則點和預設PAD系統刀眼等）和內部輔助線（款式線、袋口線及打孔等）

  按盤上的4個按鍵可用來輸入各種輪廓點及外部輔助線（請參閱下頁類似的內部輔助線數位化圖表）

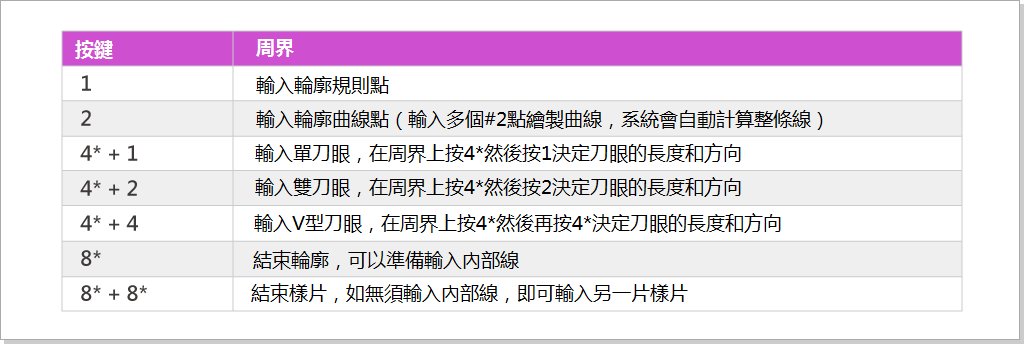

  使用4-鍵的擴展功能按盤數位化樣片的周界：



  使用擴展功能數位化內部線

  完成輸入周界後, 即可使用4-鍵按盤上的擴展功能輸入各種內部線（例如：打孔及內部線段等）.

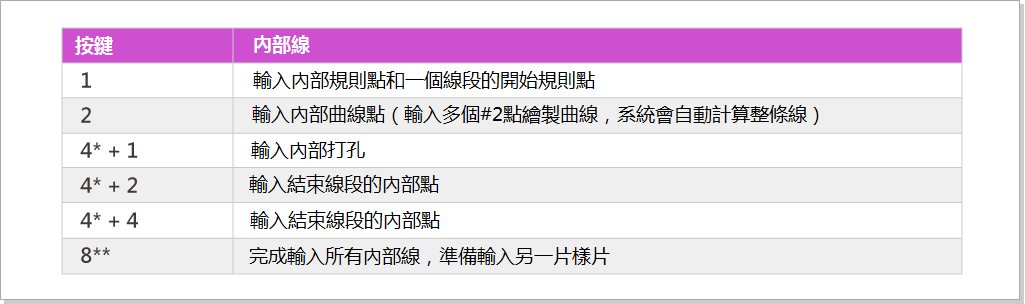

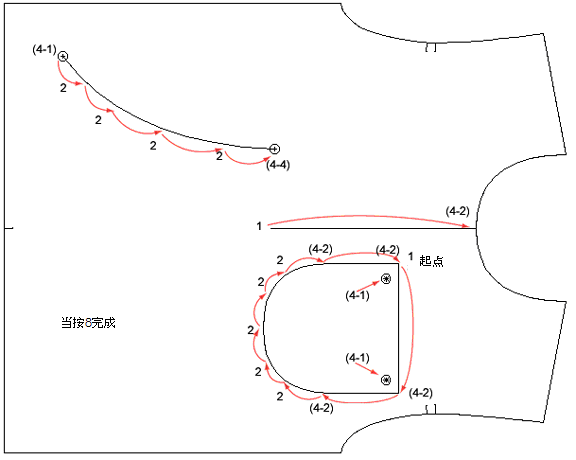

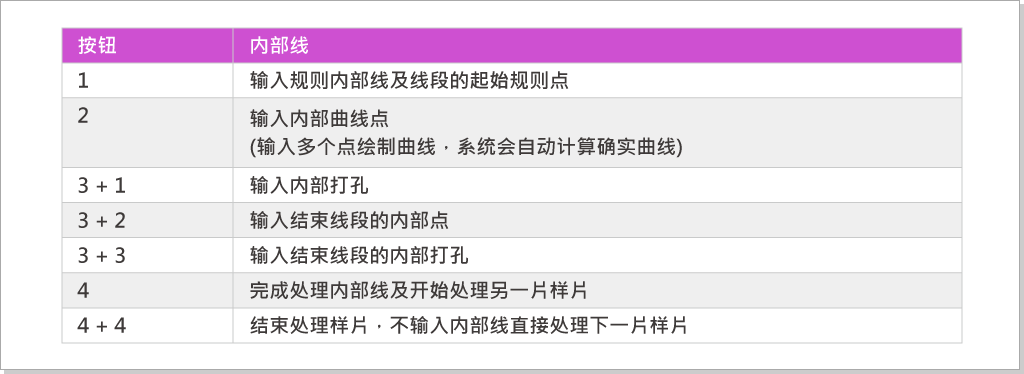

  使用4-鍵的擴展功能按盤數位化樣片的內部線：



  注意：

  • 有些讀圖版上的#4按鍵會標示為#3按鍵

  • 有些讀圖版上的#8按鍵會標示為#4按鍵

  • 在GTCO Calcomp讀圖版, #1按鍵是黃的鍵、#2按鍵是白色鍵、#3按鍵是綠色鍵、#4按鍵是藍色鍵

  使用4-鍵的擴展功能按盤數位化樣片的周界時：



  使用4-鍵的擴展功能按盤數位化樣片的內部線時：



- [PAD System 16] 16-鍵數位化：

使用16-鍵按盤可更精准地輸入每個點上的資料, 使用按盤上的字母（A、B、C、D、E）及數位（0-9）鍵, 您可以將周界、輪廓、內部線、放碼資料等所有資料數位化.

• 三個使用16-鍵按盤的主要步驟：

  1. 絲縷線：樣片方向

  2. 周界點：直線、曲線、刀眼及放碼演變

  3. 內部線：款式線、袋口線、內部線段（直線、曲線及打孔）, 打孔及放碼演變

  在數位化前, 您必須先行在放碼功能表內的操作尺寸設定放碼網狀. 若需要使用放碼資料的演變, 您必須在進行數位化前打開（放碼－＞資料庫－＞打開…）

• 準備數位化紙樣的放碼網狀：

  1. 放好所有尺碼的樣片

  2. 把它們粘好在讀圖版主便它們不會移動

• 電腦上：

  1. 在選擇功能表, 點選設備配置…內的數字元化, 在數位化選項清單上選擇PAD System 16

  2. 請選擇執行功能表→開始, 建立一個新檔案.

  3. 在放碼功能表上的操作尺寸設定放碼網狀

  4. 將打開的檔案的放縮率調至15%

  5. 選擇執行功能表→開始然後點擊左下角將畫面和讀圖版同步（在資料欄上看到“在草圖顯示中將資料數位化”）

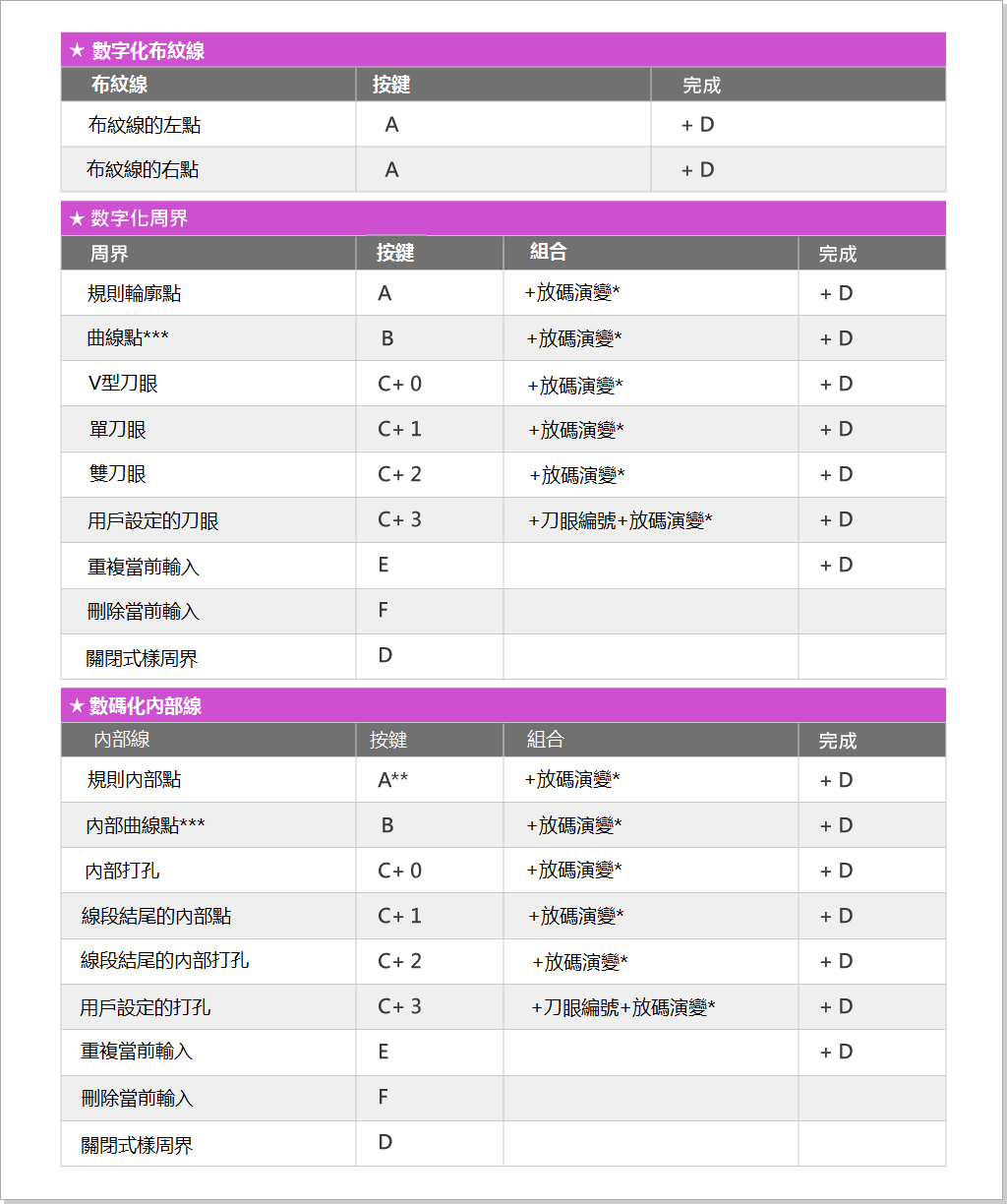

16-按盤上各個按鍵和按鍵組合的功能：

注意：

• 放碼演變是可選擇項目

• A 可以在現有的點上進行

• 輸內多個 B 點繪製曲線, 系統會自行為每個尺碼計算確實的曲線

• 處理好每點後都必須按 D 鍵結束才可移至下一步

• 數位化／放碼演變

  PAD System 16-鍵按盤可以從數位化過程輸入放碼網狀. 以下有四種方法可以輸入規則放碼點或不規則放碼點, 數位化每一點時, 選擇最適合的一種方法. 一片樣片可因應您要對每一點的放碼同時使用4種方法.

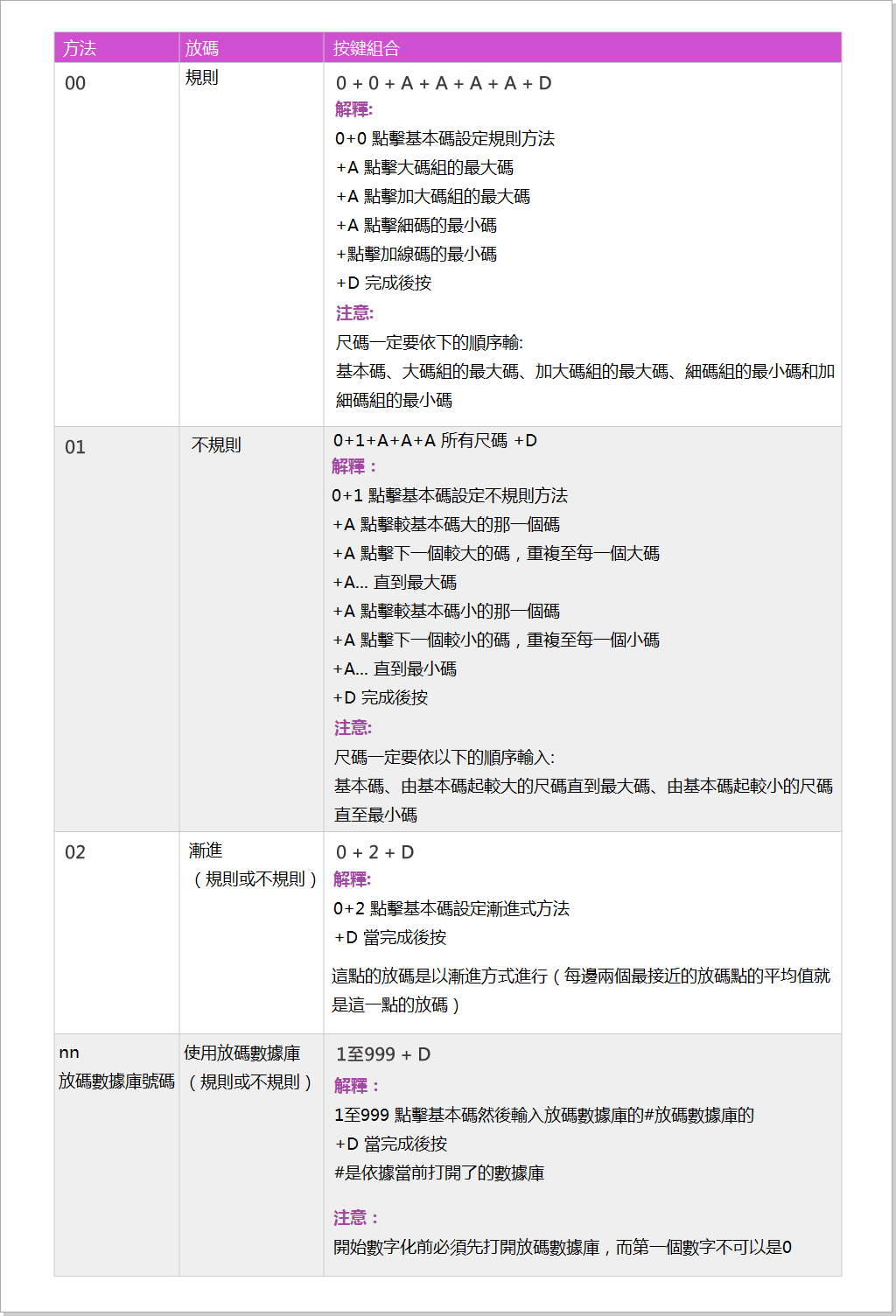

  數位化放碼演變



  Note

  輸入一點後, 必須按D確定可以移至下一點.

  • 用00方法進行規則放碼

    1. 首先, 分辨您需要數位化的點的種類然後輸入相應的編號（請參閱16-鍵按盤的按鍵及按鍵組合助能）然後選擇適合的編號（例如A用作規則周界點, B用作曲線周界點等）, 依據點的種類, 按下字母鍵.

    2. 在基本碼上按下00以辨別這點用規則放碼方法

    3. 然後在每個放碼組上依以下次序按 A 按鈕：

       • 在大碼組的最大尺碼及加大碼組的最大尺碼上按 A

       • 在細碼組的最小尺碼及加大細組的最小尺碼上按 A

    4. 完成後數碼化這點的所有放碼後按 D

  Note

  如果您要依附在樣片輪廓上加上更多內部資訊的話, 輸入資訊在樣片的周界上的開始和完結位置.

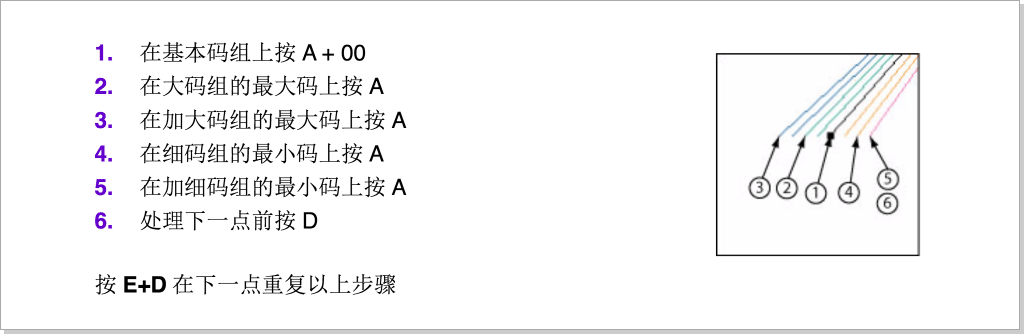

• 透過00規則方法數位化周界點

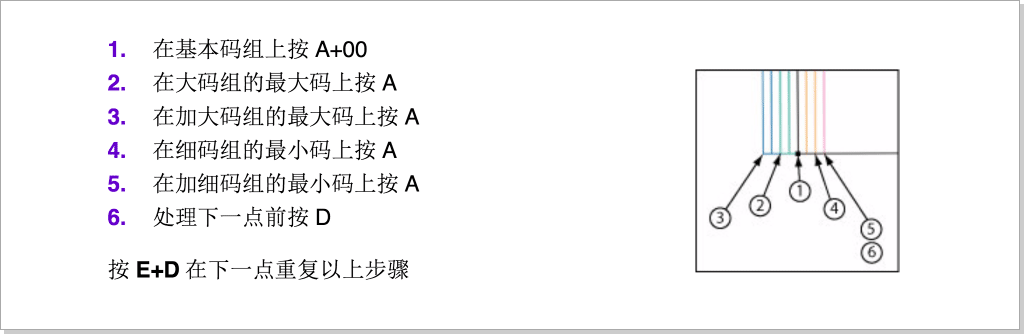

  • 規則點：

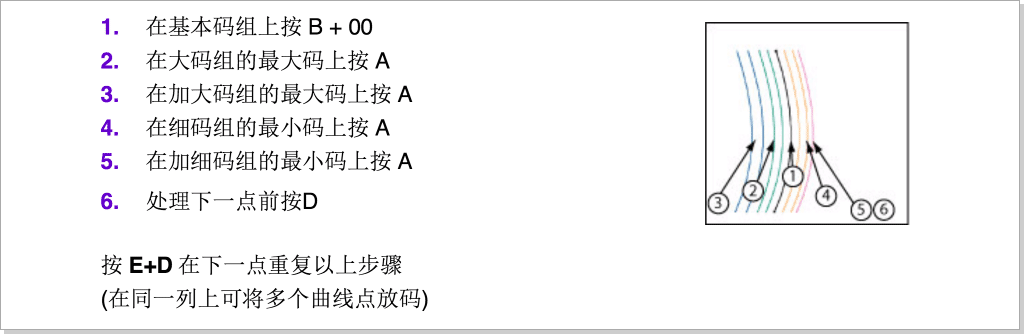

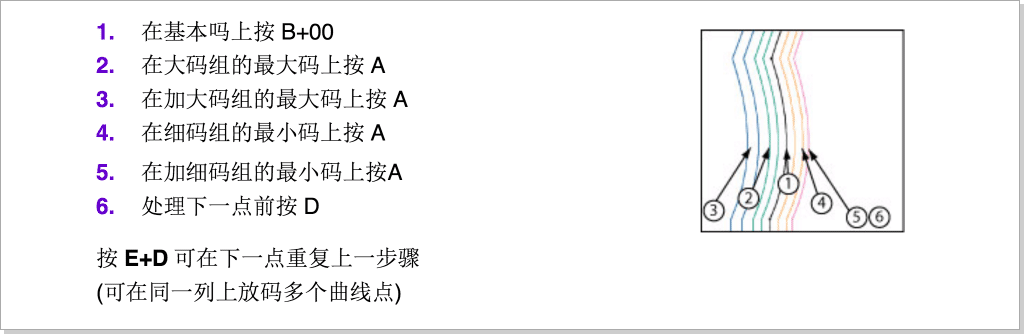

  • 曲線點：



  • 單刀眼：

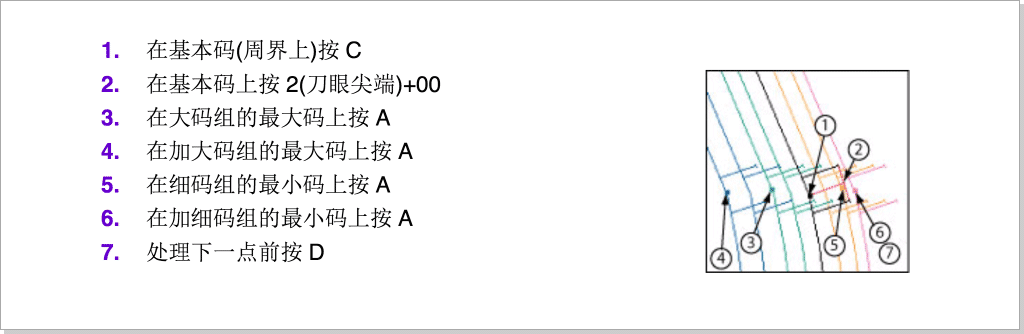

  • 雙刀眼：



  • V型刀眼：

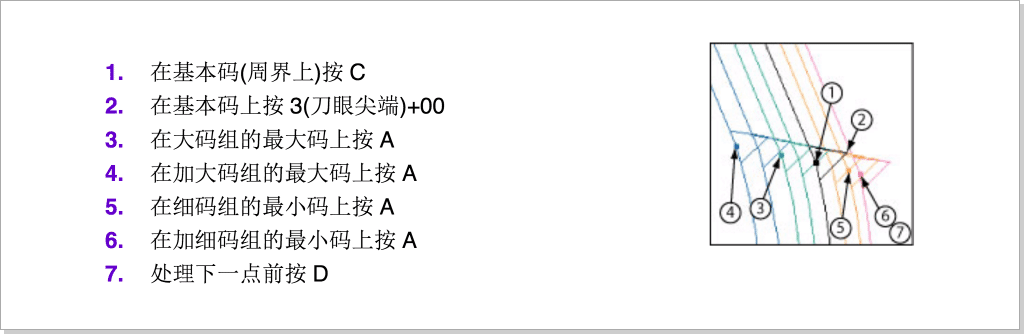

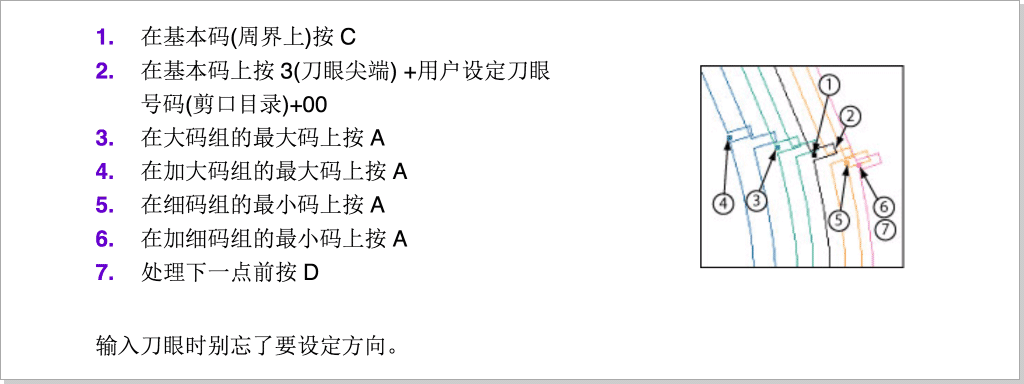

  • 用戶設定刀眼：



  • 請用以下方法：

    1. 在周界點上按C

    2. 往式樣內移動, 在刀目的尖端按1, 2或0設定刀目的長度和方向, 視乎所需的刀眼種類而定.

    3. 然後設定放碼演變：00為規則, 01為不規則, 02為漸進放碼或在資料庫輸入數值.

       按 F 刪除當前輸入

  • 關閉式樣輸入內部線（款式線、打孔等）：

    在起始點上按A+D+D

  • 關才式樣, 不輸入內部線直接處理另一片式樣：

    按完最後一個數位化指令按鍵後再 D 一次

• 用00規則方法數碼化內部參考點

  • 規則點：



  • 曲線點：

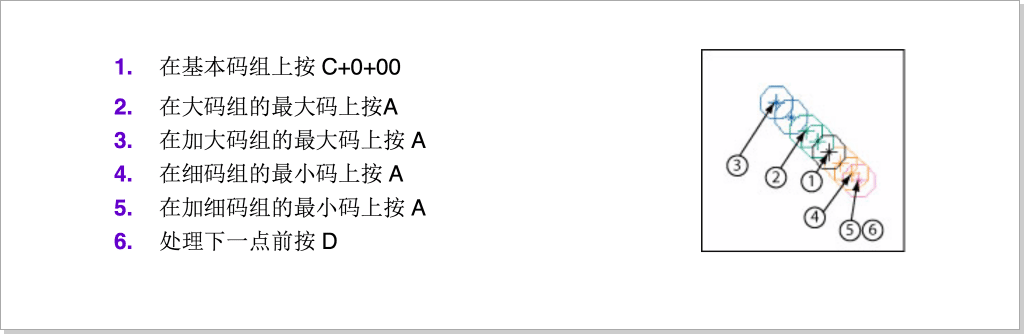

  • 內部打孔：

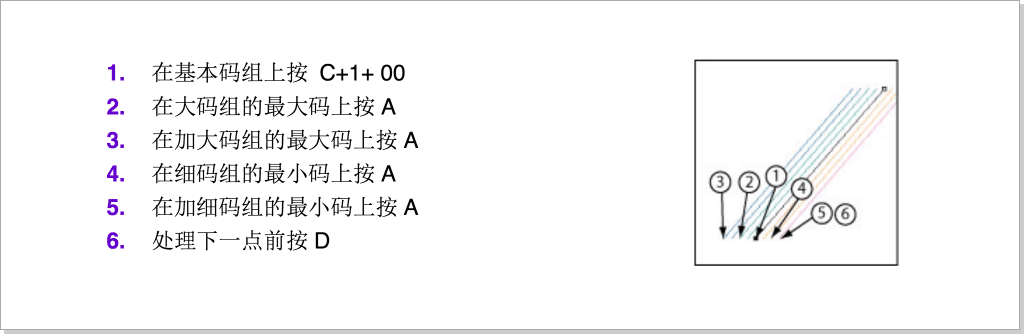

  • 結束線段的內部點：

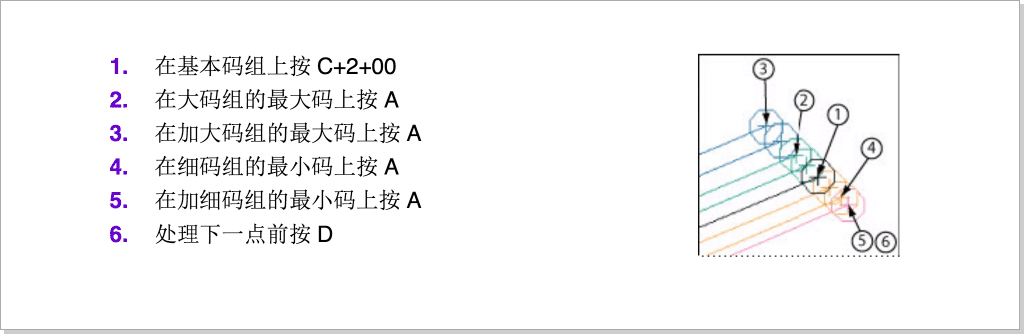

  • 結束線段的內部打孔：

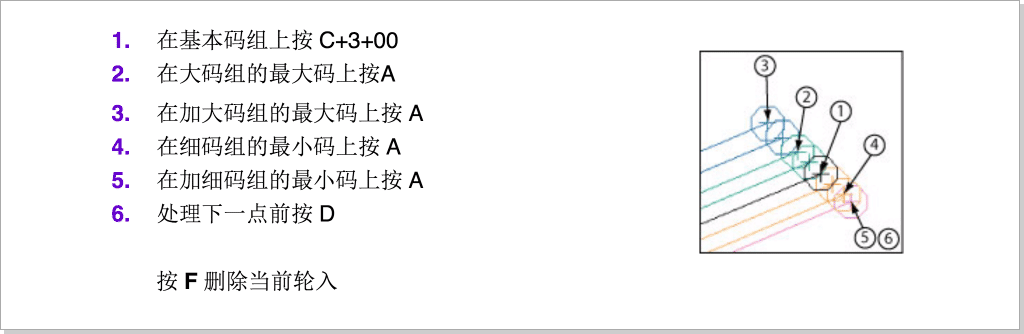

  • 內部用戶自定打孔：



  • 關才式樣, 不輸入內部線直接處理另一片式樣：

    按完最後一個數位化指令按鍵後再 D 一次

  • 用01方法處理不規則放碼

    1. 首先分辨您要處理的點然後輸內相應的按鍵（請參閱有關16-鍵按盤每個按鍵及按鍵組合的功能部份）, 然後選擇適當的按鍵（例如：規則周界點按A, 曲線周界點按B等）, 然後根據點的種類按適常的字母鍵.

    2. 然後在基本碼上按01以設定使用不規則放碼方法處理該點.

    3. 根據以下次序在每個上按A：

       • 由基本碼上起每大一個碼

       • 中基本碼下起每小一個碼

    4. 完成處理放碼點後按D

       如果您要加上附加在已數位化的樣片的輪廓上的內部資料, 例如款式線等, 你可以在樣片上的附加內部資料起始及結束點輸入.

• 使用01放碼處理周界點

  • 規則點：

    1. 在基本碼上按A-01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

  • 曲線點：

    1. 在基本碼上按 B-01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

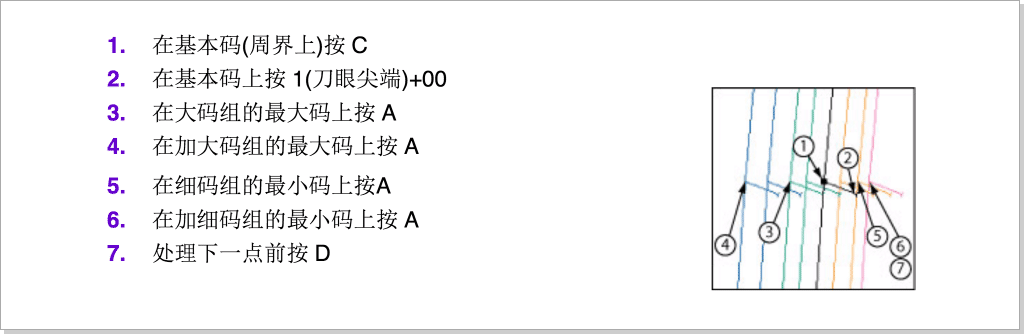

  • 單刀眼：

    1. 在基本碼（在周界上）按C

    2. 在基本碼上（刀眼的尖端上）按01

    3. 在由基本碼到最大碼的每個碼上按A

    4. 由基本碼到最小碼的每個碼上按A

    5. 處理下一點前按D

  • 雙刀眼：

    1. 在基本碼（在周界上）按C

    2. 在刀眼的尖端上按2, 在基本碼上按01

    3. 在由基本碼到最大碼的每個碼上按A

    4. 由基本嗎到最小碼的每個碼上按A

    5. 處理下一點前按D

  • V型刀眼：

    1. 在基本碼（在周界上）按C

    2. 在刀眼的尖端上按０, 在基本碼上按01

    3. 在由基本碼到最大碼的每個碼上按A

    4. 由基本嗎到最小碼的每個碼上按A

    5. 處理下一點前按D

  • 用戶設定刀眼：

    1. 在基本碼（在周界上）按C

    2. 在刀眼的尖端上按3+用戶設定的刀眼號碼（刀眼列表上）在基本碼上按01

    3. 在由基本碼到最大碼的每個碼上按A

    4. 由基本嗎到最小碼的每個碼上按A

    5. 處理下一點前按D

       輸入刀眼時別忘了要設定方向

  • 請用以下方法：

    1. 在周界點上按C

    2. 往式樣內移動, 在刀目的尖端按1, 2或0設定刀目的長度和方向, 視乎所需的刀眼種類而定.

    3. 然後設定放碼演變：00為規則, 01為不規則, 02為漸進放碼或在資料庫輸入數值.

       按 F 刪除當前輸入

  • 關閉式樣輸入內部線（款式線、打孔等）：

    在起始點上按A+D+D

  • 關才式樣, 不輸入內部線直接處理另一片式樣：

    按完最後一個數位化指令按鍵後再 D 一次

• 使用01方法處理內部參考點

  • 規則點：

    1. 在基本碼上按A-01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

       按 E+D 在下一點重複以上步驟（在同一列上可將多個曲線點放碼）

  • 曲線點：

    1. 在基本碼上按A-01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

       按 E+D 在下一點重複以上步驟（在同一列上可將多個曲線點放碼）

  • 內部打孔：

    1. 在基本碼上按C+0+01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

  • 結束線段的內部點：

    1. 在基本碼上按C+1+01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

  • 結束線段的內部打孔：

    1. 在基本碼上按C+2+01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

  • 內部用戶設定打孔：

    1. 在基本碼上按C+3+01

    2. 在由基本碼到最大碼的每個碼上按A

    3. 在由基本嗎到最小碼的每個碼上按A

    4. 處理下一點前按D

       按 F 刪除當前輪入

  • 關才式樣, 不輸入內部線直接處理另一片式樣：

    按完最後一個數位化指令按鍵後再 D 一次

• 使用02方法處理漸進放碼

  1. 首先分辨您要處理的點然後輸內相應的按鍵（請參閱有關16-鍵按盤每個按鍵及按鍵組合的功能部份）, 然後選擇適當的按鍵（例如：規則周界點按A, 曲線周界點按B等）, 然後根據點的種類按適常的字母鍵.

  2. 然後在點的位置上（如果從放碼網狀處理的話即基本碼）按02設定以漸進放碼方法處理該點. 無論用的是什麼放碼方法（不放碼、規則放碼、不規則放碼、由資料庫放碼）, 應用在此點的放碼都是依據它的位置及兩邊的最接近放碼點的比例而定. 你可以在同一列上處理數個漸進放碼點.

  3. 完成處理該點後按D

  Note

  請到漸進放碼的nn方法部份, 參閱有關用02方法進行漸進放碼的例子.

• 打開了的放碼資料連中的nn放碼方法

  Note

  使用此方法進行數位化前先要打開放碼資料庫

  1. 首先分辨您要處理的點然後輸內相應的按鍵（請參閱有關16-鍵按盤每個按鍵及按鍵組合的功能部份）, 然後選擇適當的按鍵（例如：規則周界點按A, 曲線周界點按B等）, 然後根據點的種類按適常的字母鍵.

  2. 選擇您要應中在點（如果從放碼網狀處理的話即基本碼）上的放碼資料庫參考編號（0至999）. 應用在該點上的放碼方法是對應在打開了的資料庫的. 資料連的號碼不可以由零開始, 只可以從1至999

  3. 完成處理讓點後按D

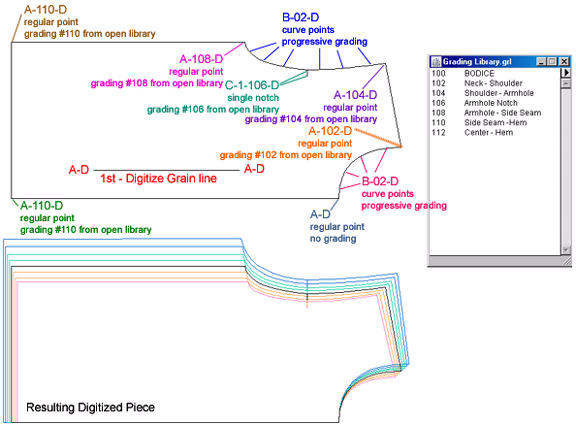

• 例子：



- 使用數碼筆（Algotex Digi-Pen 4）：

數碼筆可用作輸入樣片上的輪廓點及內部線.

要使用數碼筆, 先到選擇功能表選擇設置配置及數位化儀, 然後在相容的數位化儀列表上選擇Algotex Digi-Pen 4.

開始數位化之前, 必須先將數碼筆內的所有資料清除. 首先, 在頭樣程式中選擇數位化工具, 然後必須要在Algotex紙上, 右下角的 End Process 按鈕上用數碼筆筆尖按下.

畫面會顯示筆內的已存資料, 如果不需要這資料資, 即可將之刪除.

開始數位化前, 將作業空間放縮比率調至15%（可使用左下角的放縮按鈕進行）. 選擇好數位化工具後按作業空間的左下角, 及將紙樣樣片放置在Algotex紙下.

Algotex紙上的數位鍵可以用來輸入規則及曲點、輪廓點及內部規則點. 只需用筆尖點選您需處理的點的對應代號即可, 有關代號將在下頁詳述.

數碼筆會將資料保存直至選擇了另一個點種類, 您可以一次過輸入數個相同類型的點. 完成後表下 End Process 方格, 然後將數碼筆放回筆座將資料傳送到PAD系統.

若已選好執行功能表的開始, 畫面會顯示輸入樣片；如果沒有選好數位化工具, 輸入了的樣片資料會存於數碼筆內, 下次選定數位化工具時, 系統會單出以下對話方窗, 以選擇是不要將輸入了的樣片傳送到電腦.

輸入： 顯示已數位化的資料

刪除： 銷毀已數位化的資料

取消： 將資料保在於數碼筆以作將來之用, 但如不選好數位化工具, 將不可顯示資料

數碼筆按鍵功能：

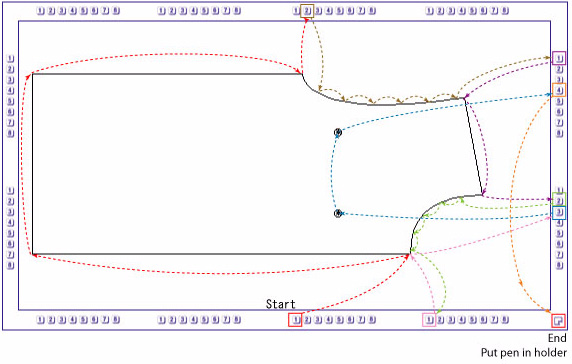

用數碼筆數位化樣片：

• 使用數碼筆的擴展功能進行數位化

  要使用數碼筆的擴展功能, 請到選擇功能表中選取設置配置…, 然後在數位化選項清單中選擇Algotex Digi-Pen4及勾選擴展功能句選格.

  數碼筆的擴展功能可用作數位化輪廓點（例如曲線點, 規則點及預設的PAD系統刀眼等）及內部線（例如款式線、袋口線及打孔等）, 使用方法跟數碼筆基本功能相同但您必須依照下表選擇對應處理不同點所要使用的數位編號.

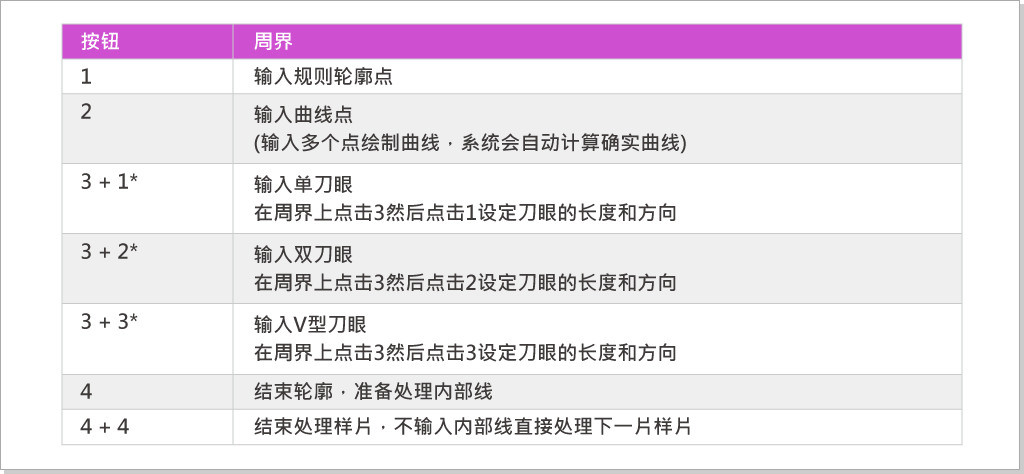

  使用數碼筆的擴展功能處理樣片周界：



  Note

  您每次只可數位化一個刀眼, 定好刀眼位置後, 數碼筆會回到之前正在處理的點. 例如, 如果刀眼在一條規則曲線點上申延, 處理完刀眼後, 數碼筆會自動回規則曲線點.

  用數碼筆的擴展功能處理內部線：

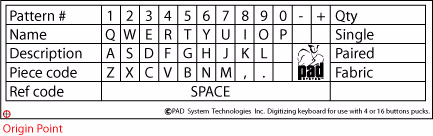

• 在樣片顯示中透過虛擬鍵盤處理資料

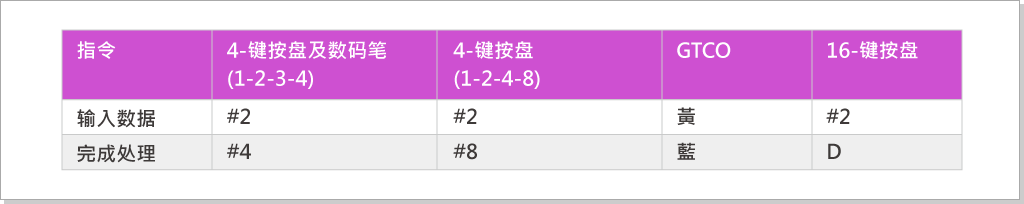

  在樣片顯示模式中進行數位化時可同時透過讀圖版使用虛擬鍵盤輸入有關樣片的資料. 以下是兩個使用虛擬鍵盤的指令, 這些指令的輸入方法會視乎你所選用的數位化工具而改變.



• 數位化樣片及樣片資料：

  1. 在樣片顯示模式中進行數位化（選擇功能表－設備配置…勾選在樣片顯示中將資料數資化選項）

  2. 將作業空間的放縮比率調低至15%（畫面的左下角）

  3. 選擇執行功能表 → 開始

  4. 如果使用16-鍵按盤, 請先輸入絲縷線（A-D左邊；A-D右邊）

  5. 使用輸入資料指令（請參閱上表）, 點擊位於虛擬鍵盤左下方的起始點啟動紙樣資料登錄.



  6. 使用輸入資料指令, 點擊虛擬鍵盤輸入樣片資料（例如：紙樣號碼、樣片名稱等）. 使用按盤的話, 必須在每個字等上按鍵, 如使用數碼筆的話, 啟動輸入資料後即可在用筆尖在每個按鍵上點擊.

  7. 完成後, 在任何一處按完成處理指示.

  8. 如常地繼續處理樣片每片新的樣片都必須重複以上步驟.

執行功能表： 完成

使用者可以使用執行功能表內的 完成 項目終止讀圖及輸入檔案名稱.

• 終止讀圖及輸入檔案名稱：

  1. 選擇執行功能表內的 完成 . 對話格出現.



  2. 輸入檔案名稱和按確定鍵確認.

選擇

語言

用戶可以使用選擇功能表的 語言 設定顯示的語言. 所選擇的語言將會應用在程式上.

選擇<自動>, 顯示語言將跟隨系統設定的語言.

單位

用戶可選擇設定所需的單位. 可選單位為釐米或英寸.

設備配置

添加讀圖儀驅動程序或修改參數.

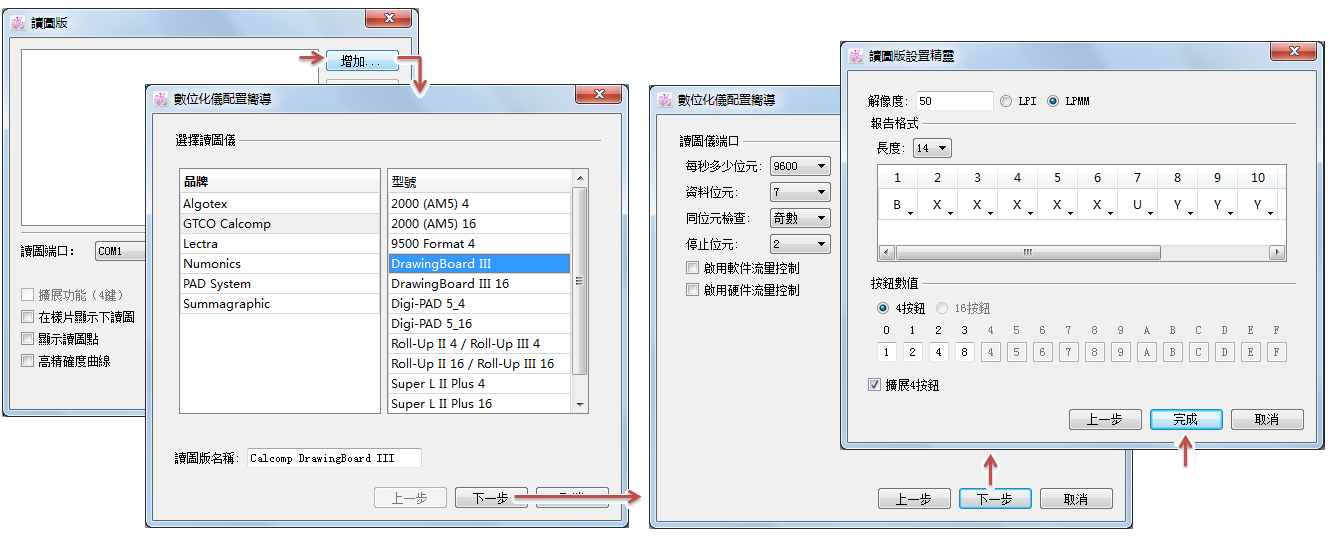

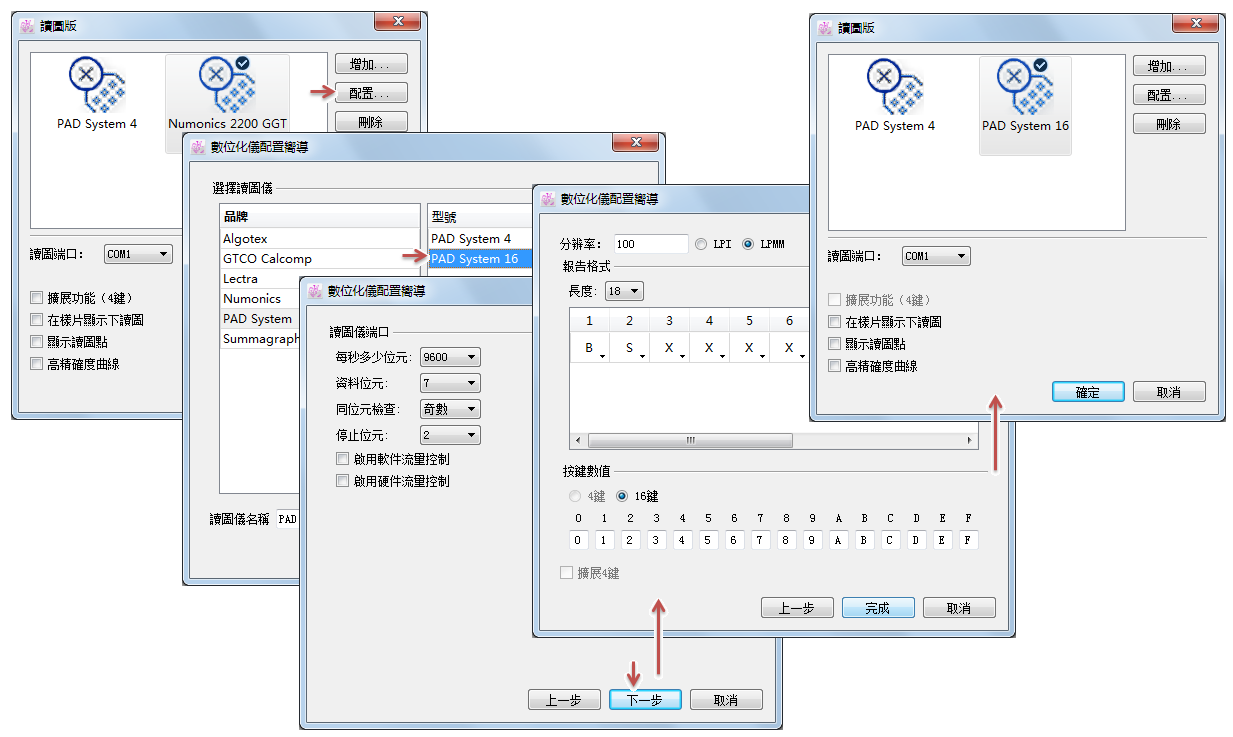

• 添加讀圖儀驅動程序:

  1. 點擊 [增加] 按鈕, 跳出嚮導對話框, 在列表中選擇讀圖儀;

  2. 點擊下一步, 設置讀圖儀端口資料;

  3. 點擊下一步, 設置報告格式、按鍵數值等參數, 點擊[完成]按鈕完成添加讀圖儀驅動程序.

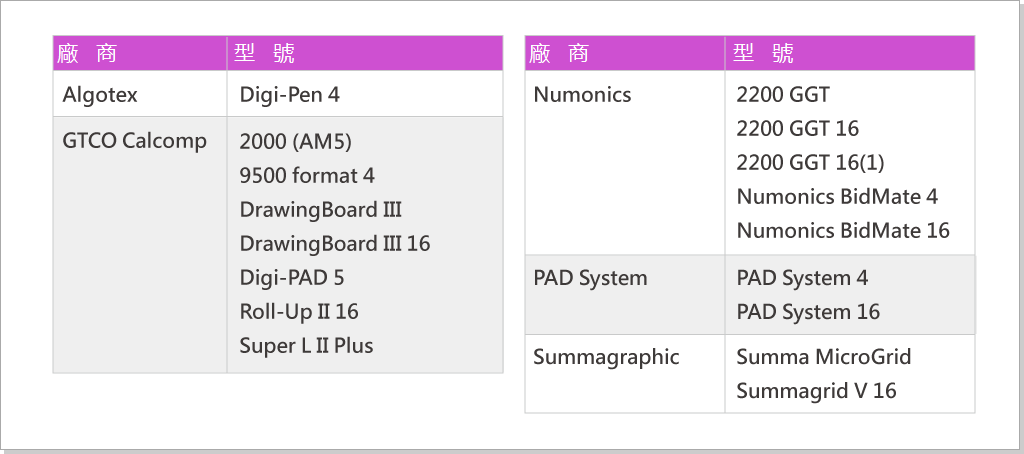

支持的讀圖儀驅動程式:

• 修改讀圖儀驅動程序參數:

  1. 在框內選擇已經存在的讀圖儀驅動圖標, 再點擊[配置]按鈕;

     1. 跳出嚮導對話框, 按照要求修改參數即可. 完成後點擊[完成]結束修改.

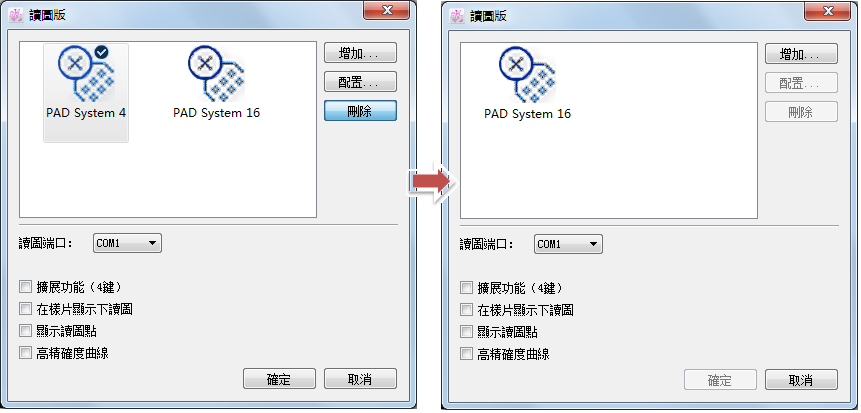

• 刪除讀圖儀驅動程序:

  選中讀圖儀驅動圖標, 再點擊[刪除]按鈕即可.



連接設置

V6.0 新功能, 供用戶在非局域網遠距離工作環境下, 可通過廣域網IP讀取讀圖文件. 詳細介紹請查閱第五章新版功能之PAD V6.0 數位讀圖管理員新功能介紹.

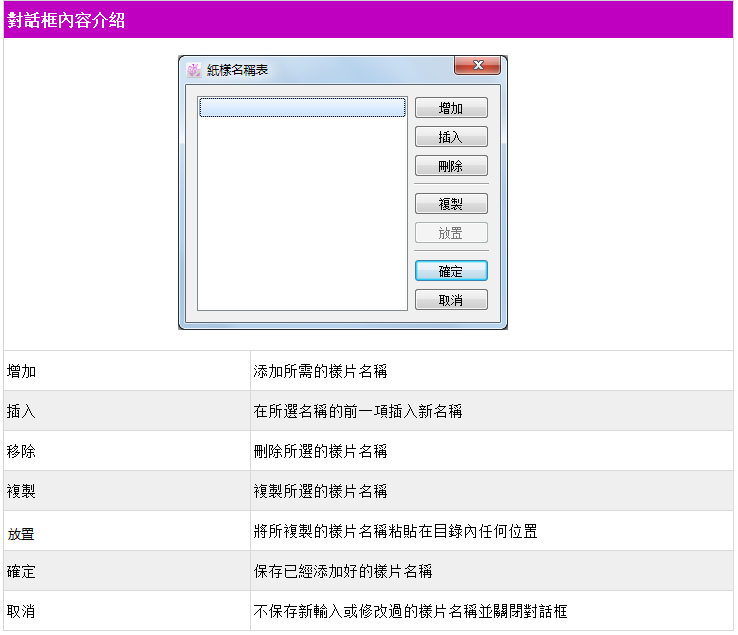

樣片名稱目錄

用戶可在樣片名稱目錄預存樣片名稱, 方便在紙樣軟件處理時調用.

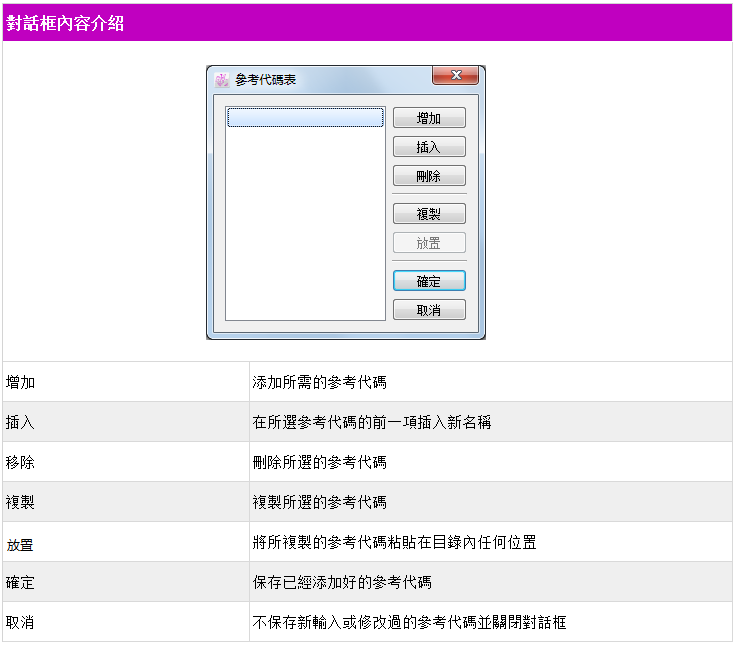

參考代碼目錄

用戶可在參考代碼目錄預存參考代碼, 方便在紙樣軟件處理時調用.

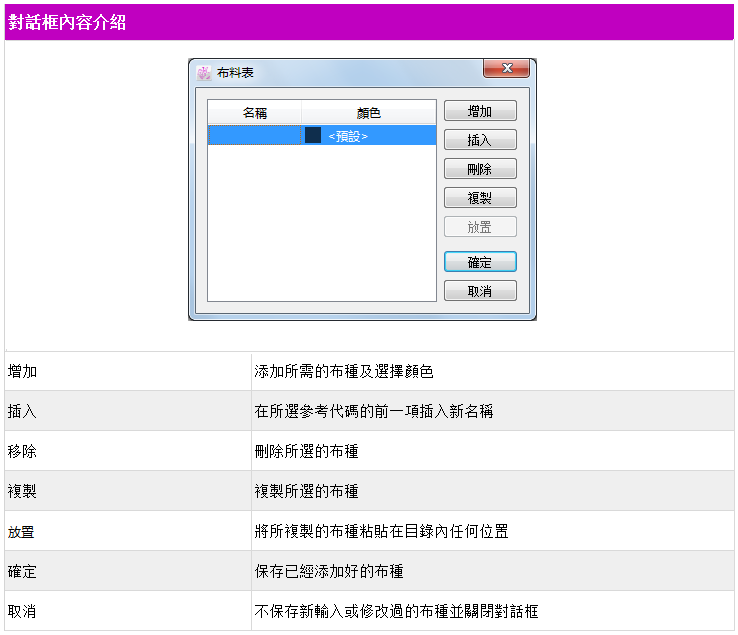

布種目錄

用戶可在布種目錄預存布種名稱, 方便在紙樣軟件處理時調用.

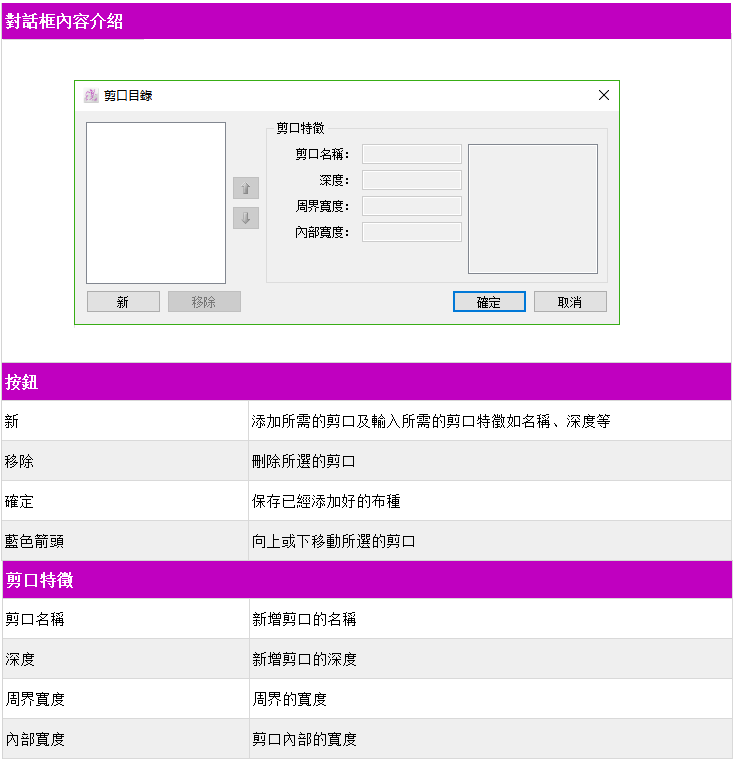

剪口目錄

用戶可在自定義剪口目錄預存自定剪口, 方便在紙樣軟件處理時調用.

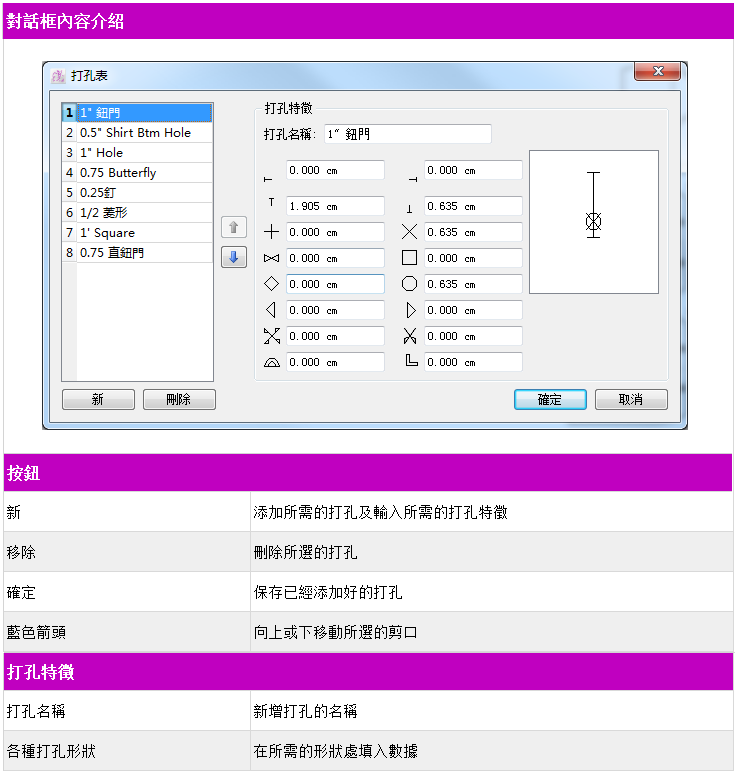

打孔目錄

用戶可在打孔目錄預存自定義打孔, 方便在紙樣軟件處理時調用.

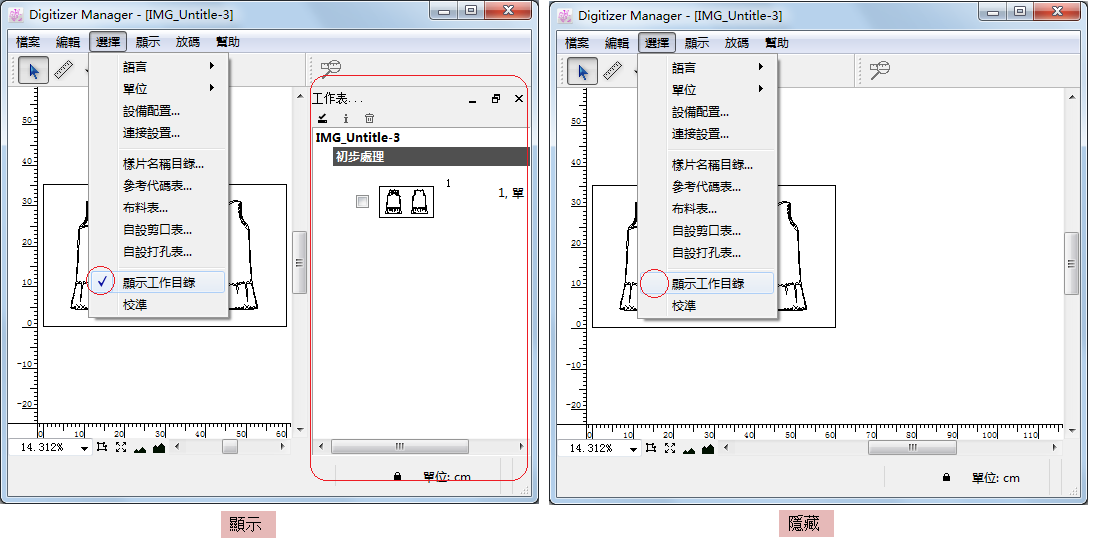

顯示工作目錄

用戶可選擇顯示或隱藏工作目錄. 勾選代表顯示，反之為隱藏.

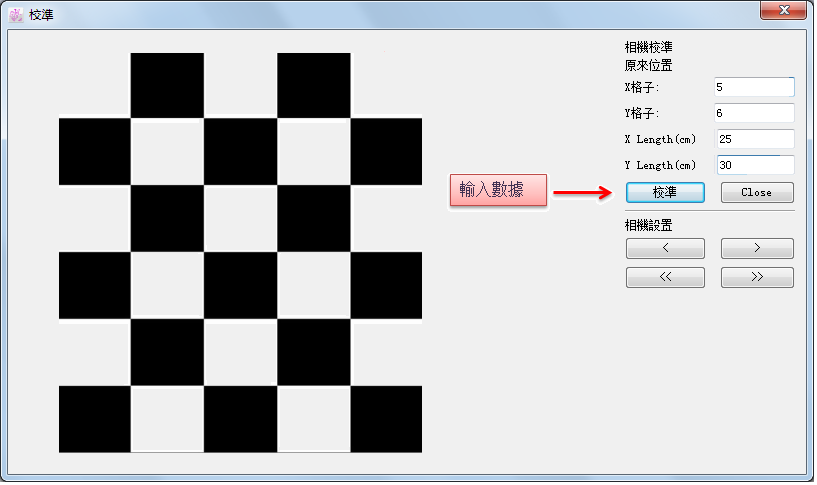

校準

用戶需先架設相機拍攝格子布圖案, 輸入格子的真實長度(格子長寬及整幅格子布的長寬), 系統將自動算出比例, 對讀入軟件中的紙樣進行尺寸校對, 並且後續讀入的紙樣也以這個比例進行校準:

顯示

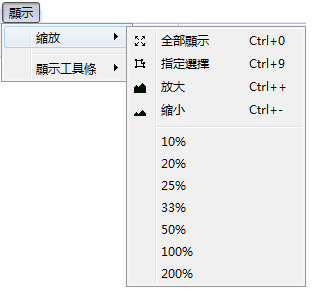

縮放

允許用戶能過運用此功能對工作區域進行縮放.

全部顯示: 顯示工作區域上所有的樣片.

選擇顯示: 放大顯示所選樣片 (可多選) 於工作區域中央.

放大/縮小: 放大或縮小工作區域

除了在 [顯示]菜單中進行縮放操作, 用戶也可以 使用工作區域左下角的按鈕進行以上操作.

放碼

尺碼設定

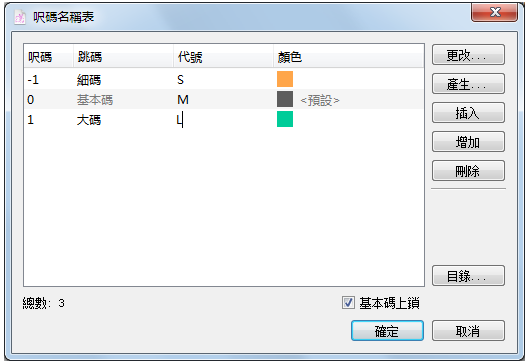

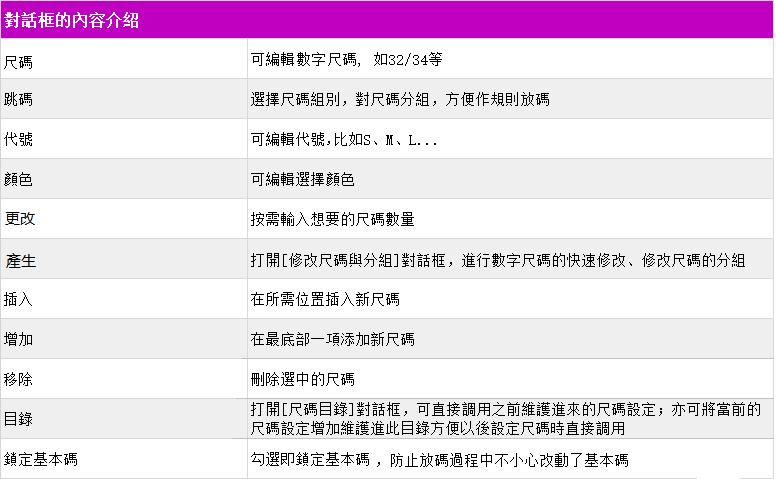

最開始的時候, 放碼操作尺寸是預設為一個尺碼, 即是基本碼, 以下是兩種製作多個尺碼的放碼網狀的方法：你可以打开尺码设定對話框中的[更改…] 按鈕或[產生…]按鈕.

打開對話窗：

供用戶設定尺碼, 可以在紙樣軟件中直接調用：

如何維護 / 調用尺碼目錄

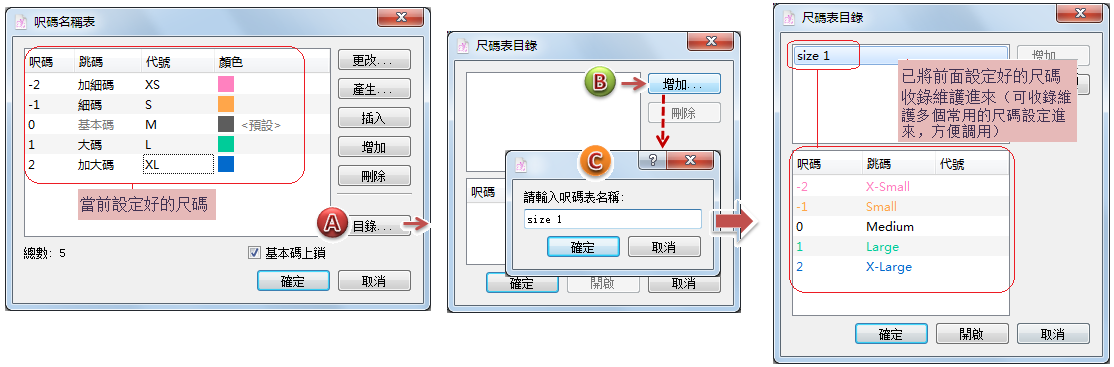

• 如何將設定好的尺碼維護收錄進尺碼目錄：

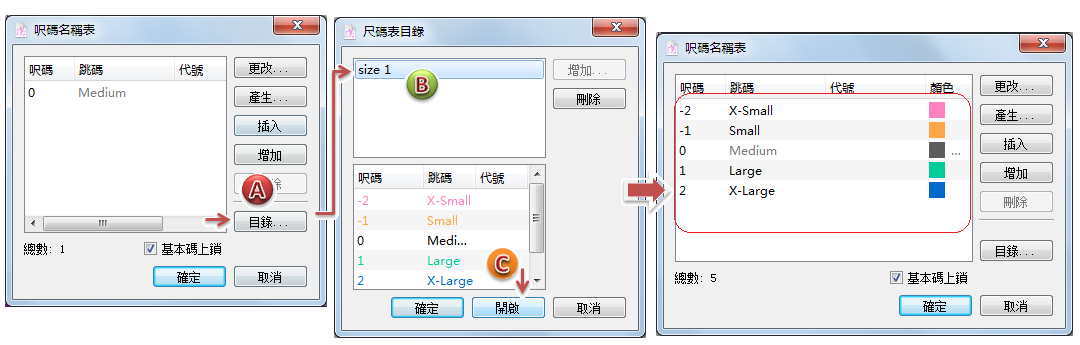

• 如何調用尺碼目錄里的尺碼設定：



幫助

檢查更新…

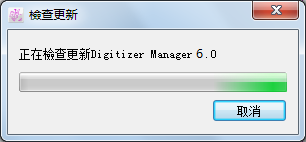

系統為用戶檢查軟件是否有新版更新:

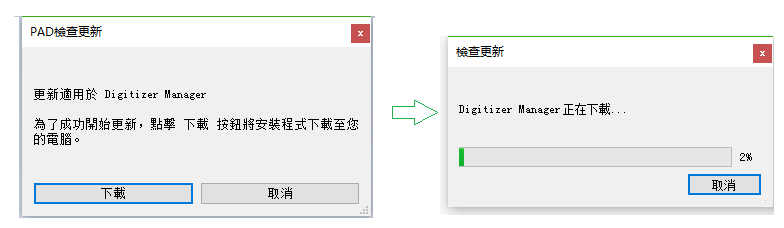

如檢測出有適用的更新, 點擊下載按鈕, 進行下載, 下載完成后可根據提示作更新安裝:

關於Digitizer Manager…

用戶可查看相應的版本信息:
