第四章 - 圖像採集

用戶可以使用相機拍取紙樣的外部形狀, 以录入电脑.

支援的相機型號和所需的電腦配置

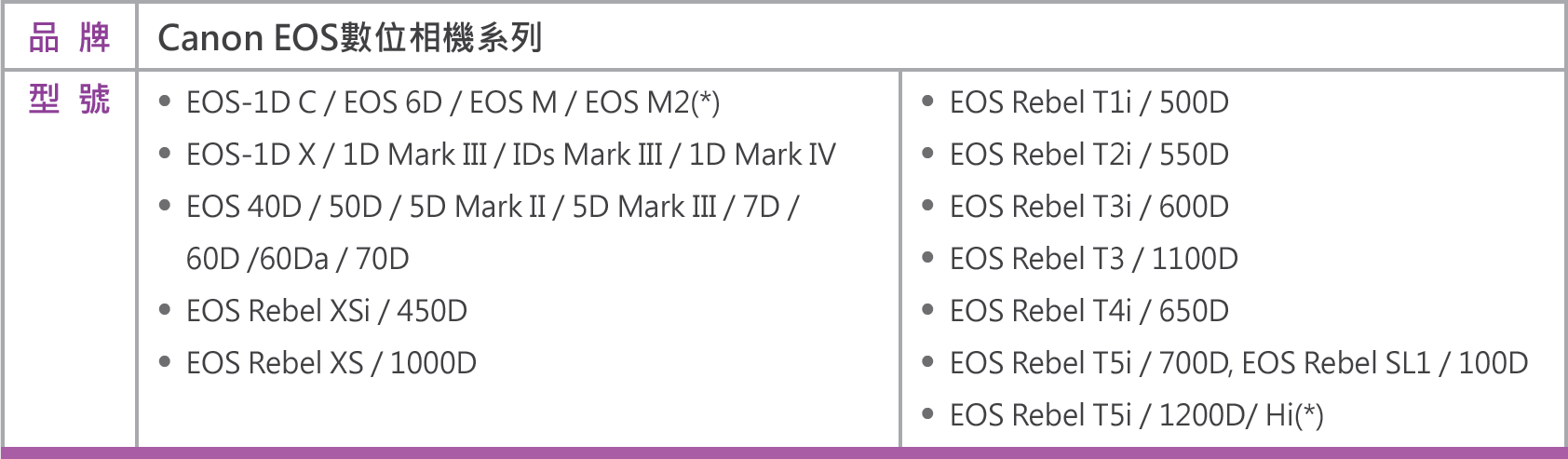

1. 支援 Canon (佳能) EOS 相機系列



2. 拍攝距離 110cm 以上

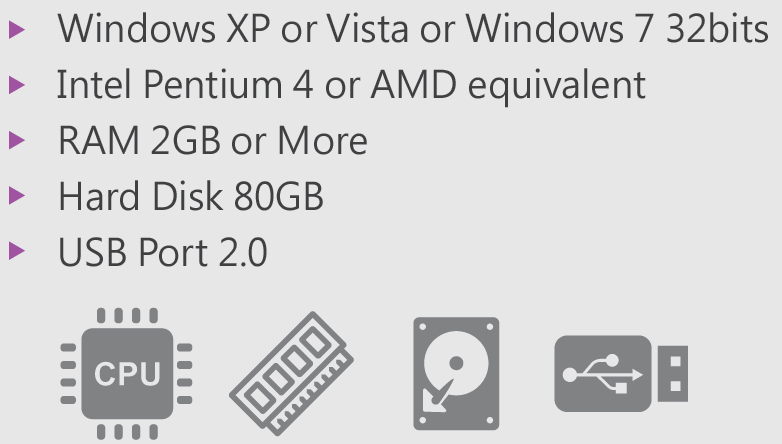

3. 電腦配置



4. 支援已裁剪在紙樣上的V剪口(不支援繪劃在紙樣上的各類剪口和內部線)

5. 不支援繪劃在單張紙上的多片紙樣

圖像採集－操作步驟

架設相機

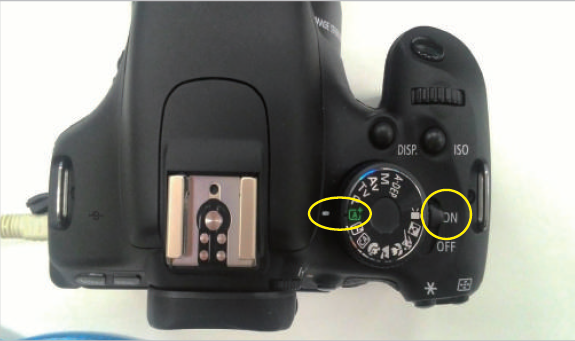

1. 將相機開機、調到拍照模式

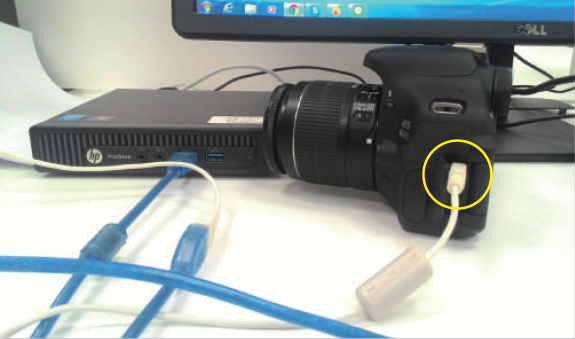

2. 用傳輸線將相機連接到電腦

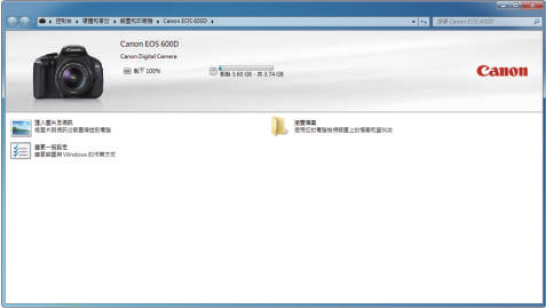

3. 出現此視窗, 表示相機已成功連接至電腦

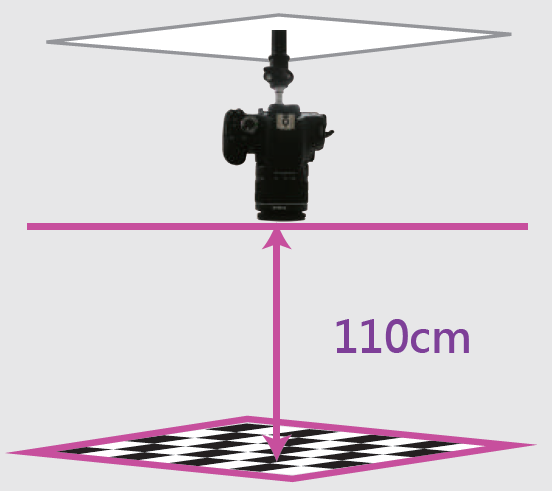

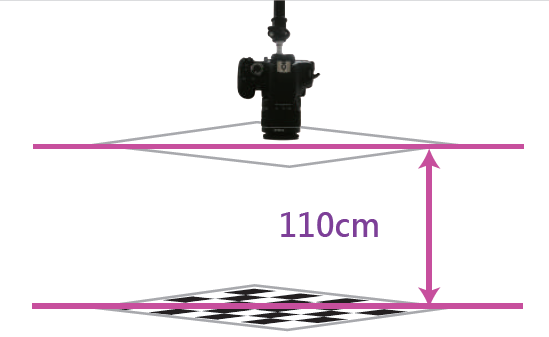

4. 相機需與格子紙平行、距離110cm以上



圖像採集

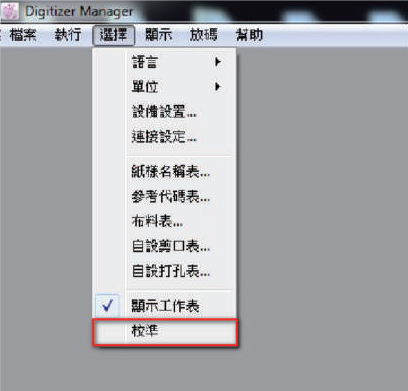

1. 開啟Digitizer Manager → 點選「選擇」→ 校準

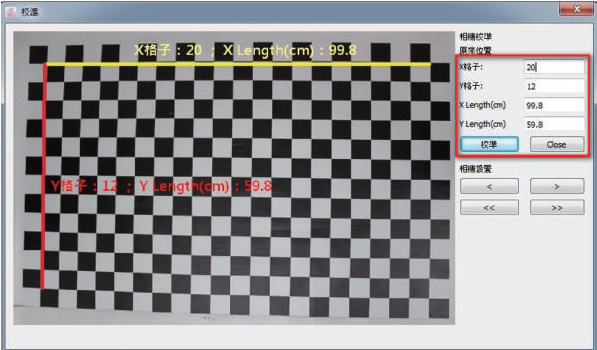

2. 輸入X、Y方向的格子數及實際長度後, 按下校準



   Note

   格子紙必須放置在相機預覽框範圍內 格子紙 X-軸及 Y-軸盡量與相機預覽框平行

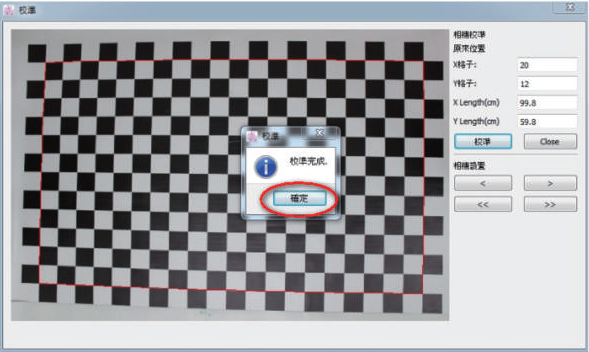

3. 校準完成 → 確定

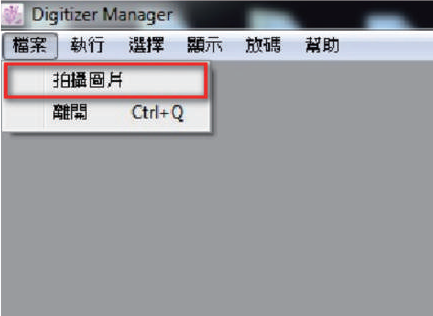

4. 點選「檔案」→ 拍攝圖片

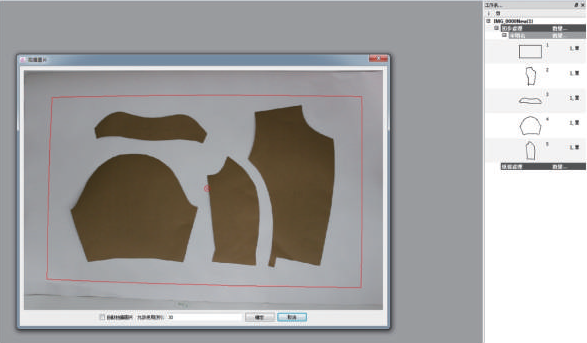

5. 在棋盤格上鋪一張白紙, 擺上版片, 按下確定後, 工作表就會出現紙樣.

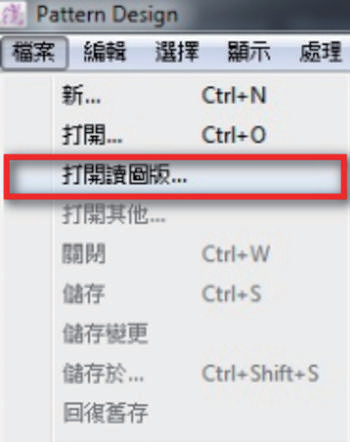

6. 開啟Pattern Design → 點選「檔案」→ 打開讀圖版

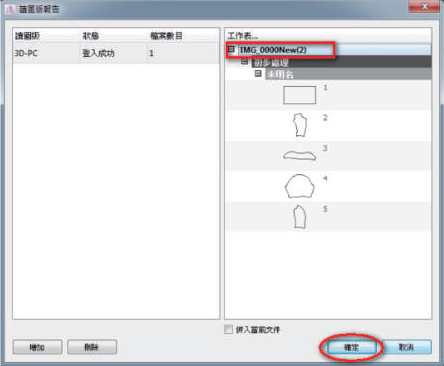

7. 選擇你要的工作表 → 按下確定

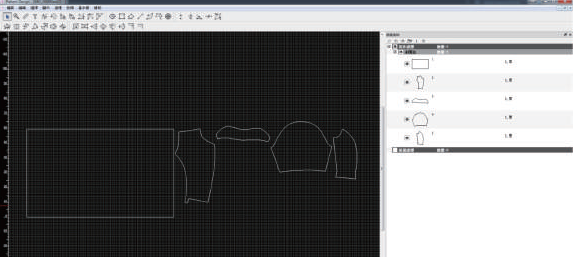

8. 現在你就可以在Pattern Design上設計紙樣
