第五章: 舉例如何連接PAD繪圖儀並進行打印

如何在Plot Manager 里設置連接PAD 繪圖儀：

Note

進行連接設置之前：

1.需確保PAD需確保PAD 繪圖機USB驅動已安裝好

2.繪圖機與電腦之間用連接線相互連接上, 並且開啟繪圖機

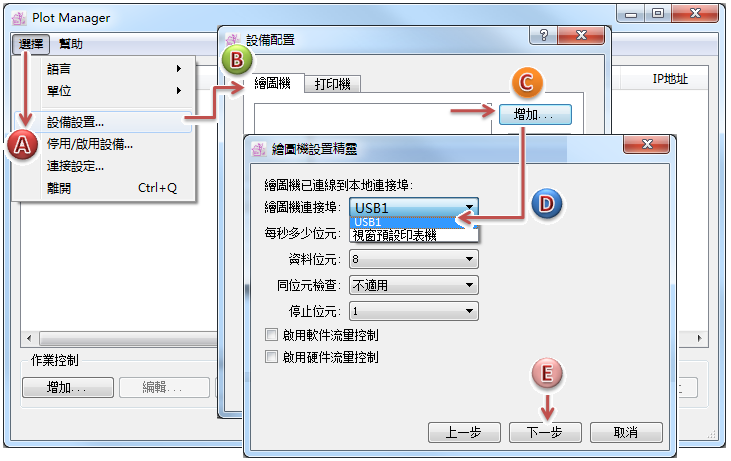

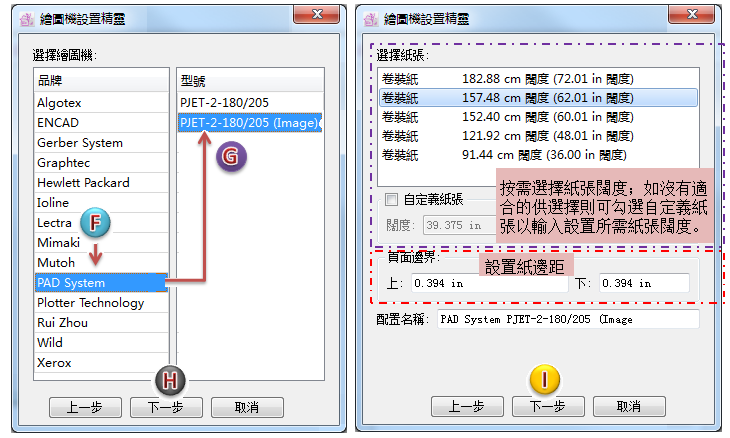

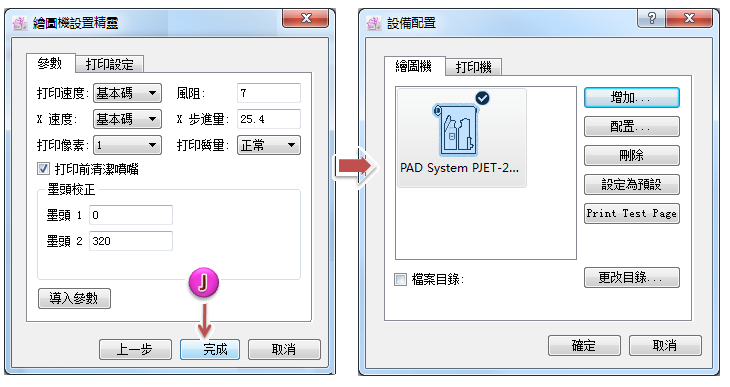

1. 添加PAD繪圖儀驅動：







2. Plot Manager 電腦里新建一個接收打印文件的文件夾

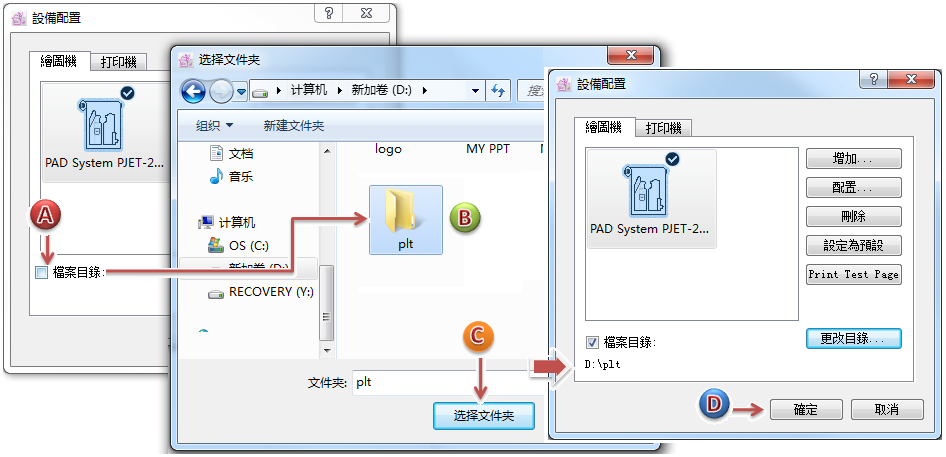

3. 設定打印路徑： 在 Plot Manager 里設置指定從 文件夾拿取打印文件打印



   則Plot Manager 之打印設置已設置連接完畢, 接下來需去PAD 紙樣軟件&嘜架軟件里做設置.

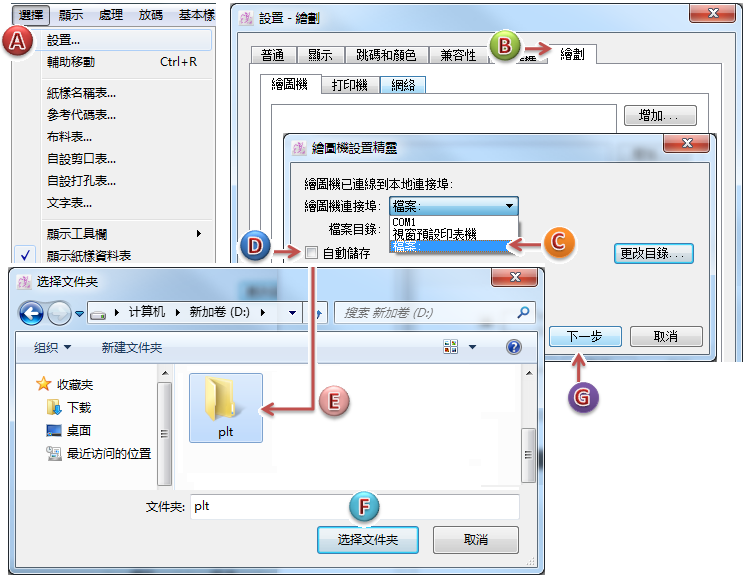

4. 在 PAD 紙樣軟件&嘜架軟件里做打印設置：

   以6.0為例舉例：



   Note

   V7.0 設置方法與 V6.0 設置方法一樣, 只是設置位置不同：

   V6.0設置位置為 ： [選擇] - [設置] - [繪劃]

   V7.0設置位置為 ： [檔案] - [繪圖]

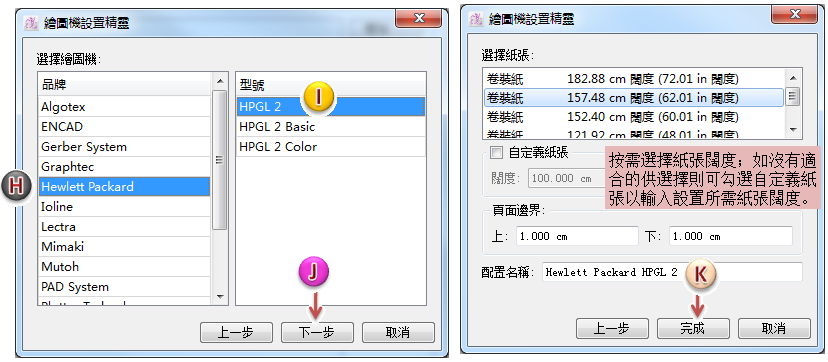

做好以上設置後, 則 PAD 紙樣軟件&嘜架軟件點擊 [檔案]- [繪劃], 在打印繪畫界面, 此時如果默認選中的繪圖驅動為前面所設置 ” Hewlett Packard HPGL 2“ , 則直接點擊 繪劃 按鈕, 即可送出繪圖檔案存出打印文件至所設置的 文件夾之下.

此時, 如果Plot Manager 軟件和PAD繪圖機如果是開啟狀態, 則會自動從 文件夾里拿取打印文件進行打印處理.
