เมนู [มุมมอง]

เมนู [มุมมอง] มีฟังก์ชันดังต่อไปนี้:

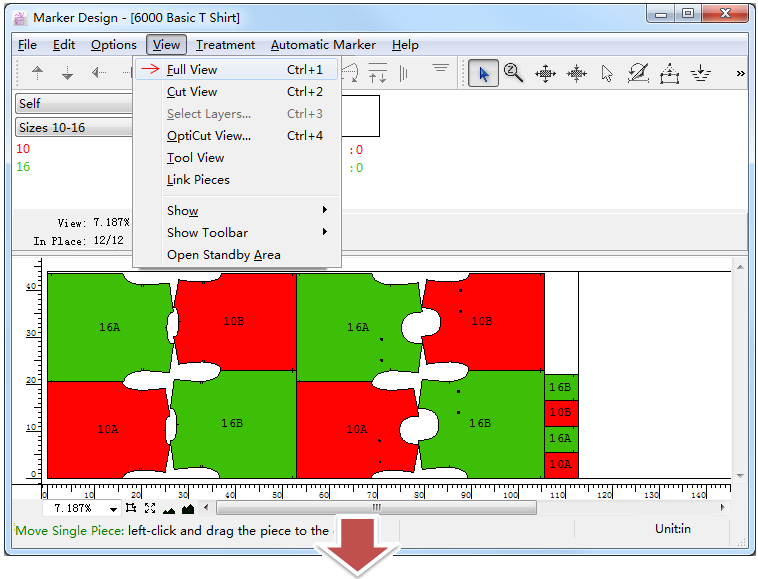

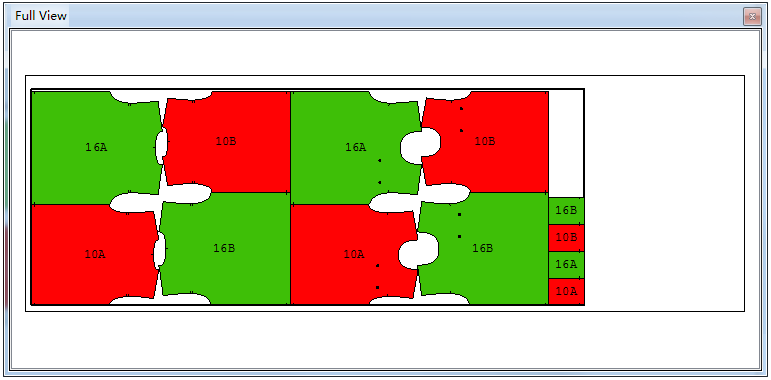

มุมมองทั้งหมด

ช่วยให้ผู้ใช้สามารถเห็นภาพรวมมาร์คเกอร์ทั้งหมดได้:

คลิกปุ่ม ที่มุมขวาบน หรือคลิกเมนู [มุมมอง] - [มุมมองทั้งหมด] เพื่อปิดหน้าต่างมุมมองแบบเต็ม

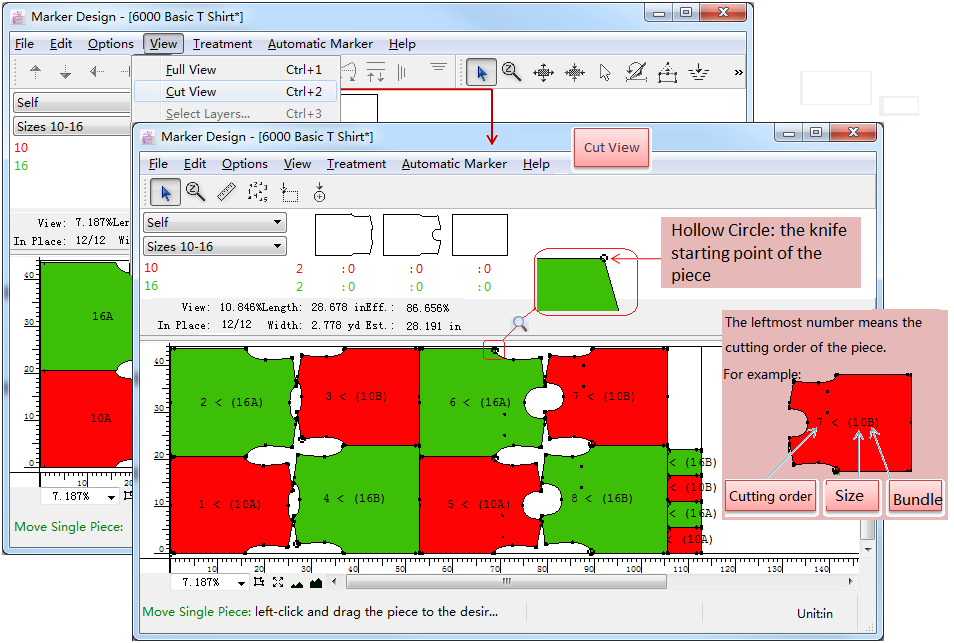

มุมมองการตัด

คลิกรายการนี้เพื่อเปลี่ยนเป็นสภาพแวดล้อมแบบมุมมองการตัด ภายใต้การเลือกแบบ มุมมองการตัด นี้ ผู้ใช้สามารถตรวจสอบและปรับเปลี่ยนจุดเริ่มต้นของมีด ลำดับมีด หรือเพิ่มรูเจาะภายนอกด้วยเครื่องมือๆต่างๆได้

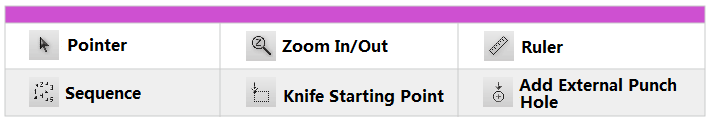

แถบเครื่องมือในมุมมองแบบตัด

• ตัวชี้

  เลือกชิ้นงานหนึ่งหรือหลายชิ้นในมุมมองแบบตัด

• ซูมเข้า/ออก

  ในการย่อหรือขยายมุมมองทั่วไปนั้น:

  ก. ซูมเข้า: เลือกเครื่องมือ คลิกซ้ายที่ตำแหน่งที่คุณต้องการซูมเข้า คลิกซ้ายต่อไปจนกว่าคุณจะได้มาตราส่วนที่ต้องการ หรือคลิกซ้ายโดยไม่ปล่อยปุ่มเมาส์ แล้วลากเป็นรูปสี่เหลี่ยมผืนผ้าที่ครอบคลุมตำแหน่งที่คุณต้องการซูมเข้า จากนั้นปล่อยปุ่มเมาส์

  ข. ซูมออก: เลือกเครื่องมือ กดปุ่ม ** Alt ** ค้างไว้ ลูกศรจะแปลงเป็นรูปแว่นขยาย คลิกพื้นที่ที่คุณต้องการย่อขนาดลง

• ไม้บรรทัด

  วัดระยะห่างระหว่างจุดสองจุด วิธีทำ: เลือกเครื่องมือ คลิกจุดอ้างอิงแรก แล้วคลิกจุดที่สอง กล่องโต้ตอบ “ระยะห่างระหว่างจุด” จะปรากฏขึ้นเพื่อแสดงผลการวัด

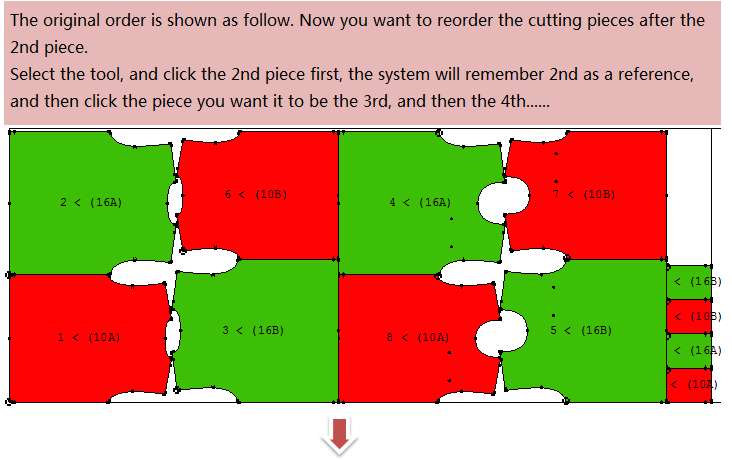

• ลำดับ

  การกำหนดหมายเลขของชิ้นงานต่าง ๆจะถูกจัดวางในลักษณะที่ลดการเคลื่อนไหวของเครื่องตัดหุ่นยนต์ให้ได้มากที่สุดโดยอัตโนมัติ หากต้องการเปลี่ยนลำดับนี้ ให้ใช้ ลำดับ เพื่อเรียงลำดับชิ้นงานใหม่สำหรับการตัดแพทเทิร์น

  วิธีการทำ:

  1. เลือกเครื่องมือลำดับ

  2. คลิกชิ้นงานตามลำดับที่คุณต้องการให้ตัด ตัวอย่างเช่น เมื่อคุณต้องการเริ่มจากชิ้นที่ 3 จากนั้นคลิกชิ้นที่ 2 ก่อน ระบบจะจดจำโดยใช้ชิ้นที่ 2 เป็นข้อมูลอ้างอิง จากนั้นคลิกชิ้นที่ 3 ชิ้นที่ 4 อันใหม่….

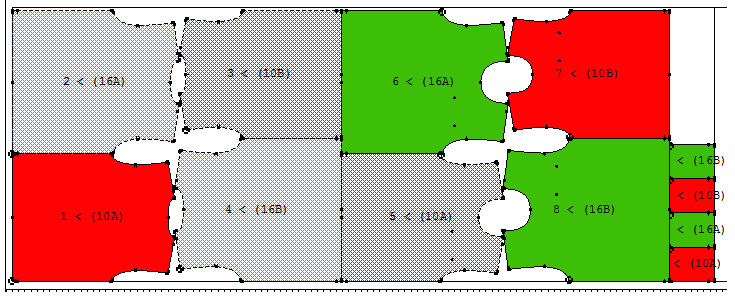

     ตัวอย่างเช่น:



• จุดเริ่มต้นของมีด

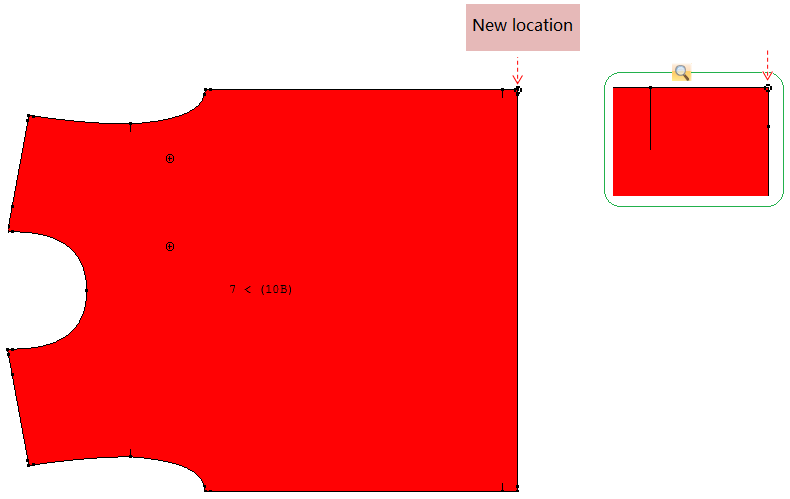

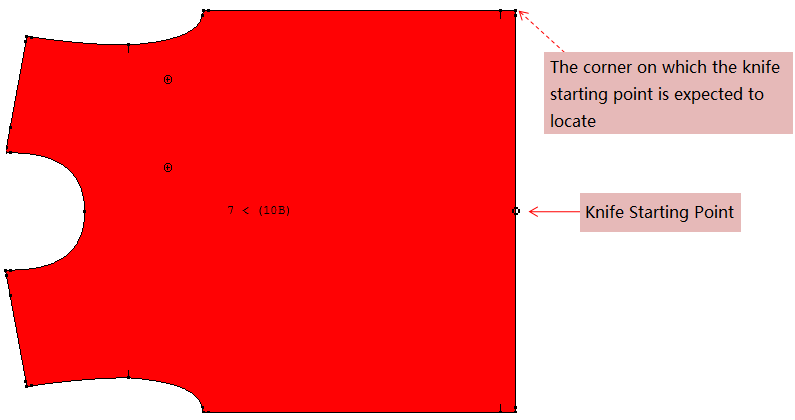

  เครื่องมือจุดเริ่มต้นของมีด จะช่วยให้คุณสามารถปรับตำแหน่งจุดเริ่มต้นของแต่ละชิ้นใหม่ได้ จุดเริ่มต้นควรอยู่ในตำแหน่งในมุม และไม่สามารถอยู่บนรอยบากได้

  ดังภาพที่แสดงต่อไปนี้ จุดเริ่มต้นของมีดจะอยู่ที่ชายผ้าตรงกลางด้านหน้า ซึ่งตอนนี้จำเป็นต้องย้ายตำแหน่งไปที่มุมขวาบน:



  วิธีการทำ:

  1. เลือกเครื่องมือ จุดเริ่มต้นของมีด ;

  2. คลิกจุดเริ่มต้นใหม่ของชิ้นงาน



• เพิ่มรูเจาะภายนอก

  เครื่องมือนี้ได้เคยถูกกล่าวถึงมาแล้วเมื่อตอนที่เราแนะนำหัวข้อเมนู การส่งออกไฟล์ตัดในเมนูไฟล์ ตัวเลือก

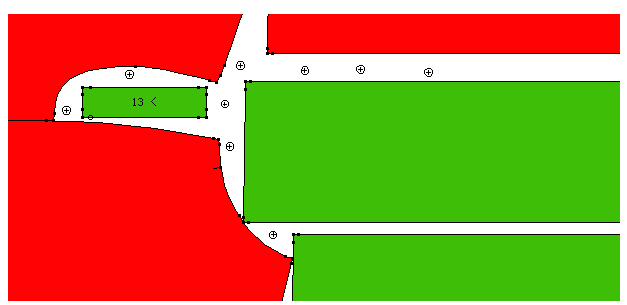

  เครื่องตัดบางรุ่นจะใช้สุญญากาศเพื่อให้ผ้ามีความเสถียรในระหว่างการตัด ด้วยการเพิ่มรูเจาะระหว่างชิ้นงานของคุณ ชิ้นงานจะยึดติดกับโต๊ะตัดได้ดีขึ้น จึงทำให้ชิ้นงานมีเสถียรภาพมากขึ้นในระหว่างการตัด

  วิธีเพิ่มรูเจาะภายนอก:

  1. เลือก เพิ่มเครื่องมือเจาะรูภายนอก;

  2. คลิกซ้ายที่ตำแหน่งที่ต้องการระหว่างชิ้นงาน เพื่อเพิ่มรูเจาะ : รูเจาะภายนอก



Note

หลังจากเพิ่มรูเจาะภายนอกแล้ว ให้เลือกตัวเลือก (M43/M44 เลือกเครื่อง M43/M44 ตามสถานการณ์จริง) ในกล่องโต้ตอบส่งออกไฟล์ Cut ANSI เพื่อเปิดใช้งานคำสั่งเจาะรูเจาะภายนอก เครื่องตัดจะตัดรูเจาะก่อนเพื่อให้ผ้าคงรูป

เลือกชั้น

ช่วยให้ผู้ใช้สามารถดูมากกว่าหนึ่งชั้นในพื้นที่จำลองเดียวกัน

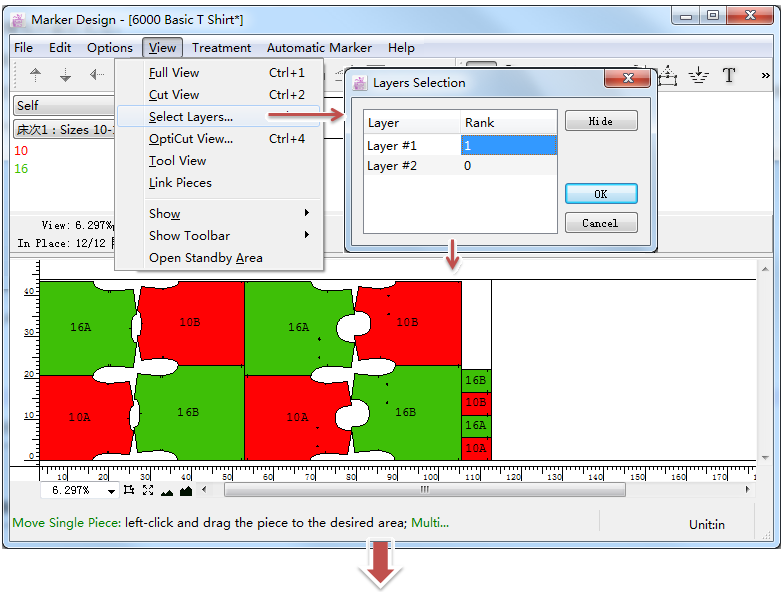

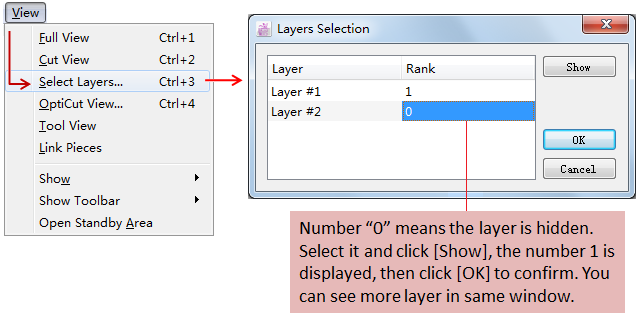

คลิก [เลือกชั้น… ] เปิดกล่องโต้ตอบ:

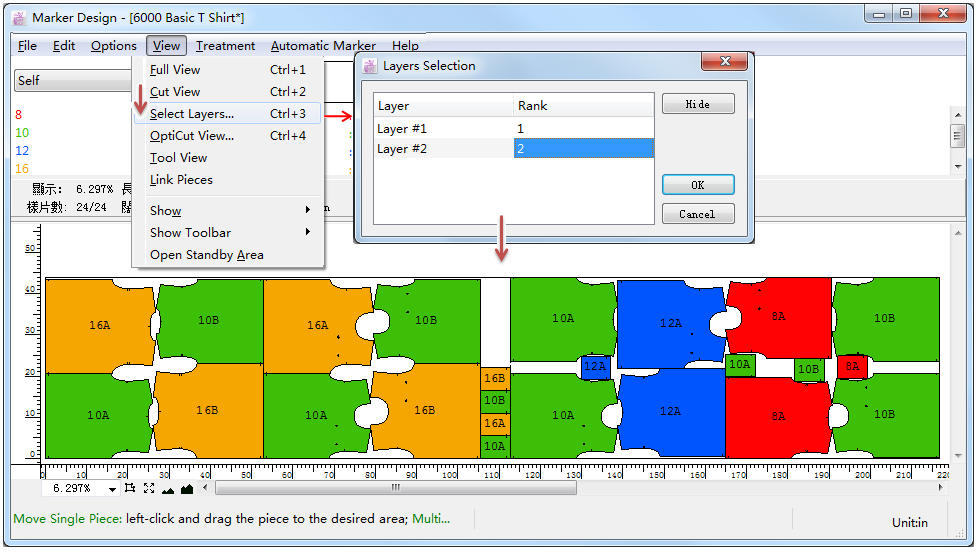

ตัวอย่างเช่น:

Note

หากคุณเลือกที่จะดูมากกว่าหนึ่งชั้นในพื้นที่จำลองเดียวกัน ชั้นเหล่านั้นจะถูกพิมพ์พร้อมกัน หากคุณไม่ต้องการพิมพ์ชั้นเพิ่มเติมในเวลาเดียวกัน ให้เลือกซ่อนหมายเลขชั้นที่ไม่ต้องการในกล่องโต้ตอบ หรือเลือกการตั้งค่าในกล่องโต้ตอบ การพิมพ์

มุมมอง Opticut …

หลังจากทำมาร์คเกอร์เสร็จแล้ว และส่งออกไฟล์มาร์คเกอร์แล้ว ให้เปิดการทำงานแบบ มุมมอง Opticut เพื่อปรับให้เหมาะสม และปรับจุดมีดผ่า (ย้ายตำแหน่งจุดมีดผ่าที่ไม่อยู่ที่มุม ไปยังมุมของชิ้นงาน) และสร้างการตัดร่วมกันตามสถานการณ์จริง (กล่าวคือ ตามการตั้งค่า เส้นที่อยู่ติดกันของชิ้นงานจะกลายเป็นเส้นร่วมกัน ตัวตัดจะตัดเส้นร่วมกันในครั้งเดียว)

Note

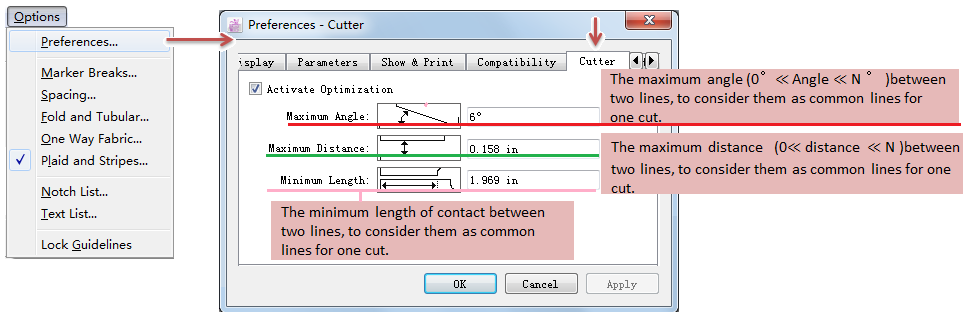

ก่อนใช้ มุมมอง Opticut ให้ไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[เครื่องตัด] เลือก “เปิดใช้งานการปรับให้เหมาะสม” และป้อนค่าที่ต้องการ:

เครื่องมือในมุมมองแบบ OptiCut

• ตัวชี้

  เลือกชิ้นงานหนึ่งหรือหลายชิ้นในมุมมองแบบมุมมองการตัด

• ซูมเข้า/ออก:

  ในการย่อหรือขยายมุมมองทั่วไปนั้น:

  ก. ซูมเข้า: เลือกเครื่องมือ คลิกซ้ายที่ตำแหน่งที่คุณต้องการซูมเข้า คลิกซ้ายต่อไปจนกว่าคุณจะได้มาตราส่วนที่ต้องการ หรือคลิกซ้ายโดยไม่ปล่อยปุ่มเมาส์แล้วลากเป็นสี่เหลี่ยมผืนผ้าที่ครอบคลุมตำแหน่งที่คุณต้องการซูมเข้า จากนั้นปล่อยปุ่มเมาส์

  ข. ซูมออก: เลือกเครื่องมือ กดปุ่ม ** Alt ** ค้างไว้ ลูกศรจะแปลงเป็นรูปแว่นขยาย คลิกพื้นที่ที่คุณต้องการย่อขนาดลง

• ไม้บรรทัด

  วัดระยะห่างระหว่างจุดสองจุด วิธีทำ: เลือกเครื่องมือ คลิกจุดอ้างอิงแรก แล้วคลิกจุดที่สอง กล่องโต้ตอบ “ระยะห่างระหว่างจุด” จะปรากฏขึ้นเพื่อแสดงผลการวัด

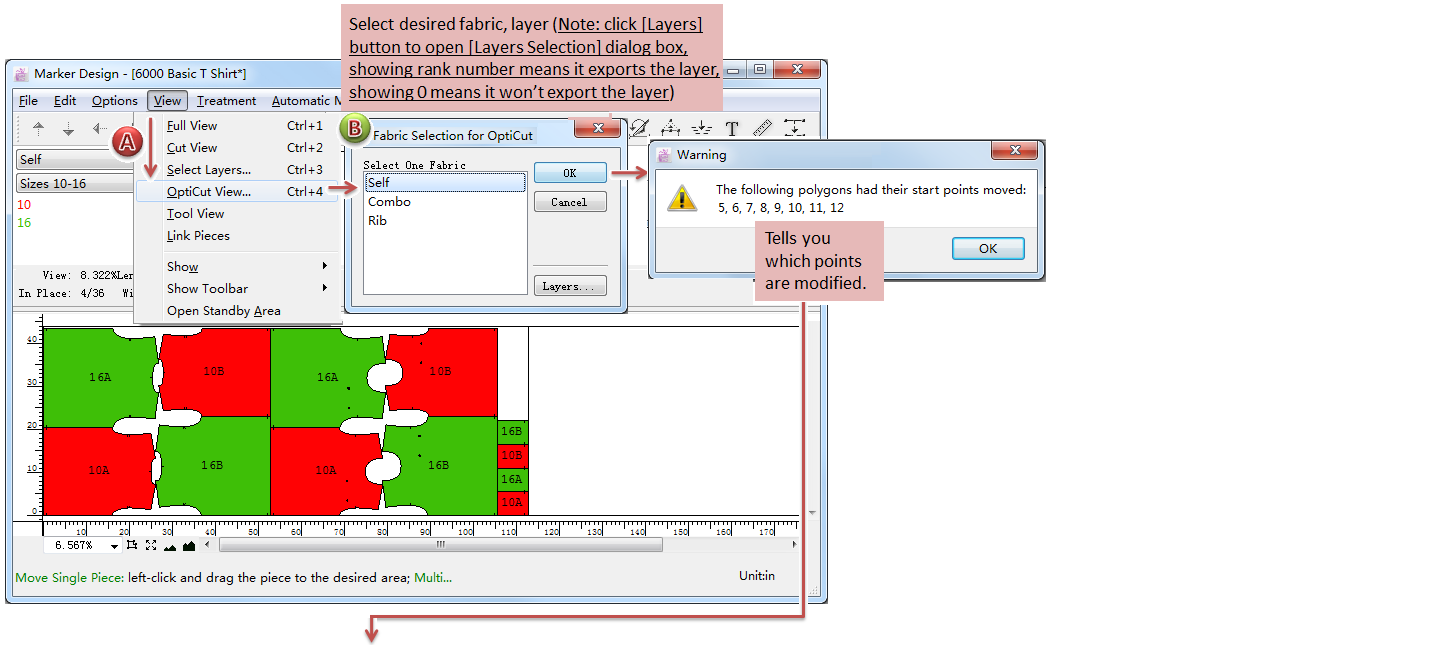

ขั้นตอนในการเปิด มุมมองแบบ OptiCut สำหรับการปรับแต่งมาร์คเกอร์:

1. ก่อนที่จะส่งออกไฟล์มาร์คเกอร์ที่เสร็จแล้ว ให้คลิก [มุมมอง] - [มุมมองแบบ OptiCut ];

2. เลือกผ้าและชั้นที่ต้องการในมุมมองแบบ OptiCut

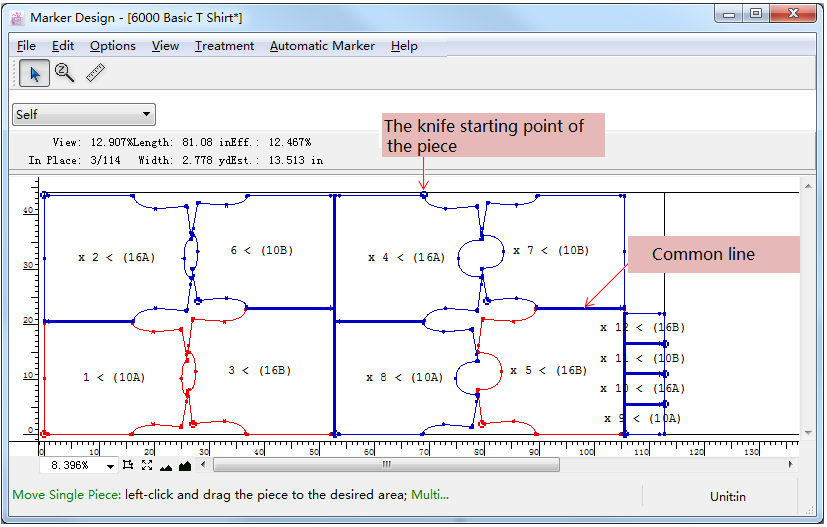

3. ระบบจะทำการปรับจุดมีดผ่าโดยอัตโนมัติ (ย้ายตำแหน่งจุดมีดที่ไม่อยู่ที่มุม ไปยังมุมของชิ้นงาน) กล่องโต้ตอบจะปรากฏขึ้นเพื่อแสดงให้คุณเห็นว่าได้มีการแก้ไขจุดมีดผ่าของชิ้นงานไหนบ้าง คลิก [ตกลง] เพื่อเข้าสู่การใช้งานมุมมองแบบ OptiCut ;

4. ในการใช้งานแบบมุมมองOptiCut นี้ คุณจะได้เห็นผลลัพธ์: จุดมีดผ่าของชิ้นงาน (วงกลมกลวงบนรูปร่างคือจุดมีดผ่า) และเส้นหนาระหว่างชิ้นงานจะเป็นเส้นร่วม



5. ตอนนี้คุณสามารถส่งออกได้แล้ว:

   ก. คลิกเมนู [ไฟล์]-[นำออก] เลือกฟอร์แมทไฟล์ส่งออก สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการส่งออก โปรดดูที่เมนู [ไฟล์];

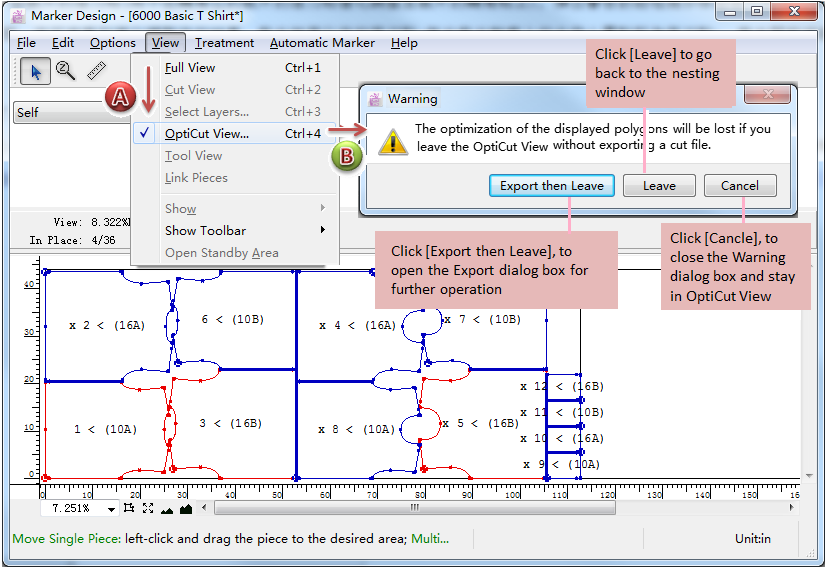

   ข. คลิกเมนู [มุมมอง] - [มุมมองOptiCut…] กล่องโต้ตอบจะปรากฏขึ้น:



มุมมองเครื่องมือ

เปิดสภาพแวดล้อมมุมมองเครื่องมือ ในสภาพแวดล้อมนี้ ผู้ใช้สามารถตั้งค่าคำสั่งการตัดได้ กล่าวคือ ควบคุมการยกและปักลงของมีด ตั้งค่าการตัดแบบสมมาตร และกำหนดจุดเริ่มต้นการตัดภายใน

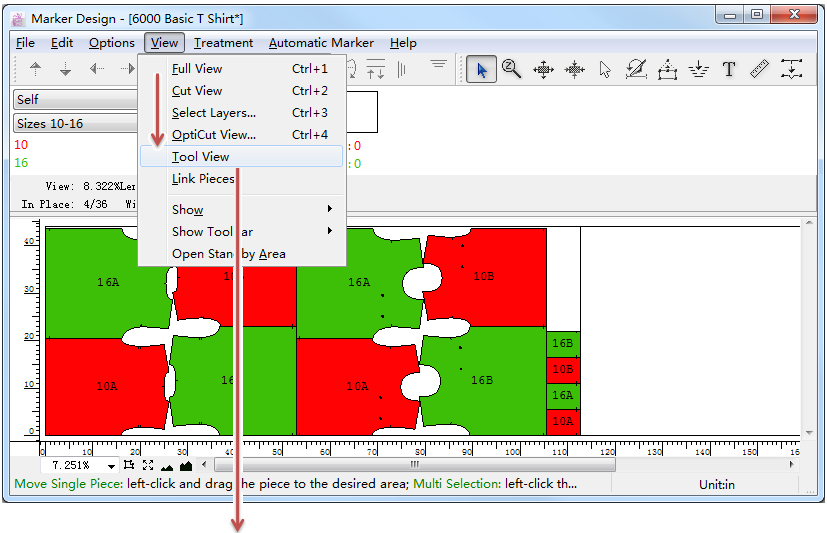

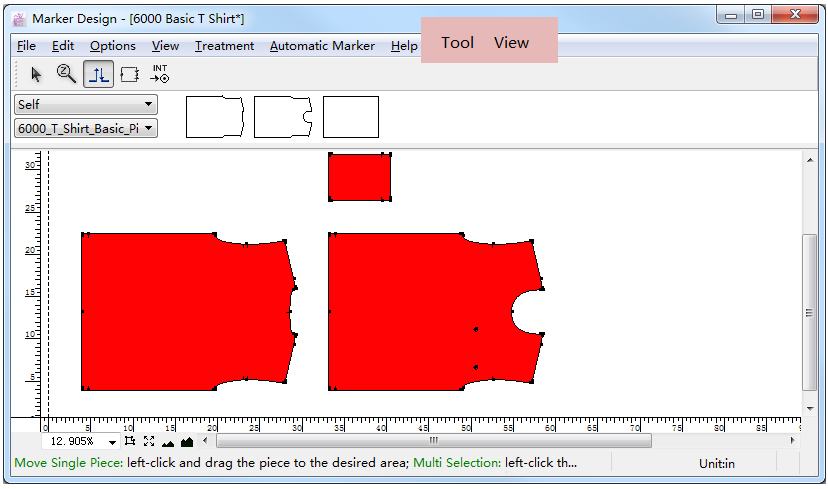

คลิก [มุมมอง] - [มุมมองเครื่องมือ…] เพื่อเข้าสู่สภาพแวดล้อมนั้น:

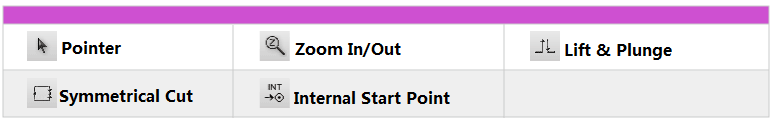

เครื่องมือในมุมมองเครื่องมือ

• ตัวชี้

  เลือกชิ้นงานหนึ่งหรือหลายชิ้นในมุมมองแบบตัด

• ซูมเข้า/ ออก:

  ในการย่อหรือขยายมุมมองทั่วไปนั้น:

  ก. ซูมเข้า: เลือกเครื่องมือ คลิกซ้ายที่ตำแหน่งที่คุณต้องการซูมเข้า คลิกซ้ายต่อไปจนกว่าคุณจะได้มาตราส่วนที่ต้องการ หรือคลิกซ้ายโดยไม่ปล่อยปุ่มเมาส์แล้วลากเป็นสี่เหลี่ยมผืนผ้าที่ครอบคลุมตำแหน่งที่คุณต้องการซูมเข้า จากนั้นปล่อยปุ่มเมาส์

  ข. ซูมออก: เลือกเครื่องมือ กดปุ่ม ** Alt ** ค้างไว้ ลูกศรจะแปลงเป็นรูปแว่นขยาย คลิกพื้นที่ที่คุณต้องการย่อขนาดลง

• ยกและกดลง

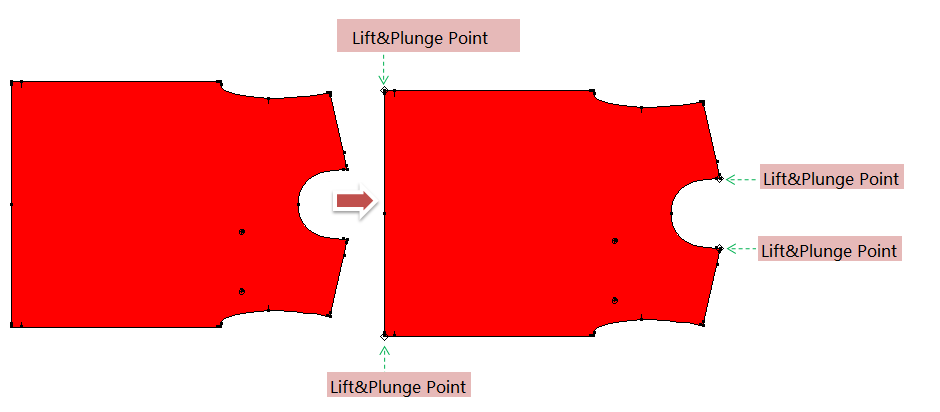

  เครื่องมือยกและกดลง จะบอกมีดตัดว่าจะยก หมุน และปักลงที่ใดในขณะที่ตัดชิ้นงาน โดยทั่วไปแล้วจะเพิ่มจุดยกและปักลงที่มุม (โดยที่มุมนั้นจะมีองศา ≤90°)

  • วิธีสร้างจุดยกและกดลง:

  1. เลือกเครื่องมือยกและกดลง แล้วตัวชี้จะกลายเป็น ในพื้นที่จำลอง;

  2. คลิกซ้ายที่ตำแหน่งที่ต้องการ เครื่องหมาย ยกและกดลง จะปรากฏขึ้น



  • วิธีลบจุดยกและกดลงออก:

  1. เลือกเครื่องมือ ยกและกดลง ;

  2. กด ** Alt ** (Windows) หรือ ** Option ** (Macintosh) หรือ ** Alt + Windows ** (Linux) ค้างไว้ ตัวชี้จะกลายเป็น ในพื้นที่จำลอง คลิกซ้ายที่เครื่องหมายยกและกดลง เพื่อสิ้นสุดการลบออก

  Note

  หากมุมมองของพื้นที่ทำงานไม่ใหญ่พอ ให้ใช้เครื่องมือย่อ/ขยายเพื่อขยายมุมมอง (หรือ กดปุ่ม Space ค้างไว้แล้วหมุนวงล้อเมาส์ขึ้นเพื่อขยายมุมมอง)

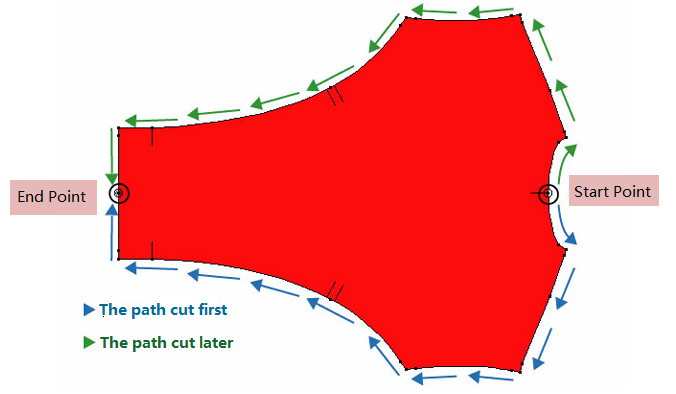

• ตัดสมมาตร

  เนื่องจากความต้องการในการผลิต ชิ้นส่วนบางชิ้นจำเป็นต้องตัดแบบสมมาตรเพื่อความแม่นยำ ดังนั้นให้ใช้ ตัดสมมาตร เพื่อกำหนดจุดเริ่มต้นและจุดสิ้นสุด

• วิธีเปิดใช้งานการตัดแบบสมมาตร

  1. เลือกเครื่องมือ ตัดแบบสมมาตร ตัวชี้จะกลายเป็น ในพื้นที่จำลอง;

  2. คลิกจุดที่คุณต้องการให้ใบมีดเริ่มตัด แล้วตัวชี้ในพื้นที่จำลองจะกลายเป็น ;

  3. คลิกจุดที่คุณต้องการให้มีดยุติการตัด;

  4. มีดจะตัดไปในทิศทางเดียวจนกว่าจะถึงจุดสิ้นสุด ใบมีดจะกลับไปที่จุดเริ่มต้นและตัดอีกด้านหนึ่งไปอีกทิศทางหนึ่ง จนกว่าจะพบกับจุดสิ้นสุดอีกครั้ง



• วิธีลบจุดตัดสมมาตรออก:

  1. เลือกเครื่องมือ ตัดแบบสมมาตร ;

  2. กดปุ่ม ** Alt ** (Windows) หรือ ** Option ** (Macintosh) หรือ ** Alt + Windows ** (Linux) ค้างไว้ แล้วตัวชี้จะกลายเป็น จากนั้นคลิกซ้ายที่จุดที่คุณ ต้องการที่จะลบออก

  Note

  หากมุมมองของพื้นที่ทำงานไม่ใหญ่พอ ให้ใช้เครื่องมือซูมเข้า/ออกเพื่อขยายมุมมอง (หรือกดปุ่ม Space ค้างไว้แล้วหมุนวงล้อเมาส์ขึ้นเพื่อขยายมุมมอง)

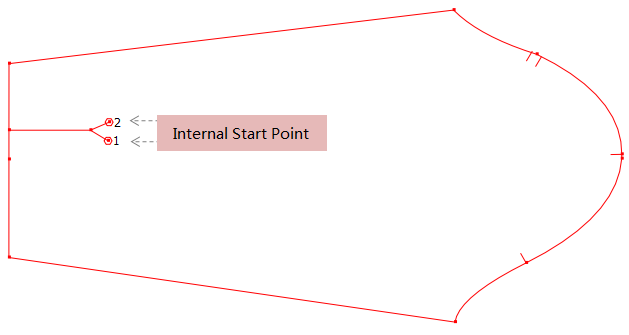

• จุดเริ่มต้นภายใน

1. เลือก เครื่องมือจุดเริ่มต้นภายใน แล้วตัวชี้จะกลายเป็น ;

2. คลิกส่วนภายในที่คุณต้องการให้มีดเริ่มตัด ทำซ้ำขั้นตอนเดียวกันกับส่วนภายในอีกอันที่คุณต้องการให้มีดเริ่มตัด ตัวเลขจะปรากฏถัดจากจุดเริ่มต้นที่ระบุลำดับการตัด

• วิธีลบจุดเริ่มต้นภายในออก:

1. เลือก เครื่องมือ จุดเริ่มต้นภายใน;

2. กดปุ่ม ** Alt ** (Windows) หรือ ** Option ** (Macintosh) หรือ ** Alt + Windows ** (Linux) ค้างไว้ แล้วตัวชี้จะกลายเป็น จากนั้นคลิกซ้าย ณ จุดที่คุณต้องการที่จะลบออก

Note

หากมุมมองของพื้นที่ทำงานไม่ใหญ่พอ ให้ใช้เครื่องมือซูมเข้า/ออกเพื่อขยายมุมมอง (หรือกดปุ่ม Space ค้างไว้แล้วหมุนวงล้อเมาส์ขึ้นเพื่อขยายมุมมอง)

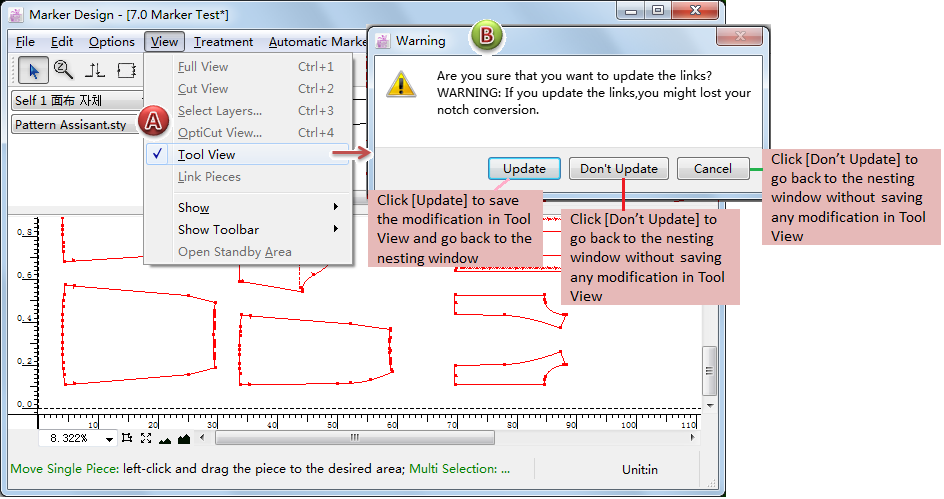

วิธีบันทึกการแก้ไขที่กล่าวถึงข้างต้นใน มุมมองเครื่องมือ

หลังจากเสร็จสิ้นการตั้งค่าแล้ว ให้คลิก [มุมมอง] - [มุมมองเครื่องมือ] เพื่อเปิดกล่องโต้ตอบคำเตือน เพื่อบันทึกการตั้งค่า:

เชื่อมโยงชิ้นงาน

เชื่อมโยงชิ้นงาน จะช่วยให้คุณสามารถวางจุดที่จับคู่กัน และเชื่อมโยงเข้าด้วยกันได้ ชิ้นงานแพทเทิร์นที่มีจุดที่จับคู่กัน และจุดที่จับคู่กันที่เชื่อมโยงกันจะถูกจัดให้อยู่ในแนวเมื่อวางบนผ้าลายสก๊อตและลายทาง

เครื่องมือในเชื่อมโยงชิ้นงาน

• ตัวชี้

  เลือกชิ้นงานหนึ่งหรือหลายชิ้นในมุมมองการตัด

• ซูมเข้า/ออก:

  ในการย่อหรือขยายมุมมองทั่วไปนั้น:

  ก. ซูมเข้า: เลือกเครื่องมือ คลิกซ้ายที่ตำแหน่งที่คุณต้องการซูมเข้า คลิกซ้ายต่อไปจนกว่าคุณจะได้มาตราส่วนที่ต้องการ หรือคลิกซ้ายโดยไม่ปล่อยปุ่มเมาส์แล้วลากเป็นสี่เหลี่ยมผืนผ้าที่ครอบคลุมตำแหน่งที่คุณต้องการซูมเข้า จากนั้นปล่อยปุ่มเมาส์

  ข. ซูมออก: เลือกเครื่องมือ กดปุ่ม ** Alt ** ค้างไว้ ลูกศรจะแปลงเป็นรูปแว่นขยาย คลิกพื้นที่ที่คุณต้องการย่อขนาดลง

• จุดจับคู่กัน

  • วิธีสร้างจุดจับคู่กัน: เลือก เครื่องมือ จุดที่จุดจับคู่กัน ตัวชี้ในพื้นที่ทำงานจะกลายเป็น จากนั้นคลิกซ้ายที่จุดที่มีอยู่บนชิ้นงานแพทเทิร์น วงกลมเล็ก ๆ จะก่อตัวรอบจุดนั้น เพื่อระบุว่าเป็นจุดที่จุดจับคู่กัน

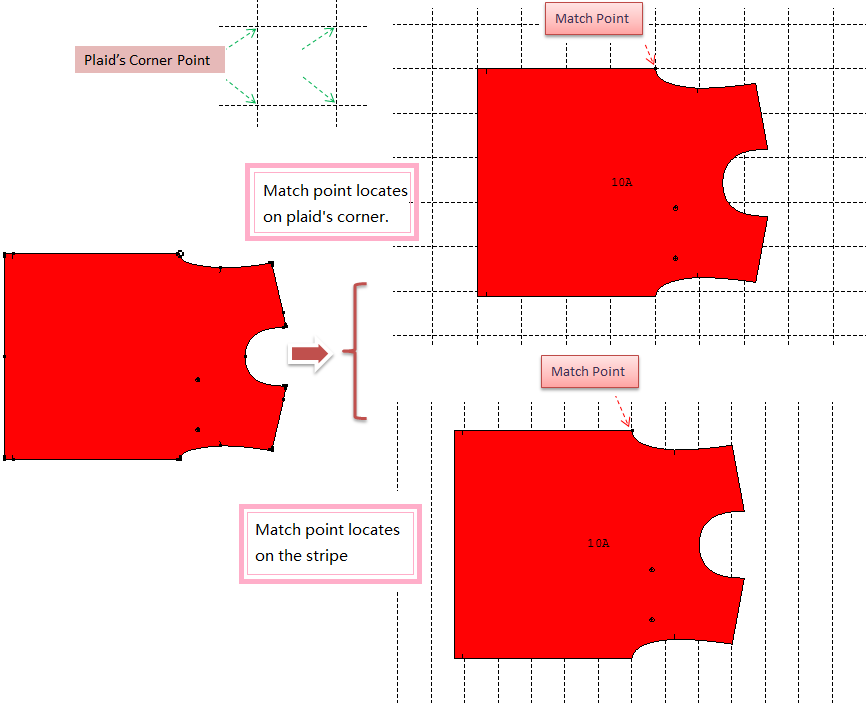

    หากเริ่มวางมาร์คอัตโนมัติหลังจากบันทึกการตั้งค่าแล้ว:

  ก. ผ้าลายสก๊อต: จุดจับคู่จะอยู่ที่จุดตรงมุมของลายสก๊อต (ลายสก๊อตแต่ละลายจะมีสี่มุม);

  ข. ผ้าลายทาง: จุดจับคู่ จะอยู่บนแถบลายทาง;



  • วิธีลบจุดที่จับคู่กัน: เลือก เครื่องมือจุดเชื่อมโยงแล้วกดปุ่ม ** Alt ** (Windows) หรือ ** Option ** (Macintosh) หรือ ** Alt + Windows ** (Linux) ค้างไว้ แล้วตัวชี้จะกลายเป็น จากนั้นคลิกซ้ายที่จุด ที่คุณต้องการลบออก

  Note

  หากมุมมองของพื้นที่ทำงานไม่ใหญ่พอ ให้ใช้เครื่องมือซูมเข้า/ออกเพื่อขยายมุมมอง (หรือกดปุ่ม Space ค้างไว้แล้วหมุนวงล้อเมาส์ขึ้นเพื่อขยายมุมมอง)

• ลิงค์

เครื่องมือลิงก์จะช่วยให้คุณสามารถสร้างลิงก์ระหว่างจุดต่างๆที่ได้มีการกำหนดไว้ล่วงหน้า

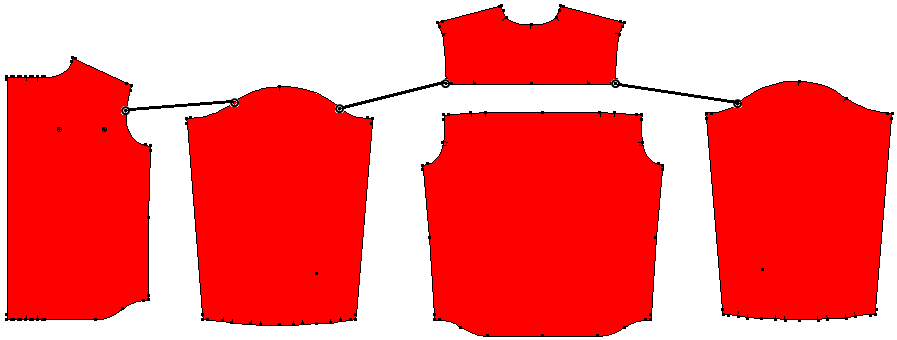

ตัวอย่างเช่น เสื้อเชิ้ตลายสก็อตจำเป็นจะต้องจับคู่ลายสก๊อตกับลายทาง ตามความต้องการจริง ให้ทำลิงค์ดังนี้:

• ** วิธีสร้างการเชื่อมโยงระหว่างจุด: **

1. เลือก เครื่องมือเชื่อมโยง จากนั้นตัวชี้จะกลายเป็น จะมี “1” ขนาดเล็กปรากฏขึ้นที่ด้านข้างของตัวชี้;

2. คลิกซ้ายที่จุดหนึ่ง แล้ว “1” จะกลายเป็น “2” จากนั้นคลิกซ้ายที่จุดจับคู่อีกอัน จากนั้นจะเกิดลิงก์เชื่อมโยงขึ้นผ่านเส้นที่เชื่อมต่อชิ้นงานทั้งสองชิ้น;

3. “2” จะกลายเป็น “1” อีกครั้ง เพื่อแจ้งให้คุณทราบว่าเครื่องมือพร้อมที่จะสร้างลิงก์ใหม่ขึ้นมาใหม่อีกอัน;

4. หลังจากเชื่อมโยงแล้ว ให้ตั้งค่า คุณสมบัติของลิงก์ ตามต้องการ



• วิธีตั้งค่า คุณสมบัติของลิงก์:

  1. เลือก เครื่องมือชี้;

  2. ดับเบิลคลิกที่เส้นลิงค์เชื่อมโยง แล้วกล่องโต้ตอบจะปรากฏขึ้น

  3. ป้อนค่าหรือเลือกตัวเลือกที่ต้องการ:

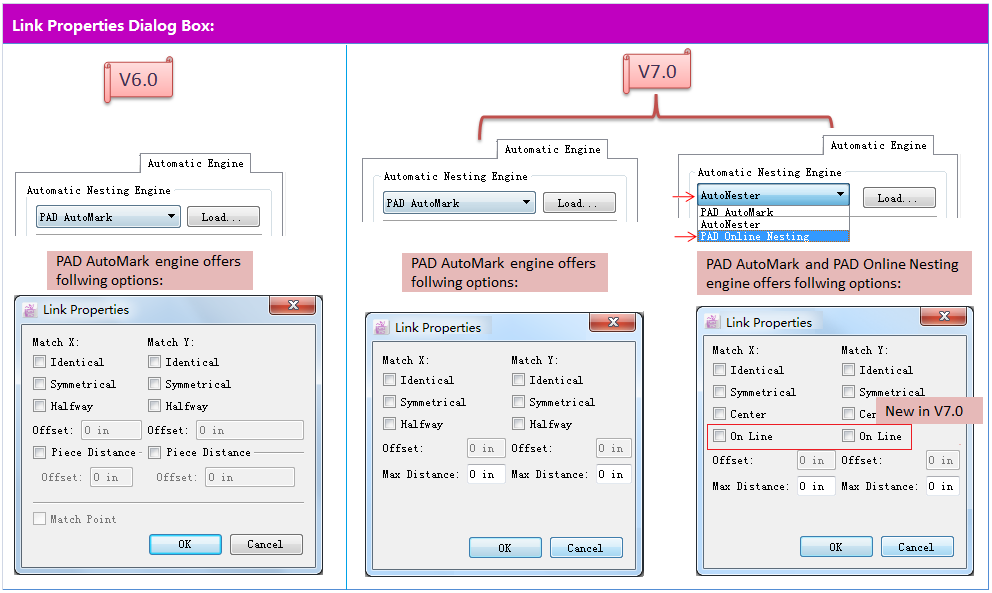

• ตัวอย่างของตัวเลือกในกล่องโต้ตอบ คุณสมบัติของลิงก์:

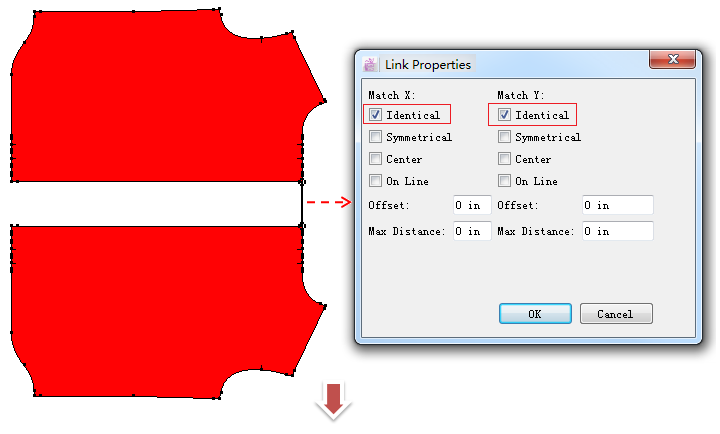

• ** เหมือนกัน: ** จุดจับคู่จะวางบนจุดตัดใด ๆ

  เช่น:

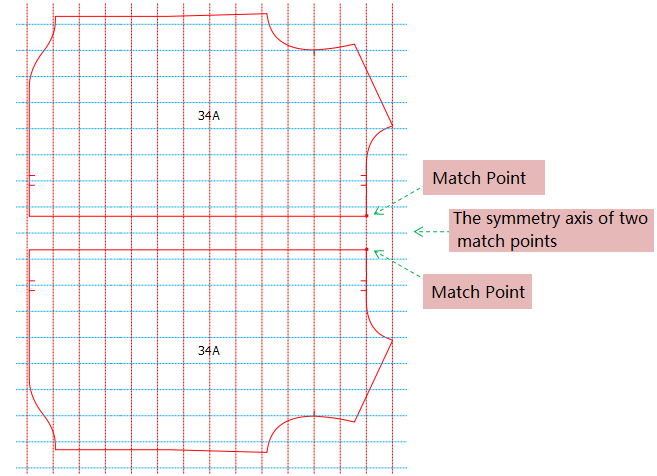

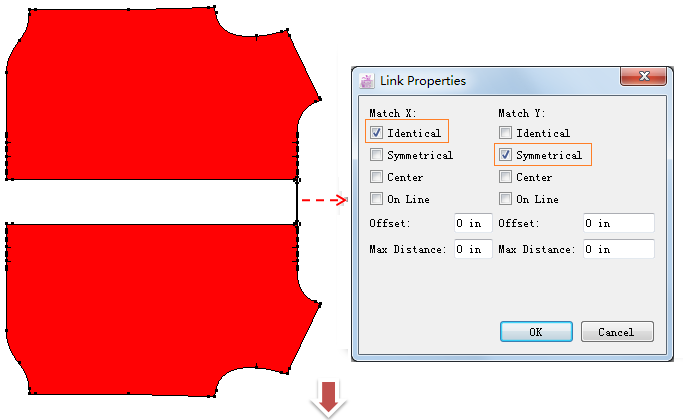

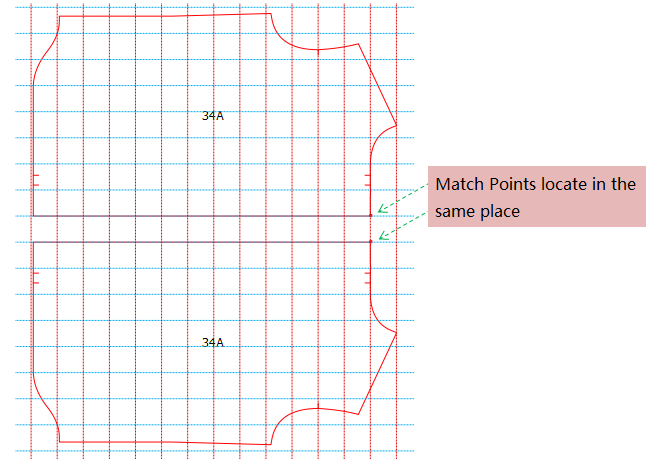

• ** สมมาตร: ** เส้นแนวนอนที่อยู่ใกล้ที่สุดระหว่างจุดที่จับคู่ของชิ้นงาน จะเป็นแกนสมมาตร จุดที่จับคู่กันสองจุดจะเป็นแบบสมมาตร

  ตัวอย่างเช่น:

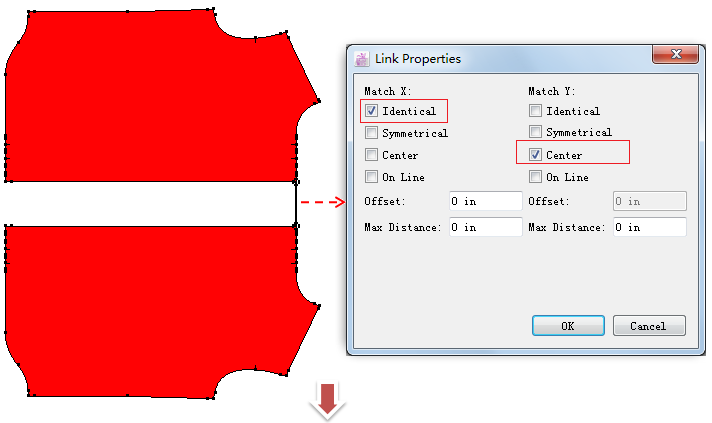

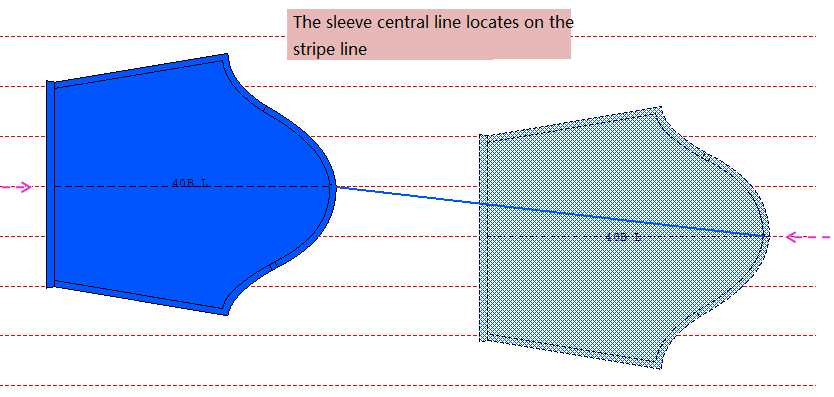

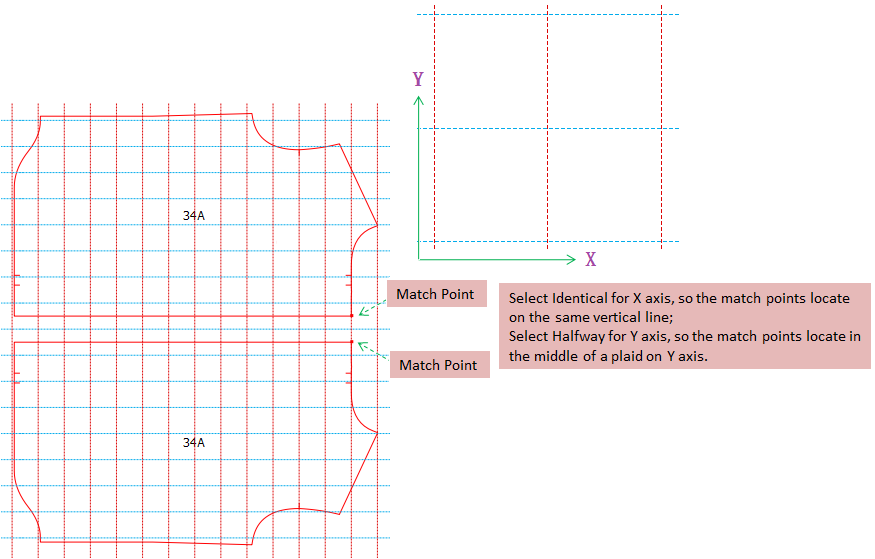

• ครึ่งทาง: จุดจับคู่จะวางอยู่ตรงกลางของลายสก็อต หรือลายทางในชิ้นงานที่มีคู่

  ตัวอย่างเช่น:

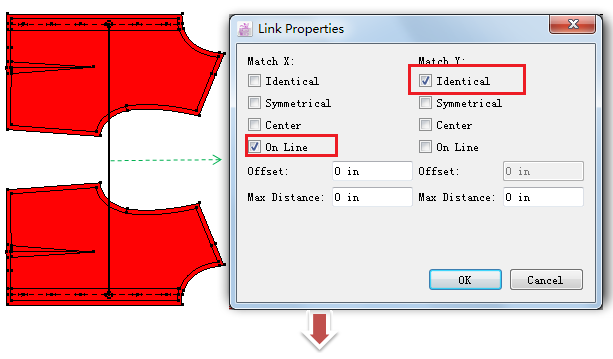

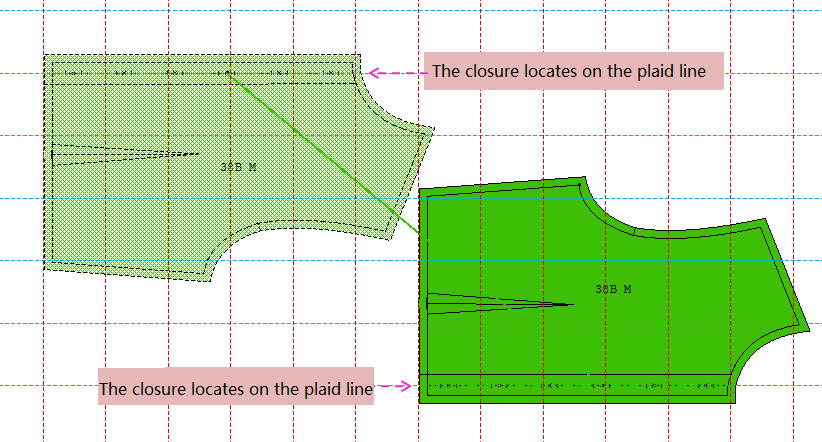

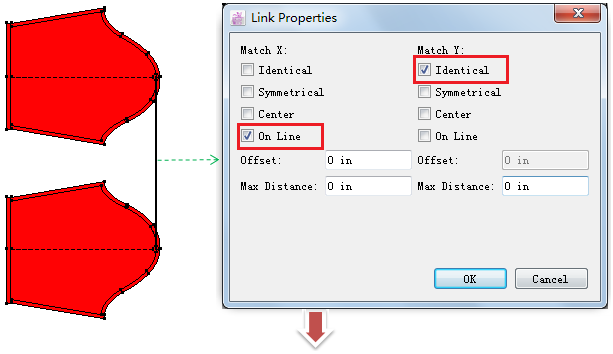

• ** บนเส้น: ** ใหม่ใน V7.0 สำหรับใช้ใน AutoNester、เอนจิ้น PAD Oline Nesting เท่านั้น

  จุดจับคู่จะอยู่บนเส้นของลายสก๊อตหรือลายทางของผ้าเท่านั้น

  ตัวอย่างเช่น:

  ผ้าลายสก๊อต:





ผ้าลายทาง

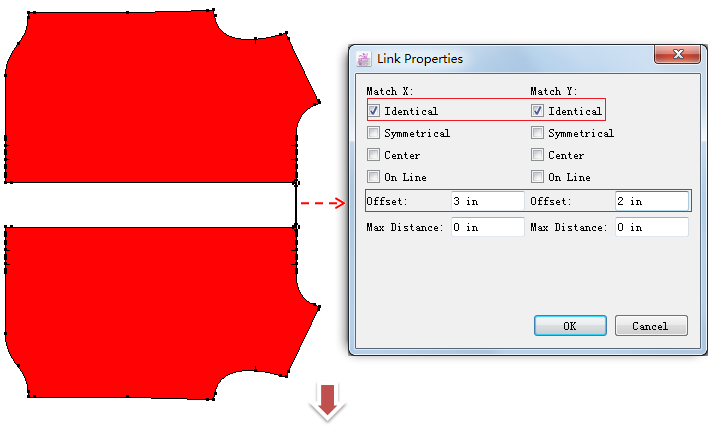

• ** Offset: ** กำหนดจุดจับคู่เพื่อระบุตำแหน่ง

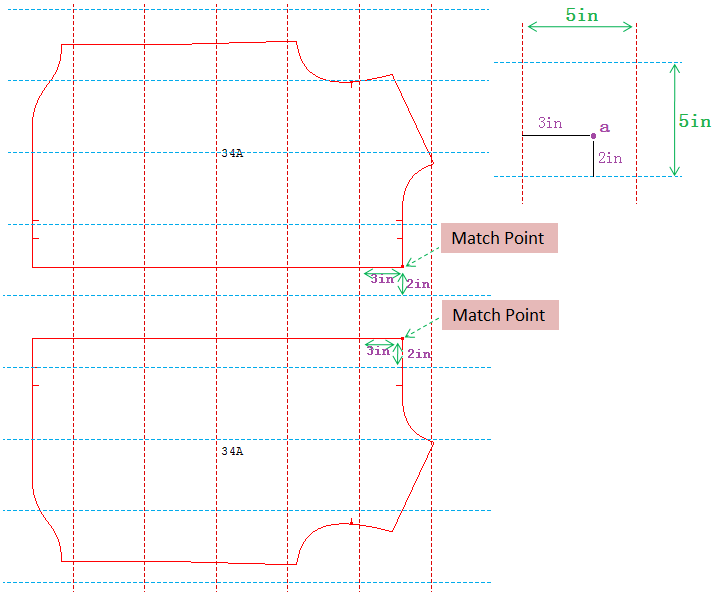

ตัวอย่างเช่น: ลายสก๊อตมีขนาด 5*5 นิ้ว และฉันต้องการกำหนดที่ตั้งจุดจับคู่ บนจุด a ของลายสก๊อตที่แสดงในภาพ:

จากนั้นตั้งค่าลิงค์ เช่น:

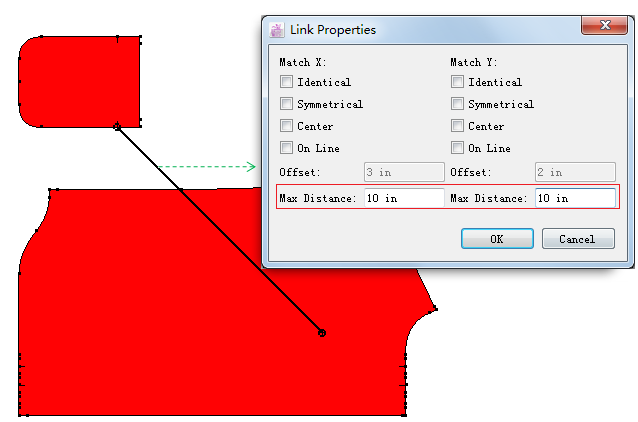

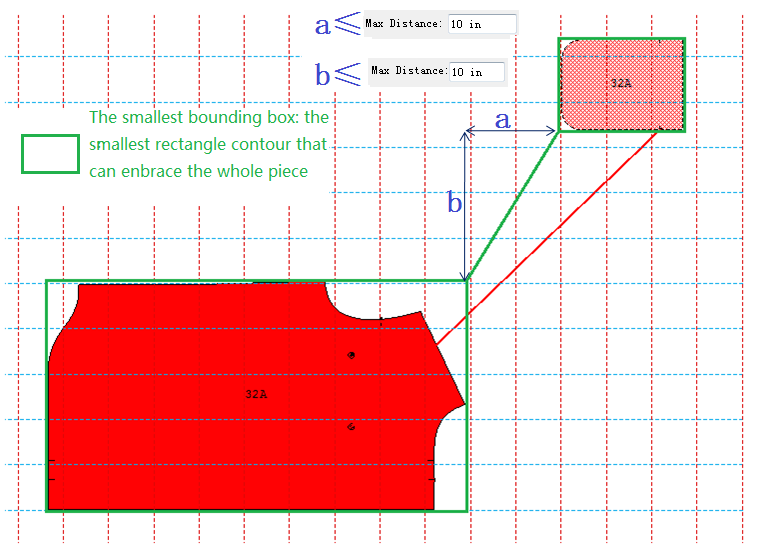

• **ระยะสูงสุด: ** ใช้ในการป้อนค่าจำกัดช่องว่างระหว่างงานสองชิ้น

การคำนวณระยะสูงสุด: ล้อมงานแต่ละชิ้นด้วยรูปสี่เหลี่ยมผืนผ้าที่ใหญ่ที่สุด ระยะสูงสุดควรรวมระยะที่สั้นที่สุดไปยังแกน X และไปยังแกน Y

ตัวอย่างเช่น:

ฟังก์ชั่นนี้มีไว้สำหรับการวางมาร์คแบบแมนนวลเท่านั้น ไม่ใช่สำหรับการวางมาร์คแบบอัตโนมัติ

หลังจากวางชิ้นงานหลักแล้ว ชิ้นส่วนย่อยจะถูกเคลื่อนย้ายภายในระยะสูงสุดที่กำหนด

Note

เมื่อคุณเชื่อมโยงชิ้นงานแล้ว ให้คลิกชิ้นงานหลักก่อน จากนั้นจึงเลือกชิ้นงานย่อย

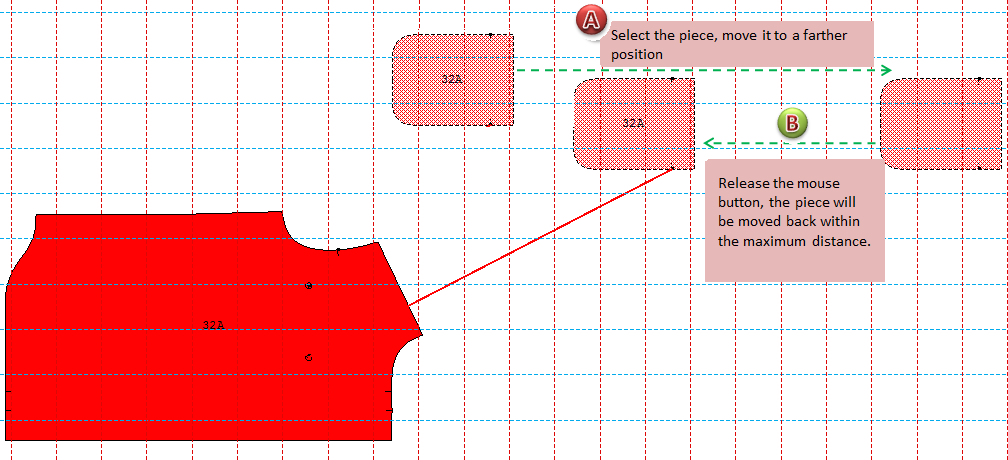

ดังที่แสดงในภาพต่อไปนี้ ส่วนลำตัวจะเป็นชิ้นหลัก กระเป๋าเสื้อจะเป็นชิ้นส่วนย่อย โดยใช้เครื่องมือตัวชี้ ให้คลิกซ้ายที่กระเป๋าเสื้อโดยไม่ปล่อยปุ่มเมาส์ จากนั้นย้ายไปยังตำแหน่งที่อยู่นอกช่วงสูงสุด กระเป๋าจะย้อนกลับมาอยู่ภายในช่วงระยะสูงสุด

• วิธีลบลิงค์:

  1. เลือก เครื่องมือเชื่อมโยง;

     1. กดปุ่ม ** Alt ** (Windows) หรือ ** Option ** (Macintosh) หรือ ** Alt + Windows ** (Linux) ค้างไว้ แล้วตัวชี้จะกลายเป็น ในพื้นที่ทำงาน จากนั้นคลิกซ้ายที่เส้นลิงค์เชื่อมโยง

วิธีบันทึกการตั้งค่าของคุณในมุมมอง * เชื่อมโยงชิ้นงาน *

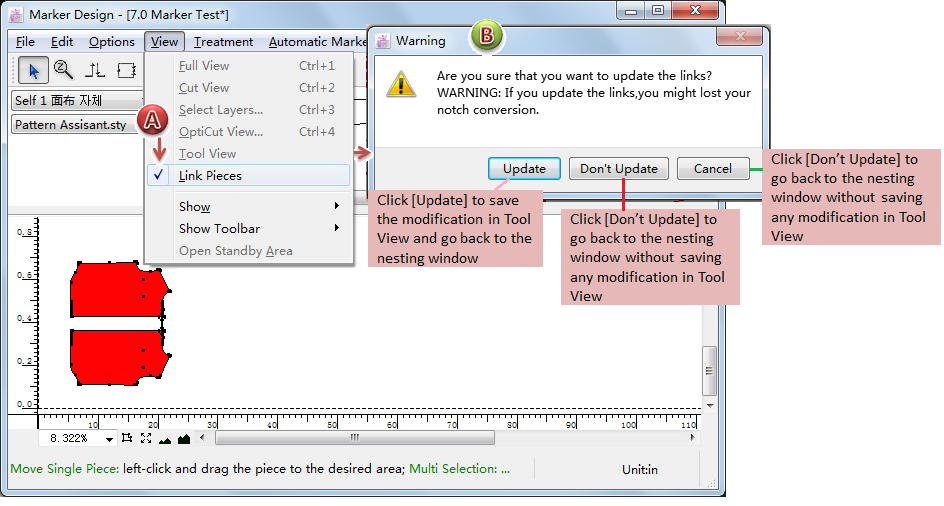

หลังจากเสร็จสิ้นการตั้งค่าแล้ว ให้คลิกเมนู [มุมมอง] - [ชิ้นงานเชื่อมโยง] กล่องโต้ตอบจะปรากฏขึ้น:

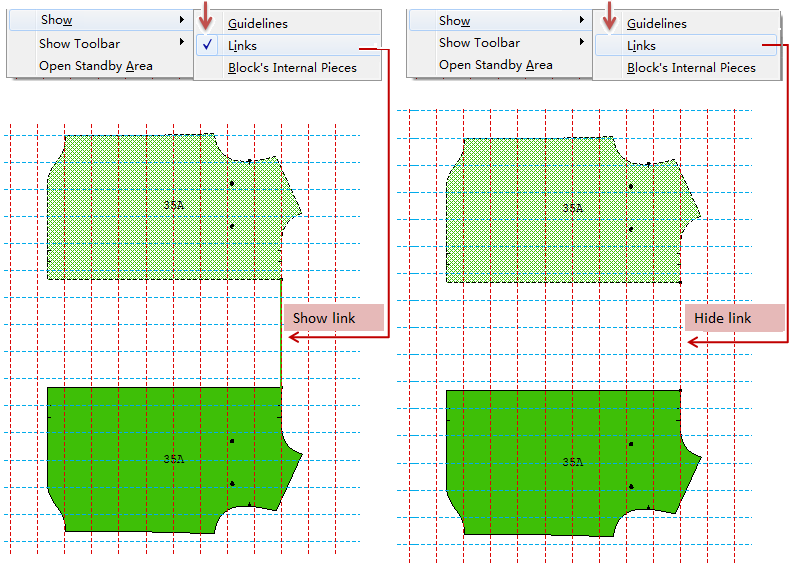

แสดง

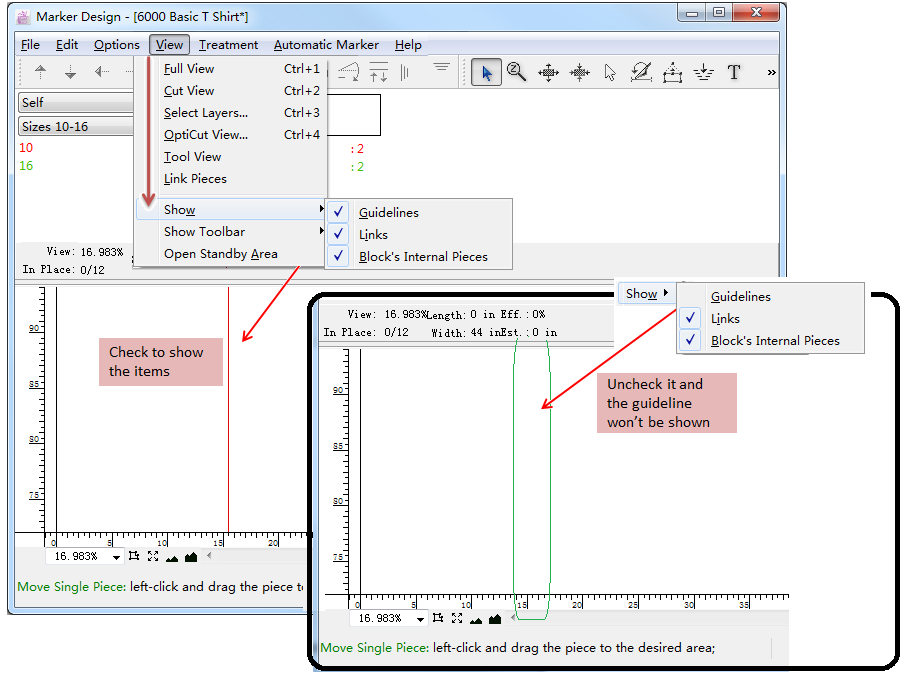

จะช่วยให้ผู้ใช้แสดงหรือซ่อน “เส้นบอกแนว” “ลิงก์” หรือ “ชิ้นส่วนภายในของบล็อก” ในพื้นที่จำลองได้ คลิกเพื่อตรวจสอบรายการ จากนั้น จะปรากฏเพื่อแสดงคุณสมบัติ; คลิกอีกครั้งที่รายการนั้น เครื่องหมายถูกจะหายไปเพื่อซ่อนคุณสมบัติ

• เส้นแนว: แสดงหรือซ่อนเส้นแนว



• ลิงค์: แสดงหรือซ่อนเส้นลิงค์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ ชิ้นงานเชื่อมโยง โปรดกลับไปที่หัวข้อสุดท้าย หากเลือกรายการนี้ เส้นลิงค์จะแสดงในพื้นที่ทำงาน

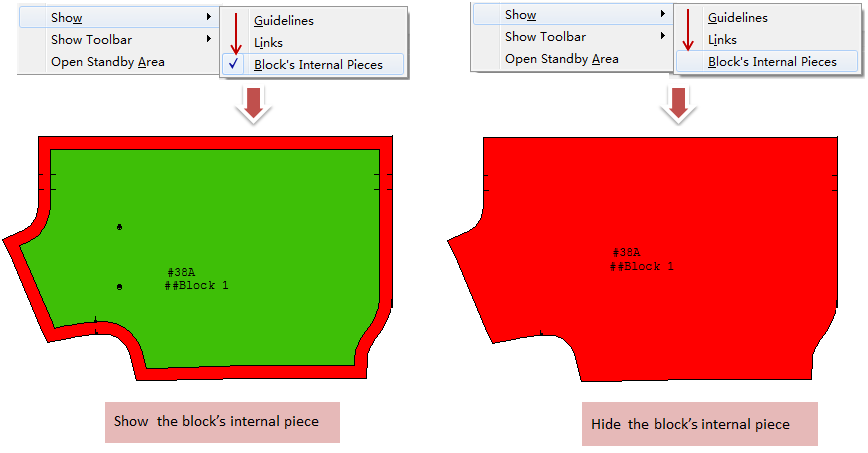

• ชิ้นส่วนภายในของบล็อก: แสดงหรือซ่อนบล็อกภายใน:



  Note

  สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ ชิ้นงานบล็อค และ ชิ้นงานบล็อคเชื่อมโยง โปรดดูบทที่ 3 เครื่องมือ บล็อคชิ้นงาน

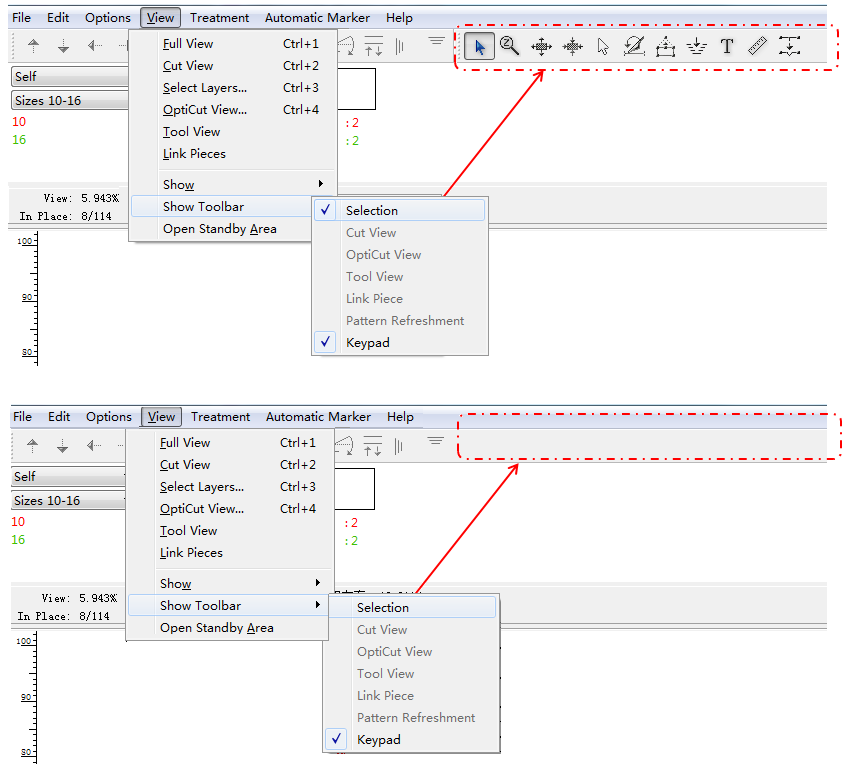

แสดงแถบเครื่องมือ

ช่วยให้ผู้ใช้แสดงหรือซ่อนแถบเครื่องมือได้

Note

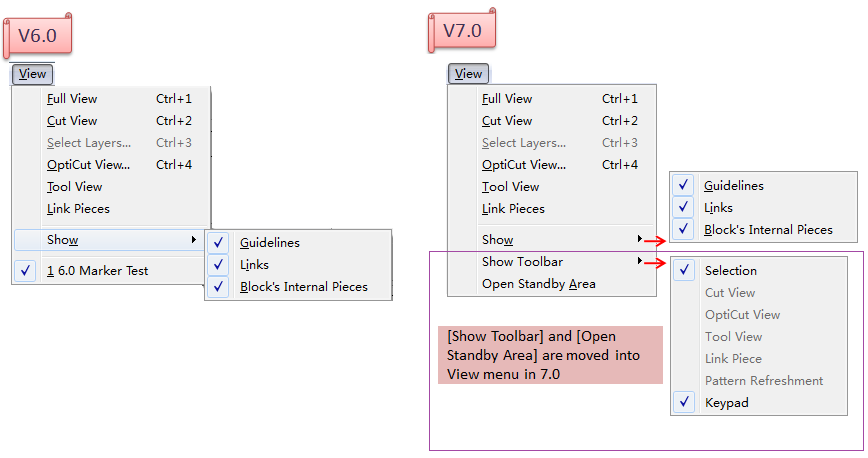

ตำแหน่งเดิมของรายการนี้อยู่ในเมนู [ตัวเลือก] สำหรับใน V7.0 นั้น จะถูกย้ายไปที่เมนู [มุมมอง]

รายการจะปรากฏขึ้น เครื่องหมายถูก (✓) จะปรากฏข้างรายการนี้ เมื่อเครื่องหมายถูกหายไป รายการนั้นก็จะถูกซ่อนไว้

ตัวอย่างเช่น:

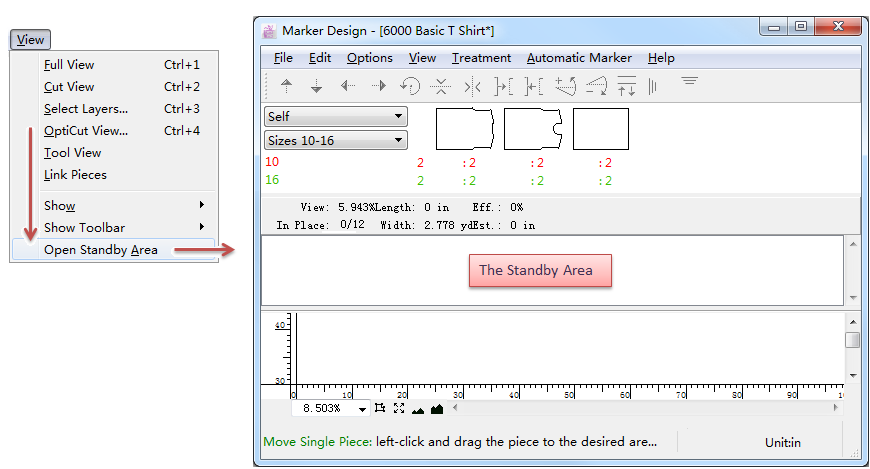

เปิด/ ปิดพื้นที่สแตนด์บาย

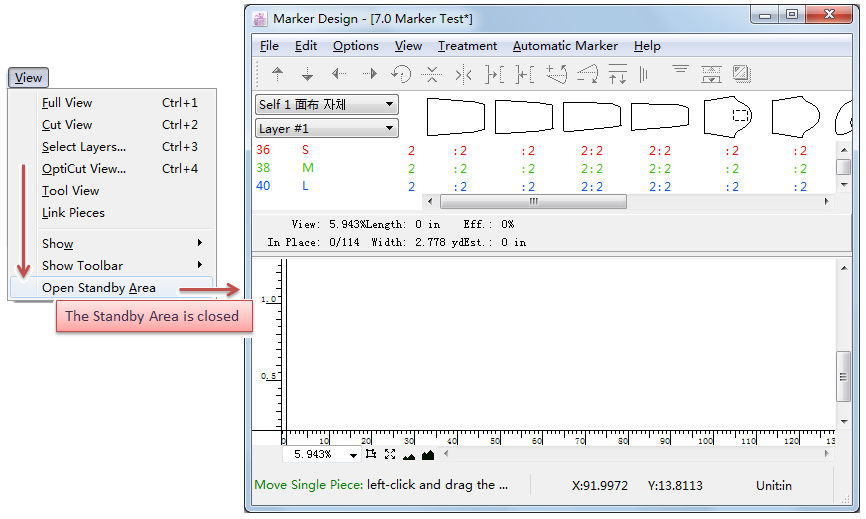

คลิกรายการ เปิด/ ปิดพื้นที่สแตนด์บาย ในเมนูตัวเลือก เพื่อแสดงหรือซ่อนพื้นที่สแตนด์บาย:

Note

ใน V7.0 นั้น ตำแหน่งของรายการ [เปิด/ ปิดพื้นที่สแตนด์บาย] จะถูกย้ายจากเมนู [ตัวเลือก] ไปที่เมนู [มุมมอง]

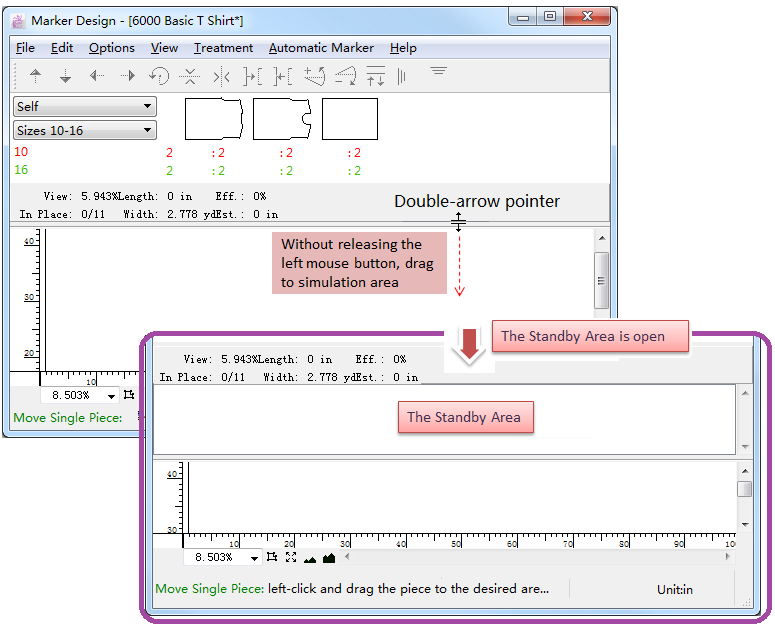

อีกวิธีหนึ่งในการเปิด/ ปิดพื้นที่สแตนด์บาย:

1. เลือก เครื่องมือตัวชี้;

2. เคลื่อนตัวชี้ไปที่เส้นคู่ แล้วตัวชี้จะกลายเป็นลูกศรคู่ ให้คลิกซ้ายเพื่อลากเส้นไปยังพื้นที่จำลอง;

3. ปล่อยปุ่มเมาส์ แล้วพื้นที่สแตนด์บายจะเปิดออกมา

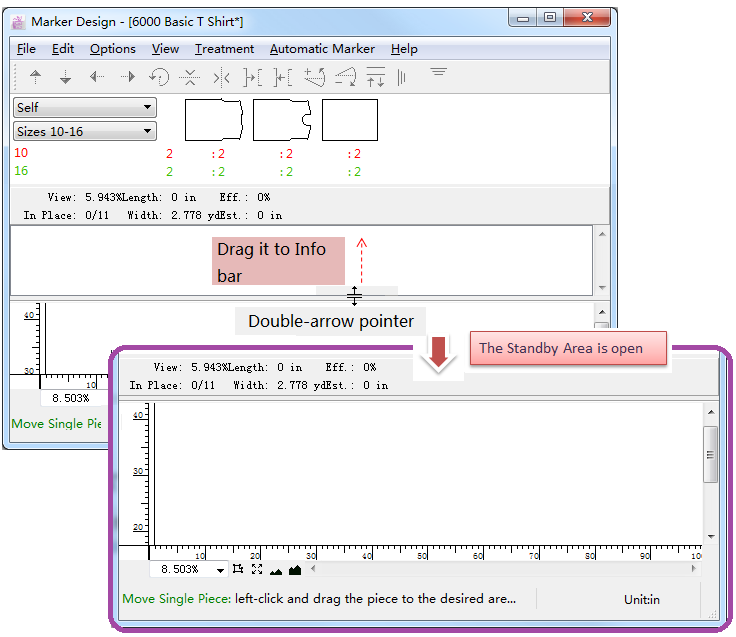

หากคุณต้องการปิดพื้นที่สแตนด์บาย ให้ทำดังนี้:

1. เลือก เครื่องมือตัวชี้;

2. คลิกแล้วลากเส้นคู่ไปที่แถบข้อมูล;

3. ปล่อยปุ่มเมาส์ แล้วพื้นที่สแตนด์บายจะปิดลง
