เส้นโค้ง

จะช่วยให้ผู้ใช้สามารถสร้างเส้นโค้งได้โดยใช้เครื่องมือนี้ ผู้ใช้สามารถวาดเส้นโค้งได้โดยตรง โดยไม่ต้องใช้ เครื่องมือส่วน ในการวาดเซ็กเมนต์ๆหนึ่ง และจากนั้นลากเป็นเส้นโค้งโดยใช้ เครื่องมือเส้นโค้ง; ช่วยให้ผู้ใช้สามารถย้ายกลุ่มจุดควบคุม/ปกติได้โดยการป้อนค่าที่ต้องการ หรือด้วยมือเปล่า ซึ่งจะช่วยเพิ่มประสิทธิภาพของการสร้างแพทเทิร์นให้ดียิ่งขึ้น

วาดเส้นโค้งตามต้องการ

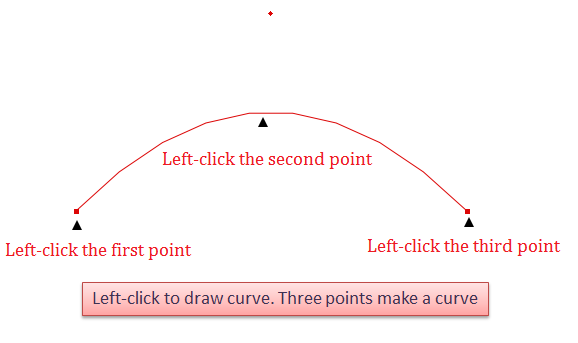

เลือกเครื่องมือ เครื่องมือเส้นโค้ง แล้วคลิกซ้ายเพื่อวาดเส้นโค้ง หากมีสามจุดจะเป็นเส้นโค้ง

Note

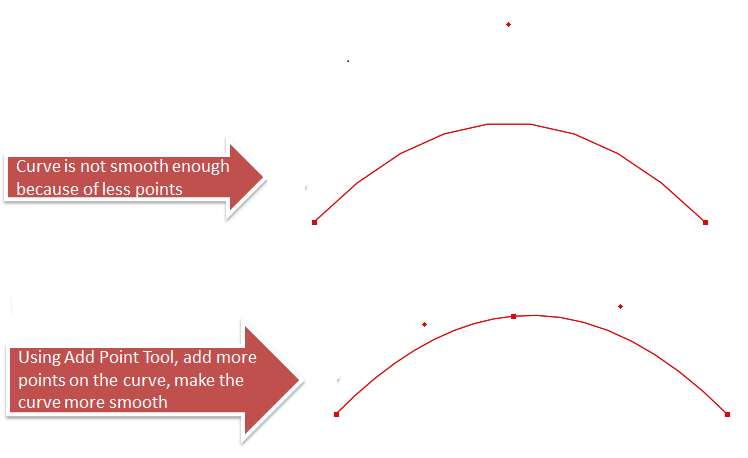

1. หากมีจุดสามจุดจะเป็นเส้นโค้ง เนื่องจากข้อจำกัดของจำนวนจุด เส้นโค้งจึงไม่เรียบพอ ดังนั้นผู้ใช้จึงสามารถเพิ่มจำนวนจุดลงไปบนเส้นโค้งได้ โดยใช้เครื่องมือ เพิ่มจุด เพื่อปรับแต่งเส้นโค้ง

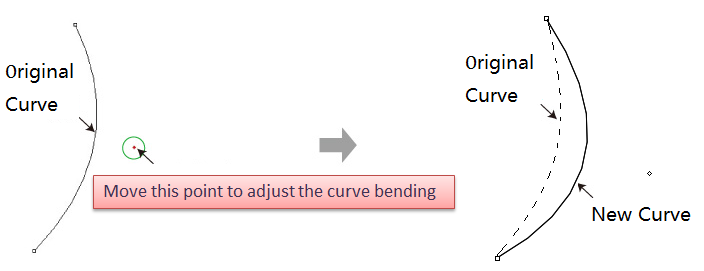

2. ช่วยให้ผู้ใช้สามารถย้ายจุดโค้งเพื่อแก้ไขการโค้งงอของเส้นโค้งได้

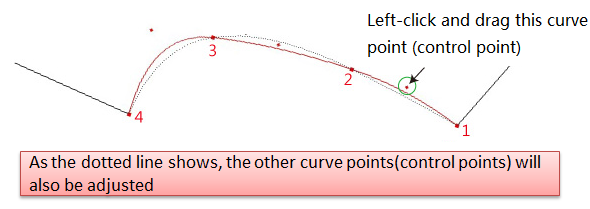

ย้ายกลุ่มจุดของเส้นโค้ง (จุดควบคุม) ตามต้องการ

1. เลือกเส้นโค้งที่ต้องการ;

2. เลือกเครื่องมือ เครื่องมือเส้นโค้ง;

3. คลิกซ้ายที่จุดโค้งจุดใดจุดหนึ่งโดยไม่ปล่อยปุ่มเมาส์ แล้วลากเส้นโค้งไปยังพื้นที่ที่ต้องการ จากนั้นปล่อยปุ่ม

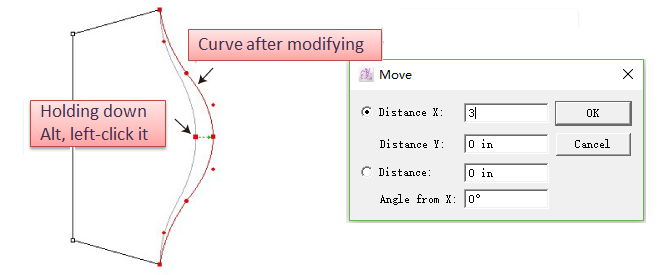

ย้ายกลุ่มจุดของเส้นโค้ง (จุดควบคุม) หรือจุดปกติโดยป้อนค่าเฉพาะ

1. เลือกเส้นโค้งที่ต้องการ;

2. เลือกเครื่องมือเส้นโค้ง ;

3. กด Alt key (Windows) หรือ Option key (Mac) ค้างไว้ คลิกซ้ายที่จุดหรือส่วนที่ต้องการ;

4. กล่องโต้ตอบจะปรากฏขึ้น ให้ป้อนหมายเลขเฉพาะ แล้วคลิก ตกลง
