第四章: 放碼介紹

PAD系統提供了一系列的工具和選項作為紙樣放碼之用, 方便用戶對紙樣進行放碼操作.

呎碼設定

在對樣片進行放碼之前, 需先設定尺碼.

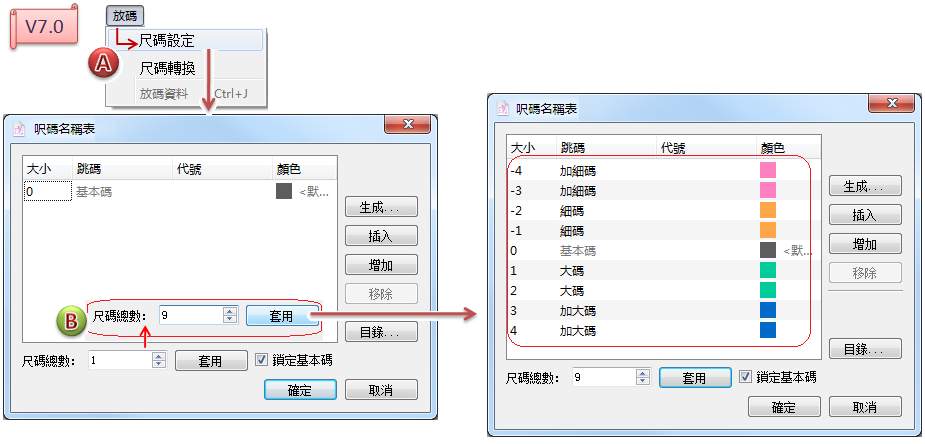

如何設定呎碼:

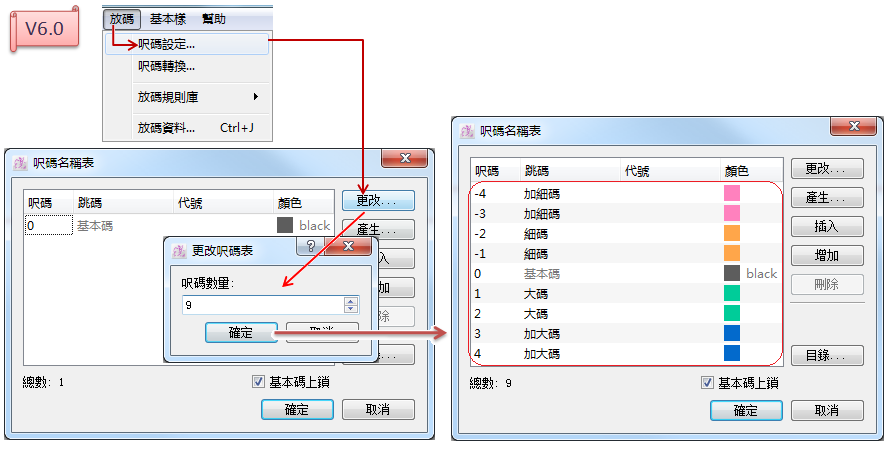

1. 點擊菜單欄 [放碼] - [尺碼設定]

2. 在彈出的尺碼設定視窗中設定尺碼總數：

3. 用戶可按需自由設定基本碼、修改所設碼數的號碼/代號, 並設定分組 (加細碼、細碼、基本碼、大碼、加大碼)

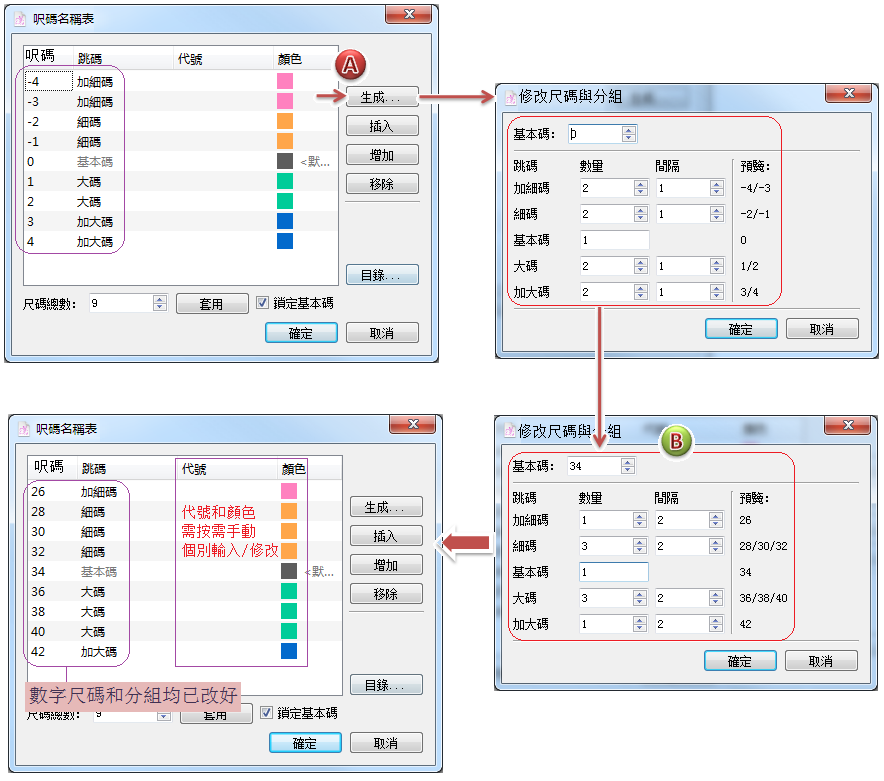

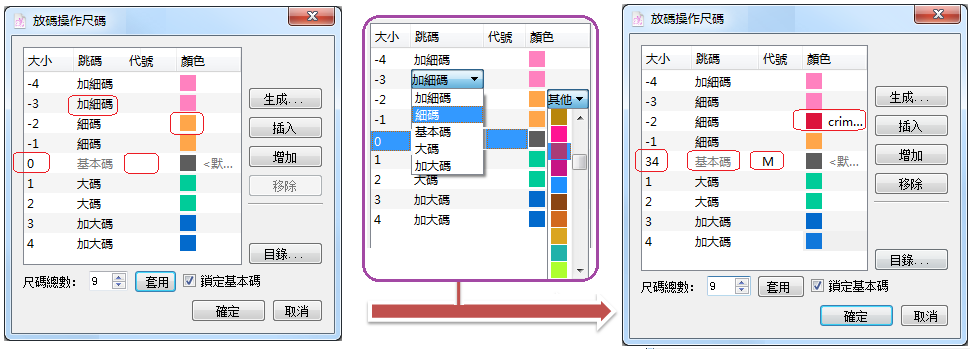

1. 通過點擊每項需要修改的號碼欄 / 代號欄, 輸入所需號碼 / 代號, 雙擊每碼對應的跳碼欄出現分組下拉菜單按需設定分組, 雙擊每碼相對應的顏色欄自由設定顏色：

2. 通過點擊 [生成] 按鈕, 調出 [修改尺碼與分組] 對話框, 進行數字尺碼名稱、分組 的快速修改：

當然, 做呎碼設定還有另外一種便捷的方法：直接調用尺碼目錄里的呎碼設定, 詳細操作步驟請查閱第二章 [放碼]菜單里的尺碼設定部分.

Note

關於呎碼設定對話框介紹請查閱第二章 [放碼] 菜單之介紹.

放碼工具介紹

PAD系統提供了如下放碼工具：

非放碼顯示狀態下此些放碼工具是不顯示於工具欄的, 如要顯示放碼工具和樣片的放碼網狀, 需先勾選 [顯示] 菜單下的 [放碼顯示].

下面將一一介紹放碼工具的使用操作：

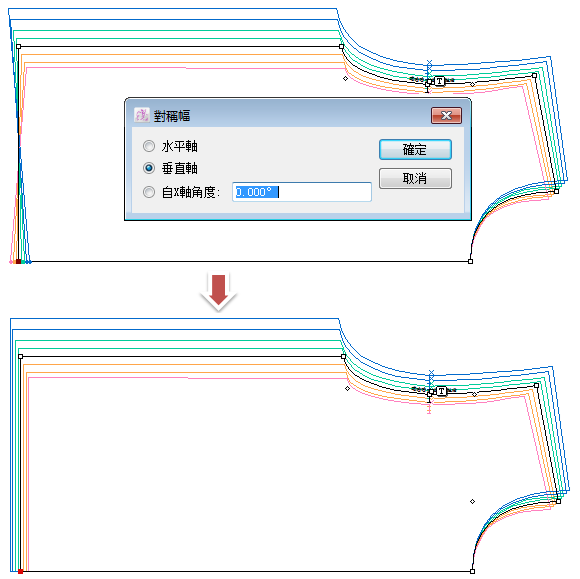

對幅放碼

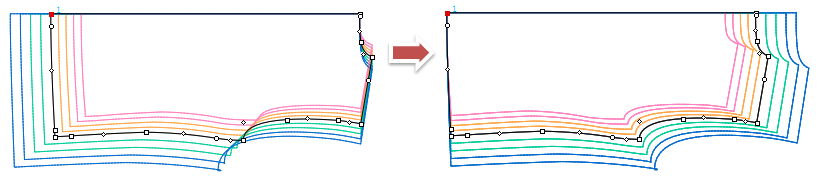

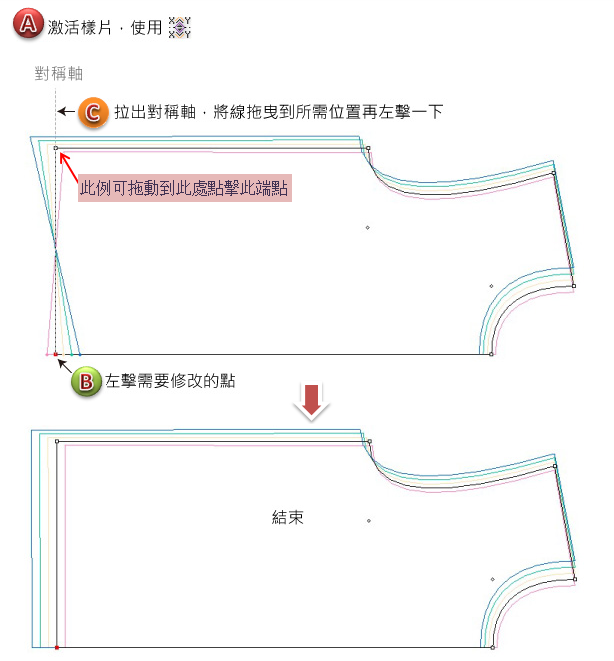

如下圖, 前中下擺點放碼放錯了方向, 需要改正, 則可用到此工具:

對幅放碼

1. 激活樣片

2. 選擇 工具

3. 點擊需要修改的點

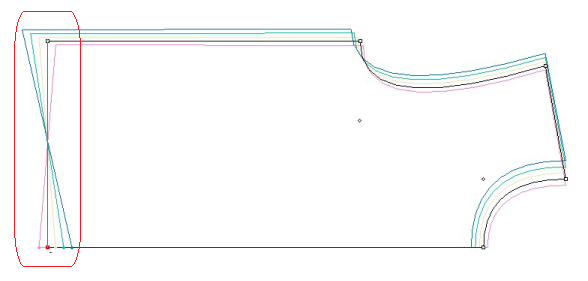

4. 移動鼠標拉出對稱軸線, 將線拖動至所需位置再左擊一下(如下圖所舉例，可拖動至此線另一端點處點擊此端點)

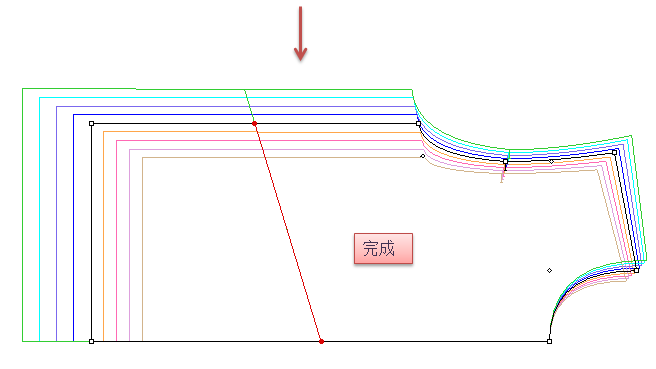

V7.0新版優化 后操作步驟與V6.0基本相同, 不同之處為：第3步點擊需要修改的點後移動鼠標, 游標右下角處即出現對幅放碼對話框, 可直接輸入對幅角度, 或按鍵盤Tab鍵跳到不同的選項/欄位以選擇所需之選項.

通過明確數據對幅放碼

V6.0 ：

1. 激活樣片

2. 選擇 工具

3. 按住 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵, 點擊一下需要修改的點

4. 在出現的對話框中勾選相應的選項或輸入想要的角度:

V7.0新版優化 后操作步驟:

1. 激活樣片

2. 選擇 工具

3. 點擊需要修改的點, 移動鼠標拉出對稱軸線, 此時游標右下角出現對幅對話框

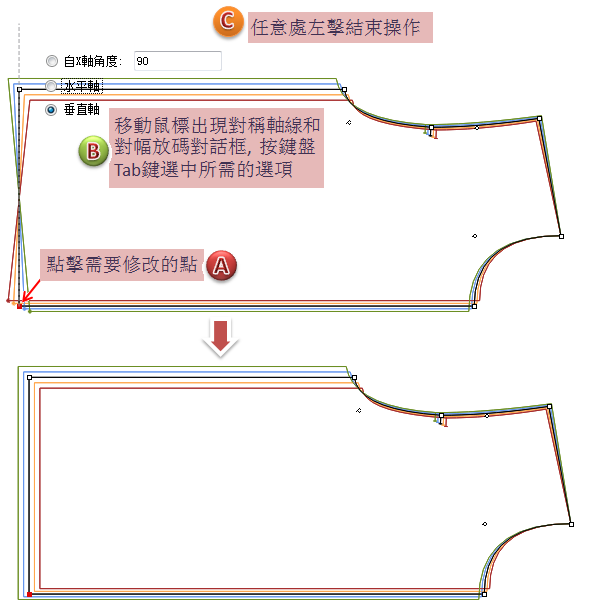

4. 按需輸入對幅角度, 或按鍵盤Tab鍵選擇所需選項, 然後任意處左擊結束操作

旋轉放碼

通過此工具可以將放碼點以基本碼的點為中心, 按需旋轉至任意所需的角度.

手動隨意旋轉放碼

1. 激活樣片

2. 選擇 工具

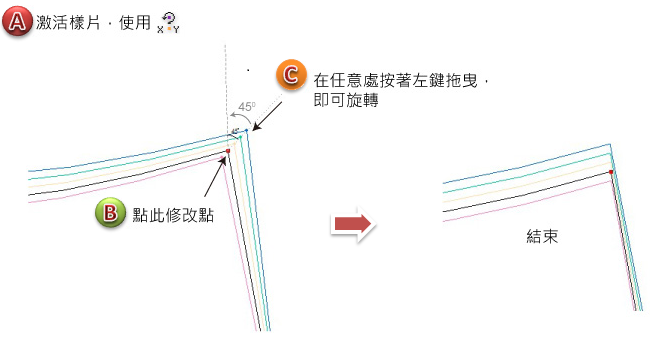

3. 點擊要修改的點, 在任意處按住鼠標左鍵拖曳, 即可旋轉



Note

V7.0新版優化后操作步驟稍後介紹.

以準確數據旋轉放碼

V6.0 ：

1. 激活樣片

2. 選擇 工具

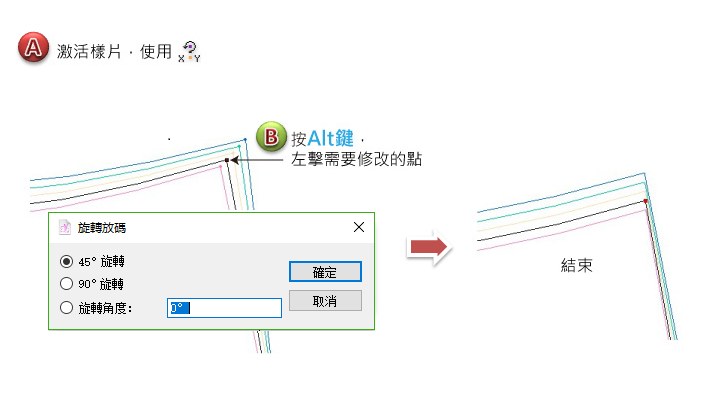

3. 按住 Alt (Windows) 或者 Option (Mac) 鍵, 左擊需要修改的點

4. 在對話框內勾選條件, 或者輸入所需的角度, 點擊 [確定] 按鈕即可

V7.0新版優化 后操作步驟:

1. 激活樣片

2. 選擇 工具

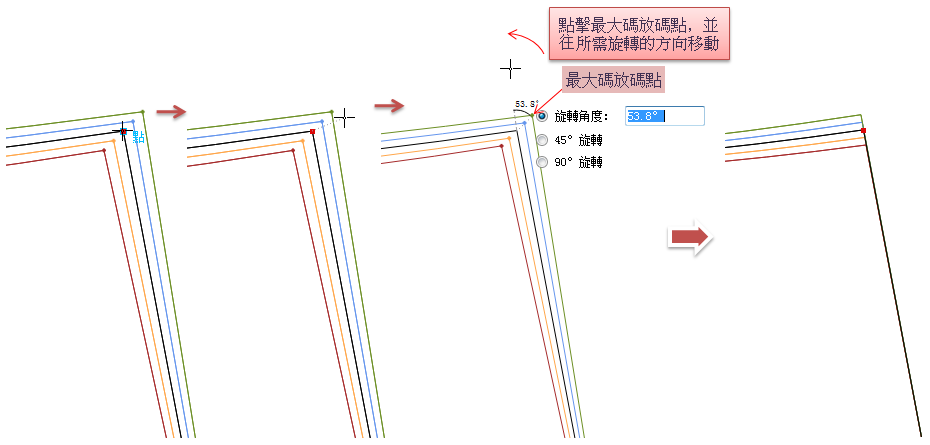

3. 點擊需要修改的點(中碼點), 游標變成十字狀, 並且此點其他碼的點均顯示出來, 此時移動十字狀游標, 則出現虛線

4. 點擊最大碼放碼點或者最小碼放碼點, 往所需旋轉的方向移動, 則出現旋轉角度及示意圖, 游標右下角處亦顯示旋轉放碼對話框

5. 可隨意旋轉至所需角度左擊結束; 或輸入具體角度 / 通過按鍵盤Tab鍵選擇所需選項, 然後任意處左擊結束操作.

操作放碼

通過此工具可以對每個放碼點之各個碼進行手動微調.

具體操作步驟：

Note

可先設置好底影, 以便修改過程中作修改前後之對比. 底影設置之具體步驟請查閱 [顯示] 菜單之[底影]部分的詳細介紹.

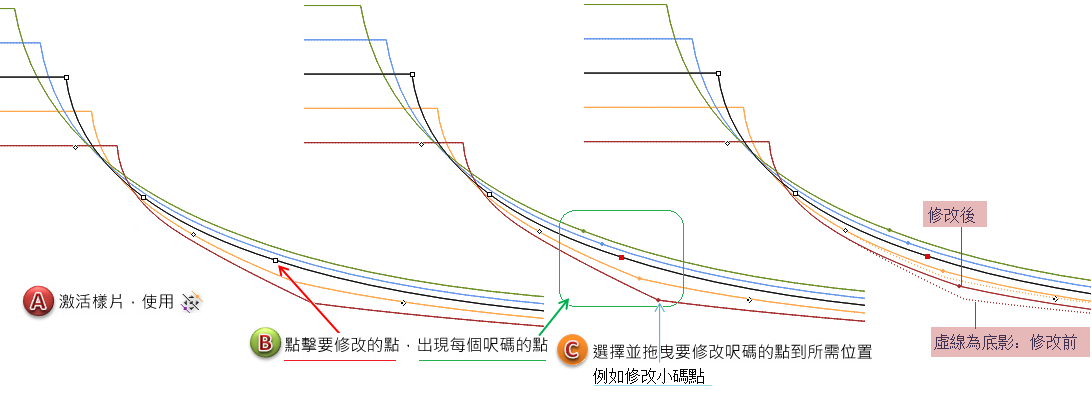

1. 激活樣片

2. 選擇 工具

3. 點擊要修改的點(中碼點), 出現每個尺碼之放碼點

4. 選擇並拖曳要修改尺碼的點至所需位置



複製/粘貼放碼

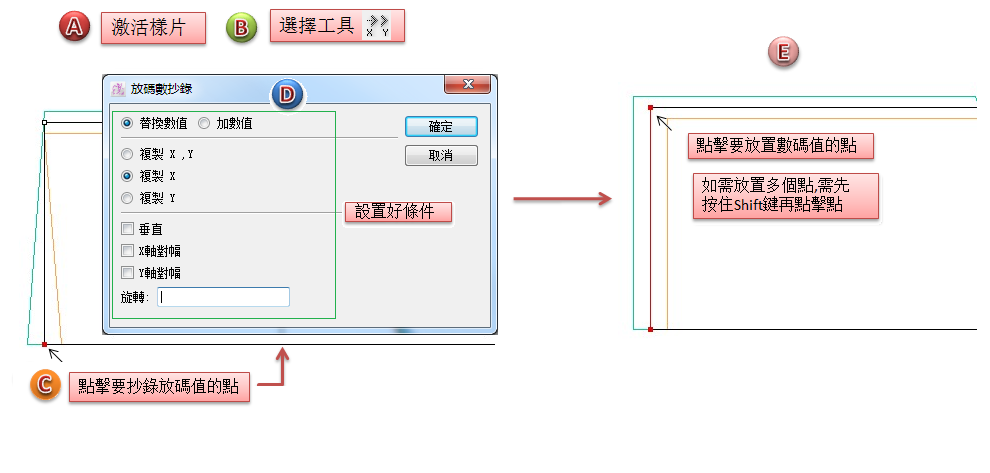

允許用戶將已放碼的點的放碼值抄錄至另一點 (或多點) 上.

1. 激活樣片

2. 選擇 工具

3. 點擊被抄錄 (複製) 的點

4. 在對話框內設置好條件後, 點擊確定

5. 點擊要放置 (粘貼) 放碼數值的點; 如要粘貼至多個點, 需先按住 Shift 鍵不放, 再點擊要放置放碼數值的點, 則可一次放置 (粘貼) 到多個點上

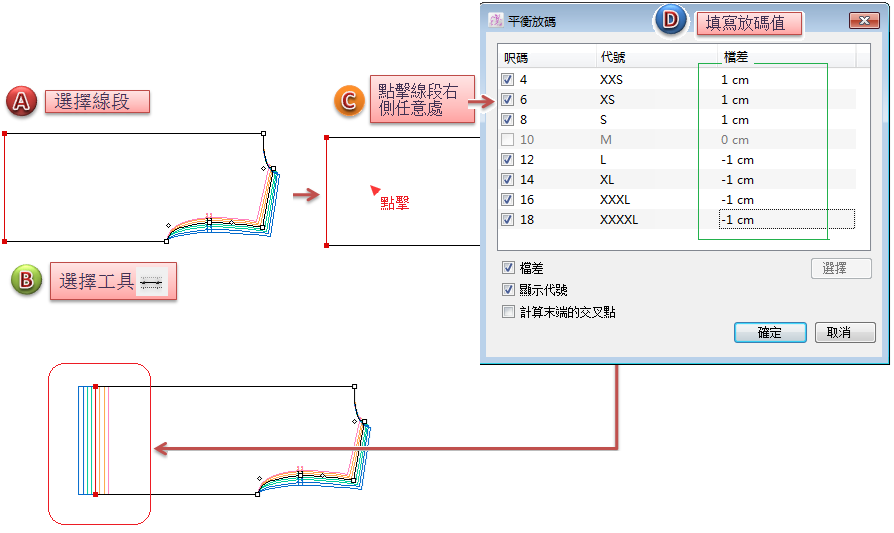

平衡放碼

允許用戶對所選的對象進行平衡放碼.

1. 選擇要放碼的線

2. 選擇 工具

3. 點一下線的隨意一邊

   Note

   點哪一邊則該邊為正值

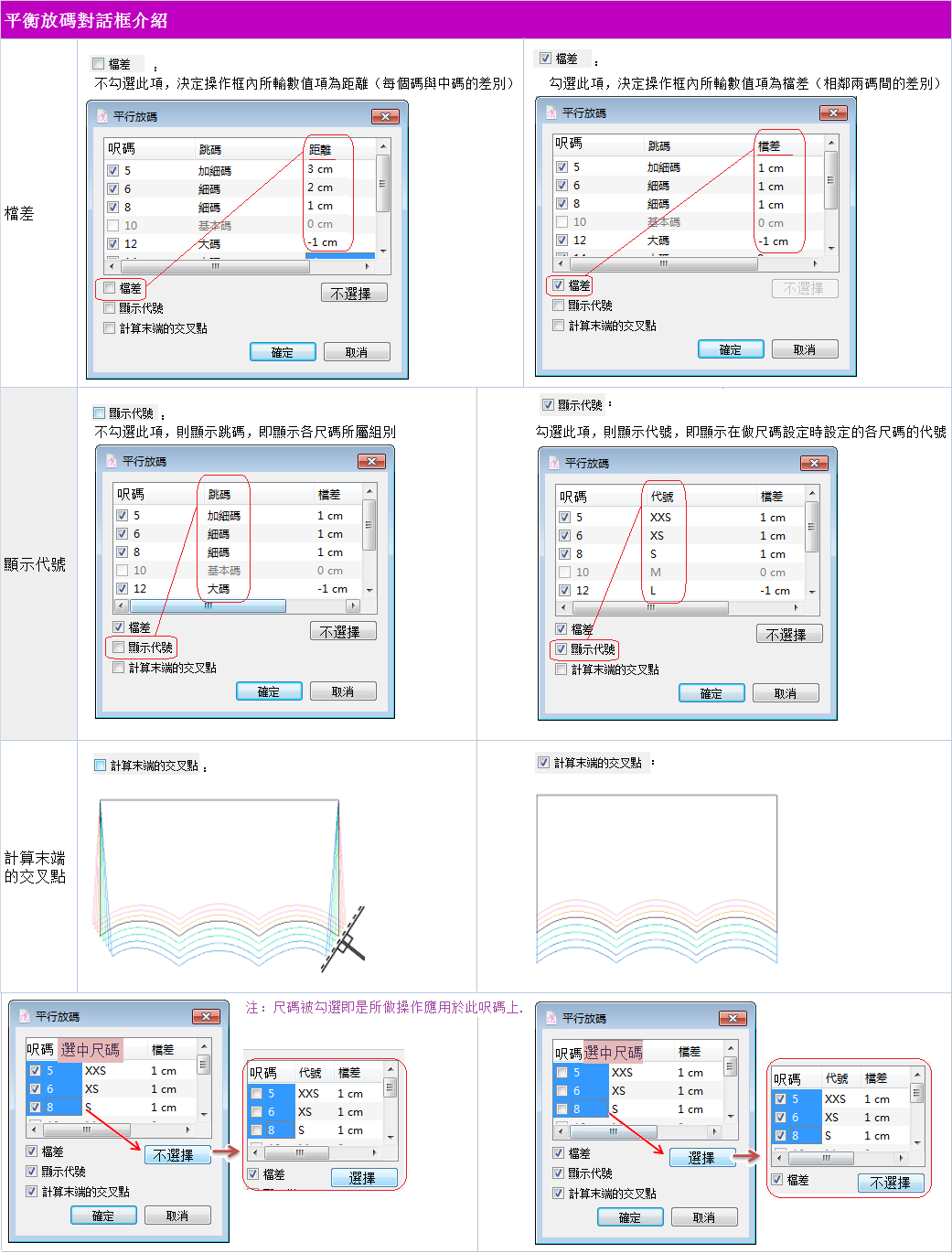

4. 在彈出的對話框輸入放碼值



對齊放碼

允許用戶改變放碼演變的對齊方式.

舉例:

1. 激活樣片

2. 選擇 工具

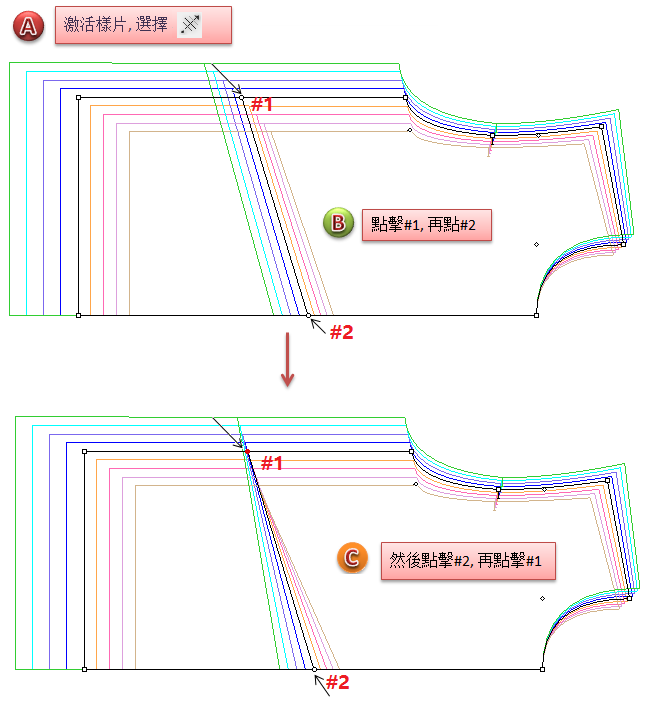

3. 點擊需要作對齊的點 (#1), 再點擊另一作對齊的點 (#2)

4. 倒過來點擊需作對齊的點 (#2), 再點擊需作對齊的一點 (#1)

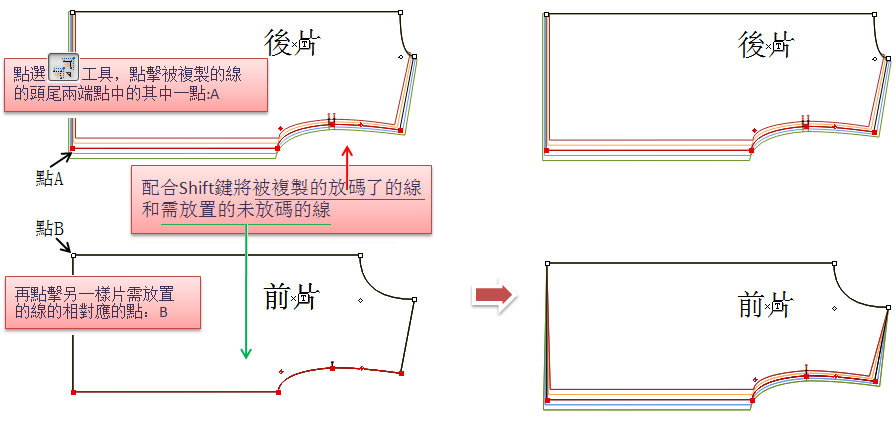

複製/放置樣片放碼

允許用戶複製一個樣片上的一段線段/連接在一起的N端線的放碼演變至另一個樣片上.

Note

被複製和放置的對象, 規則點的數量需要一致.

具體操作步驟：

1. 選中被複製的已放好碼的線與需要放置的未放碼的線

2. 選擇 工具

3. 點被複製的線的頭尾兩端點的任一端點(如圖示中的點A)出現十字架

4. 點擊相對應的另一線的點(如圖示中的點B)

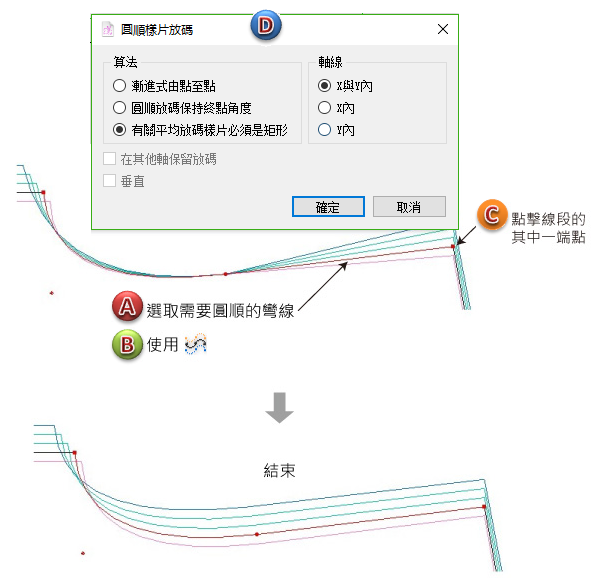

圓順樣片放碼

此工具的使用為方便用戶處理彎線放碼圓順問題.

這樣操作:

1. 選擇需要圓順的彎線

2. 選擇

3. 點擊彎線的其中一個端點

4. 在對話框內勾選條件

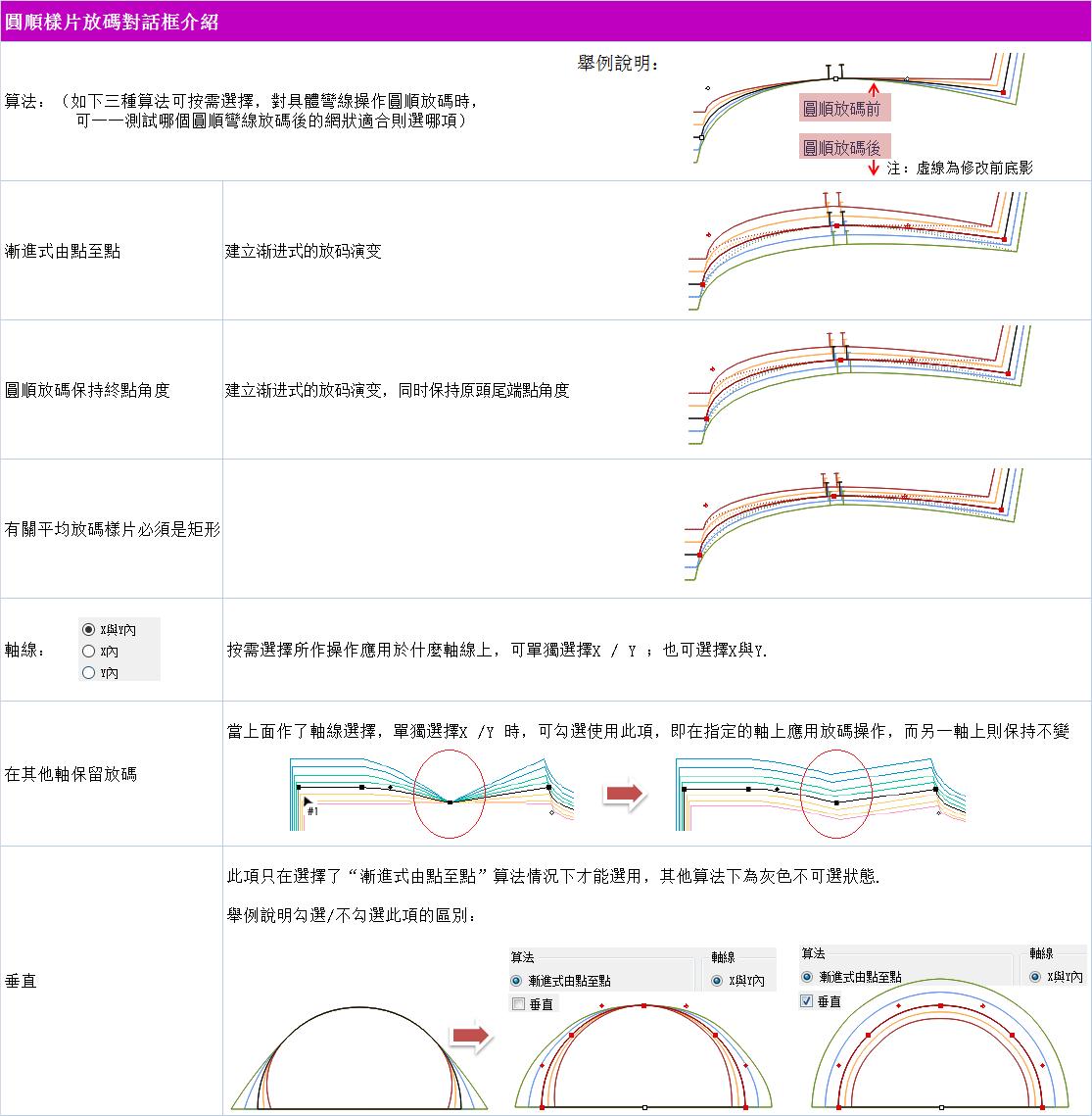

Note

一般彎度較大的袖攏、領圍可以選擇 平均放碼樣片必須是矩形

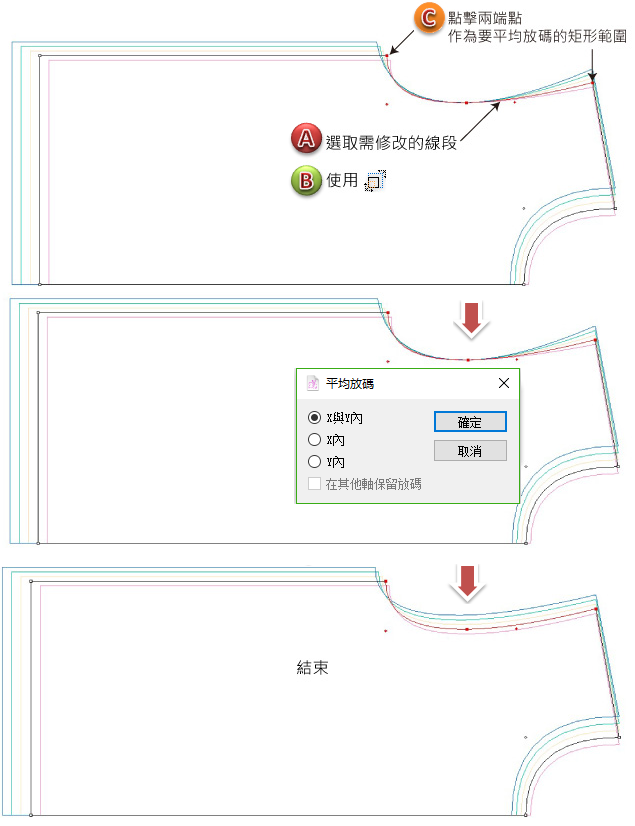

平均放碼

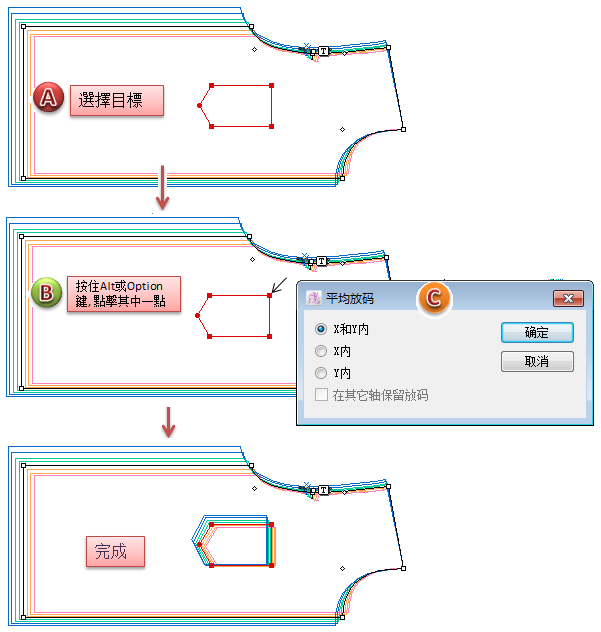

對樣片上任一線段做平均放碼, 以袖攏為例

1. 選取需修改的線段

2. 選擇

3. 點擊兩端點作為要平均放碼的矩形範圍

4. 在對話框內勾選條件, 按確定



用來放樣片內部的款式線、口袋、褶子等, 以口袋為例

1. 選擇目標

2. 選擇

3. 按住 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵, 游標變為十字時, 左擊一下其中一點

4. 在出現的對話框中勾選所需的選項後點擊確定:



   Note

   操作對象需是內部線線、口袋、褶子等方可做此操作,如不能操作時，請檢查所選擇對象是否屬於樣片內部線等, 如不是, 可先進行組合再行操作.

如何刪除放碼點的放碼值

如何刪除單個放碼點的放碼值

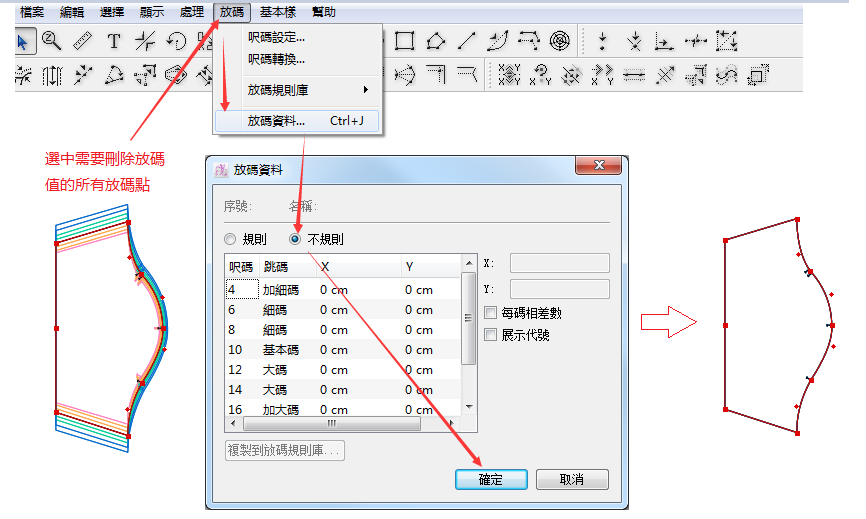

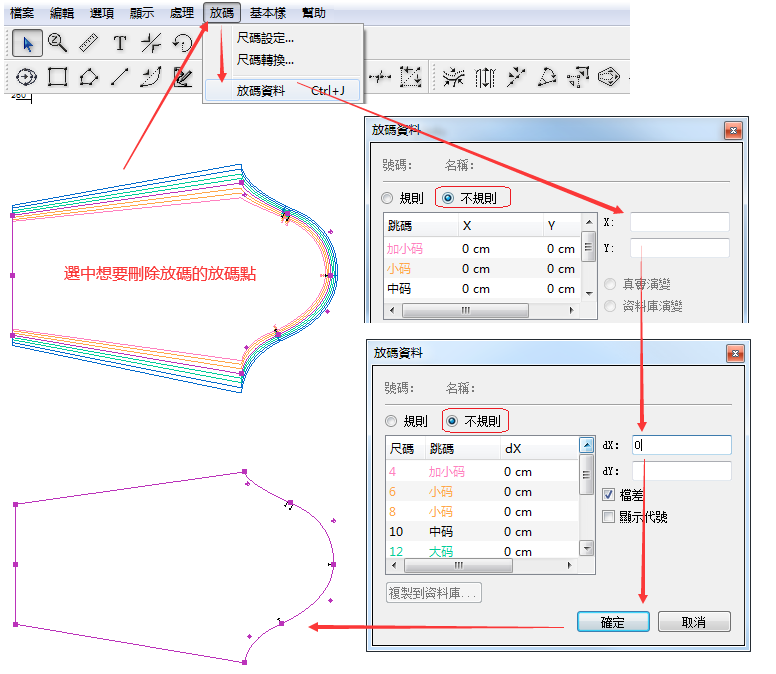

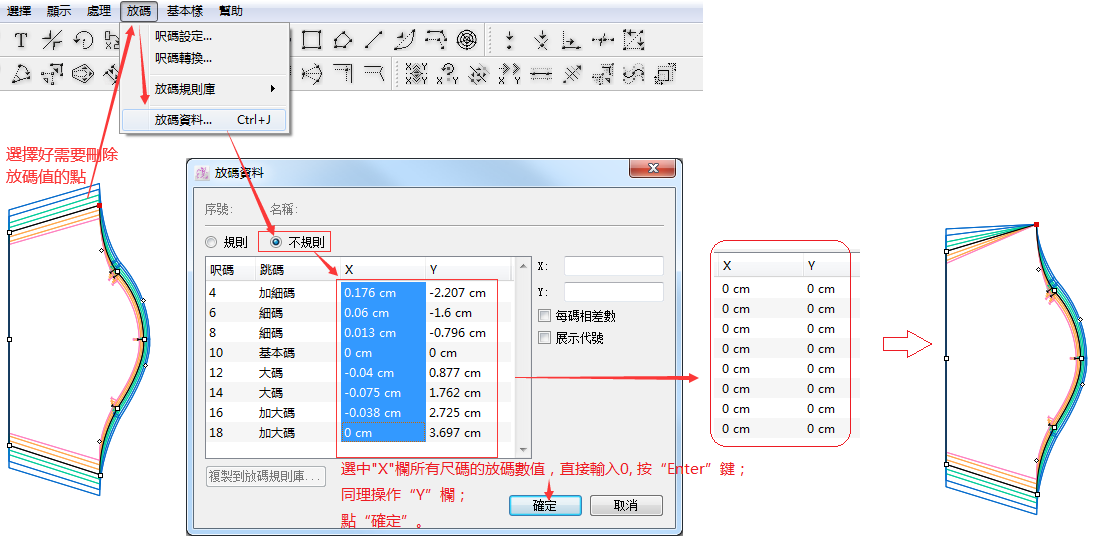

V6.0：按下圖所示一步步操作：

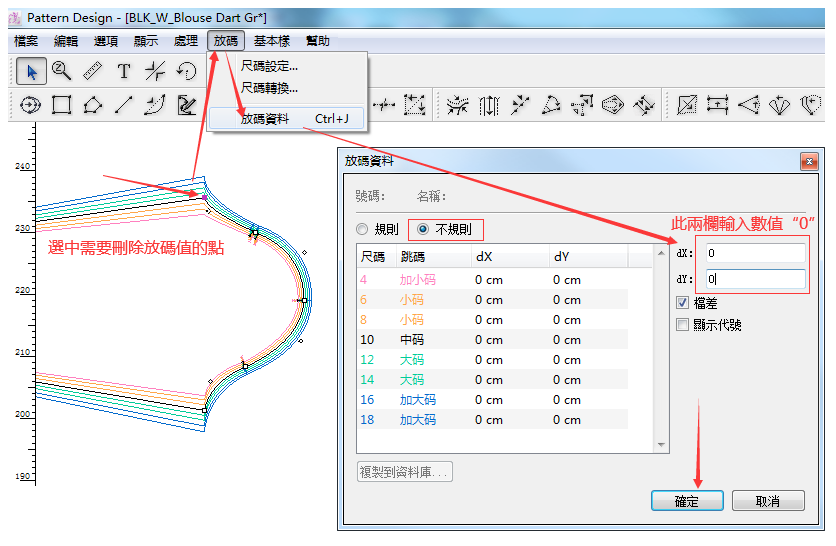

V7.0：按下圖所示一步步操作：

如何刪除多個放碼點的放碼值

V6.0：按下圖所示一步步操作：

V7.0：按下圖所示一步步操作：

檢查放碼網狀

對齊一點/線檢查放碼網狀

根據要求放好碼后一般需要對齊某些點/線, 檢查所放碼/網狀對不對.

Note

有關放碼的所有操作都需勾選 [顯示] 菜單下的 [放碼顯示].

如何作對齊:

1. 選中要作對齊的點/線

2. 按住鍵盤上 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵不放, 將游標移至<指示標>工具圖標上, 此時游標變成十字狀, 左擊一下鼠標，則網狀已對齊前面所選的點/線.



不同放碼模式之介紹

PAD系統提供三種不同的放碼模式, 方便用戶對紙樣進行放碼.

X、Y放碼

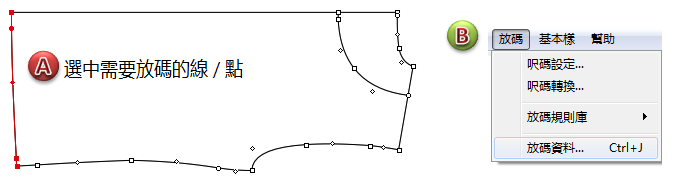

1. 選中需要放碼的線 / 點 (或多個需要放碼的放碼值相同的點)

2. 點擊軟件菜單欄 [放碼] — [放碼資料] (或直接按快捷鍵 Ctrl+J ) 調出放碼資料表放碼

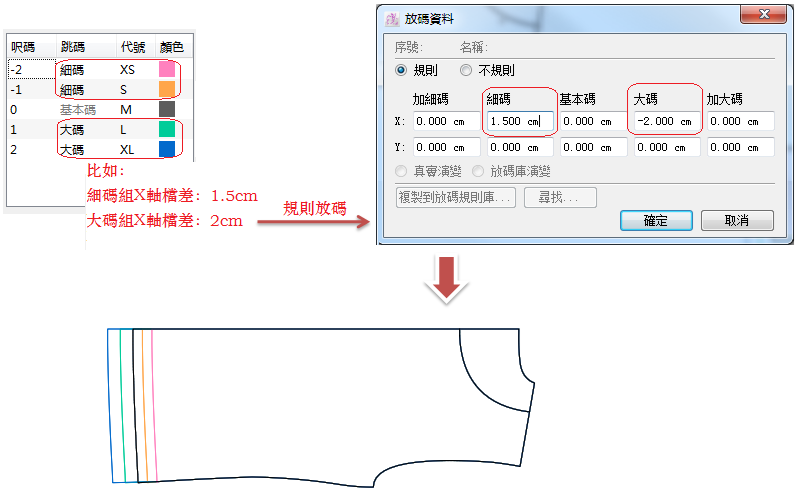

如果所放碼是規則放碼 (也就是细碼組、大碼組等各個碼數分組, 每組組內檔差一致), 則可用規則放碼表放:

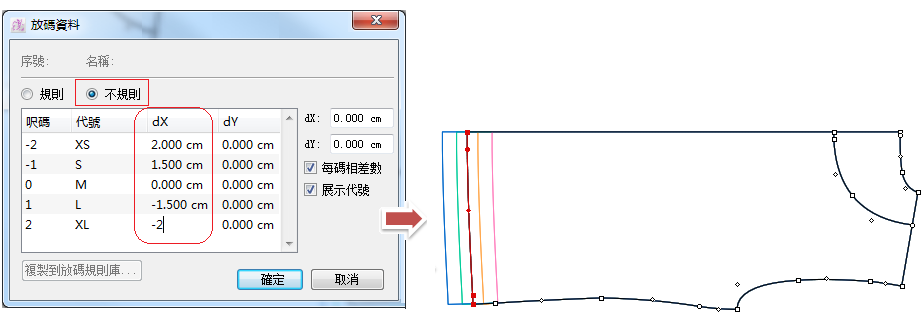

如所放碼是不規則的放碼 (也就是每個碼的檔差不一樣, 沒有一定的規則) 則需用不規則放碼表來放:

Note

規則放碼除了可以用規則放碼表來放碼也可用不規則放碼表來放, 不規則放碼則 只能用不規則放碼表來放碼

箭頭放碼

運用放碼箭頭放碼, 無需根據放碼方向分辨放碼正負值以輸入放碼數值放碼. 通過選擇放碼檔差值, 點擊放碼箭頭進行樣片放碼即可.

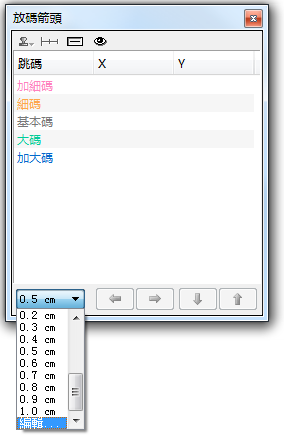

調出放碼箭頭視窗

進行箭頭放碼前, 首先需要調出放碼箭頭視窗:

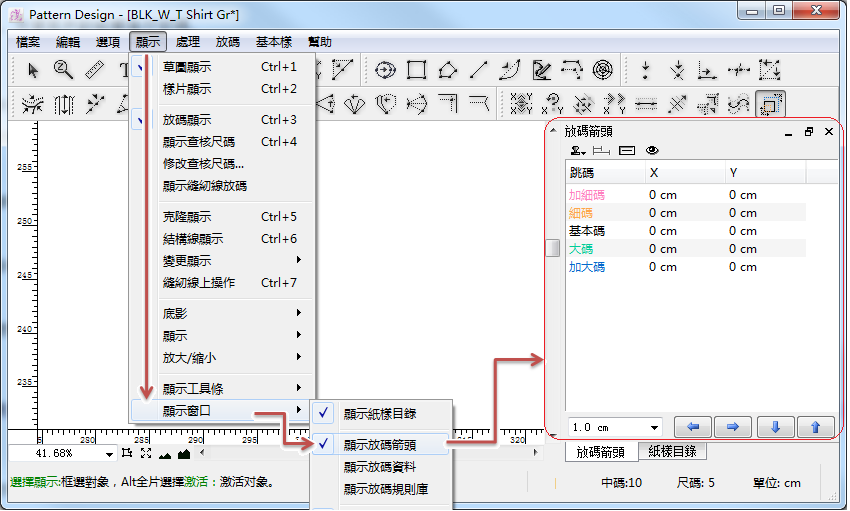

點擊 [顯示] 菜單 - [顯示窗口] - [顯示放碼箭頭]

運用放碼箭頭放碼

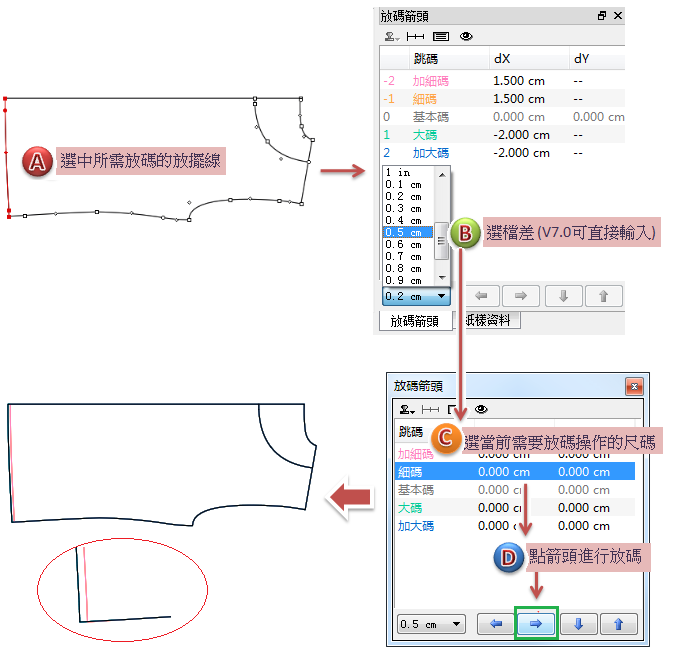

1. 選擇需要放碼的點 (多個點) / 線

2. 點選箭頭放碼表左下角檔差值

   Note

   如沒所需的檔差供選擇, 則可編輯輸入所需檔差.

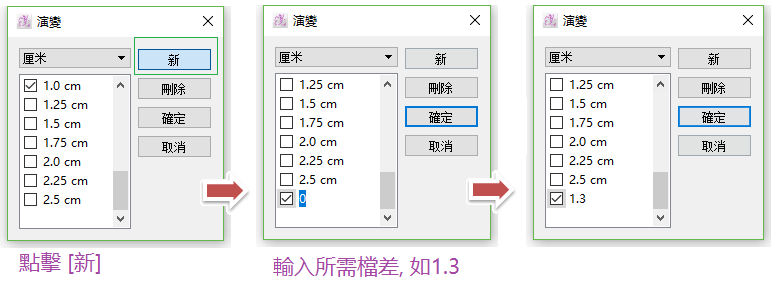

   1. 在選擇檔差的下拉菜單中, 拖動菜單到最下面



   2. 點擊 [編輯], 打開 [演變] 對話框

   3. 選單位, 然後點擊 [新], 輸入所需檔差後點擊 [確定]



   V7.0版本調整, 用戶可直接按需輸入檔差, 不需以上操作.



3. 選擇當前放碼的具體呎碼

4. 點放碼箭頭進行放碼

Note

按箭頭放碼, 每按一次會依據你先前所選檔差而遞增

舉例, 如下圖T恤的下擺:

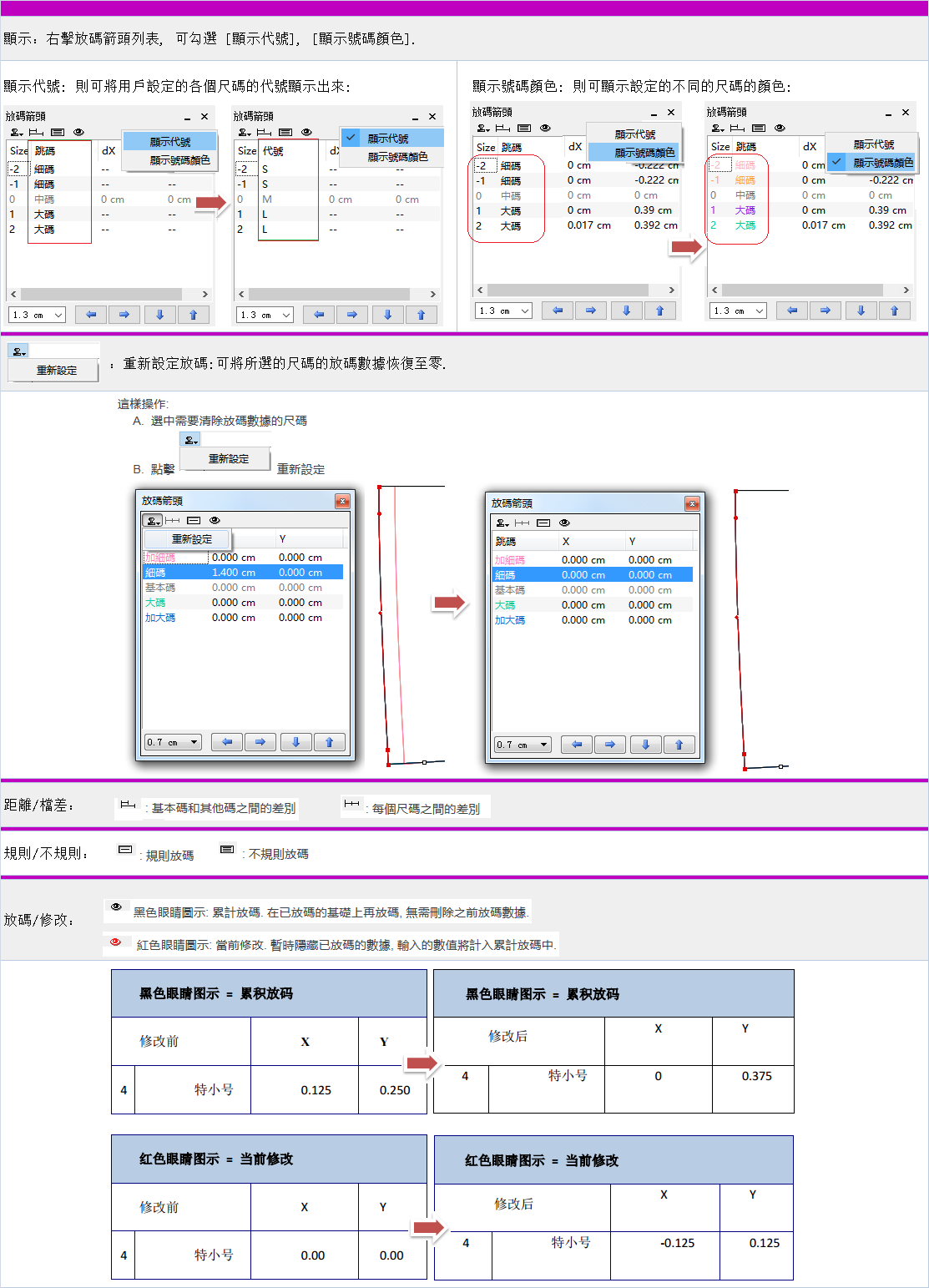

放碼箭頭功能菜單介紹

運用放碼規則庫放碼

放碼規則庫允許用戶建立常用的放碼數據庫, 方便用戶調用.

例如:

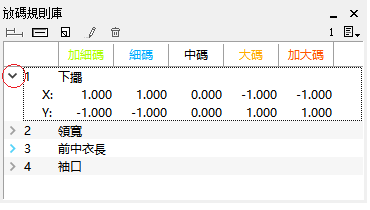

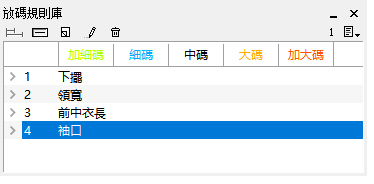

點擊每項預先設置好的放碼項前面的三角, 可以查看具體的放碼數值.

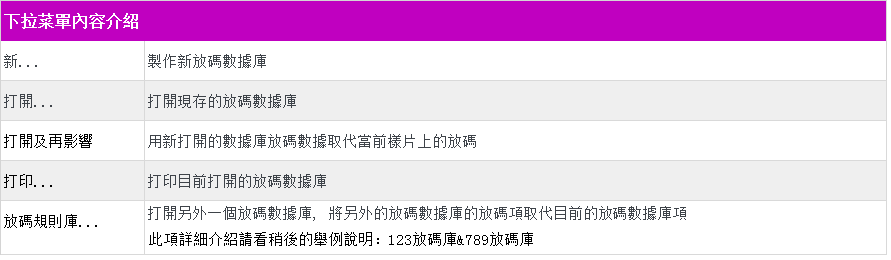

下拉菜單介紹

Note

舉例說明:

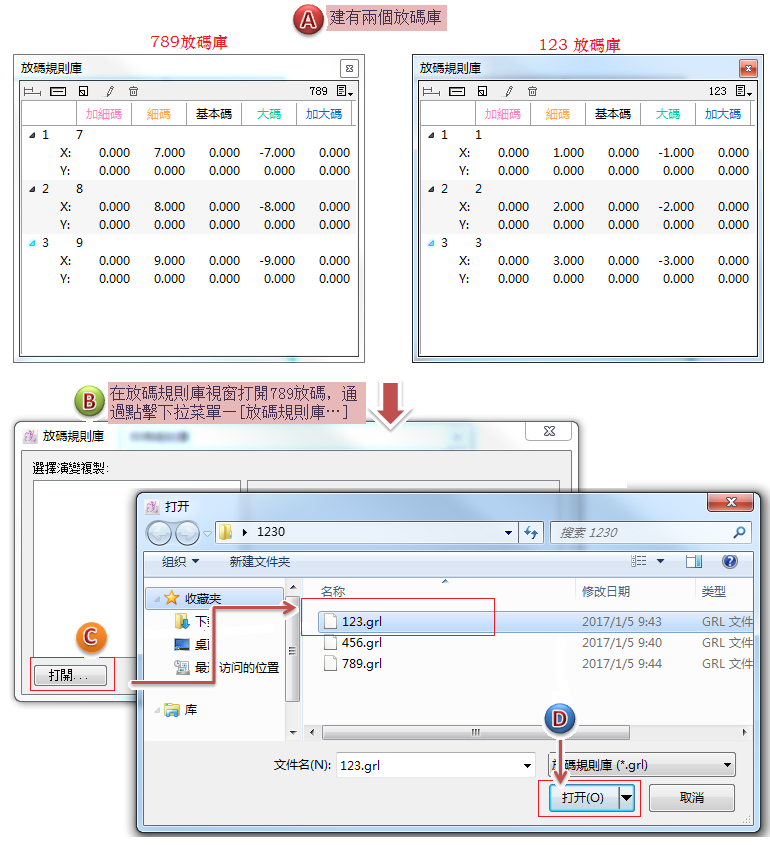

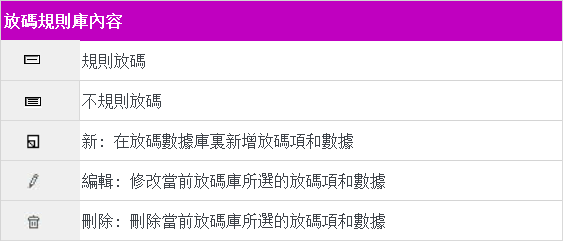

放碼規則庫內容介紹

新建放碼數據庫

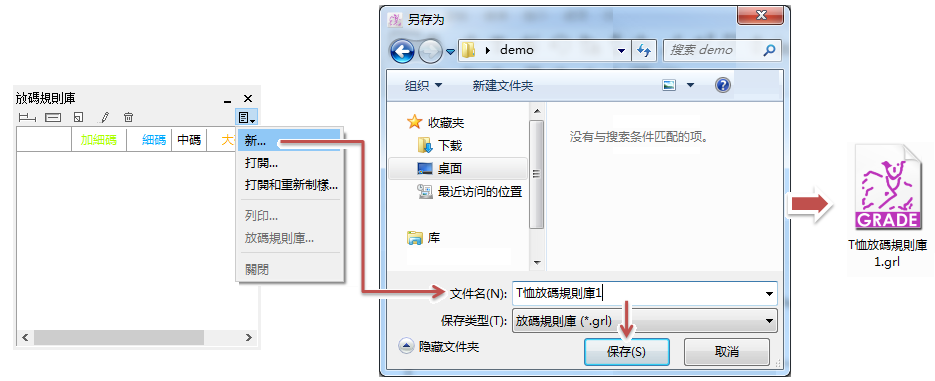

1. 點擊放碼數據庫下拉菜單 [新…], 打開儲存對話框

2. 在彈出的儲存對話框輸入文件名後點擊保存

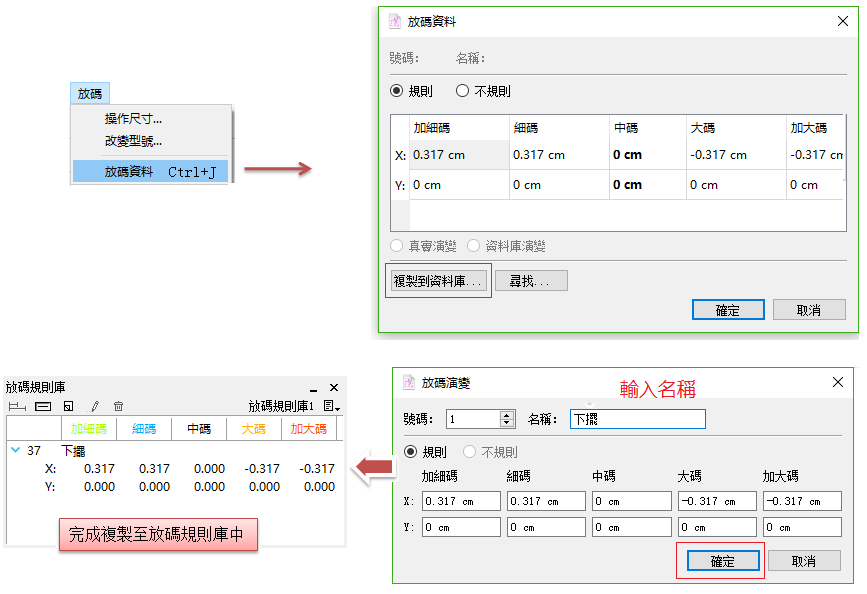

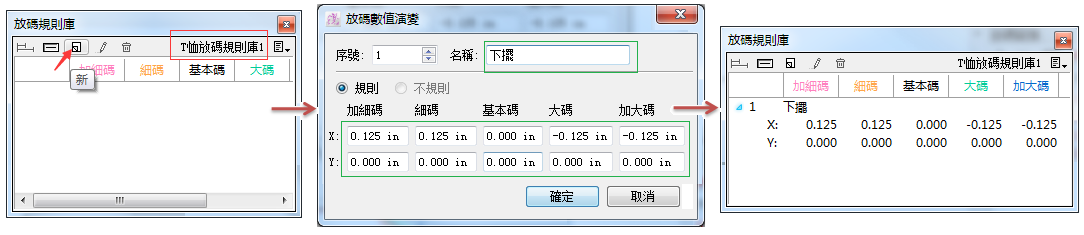

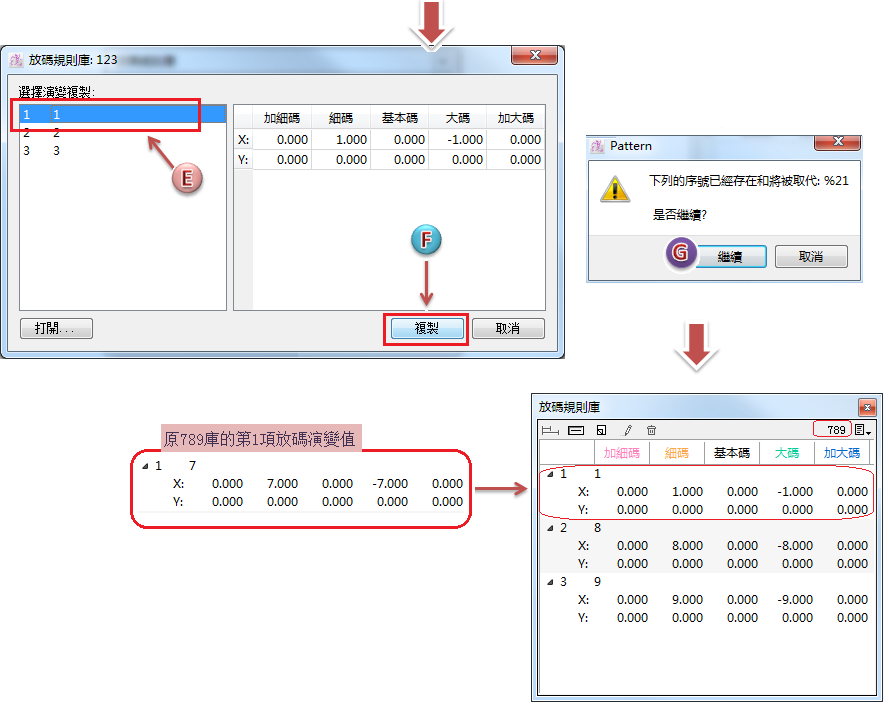

1. 點擊放碼規則庫列表功能菜單 新, 輸入名稱及所需的放碼數值, 點擊確定;

或打開已放碼的紙樣, 直接複製放碼數據

運用放碼規則庫進行放碼

建立好放碼規則庫後, 用戶可在製作紙樣中直接使用放碼規則庫中的數據進行放碼, 提高用戶打版效率.

這樣操作:

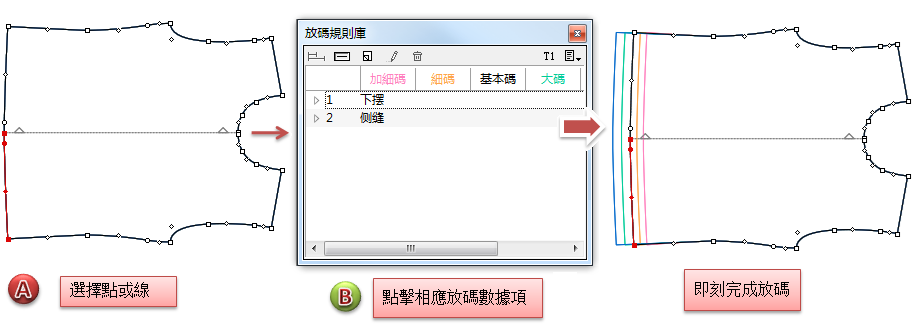

1. 選中需要放碼的點或線

2. 點擊放碼規則庫中相應的放碼數據項, 如: 下擺

3. 選中的點或線即按照所點擊的數據項完成放碼
