第五章: 紙樣克隆 (仿製)

PAD系統為用戶提供克隆功能, 在修改紙樣時能減少工序, 節省時間, 提高打版效率.

允許用戶選擇設置草圖克隆或樣片克隆, 並勾選克隆片的狀態.

設置克隆樣片

允許用戶設定草圖處理克隆或樣片處理克隆, 適應用戶的不同用途.

設置草圖處理克隆/樣片處理克隆

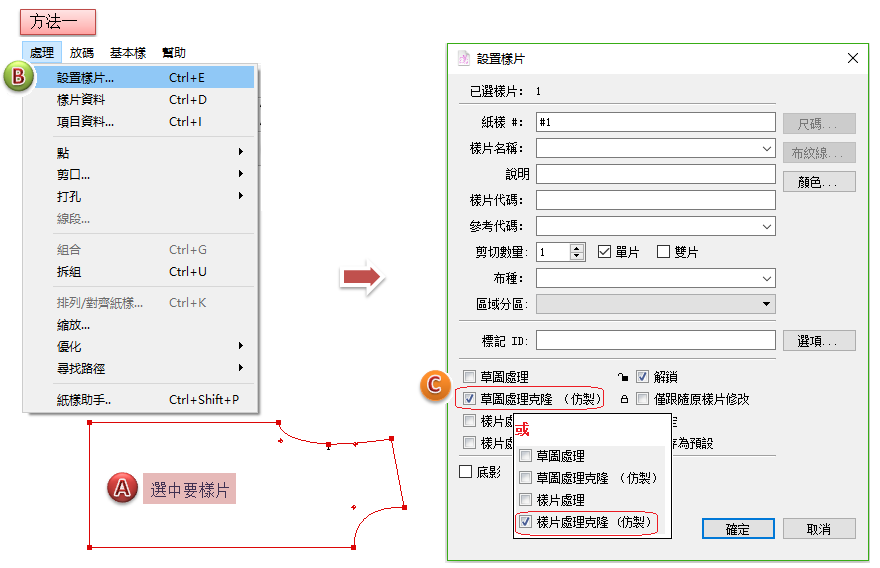

1. 選中樣片, 點擊菜單 [處理] - [設置樣片]

2. 輸入需要的資料後, 按需勾選 [草圖處理克隆] (或樣片處理克隆)

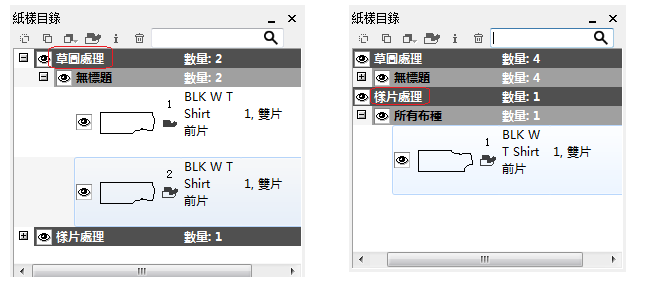

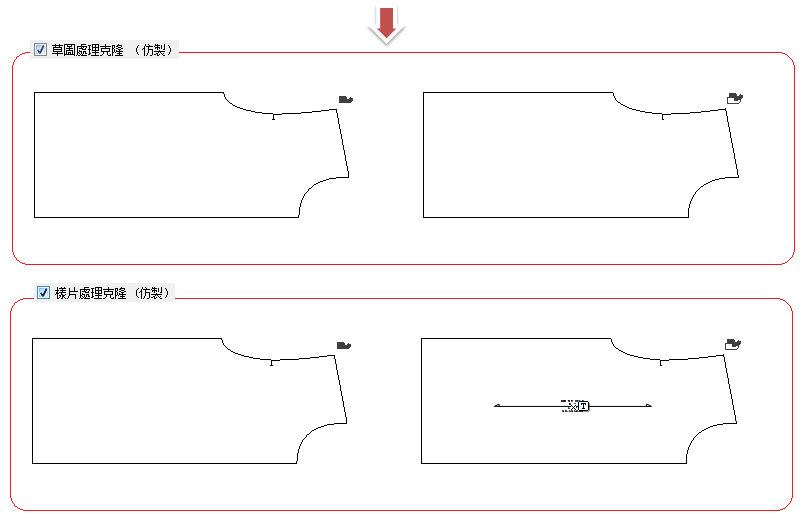

3. 設置好的克隆片會在 [草圖處理] (或樣片處理) 下顯示



或者:

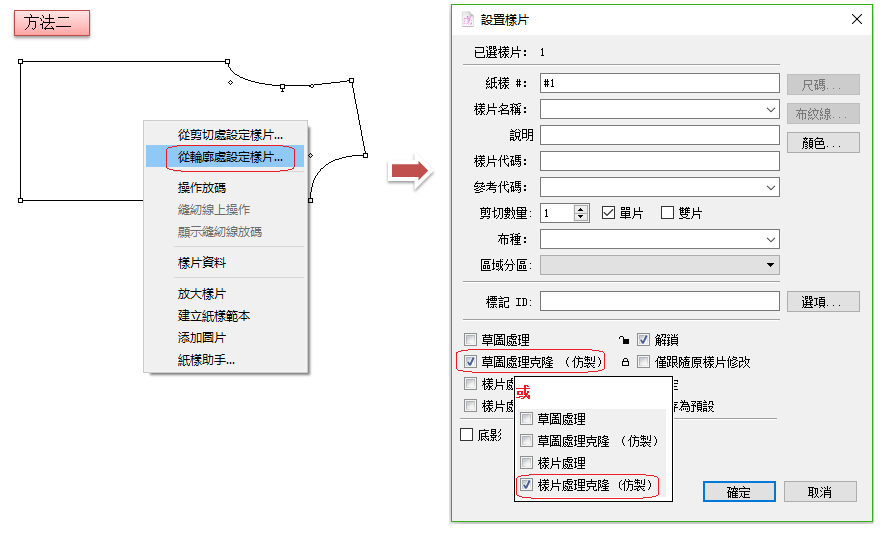

1. 右擊目標樣片, 調出右鍵菜單, 點擊 [從輪廓處設置樣片]

2. 在 [設置樣片] 對話框中輸入需要的資料, 勾選 [草圖克隆] (或樣片克隆)



3. 設置好的克隆片會在 [草圖處理] (或樣片處理)下顯示

Note

設置克隆樣片, 主要是在設定樣片時, 在樣片設定對話框里勾選相應的克隆選項：草圖處理克隆/樣片處理克隆. 更多有關如何設定樣片方法介紹, 請查閱第二章菜單欄功能介紹章節的[處理]菜單下的設定樣片的介紹.

設置多個克隆代

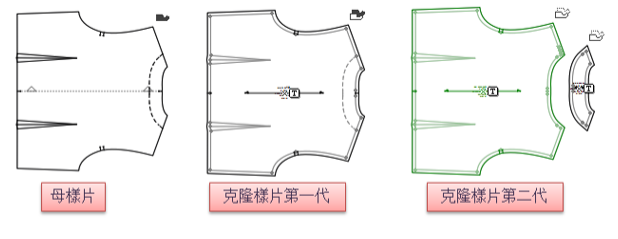

設兩代克隆樣片：母樣片 —— 克隆樣片第一代 —— 克隆樣片第二代

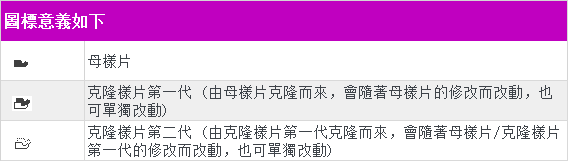

樣片右上角帶有衣服的小圖標, 則表示樣片帶有克隆關係, 不同的小圖標所代表的的意思如下:

修改克隆樣片

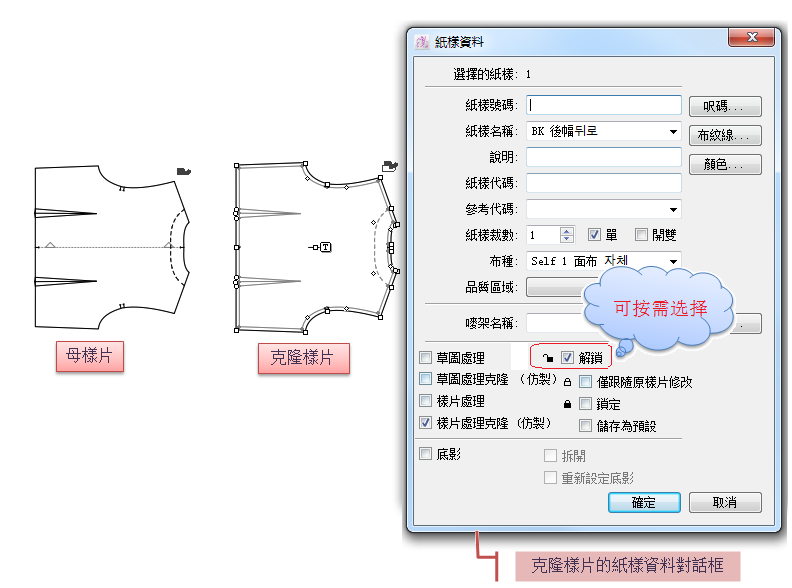

通過勾選不同的狀態, 來調整克隆樣片是否允許修改.

Note

此處所說的修改, 包含樣片輪廓線 / 內部線的修改 、放碼修改、縫份修改.

解鎖

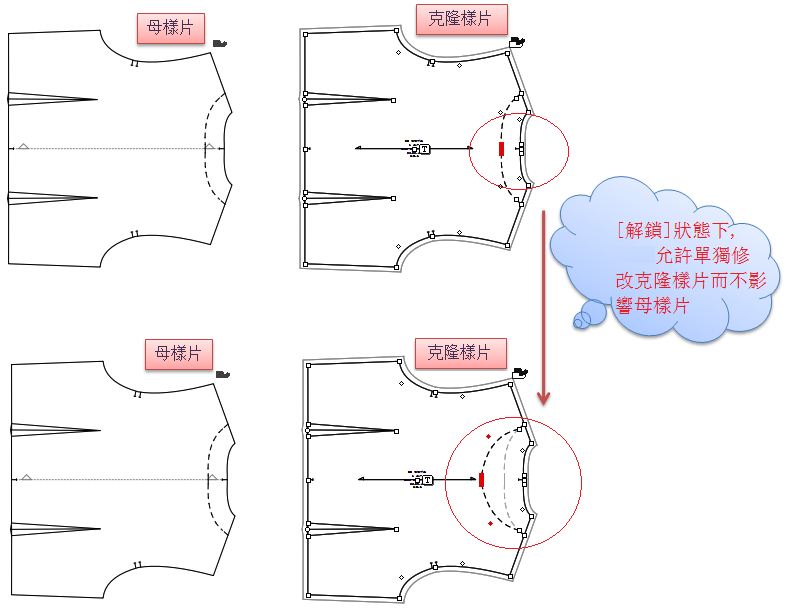

[解鎖]狀態下, 允許單獨修改克隆樣片而不影響母樣片.

單獨修改克隆樣片后, 當母樣片或前面一代克隆樣片被修改時，克隆樣片跟隨改動, 並仍然保留前面的單獨修改

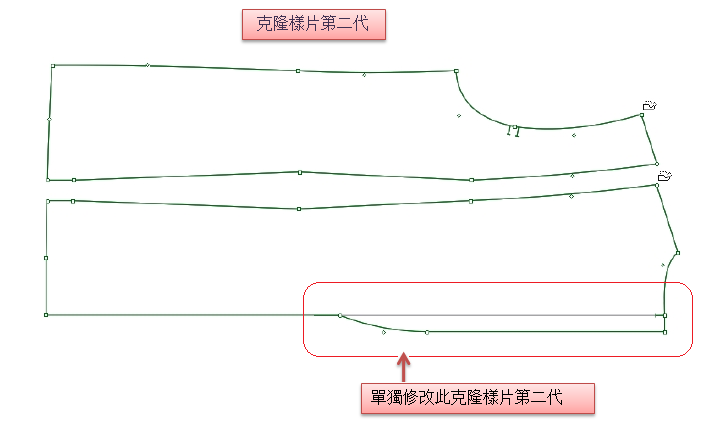

比如單獨修改了下圖克隆樣片第二代：

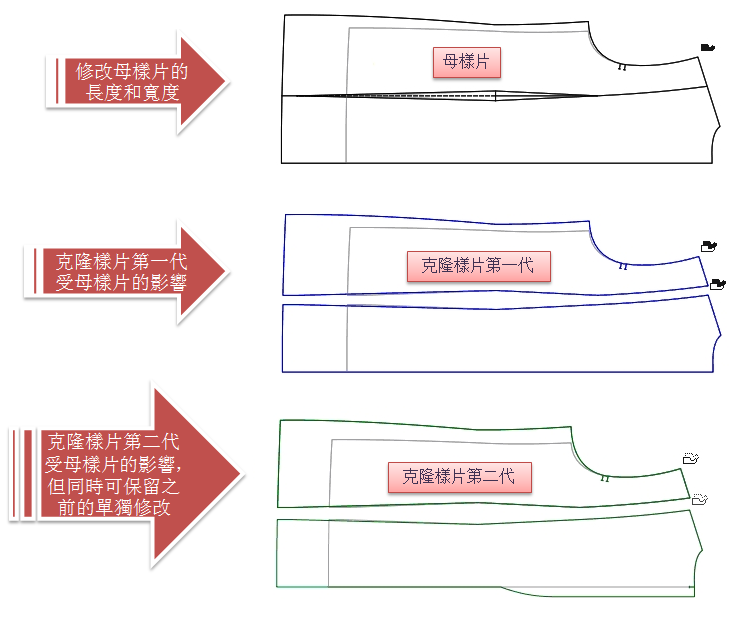

當母樣片或前面一代克隆樣片被修改時, 此克隆樣片第二代跟隨著改動, 同時仍然保留前面的單獨修改：

只跟隨原樣修改

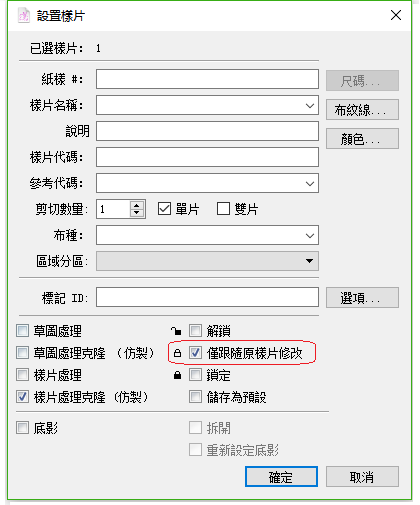

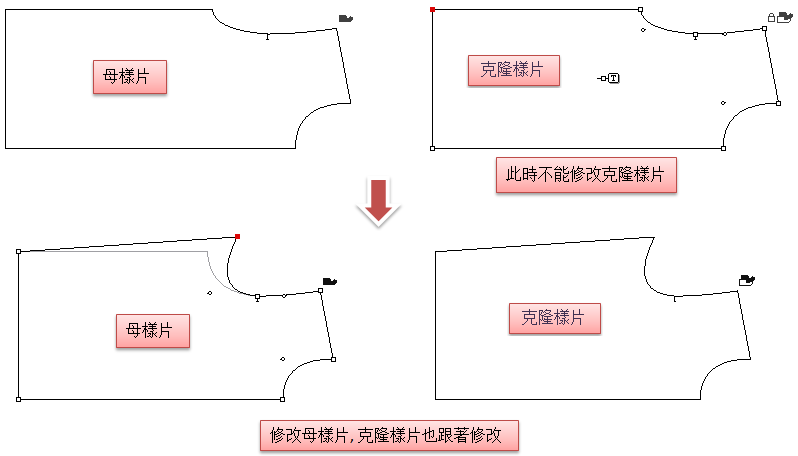

[只跟隨原樣修改] 狀態下, 僅允許通過修改母樣片來修改克隆樣片, 不能直接在克隆樣片上進行操作.

鎖定

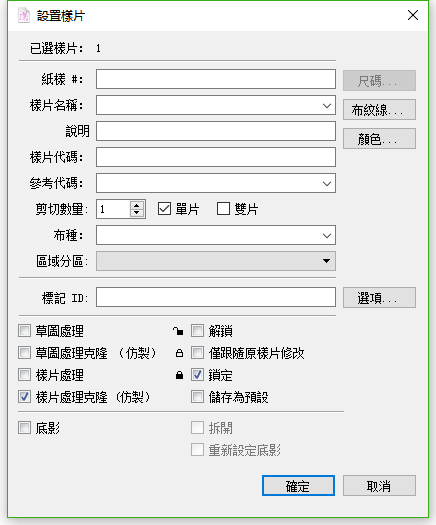

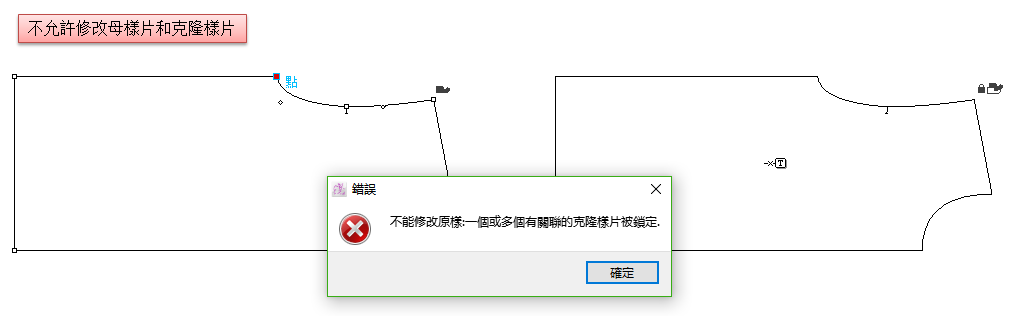

[鎖定] 狀態下, 母樣片和克隆樣片都不能修改.
