แป้นปุ่มกด

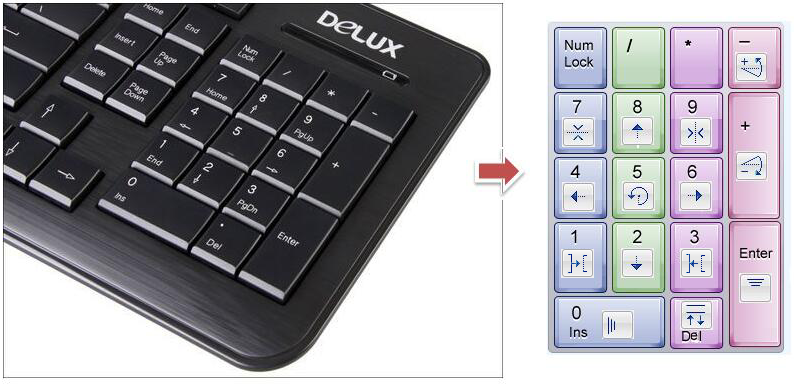

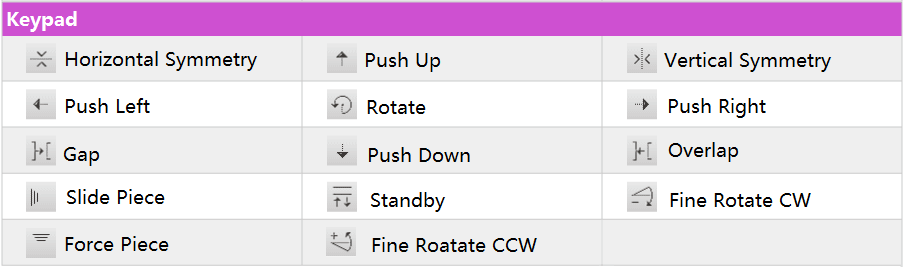

เครื่องมือในแป้นปุ่มกดจะแสดงในภาพดังต่อไปนี้:

การวางตำแหน่งของกล่องเครื่องมือ/แถบเครื่องมือนั้นจะสอดคล้องกับปุ่มตัวเลขทางด้านขวามือของแป้นพิมพ์ ดังนี้:

ปุ่มกดขึ้น

ปุ่มกดขึ้น จะผลักชิ้นงานที่เลือกในแนวตั้งขึ้นไปทางด้านบนสุดของพื้นที่จำลองผ้า ชิ้นงานจะหยุดเมื่อสัมผัสกับชิ้นงานอื่นหรือขอบผ้า

หรือกดปุ่มเลข 8 โดยตรง

ปุ่มกดลง

ปุ่มกดลง จะดันชิ้นงาน (หรือกลุ่มชิ้นงาน) ในแนวตั้งลงไปทางด้านล่างของพื้นที่จำลองผ้า ชิ้นงานจะหยุดเมื่อสัมผัสกับชิ้นงานอื่นหรือขอบผ้า

หรือกดปุ่มหมายเลข 2 โดยตรง

ปุ่มเลื่อนไปทางซ้าย

ปุ่มเลื่อนไปทางซ้ายจะดันชิ้นงาน (หรือกลุ่มชิ้นงาน) ในแนวนอนไปยังจุดสิ้นสุดของพื้นที่จำลองผ้า ชิ้นงานจะหยุดหากสัมผัสกับชิ้นงานอื่นหรือขอบผ้า

หรือกดปุ่มหมายเลข 4 โดยตรง

ปุ่มเลื่อนไปทางขวา

ปุ่มเลื่อนไปทางขวาจะดันชิ้นงาน (หรือกลุ่มชิ้นงาน) ในแนวนอนไปยังจุดสิ้นสุดของพื้นที่จำลองผ้า ชิ้นงานจะหยุดเมื่อสัมผัสกับชิ้นงานอื่น หรือปลายหน้าต่าง

หรือกดปุ่มหมายเลข 6 โดยตรง

หมุน

ปุ่มหมุน จะหมุนชิ้นงานที่เลือกอย่างน้อยหนึ่งชิ้น ทวนเข็มนาฬิกา

• ตั้งค่ามุมการหมุน

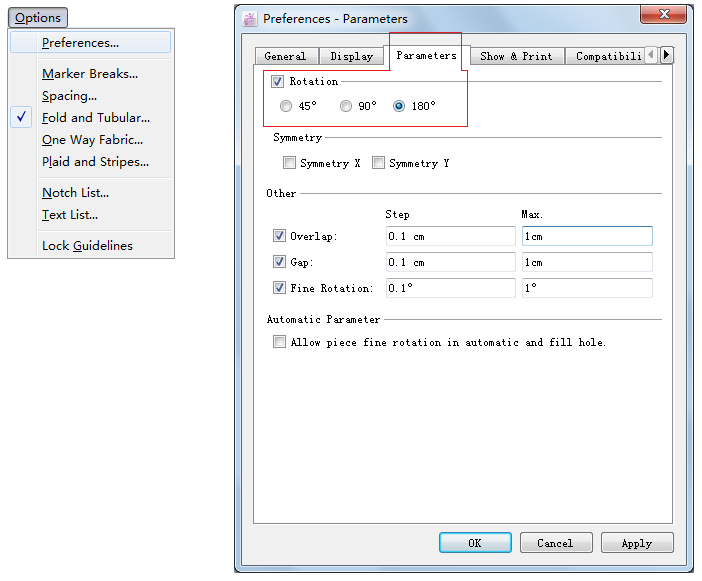

  คลิกเมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] แล้วเลือกมุม เช่น 180 องศา

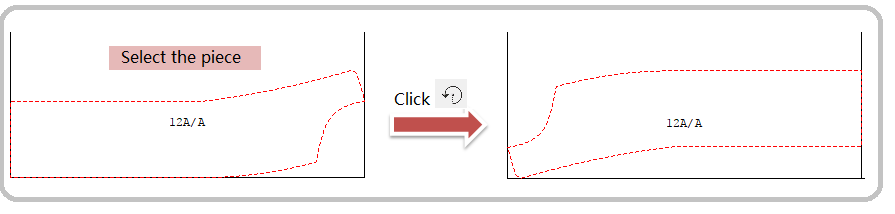

• ** หมุนชิ้นงานที่เลือก **

  เลือกชิ้นงานที่ต้องการด้วยเครื่องมือตัวชี้ จากนั้นเลือก เครื่องมือหมุน (หรือกดปุ่ม 8 โดยตรง) ชิ้นงานจะหมุน 180 องศาทวนเข็มนาฬิกา



  Note

  ก. หลังจากเลือกชิ้นงานที่ต้องการแล้ว ให้กดปุ่ม ** Shift ** ค้างไว้ แล้วคลิก เครื่องมือหมุน ชิ้นงานจะหมุนตามเข็มนาฬิกา

  ข. หากชิ้นงานใดชิ้นหนึ่งไม่สามารถหมุนได้ หรือไม่หมุนในองศาที่ถูกต้องแม้ว่าจะตั้งค่าองศาในเมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] แล้วก็ตาม คุณจะต้องดับเบิลคลิกที่ชิ้นงานนั้นในพื้นที่แผนภูมิ หรือเลือกชิ้นงาน แล้วคลิกเมนู [Treatment]-[Item Info] เพื่อเปิดกล่องโต้ตอบข้อมูลชิ้นงานขึ้นมา คลิกปุ่ม [Permission] ในกล่องโต้ตอบเพื่อเปิดกล่องโต้ตอบ Piece Treatment Tolerance คุณจะสามารถตรวจสอบ/ แก้ไขพารามิเตอร์ได้

  สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Piece Treatment Tolerance โปรดดูบทที่ 2 เมนูกระทำ ในคู่มือนี้

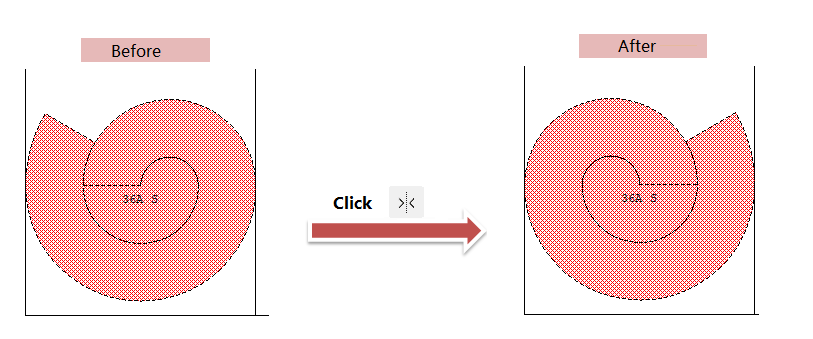

สมมาตรแนวนอน

แป้น สมมาตรแนวนอน จะพับชิ้นงานบนมาร์คเกอร์ตามแกนแนวนอน

Note

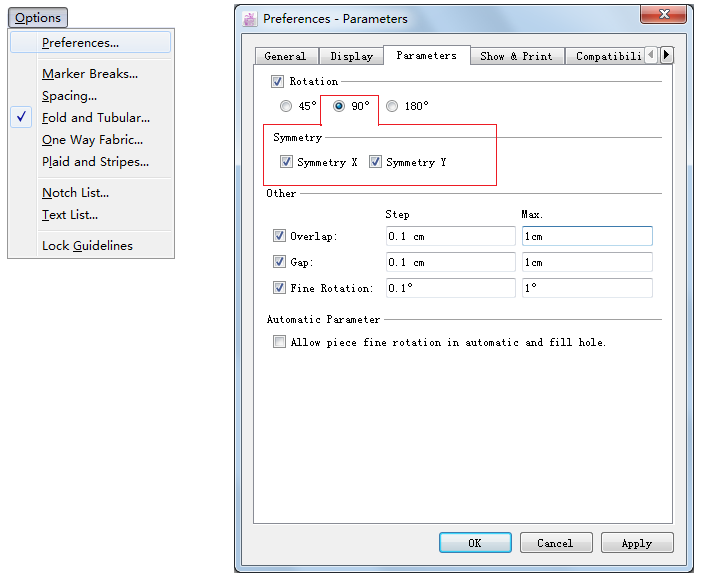

ก่อนใช้ฟังก์ชันสมมาตรแนวนอน โปรดไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] เพื่อเลือกตัวเลือก [สมมาตร X]

หรือกดปุ่มหมายเลข 7 โดยตรงเพื่อใช้ฟังก์ชันนี้

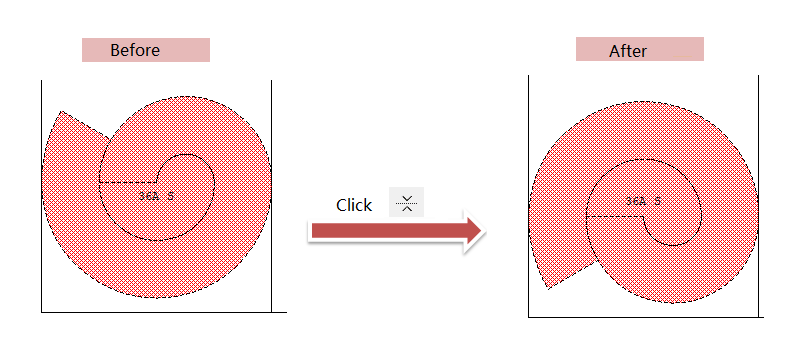

สมมาตรแนวตั้ง

แป้น สมมาตรแนวตั้ง จะพับชิ้นงานบนมาร์คเกอร์ตามแกนแนวตั้ง

Note

ก่อนใช้ฟังก์ชันสมมาตรแนวตั้ง โปรดไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] เพื่อเลือกตัวเลือก [สมมาตรแกน Y]

หรือกดปุ่มหมายเลข 9 โดยตรงเพื่อใช้ฟังก์ชันนี้

Note

หากฟังก์ชันนี้ใช้ไม่ได้บนชิ้นงานแม้ว่าจะเสร็จสิ้นการตั้งค่าในเมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] แล้วก็ตาม คุณต้องดับเบิลคลิกที่ชิ้นงานในพื้นที่แผนภูมิหรือ เลือกชิ้นงาน และคลิกเมนู [กระทำ]-[ข้อมูลวัตถุ] เพื่อเปิดกล่องโต้ตอบข้อมูลชิ้นงาน คลิกปุ่ม [อนุญาติ] ในกล่องโต้ตอบเพื่อเปิดกล่องโต้ตอบ การรักษาความคลาดเคลื่อนของชิ้นงาน จากนั้นคุณจะสามารถตรวจสอบ/ แก้ไขพารามิเตอร์ได้

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ การรักษาความคลาดเคลื่อนของชิ้นงาน โปรดดูบทที่ 2 เมนู กระทำ ในคู่มือนี้

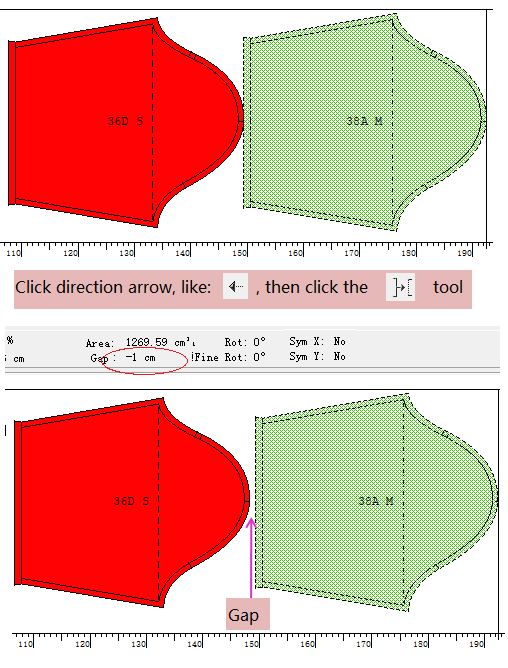

ช่องว่าง

ปุ่ม ช่องว่างจะสร้างช่องว่าง ระหว่างชิ้นงานสองชิ้น

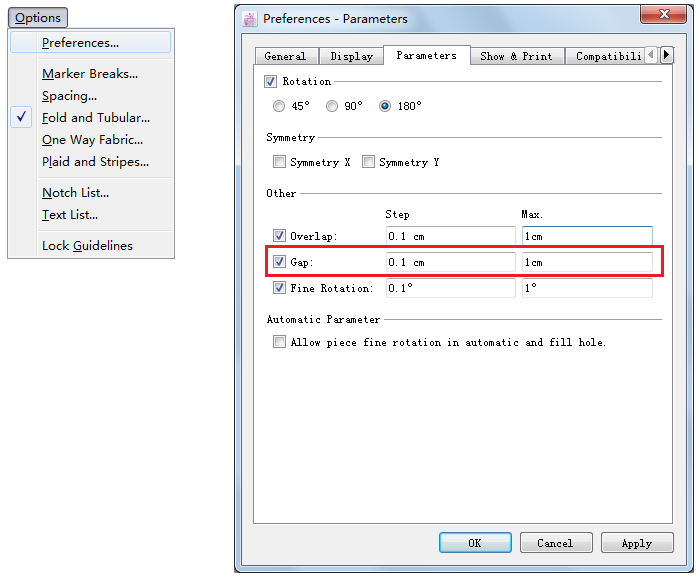

ก่อนใช้ฟังก์ชันนี้โปรดไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง (ขั้น และ สูงสุด):

วิธีการทำ:

1. เลือกชิ้นที่ต้องการ;

2. คลิกลูกศรทิศทางใดทิศทางหนึ่งเพื่อกำหนดทิศทาง;

3. คลิก ช่องว่าง จะทำให้เกิดช่องว่างตามค่าที่คุณป้อนในสเตป และ สูงสุด ในพารามิเตอร์ (คลิก N ครั้ง จะให้ค่า N ขั้น) เมื่อถึงค่าสูงสุดแล้ว ชิ้นงานจะไม่เคลื่อนที่อีกต่อไป

Note

ปุ่มกดเลข 1 เป็นปุ่มทางลัดสำหรับเครื่องมือ ช่องว่างคุณจึงสามารถกดได้โดยตรง

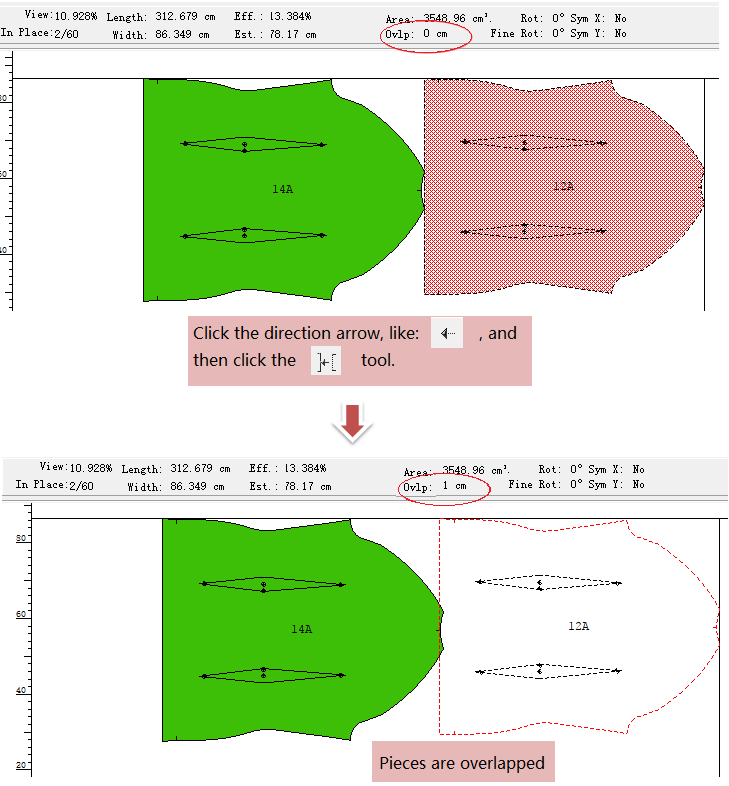

ทับซ้อนกัน

ปุ่มกด ทับซ้อนกันซ้อนทับสองชิ้น

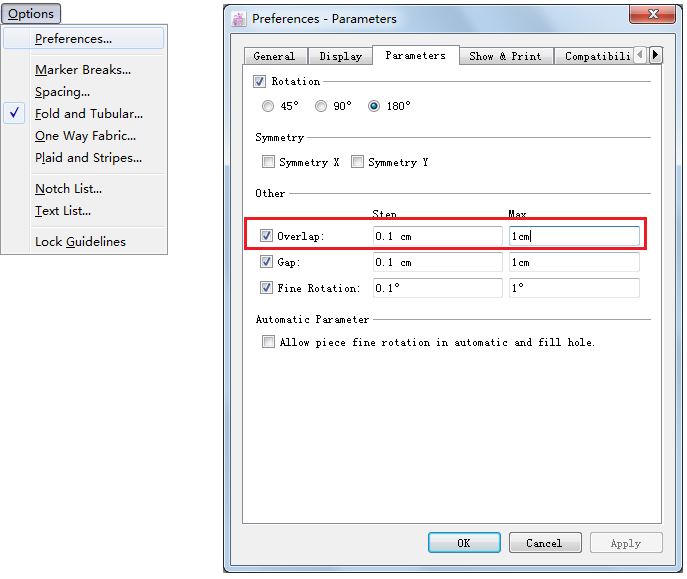

ก่อนใช้ฟังก์ชันนี้ โปรดไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง (ขั้น และ สูงสุด):

วิธีการทำ:

1. เลือกชิ้นงานที่ต้องการ;

2. คลิกลูกศรทิศทางใดทิศทางหนึ่งเพื่อกำหนดทิศทาง;

3. คลิก ทับซ้อนกัน จะทำให้เกิดการทับซ้อนกันตามค่าที่คุณป้อนใน สเตป และ สูงสุด ในพารามิเตอร์ (คลิก N ครั้ง จะให้ค่า N ขั้น) เมื่อถึงค่าสูงสุดแล้ว ชิ้นงานจะไม่เคลื่อนที่อีกต่อไป

Note

ปุ่มกดเลข 3 เป็นปุ่มทางลัดสำหรับเครื่องมือ ทับซ้อนกัน คุณจึงสามารถกดได้โดยตรง

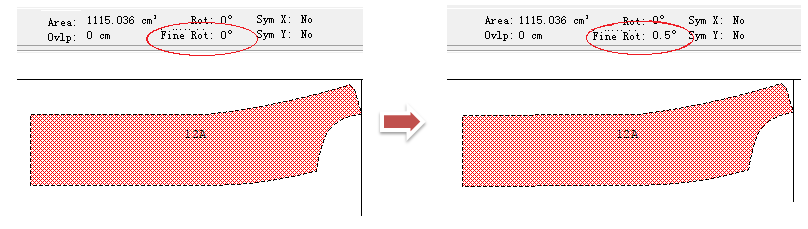

หมุนทวนเข็มนาฬิกาแบบละเอียด

ปุ่ม หมุนทวนเข็มนาฬิกาแบบละเอียด จะเป็นการทำการหมุนทวนเข็มนาฬิกาแบบละเอียดบนชิ้นงานที่เลือก

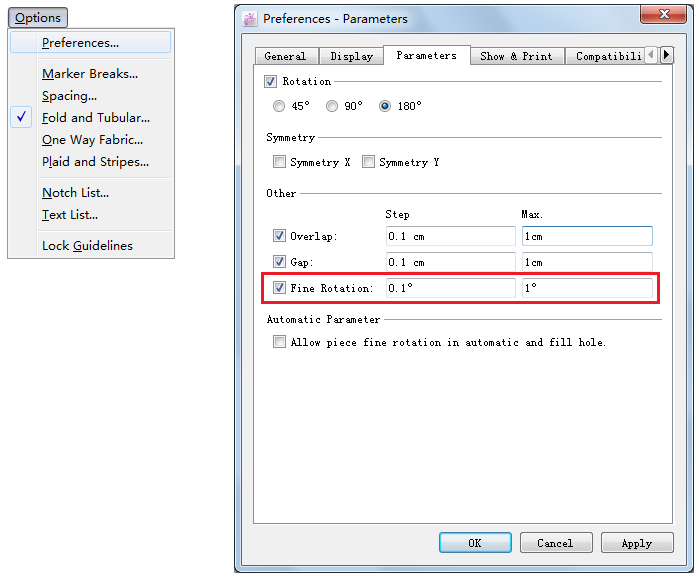

ก่อนใช้ฟังก์ชันนี้ โปรดไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง (ขั้นตอน และ สูงสุด):

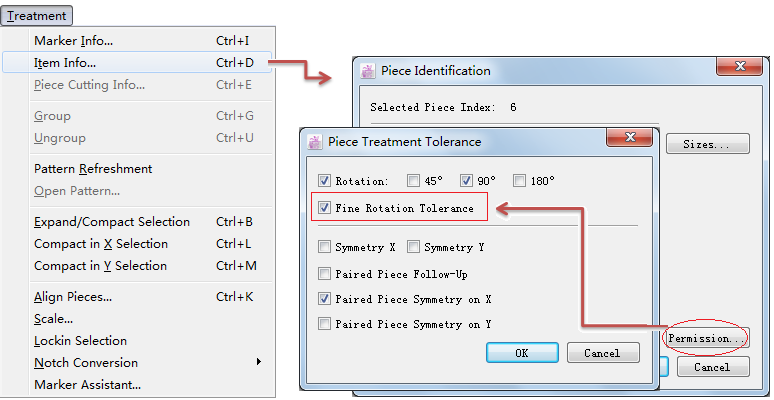

หรือเลือกชิ้นงาน แล้วเปิดกล่องโต้ตอบข้อมูลรายการเพื่อตรวจสอบให้แน่ใจว่าได้เลือกตัวเลือก Fine Rotation Tolerance หรือไม่

วิธีการทำ:

1. เลือกชิ้นงานที่ต้องการ;

2. คลิกลูกศรทิศทางใดทิศทางหนึ่งเพื่อกำหนดทิศทาง;

3. คลิก ทับซ้อนกัน จะเป็นการหมุนตามค่าที่คุณป้อนในสเตป และสูงสุด ในพารามิเตอร์ (คลิก N ครั้ง จะให้ค่า N ขั้น) เมื่อถึงค่าสูงสุดแล้ว ชิ้นงานจะไม่เคลื่อนที่อีกต่อไป

Note

ปุ่มกด “-” คือปุ่มกดลัดสำหรับ เครื่องมือช่องว่าง เพื่อให้คุณสามารถกดได้โดยตรง

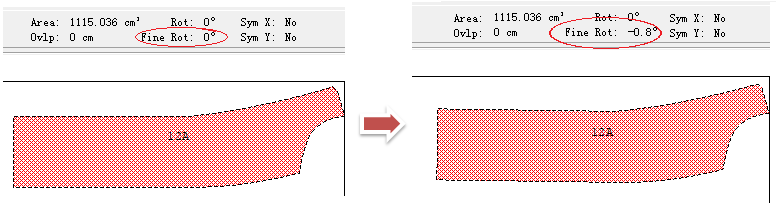

หมุนตามเข็มนาฬิกาแบบละเอียด

ปุ่มหมุนตามเข็มนาฬิกาแบบละเอียด จะเป็นการทำการหมุนตามเข็มนาฬิกาแบบละเอียดบนชิ้นงานที่เลือก

ก่อนใช้ฟังก์ชันนี้ โปรดไปที่เมนู [ตัวเลือก]-[การตั้งค่า]-[พารามิเตอร์] เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง (ขั้นตอน และ สูงสุด):

หรือเลือกชิ้นงาน แล้วเปิดกล่องโต้ตอบข้อมูลรายการเพื่อตรวจสอบให้แน่ใจว่าได้เลือกตัวเลือก Fine Rotation Tolerance หรือไม่

วิธีทำ:

1. เลือกชิ้นงานที่ต้องการ;

2. คลิกลูกศรทิศทางใดทิศทางหนึ่งเพื่อกำหนดทิศทาง;

3. คลิก ทับซ้อนกัน จะเป็นการหมุนตามค่าที่คุณป้อนในสเตป และสูงสุด ในพารามิเตอร์ (คลิก N ครั้ง จะให้ค่า N ขั้น) เมื่อถึงค่าสูงสุดแล้ว ชิ้นงานจะไม่เคลื่อนที่อีกต่อไป

Note

ปุ่มกด “+” คือปุ่มกดลัดสำหรับ เครื่องมือช่องว่าง เพื่อให้คุณสามารถกดได้โดยตรง

สแตนด์บาย

ปุ่มสแตนด์บายนี้จะส่งหรือดึงชิ้นงานหรือกลุ่มชิ้นงานจากพื้นที่สแตนด์บายไปยังพื้นที่จำลองผ้า หรือกระทำในทางกลับกัน

ก่อนใช้ฟังก์ชันนี้ โปรดไปที่เมนู [กระทำ] เพื่อให้แน่ใจว่าพื้นที่สแตนด์บายเปิดอยู่หรือไม่:

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับพื้นที่สแตนด์บาย โปรดดูบทที่ 2 เมนู [มุมมอง] ในคู่มือนี้

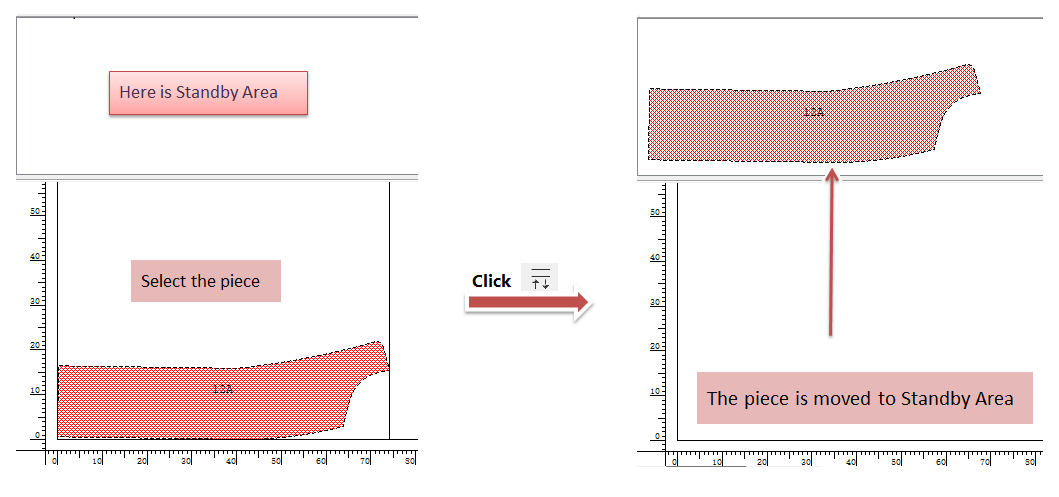

• ** ย้ายชิ้นงานไปยังพื้นที่สแตนด์บาย: **



  หรือกดปุ่มกด “.” โดยตรง

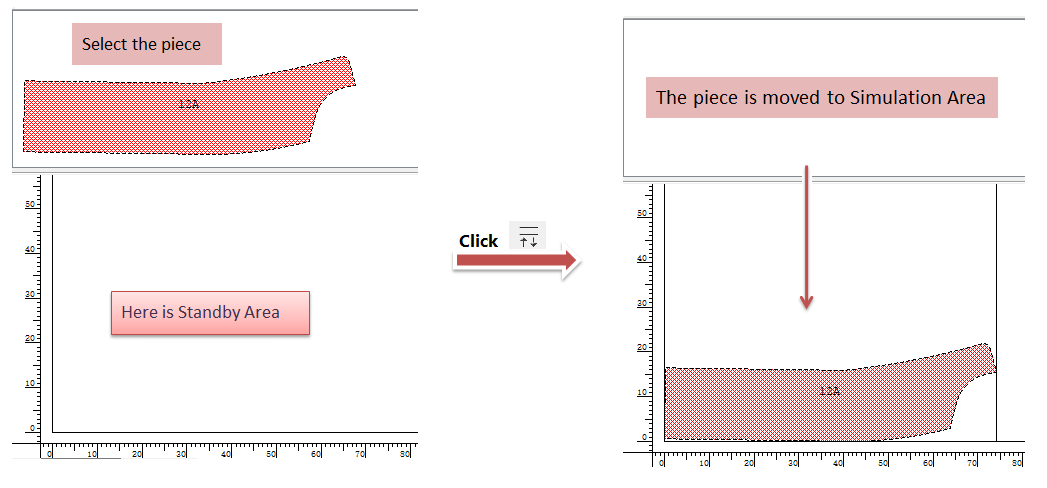

• ** ย้ายชิ้นงานไปยังพื้นที่จำลองจากพื้นที่สแตนด์บาย: **

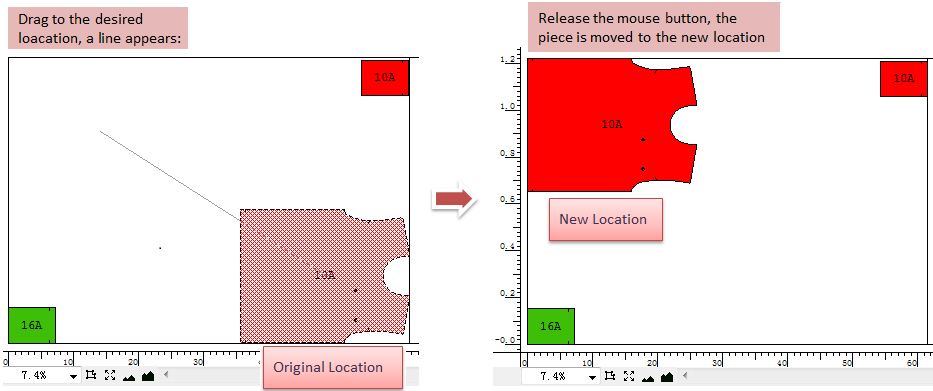

เลื่อนชิ้นงาน

ปุ่มเลื่อนชิ้นงาน จะเลื่อนชิ้นงาน (หรือกลุ่มชิ้นงาน) ไปในทิศทางที่ต้องการบนพื้นที่จำลองผ้า

วิธีที่หนึ่ง: ใช้ปุ่ม 0 เพื่อเลื่อนชิ้นงาน (ปุ่ม 0 คือปุ่มลัดสำหรับ เลื่อนชิ้นงาน):

1. เลือกชิ้นงาน;

2. กดปุ่ม 0 ค้างไว้;

3. คลิกซ้ายที่ชิ้นงานโดยไม่ปล่อยปุ่มเมาส์ แล้วลาก และเส้นๆหนึ่งจะปรากฏขึ้น;

1. ลากเส้นนั้นไปยังตำแหน่งที่ต้องการ แล้วปล่อยปุ่มเมาส์ ชิ้นงานจะถูกย้ายไปยังทิศทางใหม่ เมื่อสัมผัสกับชิ้นงานอื่นหรือขอบของมาร์คเกอร์ มันจะหยุดเคลื่อน

วิธีที่สอง:

1. ดับเบิลคลิกที่ชิ้นงานโดยไม่ปล่อยปุ่มเมาส์ เส้นๆหนึ่งจะปรากฏขึ้น;

2. ลากเส้นนั้นไปยังตำแหน่งที่ต้องการ แล้วปล่อยปุ่มเมาส์ ชิ้นงานจะถูกย้ายไปยังทิศทางใหม่ เมื่อสัมผัสกับชิ้นงานอื่นหรือขอบของมาร์คเกอร์ มันจะหยุดเคลื่อน

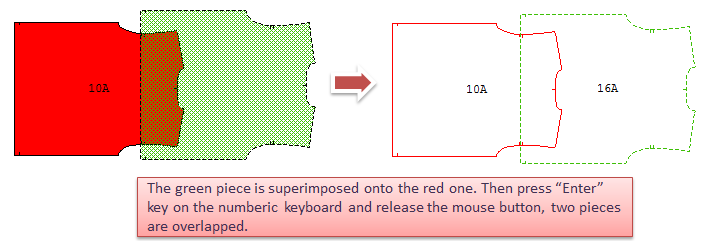

บีบชิ้นงาน

ปุ่ม บีบชิ้นงาน จะช่วยให้คุณวางชิ้นงานซ้อนทับกันชั่วคราวได้

ใช้ฟังก์ชันนี้ด้วยปุ่ม “Enter” ในแป้นพิมพ์ตัวเลข (นี่คือแป้นพิมพ์ลัดสำหรับฟังก์ชันนี้):

1. เลือก เครื่องมือตัวชี้;

2. คลิกซ้ายที่ชิ้นงานโดยไม่ปล่อยปุ่มเมาส์ จากนั้นเลื่อนชิ้นงานเพื่อวางซ้อนอีกชิ้นตามต้องการ (คุณสามารถกำหนดวิธีการวางซ้อนหรือจำนวนการวางซ้อนได้)

3. กดปุ่ม “Enter” บนแป้นพิมพ์ตัวเลข จากนั้นปล่อยปุ่มเมาส์
