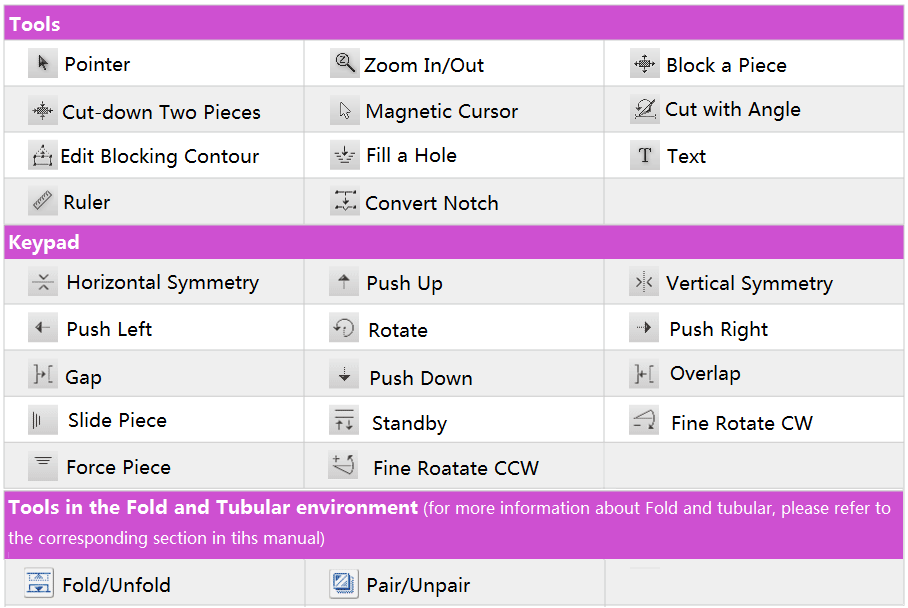

ภาพต่อไปนี้ แสดงให้เห็นถึงเครื่องมือและแป้นปุ่มกดในMarker Design ของ PAD System™ สำหรับการวางมาร์ค ผู้ใช้สามารถวางหรือจัดการชิ้นงานได้โดยใช้เครื่องมือและแป้นปุ่มกด เพื่อให้ได้ผลลัพธ์ที่ต้องการ

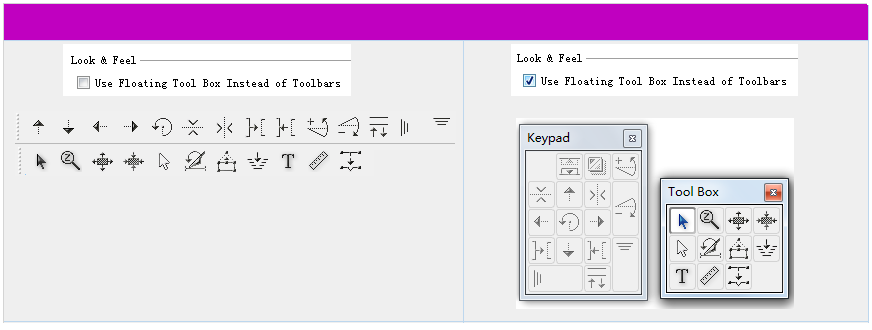

ผู้ใช้สามารถไปที่ [ตัวเลือก]-[การตั้งค่า]-[ความเข้ากันได้] เพื่อเลือกวิธีที่ต้องการแสดงเครื่องมือได้

เลือก “ใช้กล่องเครื่องมือแบบลอยแทนแถบเครื่องมือ” จากนั้นจะแสดงกล่องเครื่องมือ; เมื่อยกเลิกการเลือก ก็จะแสดงแถบเครื่องมือ

ปุ่มที่เกี่ยวข้องบนแป้นพิมพ์ของเครื่องมือ:

ฟังก์ชั่นของเครื่องมือ

ตัวชี้

เลือกหรือย้ายชิ้นงาน

วางชิ้นงานลงในพื้นที่จำลอง

• วางทีละรายการ:

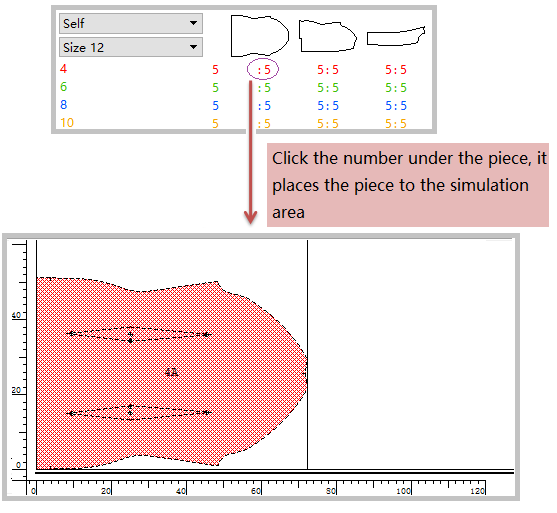

  เลือกเครื่องมือ คลิกหมายเลขใต้ชิ้นงานในพื้นที่แผนภูมิ ชิ้นงานจะถูกวางลงในพื้นที่จำลอง:

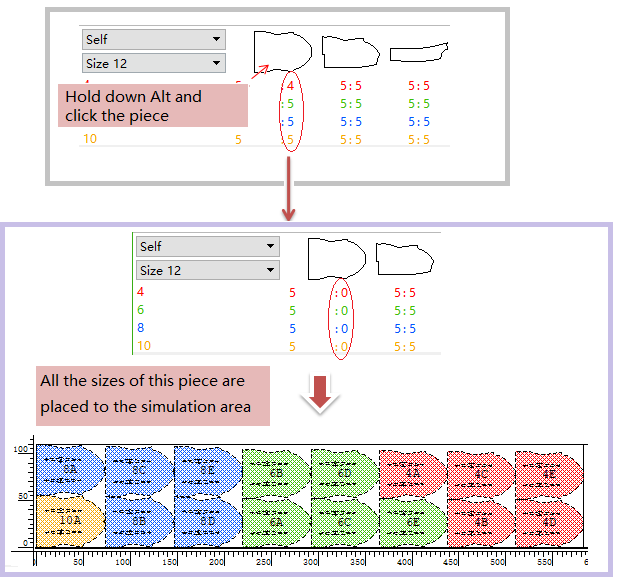

• วางชิ้นงานที่เลือกทุกขนาด:

  กดปุ่ม ** Alt ** (Windows) หรือ ** Option ** (Mac) หรือ ** Alt + Windows ** (Linux) ค้างไว้ แล้วคลิกชิ้นงานในพื้นที่แผนภูมิ ชิ้นงานที่เลือกทุกขนาดจะถูกวางไปยังพื้นที่จำลอง:

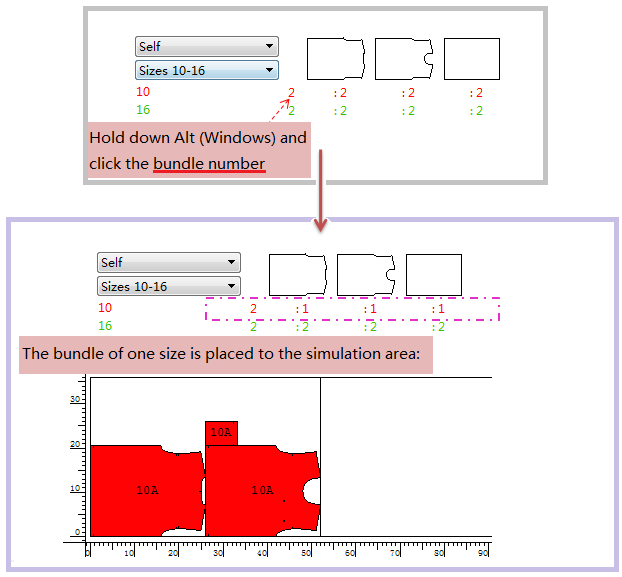

• วางชิ้นงานเป็นชุด:

  กดปุ่ม ** Alt ** (Windows) หรือ ** Option ** (Mac) หรือ ** Alt + Windows ** (Linux) ค้างไว้ คลิกตัวเลขที่แสดงชุดแล้วชิ้นงานชุดนั้นจะถูกวางไว้ในพื้นที่จำลอง:



  Note

  คลิกหนึ่งครั้งสำหรับหนึ่งชุด และคลิกสองครั้งสำหรับสองชุด ….. คลิกที่หมายเลขจนกว่าจะถูกวางครบทุกชุด

เลือกชิ้นงาน

ก. เลือกงานชิ้นเดียว:

เลือกเครื่องมือตัวชี้ คลิกชิ้นงาน รูปร่างของชิ้นงานจะกลายเป็นเส้นประ ซึ่งหมายความว่าชิ้นงานนั้นถูกเลือก

ข. เลือกชิ้นงานเพิ่มเติมด้วยปุ่ม ** Shift **

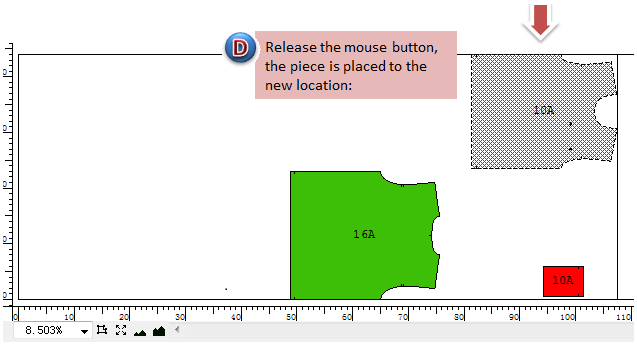

ย้ายชิ้นงาน:

ก. ย้ายงานชิ้นเดียว:

เลือกเครื่องมือตัวชี้ คลิกชิ้นงานโดยไม่ปล่อยปุ่มเมาส์ แล้วลากไปยังตำแหน่งที่ต้องการ

ข. ย้ายงานหลายชิ้น:

เลือกเครื่องมือตัวชี้ คลิกกลุ่มชิ้นงานโดยไม่ต้องปล่อยปุ่มเมาส์ แล้วลากไปยังตำแหน่งที่ต้องการ

Note

รับข้อมูลเพิ่มเติมจากหัวข้อ [กระทำ]-[รวมกลุ่ม] ของคู่มือนี้

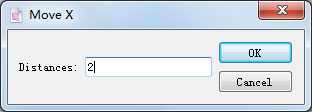

ค. ย้ายชิ้นงานในแนวนอนโดยป้อนค่าที่แม่นยำ:

เลือกเครื่องมือตัวชี้ และเลือกชิ้นงานที่ต้องการ (เลือกชิ้นงานเพิ่มเติมด้วยปุ่ม Shift) จากนั้นกดปุ่ม Ctrl + Alt (Windows) หรือ Command + Option (Mac) ค้างไว้ แล้วคลิกเครื่องมือตัวชี้ในกล่องเครื่องมือ กล่องโต้ตอบจะปรากฏขึ้น ให้ป้อนค่าที่ต้องการ คลิกตกลงเพื่อสิ้นสุดการดำเนินการ

ค. ย้ายอย่างรวดเร็ว:

ดับเบิลคลิกที่ชิ้นงานโดยไม่ปล่อยปุ่มเมาส์ แล้วลากไปยังตำแหน่งที่ต้องการ

ซูมเข้า/ ออก

ขยายหรือลดขนาดมุมมองของพื้นที่ทำงาน โดยมีช่วงตั้งแต่ 0.5% ถึง 2000%

ซูมเข้า

เลือกเครื่องมือ คลิกพื้นที่ที่ต้องการ (หรือลากเป็นรูปสี่เหลี่ยมผืนผ้าออกมาเพื่อล้อมพื้นที่นั้น)

ซูมออก

กดปุ่ม Alt (Windows/Linux) หรือ Option (Mac) ค้างไว้ แล้ว “-” จะปรากฏตรงกลางแว่น จากนั้นคลิกพื้นที่ที่ต้องการ (หรือลากเป็นรูปสี่เหลี่ยมผืนผ้าออกมาเพื่อล้อมพื้นที่นั้น)

การซูมเข้า/ออกโดยใช้ล้อเลื่อนของเมาส์

กดปุ่ม Space bar ค้างไว้ แล้วเลื่อนล้อเลื่อนของเมาส์ขึ้น/ลง เพื่อขยาย/ย่อมุมมอง

บล็อกชิ้นงาน

จะช่วยให้ผู้ใช้สามารถสร้างส่วนเผื่อการบล็อกรอบชิ้นงานแพทเทิร์น (หรือกลุ่มชิ้นงาน) ได้

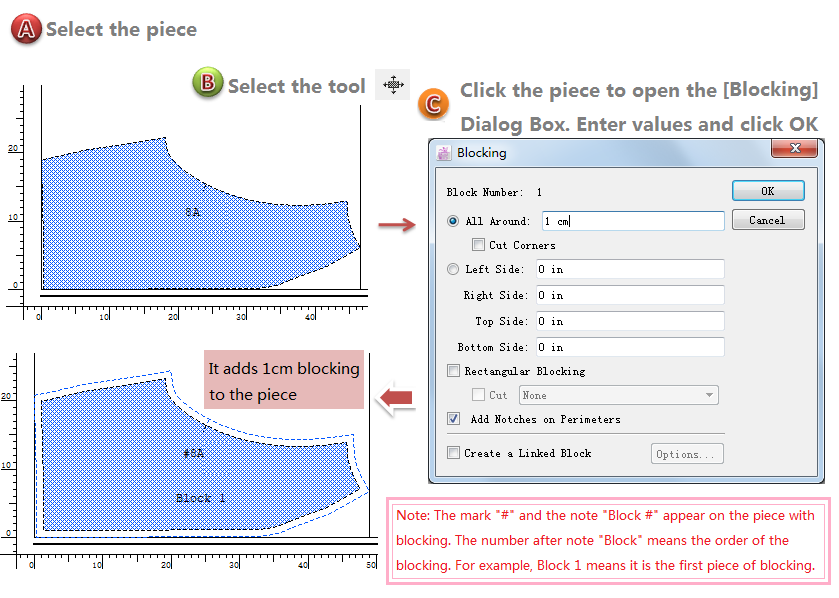

บล็อกชิ้นงาน

1. เลือกชิ้นงาน;

2. เลือก เครื่องมือบล็อกชิ้นงาน;

3. คลิกชิ้นงาน แล้วกล่องโต้ตอบการบล็อกจะเปิดขึ้น;

4. ป้อนค่าระยะเผื่อการบล็อกในกล่องข้อความที่เหมาะสม และเลือกตัวเลือกที่ต้องการแล้วคลิกปุ่ม ตกลง

Note

“Block X” จะปรากฏหลังจากที่ทำการบล็อกชิ้นงานทีละชิ้นในพื้นที่จำลองแล้วเท่านั้น

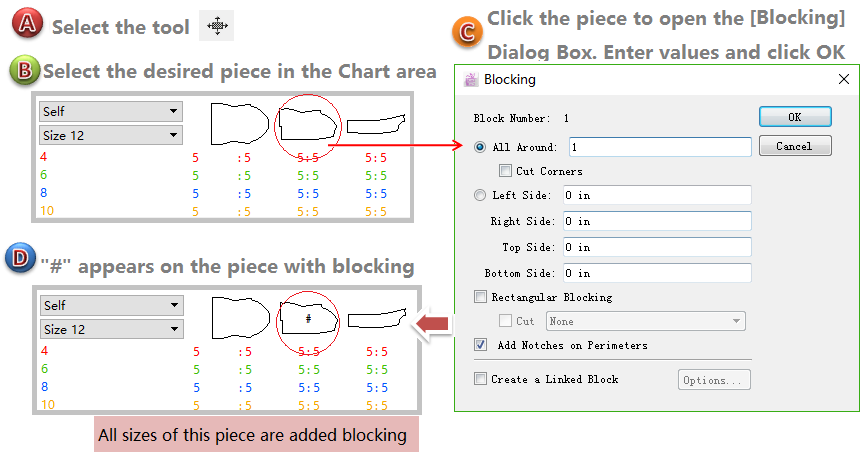

สร้างบล็อกในหลายขนาด

1. เลือก เครื่องมือ บล็อกชิ้นงาน;

2. คลิกชิ้นงานในแผนภูมิที่คุณต้องการบล็อก เพื่อเปิดกล่องโต้ตอบการบล็อก;

3. ป้อนค่าระยะเผื่อการบล็อกในกล่องข้อความที่เหมาะสม แล้วเลือกตัวเลือกที่ต้องการ จากนั้นคลิกปุ่ม ตกลง;

4. จะมีเครื่องหมาย “#” บนชิ้นงานหลังจากเสร็จสิ้นการสร้างการบล็อก

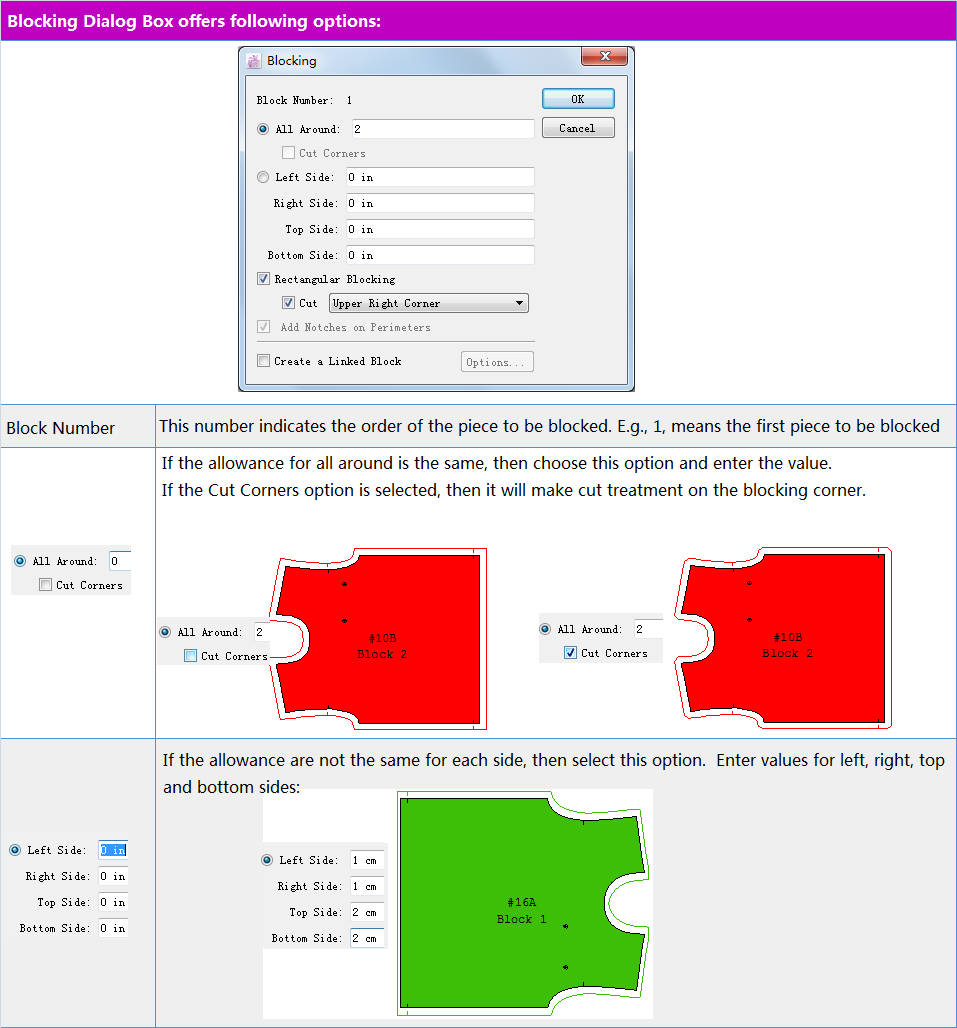

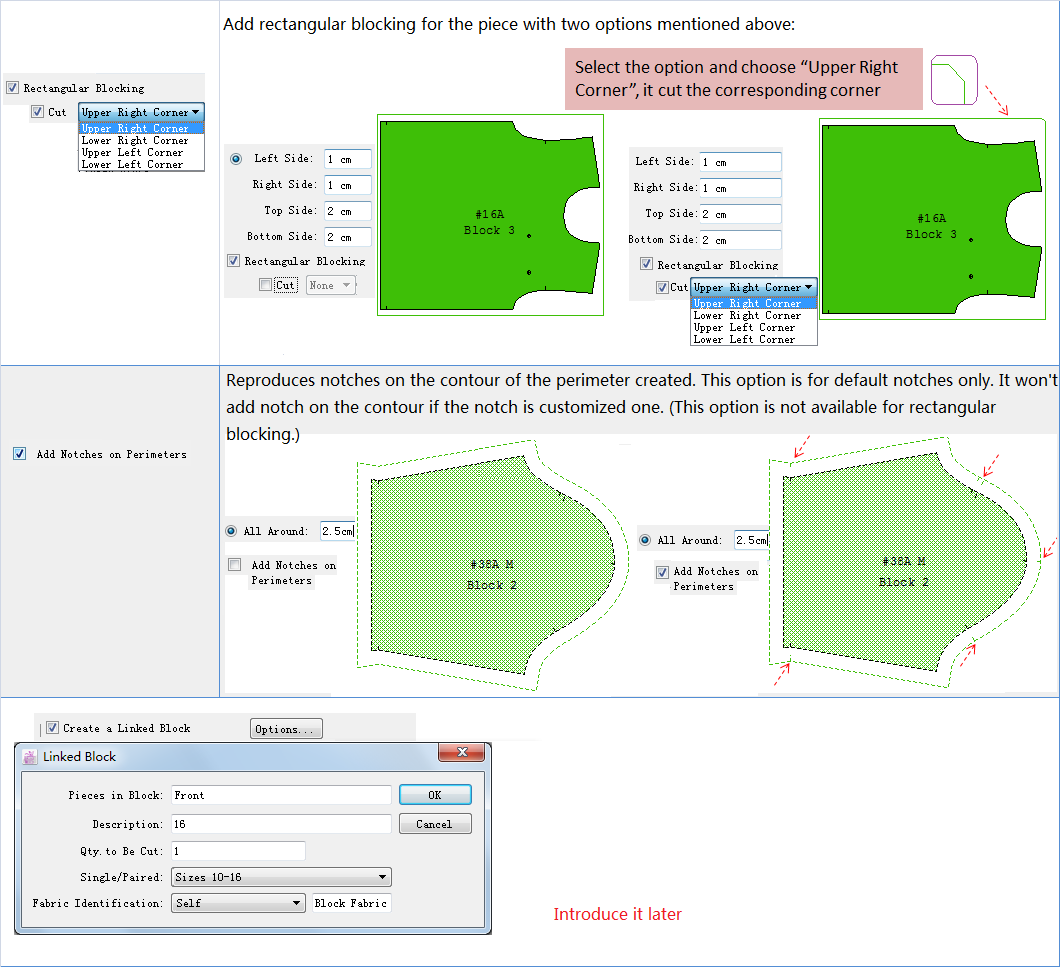

คำแนะนำเบื้องต้นสำหรับตัวเลือกในกล่องโต้ตอบ การบล็อก

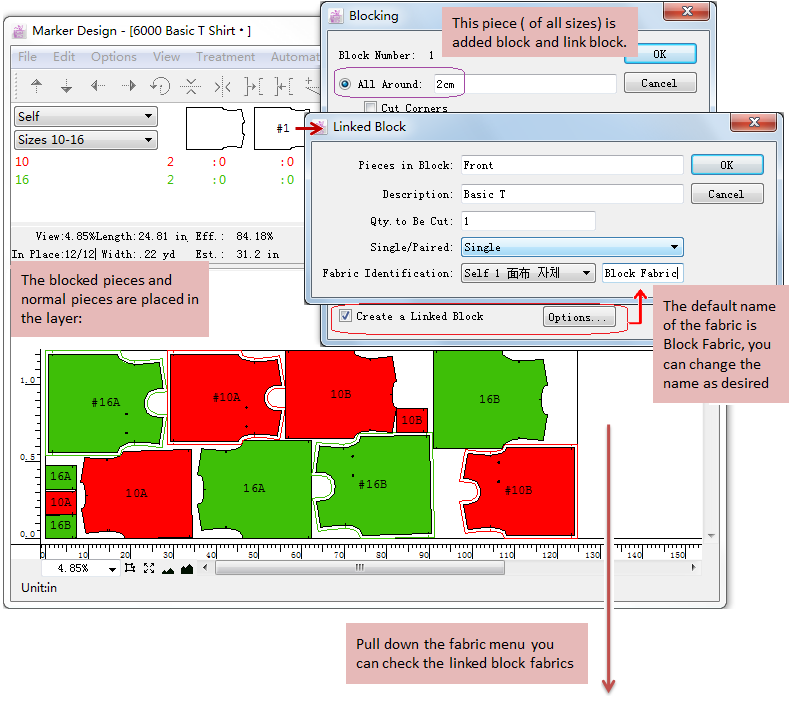

สร้างบล็อกที่เชื่อมโยง:

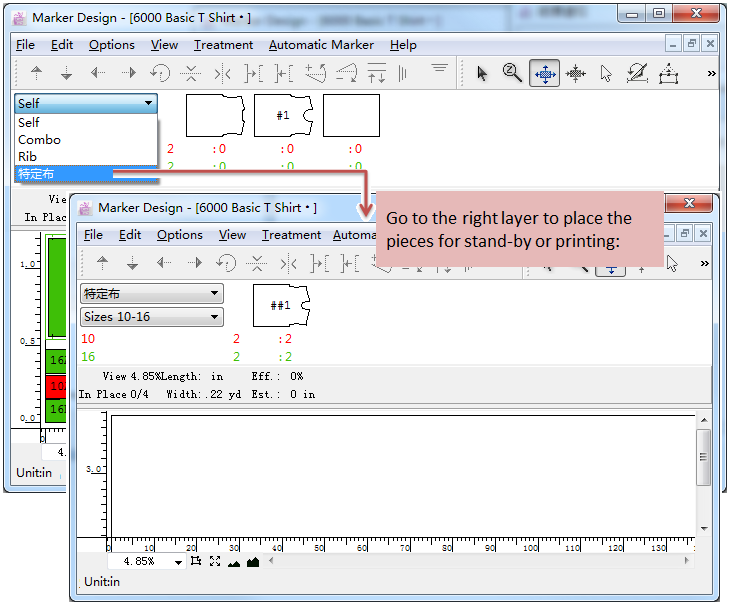

เลือกตัวเลือกนี้เมื่อจะสร้างบล็อก ระบบจะสร้างผ้าที่เชื่อมโยงตามการตั้งค่าในชั้นเดียวกัน และตั้งชื่อผ้าที่เชื่อมโยงนี้ว่า “บล็อคผ้า” โดยอัตโนมัติ ดังนั้นชิ้นงานจะถูกรวบรวมไว้ในผ้าดั้งเดิมและผ้าที่เชื่อมโยงกัน ผู้ใช้สามารถไปที่ผ้าที่ต้องการเพื่อวางผ้าที่ถูกบล็อกได้

ตัวอย่างเช่น:

..note:: ในระหว่างการสร้างชิ้นงานที่ถูกบล็อกหลายชิ้นนั้น หากการป้อนชื่อสำหรับผ้าบล็อกที่เชื่อมโยงแตกต่างกัน ชิ้นงานเหล่านั้นจะถูกวางไว้ใต้ผ้าที่เชื่อมโยงคนละอันกัน

แก้ไขหรือลบบล็อกออก

-แก้ไขบล็อก:

1. เลือก เครื่องมือ บล็อกชิ้นงาน;

2. คลิกที่บล็อก;

3. กล่องโต้ตอบการบล็อกจะเปิดขึ้น ให้ป้อนการแก้ไขของคุณในกล่องโต้ตอบการบล็อก แล้วคลิกปุ่ม ตกลง

-ลบบล็อกออก:

1. เลือก เครื่องมือบล็อกชิ้นงาน;

2. คลิกที่บล็อก;

1. กล่องโต้ตอบการบล็อกจะเปิดขึ้น ให้แก้ไขบล็อกโดยเปลี่ยนค่า รอบด้าน เป็นศูนย์ (0) แล้วคลิกปุ่ม ตกลง

ตัดงานสองชิ้น

เครื่องมือตัดงานสองชิ้น เป็นการซ้อนทับชิ้นงานแพทเทิร์นสองชิ้นในพื้นที่จำลองผ้า เพื่อเป็นการลดจำนวน

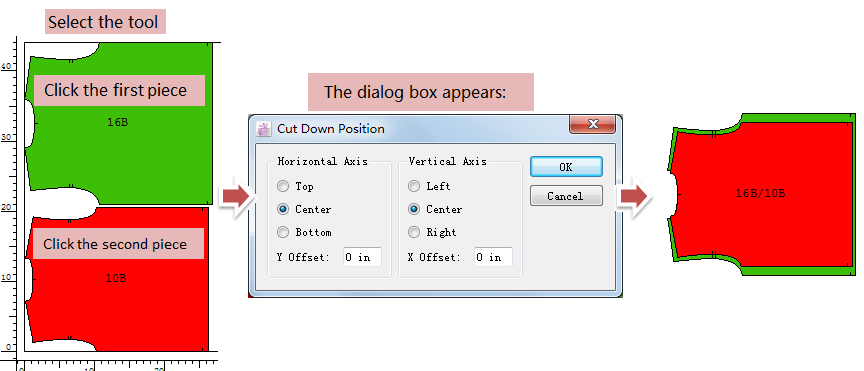

วางซ้อนทับชิ้นงานสองชิ้นเพื่อเป็นการลดจำนวน

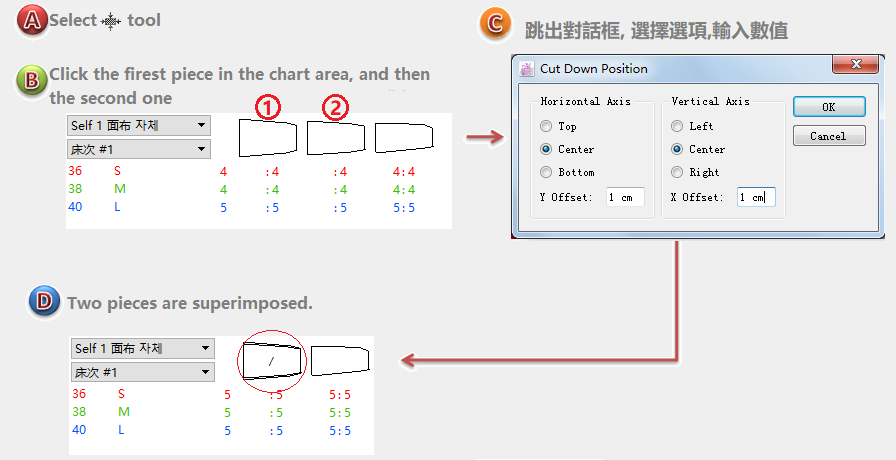

1. เลือก เครื่องมือตัดงานสองชิ้น;

2. คลิกชิ้นแรกในพื้นที่จำลองผ้า จากนั้นคลิกชิ้นที่สอง

3. จะเปิดกล่องโต้ตอบ ปรับลดตำแหน่ง ให้เลือกเลือกตัวเลือกที่ต้องการแล้วคลิกปุ่ม ตกลง;

4. ชิ้นงานจะซ้อนทับกัน และถือเป็นชิ้นเดียว

คัทดาวน์งานสองชิ้นในพื้นที่แผนภูมิ

1. เลือก เครื่องมือตัดงานสองชิ้น;

2. คลิกงานชิ้นแรกในแผนภูมิ จากนั้นคลิกชิ้นที่สอง;

3. กล่องโต้ตอบ ปรับลดตำแหน่ง จะเปิดขึ้นมา ให้ป้อนตำแหน่งที่ต้องการ แล้วคลิกปุ่ม ตกลง

4. ใช้ได้กับชิ้นงานที่เลือกสองชิ้นทุกขนาด เมื่อคุณวางชิ้นงานที่คัทดาวน์ในพื้นที่จำลอง ชิ้นงานเหล่านั้นจะถูกซ้อนทับตามการตั้งค่า

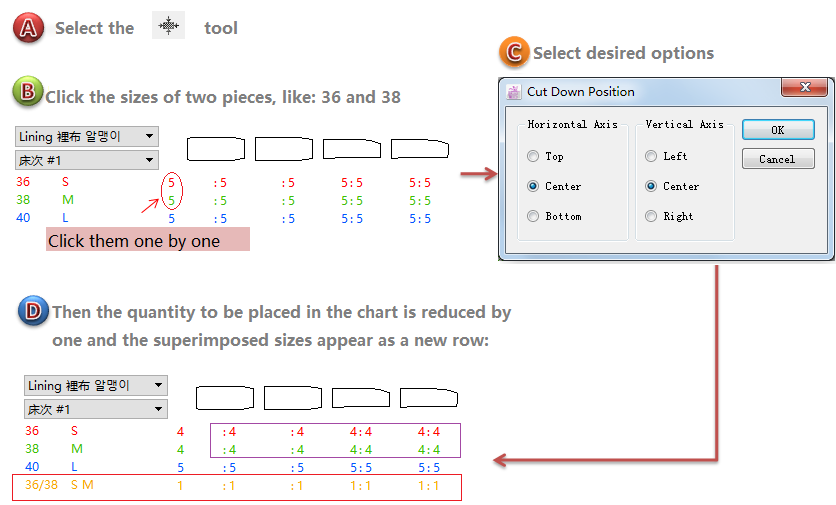

การคัทดาวน์สองขนาดในแผนภูมิ

1. เลือก เครื่องมือเครื่องมือตัดงานสองชิ้น;

2. คลิกรายละเอียดแรก จากนั้นคลิกที่รายละเอียดที่สอง;

3. กล่องโต้ตอบ ปรับลดตำแหน่ง จะเปิดขึ้น ให้ป้อนตำแหน่งที่ต้องการ แล้วคลิกปุ่ม ตกลง;

4. เมื่อทำการคัทดาวน์แล้ว ปริมาณที่จะวางในแผนภูมิจะลดลงทีละอัน และขนาดที่ซ้อนทับจะปรากฏเป็นแถวใหม่

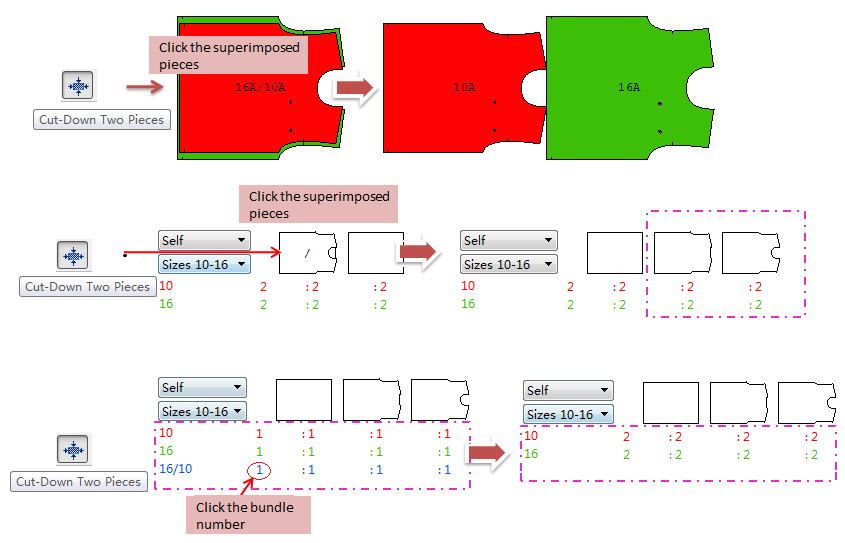

วิธียกเลิกการคัทดาวน์

เลือก เครื่องมือตัดงานสองชิ้น และคลิกชิ้นงานที่ต้องการเพื่อยกเลิกการคัทดาวน์:

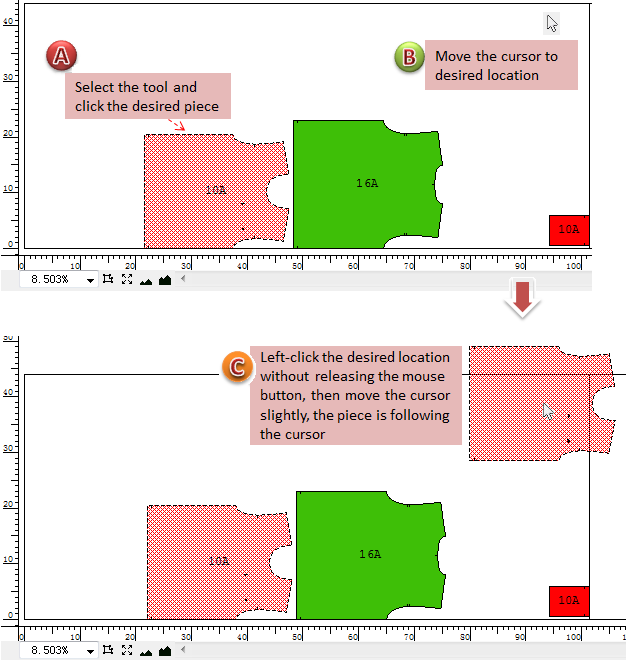

เคอร์เซอร์แม่เหล็ก

เครื่องมือ เคอร์เซอร์แม่เหล็ก จะเป็นการแนบชิ้นงานที่เลือกเข้ากับเคอร์เซอร์ ฟังก์ชั่นนี้จะช่วยให้สามารถดึงชิ้นงานที่ถูกนำลงมานอกพื้นที่ที่สามารถมองเห็นได้บนหน้าจอได้อย่างง่ายดาย

1. เลือกเครื่องมือเคอร์เซอร์แม่เหล็ก;

2. คลิกหนึ่งครั้งบนชิ้นงานที่ต้องการ;

3. คลิกตำแหน่งที่ต้องการในพื้นที่จำลองผ้าโดยไม่ต้องปล่อยปุ่มเมาส์ แล้วขยับเล็กน้อย ชิ้นงานจะเคลื่อนตามเคอร์เซอร์ จากนั้นให้ปล่อยปุ่มเมาส์

เหลี่ยมการตัด

เครื่องมือเหลี่ยมการตัดจะช่วยให้คุณสามารถตัดชิ้นส่วนแพทเทิร์นได้ด้วยมือ และเพิ่มระยะเผื่อเย็บเข้าไปได้

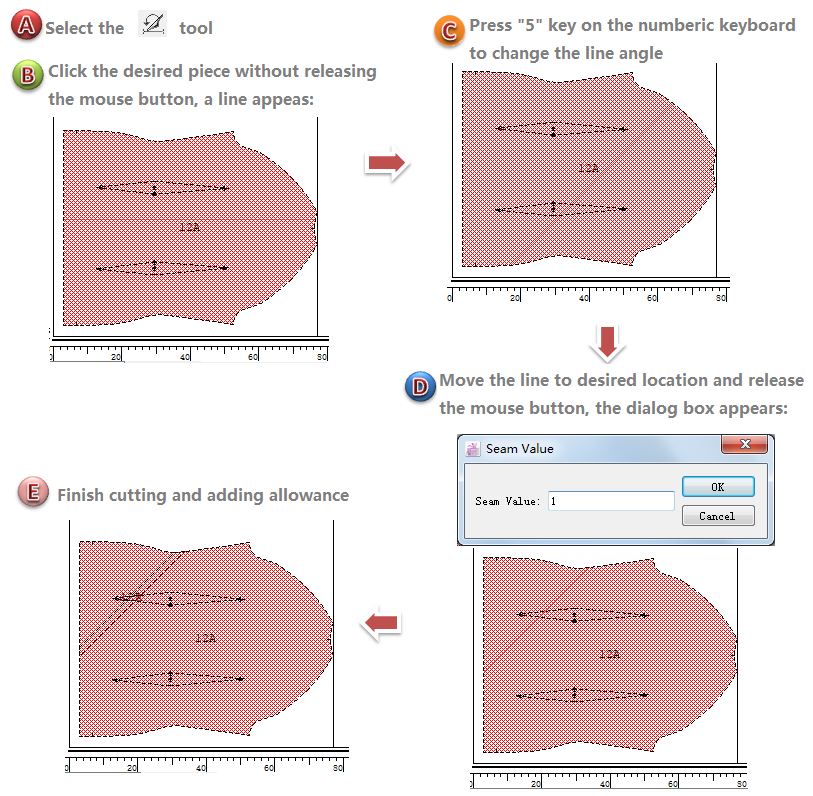

ตัดชิ้นงานด้วยมือเปล่า และเพิ่มระยะเผื่อเย็บ

1. เลือก เหลี่ยมการตัด

2. คลิกชิ้นงานและกดปุ่มเมาส์ค้างไว้ เส้นแนวนอนจะปรากฏขึ้น;

3. เพื่อที่จทำการเปลี่ยนมุมองศาของเส้น ให้กดปุ่มเลข 5 บนแป้นพิมพ์ตัวเลขบนแป้น จนกว่าจะถึงมุมองศาที่ต้องการ;

4. ปล่อยปุ่มเมาส์ กล่องโต้ตอบ ค่าตะเข็บ จะเปิดขึ้น;

5. ป้อนค่าตะเข็บ แล้วคลิกปุ่ม ตกลง

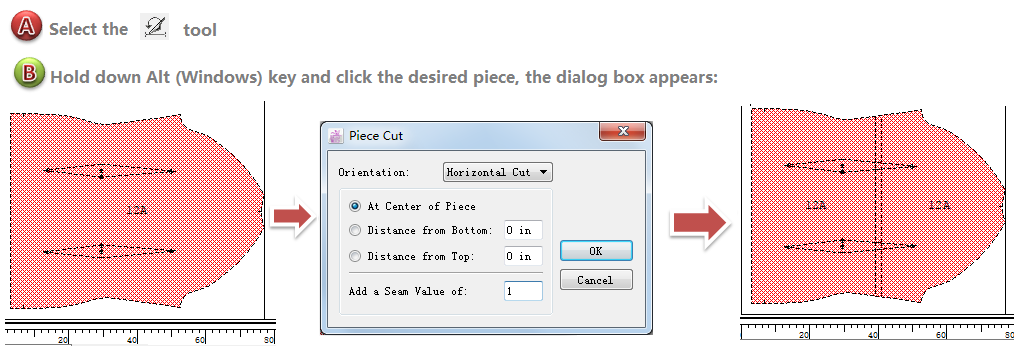

กำหนดตำแหน่งแนวนอนหรือแนวตั้งของแนวการตัด

1. เลือก เหลี่ยมการตัด;

2. กดปุ่ม Alt (Windows) หรือ Option (Mac) หรือ Alt + Windows (Linux) ค้างไว้ แล้วคลิกชิ้นงานที่ต้องการ จากนั้นกล่องโต้ตอบ [ตัดชิ้นงาน] จะปรากฏขึ้น;

3. เลือกแนวการตัดของคุณ (แนวนอนหรือแนวตั้ง) ตรงค่าตะเข็บ ให้เลือกปุ่มตัวเลิกที่เหมาะสมสำหรับการวางตำแหน่งตะเข็บ จากนั้นคลิกปุ่ม ตกลง

แก้ไขโครงร่างบล็อคกิ้ง

แก้ไขโครงร่างบล็อคกิ้ง จะช่วยให้คุณสามารถปรับแก้ไขเส้นโครงร่างเดิมของส่วนเผื่อการบล็อกได้ โดยการย้ายจุดที่มีอยู่เดิม เพิ่มจุดใหม่ให้กับรูปร่างหรือลบจุดออกจากรูปร่างนั้น

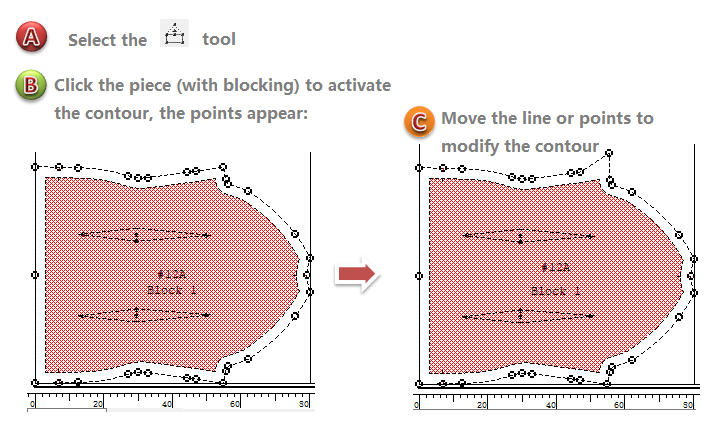

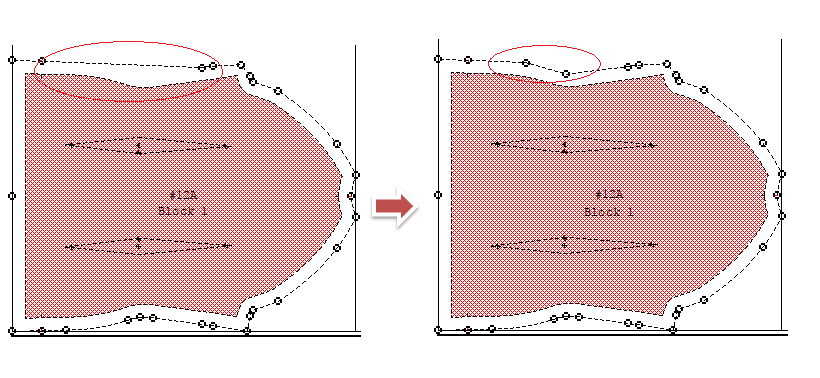

ปรับเปลี่ยนรูปร่างโดยการย้ายจุด/ ส่วนที่มีอยู่เดิม

1. เลือก เครื่องมือแก้ไขโครงร่างบล็อคกิ้ง;

2. คลิกตรงที่มีการบล็อกหนึ่งครั้ง จะเป็นการกระตุ้นให้สามารถทำงานกับรูปทรงได้ และจะแสดงจุดทั้งหมด;

3. เลือกจุดหรือส่วนที่ต้องการจะแก้ไข กดเมาส์ค้างไว้แล้วลากไปยังตำแหน่งใหม่

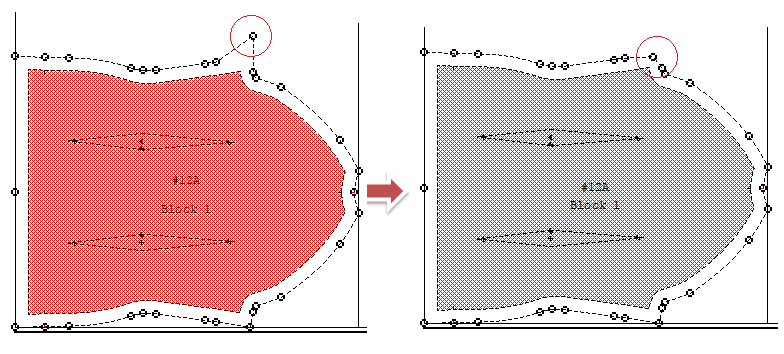

เพิ่มจุด

1. เลือก เครื่องมือแก้ไขโครงร่างบล็อคกิ้ง;

2. คลิกตรงที่มีการบล็อกหนึ่งครั้ง จะเป็นการกระตุ้นให้สามารถทำงานกับรูปทรงได้ และจะแสดงจุดทั้งหมด;

3. คลิกตำแหน่งจุดใหม่บนเส้นโครงร่างส่วนเผื่อการบล็อก

ลบจุดออก

1. เลือก เครื่องมือแก้ไขโครงร่างบล็อคกิ้ง;

2. คลิกตรงที่มีการบล็อกหนึ่งครั้ง จะเป็นการกระตุ้นให้สามารถทำงานกับรูปทรงได้ และจะแสดงจุดทั้งหมด;

3. กด Alt (Windows) หรือ Option (Mac) หรือ Alt + Windows (Linux) ค้างไว้ แล้วคลิกตรงจุดที่คุณต้องการลบออก

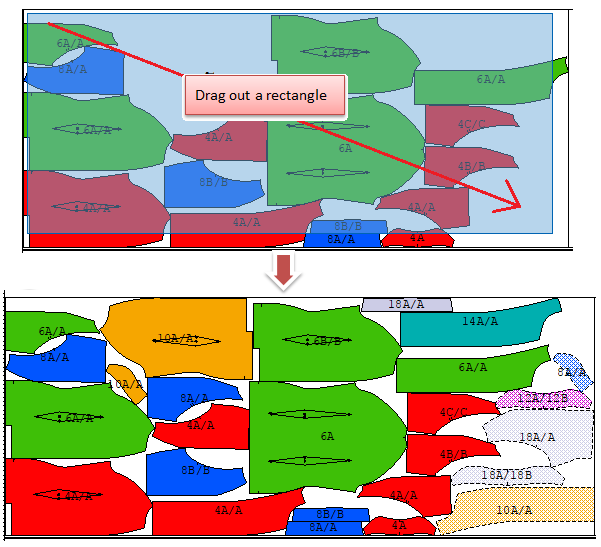

เติมช่องว่างในหลุม

จะช่วยให้ระบบสามารถประเมินหลุม และวางชิ้นงานที่ใหญ่ที่สุดที่เหลืออยู่ในแผนภูมิเพื่อเติมเต็มช่องว่างได้

วิธีการทำ:

1. เลือกเครื่องมือ เติมช่องว่างในหลุม;

2. คลิกหนึ่งครั้ง กดปุ่มเมาส์ค้างไว้แล้วลากเพื่อวาดรูปสี่เหลี่ยมผืนผ้าล้อมล้อมรอบหลุม แล้วปล่อยปุ่มเมาส์;

3. วางชิ้นส่วนที่เหลือในแผนภูมิเพื่อเติมช่องว่าง

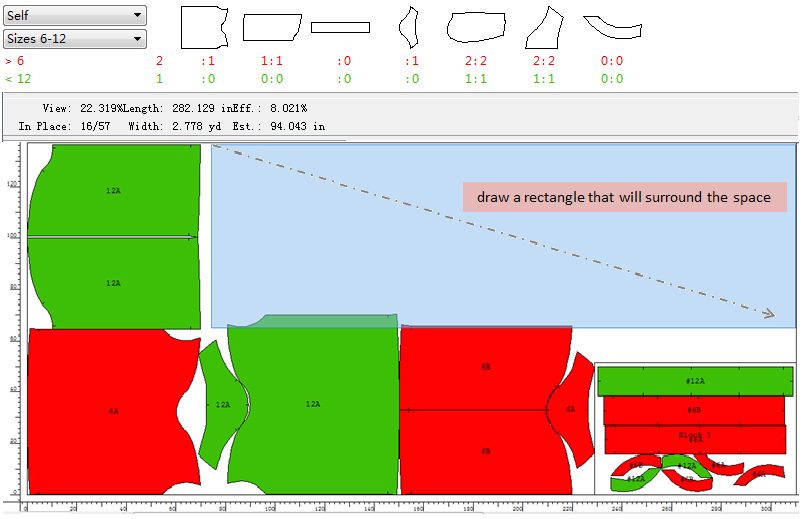

ตัวอย่างที่ 1:

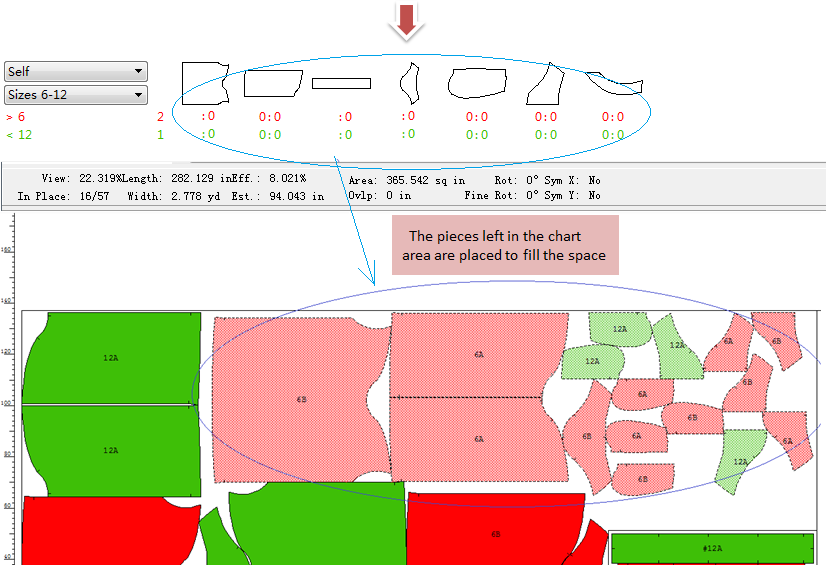

ตัวอย่างที่ 2:

ข้อความ

เครื่องมือข้อความจะช่วยให้คุณสามารถเขียนบันทึกลงบนพื้นที่สแตนด์บาย หรือพื้นที่จำลอง หรือแก้ไขบันทึกที่มีอยู่ได้

ป้อนข้อความใหม่

เพิ่มข้อความลงในพื้นที่สแตนด์บาย หรือพื้นที่จำลอง

1. เลือก เครื่องมือข้อความ;

2. คลิกตำแหน่งข้อความที่ต้องการ กล่องโต้ตอบจะปรากฏขึ้น;

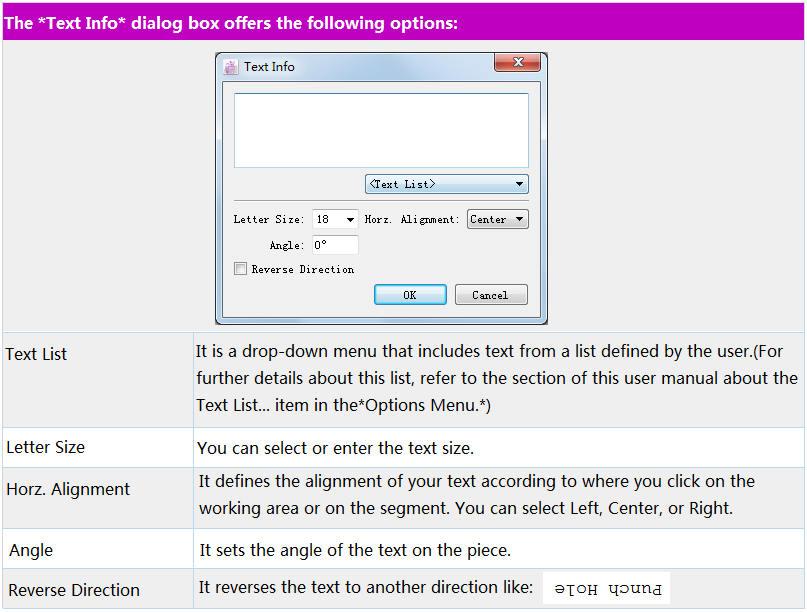

3. ป้อนข้อความในกล่องโต้ตอบ แล้วเลือกตัวเลือกที่ต้องการ จากนั้นคลิกปุ่ม [ตกลง]

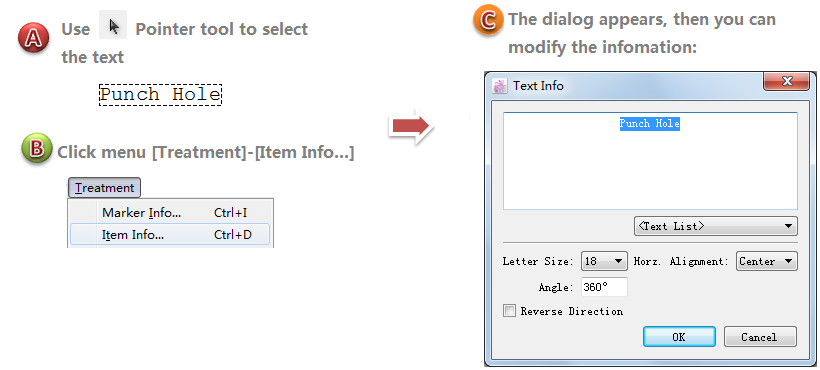

แก้ไขข้อความที่มีอยู่

1. เลือก เครื่องมือข้อความ เลือกข้อมูลข้อความ แล้วสี่เหลี่ยมเส้นจะประแสดงการคั่นพื้นที่ข้อความ;

2. เลือก [ข้อมูลวัตถุ…] ในเมนู [กระทำ] กล่องโต้ตอบข้อมูลข้อความจะปรากฏขึ้นเพื่อให้คุณสามารถเปลี่ยนข้อความได้;

3. แก้ไขข้อความ จากนั้นคลิกปุ่ม [ตกลง]

ไม้บรรทัด

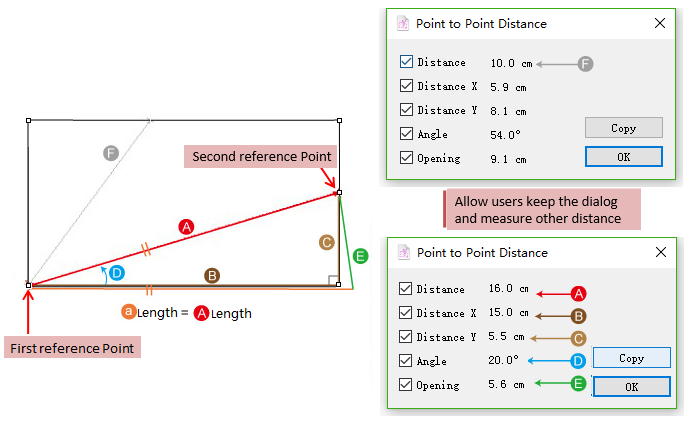

เครื่องมือ ไม้บรรทัด จะช่วยให้คุณสามารถวัดระยะห่างระหว่างจุดสองจุดใด ๆได้

1. เลือก เครื่องมือ ไม้บรรทัด;

2. คลิกจุดอ้างอิงแรก จากนั้นคลิกจุดที่สอง กล่องโต้ตอบจะปรากฏขึ้น;

3. ข้อมูลระยะทางจะแสดงในกล่องโต้ตอบและสามารถคัดลอกได้

ปุ่ม [คัดลอก] จะช่วยให้ผู้ใช้สามารถคัดลอกค่าในกล่องโต้ตอบและวางค่าเหล่านี้ลงใน Notepad หรือแอปพลิเคชันประมวลผลคำอื่นได้

ผู้ใช้สามารถเปิดกล่องโต้ตอบทิ้งไว้ แล้วทำการวัดชิ้นงานอื่นได้ กล่องโต้ตอบสองรายการจะปรากฏขึ้น ทำให้ผู้ใช้สามารถเปรียบเทียบผลการวัดได้

แปลงรอยบาก

เครื่องมือ แปลงรอยบาก จะช่วยให้คุณสามารถแปลงรอยบากบนชิ้นงานได้อย่างน้อยหนึ่งรอย ที่วางไว้แล้วในพื้นที่จำลองผ้า

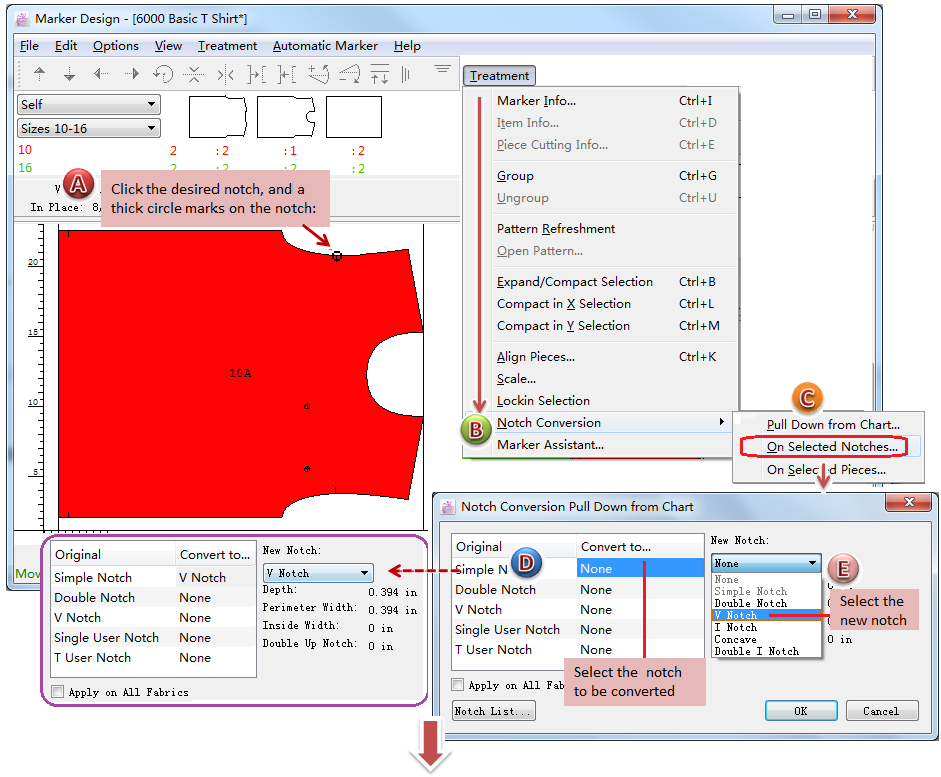

แปลงรอยบากที่เลือก

1. เลือก เครื่องมือ แปลงรอยบาก;

2. เปิดใช้งานรอยบากที่คุณต้องการแปลง จากนั้นวงแหวนหนาจะปรากฏบนรอยบาก;

3. เลือกเมนู [กระทำ]-[การเปลี่ยนแปลงรอยบาก]-[เปิดรอยบากที่เลือก]

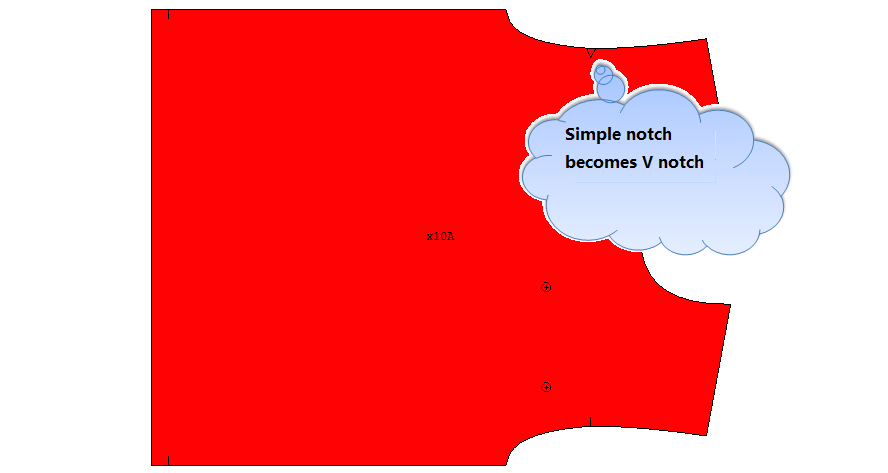

4. กล่องโต้ตอบการแปลงรอยบากบนรอยบากที่เลือกจะเปิดขึ้น:



Note

การใช้ เครื่องมือ แปลงรอยบาก:

1. กดปุ่ม Alt (Windows) หรือ Option (Mac) หรือ Alt + Windows (Linux) ค้างไว้ แล้วคลิกที่รอยบากที่เลือก จะเป็นการยกเลิกการเลือกรอยบาก;

   1. กดปุ่ม Shift ค้างไว้ แล้วคลิกที่ชิ้นงาน รอยบากทั้งหมดบนชิ้นส่วนจะถูกเลือก;

   2. กดปุ่ม Alt + Shift (Windows) หรือ Option + Shift (Mac) หรือ Alt + Windows + Shift (Linux) ค้างไว้ แล้วคลิกที่ชิ้นงาน แล้วรอยบากทั้งหมดบนชิ้นงานจะถูกยกเลิกการเลือก
