增強克隆（紙樣仿製）功能

—— 允許在草圖（初步處理）上設置克隆樣片;

—— 可創建多個克隆代;

—— 允許單獨修改克隆樣片而不影響母樣片, 此基礎上, 當母樣片或前面一代克隆樣片被修改時, 克隆樣片跟隨改動, 並仍然保留前面的單獨修改;

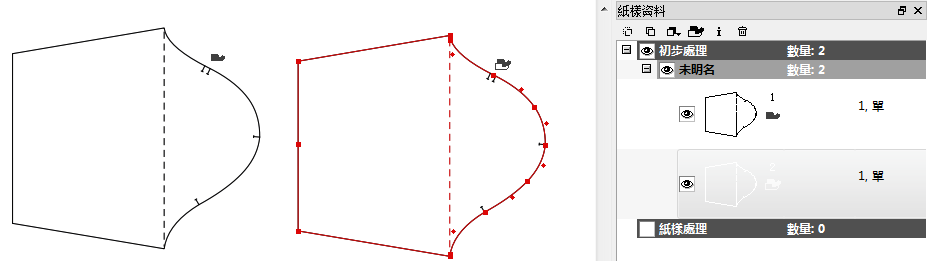

在草圖（初步處理）上設置克隆樣片

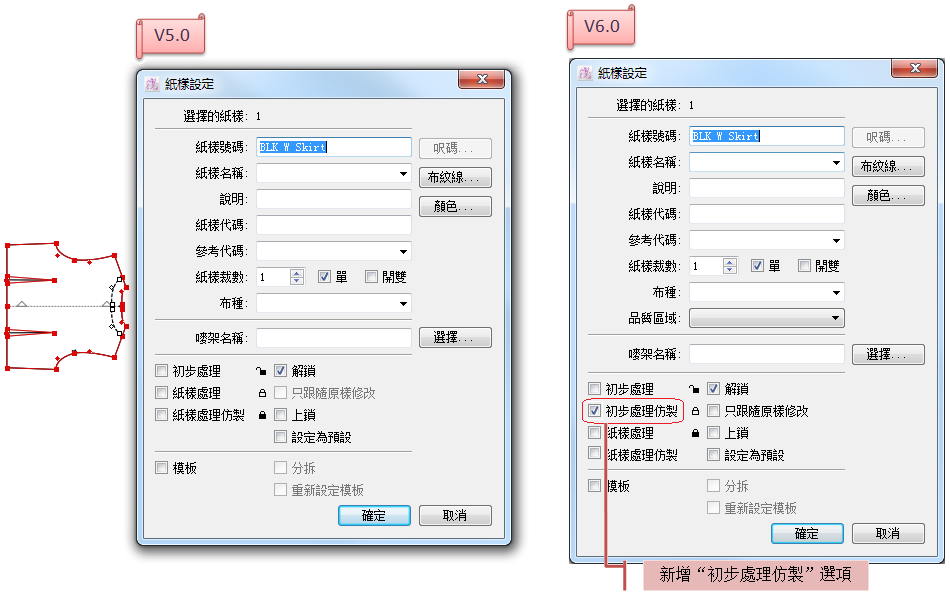

新增 [初步處理仿製] 選項, 供設置草圖克隆用。

創建多個克隆代

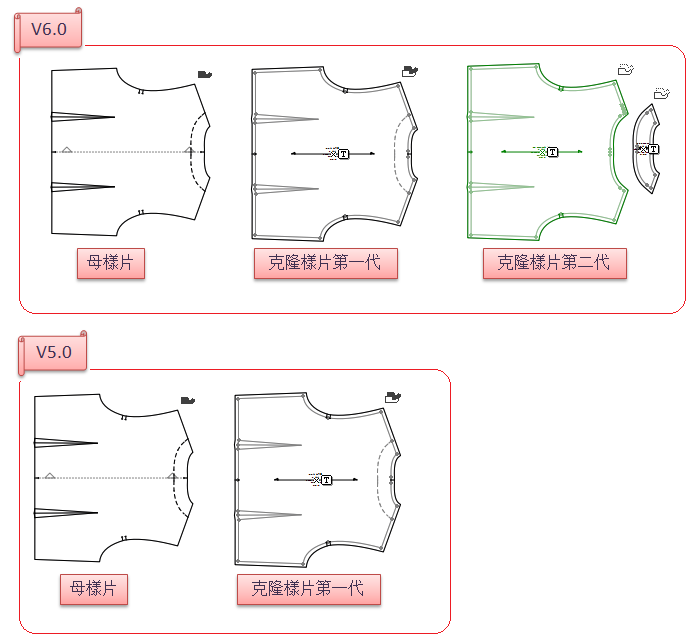

V6.0可設兩代克隆樣片：母樣片 —— 克隆樣片第一代 —— 克隆樣片第二代

而V5.0則只為一代：母樣片 —— 克隆樣片第一代

樣片右上角帶有衣服的小圖標, 則表示樣片帶有克隆關係, 不同的小圖標所代表的的意思如下：

：母樣片;

：克隆樣片第一代 (由母樣片克隆而來，會隨著母樣片的修改而改動，也可單獨改動)

：克隆樣片第二代 (由克隆樣片第一代克隆而來，會隨著母樣片/克隆樣片第一代的修改而改動，也可單獨改動)

單獨修改克隆樣片

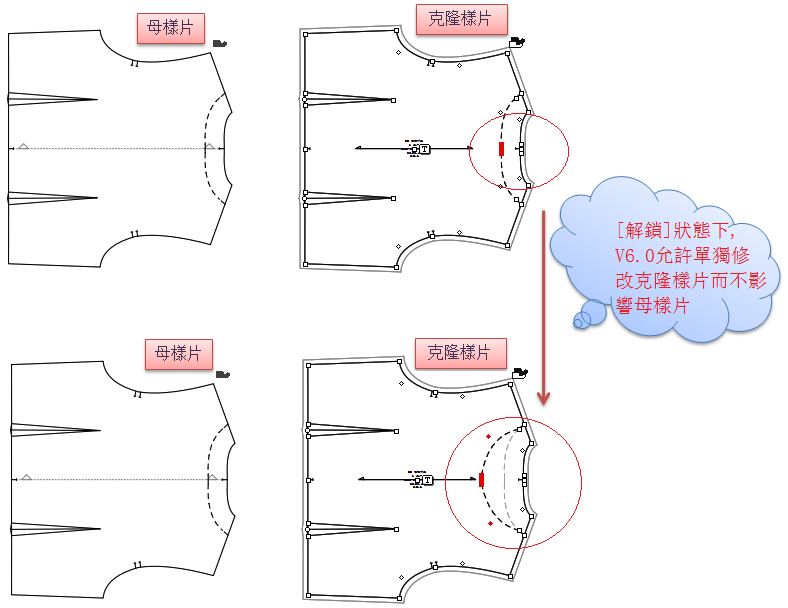

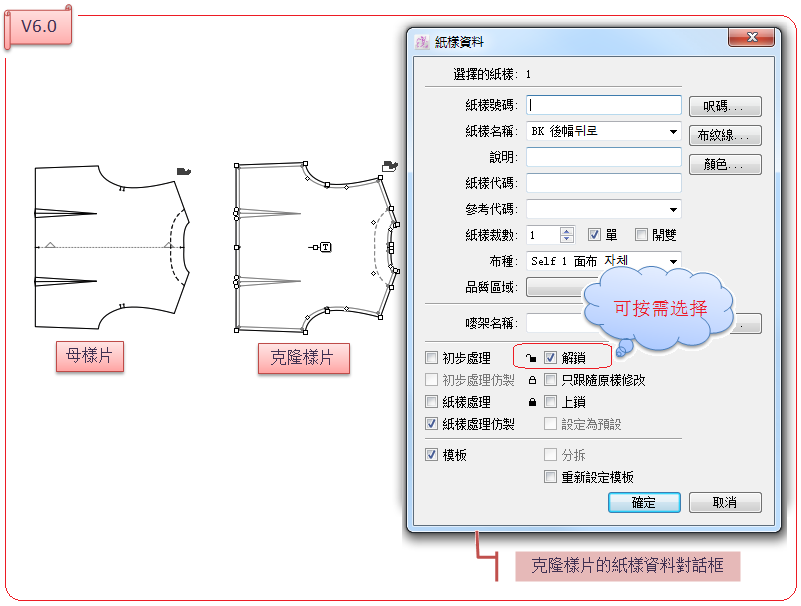

[解鎖]狀態下, V6.0允許單獨修改克隆樣片而不影響母樣片

Note

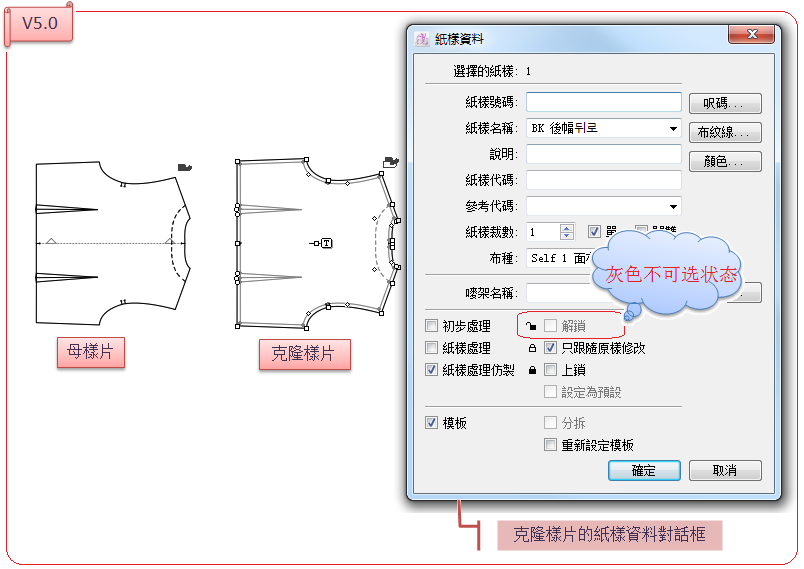

V5.0不允許單獨修改克隆樣片, 因V5.0克隆樣片的樣片無解鎖狀態, 其克隆樣片之紙樣資料對話框[解鎖]一項為灰色不可選狀態.

單獨修改克隆樣片后, 當母樣片或前面一代克隆樣片被修改時，克隆樣片跟隨改動, 並仍然保留前面的單獨修改

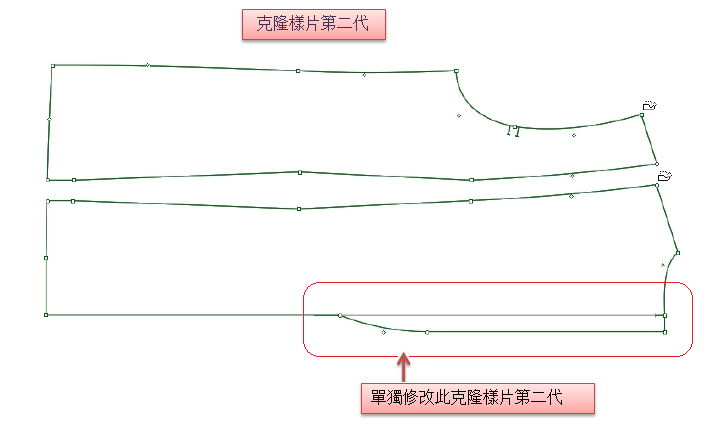

比如單獨修改了下圖克隆樣片第二代：

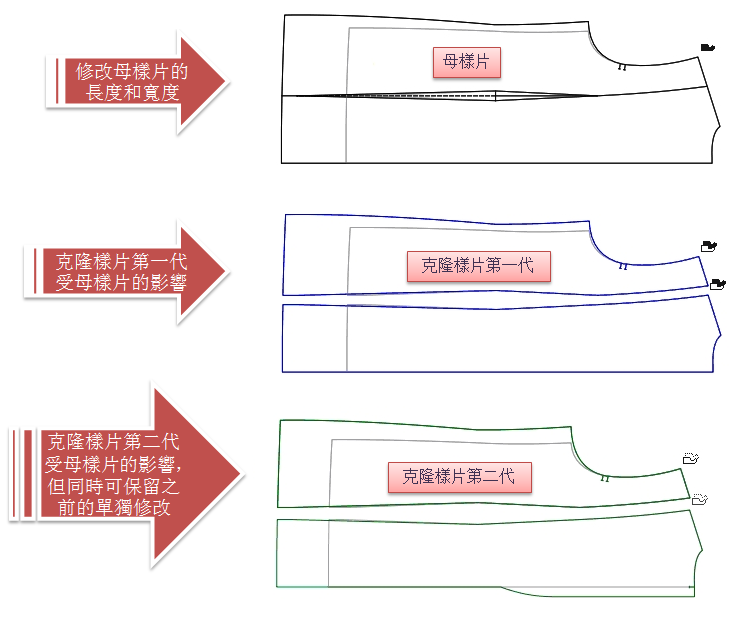

當母樣片或前面一代克隆樣片被修改時, 此克隆樣片第二代跟隨著改動, 同時仍然保留前面的單獨修改：

Note

此處所說的 修改 包含 樣片輪廓線 / 內部線的修改 、放碼修改、縫份修改.

增強彎線工具功能

允許用戶直接用彎線工具繪製任意彎線, 而無需經直線工具繪製線段後再用彎線工具將線段拉彎成彎線; 允許用戶任意 / 具體數值地移動一組控制點 / 規則點，從而加快打版速率.

繪製任意彎線

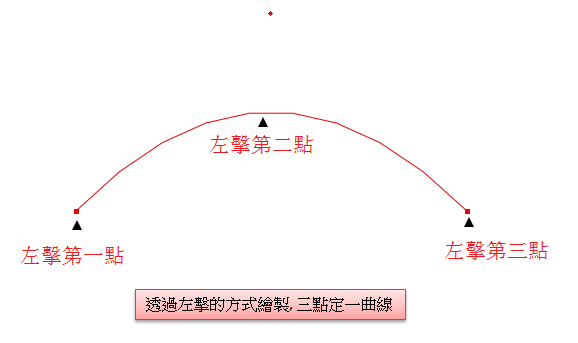

點選 彎線工具, 在工作區域透過左擊的方式繪製, 三點定一曲線.

Note

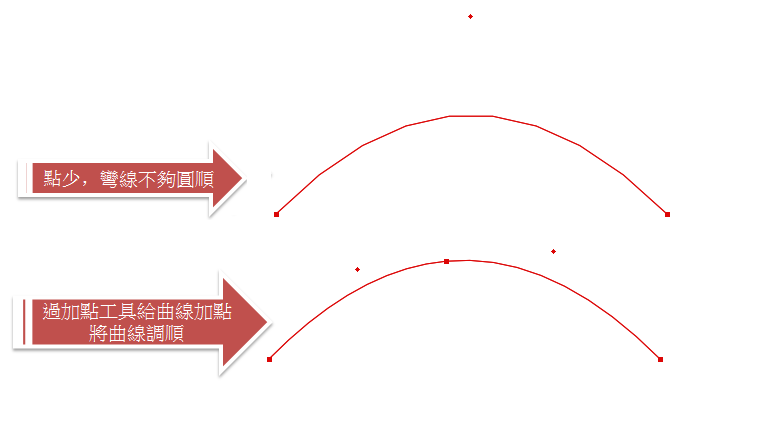

1.三點定一曲線, 因點數少, 彎線不夠圓順, 可通過加點工具給曲線加點將曲線調順.

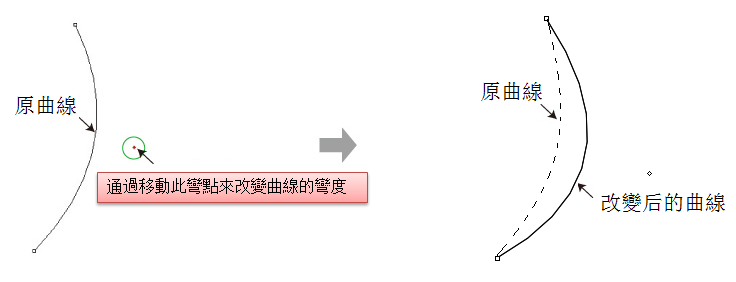

2.可透過移動彎點, 來改變曲線的彎度.

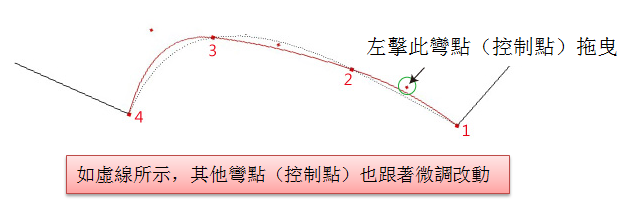

任意移動一組彎點(控制點)

1. 選中你想要修改的曲線

2. 點選 彎線工具

3. 左擊其中一個彎點並按住滑鼠不放, 拖曳滑鼠將曲線調整至想要的位置再放開即可

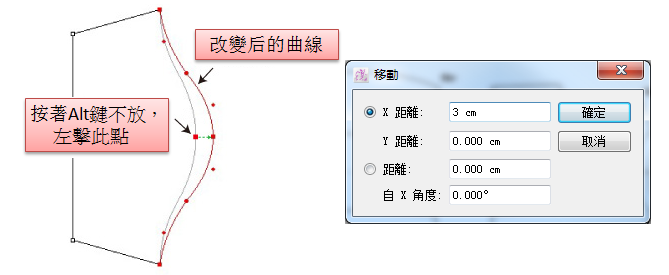

輸入具體數值來移動一組彎點 (控制點) / 規則點

1. 選中想要修改的曲線

2. 點選 彎線工具

3. 按著 Alt (Windows)或 Option (Mac)鍵不放, 並在需要移動的點或線上左擊一下

4. 在出現的對話框中輸入具體的移動數值, 點擊確定



加強褶工具功能

—— 允許用戶一步展開多褶, 加快打版速率, 避免重複開褶動作.

—— 增加褶類型 [工字褶] & [反工字褶] 供用戶選擇

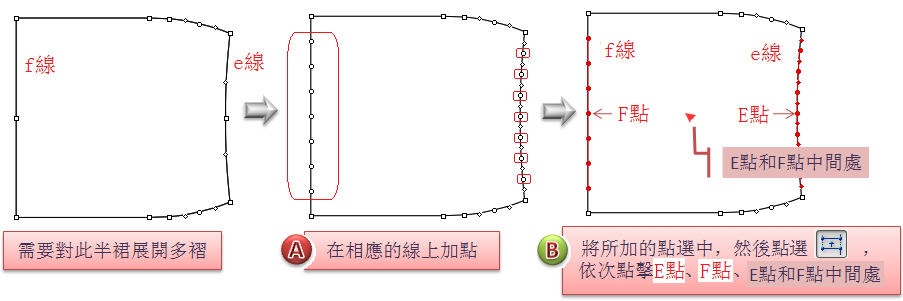

展開多褶

1. 先在需展開多褶的樣片的相應的線 (e 線 & f 線) 上加點 ( 假如要展開7個褶子, 則需分別在e 線 & f 線上加7個點 )

2. 選中兩線上第1步加的點, 然後點選 工具

3. 點擊e線任意一點 (E點), 再點擊E點相對應的f線上的 (F點)

   Note

   點擊的點為不動端, 所展開的褶往兩邊展開

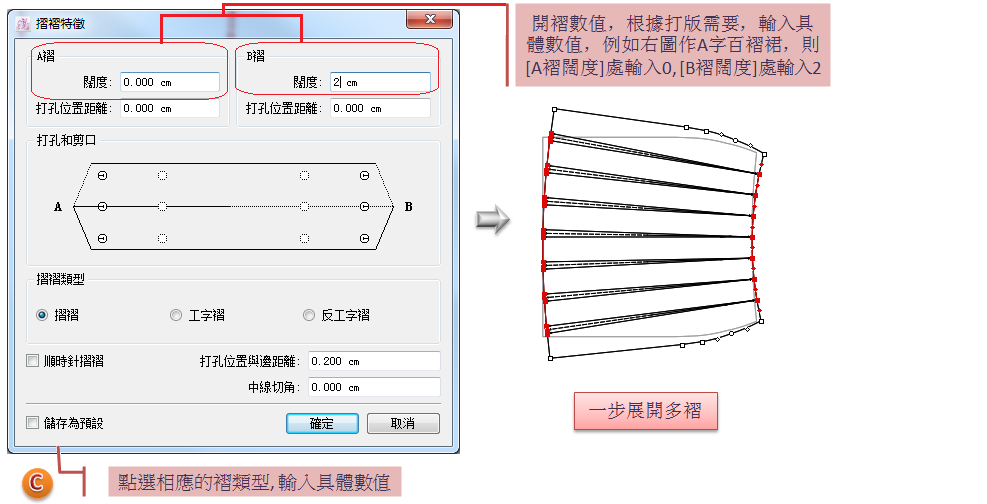

4. 在出現的對話框點選相應的褶類型, 輸入具體數值, 點擊 [確定], 則可一步展開多褶





Note

[A褶闊度] 支持0值, [B褶闊度] 不支持0值. 所以在作一邊展開為0的多褶時, 注意點擊的先後順序: 先點擊的為A褶, 后點擊的為B褶.

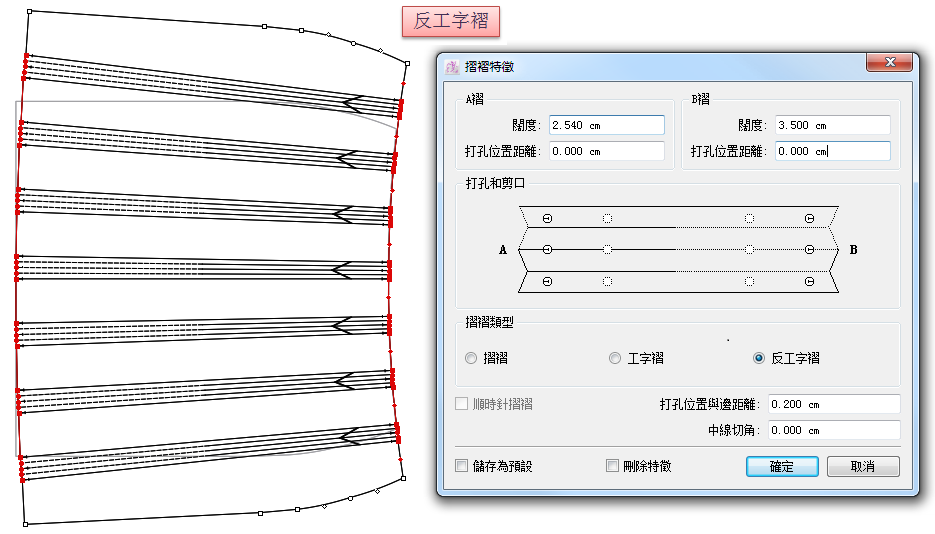

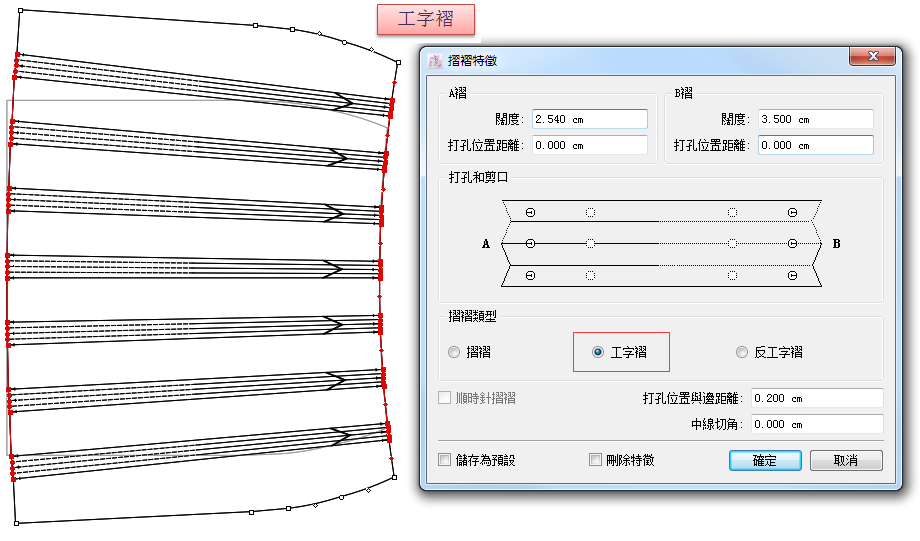

增加兩個褶類型：[工字褶]; [反工字褶]

加強省工具功能

—— 允許用戶在輪廓線上一次創建多個省, 加快打版速率, 避免重複開褶動作.

—— 允許用戶將省道定位於中心處

—— 新增兩個省特征項: [外部褶闊度] [內部褶闊度]

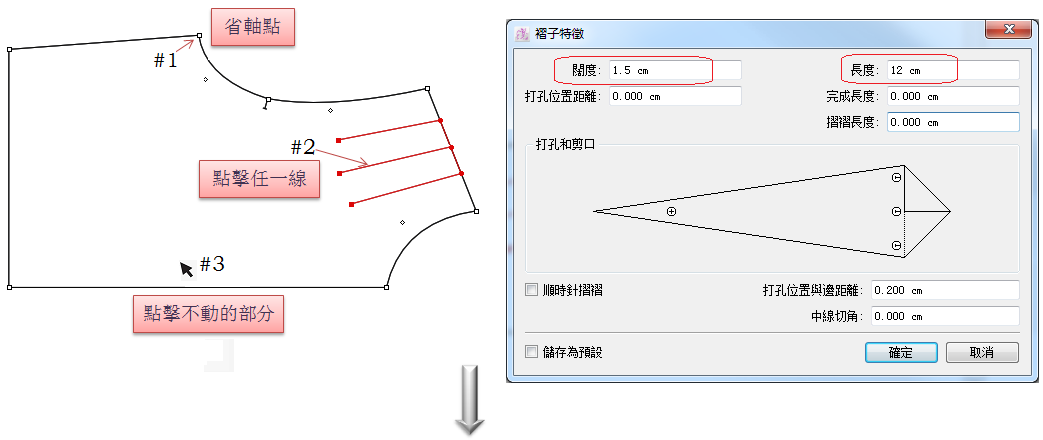

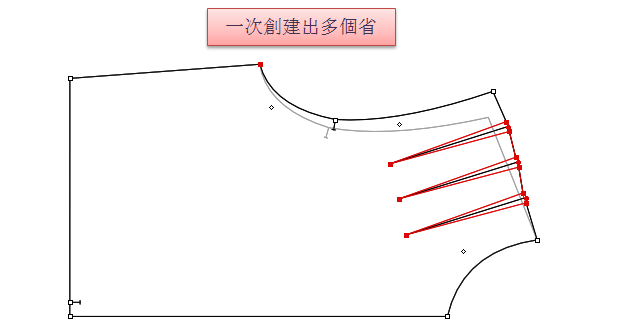

一次創建多個省

1. 先在需要加省的位置上繪製線段 (所繪製的線段需依附於樣片輪廓上), 並選中繪製的線段

2. 點選 工具

3. 點擊省軸點 (如下圖#1)

4. 點擊所選線段的任一線段 (如下圖的#2, 以確認省的位置)

5. 點擊樣片保持不變的部分 (如下圖的#3)

6. 在出現的對話框輸入具體數值, 點擊 [確定]

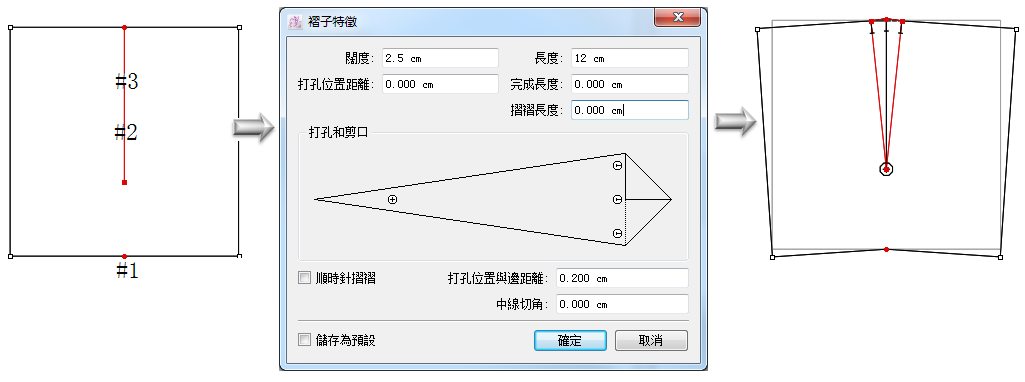

將省道定位於中心處

1. 先在需要加省的位置上繪製線段 (所繪製的線段需依附於樣片輪廓上), 並選中繪製的線段

2. 點選 工具

3. 點擊省軸點 (如下圖#1)

4. 點擊線段以確立省位置 (如下圖#2)

5. 點擊線段定位 (如下圖的#3)

6. 在出現的對話框輸入具體數值, 點擊 [確定], 則省往兩邊展開

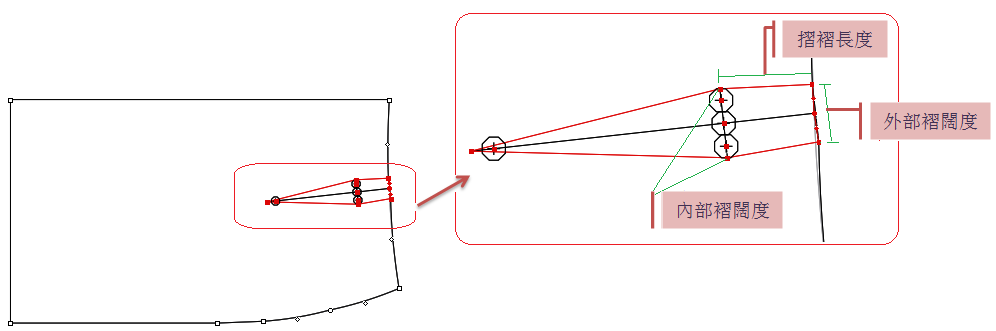

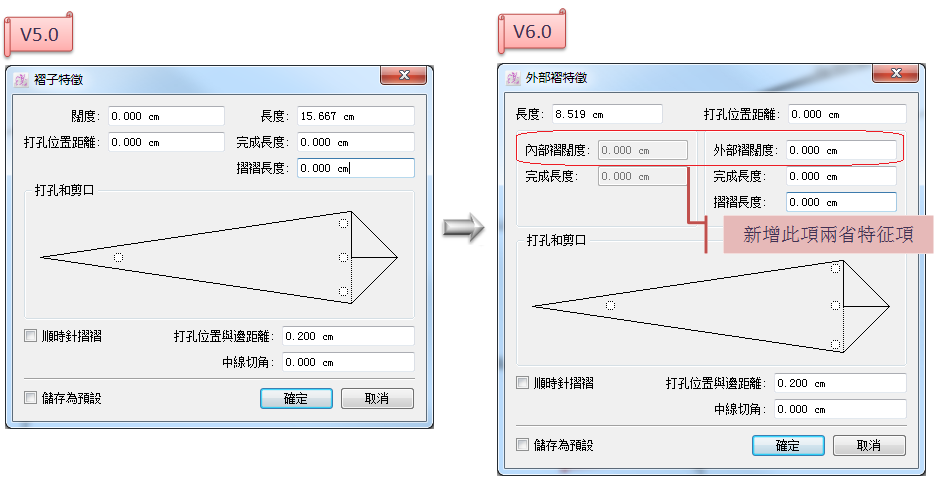

新增兩個省特征項: [外部褶闊度] [內部褶闊度]

Note

只有輸入了 [摺褶長度] 一項的數值后, [內部褶闊度] 才會點亮成可輸入狀態

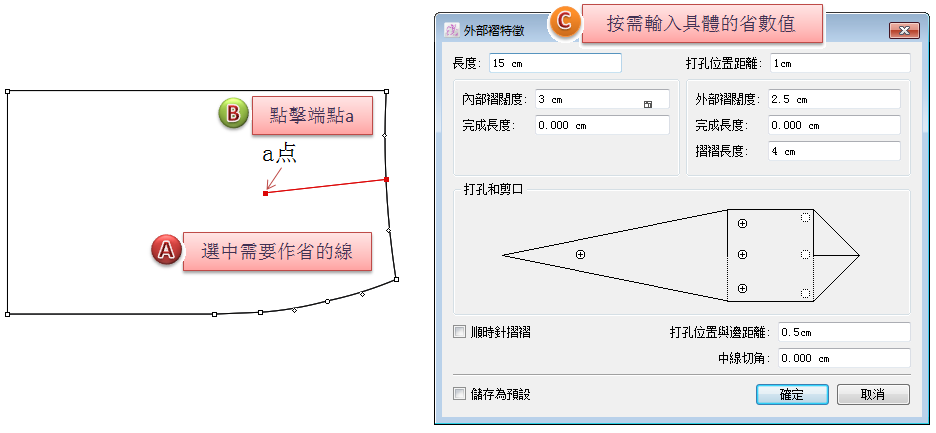

1. 選中需要作省的內部線

2. 點選 工具

3. 點擊所選的內部線的端點, 如圖中的a點

4. 在彈出的對話框按需輸入數值, 點擊 [確定]





加強平行線工具功能

允許用戶以鼠標拖動的方式繪製平行線, 加快打版速度.

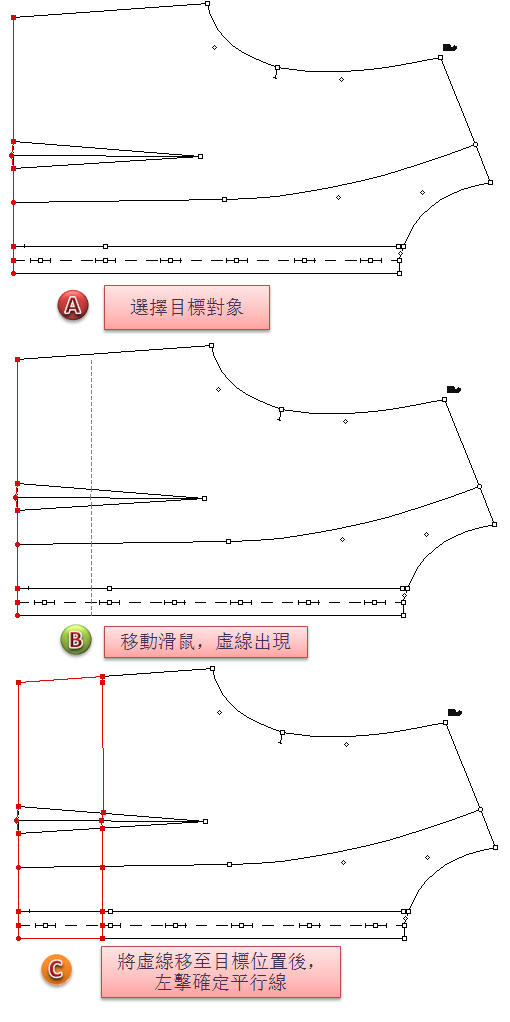

隨意畫平行線

1. 激活樣片, 選擇要繪製平行線的對象

2. 選擇 工具

3. 左擊對象, 移動滑鼠, 虛線出現

4. 將虛線移至所需的位置, 左擊定位

加強輸出Illustrator格式功能

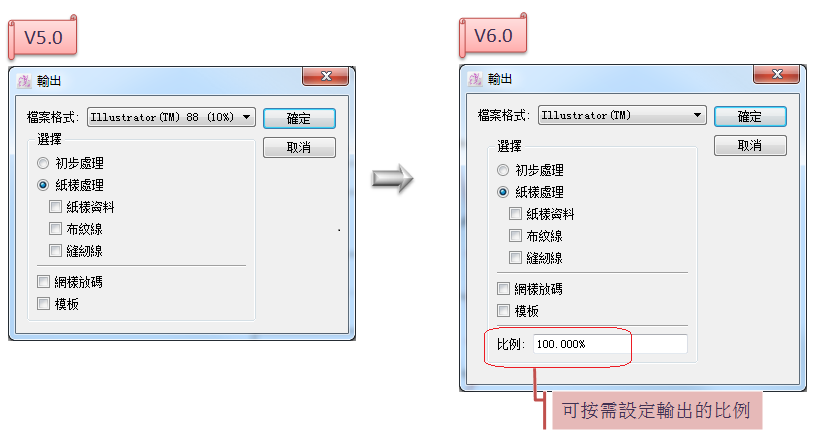

增加 [比例] 一欄, 允許用戶按需設定輸出的比例. 輸出的比例範圍為：10% ≤ 輸出比例 ≤ 100%

增加紙樣助手功能

系統自動查找紙樣錯誤, 並詳細列出相關錯誤信息, 減少用戶打版錯誤.

手動執行 [紙樣助手] 以執行當前 整個紙樣檔案 的檢查

當完成紙樣繪製, 送出生產排料之前, 可執行一下 [紙樣助手] , 檢查檔案是否有錯誤之處. 這樣操作：

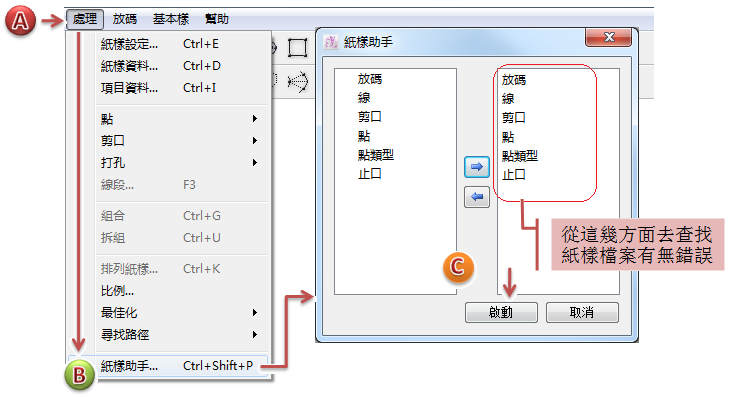

1. 在处理 [菜单] 中點擊 [纸样助手]

2. 彈出 [纸样助手] 對話框, 系統可從 “放碼; 線; 剪口; 點; 點類型; 止口” 方面去查找紙樣錯誤, 點擊 [啟動] 執行檢查

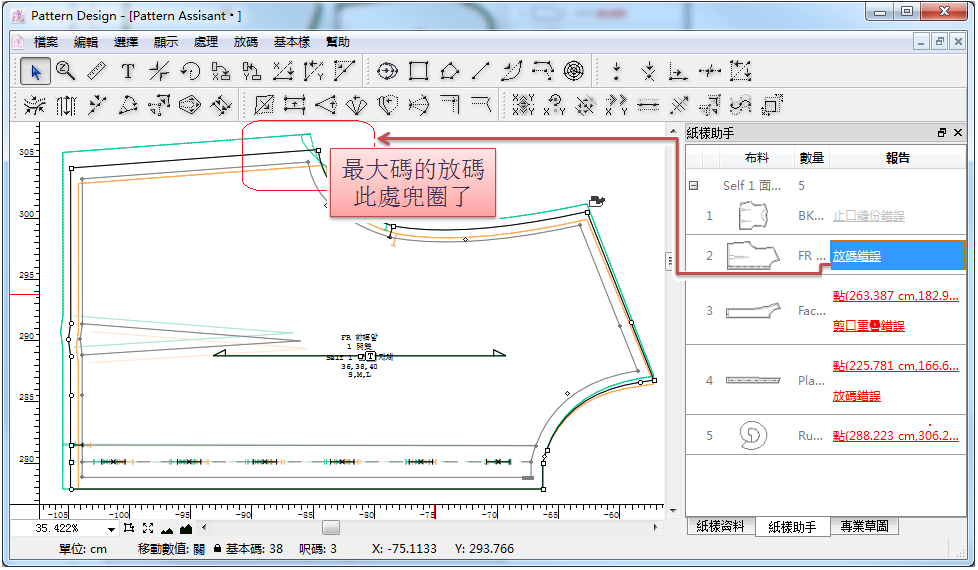

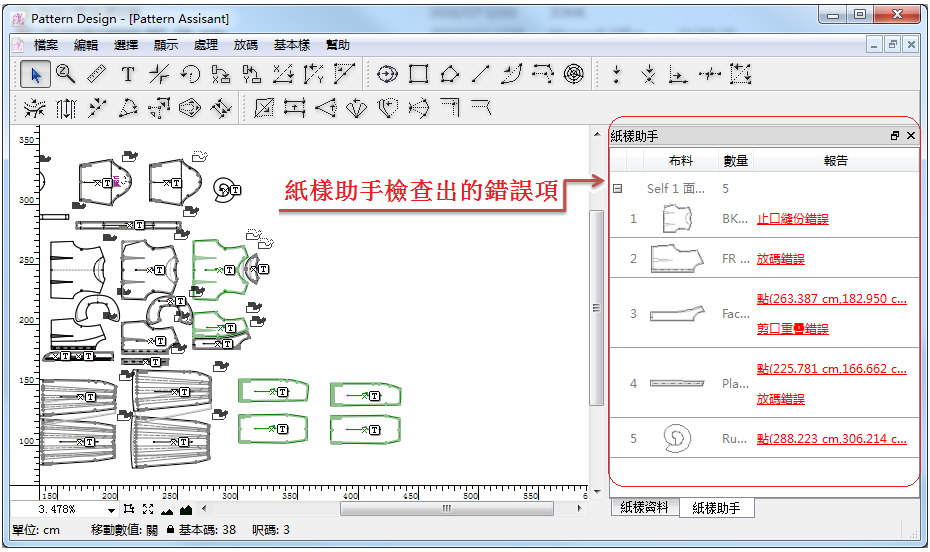

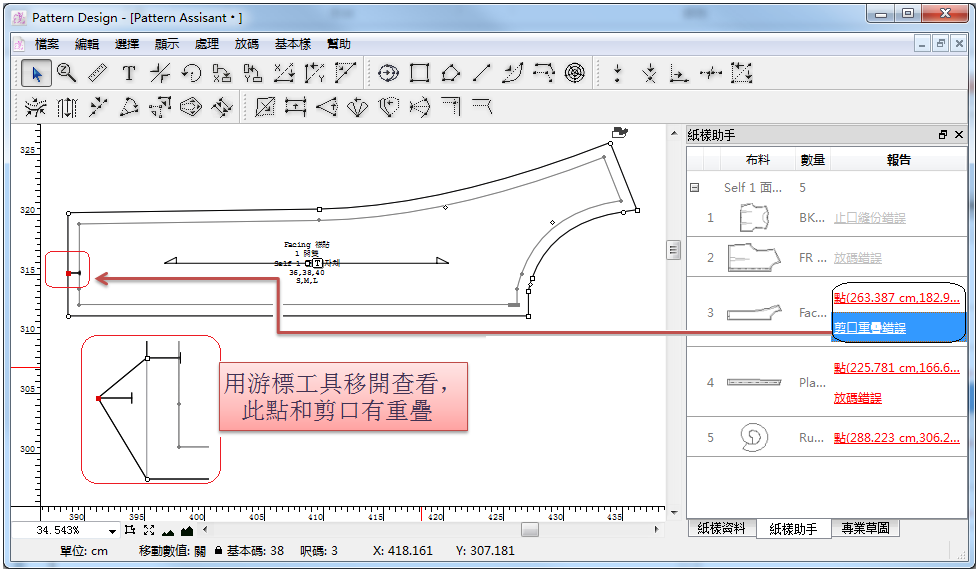

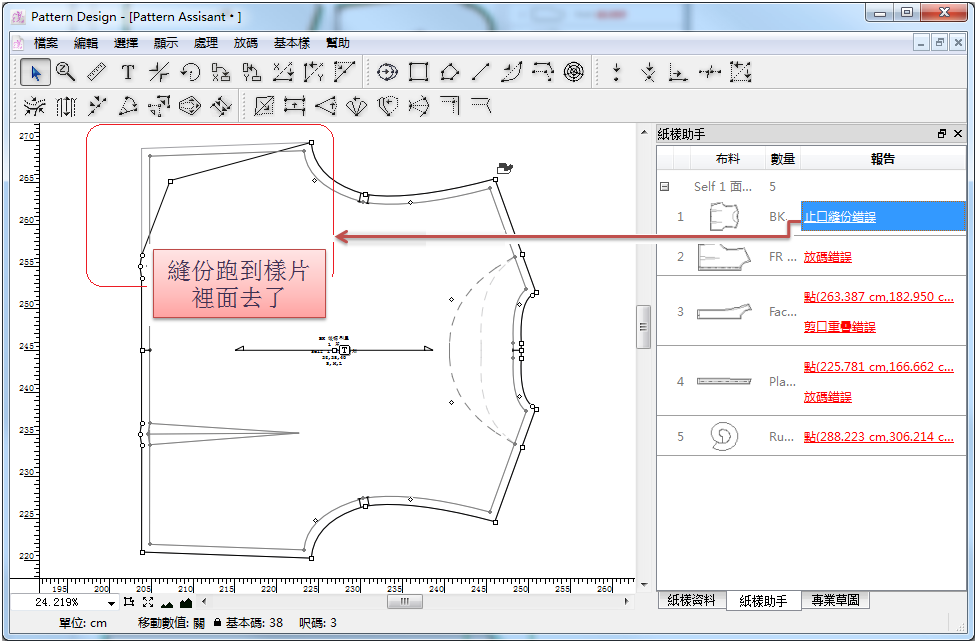

3. 執行檢查后紙樣助手浮動窗口會出現在軟件界面側邊欄, 若此檔案含有錯誤, 則相關錯誤信息會一項項顯示于紙樣助手浮動窗口里

4. 单击紙樣助手浮動窗口中的錯誤项目之一, 它将会在工作界面居中放大顯示此樣片

Note

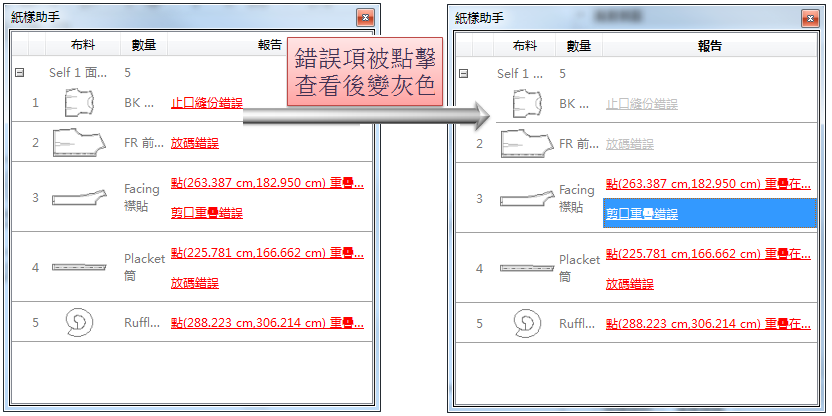

當錯誤的信息被點擊查看過后, 它將由紅色顯示變為灰色顯示

手動執行 [紙樣助手] 以執行所選 某塊紙樣 的檢查

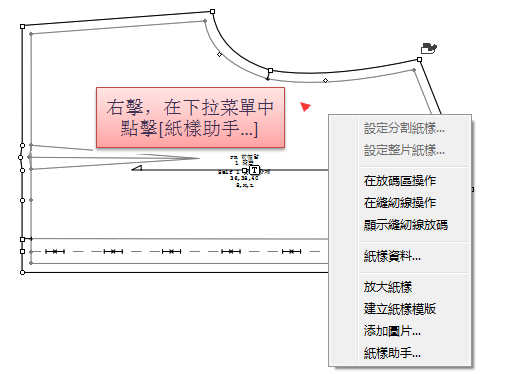

右擊需要執行紙樣助手檢查錯誤的樣片, 在右鍵下拉菜單中點擊 [紙樣助手…] , 餘下的步驟同上2; 3; 4 步驟

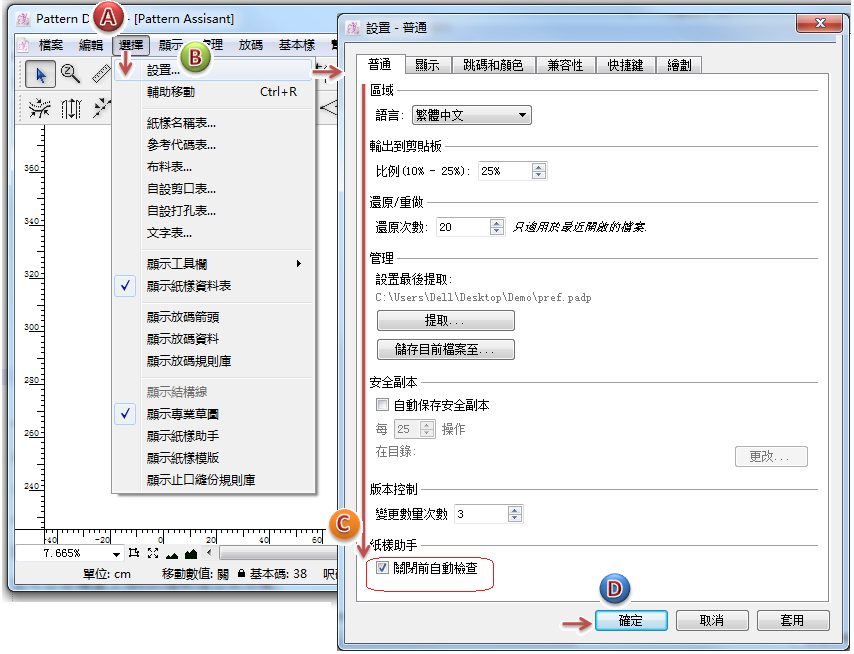

可設置 [關閉前自動檢查]

設置 [關閉前自動檢查] , 則每次關閉任意檔案前, 系統自動執行 [紙樣助手] 以檢查當前關閉檔案.

如圖示這樣設置：

Note

您可以在键盘上按Esc强制退出此功能.

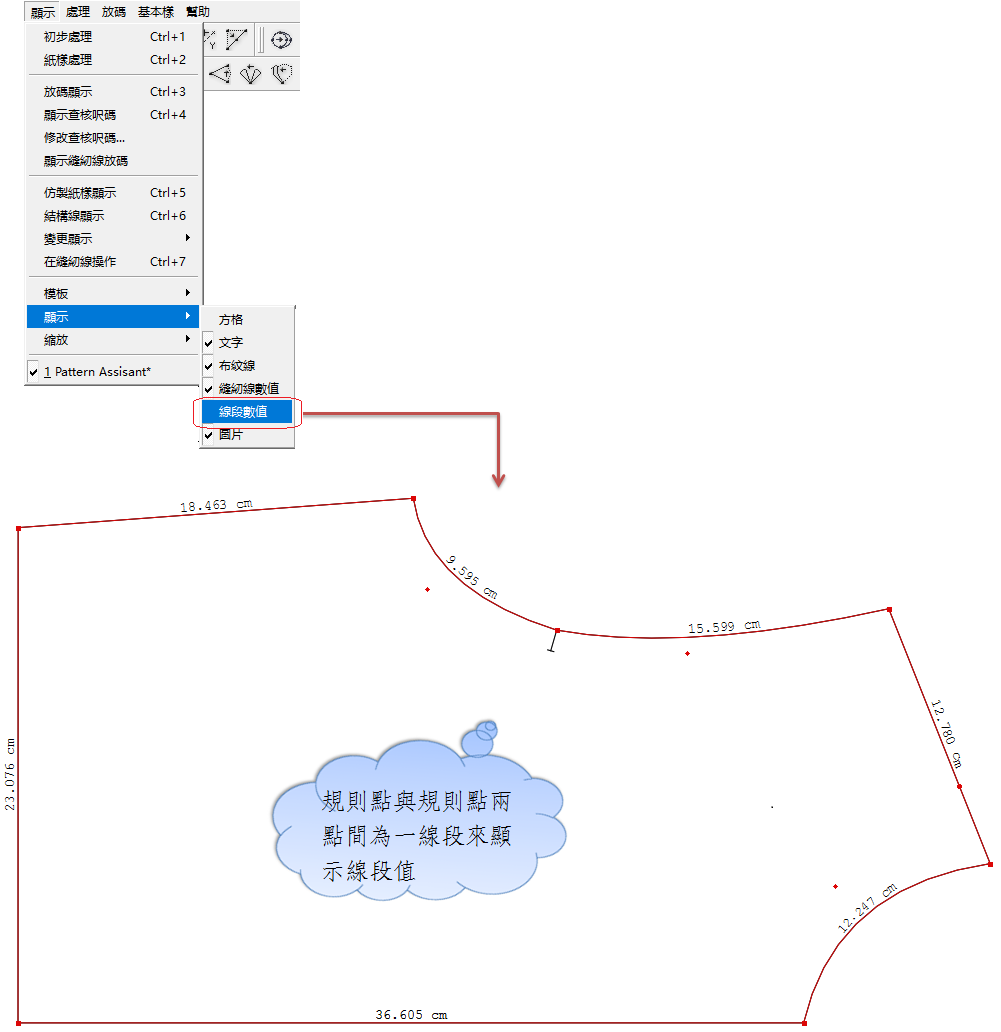

增加顯示線段值在線段上

自動計算線段值並顯示于線段上, 方便用戶查看線條長度, 加快打版速度和準確度.

顯示所有線段值

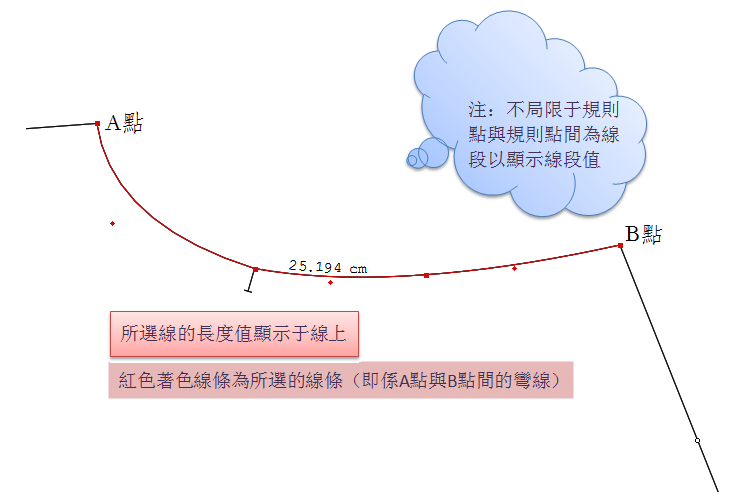

顯示所選線條的值

這樣操作：

1. 選中需要測量的線條

2. 點選 尺工具(或按快捷鍵 R )

3. 再次按 R 鍵, 則所選線條長度值顯示於線上

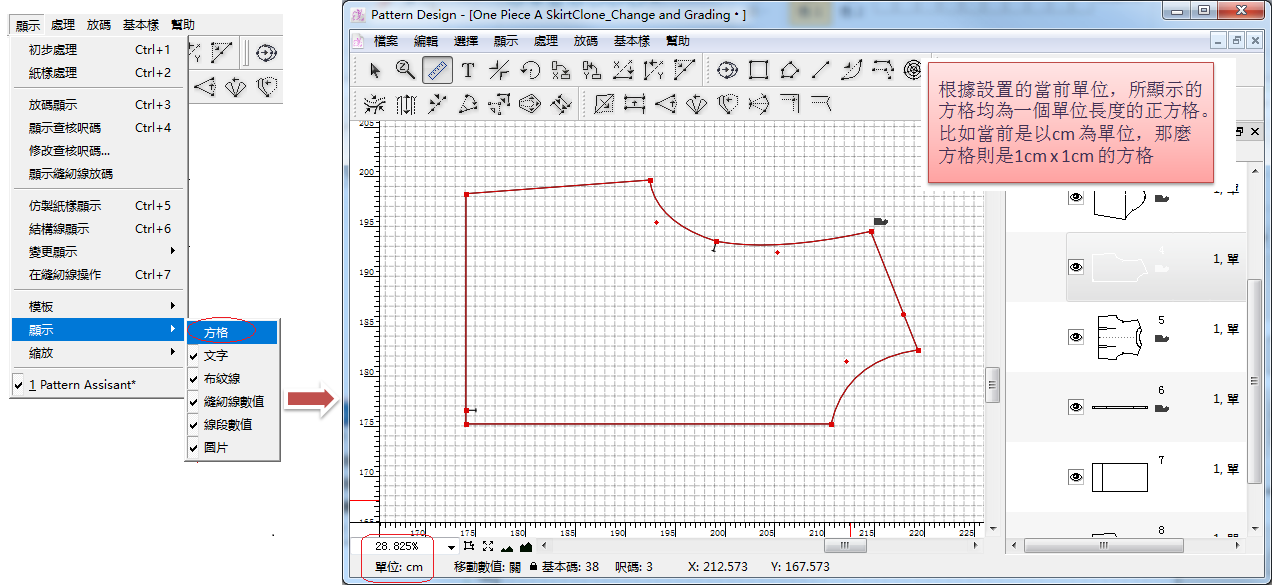

增加顯示方格背景

繪製區域可顯示方格背景, 供客戶按需調用, 加快打版速度和準確度.

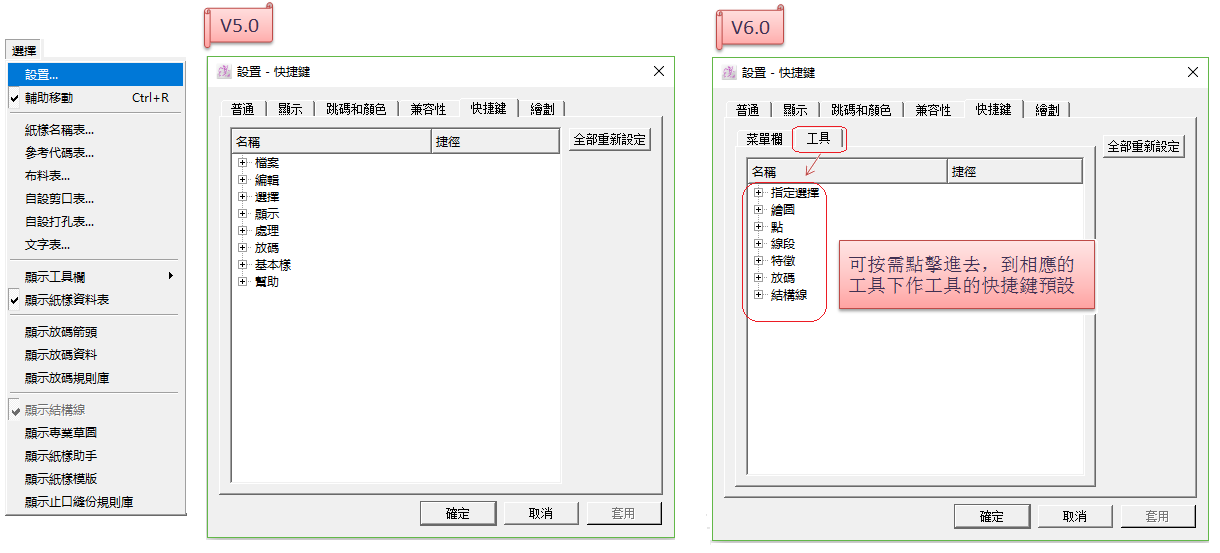

增加工具的快捷鍵預設功能

允許用戶對工具的快捷鍵進行預設, 符合用戶的使用習慣, 加快打版速率.

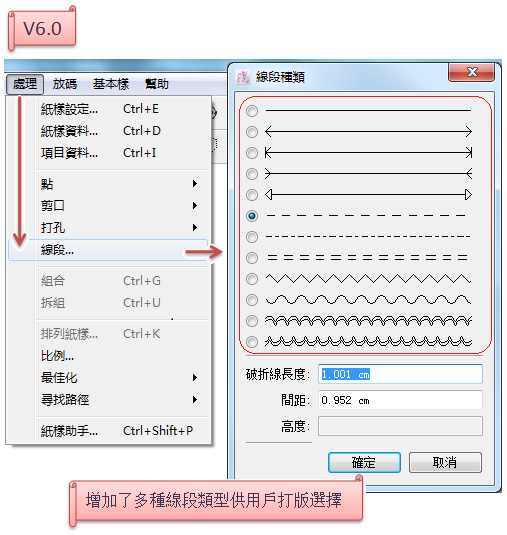

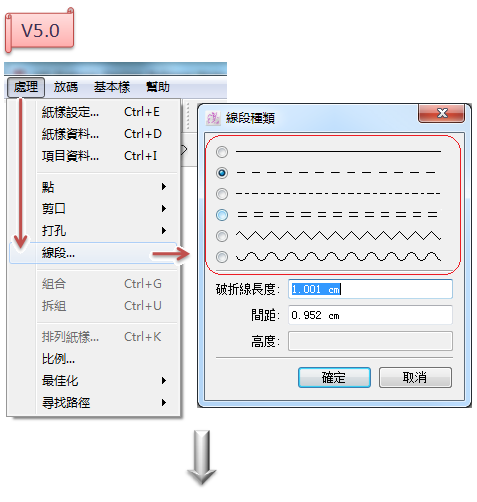

增加多種線段類型(分割線種類)

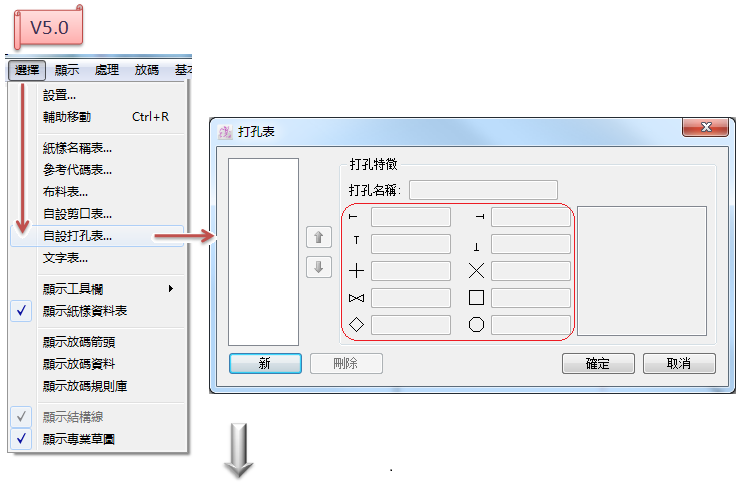

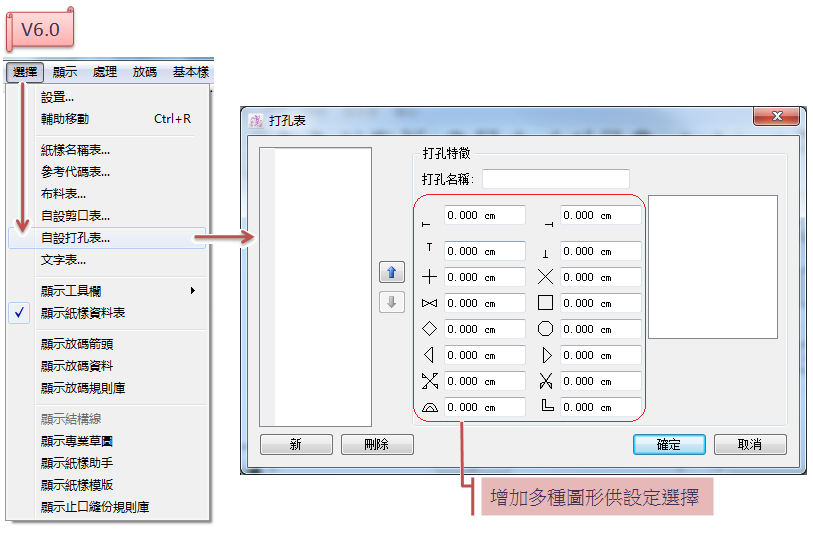

[自設打孔表…] 增加多種圖形供設定選擇

新增止口縫份規則庫

縫份規則庫允許您建立縫份數據庫, 將常用的縫份值設置好放于縫份數據庫內, 以方便調用.

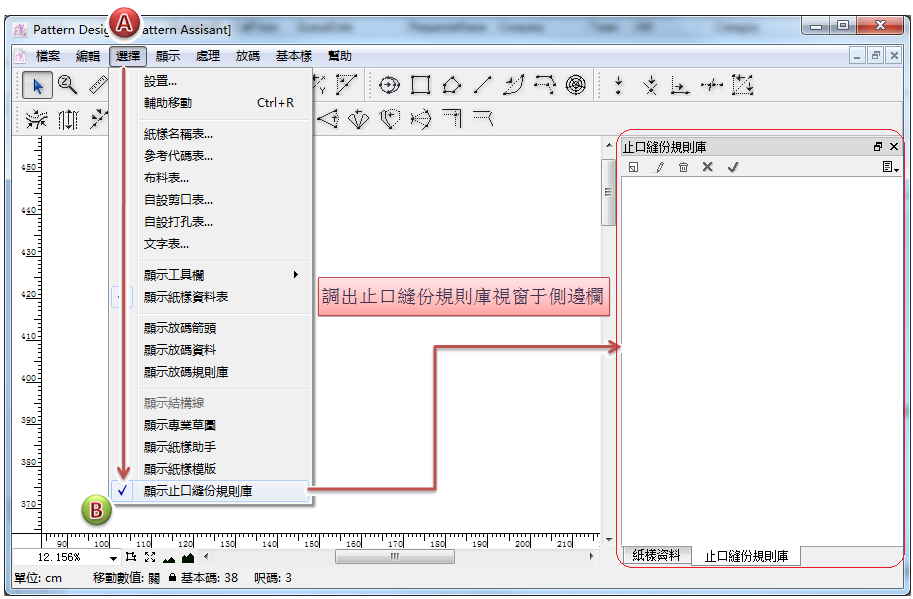

運用縫份規則庫前, 先將縫份規則庫視窗調出顯示于側邊欄, 這樣操作：

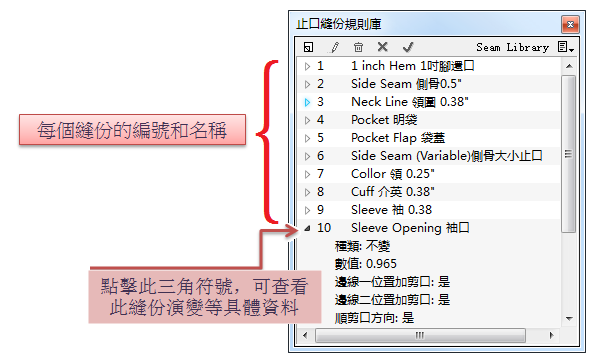

根據需要, 您可以創建N個縫份在數據庫內. 每個庫最多可包含999個縫份演變. 通過縫份規則庫視窗, 您可看到每個縫份的編號和名稱. 點擊編號前的三角符號，則可打開顯示此縫份演變的具體信息, 如縫份類型、數值等.

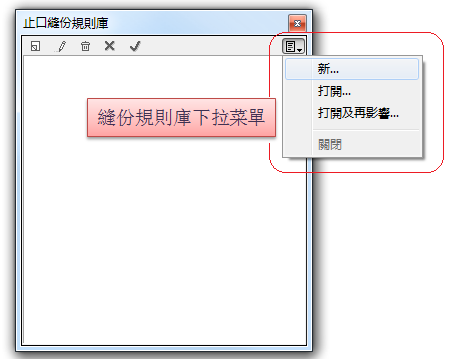

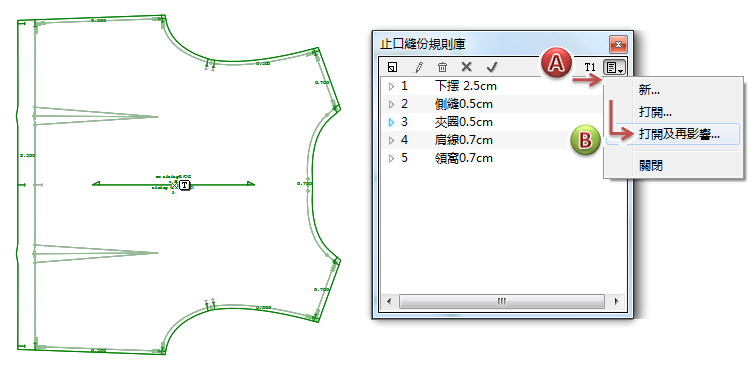

縫份規則庫下拉菜單介紹

新…: 製作新的縫份規則庫

打開…: 打開之前製作好已保存的縫份規則庫

打開及再影響…: 打開另外的縫份規則庫, 並用新的縫份規則庫取代當前應用于樣片上的縫份

Note

以縫份規則庫的編號為依據而取代. 比如, 當前檔案運用了前面打開的縫份規則庫T1的編號為1; 3; 4; 8 的縫份, 現用 [打開及再影響] 開啟縫份規則庫T2，則T2的編號為1; 3; 4; 8 的縫份將直接取代并運用於當前檔案上.

關閉: 关闭當前打开的缝份规则库.

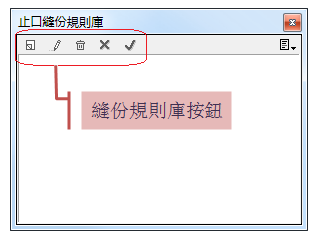

縫份規則庫按鈕介紹

新 : 在縫份規則庫里新增縫份項

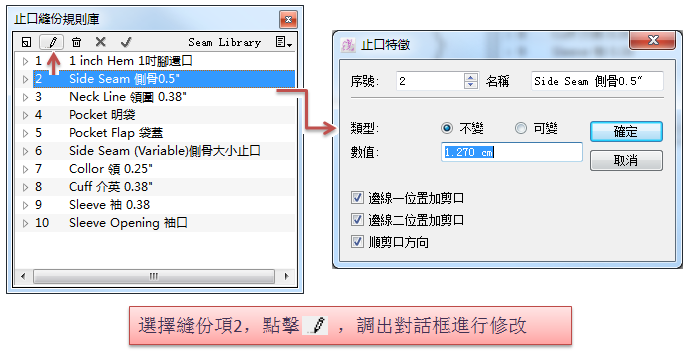

修改 : 修改縫份項

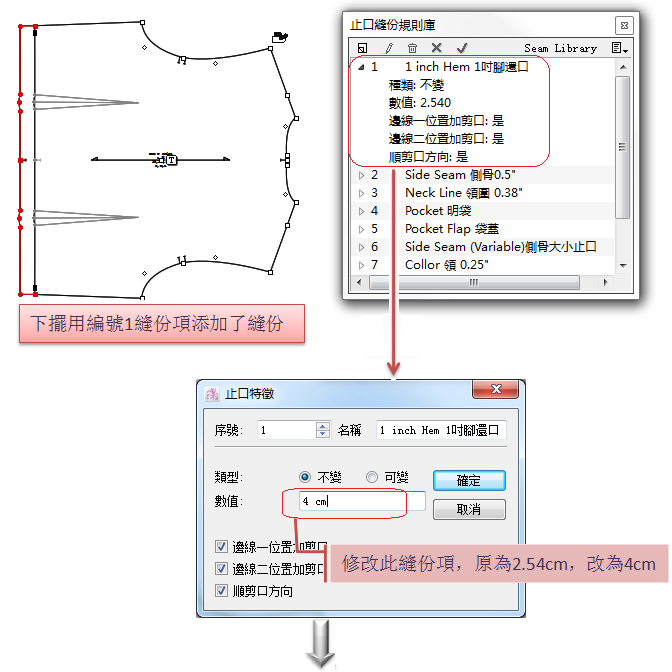

選擇需要修改的縫份項, 點擊此按鈕, (或雙擊要修改的縫份項) 調出 [止口特徵] 對話框, 修改此縫份項.

刪除 : 刪除所選中的縫份項

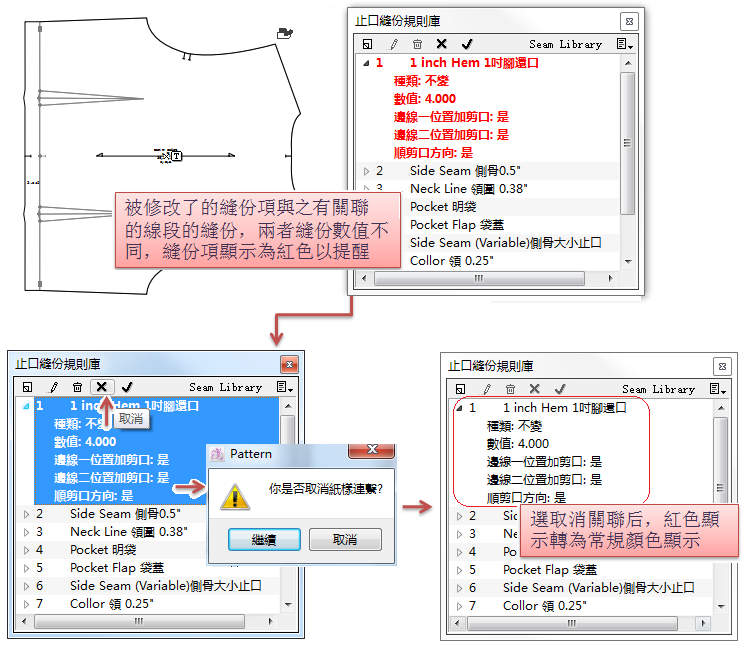

取消 : 取消紅色縫份項與線段的聯繫.

Note

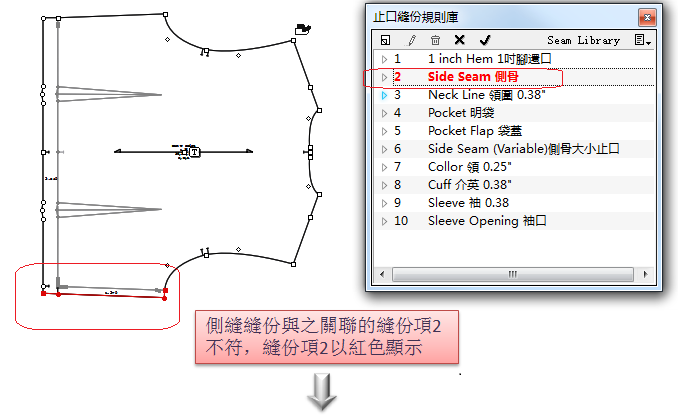

何謂紅色縫份項：某樣片的某線段的縫份是運用此縫份規則庫的某個縫份項添加的, 如果此縫份項被修改了/ 此線段的縫份被修改了, 以至縫份項與線段的縫份兩者不同, 縫份規則庫視窗中此縫份項則以紅色顯示作提醒.

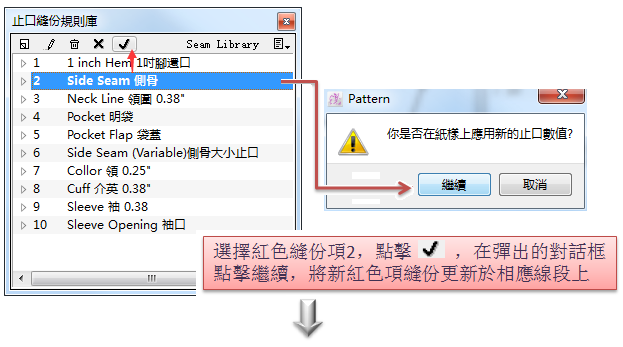

應用 : 用於更新線段的縫份

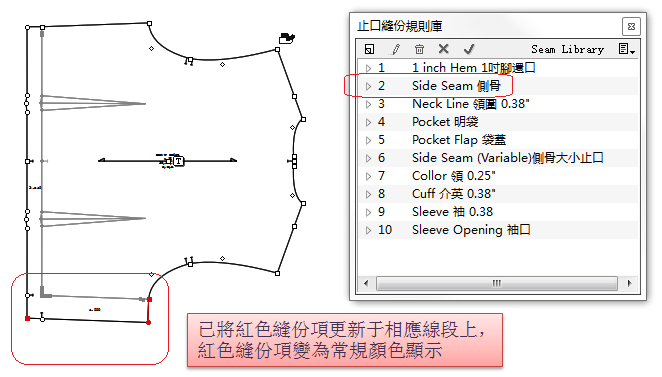

縫份規則庫中, 如有紅色顯示的縫份項, 則可選中此紅色縫份項，然後點擊 , 在彈出的對話框里點擊 [繼續] 執行更新.

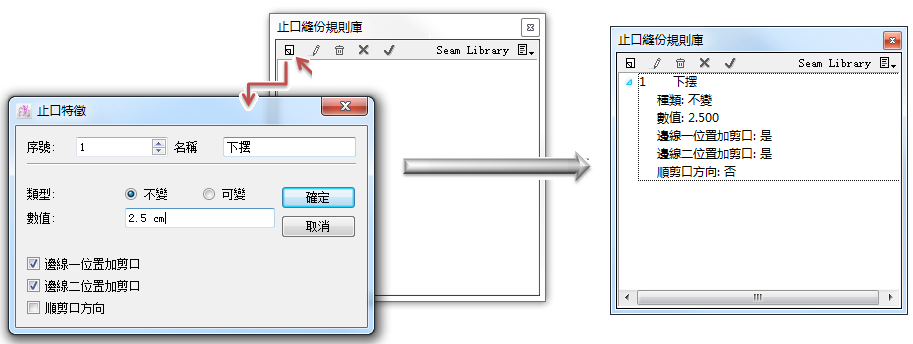

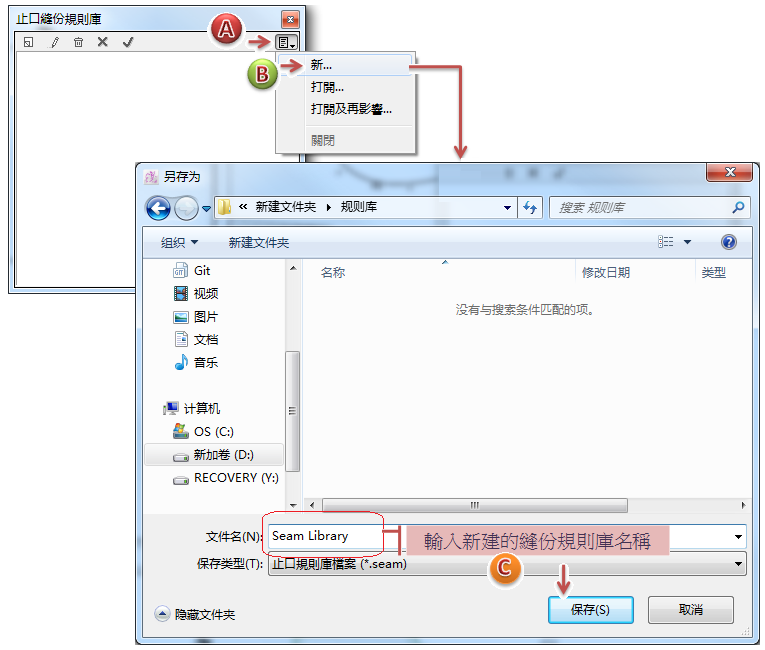

如何建立縫份規則庫

1. 在縫份規則庫下拉菜單中點擊 新…

2. 彈出儲存對話框, 輸入新建的縫份規則庫名稱, 點擊保存

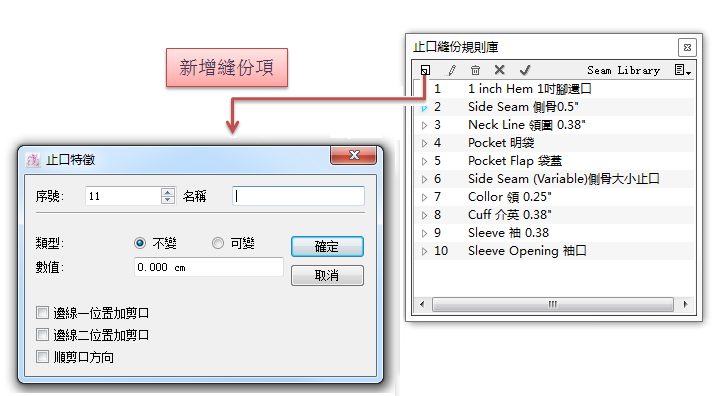

3. 點擊 新 按鈕添加編輯想要的縫份項



   Note

   添加編輯進去的縫份項會自動保存, 無需手動保存.

如何打開縫份規則庫文件(.seam)并應用此規則庫

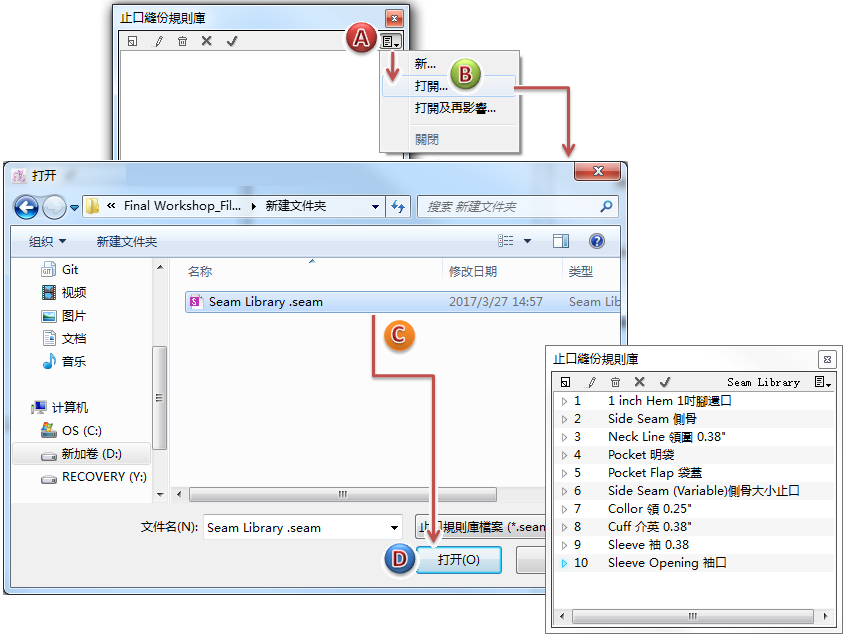

打開縫份規則庫文件(.seam)

1. 在縫份規則庫下拉菜單中點擊 打開…

2. 在彈出的 [打開] 對話框中選擇具體路徑, 選擇所需的縫份規則庫, 點擊 [打開]

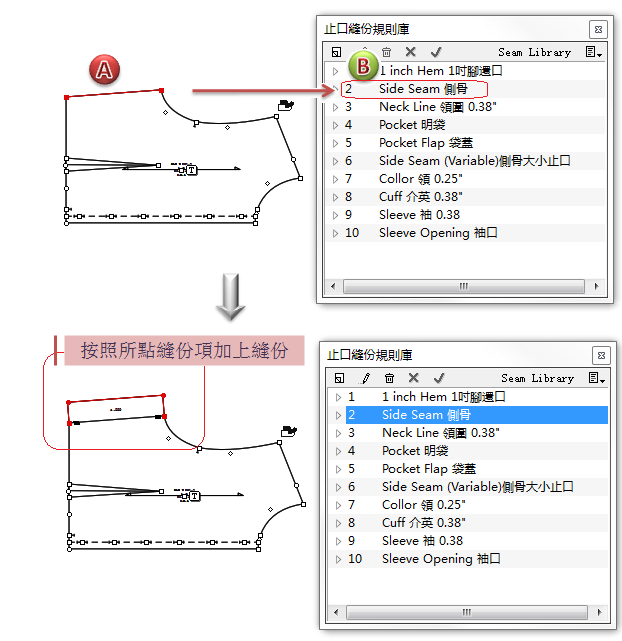

應用縫份規則庫

1. 選擇需要加縫份的線段

2. 點擊縫份規則庫縫份項, 則所選的線段已根據此縫份項加上縫份

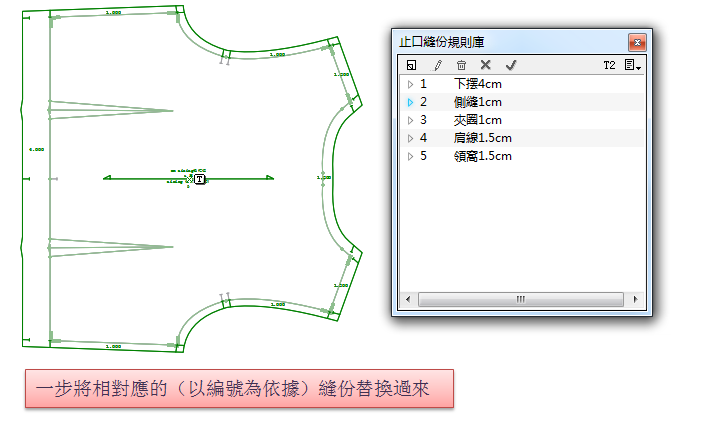

打開新的縫份規則庫取代當前縫份庫,應用于當前檔案上

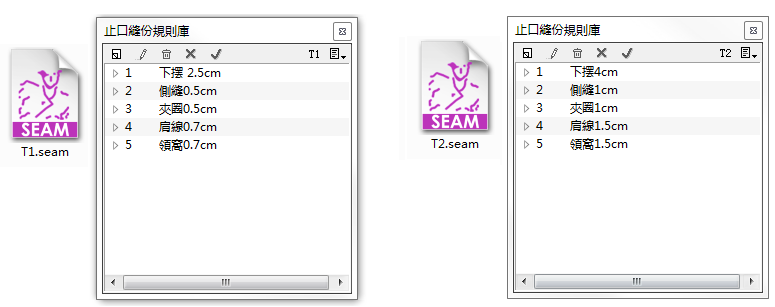

例如, 現建立存有T1; T2縫份規則庫, 一紙樣檔案應用T1添加了縫份. 現在想用T2的縫份替換T1應用於此紙樣檔案上.

這樣操作:

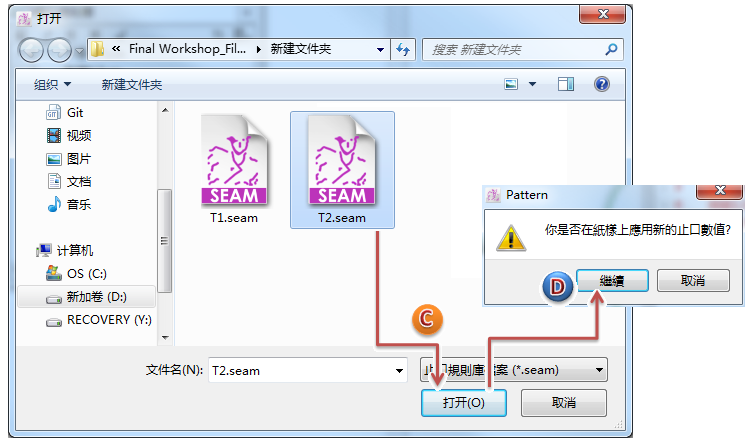

1. 在縫份規則庫下拉菜單中點擊 打開及再影響…

2. 在正確路徑下選中 T2.seam 縫份庫文件, 點擊 [打開]

3. 在彈出的詢問對話框中點擊 [繼續] 即可

新增紙樣模版

允許用戶將常用的樣片保存到一個數據庫內, 方便調用, 相當於自定義的基本樣庫.

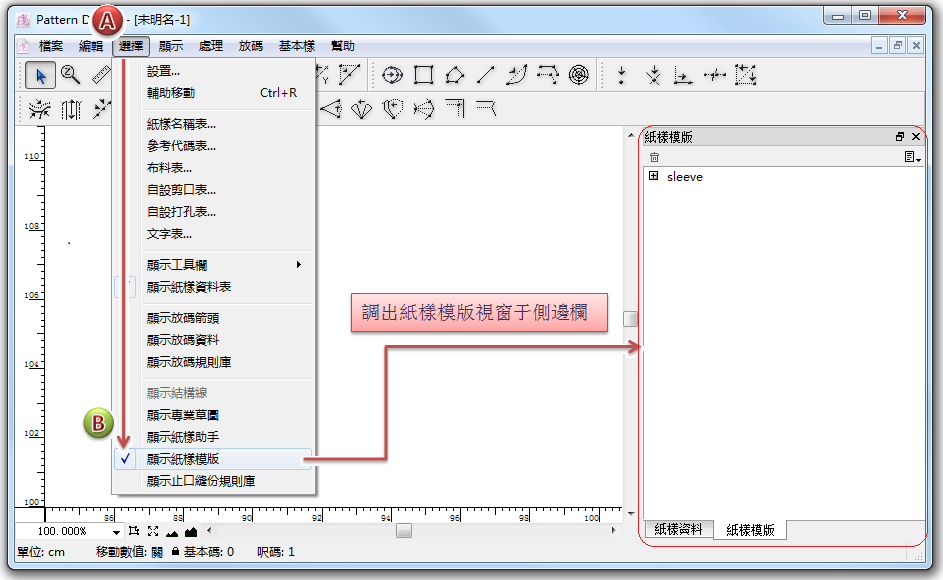

運用 [紙樣模版] 前, 先將紙樣模版視窗調出顯示于側邊欄, 這樣操作：

根據需要, 您可以創建N個常用樣片於紙樣模版內.

手動儲存出去的紙樣模版文件類型為(.temp)

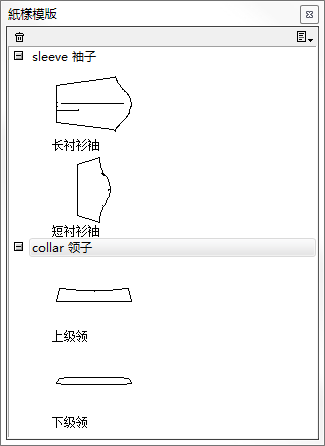

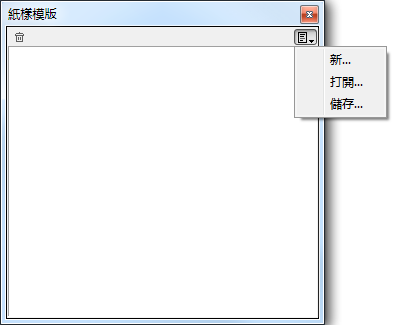

紙樣模版按鈕 & 下拉菜單介紹

刪除 : 刪除所選中的當前紙樣模版視窗所顯示的樣片

新… : 新建紙樣模版款號項

打開… : 打開之前製作好的已存儲的 (或別的用戶給來的) 紙樣模版文件(.temp)

儲存… : 儲存所建立 / 修改的紙樣模版, 方便傳給其他用戶打開使用.

如何建立紙樣模版

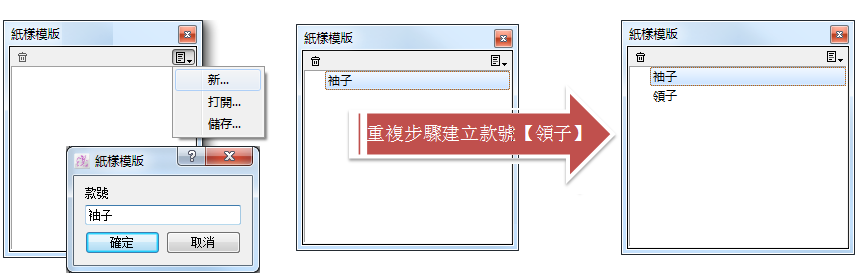

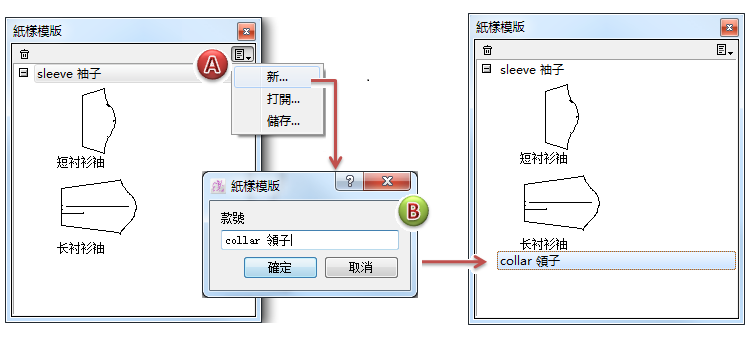

1. 點擊紙樣模版下拉菜單 [新…], 在彈出的對話框輸入款號名稱. 比如我所想建立的紙樣模版含有 袖子 和 領子 兩款號模版

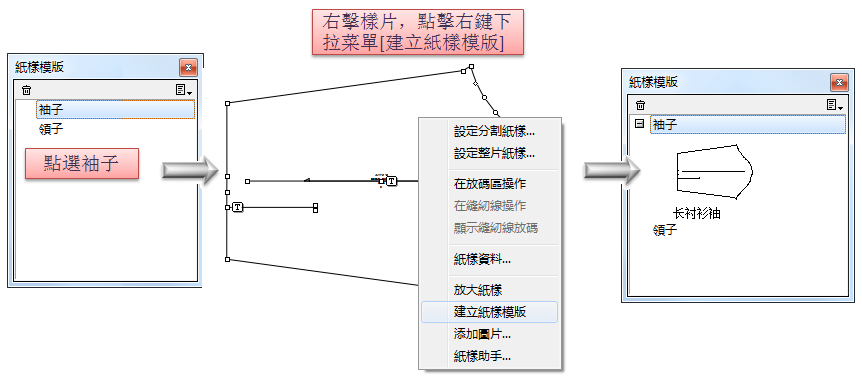

2. 點選 [袖子] 款號, 移動鼠標對著所要放入到模版庫里的樣片右擊, 在右鍵下拉菜單中點擊 [建立紙樣模版]



   Note

   同樣的步驟在不同的款號里添加N個不同的常用模版樣片

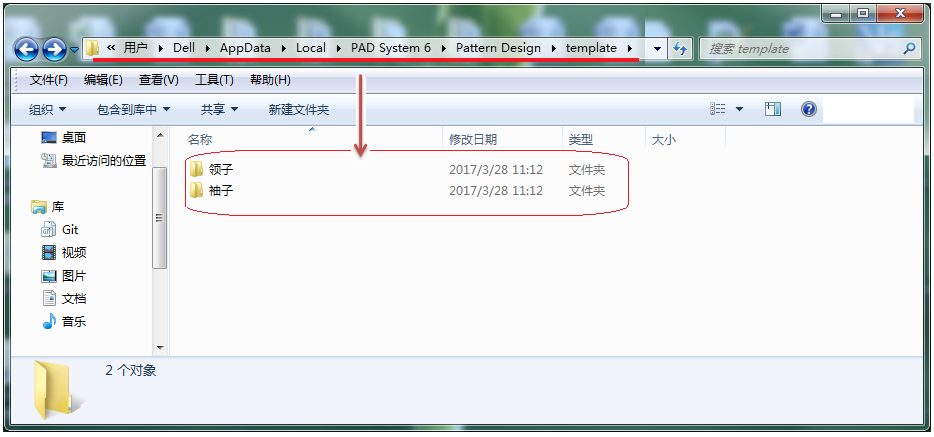

3. 所建立的紙樣模版會自動保存于電腦如下路徑：

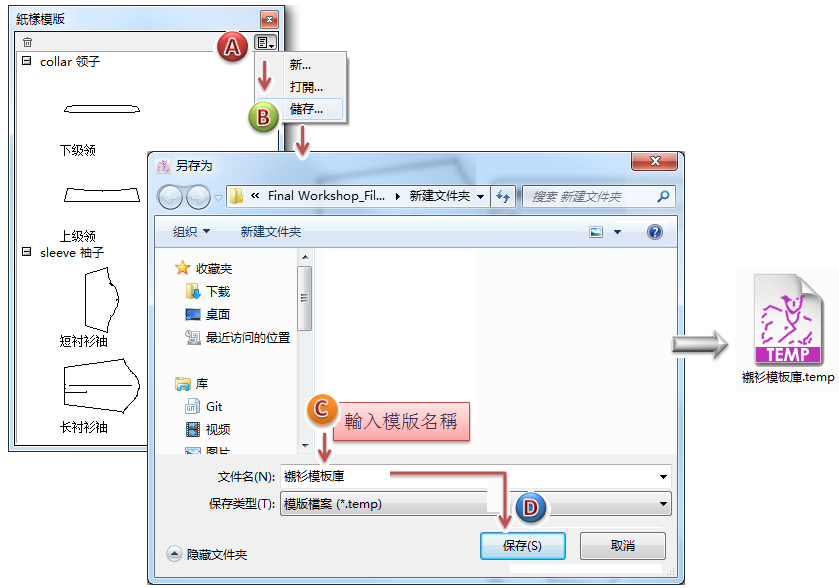

4. 如需要將建立好的紙樣模版給其他用戶使用, 則需點擊紙樣模版下拉菜單 [儲存…], 存出紙樣模版文件(.temp), 傳給其他用戶打開使用.

如何調用紙樣模版庫的樣片

1. 打開紙樣模版視窗于側邊欄, 如果是本機建立的紙樣模版, 可自動讀取并顯示出紙樣模版樣片於視窗內, 則直接跳到如下第3步

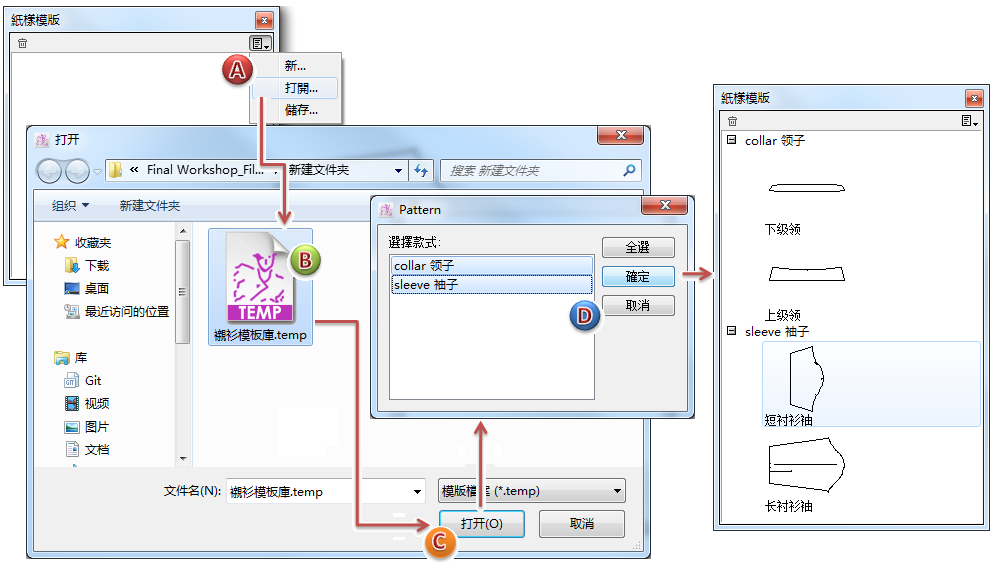

2. 如果是其他用戶 / 電腦存儲出來的紙樣模版文件(.temp), 則手動執行打開動作：

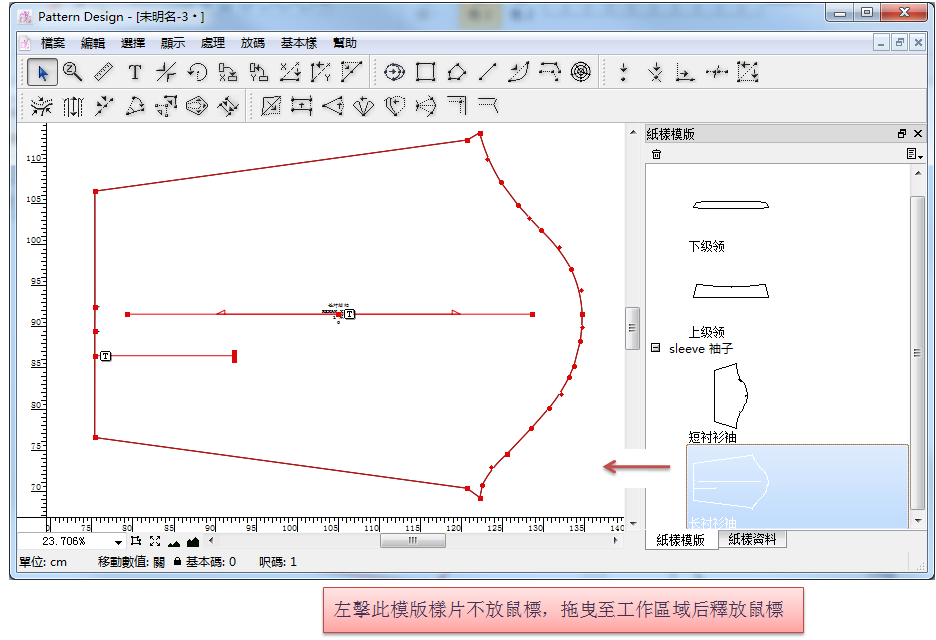

3. 左擊紙樣模版中所需的樣片, 按住鼠標不放, 將之拖曳至工作區域后釋放鼠標：



新增儲存變更功能

此功能的增設是為了方便用戶管理 & 查看檔案的更改.

此功能保留的變更集最多為3個, 比如當前處理的檔案為Test.sty, 則進行修改過程中可儲存變更集為Test_1; Test_2; Test_3;

如何操作使用 [儲存變更] 功能

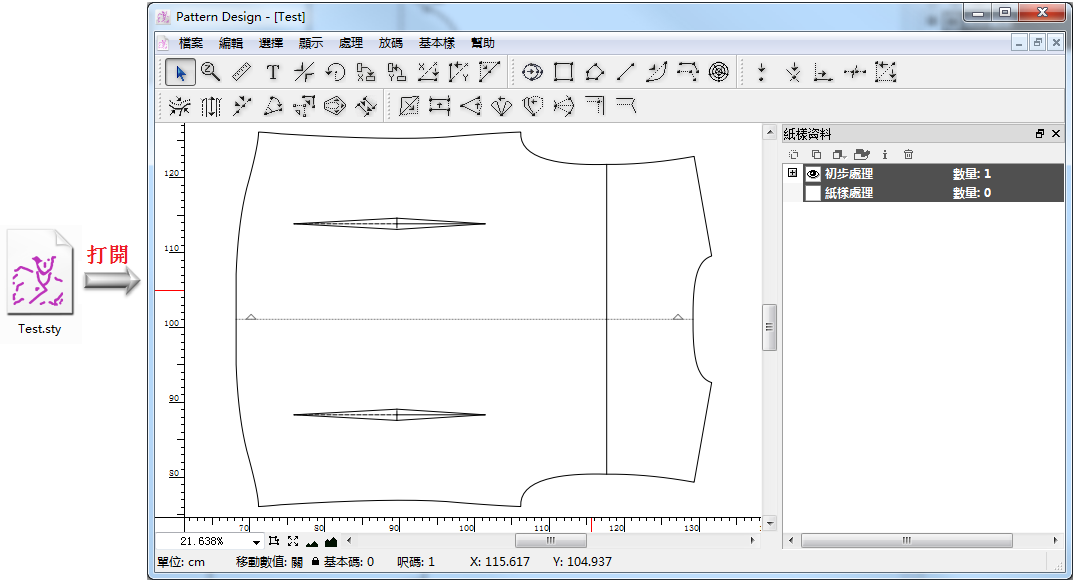

用Test.sty紙樣檔案來說明此功能：

1. 打開Test.sty紙樣檔案

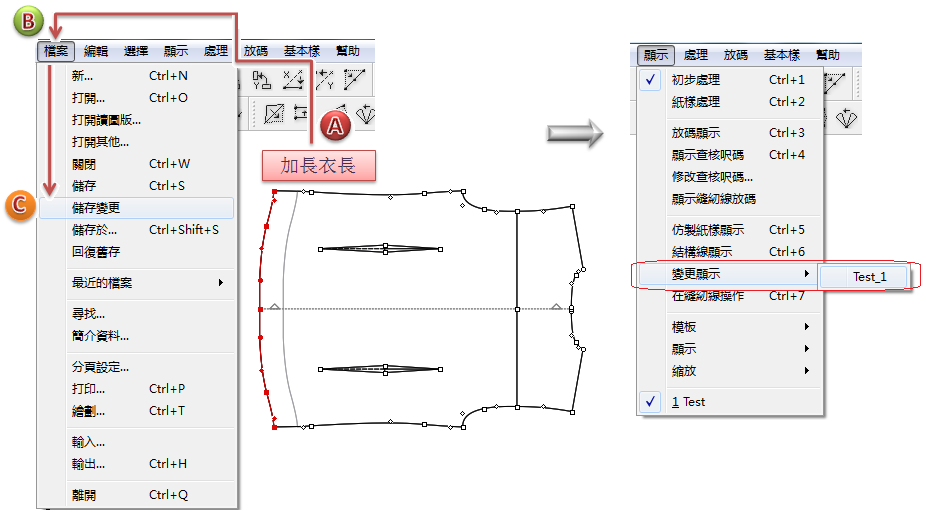

2. 例如修改檔案中的後片, 加長了衣長, 然後點擊 [檔案] 菜單下的 [儲存變更]. 則 [處理] 菜單下的 [變更顯示] , 保留了一個變更集Test_1



   Note

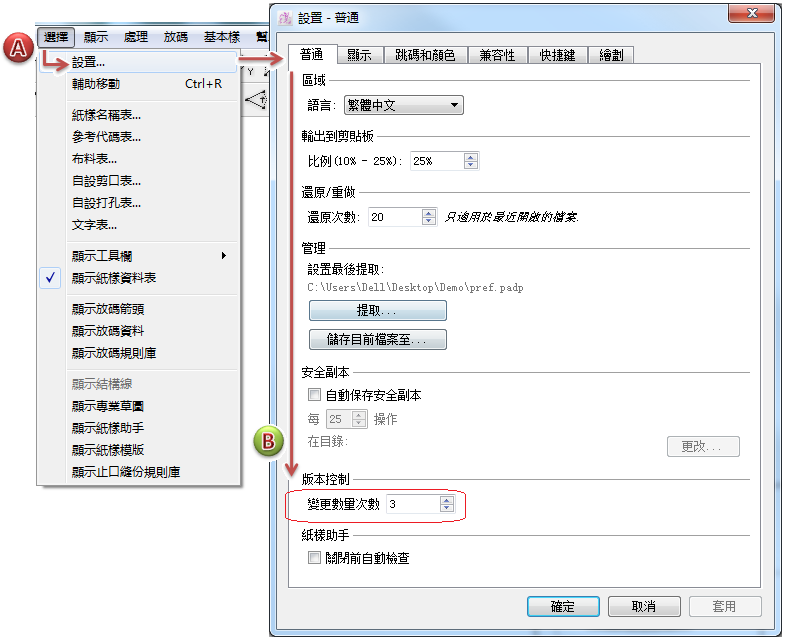

   作了修改后，重複步驟去點擊 [變更儲存] , 則可儲存多個變更集，最多為3個. 可在這裡設置：

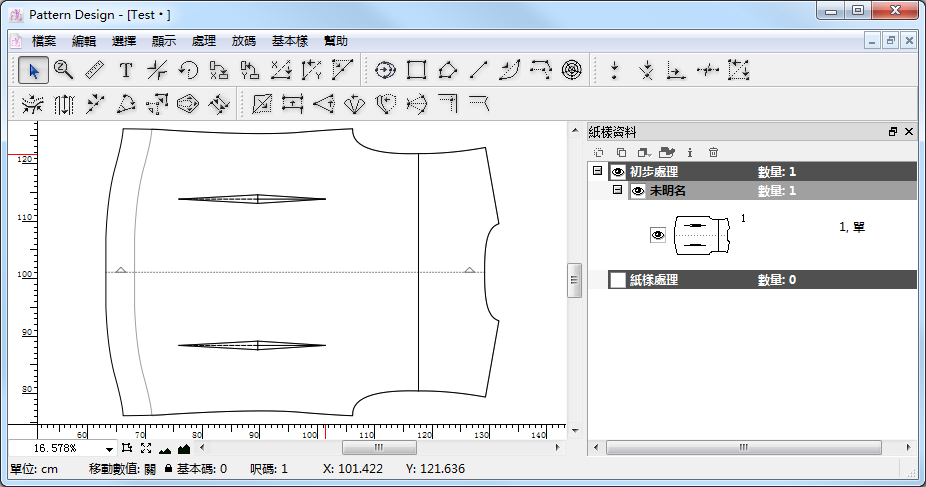

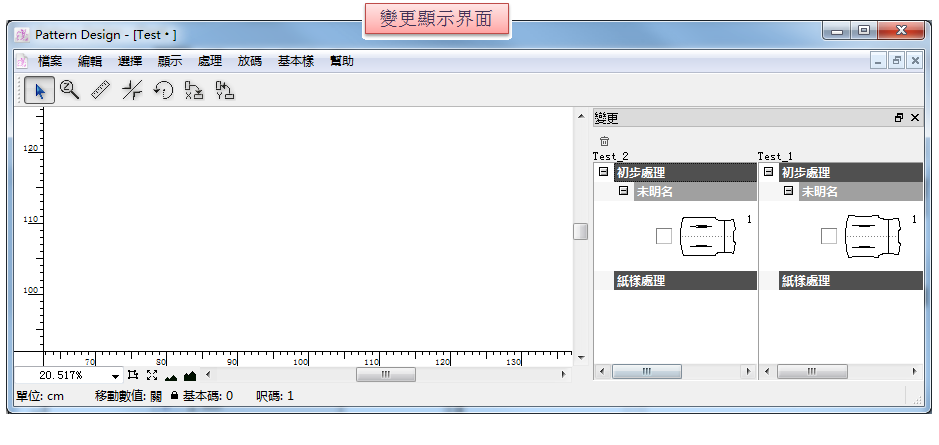

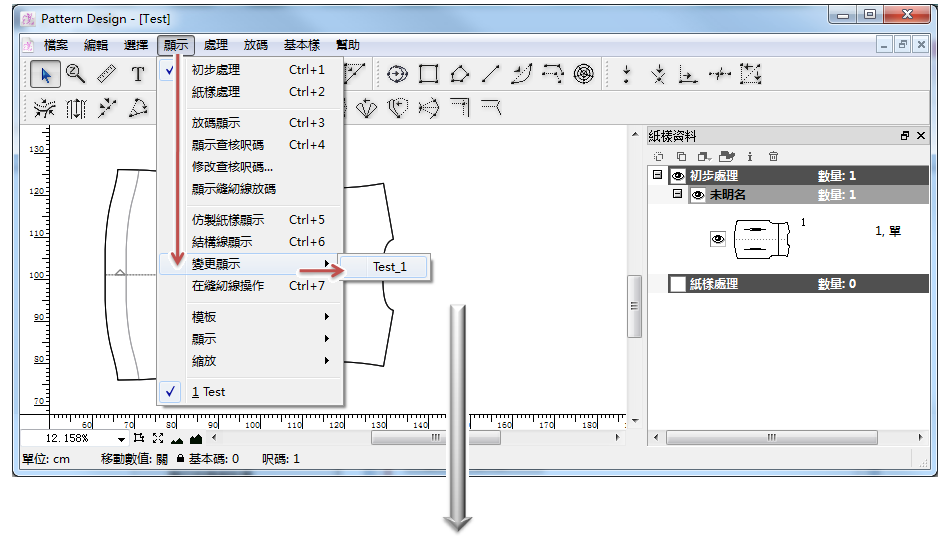

3. 移動鼠標到 [處理] 菜單下的 [變更顯示] , 點擊上一步存儲的變更集Test_1, 轉到變更顯示界面. Test_2為修改后的當前最新的檔案, Test_1為修改前的變更集

   Note

   修改后的當前最新的檔案永遠為最後一個, 假如儲存了兩個變更集Test_1 & Test_2, 則修改后的當前最新的檔案為Test_3

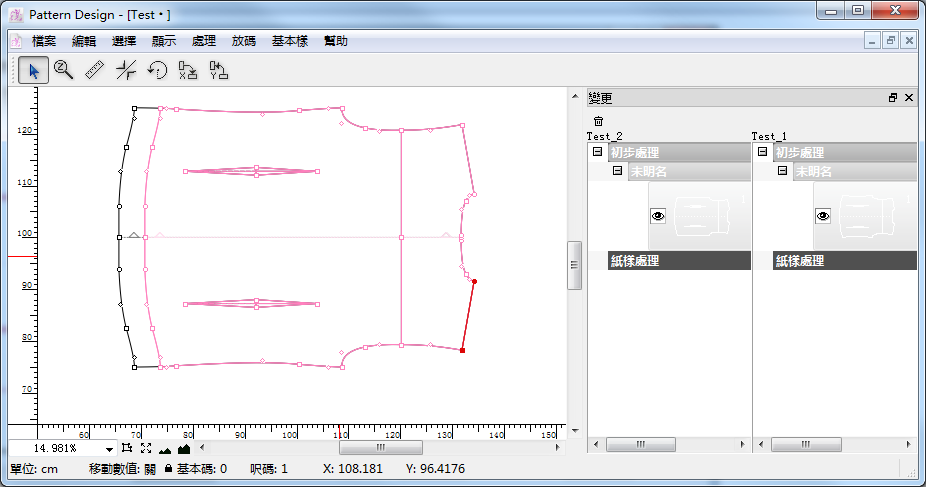

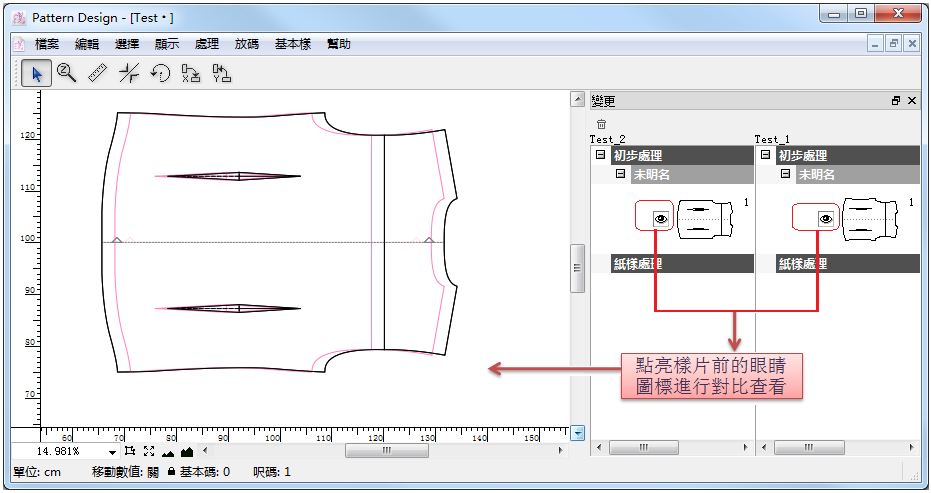

4. 點亮側邊欄樣片前面的眼睛圖標, 樣片顯示於工作區域並默認中心點對齊. 黑色顯示為Test_2 (修改后的當前最新的檔案), 紅色顯示的為Test_1 (修改前的變更集)



   Note

   此幾個工具為目前變更顯示狀態下可用的工具, 可對樣片進行移動/ 測量/ 選轉 …

5. 用 游標工具移動樣片對齊查看修改, 或用 [處理] 菜單下的 [排列紙樣…] 來對齊查看修改

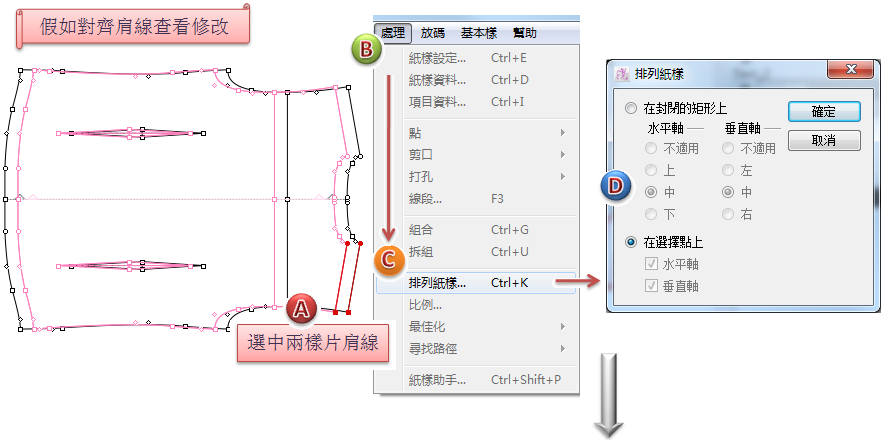

   例如用 [排列紙樣…] 來對齊查看：





Note

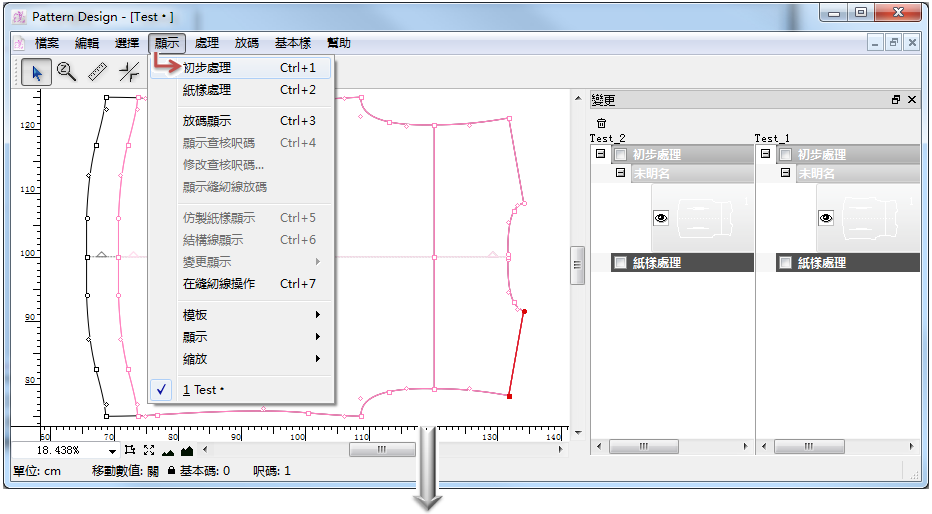

點擊 [顯示] 菜單下的 [初步處理] / [紙樣處理] 則可由變更顯示界面返回到平常的紙樣繪製界面

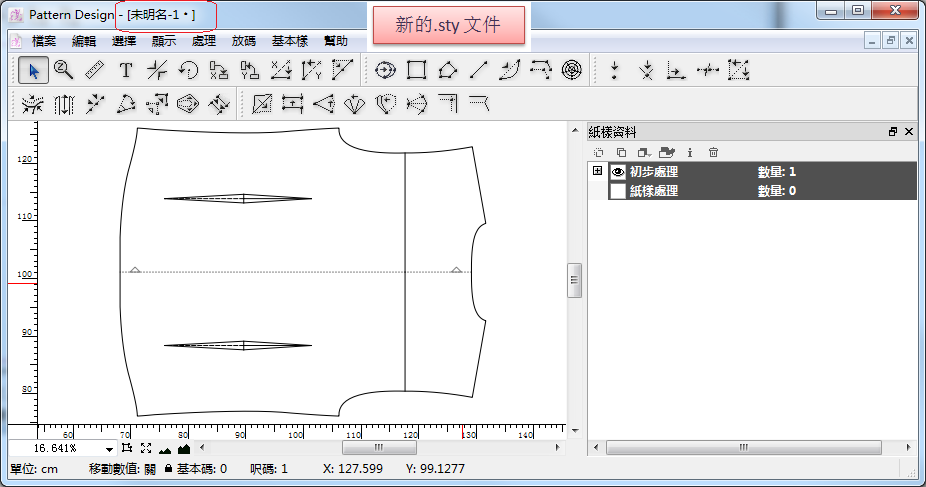

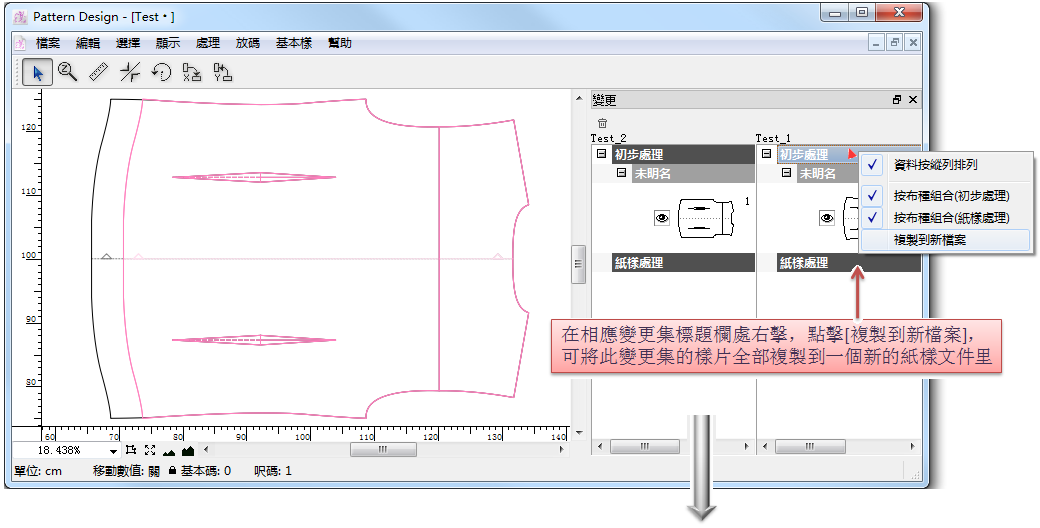

將變更集複製到一個新的.sty 文件里

將光標移至相應的變更集標題欄處, 點擊 [複製到新的檔案], 此時界面會跳轉到新的.sty 文件界面, 所選變更集的全部樣片都被粘貼至此新的.sty 文件里.

新增同步線段工具

運用此工具，可模擬省 / 褶閉合狀態, 或樣片縫合狀態, 將樣片線條修順.

Note

使用此功能前可先開啟底影功能, 以便修順時進行前後修改對比.

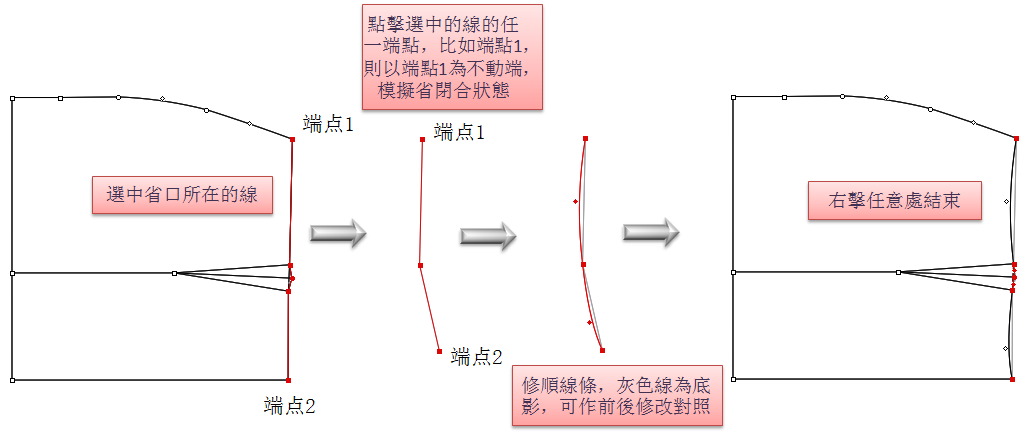

模擬省閉合, 修順樣片線條

1. 選擇對象（省開口所在的線）

2. 點選 工具

3. 左擊所選線段的兩端點中的任意一點（則點擊的此點為不動點）

4. 此時已呈現省閉合狀態, 可進行線條的修順 (假如呈現的樣片太小不便於修改, 可按住鍵盤空格鍵滑動鼠標滑輪將樣片放大顯示再行修改)

   Note

   可通過此兩種方式進行修改：

   1. 點擊以選中需要移動修改的點不放鼠標拖曳到需要的位置釋放鼠標; 或直接對著直線點擊鼠標左鍵不放, 將直線拖彎.

   2. 選中需要移動修改的點, 按鍵盤上的上下左右箭頭鍵進行微調.

5. 修順樣片線條, 任意處右擊以結束

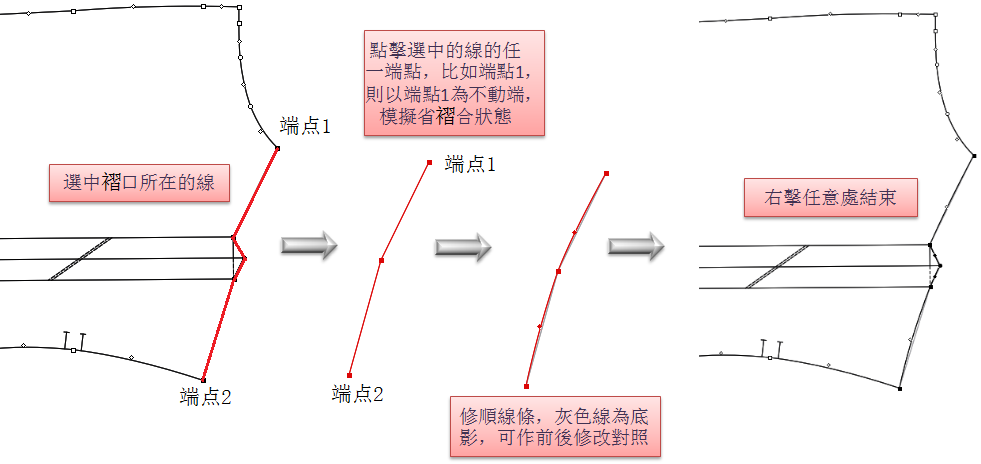

模擬褶閉合, 修順樣片線條

1. 選擇對象（褶開口所在的線）

2. 點選 工具

3. 左擊所選線段的兩端點中的任意一點（則點擊的此點為不動點）

4. 此時已呈現省閉合狀態, 可進行線條的修順 (假如呈現的樣片太小不便於修改, 可按住鍵盤空格鍵滑動鼠標滑輪將樣片放大顯示再行修改)

   Note

   可通過此兩種方式進行修改：

   1. 點擊選中需要移動修改的點不放鼠標拖曳到需要的位置釋放鼠標; 或直接對著直線點擊鼠標左鍵不放, 將直線拖彎.

   2. 選中需要移動修改的點, 按鍵盤上的上下左右箭頭鍵進行微調.

5. 修順樣片線條, 任意處右擊以結束

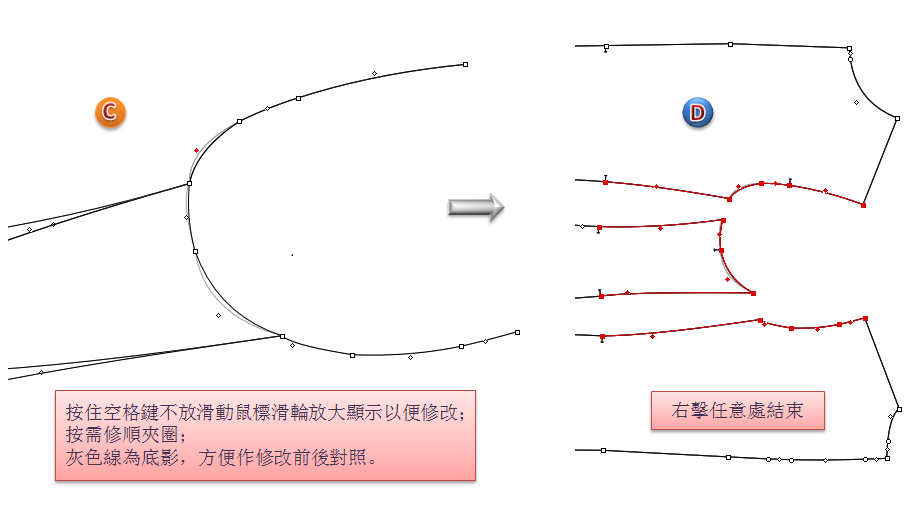

模擬樣片縫合, 修順樣片線條

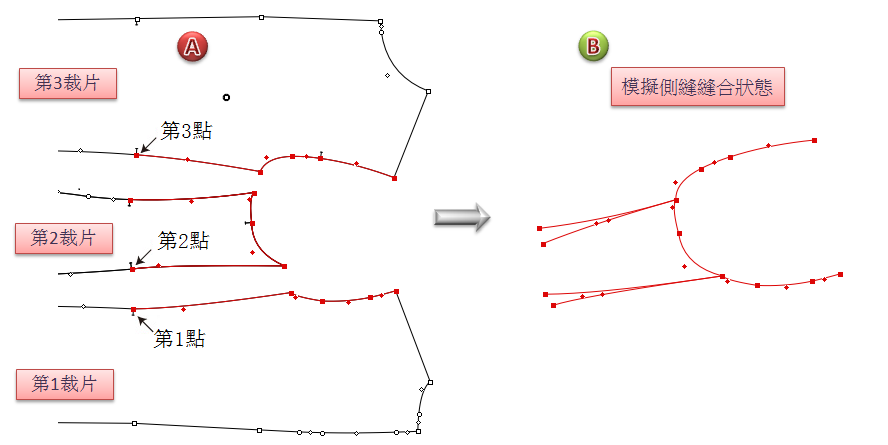

例如模擬縫合側縫, 修順夾圈：

1. 先選擇需要拼接和修順的線條

2. 點選 工具

3. 依次點擊第1點(第1裁片的點), 第2點(第2裁片的點), 第3點…

4. 此時已呈現側縫縫合狀態, 可對夾圈進行修順動作 (假如呈現的樣片太小不便於修改, 可按住鍵盤空格鍵滑動鼠標滑輪將樣片放大顯示再行修改)

   Note

   可通過此兩種方式進行修改：

   1. 點擊選中需要移動修改的點不放鼠標拖曳到需要的位置釋放鼠標; 或直接對著直線點擊鼠標左鍵不放, 將直線拖彎.

   2. 選中需要移動修改的點, 按鍵盤上的上下左右箭頭鍵進行微調.

5. 修順夾圈后, 任意處右擊以結束





新增荷葉領工具

幫助客戶快速繪製荷葉邊或A字裙樣片，加快打版速度.

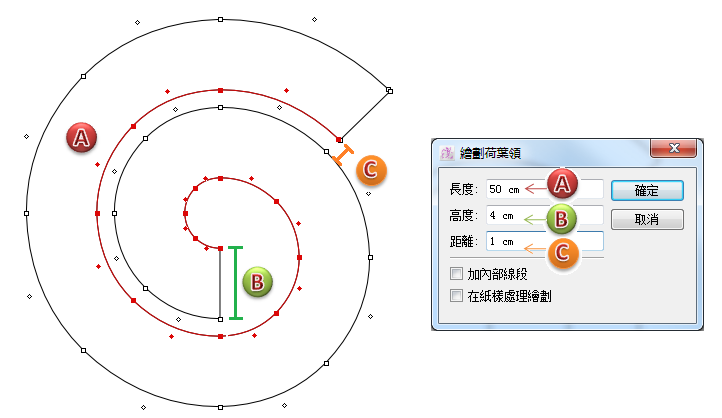

繪製荷葉邊

1. 點選 荷葉領工具

2. 在需要繪製荷葉邊的位置左擊一下

3. 在出現的對話框內輸入具體荷葉邊數值, 點擊 [確定]



繪製A字裙

操作步驟同上 [繪製荷葉邊] 的步驟：

Note

加內部線段 ：繪製成為樣片的內部線, 單一線段可刪除.

在紙樣處理繪製 ：直接繪製成為紙樣處理層面樣片.

新增 [添加圖片…] 功能

允許用戶直接在樣片上添加圖片, 方便用戶直接將印花、繡花等圖樣直接添加到樣片上. 可直接送出繪圖打印, 從而摒棄分別將樣片和圖片打印出來再手工粘貼的低效做法.

支持添加的圖片格式為：

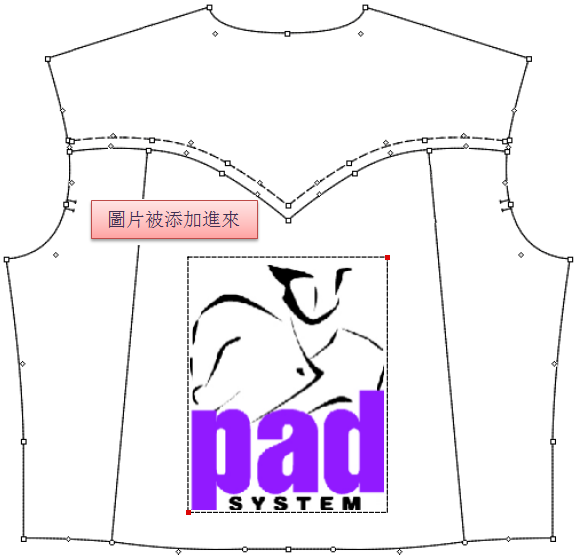

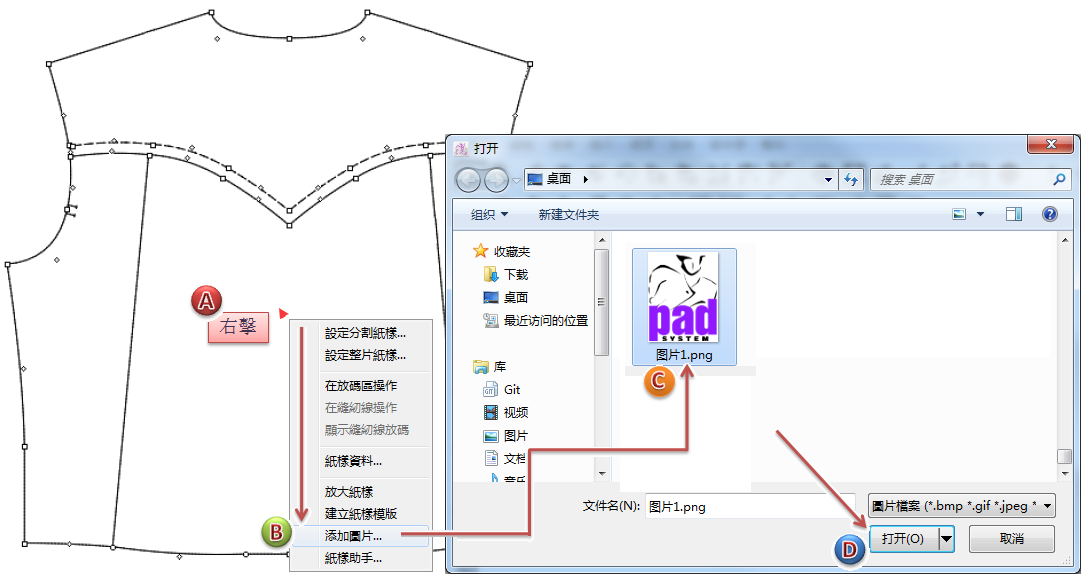

如何添加圖片于樣片上

1. 在樣片需要添加圖片的位置右擊鼠標, 點擊右鍵下拉菜單的 [添加圖片…]

2. 調出對話框, 去到具體儲存路徑下, 選擇要添加進來的圖片后點擊 [確定]

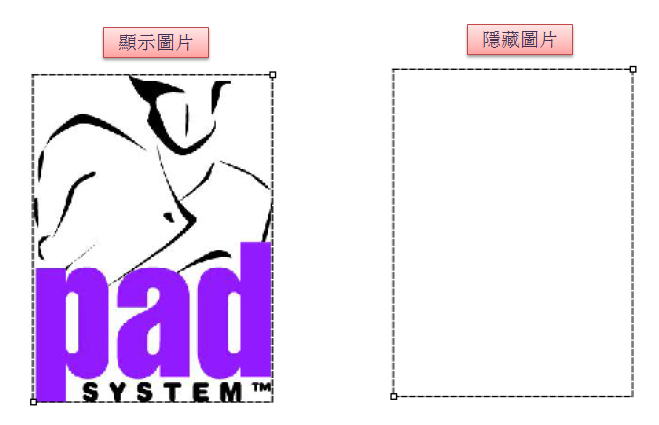

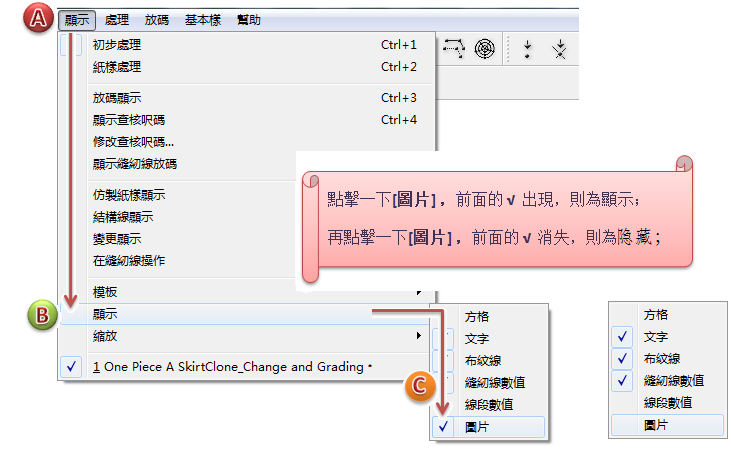

如何顯示 / 隱藏圖片

在 [顯示] 菜單下的 [顯示] —— [圖片] 一項允許您在工作區域顯示 / 隱藏圖片：

勾選 [圖片] 一項則為顯示圖片;

不勾選 [圖片] 一項則為隱藏圖片.

如何改變圖片的位置

添加進來的圖片, 假如位置不對 / 要移動位置, 可這樣操作：

ａ．指示標工具下, 選中圖片, 按住鼠標左鍵不放拖動圖片到到所需位置再釋放鼠標.

ｂ．指示標工具下, 選中圖片, 使用鍵盤 (上、下、左、右) 箭頭移動圖片到所需位置.

Note

如何旋轉圖片

可對圖片進行隨意的旋轉, 或者按預設的每N° (N°為15°的倍數) 旋轉, 或者以精確的角度旋轉.

隨意旋轉旋轉圖片

1. 選擇想要旋轉的圖片

2. 點選 工具

3. 點擊不動點 (即係軸心點), 再點擊任意處不放鼠標進行拖曳旋轉

4. 釋放鼠標

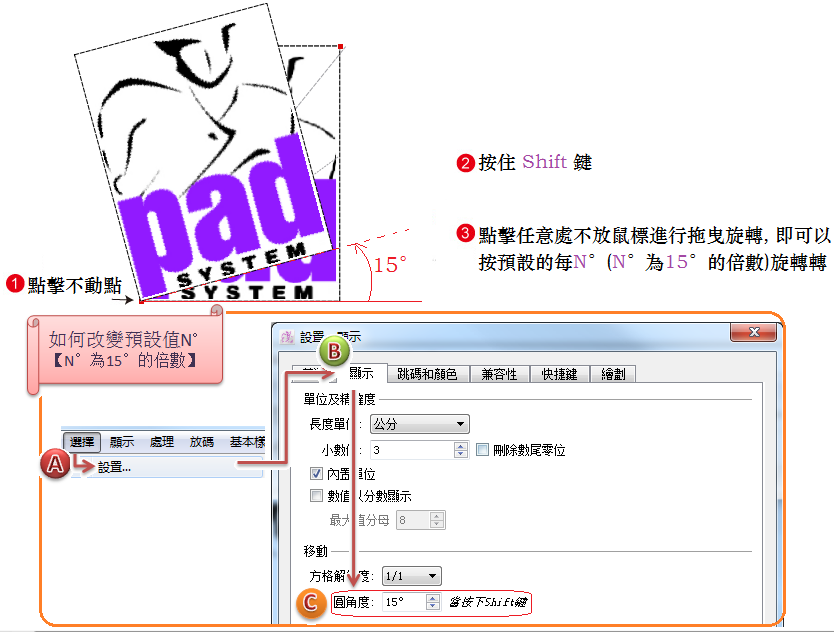

每N°旋轉旋轉圖片

1. 選擇想要旋轉的圖片

2. 點選 工具

3. 點擊不動點 (即係軸心點), 按住 Shfit鍵 不放, 再點擊任意處不放鼠標進行拖曳旋轉, 即可以按預設的每N° (N°為15°的倍數)旋轉

4. 釋放 Shfit鍵 和鼠標

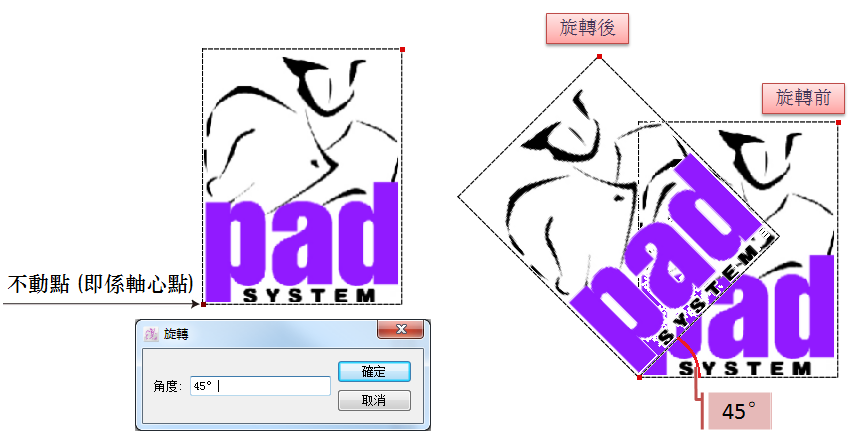

以精確的角度旋轉

1. 選擇想要旋轉的圖片

2. 點選 工具

3. 按著 Alt (Windows)或 Option (Mac)鍵不放, 點擊不動點 (即係軸心點)

4. 在出現的對話框內輸入度數後, 按 [確定]

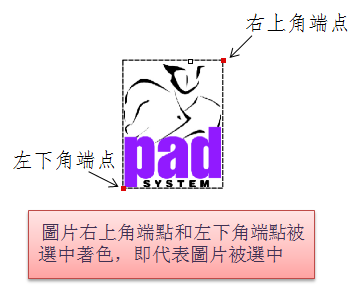

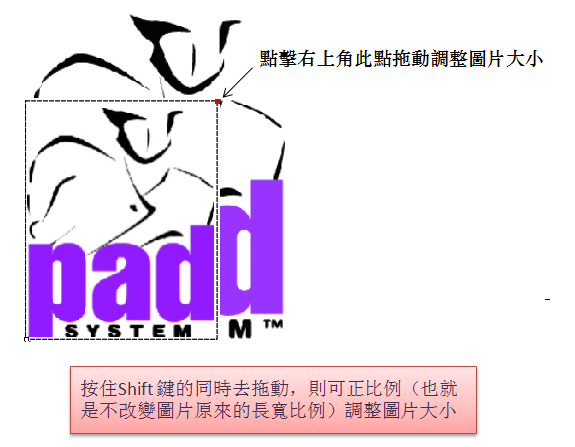

如何調整圖片的大小

1. 點選 工具

2. 選擇想要旋轉的圖片

3. 左擊 左上角的端點 / 右上角端點 不放鼠標進行拖動, 則可隨意調整圖片大小

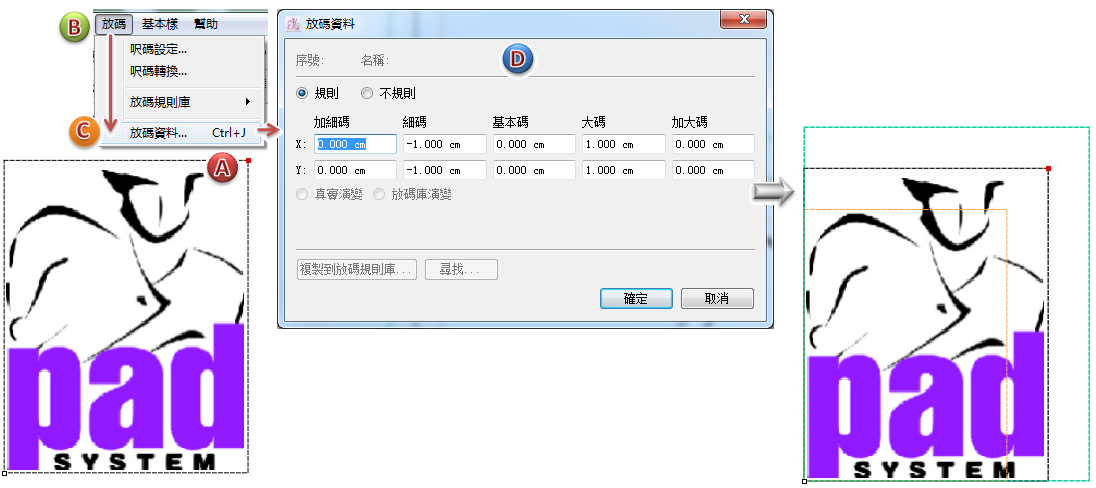

如何對圖片進行放碼操作

允許對圖片左下角規則點和右上角規則點添加放碼值放碼.

具體操作步驟：

1. 選中圖片需要放碼的點(比如右上角規則點)

2. 點擊菜單 [放碼]——[放碼資料…] 調出放碼資料對話框

3. 輸入具體的放碼檔差數值, 點擊 [確定]

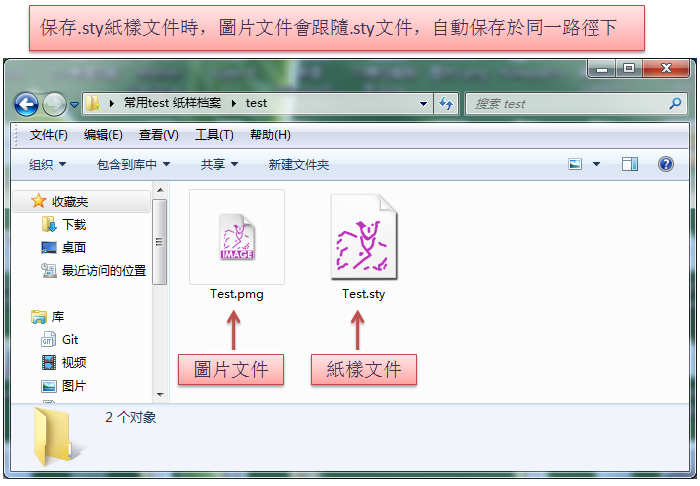

保存圖片文件

當您保存紙樣檔案.sty 文件時, 圖片文件會跟著自動保存於同一路徑下 (紙樣文件和圖片文件需在同一目錄下). 圖片文件的格式為.pmg, 如下圖所示：

丟失的圖片文件

如下三種情況時:

1. 改變了.sty 紙樣文件的名稱;

2. 改變了.pmg 圖片文件的名稱;

3. .sty 紙樣文件和 .pmg 圖片文件不在同一路徑下 (搬移文件出錯或者傳送文件時漏傳文件所致)

會導致圖片文件丟失 (也就是: 打開紙樣檔案時，讀取不到相應的圖片文件) 提示對話框如下：

繼續 – 手動去選擇相應的圖片文件

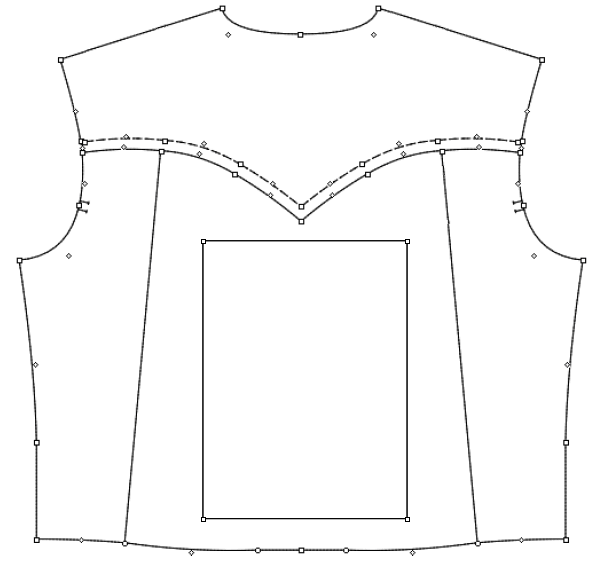

取消 – 關閉對話框, 將會顯示一個方形來代替顯示圖片的位置.

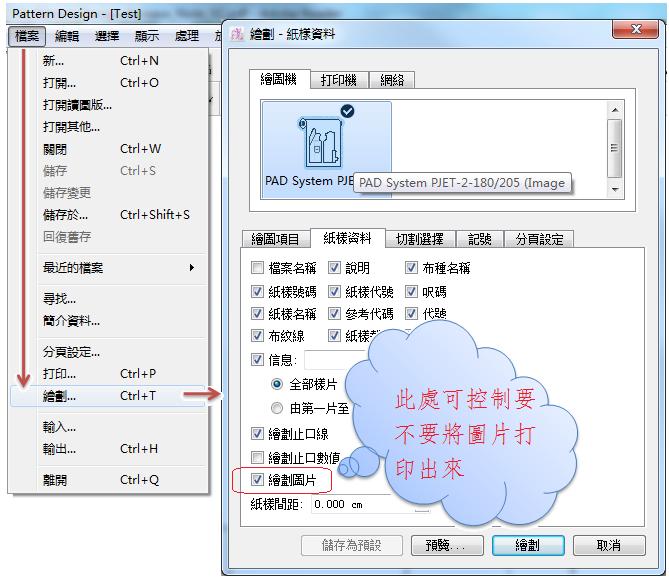

打印圖片

直接打印紙樣的同時將樣片上的圖片也打印出來.

Note

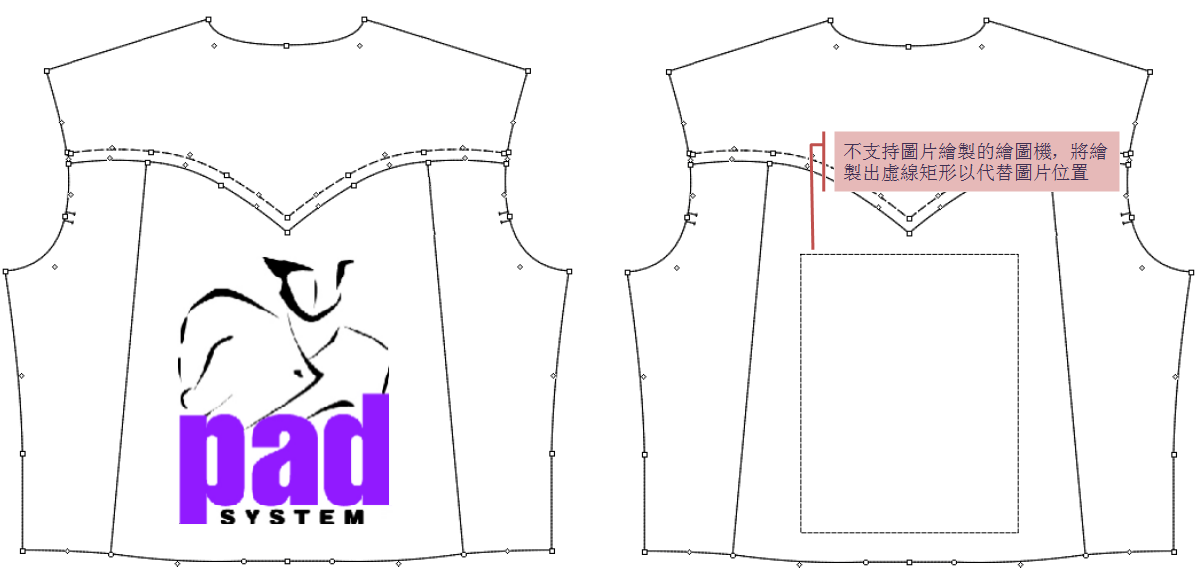

目前我們PAD的OEM繪圖機 & HP（惠普）打印機, 均可打印樣片出來的同時將圖片也列印出來. 其他不支持圖片繪製的繪圖機則只能將圖片框架印出來.

帶有圖片文件的紙樣文件輸出為其他格式

帶有圖片文件的紙樣文件輸出為其他格式：DXF-AAMA ; DXF-ASTM ; Illustrator(.txt) ; 绘图档案(.plt) , 則樣片上的圖片將被轉成矩形顯示：

優化結構線

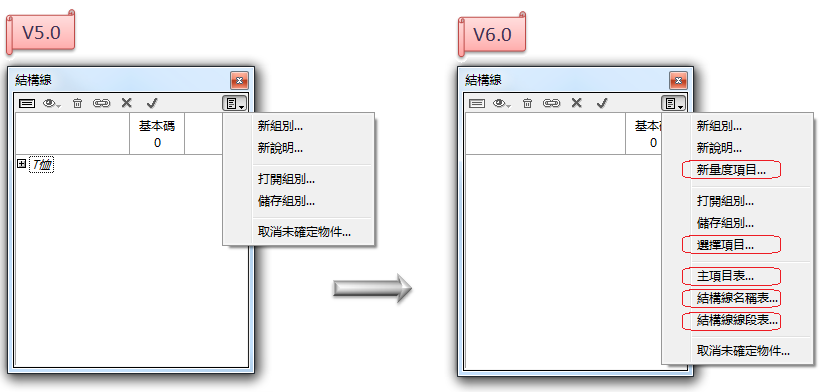

—— 允許用戶預設常用的名稱目錄, 以方便調用.

—— 簡化設定結構線的步驟.

—— 增加創建內部結構線之功能.

—— 新增 [量度項目] (簡體版為[尺碼表]).

預設常用的名稱目錄

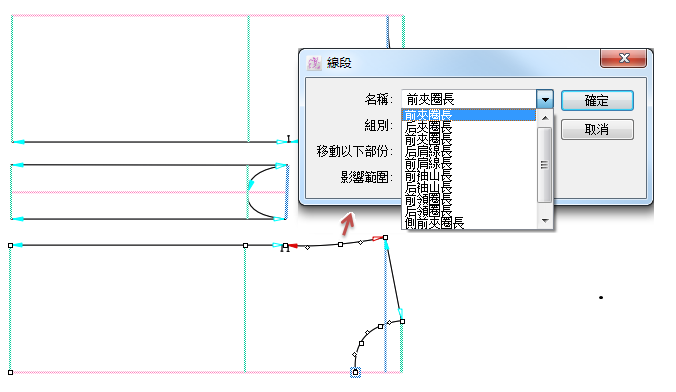

結構線線段表 (結構線線段目錄)

將常用的結構線線段名稱預設儲存好, 待設定結構線線段時直接調用而無需書寫：

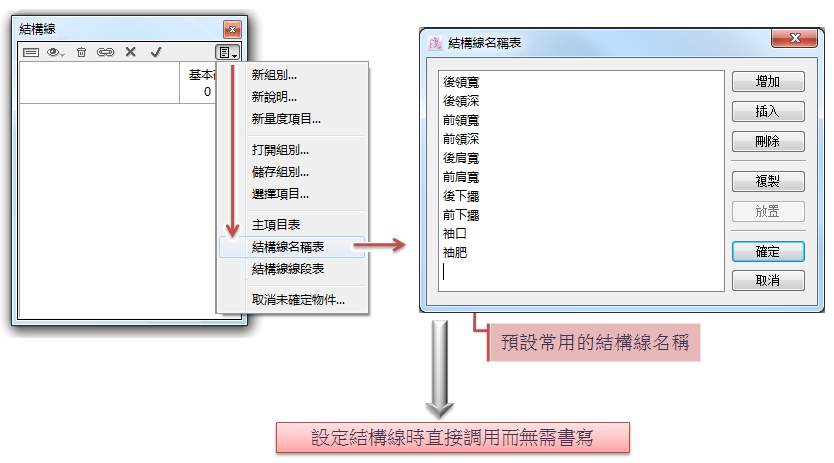

結構線名稱表 (結構線名稱目錄)

將常用的結構線名稱預設儲存好, 待設定結構線時直接調用而無需書寫：

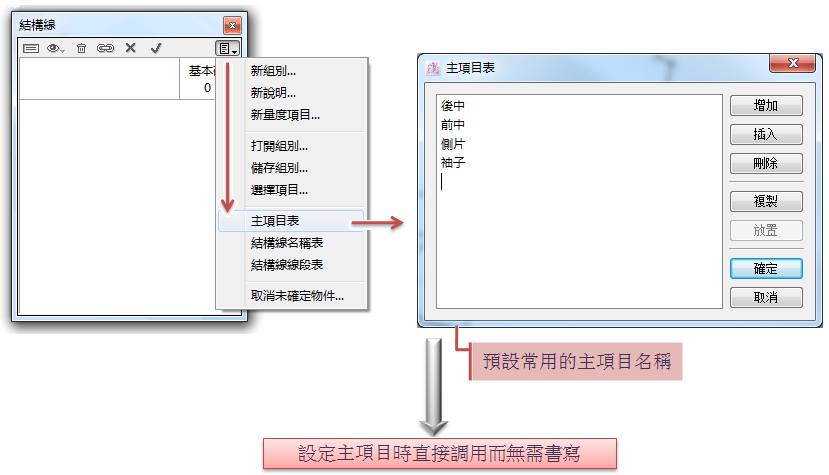

主項目表 (主項目目錄)

將常用的主項目名稱預設儲存好, 待設定主項目 (中線) 時直接調用而無需書寫：

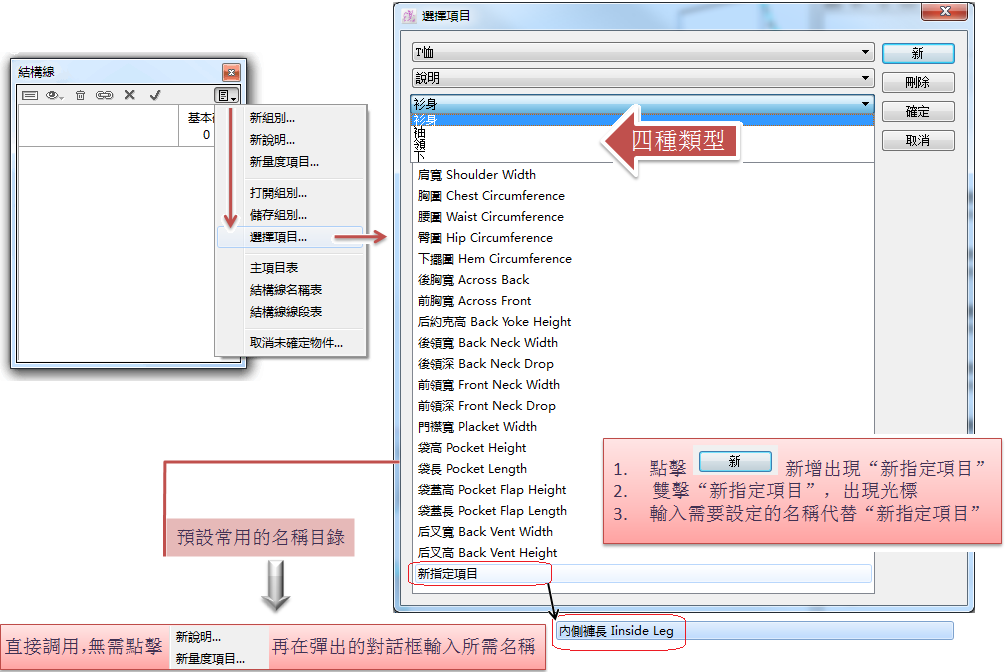

選擇項目…(選擇規格表…)

將常用的四个类型( 衫身; 袖; 領; 下{下裝} )的名稱預設儲存好, 預設的此些名稱可用於：

a.[指定項目] (簡體版為[規格]) 之下

b.[量度項目] (簡體版為[尺碼表]) 之下

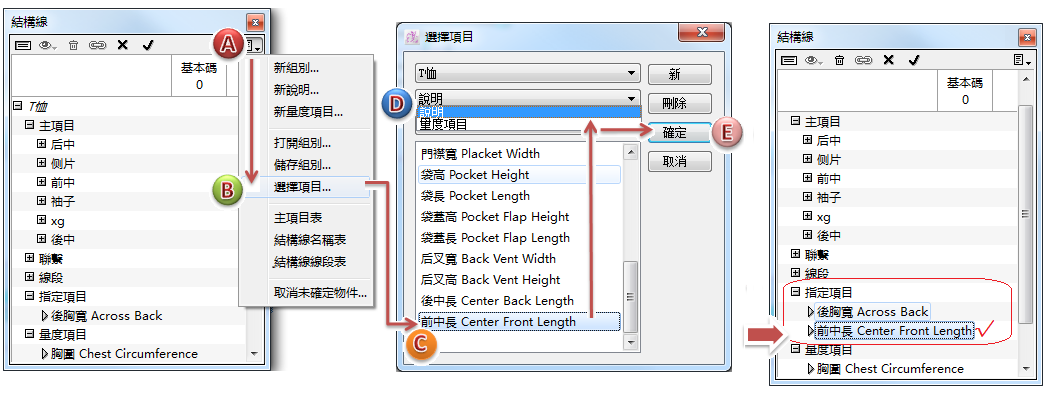

如何調用：

1. 打開 [選擇項目] 對話框

2. 選中需要的名稱

3. 選擇需要落入使用的欄位, [指定項目] 抑或是 [量度項目]

4. 點擊 [確定], 則所選名稱落入相應欄位

比如调用名称落入 [指定項目] (簡體版為[規格]) 之下：

簡化設定結構線的步驟

自動生成結構線

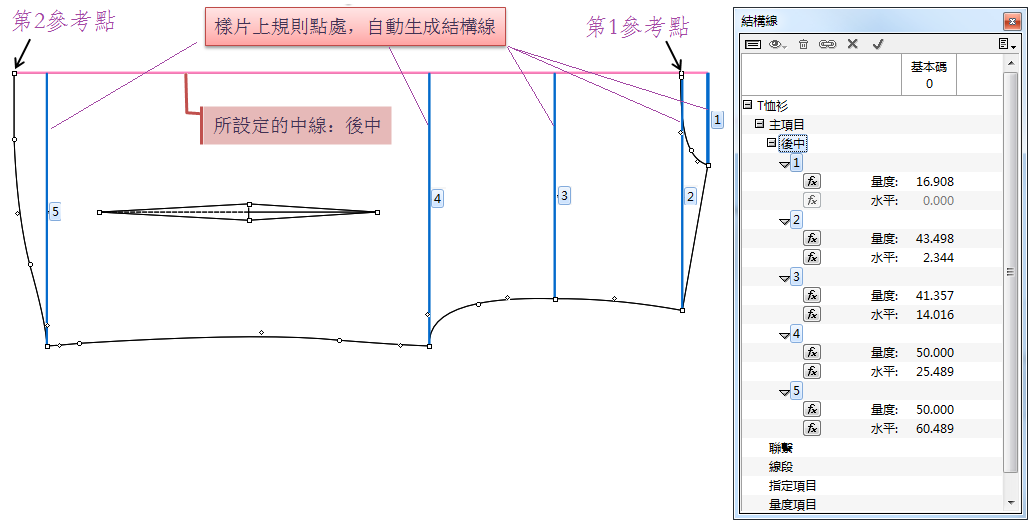

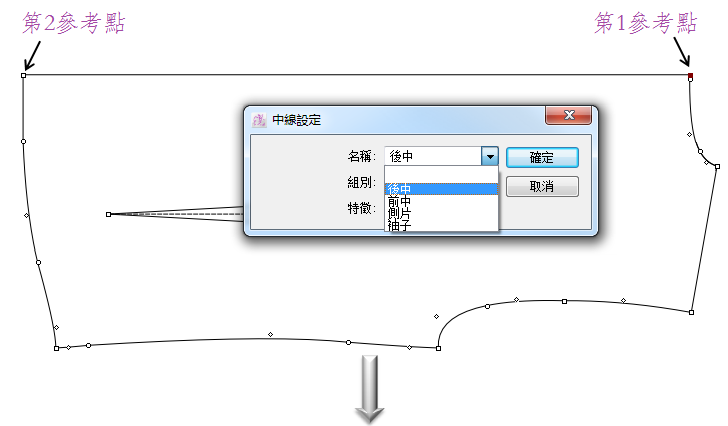

設定中線之後, 自動生成結構線, 并依據所點擊的中線設定時點擊的兩個參考點(如下圖第1參考點和第2參考點), 由第1參考點往第2參考點方向自動生成的結構線依次自動命名為1; 2; 3; 4; …

Note

樣片上為規則點之處則在設定中線時才自動生成結構線, 輔助點(標記點) / 彎點(控制點) 則不會在設定中線時自動生成結構線, 所以如不想相應的位置自動生成 / 不生成結構線, 則可先將相應的點改變為規則點 / 輔助點(標記點). 或者不事先處理點, 待自動生成結構線后, 再根據實際將不需要的結構線選中, 按 [Backspace] 鍵刪除掉.

舉例說明：

1. 激活需設定結構線的樣片

2. 點選 工具

3. 依次點擊第1參考點和第2參考點, 設定中線

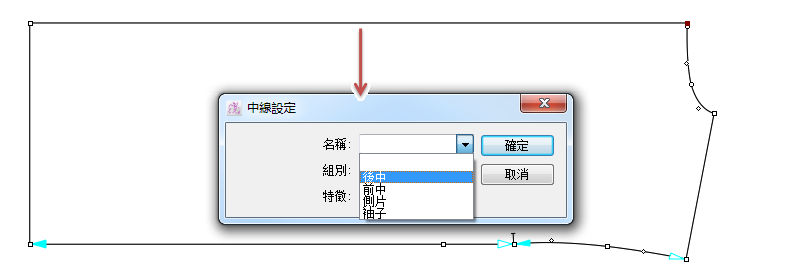

4. 在出現的中線設定對話框輸入中線名稱或者通過下拉菜單在事先維護儲存好的常用名稱中選擇所需名稱

5. 點擊 [確定], 則設定好中線 (粉色線), 并自動生成結構線 (藍色線)

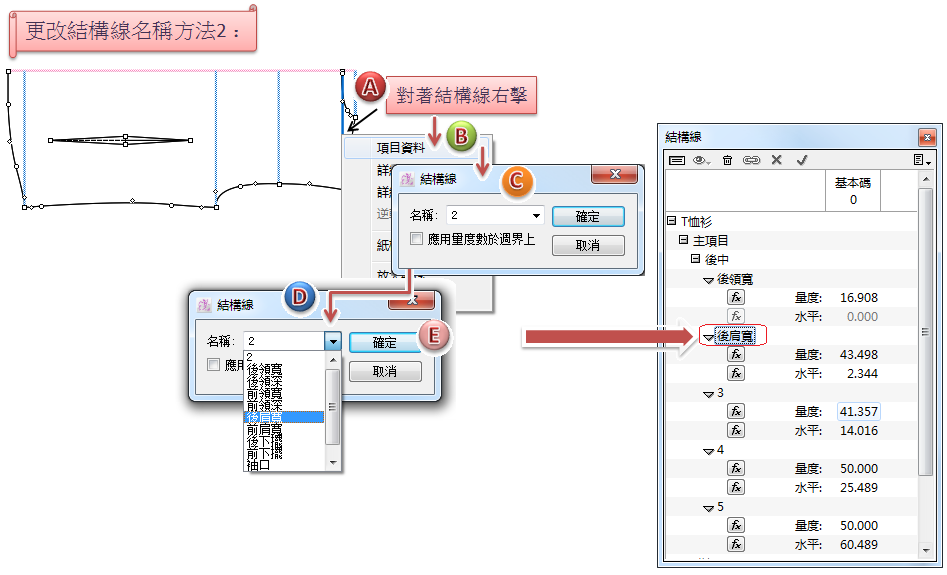

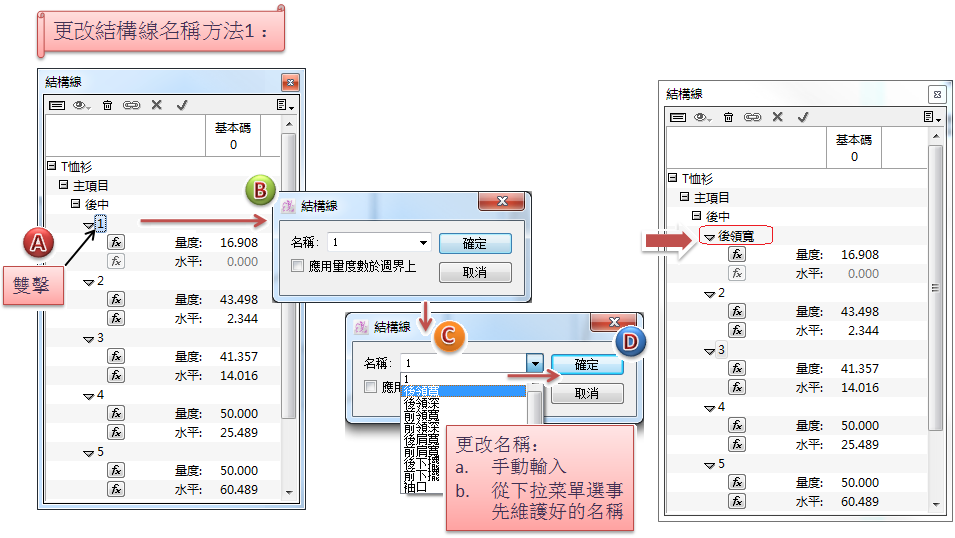

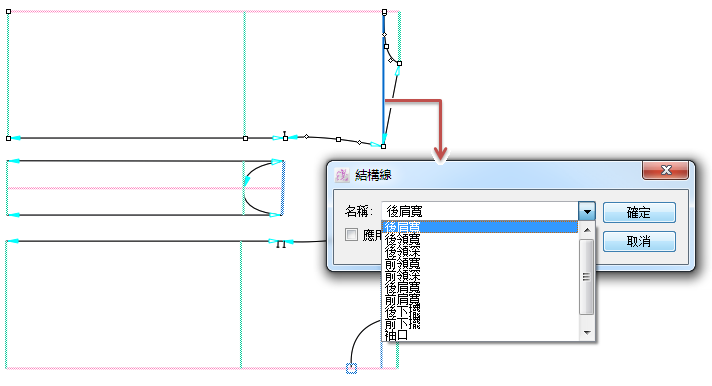

6. 可按需刪除不必要的結構線; 可按需雙擊結構線視窗自動命名的1; 2; 3; 4; … 在出現的結構線對話框更改此結構線的名稱 (如下圖 更改結構線名稱方法1 所示); 或者右擊相應結構線,並點擊下拉菜單的 [項目資料], 在出現的結構線對話框更改此結構線的名稱 (如下圖 更改結構線名稱方法2 所示).

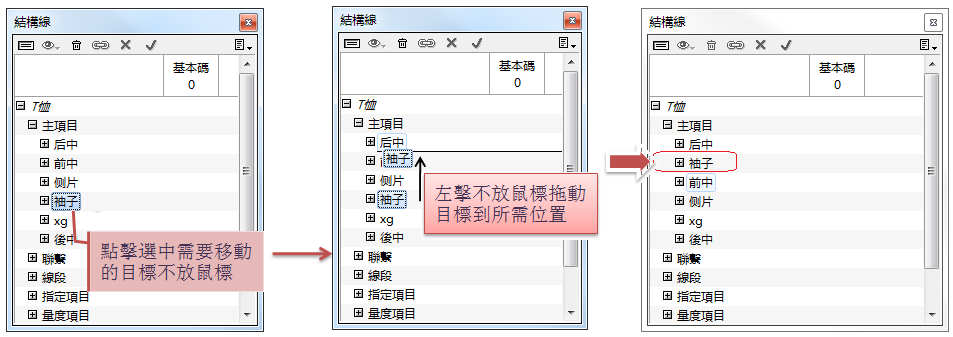

在結構線視窗自由排列結構線項目

可自由拖動更改結構線各項 (主項目; 聯繫; 線段; 指定項目; 量度項目) 里的項目的上下排列順序.

這樣操作：

1. 點擊需要移動的項目不放鼠標

2. 拖動到所需位置然後釋放鼠標



創建內部結構線

允許用戶對樣片的內部點 / 線創建內部結構線.

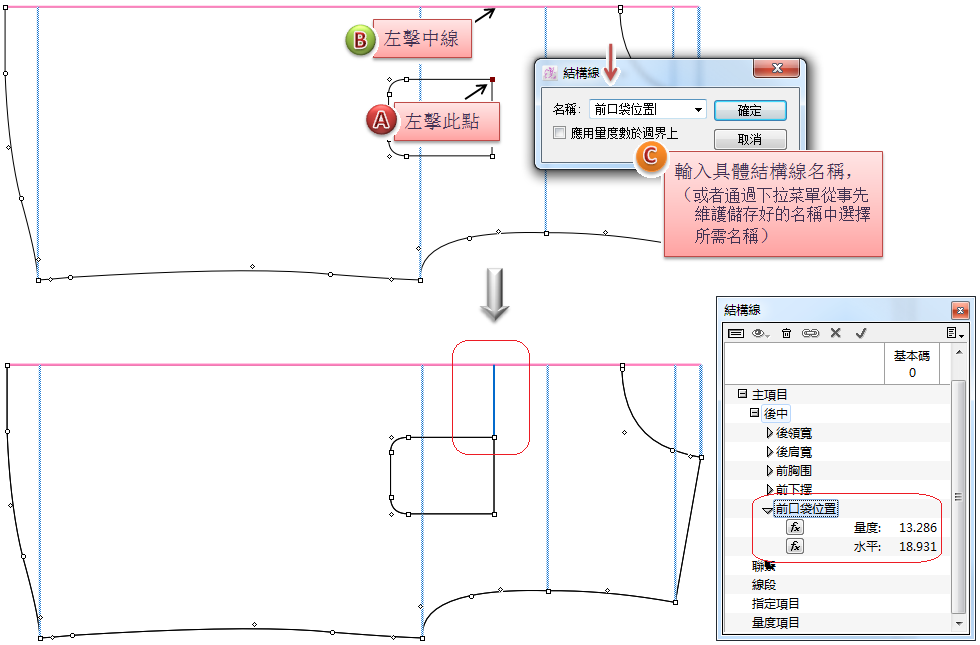

例如對如下前片的口袋作內部結構線：

1. 激活需設定結構線的樣片

2. 點選 工具

3. 點擊需作結構線的口袋定位點, 再點擊前片的結構線中線(粉色線)

4. 在出現的對話框輸入此內部結構線名稱, 點擊 [確定]

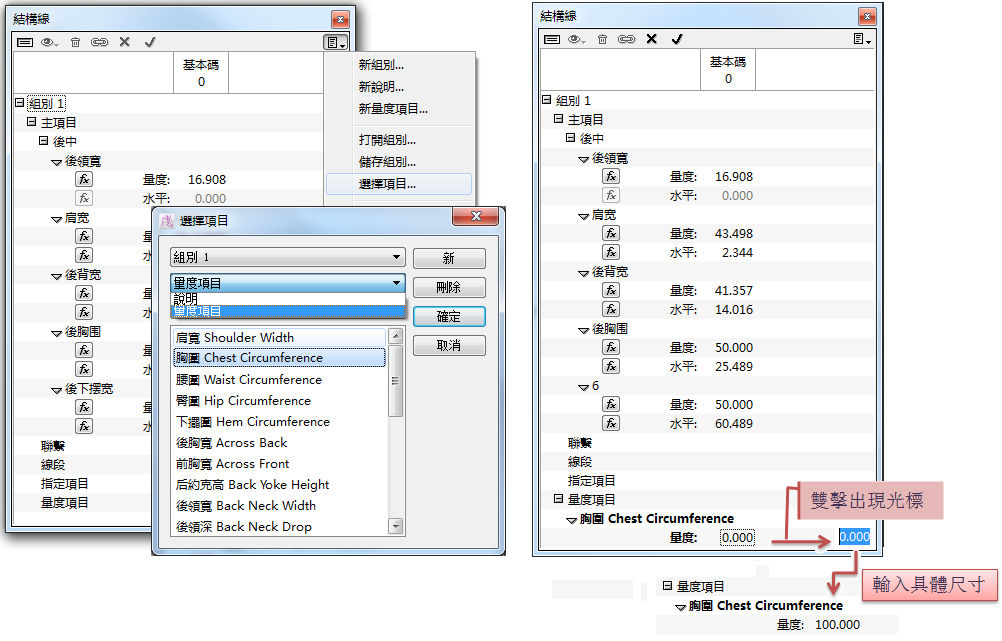

[量度項目] (簡體版為[尺碼表]

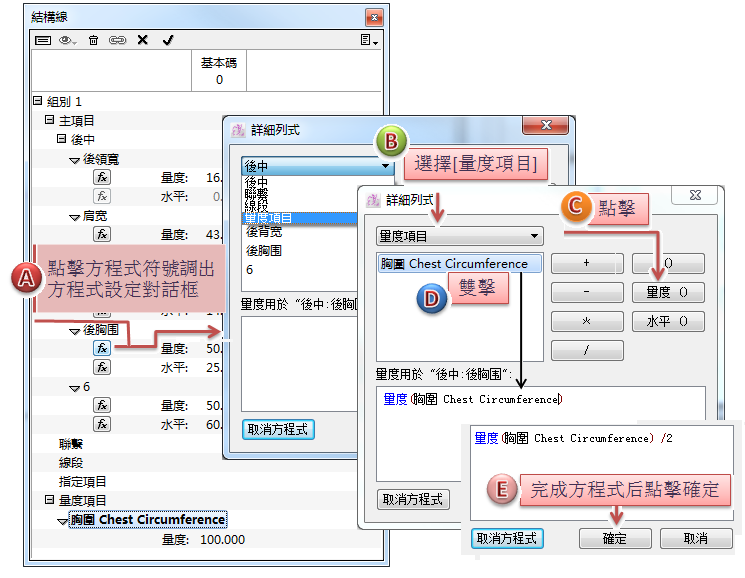

允許用戶將手上的尺寸表輸入到 [量度項目] 里, 可供其在做結構線時應用于相應的項目 (主項目; 聯繫; 線段; 指定項目) 的方程式上. 當用戶在[量度項目] 里改變所輸入的尺寸表的數據, 則相應的項目則會自動跟隨改動.

例如：

1. 在 [量度項目] 里设定输入其中一个尺寸 “胸圍” ：



2. 將第1步設定輸入的尺寸 “胸圍” , 應用于相應的項目的方程式上：

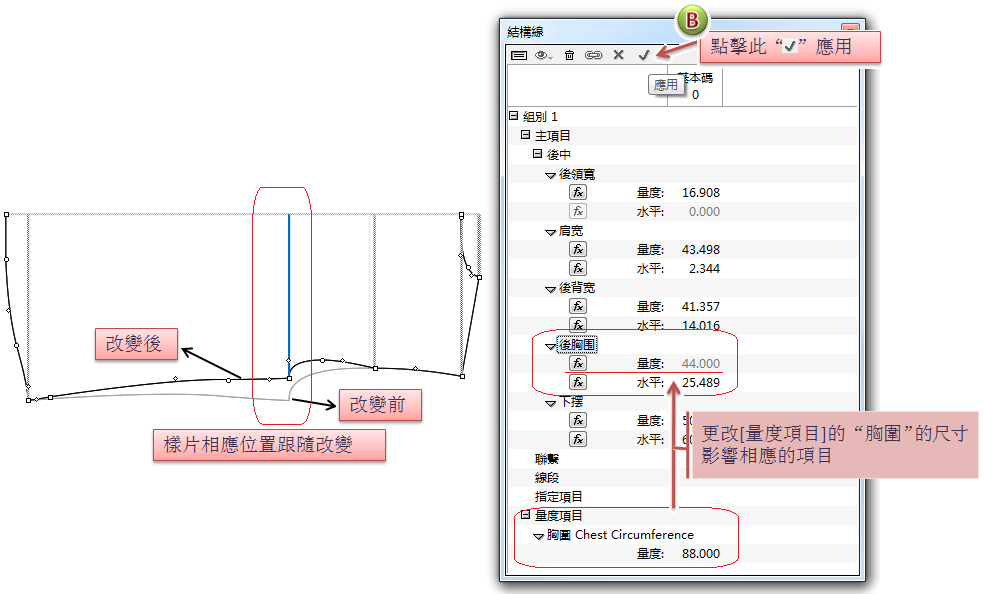

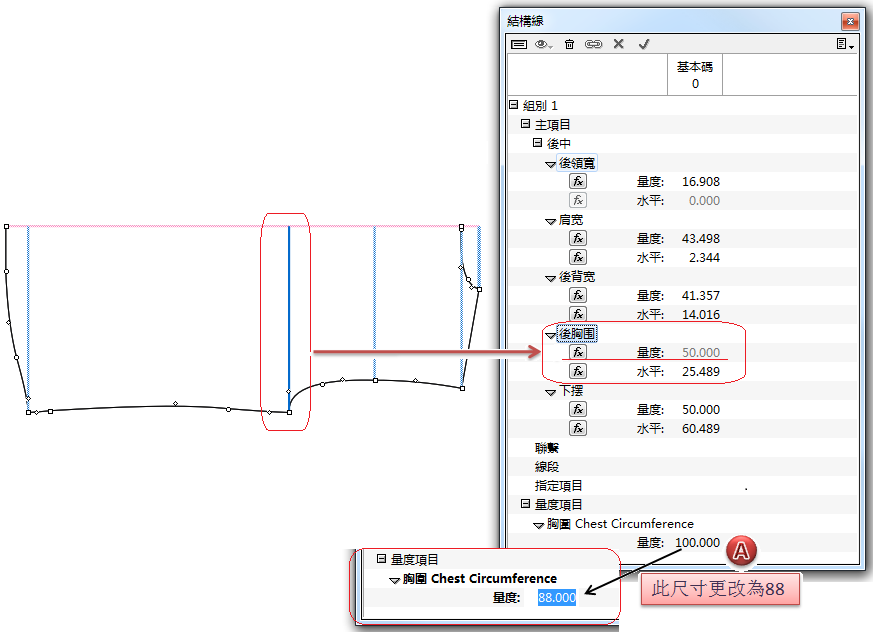

3. 改變 “胸圍” 的尺寸, 則直接影響相應項目從而改變樣片：





保持分割樣片和合併樣片的結構線

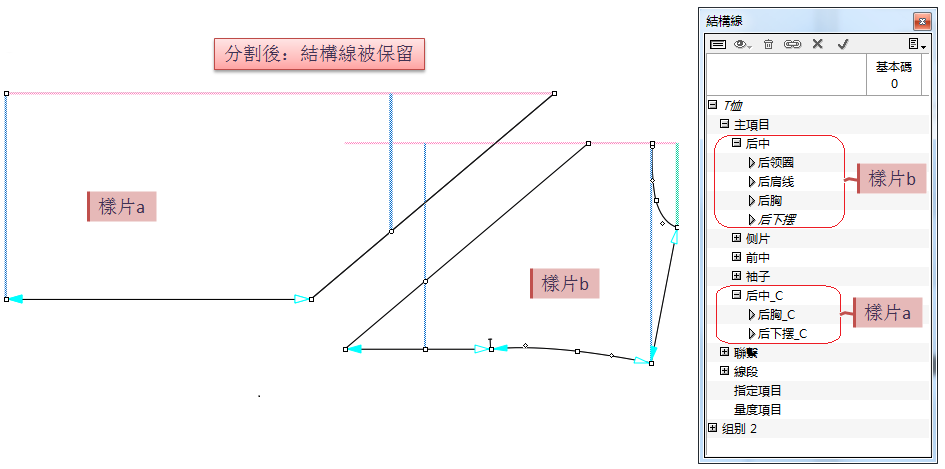

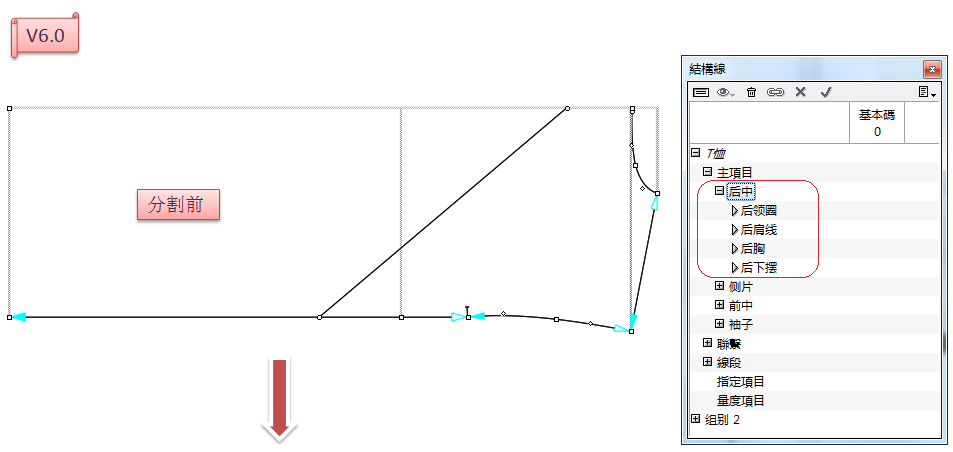

保持分割樣片的結構線

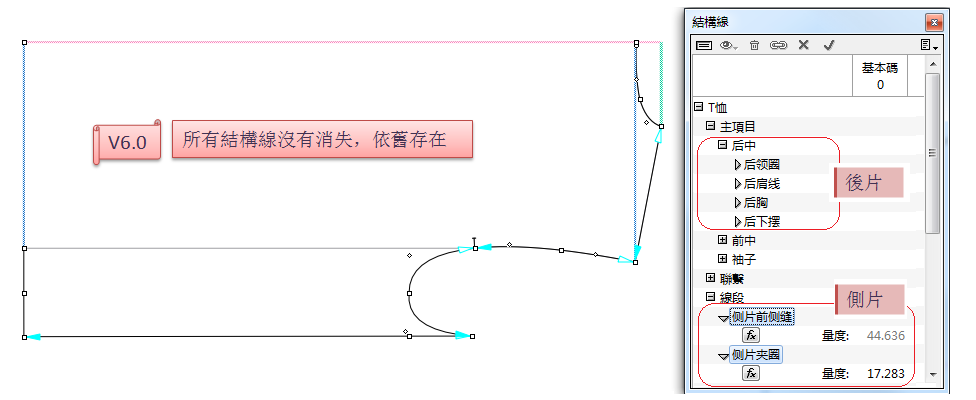

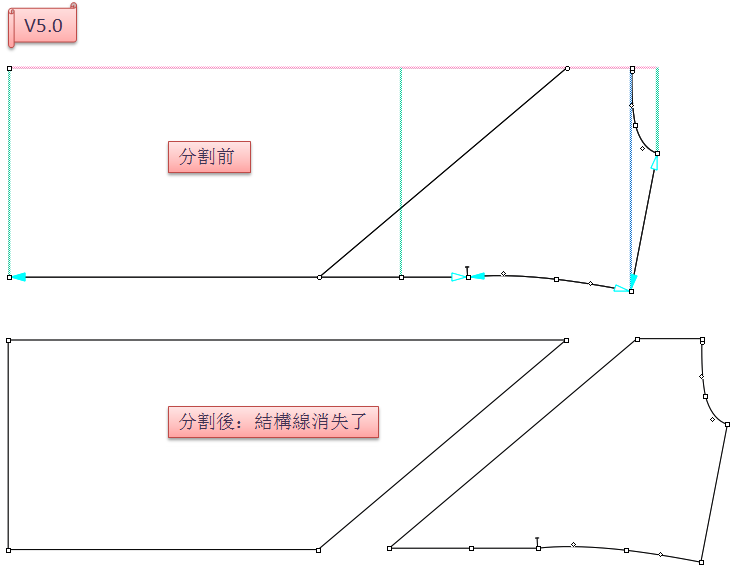

V5.0中, 設有結構線的樣片被分割成N塊樣片,切換到結構線顯示界面您會發現所有的結構線均被刪除了. V6.0作了相應優化加強, 被分割了的樣片的結構線會被保留下來.

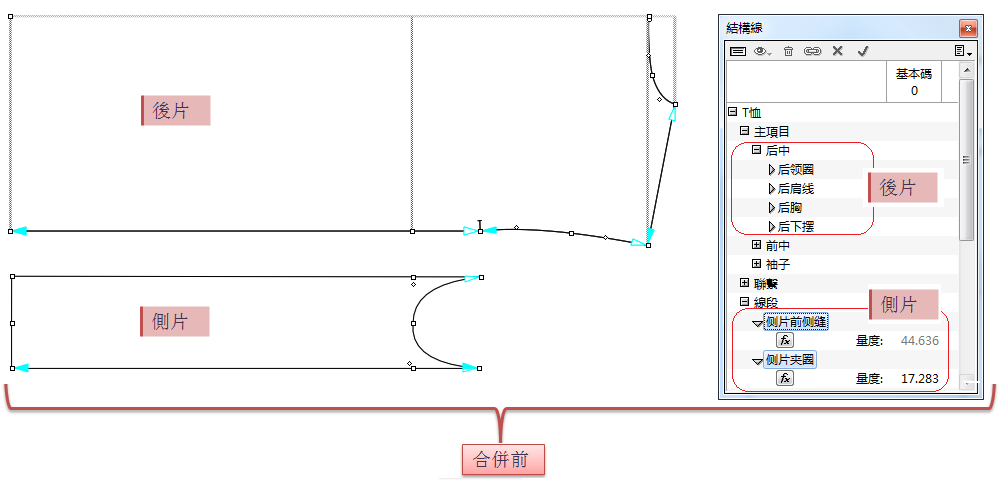

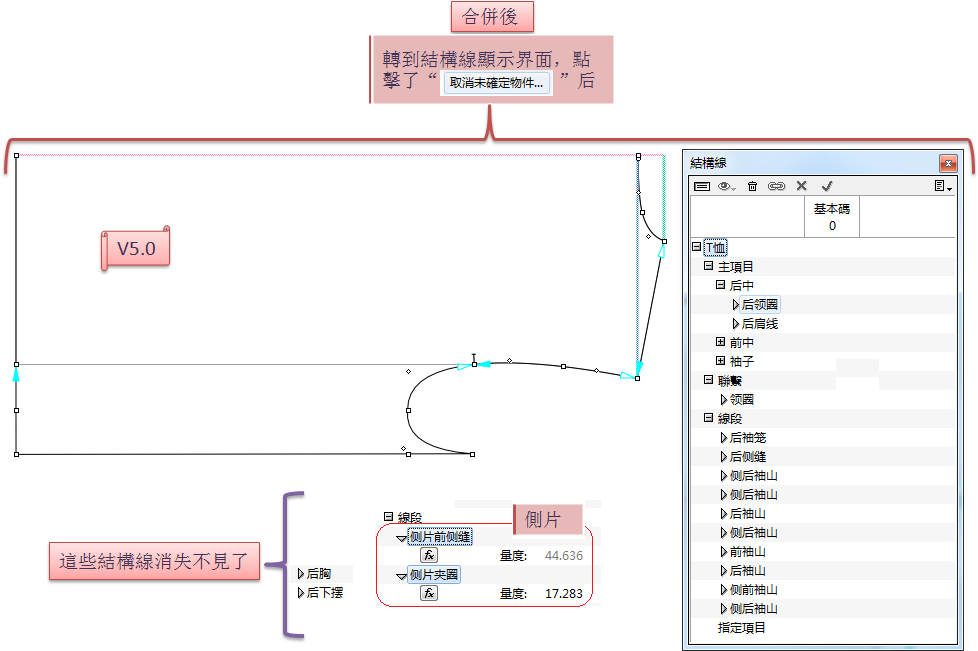

保持合併樣片的結構線

當分別設有結構線的N塊樣片, 被合併成一塊樣片後, V5.0版本則會丟失部分結構線, V6.0則優化加強此方面的功能,保留合併樣片的結構線

簡化工具

—— 將圓形工具 和橢圓形工具 合併成一個工具 橢圓形 / 圓形

—— 將紙樣結合工具 和紙樣分割工具 合併成一個工具 紙樣結合 / 紙樣分割

橢圓形 / 圓形

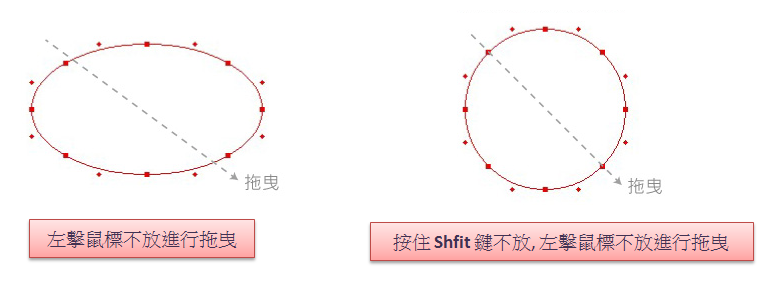

1. 任意繪製橢圓形 / 圓形：

   1. 點選 工具, 左擊鼠標不放進行拖曳, 可隨意繪製橢圓形.

   2. 點選 工具, 按住 Shfit鍵 不放, 左擊鼠標不放進行拖曳, 則可隨意繪製圓形.



2. 繪製具體數值的橢圓形 / 圓形：

   1. 點選 工具

   2. 按著 Alt (Windows)或 Option (Mac)鍵不放, 在所需位置處左擊一下出現對話框, 輸入數值後按確定

   3. 在出現的對話框, 輸入具體數值後點擊 [確定]

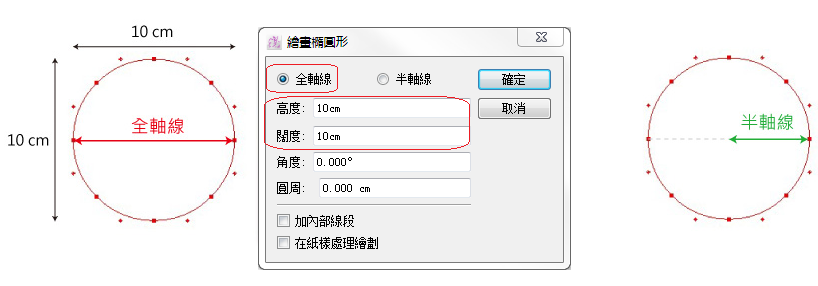

      例如以直徑10cm繪製一個正圓：



   Note

   加內部線段 ：繪製成為樣片的內部線, 單一線段可刪除.

   在紙樣處理繪製 ：直接繪製成為紙樣處理層面樣片.

紙樣結合 / 紙樣分割

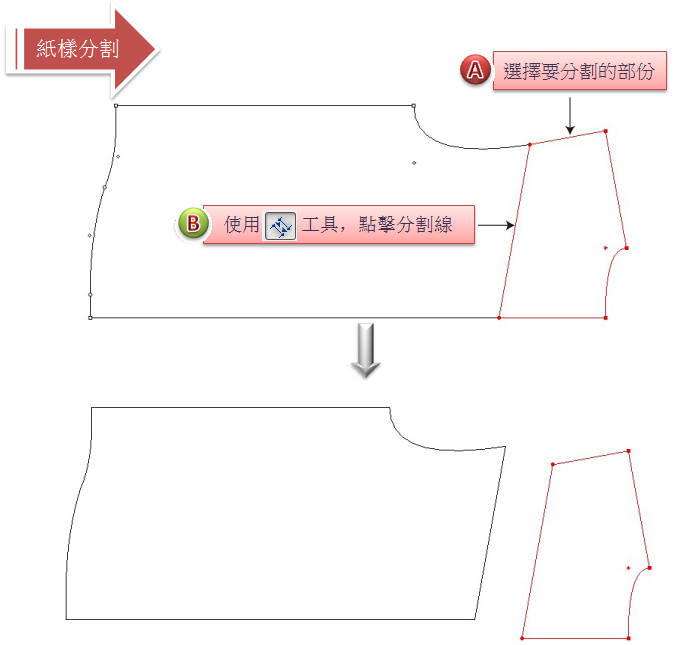

1. 紙樣分割：

   1. 選擇要分割的部份（必須為封閉多邊形）

   2. 點選 工具

   3. 點擊分割線

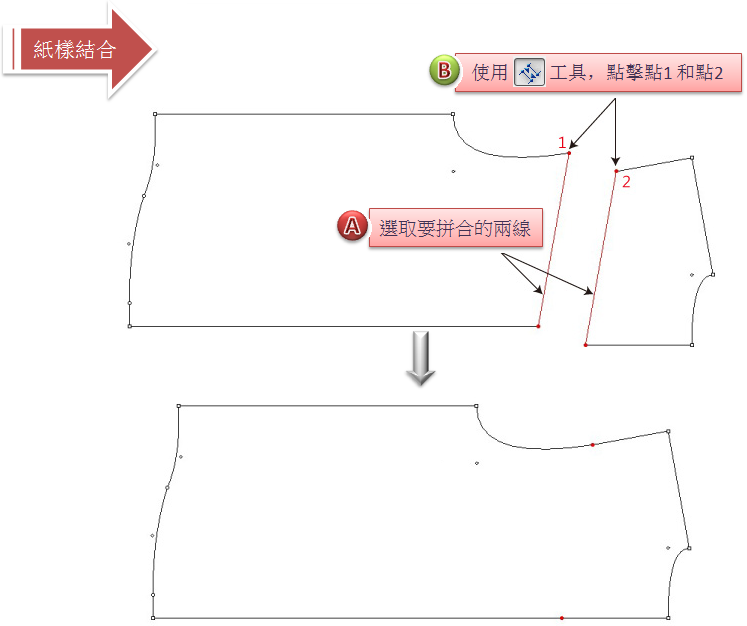

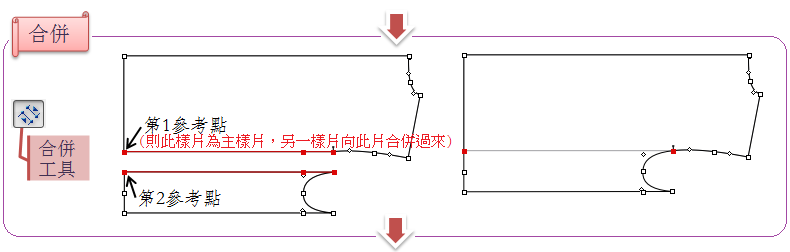

2. 紙樣結合：

   1. 選中要拼合的兩線

   2. 點選 工具

   3. 點擊兩個對接點（若要保留結合線，則按著 Shift 鍵不放再點對接點）

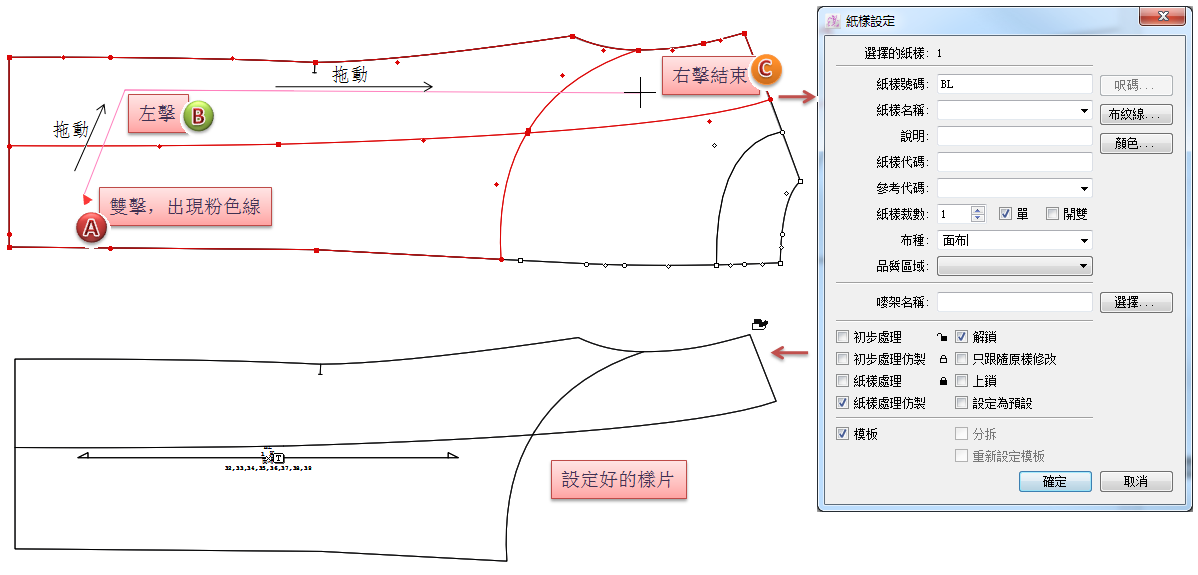

簡化設定樣片步驟

允許通過雙擊鼠標左鍵的方法來快捷設定樣片, 加快設定樣片速度.

這樣操作：

1. 點選 工具

2. 在需要設定的樣片上雙擊鼠標左鍵, 光標變為 十 字

3. 拖動光標出現粉色線, 經過需要設定的分割部分左擊以選擇, 再拖動光標到下一分割部分再左擊選擇…

4. 選中所有要設定的部分后, 點擊鼠標右鍵結束選擇, 彈出設定樣片對話框設定樣片.

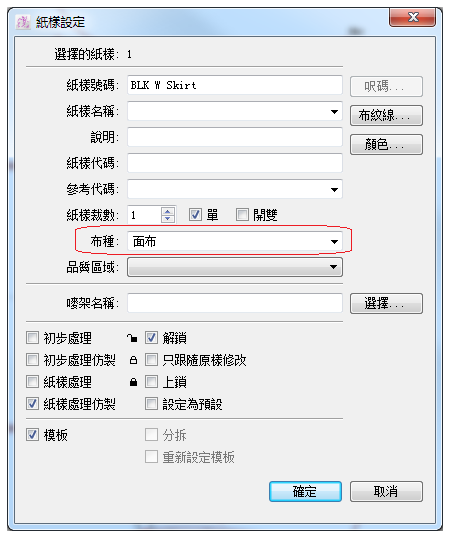

紙樣設定對話框的 [布種] 一欄增加記憶功能

紙樣設定對話框的 [布種] 一欄增加記憶功能, 可記住上次做紙樣設定時所填寫 / 選擇的布種, 當做下一個紙樣設定時, 它會自動填寫 / 選擇與上次相同的布種, 直到您填寫 / 選擇另一個新的布種.

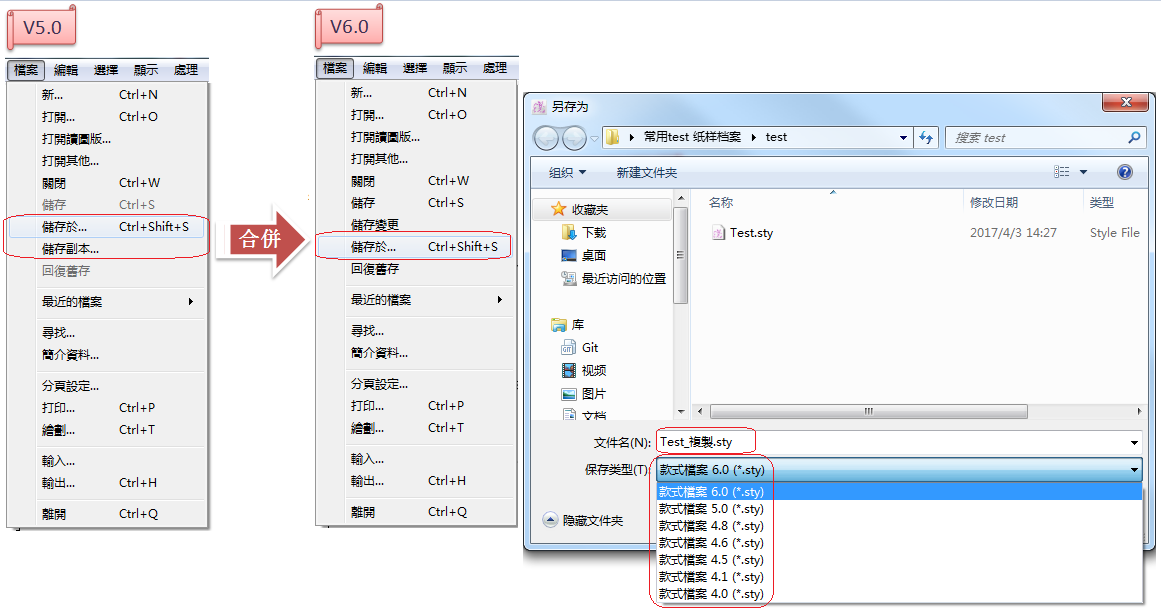

合併 [儲存副本…] 到 [儲存于…]
