  4. PAD V7.0 紙樣設計新功能
  5. 新增智能曲線工具

新增智能曲線工具 image2

為了讓用戶能輕鬆快捷地繪製多點連續曲線, 並能在繪製過程中精確獲取定值點以繪製曲線; 亦可在操作繪製過程中不用轉換工具直接可做多種操作, 例如直線拉彎, 出平行線.

繪製多點連續曲線

允许您绘制連續曲線而不受點數限制.

具體操作:

  1. 點選 image2 工具;

  2. 在需要繪製曲線的地方通過左擊的形式繪製, 右鍵結束;

../_images/image12.png

Note

兩點繪製, 右鍵結束, 則繪製出來的是直線.

如何修改新曲線

  1. 點選 image2 工具;

  2. 右擊新曲線，則曲線內部的所有點顯示出來

  3. 修改曲線：

    3.1 直接左擊需要移動的點不放，將點拖曳到所需位置；或者左擊選中點，然後使用鍵盤上的上下左右箭頭移動修改曲線。

    3.2 按住 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵不放，左擊需要移動的點不放，移動鼠標即可以連動的方式移動修改曲線。

捕捉定值點

允許您根據輸入的具體數值捕捉定值点以绘制智能曲线.

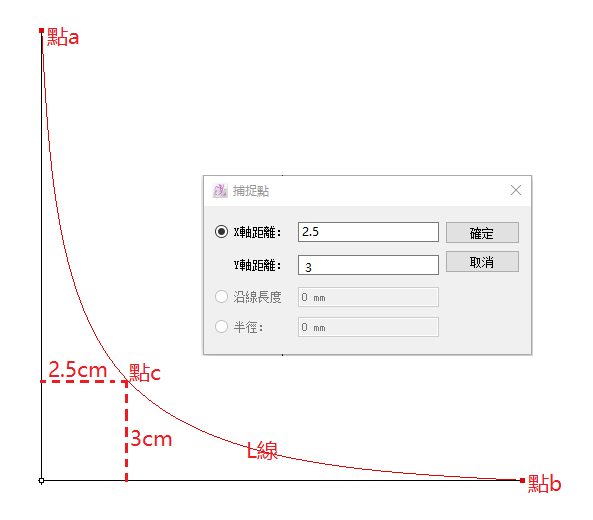

作出經過點c點的L線:

  1. 選擇一個參考點;

  2. 點選 image2 工具;

  3. 按住Alt (Windows) 或Option (Macintosh) 鍵, 點擊空白處;

  4. 在 [x轴距离] 一欄輸入2.5cm, 在 [Y軸距離] 一欄輸入3cm, 點擊 [確認] 執行;

  5. 點c出現, 依次連結點c與點b.


以a線的點1為參考點, 作出離1點沿a線距離為3cm的點2:

  1. 選中a線;

  2. 點選 image2 工具;

  3. 按住Alt (Windows) 或 Option (Macintosh) 鍵不放, 左擊1點;

  4. 在跳出的對話框, 在 [沿線長度] 一欄輸入3cm.

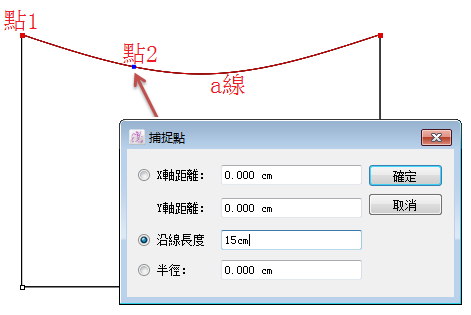

../_images/image206.png

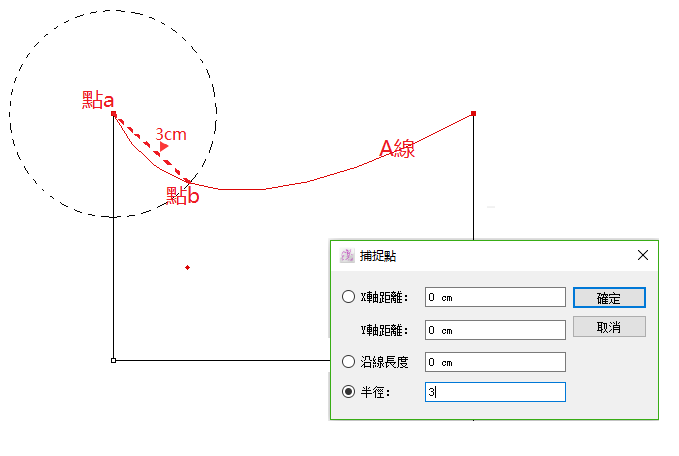

作出A線上的一點b, 點b與點a直線距離為3cm:

  1. 選中A線;

  2. 點選 image2 工具;

  3. 按住Alt (Windows) 或 Option (Macintosh) 鍵, 點擊點a;

  4. 在對話框 [半徑] 一欄輸入數值3;

  5. 點擊 [確認] 執行.

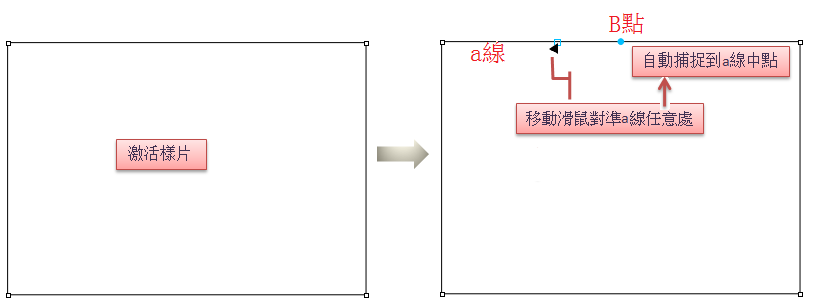

捕捉線的中點

可智能捕捉所選參照線的中點.

具體操作:

  1. 激活樣片;

  2. 點選 image2 工具;

  3. 移動滑鼠對準a線任意處, 則自動捕捉出現a線的中點: 藍色圓點B點.

../_images/image202.png

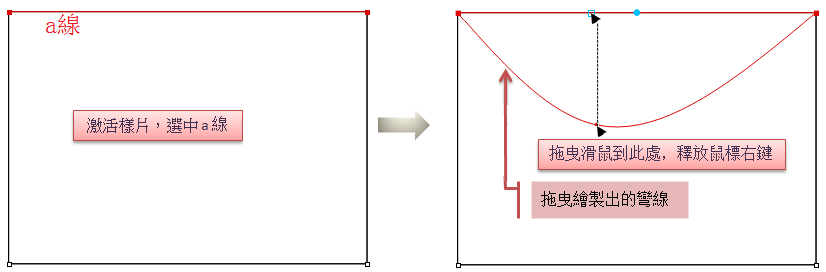

拉彎直線

右擊選中的直線不放鼠標進行拖曳, 可將此直線拉彎.

具體操作:

  1. 激活樣片, 選中需要拉彎的a線;

  2. 點選 image2 工具;

  3. 滑鼠對準a線任意處, 右擊滑鼠不放, 拖曳出所需彎線后釋放鼠標.

../_images/image204.png

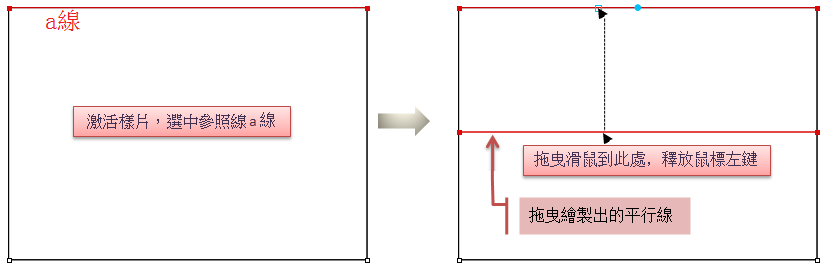

繪製平行線

左擊選中的線不放鼠標進行拖曳, 可繪製平行線.

具體操作:

  1. 激活樣片, 選中需要繪製平行線的參照線a線;

  2. 點選 image2 工具;

  3. 滑鼠對準a線任意處, 左擊滑鼠不放, 拖曳到所需平行線處釋放鼠標.

../_images/image203.png

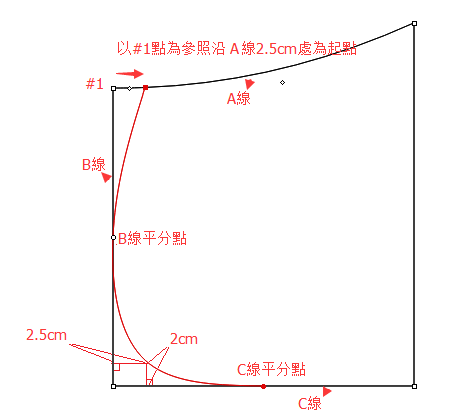

举例练习

例如繪製下圖紅色彎線, 則可只用 image2 智能彎線工具完成:


具體操作:

  1. 激活樣片並選中A線;

  2. 點選 image2 工具;

  3. 按住Alt (Windows) 或 Option (Macintosh) 鍵不放左擊#1點;

  4. 在對話框“沿線距離”輸入數值, 則A線上出現所需點, 左擊此點;

  5. 移動滑鼠到B線, 則自動捕捉出現B線中點;

  6. 左擊B線中點;

  7. 按住Alt (Windows) 或 Option (Macintosh) 鍵不放,左擊#2點, 在對話框 “X軸距離” 和 “Y軸距離” 輸入數值, 出現所需點, 左擊此點;

  8. 移動滑鼠到C線, 則自動捕捉出現C線中點, 左擊此點;

  9. 右擊結束繪製.

Note

繪製過程如發現前面的點繪製錯了, 點擊鍵盤“Z”鍵, 則可倒退;

针对已有的繪製好的曲線, 如需對曲線進行修改, 則需先點選智能曲線工具右擊此曲線, 將彎線上的節點均顯示出來：

（以下操作依舊是在智能曲線工具下操作）

加節點： 按住Shift鍵不放, 左擊加點處即可加點；

刪除節點點：按住Shift鍵不放，左擊要刪除的點即可，或者按住Ctrl鍵不放左擊/拖曳框選需要刪除的點, 按Backspace;

移動節點以修改形狀：直接左擊要移動的點不放移動鼠標以修改；或者按住Ctrl鍵選中需要移動的點，用鍵盤的上下左右箭頭移動.

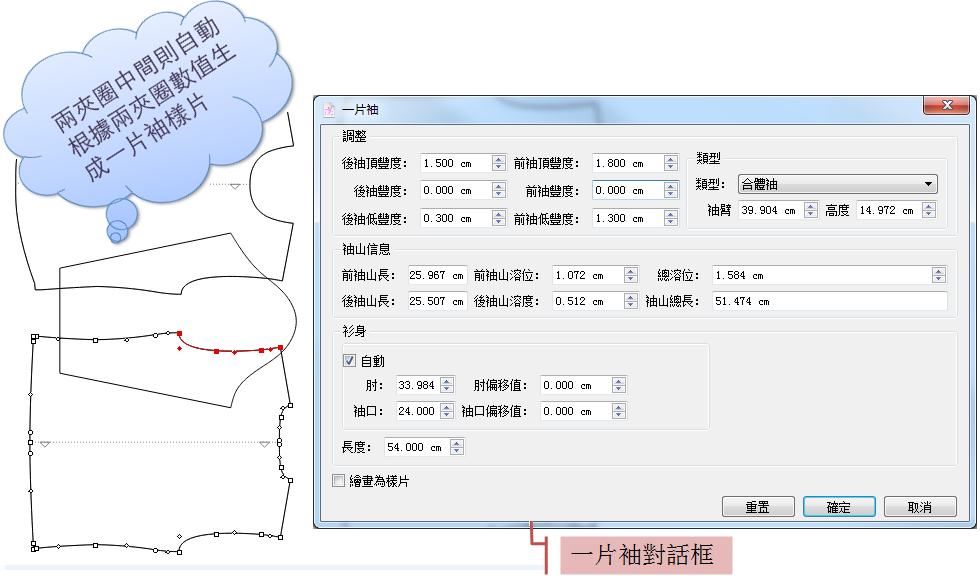

新增【一片袖】繪製功能

根據繪製好的前後片之夾圈生成一片袖, 并可于對話框中自由修改調整袖型, 提高袖子繪製效率, 方便用戶打版.

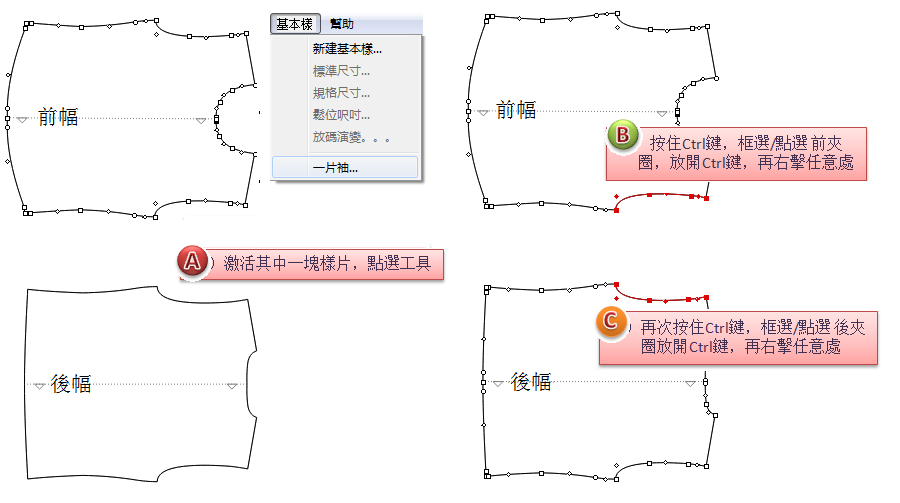

具體操作:

  1. 激活樣片;

  2. 點擊 [原型]-[一片袖];

  3. 按住Ctrl鍵 (Windows) 或Command键 (Mac) 不放, 左擊滑鼠選擇前夾圈後（同時按住Shift鍵可多選線段）, 放開Ctrl鍵 (Windows) 或Command键 (Mac), 右擊任意處;

  4. 再次按住Ctrl鍵 (Windows) 或Command键 (Mac) 不放, 左擊滑鼠選擇後夾圈後（Shift：多選）, 放開Ctrl鍵 (Windows) 或Command键 (Mac), 右擊任意處, 跳出 [一片袖] 對話框, 調整至所需數值.

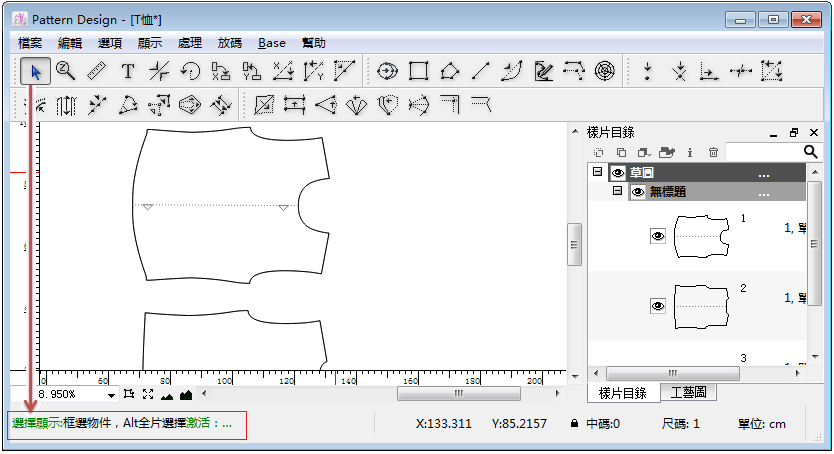

增加各工具操作提示

邊點取工具操作邊提示所選工具的操作提示, 令軟件操作更加易學易懂.

點取工具，頁面左下角欄會顯示工具操作的簡單步驟描述.

例如: 游標工具 image16

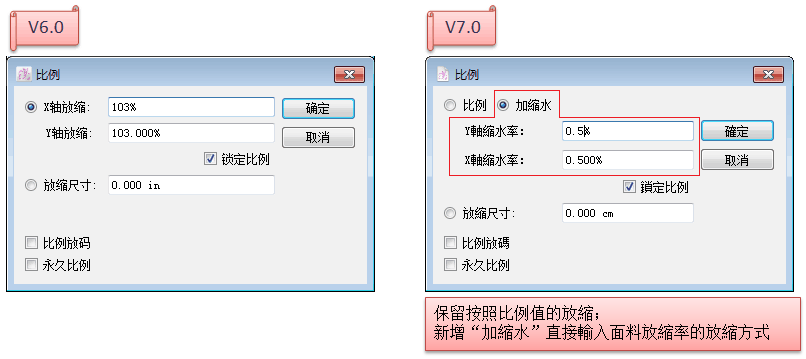

增加面料縮水率放縮功能

方便用戶直接填寫面料縮水率進行紙樣縮放.

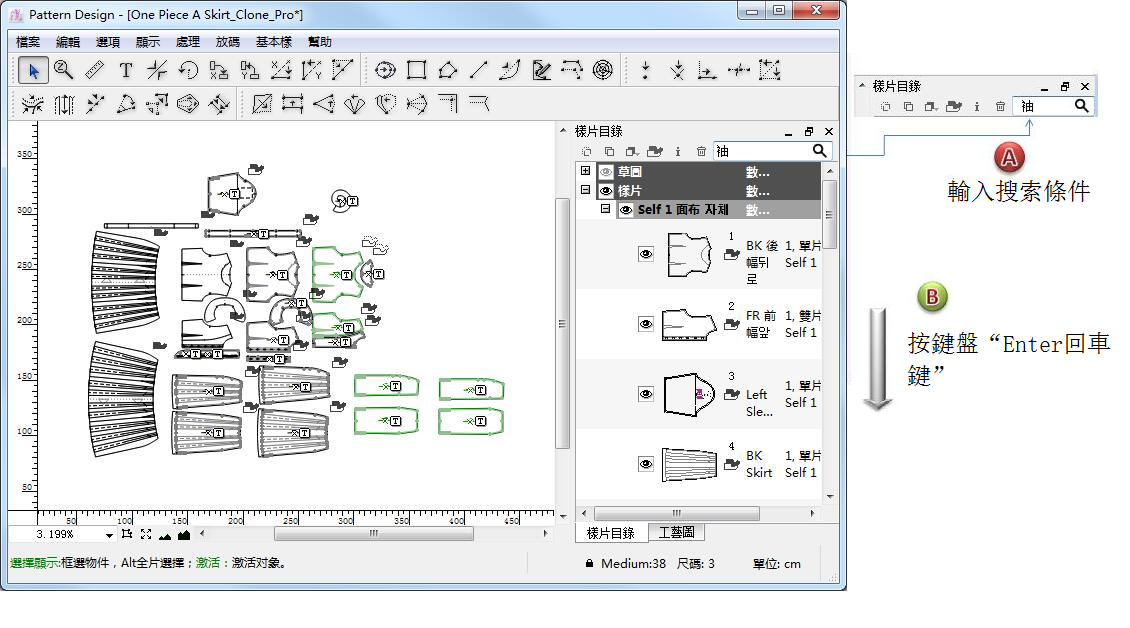

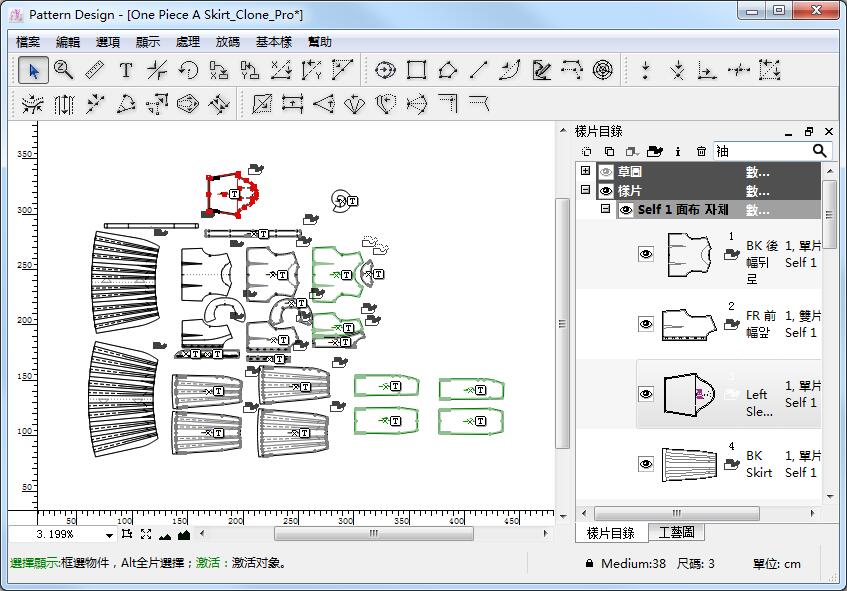

樣片目錄顯示窗口增加搜尋功能 image33

方便用戶搜尋選中具體樣片進行操作.

通過輸入全稱/個別字詞, 按回車鍵, 則可在樣片目錄裏進行樣片的準確查找/模糊查找, 凡樣片資料（紙樣號碼/樣片名稱/說明/樣片代碼/布料）裏含有此名稱/字的樣片, 均會被選中並著色顯示於工作區域.



簡化部分工具的操作

簡化部分工具的操作, 不需經 Alt (Windows) 或 Option (Macintosh) 或 Alt+Windows (Linux) 鍵, 直接於游標右下角出對話框供選擇所需選項 / 輸入具體數值進行繪製, 加快打版速度.

作了操作簡化的工具如下:

tool_image23; image18; image19; image20; image21; image22; image23; image3; tool_image96; tool_image98

接下來一一介紹以上工具簡化後的操作步驟.

對稱幅 tool_image23

  1. 選擇對象

  2. 選擇 tool_image23 工具

  3. 點擊參考點後移動鼠標出現對話框：

    1. 輸入具體對幅角度, 按鍵盤Enter回車鍵確認

    2. 如需選擇對話框里的 [水平軸] / [垂直軸], 則先隨意輸入一個角度或者按鍵盤上的Tab鍵, 待對話框停住, 再點選所需[水平軸] / [垂直軸]選項, 按鍵盤Enter回車鍵確認

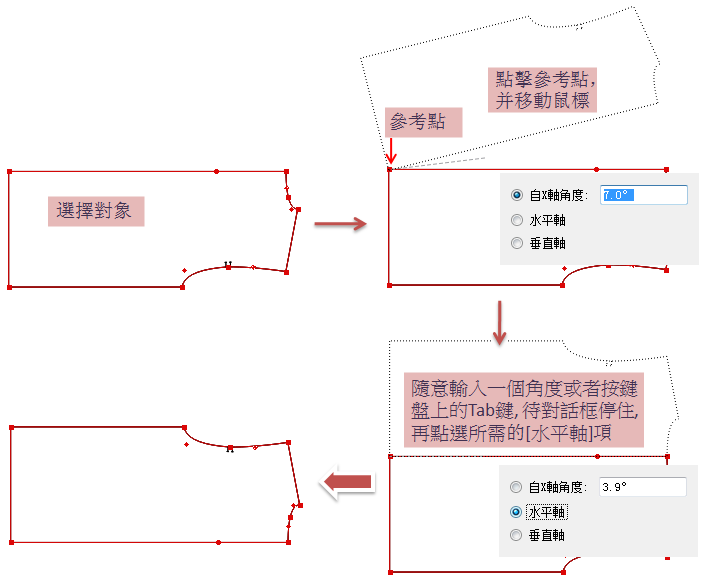

    tool_image28_1

旋轉工具 image18

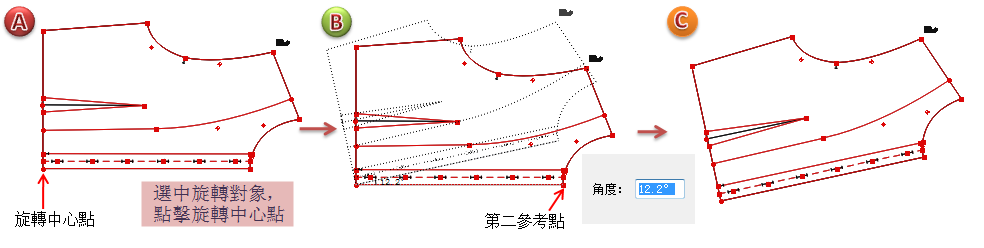

手動旋轉

  1. 選擇對象;

  2. 選擇 image18 工具

  3. 點擊旋轉中心點

  4. 點擊第二參考點, 並移動鼠標, 此時出現右下角角度對話框可查看當前旋轉角度及可預覽旋轉效果

  5. 移動鼠標旋轉至自己所需的角度, 在任意處左擊結束操作即可.

    tool_image30_2

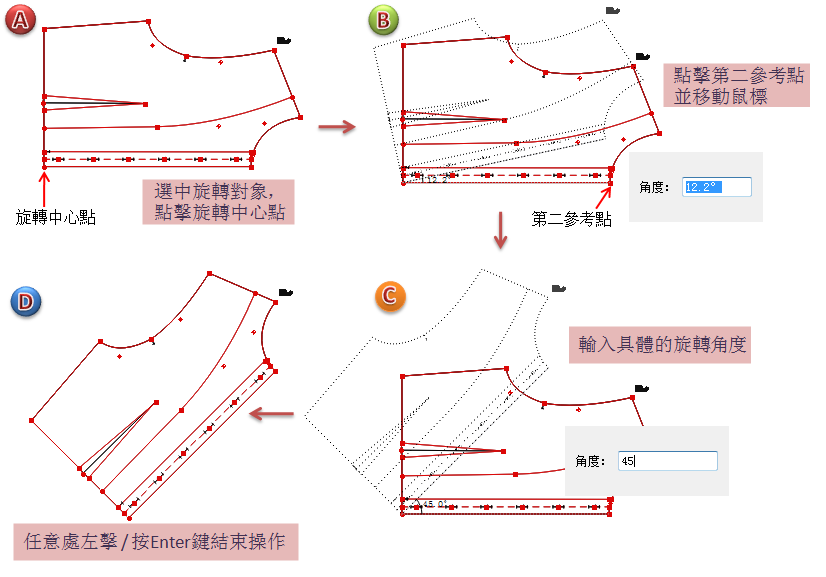

精確數值旋轉

  1. 選擇對象;

  2. 選擇 image18 工具

  3. 點擊旋轉中心點

  4. 點擊第二參考點, 並移動鼠標, 此時出現右下角角度對話框可查看當前旋轉角度及可預覽旋轉效果, 可直接輸入具體所需角度

  5. 左擊任意處或者按鍵盤Enter回車鍵結束操作

    tool_image30_1

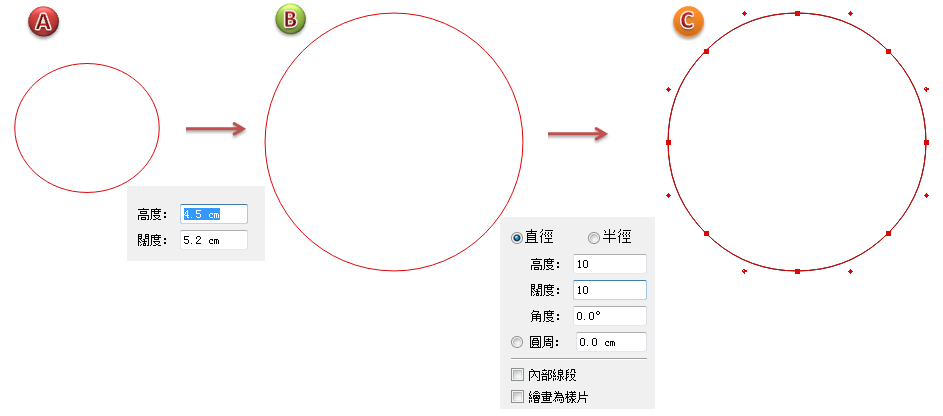

橢圓形 / 圓形 image19

例如以直徑10cm繪製一個正圓

  1. 點選 image19 工具

  2. 所需位置處左擊鼠標一下, 放開後移動鼠標, 游標右下角出現具體數值對話框

  3. 在[高度]一欄直接輸入直徑尺寸10, 則繪畫橢圓形 / 圓形對話框全顯示出來, 在[闊度]一欄同樣輸入10, 即可畫出正圓

  4. 左擊任意處或按鍵盤Enter回車鍵結束操作

    tool_image103_1

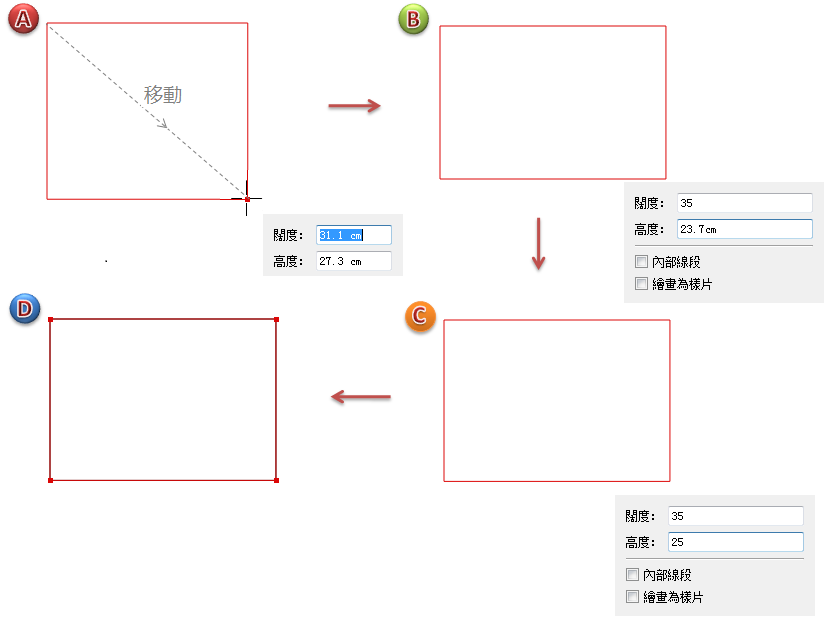

矩形 image20

例如：繪畫闊度為35cm、高度為25cm的矩形

  1. 點選 image20 工具

  2. 所需位置處左擊鼠標一下, 放開後移動鼠標, 游標右下角出現具體數值對話框

  3. 在[闊度]一欄直接輸入尺寸35, 則對話框全顯示出來, 再在[高度]一欄輸入25

  4. 左擊任意處或按鍵盤Enter回車鍵結束操作

    tool_image52_1

    Note

    如果繪製正方形，則只需在闊度一欄輸入具體的正方形邊長尺寸, 然後左擊任意處或按鍵盤Enter回車鍵結束操作.

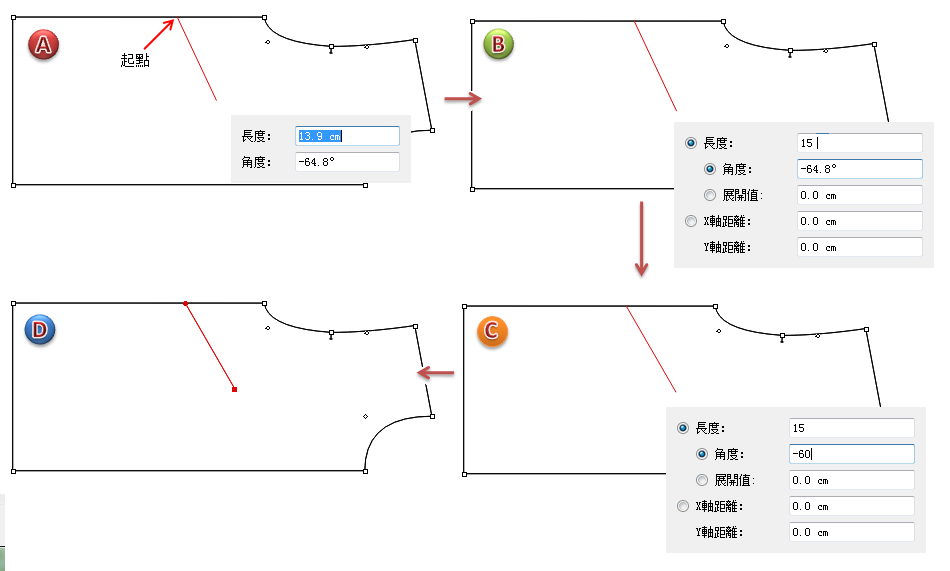

線段 image21

如所繪製的線段需依附在樣片上, 則需先激活樣片.

  1. 選擇 image21 工具

  2. 點擊線段起點, 移動鼠標, 所移動的游標右下角出現具體數值對話框

  3. 在[長度]欄輸入所需長度15, 此時繪畫線段對話框全顯示出來, 再在其他相應所需欄位輸入具體數值, 比如 [角度] 欄輸入角度-60

  4. 任意處左擊或按鍵盤上Enter回車鍵結束操作

    tool_image59_1

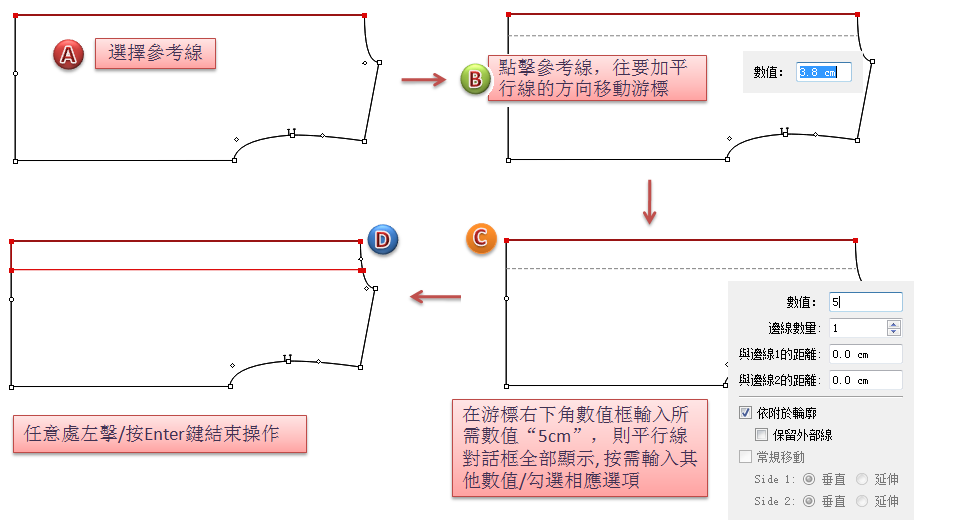

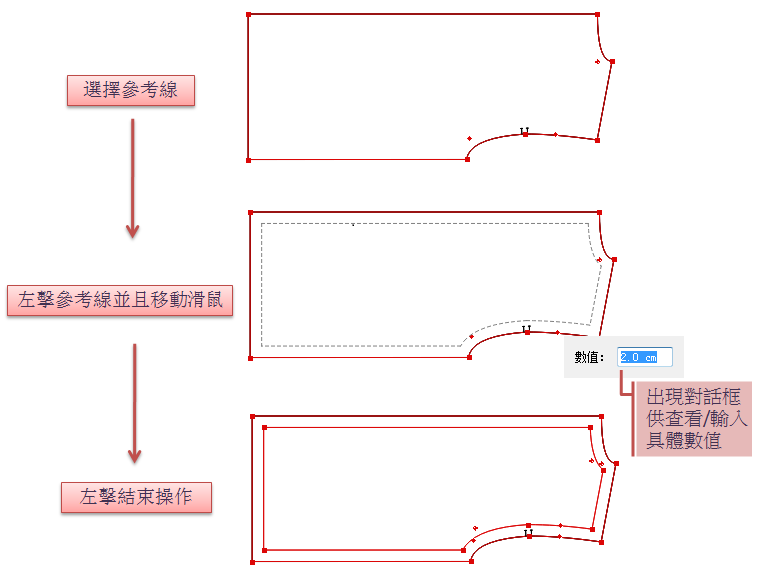

平衡線 image22

  1. 選取要做平行線的參考線 (參考線可以是同個樣片的某條線 / 相連的多條線 / 封閉樣片的整個輪廓線)

  2. 點選 image22 工具

  3. 左擊參考線

  4. 往參考線的哪側加平行線, 則移動滑鼠將游標移往哪邊, 此時出現虛線模擬所繪製的平行線，並且游標右下角出現對話框供查看/輸入具體數值

  5. 輸入具體的數值, 比如數值5cm, 則繪製平行線的對話框全顯示出來, 可按需輸入其他數值/勾選相應的選項

  6. 任意處左擊 / 按鍵盤Enter回車鍵 結束操作

tool_image67_3

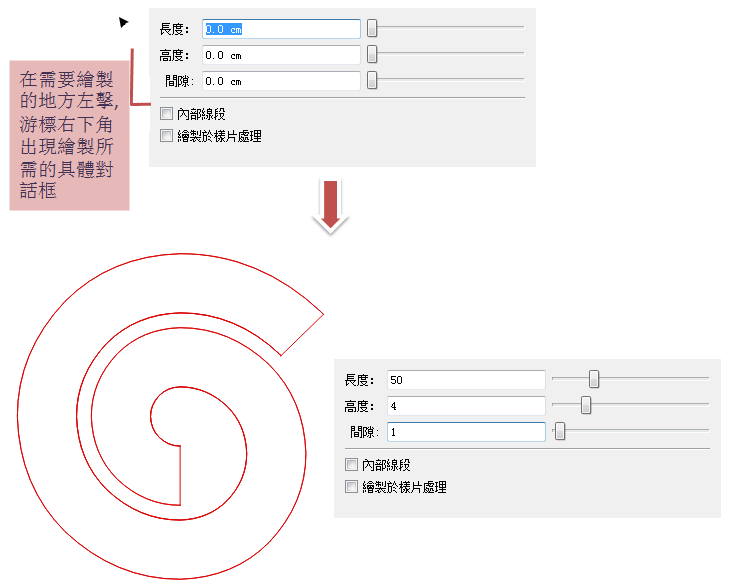

荷葉領 image23

  1. 點選 image23 荷葉領工具

  2. 在需要繪製荷葉邊的位置左擊一下, 此時游標右下角出現繪製荷葉邊對話框

  3. 直接輸入具體荷葉邊數值 (不同欄位輸數值過程中,通過點擊鍵盤上的Tab鍵可以使輸入光標跳到下一欄位), 可通過拖動相應欄位後面的調節鍵來調繪製荷葉邊

  4. 任意處左擊 / 按鍵盤上的Eenter回車鍵 結束操作

tool_image48_1

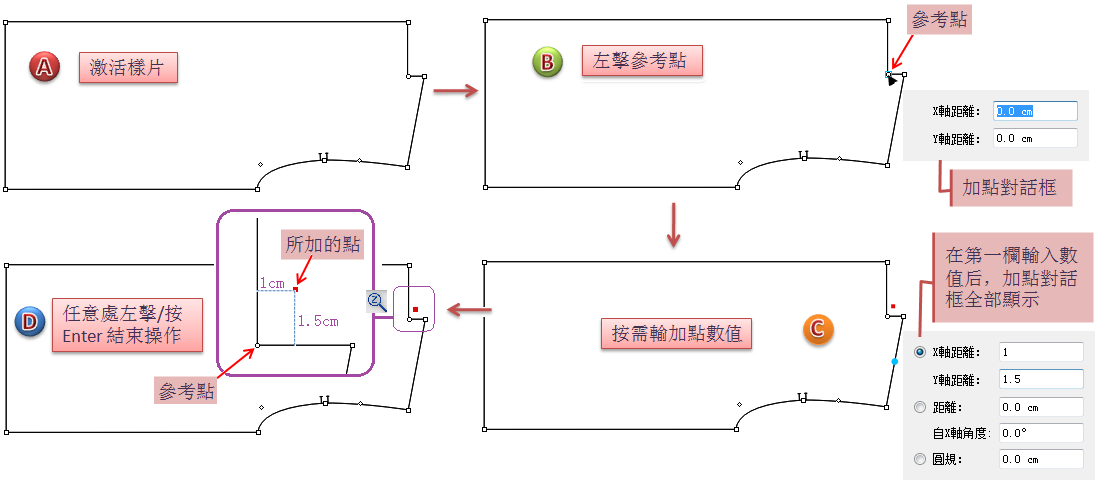

點 image3

  1. 激活樣片

  2. 選擇 image3 工具

  3. 左擊參考點, 游標右下角出現加點對話框

  4. 直接輸入所加點數值, 如在 [x軸距離] 一欄輸入1, 則加點對話框全部顯示, 按需在相應欄位輸入所需加點數值

  5. 左擊任意處 / 按Enter 回車鍵 結束操作

tool_image79_1

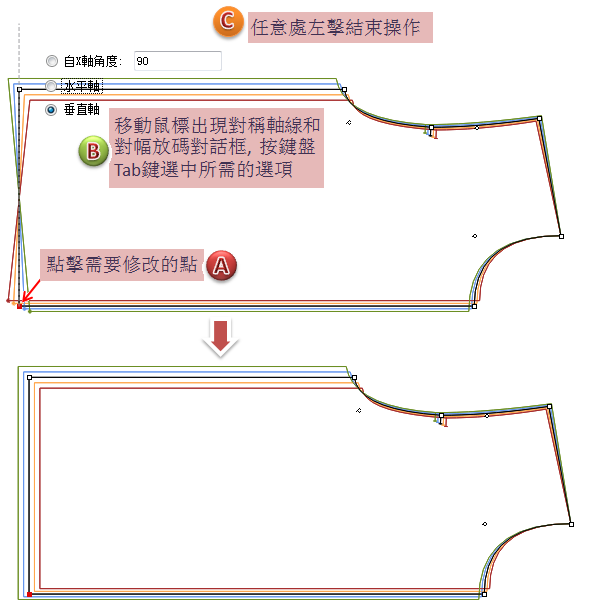

對幅放碼 tool_image96

  1. 激活樣片

  2. 選擇 tool_image96 工具

  3. 點擊需要修改的點, 移動鼠標拉出對稱軸線, 此時游標右下角出現對幅對話框

  4. 直接移動對稱軸線线到所需位置左擊結束; 或 按需輸入對幅角度, 或按鍵盤 Tab 選擇所需選項, 然後任意處左擊結束操作

tool_image97

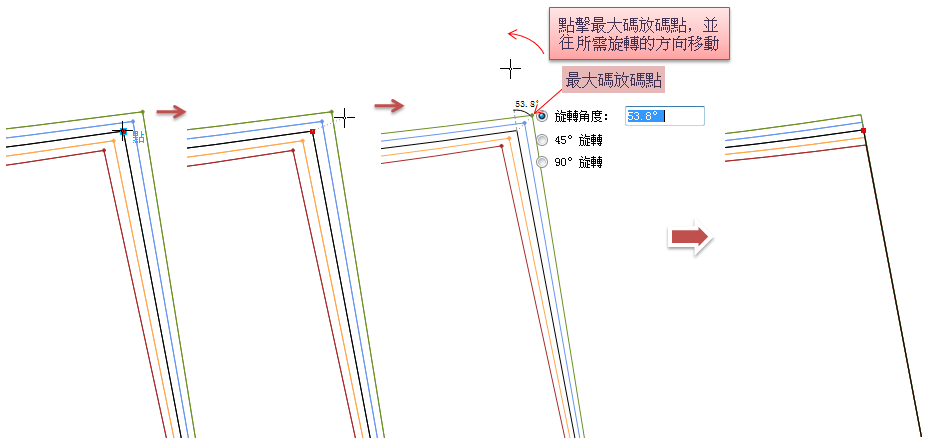

旋轉放碼 tool_image98

  1. 激活樣片

  2. 選擇 tool_image98 工具

  3. 點擊需要修改的點(中碼點), 游標變成十字狀, 並且此點其他碼的點均顯示出來, 此時移動十字狀游標, 則出現虛線

  4. 點擊最大碼放碼點或者最小碼放碼點, 往所需旋轉的方向移動, 則出現旋轉角度及示意圖, 游標右下角處亦顯示旋轉放碼對話框

  5. 可隨意旋轉至所需角度左擊結束; 或輸入具體角度 / 通過按鍵盤Tab鍵選擇所需選項, 然後任意處左擊結束操作.

tool_image99

加强點工具功能 image3

增加圆规功能

方便用户以线外的点向一线绘制定值点, 提高绘制效率.

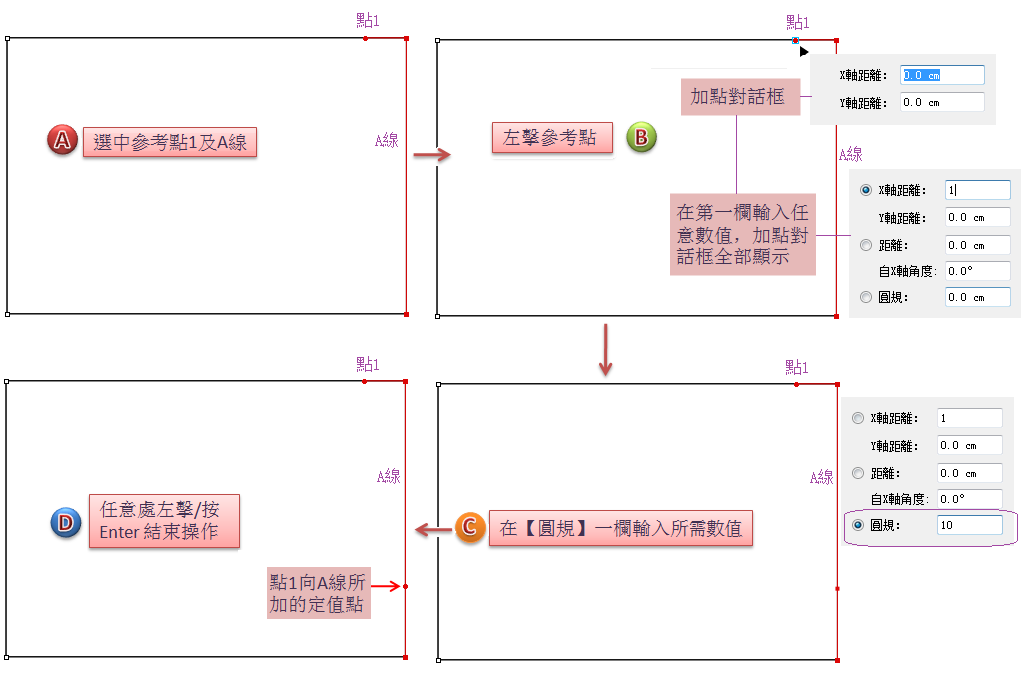

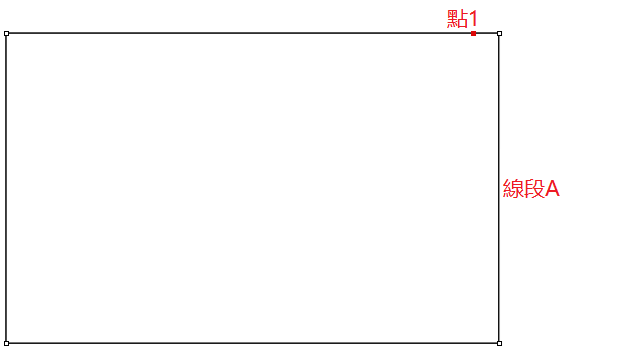

例如以点1向A线绘制一线段与A线相交, 点1与相交点2距离为10cm.

tool_image95

具体操作:

  1. 選中參考點1及A線

  2. 點選工具 tool_image77

  3. 點擊參考點1, 游標右下角出現加點對話框, 在 [x軸距離] 一欄輸入隨意輸入一數值, 則加點全部對話框顯示出來

  4. 在 [圓規] 一欄輸入10(因當前系統設置單位為cm, 所以只需輸數值即可, 不用輸單位)

  5. 左擊任意處 / 按Enter 回車鍵 結束操作

tool_image80

Note

此工具7.0新版简化操作之介绍请参考 [簡化部分工具的操作] 部分.

加強交叉加點工具功能 image39

增加打散相交點功能

將相交線的相交點打散 (只針對內部線), 方便用戶進行內部相交點的結合與打散操作, 加速打板速度.

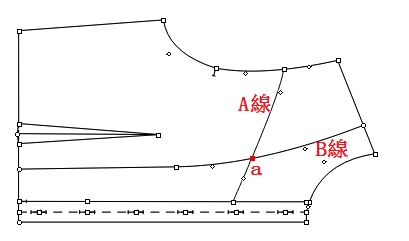

如下圖, A線與B線相交結合與點a, 如何將a點打散?


這樣操作:

  1. 激活相交點所在的樣片;

  2. 點選 image100 交叉加點工具;

  3. 按住Shift鍵不放, 鼠標對準相交點左擊一下即可打散;

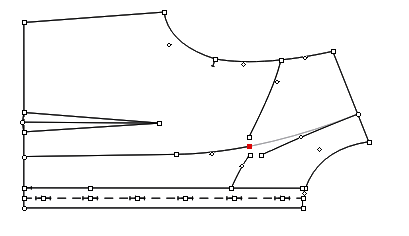

下圖所示為執行了打散動作之後, 用 [游標] 工具 image40 移開點以檢查點是否已被打散:

../_images/image41.png

加強荷葉領繪製功能 image45

簡化操作, 取消配合Alt或Option鍵調出數值對話框

  1. 點選 image45 荷葉領工具

  2. 在需要繪製荷葉邊的位置左擊一下, 此時游標右下角出現繪製荷葉邊對話框

  3. 直接輸入具體荷葉邊數值 (不同欄位輸數值過程中,通過點擊鍵盤上的Tab鍵可以使輸入光標跳到下一欄位), 可通過拖動相應欄位後面的調節鍵來調繪製荷葉邊

  4. 任意處左擊 / 按鍵盤上的Eenter回車鍵 結束操作

tool_image48_1

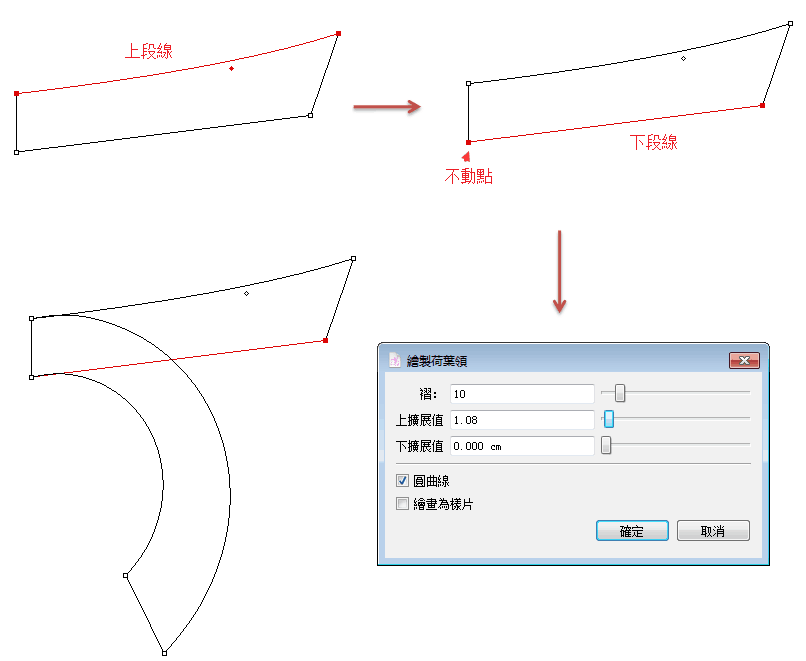

將原有樣片展開為荷葉邊樣片

為方便用戶改樣, 增強荷葉領工具功能, 方便快捷地將原有樣片展開為荷葉邊樣片.

具體操作:

  1. 激活樣片選中展開荷葉之上段線;

  2. 點選 image45 荷葉領工具;

  3. 在任意處右擊一下;

  4. 按住Ctrl鍵 (Windows) 或Command键 (Mac) 不放左擊選中展開荷葉之下段線;

  5. 在任意處右擊一下;

  6. 左擊所選下段線之不動點, 並在出現的對話框輸入數值或者拖曳功能鍵繪製修改荷葉邊.


Note

此工具7.0新版简化操作之介绍请参考 [簡化部分工具的操作] 部分.

加強線上加點工具功能 image5

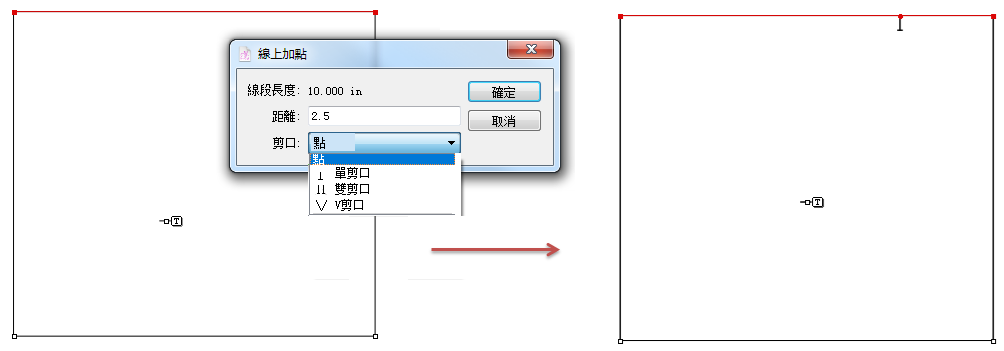

為了簡化加剪口操作, 新增加剪口選項, 在線上加點的同時加上剪口.

增加剪口選項

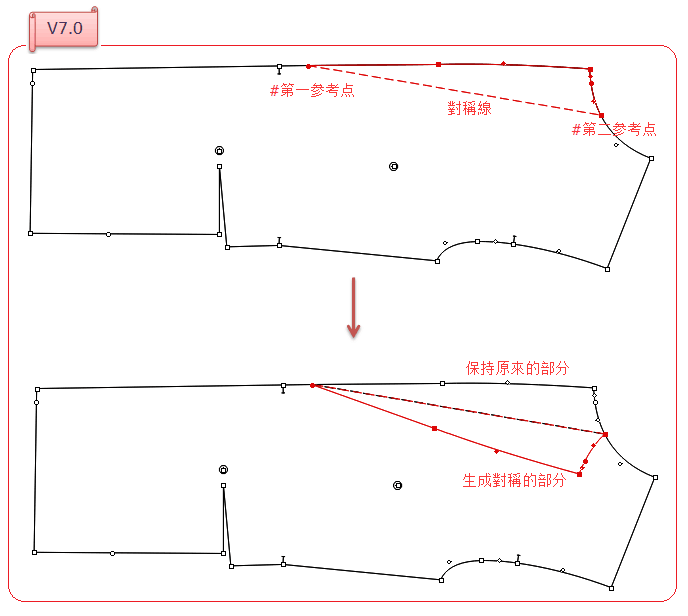

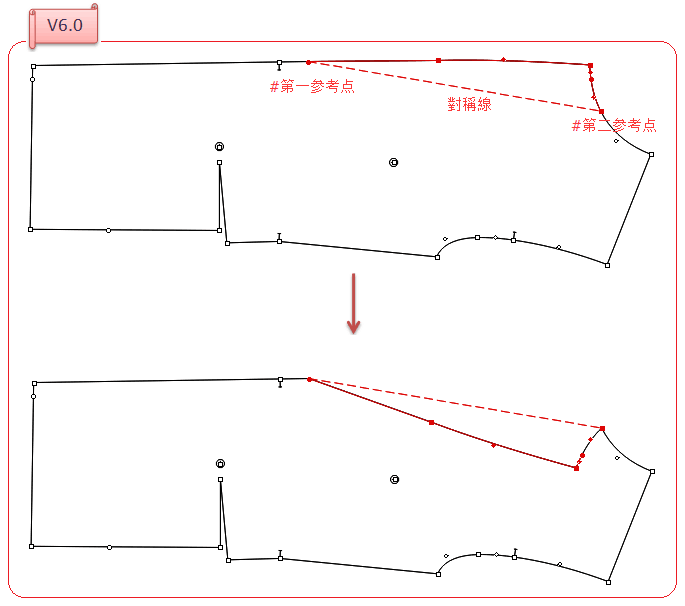

加強對稱幅工具功能 image6

允許用戶對目標對象做對稱操作時, 既生成對稱圖形也保留原有圖形.

保留原有圖形的同时生成对称图形

具體操作:

  1. 選對稱部位;

  2. 點選 tool_image23 工具;

  3. 右擊對稱線第一參考點, 再右擊第二參考點.

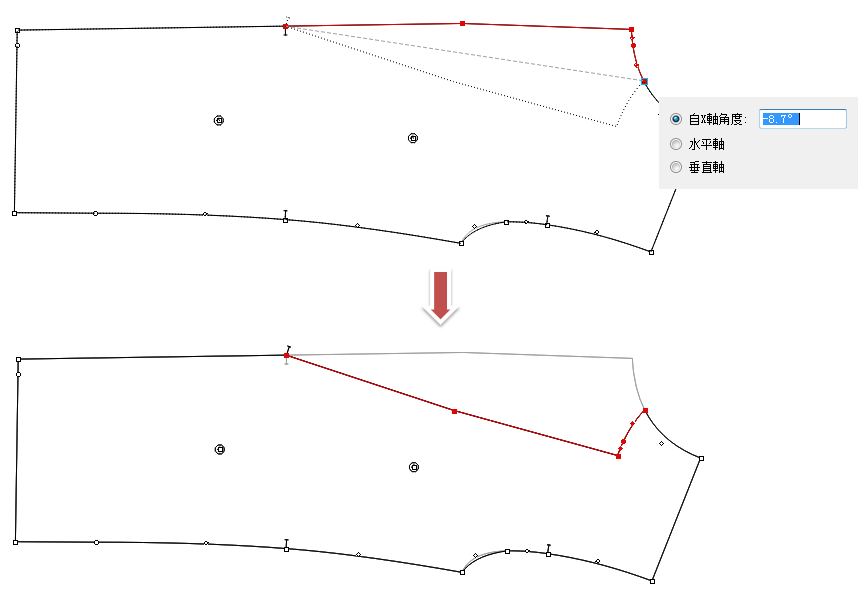

預覽結果,並能即時查看角度信息

  1. 選擇對象

  2. 選擇 tool_image23 工具

  3. 點擊第一個參考點, 此時移動鼠標過程中出現虛線對稱軸并可預覽對幅翻轉結果, 並且可在對話框查看角度信息.

  4. 點擊第二參考點

tool_image24_1

Note

此工具7.0新版简化操作之介绍请参考 [簡化部分工具的操作] 部分.

加強曲線工具功能 image99

利用曲線工具將兩線夾角變圓角, 方便用戶快速/精確地將兩線夾角進行圓角處理.

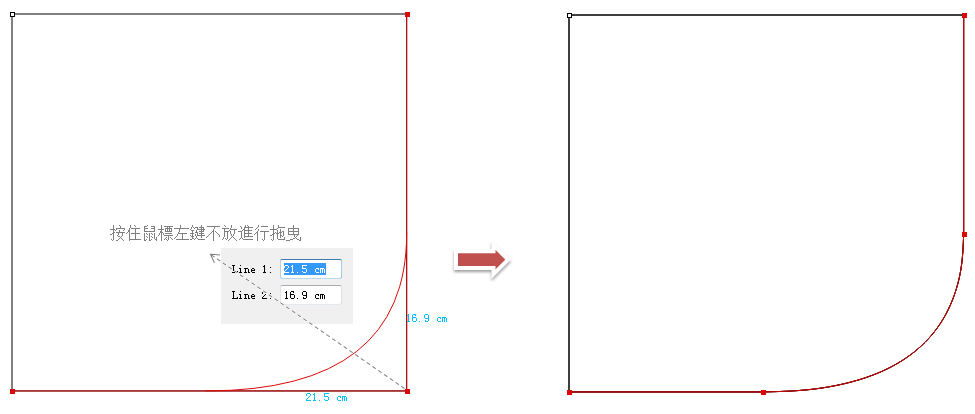

夾角變成圓角

直接將兩線夾角通過隨意拖曳/輸入具體數值變成圓角.

具體操作步驟：

  1. 選中需要進行圓角處理的兩線

  2. 點選 image99 彎線工具

  3. 左擊兩線夾角點一下, 放開後往内移動鼠標, 則可看到拖出的圓角及查看所拖曳出的圓角的具體數值, 如需要, 可按需輸入所需圓角處理數值

  4. 任意處左擊結束操作

tool_image65_1

Note

此工具7.0新版简化操作之介绍请参考 [簡化部分工具的操作] 部分.

加強&優化角位處理 image98

新增角位處理選項; 優化角位處理功能, 方便用戶作角位處理.

新增三種角位處理選項:

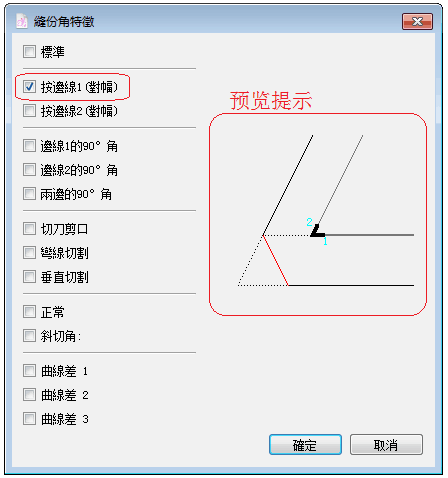

增加各角位處理預覽提示功能:

例如按邊線1處理 (對幅):

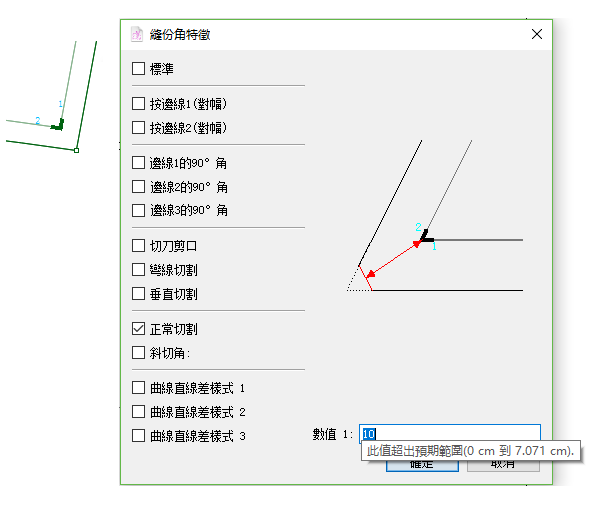

顯示切角最大數值:

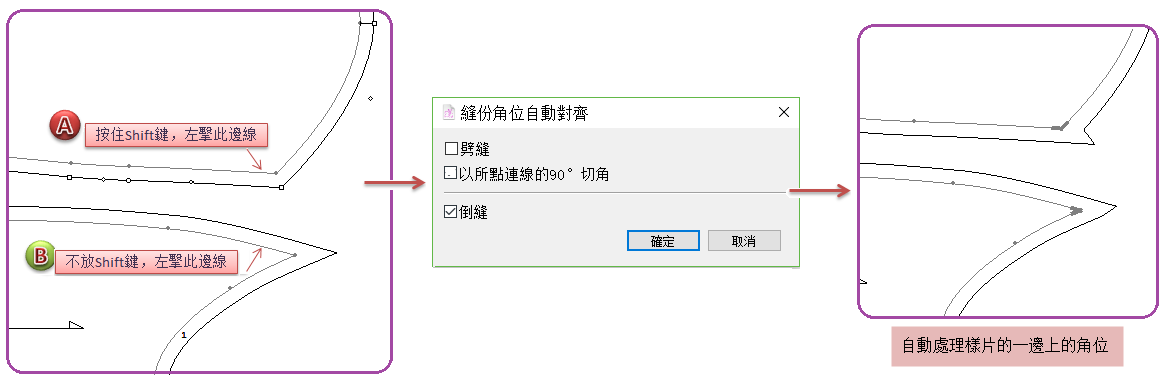

增加縫份自動對齊功能:

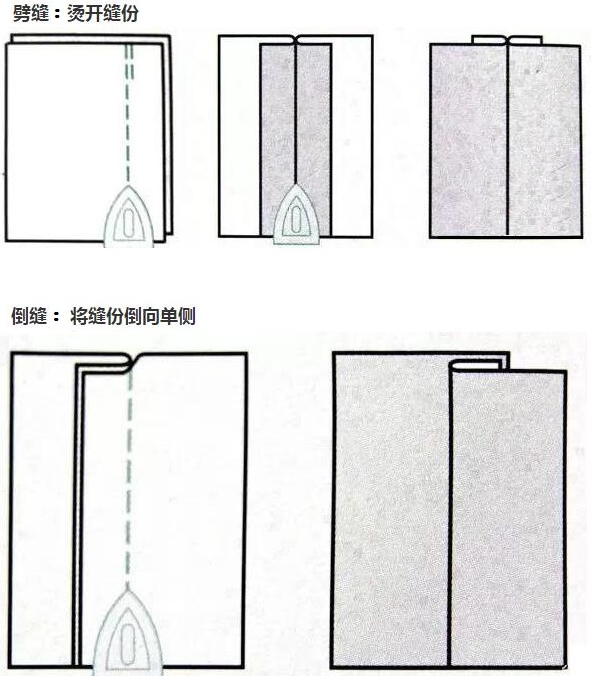

成衣工藝上, 一般有縫份的劈縫 (開縫) 和倒縫的工藝要求, 所以在紙樣處理時, 相縫合的兩邊的縫份角需作相應的劈縫、倒縫及對齊處理. 此新功能, 則是為方便用戶相縫合兩邊之縫份角的處理而增設.

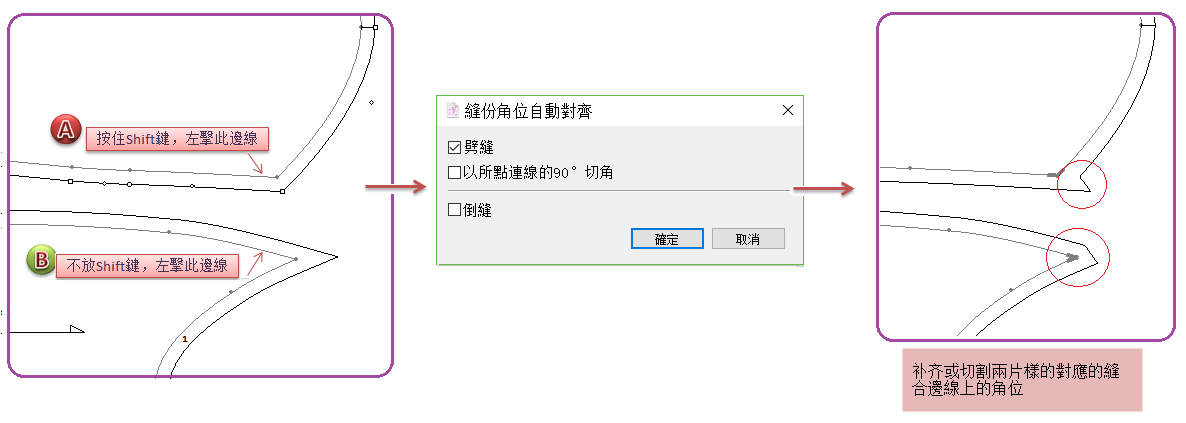

劈縫

這樣操作:

  1. 按住Shift鍵同時激活兩個目標樣片;

  2. 點擊 image98 縫份角位工具;

  3. 按住Shift鍵不放, 點擊樣片1的靠近目標角位的連線, 待滑鼠變為十字, 點擊樣片2的對應邊線;

  4. 對話框出現, 選擇 [劈縫] 按鈕;

  5. 點擊確定執行操作.


Note

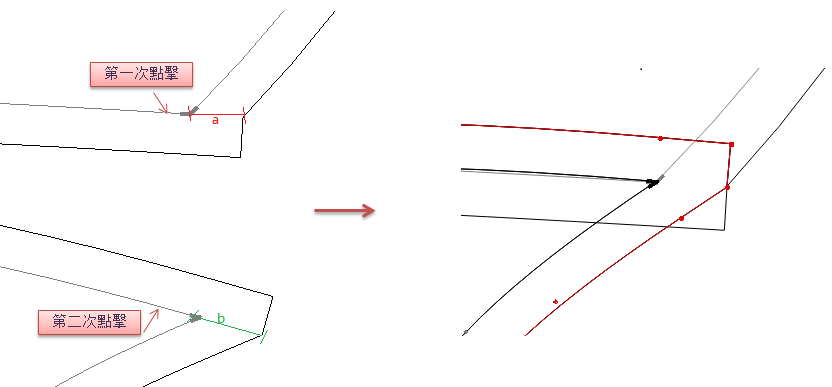

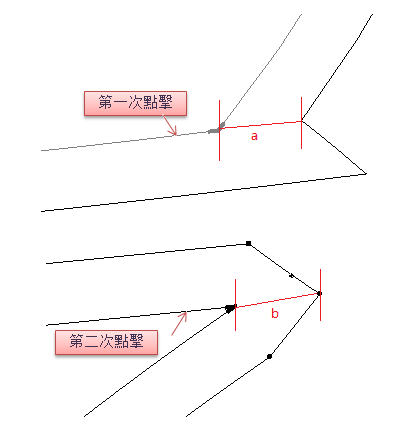

角位說明: 以點擊線條為對稱軸添加對幅角位（角位的長度以第一次點擊的線為長度基準), 如下圖舉例所示, 則以a為基準, b的長度與a保持一致.

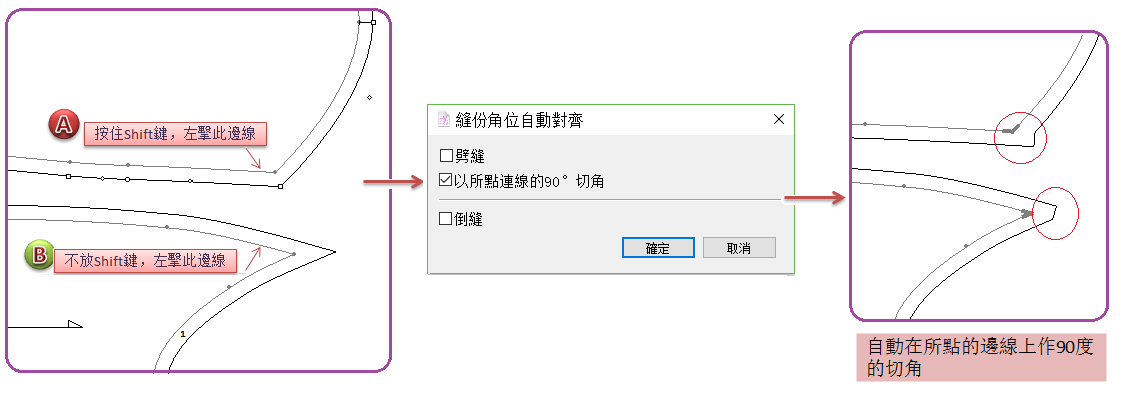

以所點邊線作90°切角

這樣操作:

  1. 按住Shift鍵同時激活兩個目標樣片;

  2. 點擊 image98 縫份角位工具;

  3. 按住Shift鍵不放, 點擊樣片1的靠近目標角位的連線, 待滑鼠變為十字, 點擊樣片2的對應邊線;

  4. 對話框出現, 選擇 [以據點邊線作90°切角] 按鈕;

  5. 點擊確定執行操作.


Note

角位說明: 以點擊線條為對稱軸添加90度角位 (角位的長度以第一次點擊的線為長度基準), 如下圖舉例所示, 則以a為基準, b的長度與a保持一致.


倒縫

這樣操作:

  1. 按住Shift鍵同時激活兩個目標樣;

  2. 點擊 image98 縫份角位工具;

  3. 按住Shift鍵不放, 點擊樣片1的靠近目標角位的連線, 待滑鼠變為十字, 點擊樣片2的對應邊線;

  4. 對話框出現, 選擇 [倒縫] 按鈕;

  5. 點擊確定執行操作.


Note

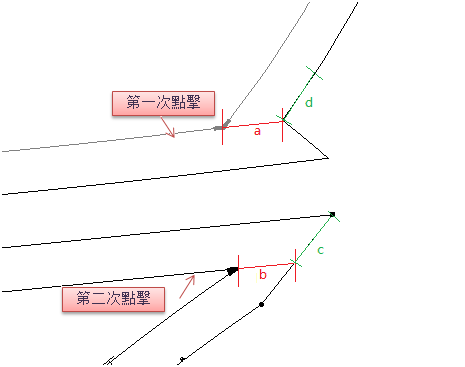

角位說明: 以第一次點擊的線條為基準, 如下圖舉例所示, a線長度保持和b線相等, d線和c線相等.


加強線段工具功能 image8

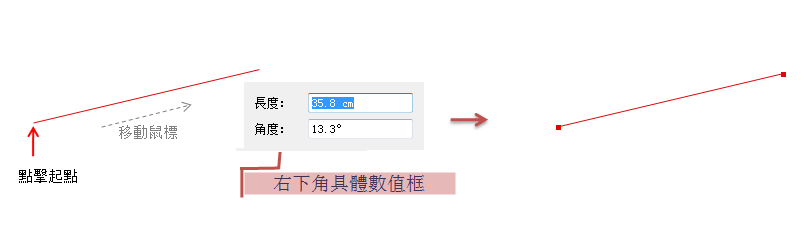

在移動鼠標過程中可查看數值

步驟同上V6.0操作, 只是點擊開始點后移動鼠標過程中, 所移動的游標右下角出現具體數值對話框供查看/輸入具體數值.

tool_image57_1

增加 [角度] 欄位

允許您繪製與參照點/線有精確夾角的線段.

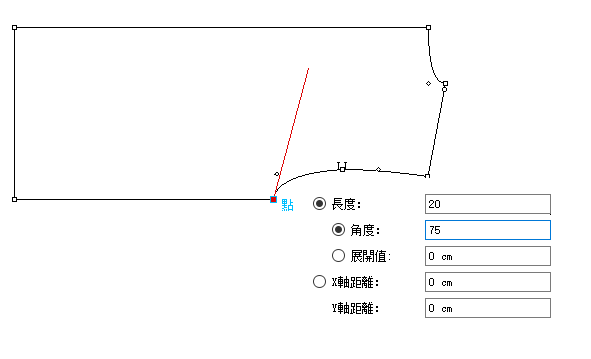

以一點為參照，繪製與此點所在的X軸有精確夾角的線段:

  1. 選中參照點;

  2. 點選 image8 工具;

  3. 左擊所需的點

  4. 在出現的對話框輸入具體的線段長度值與角度 (順時針形成夾角則輸負值, 反之則正值).

    image60_1

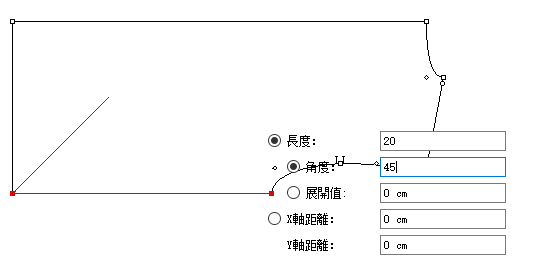

以一線為參照, 繪製與之有精確夾角的線段:

  1. 選中參照線;

  2. 點選工具;

  3. 左擊所需要的線段的起點

  4. 在出現的對話框輸入具體的線段長度值與角度 (順時針形成夾角則輸負值, 反之則正值).

    image60_2

Note

此工具7.0新版简化操作之介绍请参考 [簡化部分工具的操作] 部分.

加強文字工具功能 image9

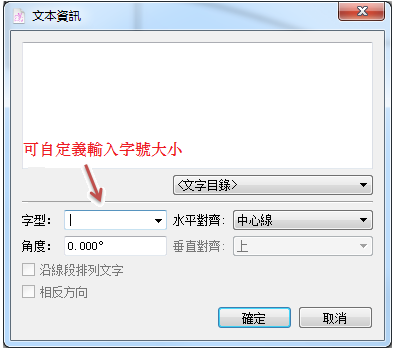

自定義字號大小

用戶除了可從下拉菜單選擇字號大小, 還可按需自定義字號的大小:

../_images/image62.png

加強平衡線工具功能 image10

可在移動過程中查看具體數值

繪畫步驟同上V6.0所示, 只是在移動滑鼠時, 工作區域所移動之游標右下角出現對話框供查看/輸入具體數值：

tool_image67_1

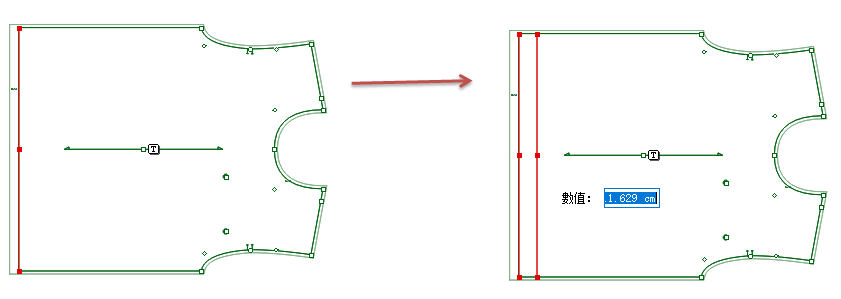

允許您在加了止口的樣片上繪製平行線.

在有止口的樣片上繪製平行線:

../_images/image63.png

Note

此工具7.0新版简化操作之介绍请参考 [簡化部分工具的操作] 部分.

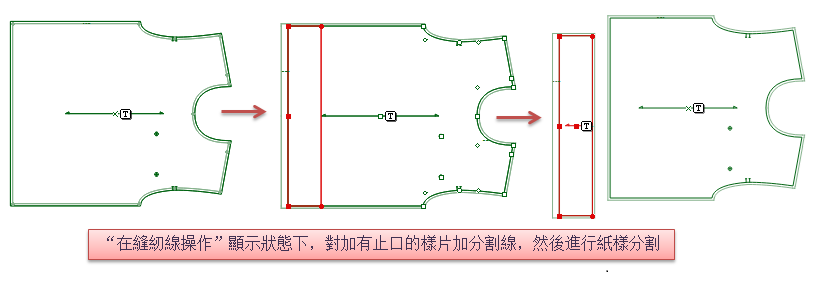

加強紙樣結合/紙樣分割工具功能 image11

允許您對加了止口的樣片進行分割操作.

在有止口的樣片上進行分割:

../_images/image64.png

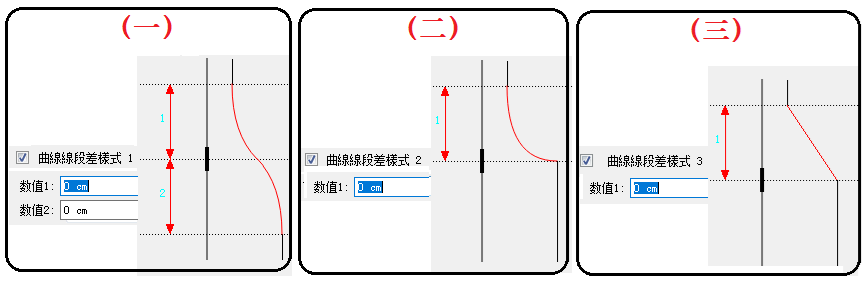

優化放碼功能

方便用戶快速輸入數值進行全尺碼放碼操作.

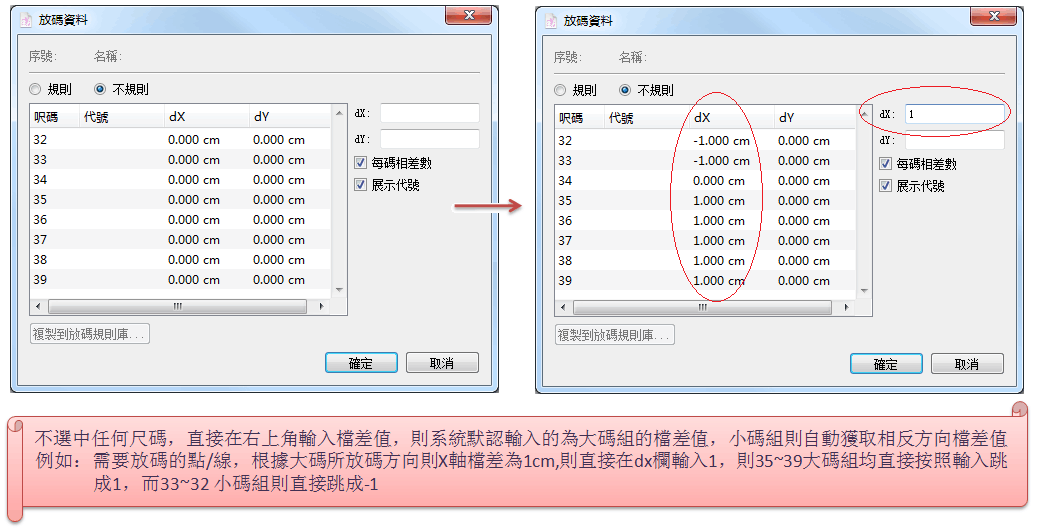

放碼資料框放碼優化:

調出放碼資料框進行放碼操作時, 如不作尺碼選擇, 直接在右上角dX/dY欄輸入檔差數值, 則默認輸入大碼檔差值, 小碼自動獲取方向與數值, 瞬間放完全尺碼:


Note

如選擇個別尺碼再輸數值則輸入的數值只針對所選尺碼.

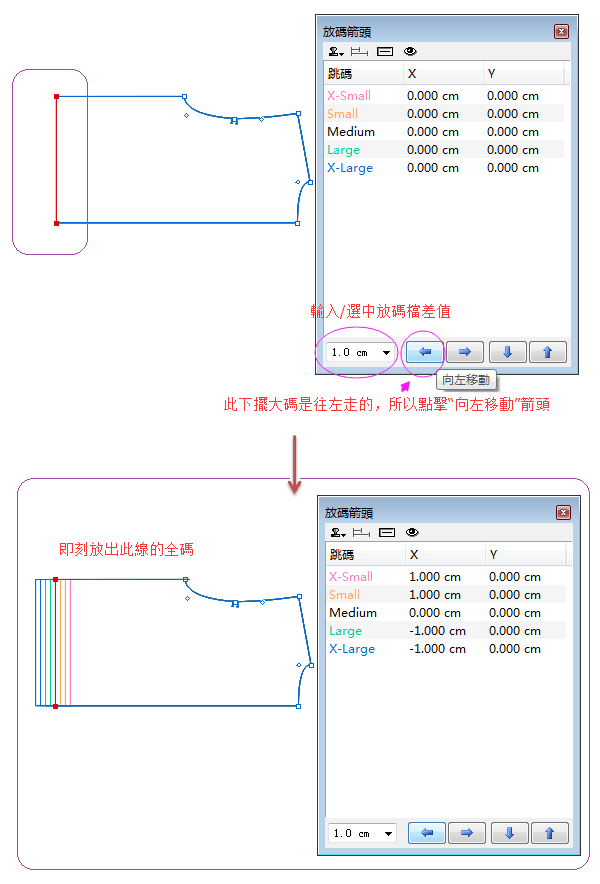

箭頭放碼优化:

  1. 直接輸入放碼跳檔數:


  2. 根據大碼方向自動辨別小碼方向並放碼:

  3. 直接選中需要放碼的點/線;

  4. 放碼箭頭工具框左下角輸入/選中所需放碼檔差值;

  5. 直接按照大碼走向點擊箭頭;

    則可立刻放出此點/ 線的全碼:

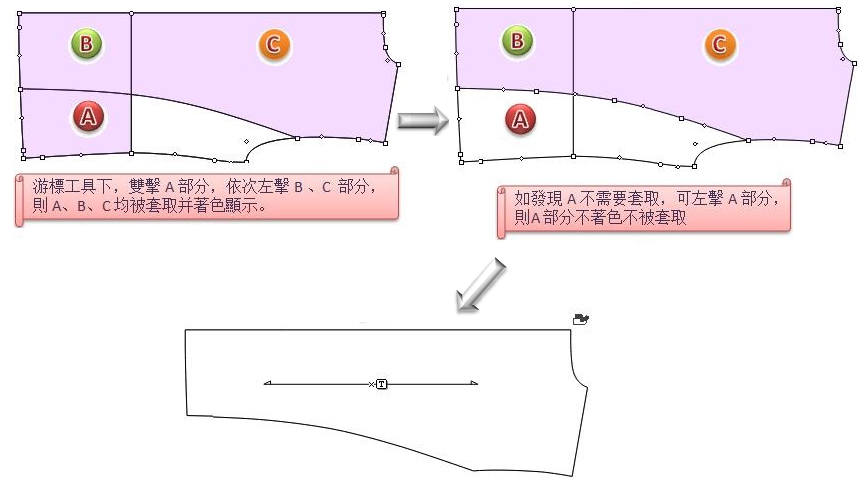

優化雙擊提取樣片功能

更加方便用戶套取樣片,加快套樣速率.

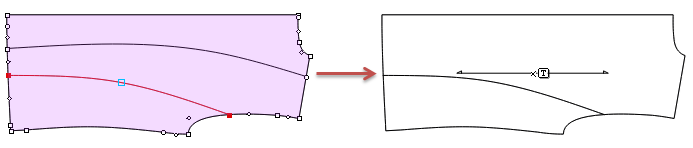

雙擊提取樣片,被套取部分著色顯示,可倒退不選.

點選游標工具, 雙擊需套取對象, 則被套取部分著色顯示, 通過左擊套取同一樣片的分割線間開的不同部位,套取過程中, 可通過左擊來套取/不套取此部位, 右擊結束套取動作.


雙擊提取樣片時可按需選擇所需內部線.

雙擊提取樣片過程中, 按住Shift鍵左擊內部線來選擇/不選所需套取的內部線.

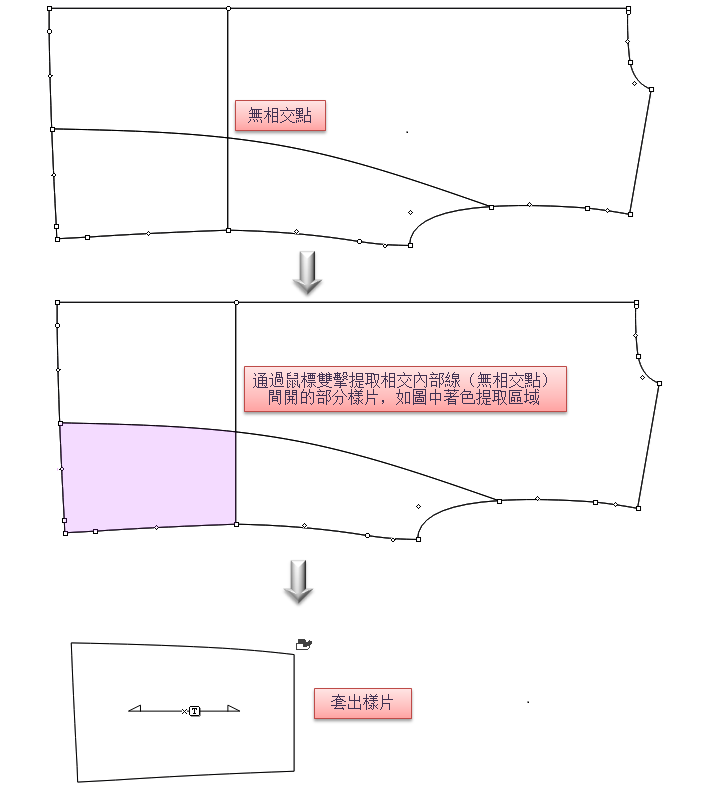

相交內部線無相交點時亦可提取相交線間開的各部分樣片.

舊版本需要套取相交內部線間開的部分樣片時, 需要給相交內部線加相交點后方可套取, 7.0 則不用, 相交內部線無相交點亦可直接套取間開的各部分樣片.


優化繪圖設置

添加通用繪圖儀:

同一臺電腦安裝了紙樣軟件 (Pattern Design)、嘜架軟件 (MarkerDesign)、 打印中心 (Plot Manager), 當其中一個軟件設置添加好繪圖驅動, 則其他兩個不用再重複設置, 自動獲取設置好.

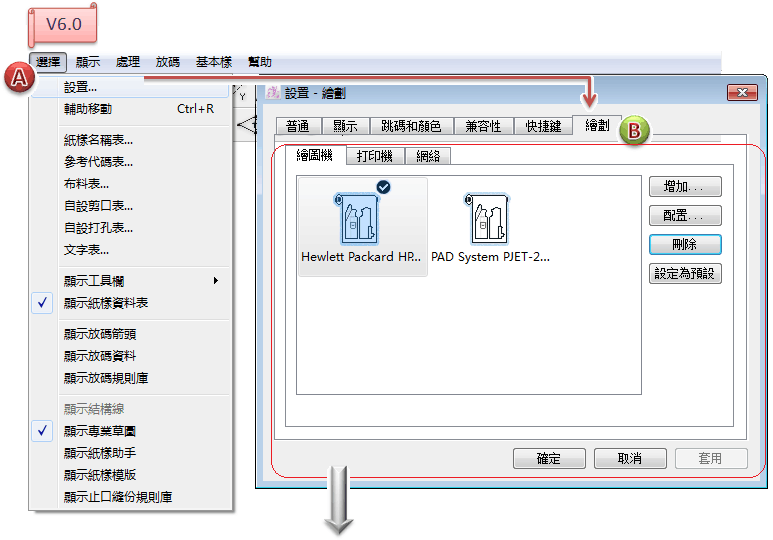

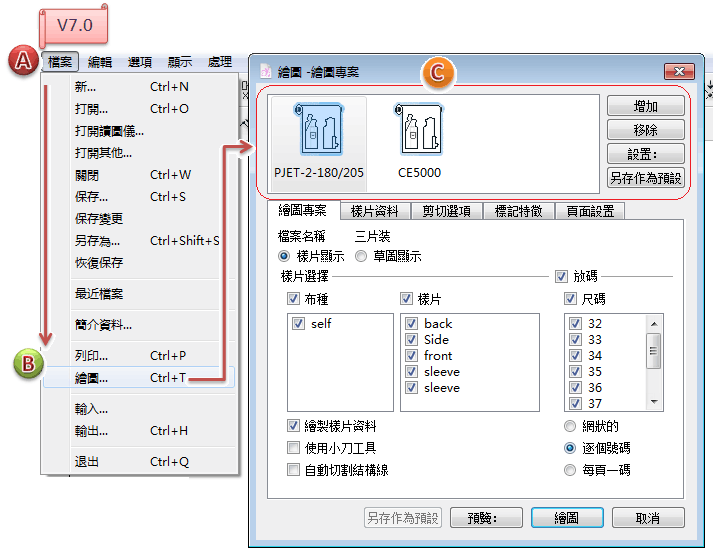

繪圖設置位置調整:

調整至送出繪圖頁面, 方便用戶在同一頁面設置并送出繪圖.

原位置: [選擇]-[設置]-[繪畫]

新位置: [檔案]-[繪畫]

../_images/image68.png ../_images/image69.png

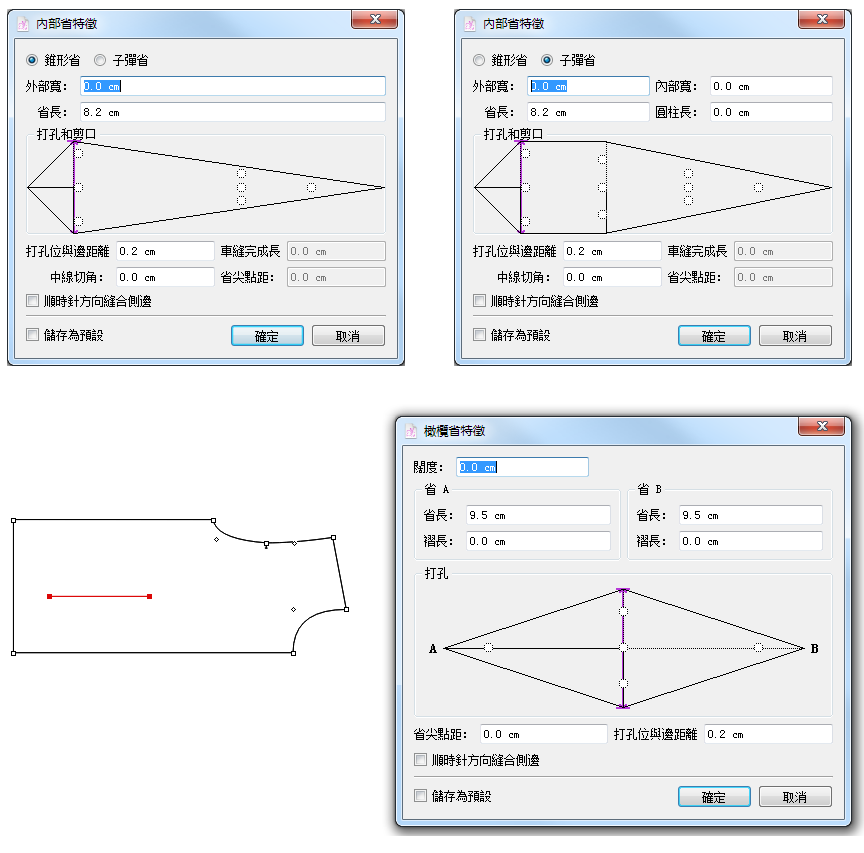

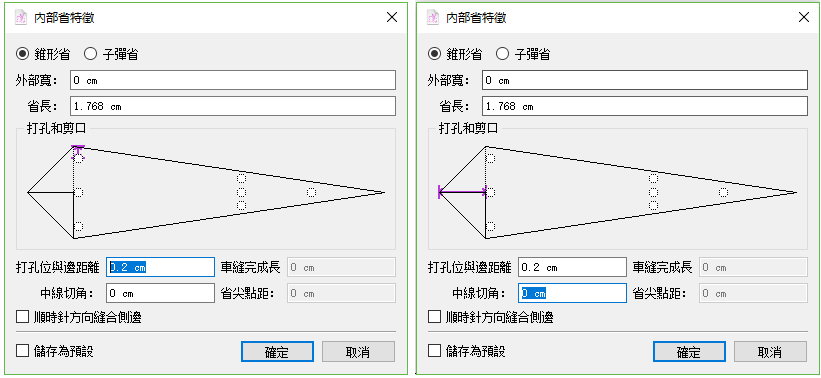

優化省工具功能 image7

增加提示功能

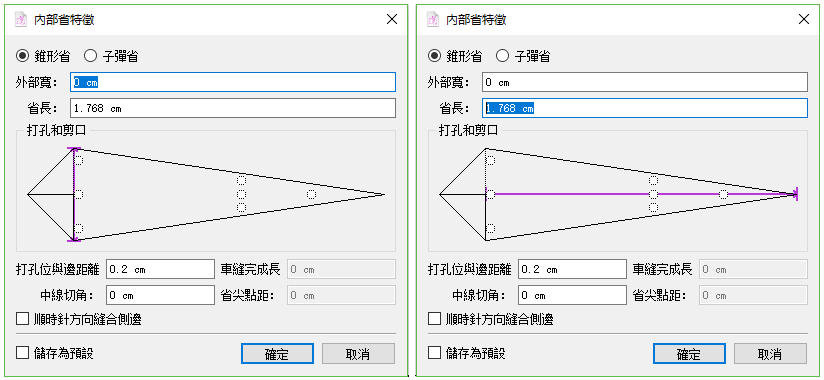

在建立省時省, 對話框相應的省寬、省長等等數值設置的位置, 輸入數值時, 對話框省圖示中會相應以紫色粗線提示現時設置的位置, 方便用戶快速辨識相應位置.

例如:



對話框內容的分類整理

作省對話框作了分類整理：錐形省、子彈省、橄欖省, 使省對話框更簡單明了; 且需填具體數值的每項設置的部位均可對應查看對話框中紫色線之標註.

tool_image139_1

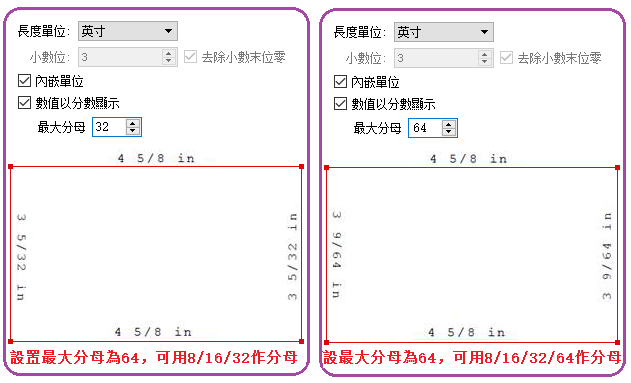

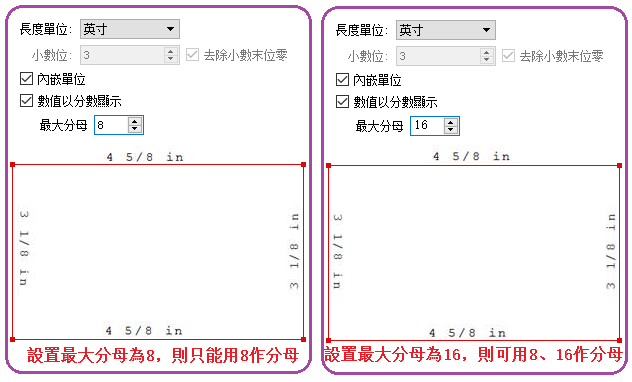

長度單位優化

長度單位為英吋, 設置為以分數形式顯示時, 默認為8進制分母, 可設置: 8; 16; 32; 64.

eg: 同一個樣片不同單位分母設置下, 每段線段的顯示:

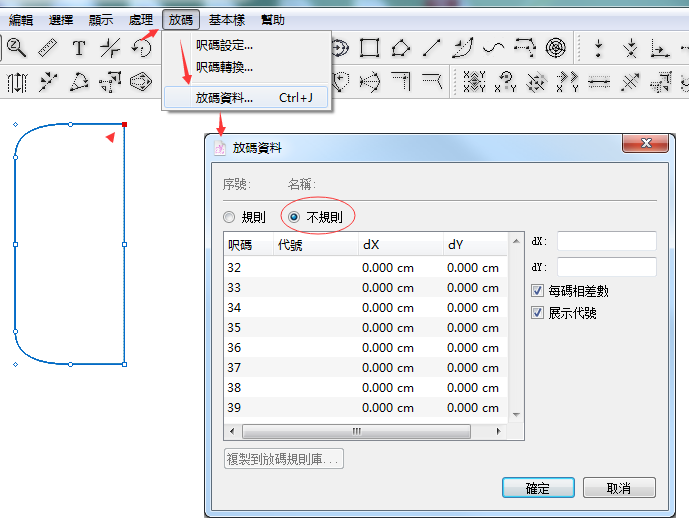

放碼資料對話框調出方式優化調整

如此點/線沒放過碼, 則點擊[放碼]-[放碼資料]自動跳到放碼資料不規則對話框:


菜單優化調整

對部分菜單進行優化調整, 方便用戶使用.

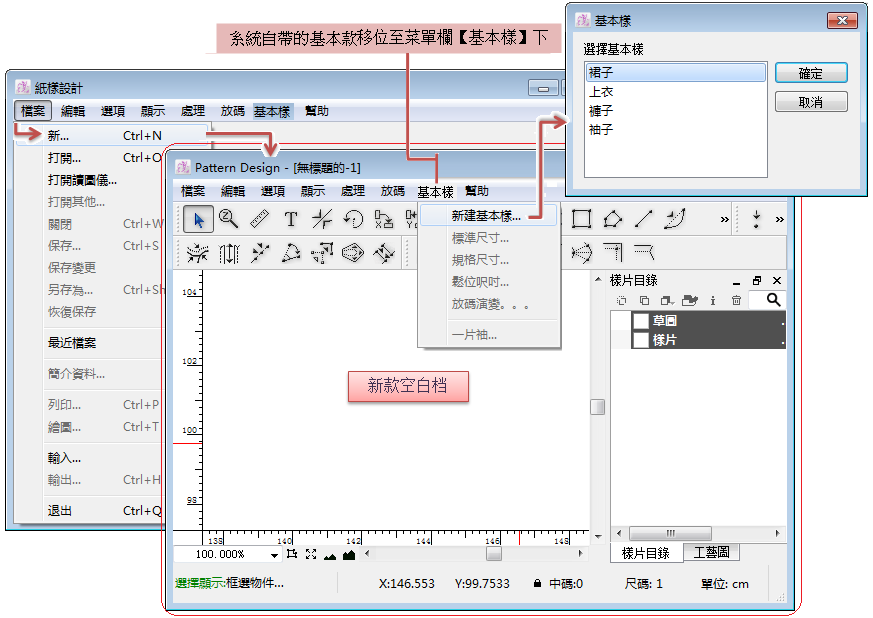

[檔案]-[新…]:

直接開空白新款檔案頁面, 系統自帶的基本款 .bas檔案移位于[基本樣]菜單下.

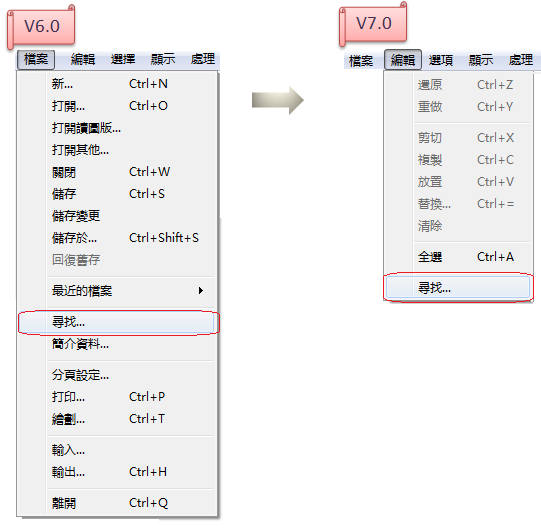

[尋找…] 位置調整:

由原位置 [檔案]-[尋找…] 調整至[編輯]菜單欄下:

../_images/image73.png

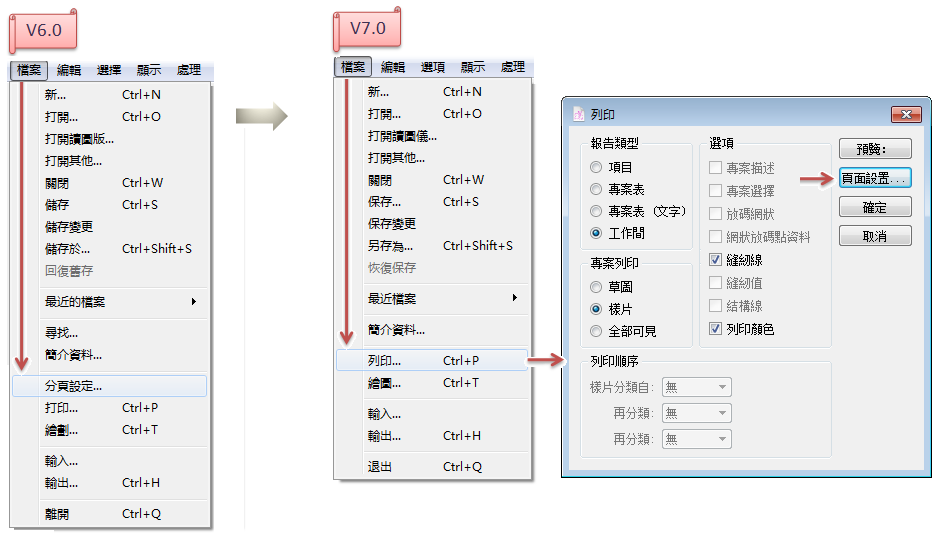

[頁面設置…]位置調整:

由原位置 [檔案]-[頁面設置…] 調整至 [檔案]-[打印] 設置對話框里:

../_images/image74.png

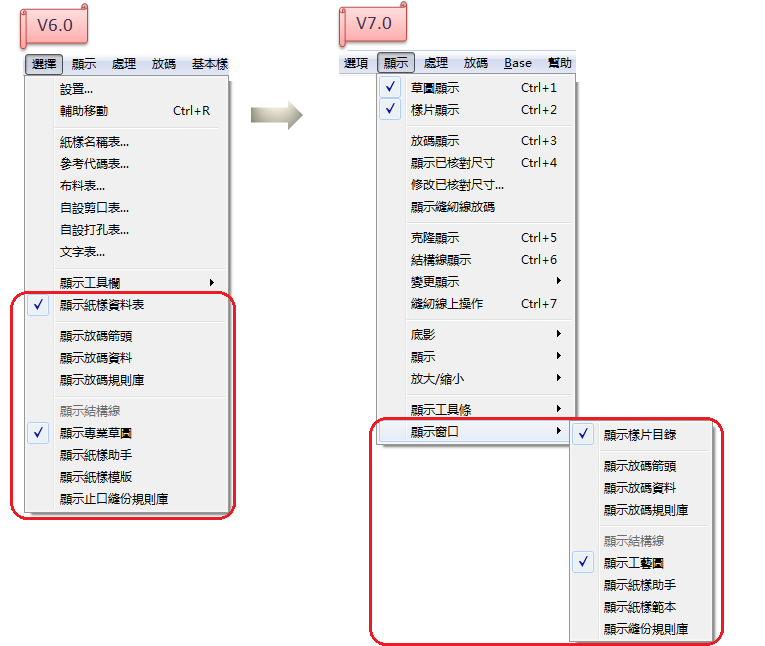

[顯示窗口]調整:

顯示紙樣資料表、顯示放碼箭頭、顯示放碼規則庫……顯示止口縫份規則庫等欄位移位于 [顯示]-[顯示窗口] 下:

../_images/image75.png

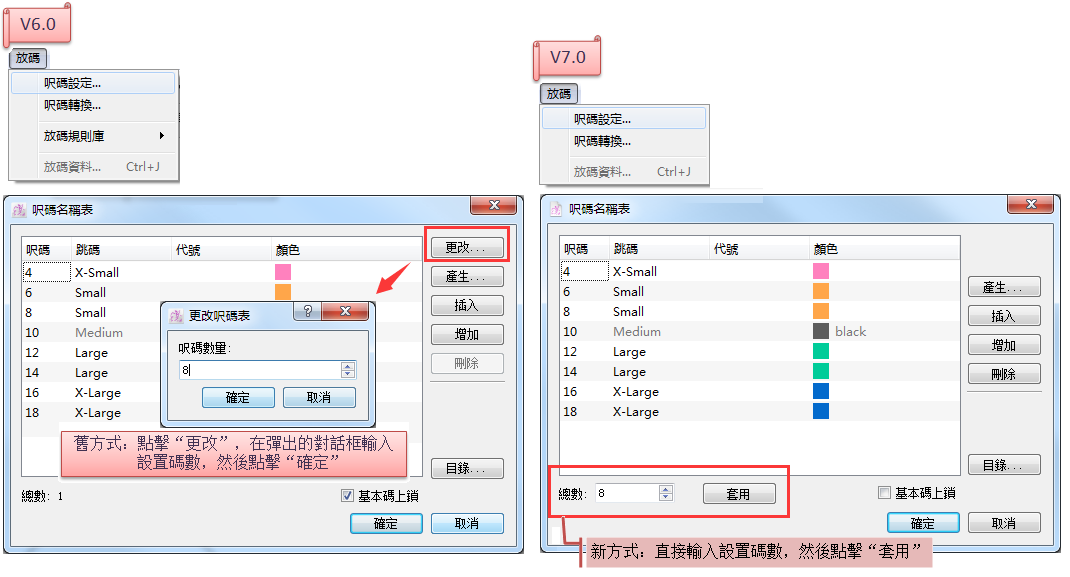

尺碼設定對話框優化調整:

../_images/image76.png

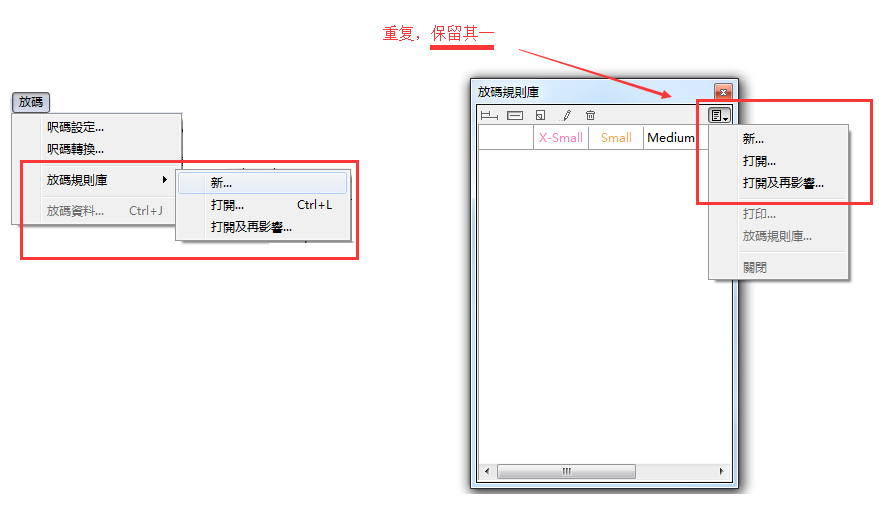

放碼規則庫下拉菜單調整:

菜單欄 [放碼] 下的 [放碼規則] 取消, 因與 [顯示放碼規則庫 ]窗口右上角項目 (新…;打開…;打開及再影響…) 重複:

../_images/image77.png

其他非.sty 檔案輸入方式的調整/優化

其他非.sty檔案 (如DXF、結構線檔案、打印/ 切割檔案……) 輸入方式的調整/優化.

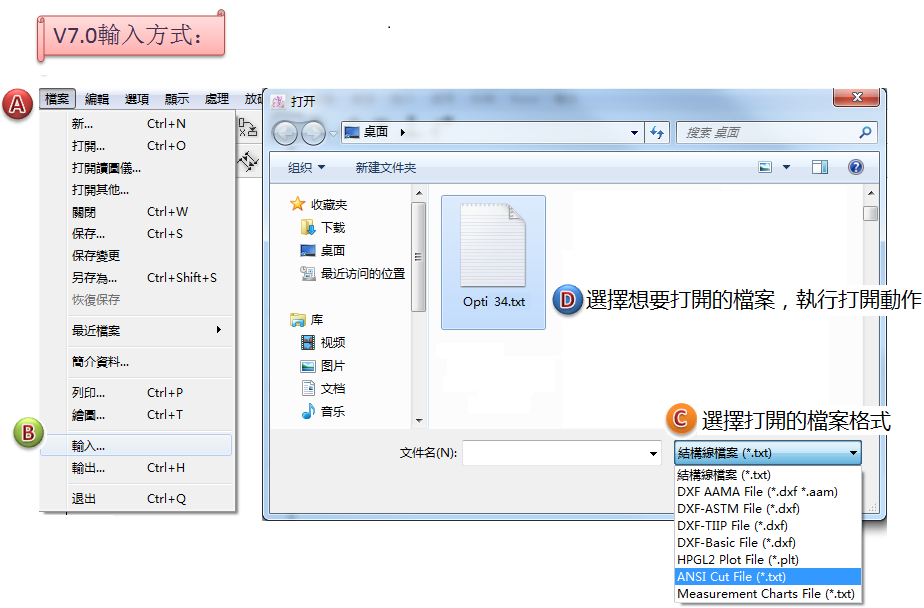

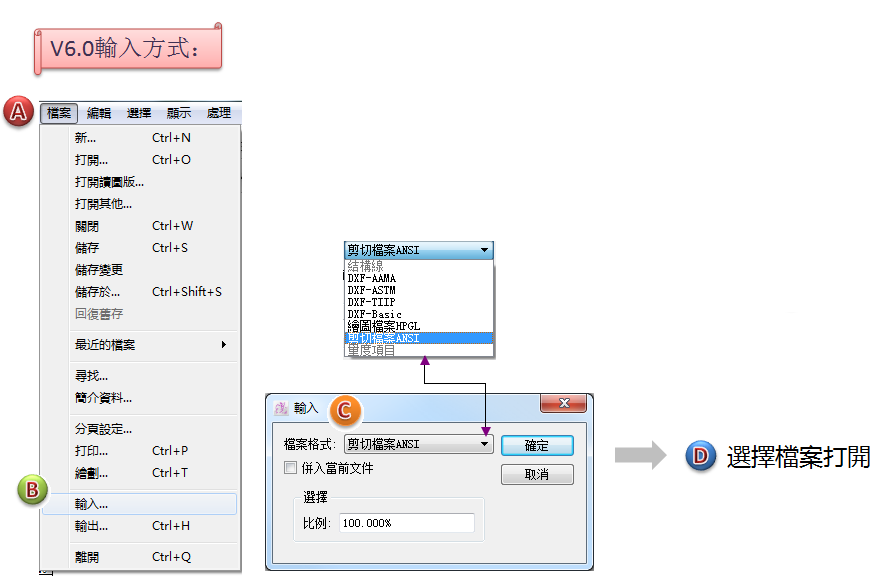

輸入方式調整

../_images/image78.png ../_images/image79.png

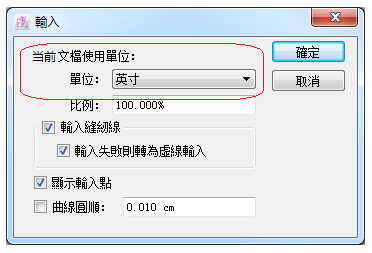

DXF檔案輸入優化

自動讀取所輸入的DXF檔案的尺寸單位, 方便用戶快速輸入打開檔案.

../_images/image80.png

構線檔案輸入優化

  1. 自動識別&轉換單位. [注：只限7.0版本輸出與7.0輸入]

    例如: A師傅以CM為單位打版并作了結構線, 輸出一結構線檔案給B師傅輸入用于他以M為單位打的另一個版. 此種情況在6.0是不通用的. 而在7.0, 系統在輸入結構線檔案時, 可自動識別單位并作轉換.

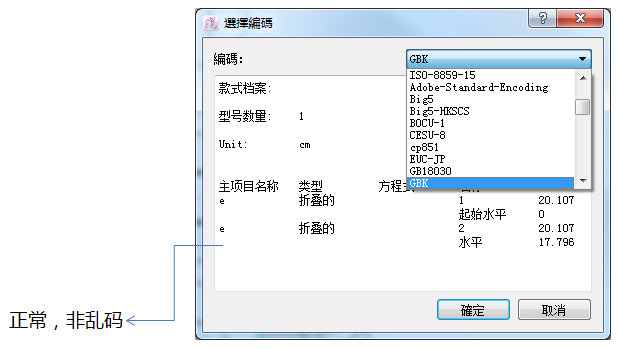

  2. 輸入結構線檔案時, 自動識別Unicode編碼. 當輸出此結構線檔案的編碼和當前輸入的編碼不一致時, 會彈出 <選擇編碼> 會話框, 編碼選項一般默認為當前電腦系統的編碼選項, 如此時編碼框內是亂碼, 則需按下拉菜單選擇正確的文字編碼 (如不知哪個為正確所需編碼, 則一個個選擇測試直至不是亂碼為止).

../_images/image81.png
