บทที่ 4: การเกรดไซส์

โปรแกรม PAD System Pattern Design มีเครื่องมือและตัวเลือกสำหรับผู้ใช้ในเกรดไซส์ ช่วยอำนวยความสะดวกผู้ใช้ในการปรับขนาดชิ้นงาน

การกำหนดขนาด

ก่อนทำการเกรดไซส์ ผู้ใช้จำเป็นต้องกำหนดขนาดก่อน

วิธีกำหนดขนาด

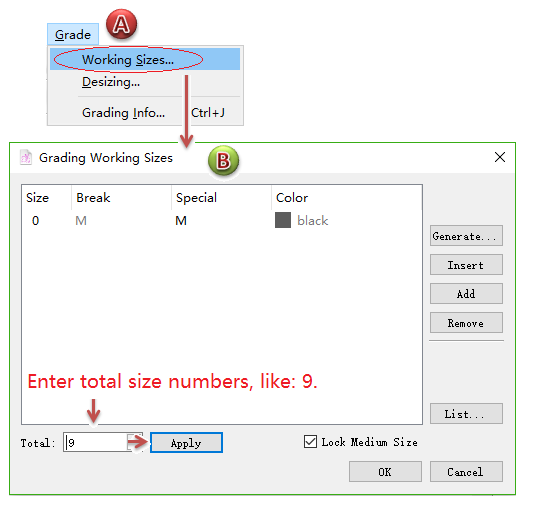

  1. เลือกเมนู [การเกรด] - [การทำงานขนาด…];

  2. กล่องโต้ตอบจะปรากฏขึ้น ป้อนจำนวนไซส์ทั้งหมดที่ต้องการ และคลิกปุ่ม [ใช้] ระบบจะสร้างขนาดต่างๆ และชิ้นงานที่สร้างจะถูกกำหนดเป็นไซส์กลางโดยอัตโนมัติ

    gr_image001

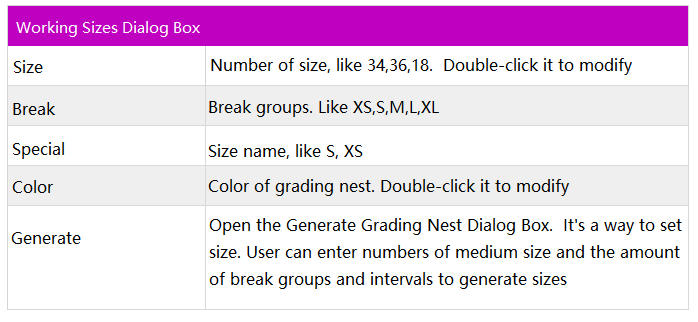

  3. ผู้ใช้สามารถกำหนดไซส์กลางหรือแก้ไขจำนวน/ พิเศษ/ตัวแบ่งไซส์ (XS, S, M, L, XL) ได้ ผู้ใช้สามารถกำหนดกลุ่มแบ่งได้สูงสุด 5 กลุ่ม

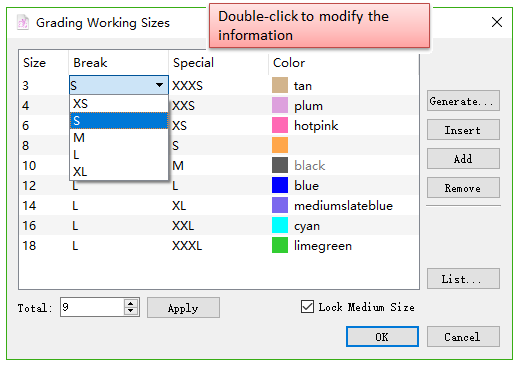

    gr_image002

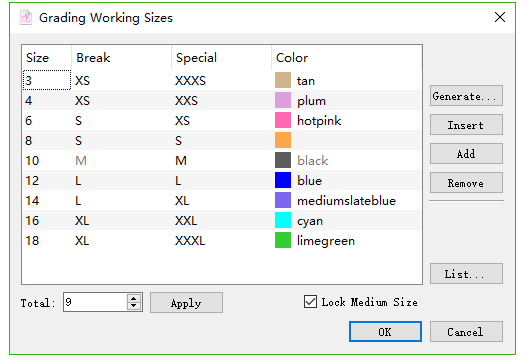

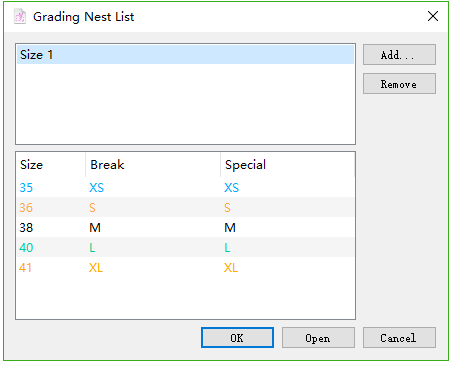

    ตัวอย่างเช่น:

    gr_image003

gr_image003_1

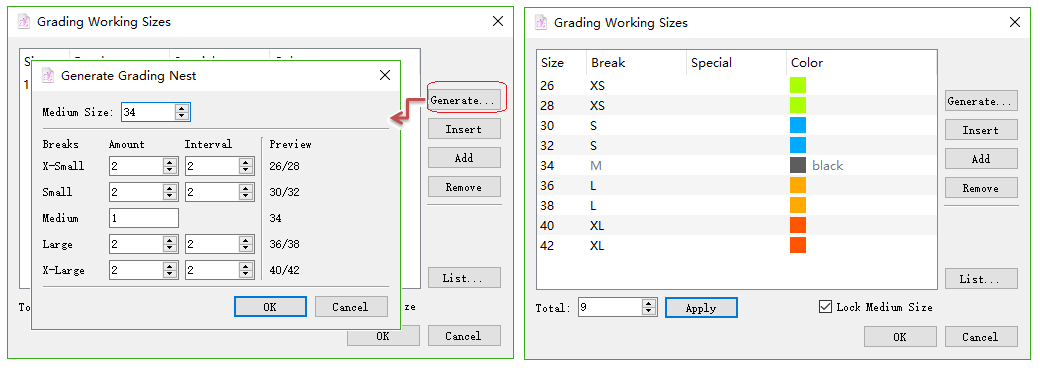

gr_image007

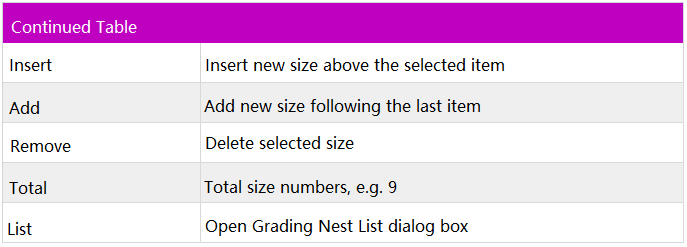

gr_image007_1

gr_image008

วิธีการเกรดไซส์

โปรแกรม PAD System Pattern Design มีสามวิธีในการเกรดไซส์

ปรับเพิ่มลดขนาดในแนวแกน X,Y

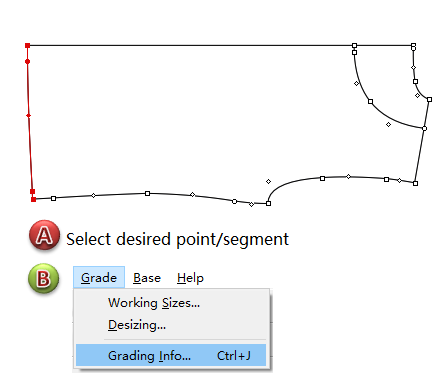

  1. เลือกเซ็กเมนท์/จุดที่ต้องการ (หรือหลายจุดที่จะให้มีการปรับเพิ่มลดขนาดในค่าเดียวกัน);

  2. เลือกเมนู [การเกรด]-[เกรดดิ้งข้อมูล] (หรือกดปุ่มลัด Ctrl+J) เพื่อเปิดกล่องโต้ตอบ เกรดดิ้งข้อมูล;

gr_image004

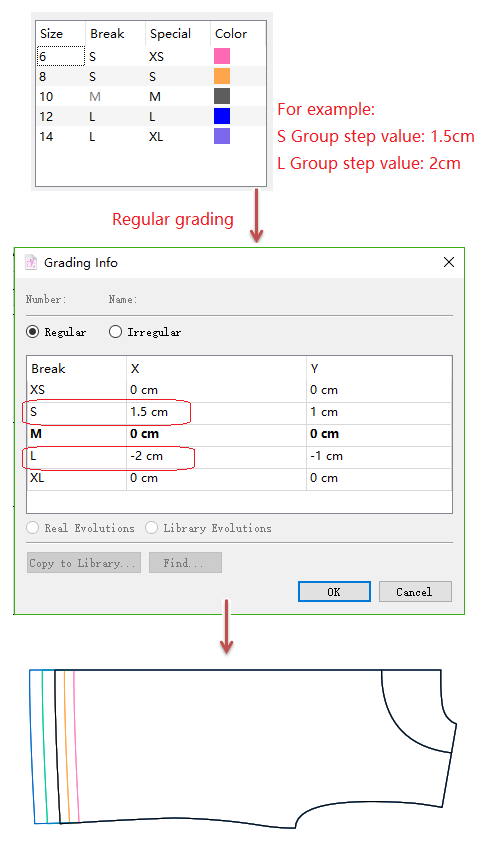

ผู้ใช้สามารถใช้รายการเกรดไซส์ปกติสำหรับทำการปรับเพิ่มลดขนาดแบบปกติได้ (ค่าเปลี่ยนทีละขั้นระหว่างแต่ละขนาดจะเท่ากัน):

gr_image005

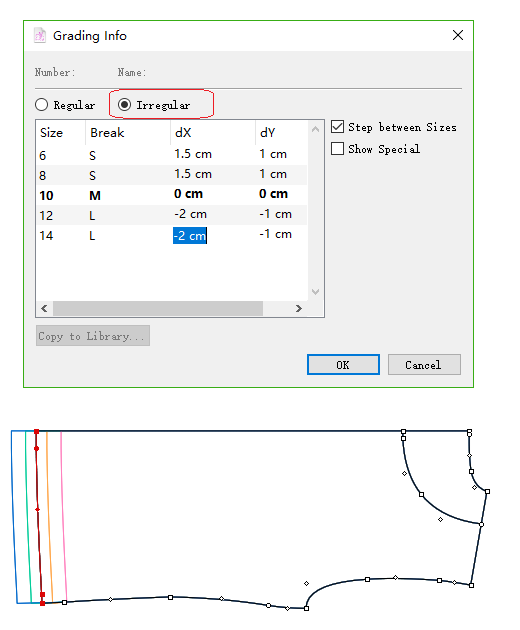

ผู้ใช้สามารถใช้รายการเกรดไซส์แบบไม่ปกติสำหรับการปรับเพิ่มลดขนาดแบบไม่ปกติได้ (ค่าเปลี่ยนทีละขั้นระหว่างขนาดแต่ละขนาดจะแตกต่างกัน):

gr_image006

Note

รายการการปรับเพิ่มลดขนาดที่ไม่ปกติสามารถใช้สำหรับการปรับเพิ่มลดขนาดแบบปกติได้ อย่างไรก็ตาม การปรับเพิ่มลดขนาดแบบไม่ปกติสามารถทำได้ในรายการการปรับเพิ่มลดขนาดที่ไม่ปกติเท่านั้น

ลูกศรเกรดดิ้ง

เมื่อใช้ ลูกศรเกรดดิ้ง ผู้ใช้จะไม่ต้องจำทิศทางการปรับเพิ่มลดขนาด ซึ่งจะขึ้นอยู่กับค่าลบหรือค่าบวก ผู้ใช้สามารถเลือกค่าเปลี่ยนทีละขั้นที่ต้องการ (บวก) ได้ และคลิกปุ่มลูกศรเพื่อควบคุมทิศทางการปรับเพิ่มลดขนาด

เปิดหน้าต่าง

ก่อนใช้ลูกศรเกรดดิ้ง ผู้ใช้จำเป็นต้องเปิดหน้าต่างดังนี้:

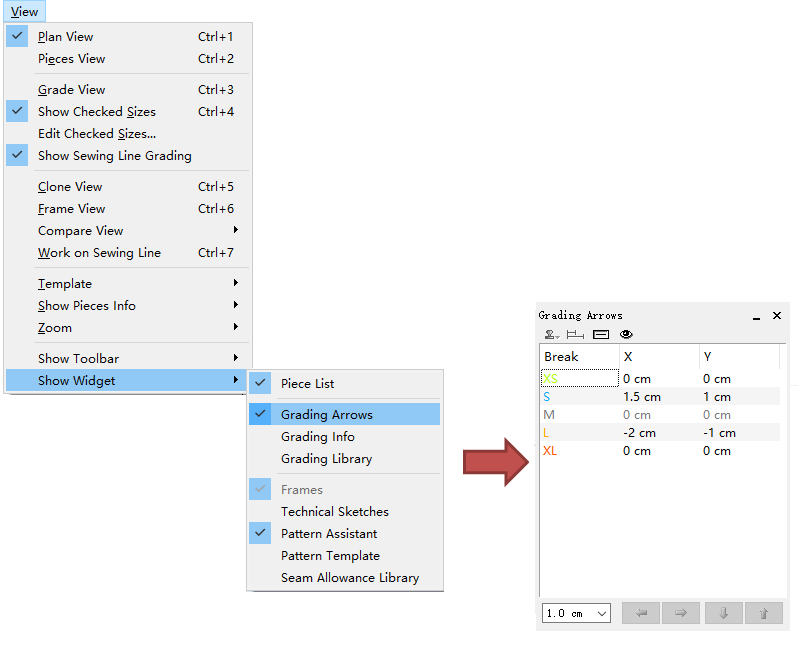

คลิกเมนู [มุมมอง] - [แสดงวิดเจ็ต] - [ลูกศรเกรดดิ้ง]

gr_image009

ทำการเกรดไซส์โดยลูกศรเกรดดิ้ง

  1. เลือกจุด/เซ็กเมนท์;

  2. เลือกค่าเปลี่ยนทีละขั้น;

    Note

    ผู้ใช้สามารถป้อนค่าเปลี่ยนทีละขั้นตามที่จำเป็นได้

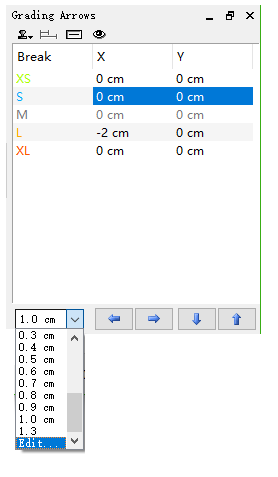

    1. ดึงแถบเมนูไปด้านล่าง;

      gr_image014

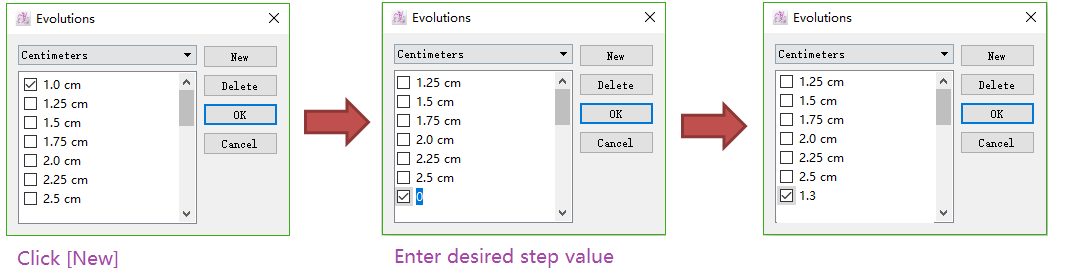

    2. เลือก [Edit] เปิดกล่องโต้ตอบ [Evolution]

    3. เลือกหน่วย จากนั้นคลิก [New] ป้อนค่าเปลี่ยนทีละขั้นที่ต้องการ แล้วคลิก [ตกลง]

      gr_image015

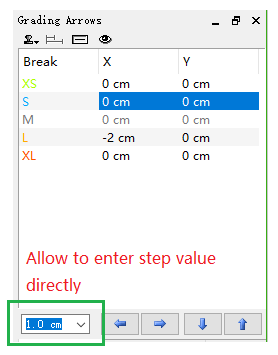

      ใน V7.0 ผู้ใช้สามารถป้อนค่าเปลี่ยนทีละขั้นที่ต้องการได้โดยตรง

    gr_image016

  3. เลือกขนาดที่ต้องการเกรดไซส์;

  4. คลิกปุ่มลูกศรเพื่อทำการเกรดไซส์;

    Note

    จะเพิ่มขึ้นตามค่าเปลี่ยนทีละขั้นปัจจุบันทุกครั้งที่คุณคลิกปุ่มลูกศร

    ตัวอย่างเช่น:

    ปรับเพิ่มลดขนาดชายเสื้อยืด:

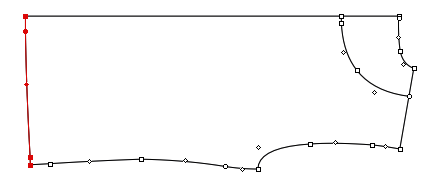

    1. เลือกแนวชายเสื้อที่ต้องการ:

      gr_image010

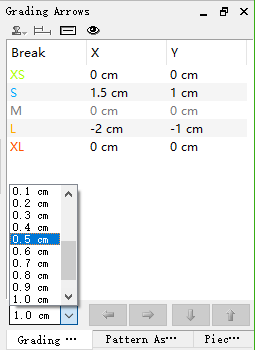

    2. เลือกค่าเปลี่ยนทีละขั้นที่ต้องการ (ป้อนได้โดยตรงใน V7.0)

      gr_image011

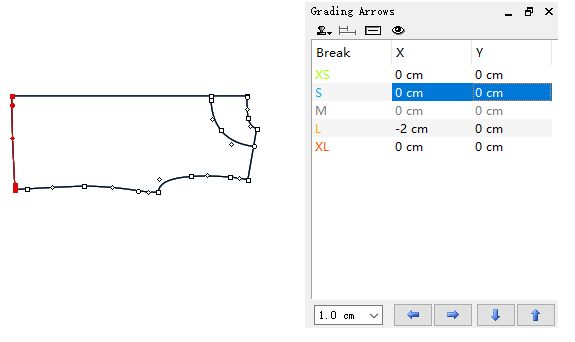

    3. เลือกขนาดที่จะปรับเพิ่มลดขนาด

      gr_image012

    4. คลิกปุ่มลูกศรเพื่อทำการปรับเพิ่มลดขนาด:

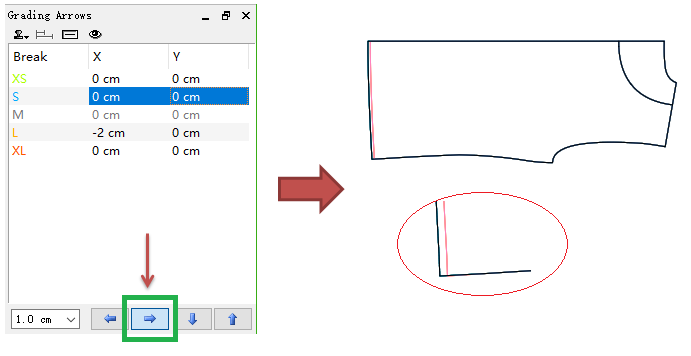

      gr_image013

แนะนำเมนู ลูกศรเกรดดิ้งเบื้องต้น

  1. วิธีทำ:

    คลิกขวาที่รายการเพื่อเลือก [Show Special] หรือ [Show Size Color]

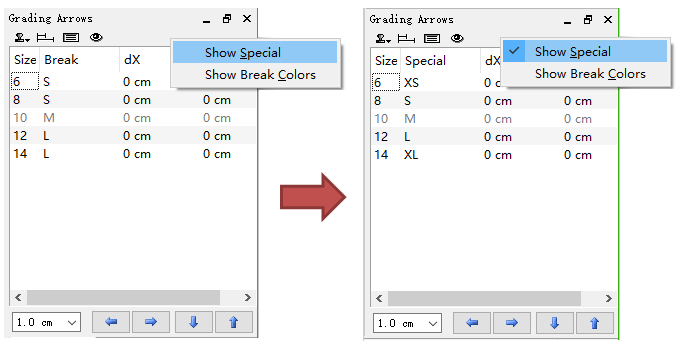

    Show Special: แสดงชื่อที่กำหนดเองซึ่งผู้ใช้อาจกำหนดให้กับขนาดแต่ละขนาดในกล่องโต้ตอบการทำงานขนาด:

    gr_image017

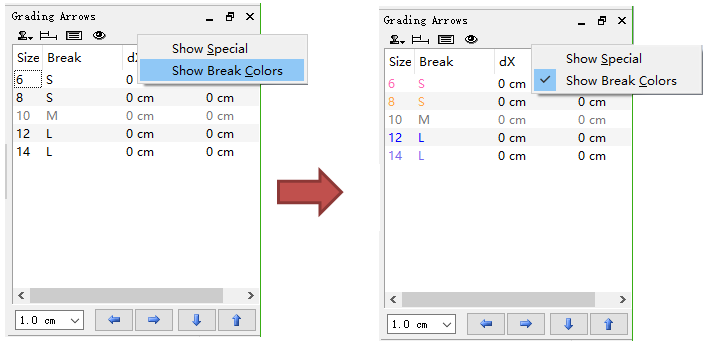

    Show Size Color: เพื่อแสดงสีของขนาดที่กำหนดโดยผู้ใช้

    gr_image018

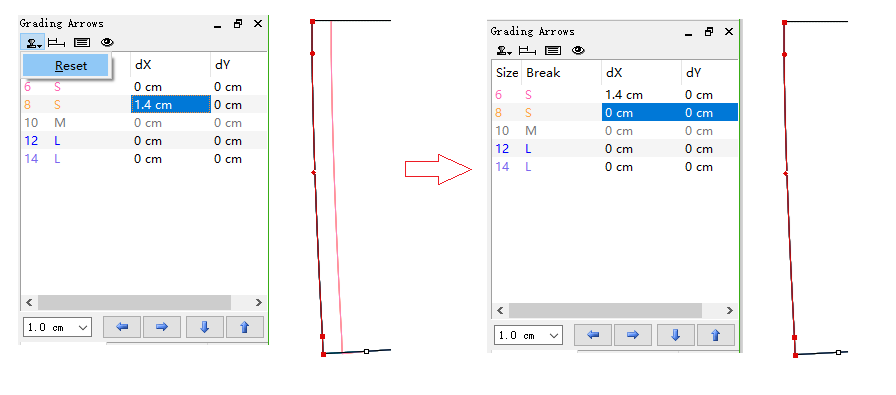

  2. gr_image019 แก้ไขการปรับเพิ่มลดขนาด: รีเซ็ต

    คืนค่าการปรับเพิ่มลดขนาดของขนาดที่เลือกให้เป็นศูนย์

    วิธีทำ:

    ก. เลือกขนาดที่ต้องการ

    ข. คลิก gr_image019 รีเซ็ต

    gr_image020

  3. ระยะห่าง/ขั้น

    gr_image021 : ความแตกต่างระหว่างขนาดกลาง กับขนาดอื่น ๆ

    gr_image022 : ความแตกต่างระหว่างขนาดสองขนาดที่ใกล้กัน

  4. ปกติ/ไม่ปกติ

    gr_image023การปรับการเกรดไซส์แบบปกติ

    gr_image024 : การปรับการเกรดไซส์แบบไม่ปกติ

  5. ปรับเพิ่มลดขนาด/ดัดแปลง

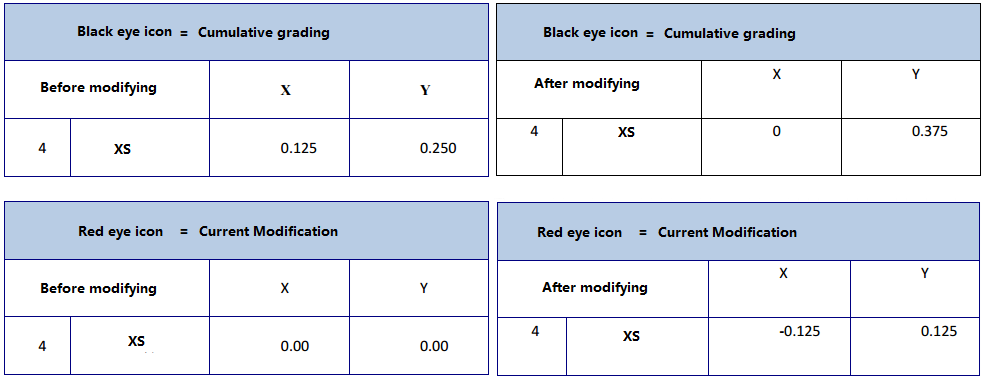

    gr_image025 ไอคอนตาดำ: การปรับการเกรดไซส์สะสม

    เพิ่มมูลค่าให้กับการปรับการเกรดไซส์ที่มีอยู่ คุณไม่จำเป็นต้องลบค่าเดิมออก

    gr_image026 ไอคอนตาแดง: การปรับเปลี่ยนปัจจุบัน

    ซ่อนค่าที่ปรับการเกรดไซส์ไว้ชั่วคราว ค่าที่ป้อนใหม่จะถูกเพิ่มไปยังค่าที่ปรับเพิ่มลดขนาดแล้ว

    gr_image027

ไลบรารี่การเกรดดิ้ง

ผู้ใช้สามารถสร้างไลบรารีการเกรดไซส์โดยมีลักษณะการปรับเพิ่มลดขนาดที่ใช้บ่อยได้ ซึ่งผู้ใช้สามารถใช้งานได้โดยตรง

ตัวอย่างเช่น:

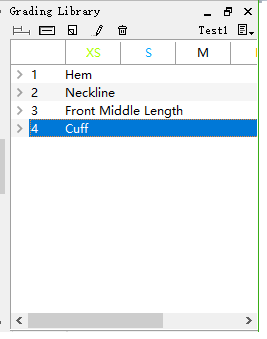

gr_image028

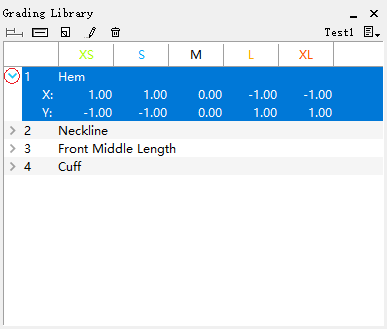

คลิกลูกศรเล็ก ๆ ที่ด้านหน้าของรายการการเกรดไซส์ที่กำหนดไว้ก่อนหน้านี้ ผู้ใช้จะสามารถเห็นค่าเฉพาะได้

gr_image029

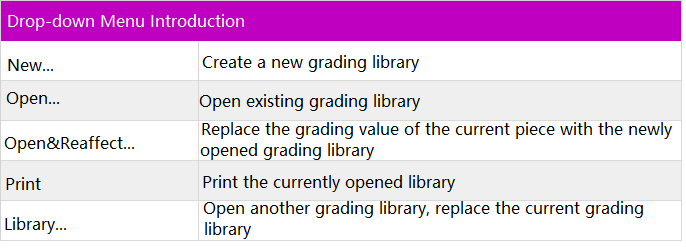

เมนูแบบเลื่อนลง

gr_image030_1

Note

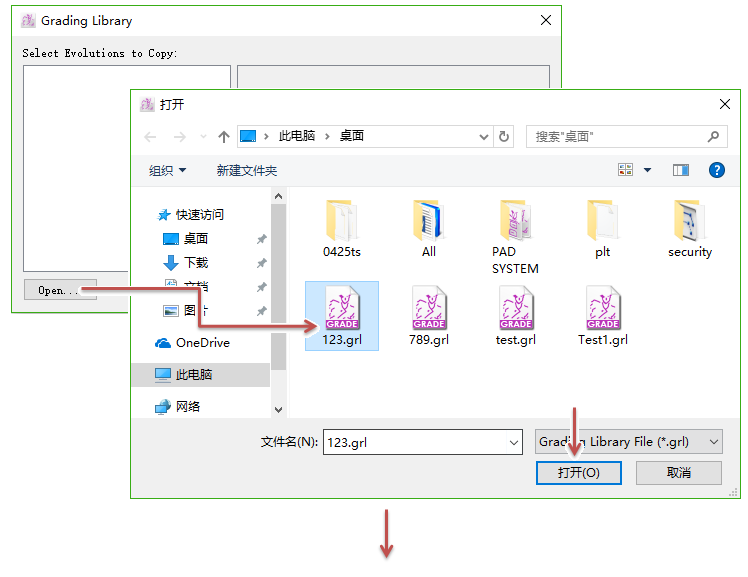

ตัวอย่างเช่น:

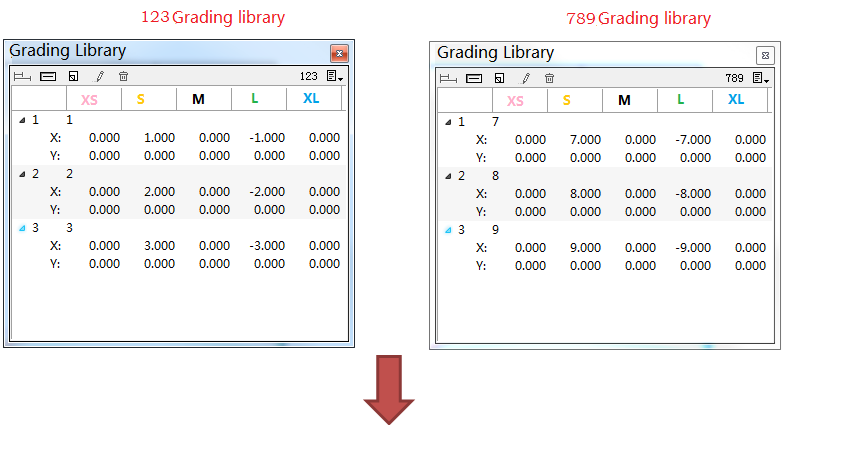

gr_image030

gr_image031

gr_image032

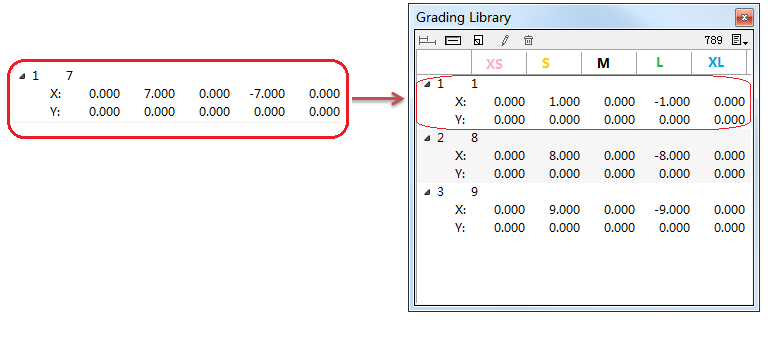

gr_image033

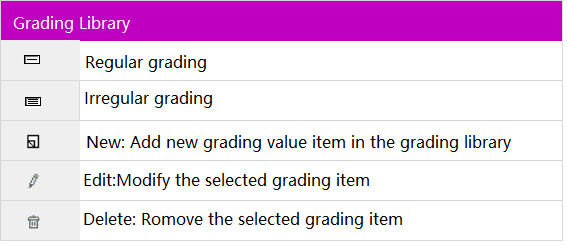

แนะนำเนื้อหาในไลบรารี่การเกรดดิ้ง

gr_image034

สร้าง ไลบรารี่การเกรดดิ้ง

  1. คลิกเมนูแบบเลื่อนลง [New…] เปิดกล่องโต้ตอบ Save

  2. ป้อนชื่อไฟล์แล้วคลิก [ตกลง] เพื่อบันทึกไฟล์

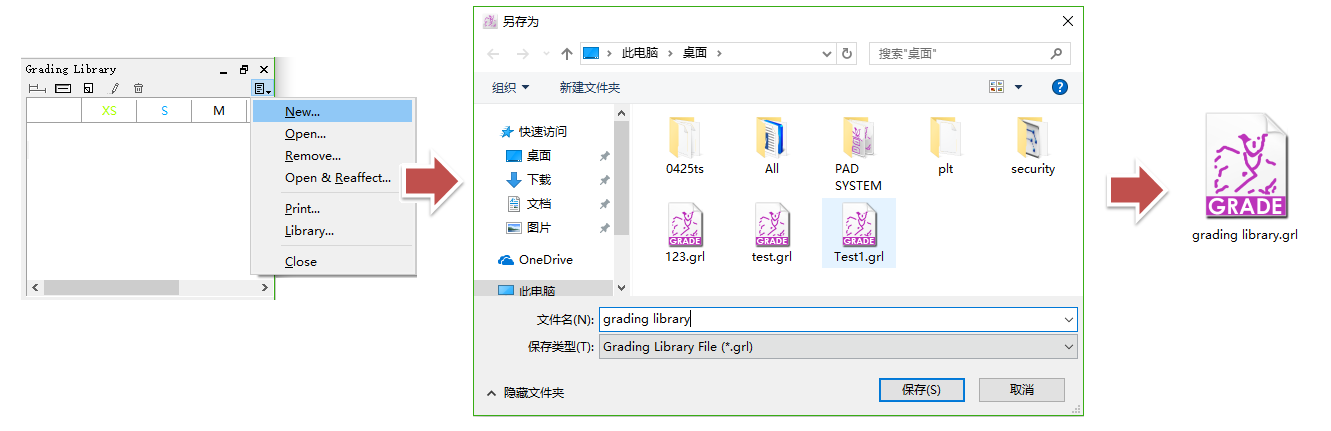

    gr_image039

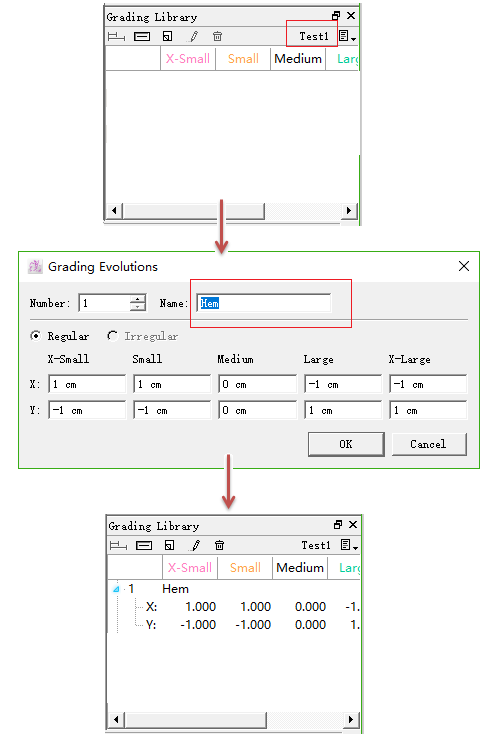

  3. คลิกเมนู Grading Library gr_image036 New จากนั้นใส่ชื่อและค่าการปรับเพิ่มลดขนาดที่ต้องการ คลิก [ตกลง];

    gr_image040

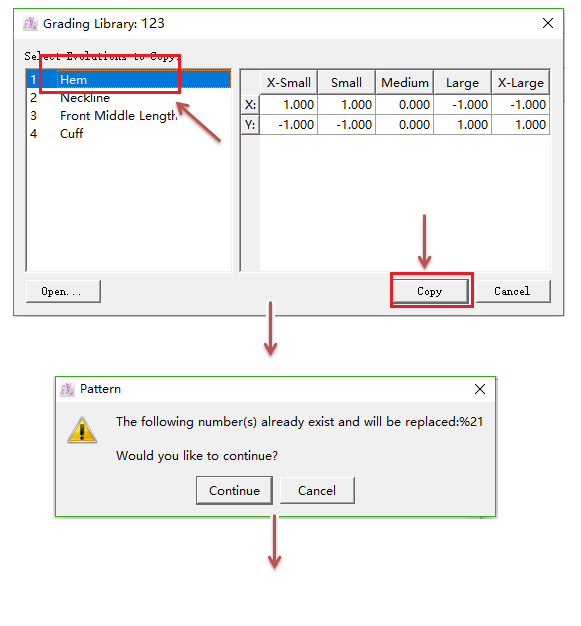

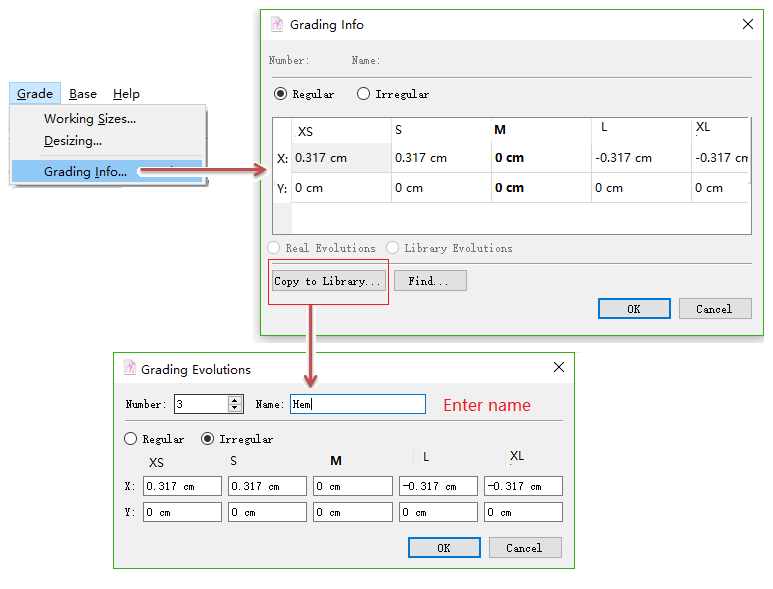

    หรือเปิดชิ้นที่ปรับเพิ่มลดขนาดแล้ว คัดลอกค่าการปรับเพิ่มลดขนาดไปที่ไลบรารี

    gr_image041

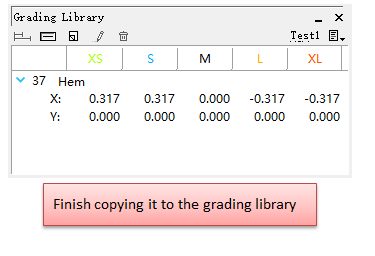

    gr_image042

ปรับเพิ่มลดขนาดชิ้นงานโดยใช้ไลบรารี่การเกรดดิ้ง

หลังจากสร้างไลบรารี่การเกรดดิ้งแล้ว ผู้ใช้สามารถใช้ไลบรารี่การเกรดดิ้งเพื่อปรับเพิ่มลดขนาดชิ้นงานได้โดยตรง ซึ่งจะช่วยเพิ่มประสิทธิภาพในการทำแพทเทิร์นได้ดียิ่งขึ้น

วิธีทำ:

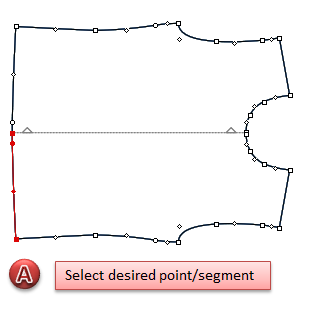

  1. เลือกจุดหรือเซ็กเมนท์ที่ต้องการ;

    gr_image043

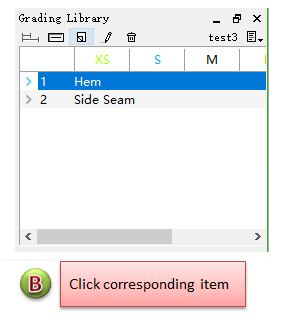

  2. คลิกรายการปรับเพิ่มลดขนาดที่เกี่ยวข้องในไลบรารี เช่น ชายเสื้อ

    gr_image044

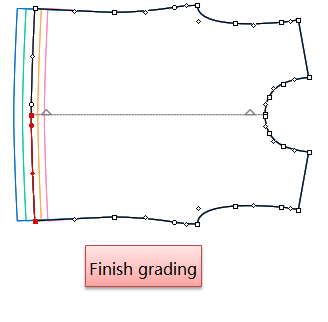

  3. ทำซ้ำขั้นตอนเดิมเพื่อปรับเกรดดิ้งจุดหรือเซ็กเมนท์อื่น

    gr_image045

เครื่องมือการเกรดไซส์

PAD System มีเครื่องมือการเกรดไซส์ 9 รายการสำหรับผู้ใช้ในการแก้ไขการเกรดไซส์

gr_image048

ในการดูเครื่องมือการเกรดไซส์และงานเนสติ้งที่มีการเกรดไซส์นั้น ผู้ใช้ต้องเลือก [มุมมองการเกรด] ในเมนู [มุมมอง]

gr_image046 การปรับการเกรดดิ้งแบบสมมาตร

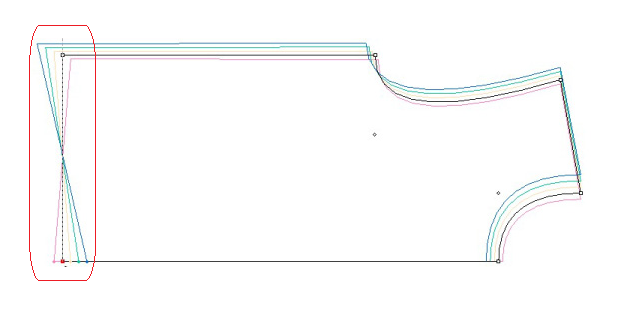

ตามภาพที่แสดง จุดตรงกลางชายเสื้อด้านหน้า ถูกเกรดดิ้งผิด ต้องแก้ไข ผู้ใช้สามารถใช้เครื่องมือนี้เพื่อแก้ไขได้:

gr_image047

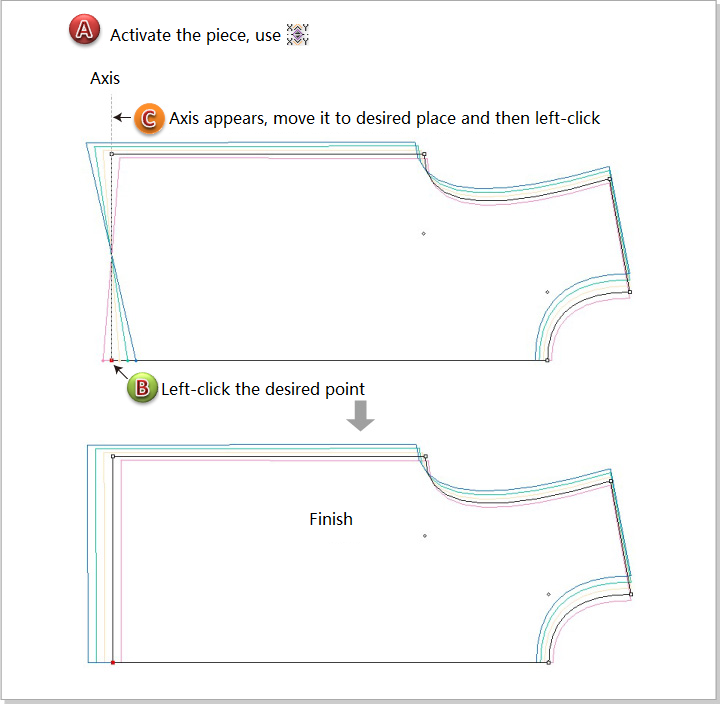

การทำให้การปรับการเกรดดิ้งมีความสมมาตร

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image046 ;

  3. คลิกจุดที่ต้องการ

  4. เส้นที่แสดงแกนสมมาตรจะปรากฏขึ้น ลากเส้นนี้ไปยังตำแหน่งที่ต้องการ แล้วคลิกซ้าย

gr_image049

เพื่อให้การปรับการเกรดดิ้งมีความสมมาตรด้วยค่าที่แม่นยำ

V6.0 ：

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image046 ;

  3. กดปุ่ม Alt (Windows) หรือ Option (Mac) ค้างไว้ คลิกจุดที่ต้องการ

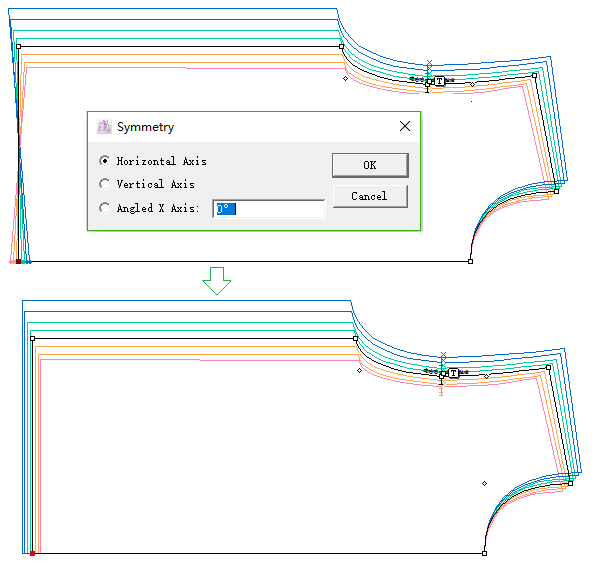

  4. กล่องโต้ตอบสมมาตรการเกรดดิ้ง จะปรากฏขึ้น เลือกปุ่มตัวเลือกที่เหมาะสม หรือป้อนค่าของมุมองศาที่ต้องการในกล่องข้อความ:

gr_image050

gr_image051 การหมุนเกรดดิ้ง

ผู้ใช้สามารถแก้ไขงานเกรดดิ้งเนสต์ โดยการหมุนเพื่อปรับเพิ่มลดขนาดด้วยมือเปล่ารอบจุดกลางได้

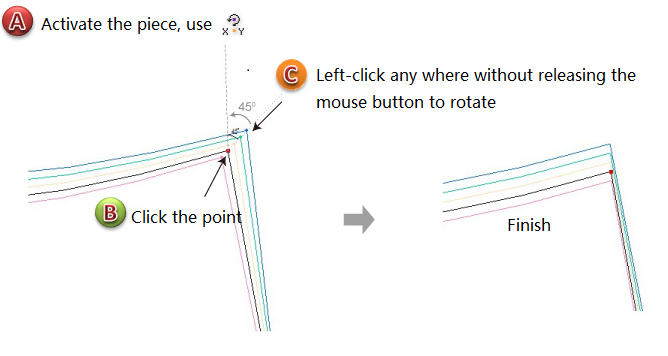

หมุนเพื่อปรับเพิ่มลดขนาด

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image051 ;

  3. คลิกจุดที่ต้องการ คลิกที่ใดที่หนึ่งในพื้นที่ทำงานและกดปุ่มซ้ายของเมาส์ค้างไว้ จะมีเส้นปรากฏขึ้นเส้นหนึ่ง ย้ายเส้นนี้ไปยังตำแหน่งที่ต้องการ

    gr_image052

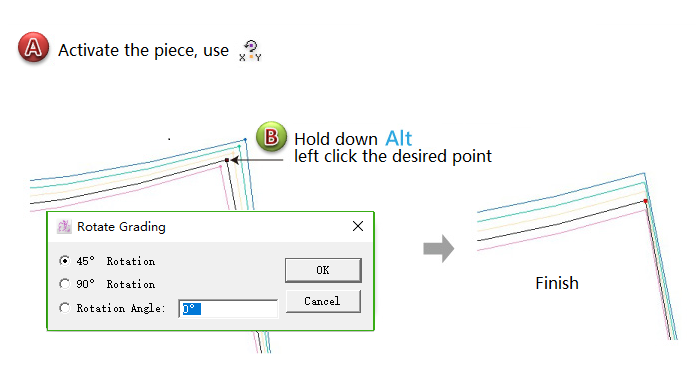

หมุนเพื่อปรับเพิ่มลดขนาดด้วยค่าที่แม่นยำ

V6.0 ：

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image051 ;

  3. กดปุ่ม Alt (Windows) หรือ Option (Mac) ค้างไว้ คลิกซ้ายที่จุดที่ต้องการ

  4. กล่องโต้ตอบ การหมุนการเกรดดิ้ง จะเปิดขึ้น เลือกปุ่มตัวเลือกที่เหมาะสม หรือป้อนค่ามุมองศาที่ต้องการในกล่องข้อความ แล้วคลิก [ตกลง]

gr_image053

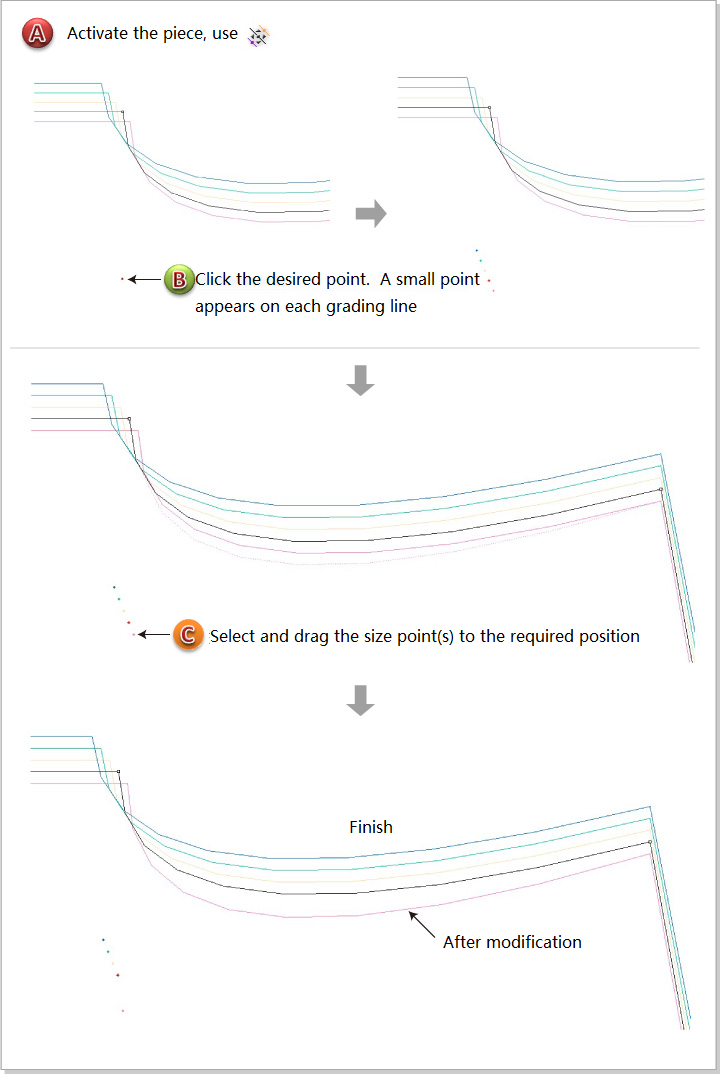

gr_image054 จัดการการเกรดดิ้ง

ผู้ใช้สามารถปรับการเกรดดิ้งเนสต์ได้ด้วยตัวเอง

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image054 ;

  3. คลิกจุดที่ต้องการ จุดเล็ก ๆ จะปรากฏขึ้นในเส้นปรับเกรดดิ้งแต่ละเส้น

  4. เลือกและลากจุดขนาดไปยังตำแหน่งที่ต้องการ

gr_image055

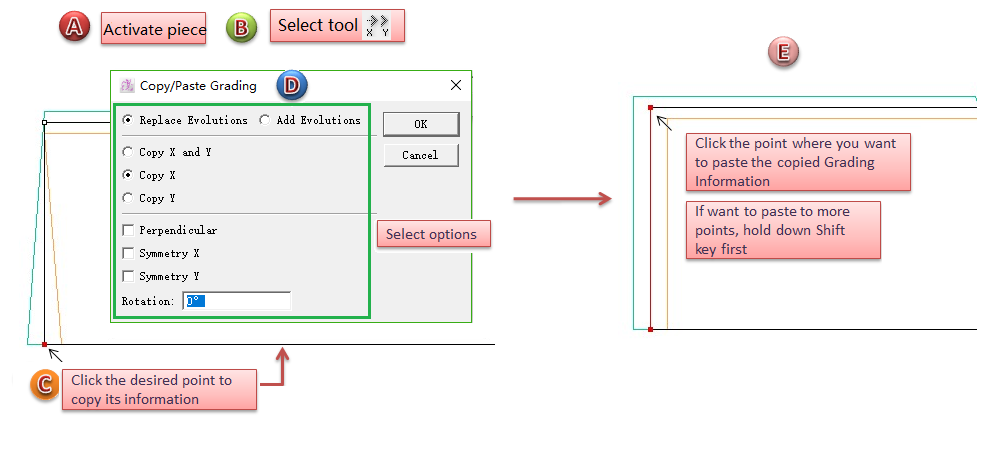

gr_image056 คัดลอก/วางเกรดดิ้ง

ผู้ใช้จะสามารถคัดลอกลักษณะการปรับเกรดดิ้งจากจุดหนึ่งไปยังอีกจุดหนึ่ง (หรือจุดอื่นๆ) ได้

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image056 ;

  3. คลิกจุดที่ต้องการเพื่อคัดลอกข้อมูล;

  4. เลือกปุ่มตัวเลือกที่เหมาะสมและ/หรือแก้ไขกล่องโต้ตอบ แล้วคลิก [ตกลง];

  5. คลิกจุดที่คุณต้องการวางข้อมูลการปรับเพิ่มลดขนาดที่คัดลอกมา; กดปุ่ม Shift ค้างไว้เพื่อใช้พิกัดเหล่านี้กับจุดมากกว่าหนึ่งจุดและกับรูปร่างอื่นๆ

gr_image057

gr_image058 การปรับการเกรดดิ้งแบบขนาน

ผู้ใช้จะสามารถกำหนด การปรับการเกรดดิ้งแบบขนานให้กับองค์ประกอบที่เลือกได้

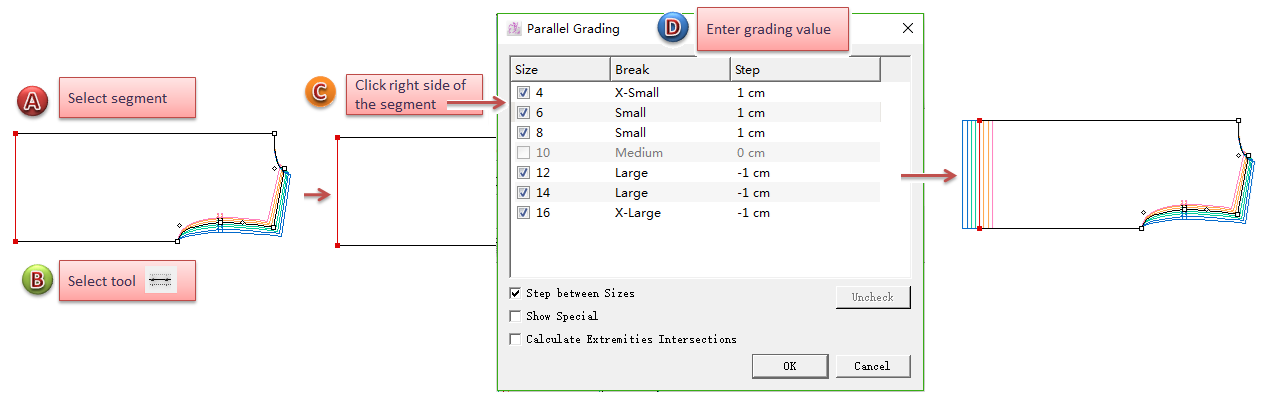

  1. เลือกเซ็กเมนต์;

  2. เลือกเครื่องมือ gr_image058 ;

  1. คลิกด้านใดด้านหนึ่งของเซ็กเมนต์

    Note

    ด้านที่เป็นตำแหน่งที่ต้องกำหนดค่าบวก

  1. กล่องโต้ตอบการปรับการเกรดดิ้งแบบขนานจะเปิดขึ้น ป้อนค่าการปรับเพิ่มลดขนาด;

    gr_image059

กล่องโต้ตอบการปรับการเกรดดิ้งแบบขนาน:

  • Size: ใช้ หากเลือกไว้

  • Distance: ดับเบิลคลิกที่หมายเลขเพื่อแก้ไข

  • Break: เลือกเพื่อแสดงค่าเปลี่ยนทีละขั้นระหว่างขนาดใกล้เคียงกัน; หากยกเลิกการเลือก จะไม่แสดงค่าเปลี่ยนทีละขั้น

  • Show Special: เลือกเพื่อแสดงชื่อพิเศษ; ถ้ายกเลิกการเลือก จะแสดงตัวแบ่ง

  • Check / Uncheck: เลือกหรือยกเลิกการเลือกขนาดที่การปรับการเกรดดิ้งแบบขนานควรหรือไม่ควรใช้

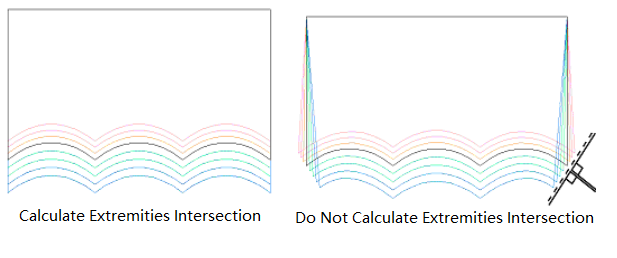

  • Calculate Extremities Intersection: เลือกเพื่อคำนวณการตัดกันที่ส่วนปลาย มิฉะนั้น ระบบจะไม่คำนวณการตัดกันที่ส่วนปลาย

gr_image060

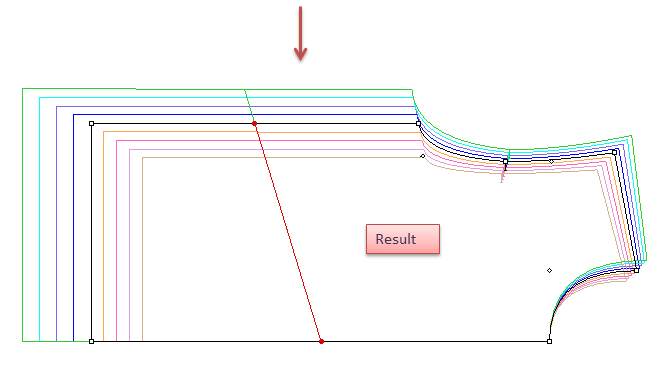

gr_image061 จัดแนวงานเกรดดิ้ง

ผู้ใช้จะสามารถเปลี่ยนการจัดตำแหน่งของลักษณะการเกรดดิ้งได้

ตัวอย่าง:

  1. เปิดใช้งานชิ้นงาน;

  2. เลือกเครื่องมือ gr_image061 ;

  3. คลิกจุด (#1) ที่คุณต้องการปรับ จากนั้นคลิกจุดอื่น (#2) เป็นจุดอ้างอิง

  4. คลิกจุดที่ #2 แล้วคลิกจุด #1

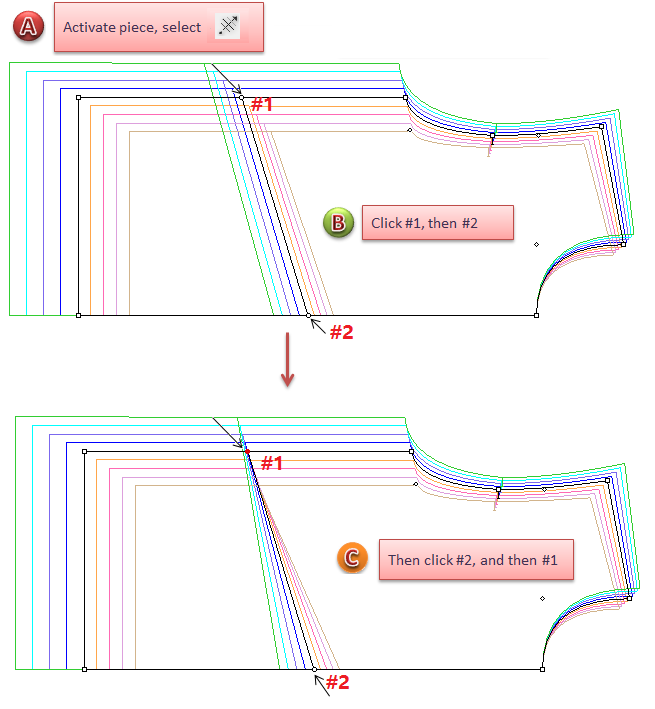

    gr_image062

    gr_image063

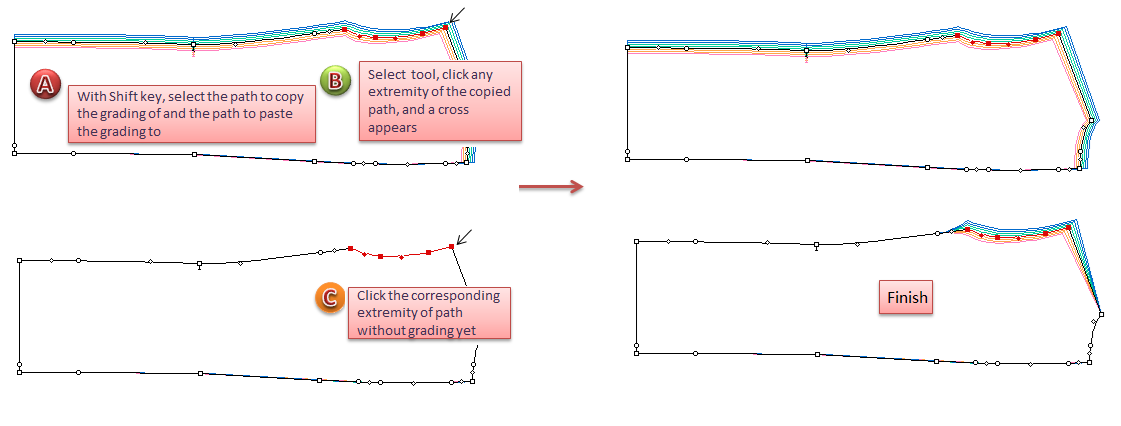

gr_image064 คัดลอก/วางเส้นทางการเกรดดิ้ง

ผู้ใช้จะสามารถคัดลอกลักษณะเส้นทางการเกรดดิ้งหนึ่งและวางไปยังอีกเส้นทางหนึ่งได้

Note

เส้นทางของจุดที่คุณต้องการคัดลอกการเกรดดิ้งและเส้นทางของจุดที่คุณต้องการวางการเกรดดิ้งที่คัดลอกมานั้น จะต้องมีจุดปกติเหมือนกัน

  1. เลือกเส้นทางที่คุณต้องการคัดลอกการเกรดดิ้งและเส้นทางที่คุณต้องการวางการเกรดดิ้ง

  2. เลือกเครื่องมือ gr_image064 ;

  3. คลิกส่วนปลายใด ๆ ของเส้นทางที่คัดลอก แล้วจะมีกากบาทปรากฏขึ้น

  4. คลิกส่วนปลายที่สอดคล้องกันของอีกเส้นเส้นทางหนึ่ง

gr_image065

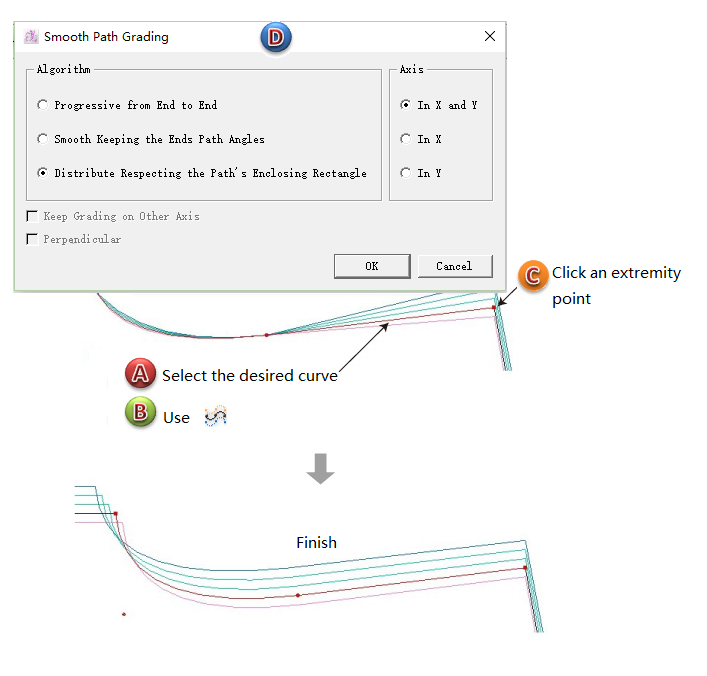

gr_image066 ปรับเส้นทางการเกรดดิ้งให้เรียบ

ผู้ใช้จะสามารถใช้การเกรดดิ้งกับชิ้นงานที่เลือกได้ ผู้ใช้สามารถใช้การเกรดดิ้งตามแกน X หรือ Y เพียงอย่างเดียวหรือทั้งสองแกนพร้อมกันได้ เครื่องมือนี้จะอำนวยความสะดวกผู้ใช้ในการปรับเส้นโค้งที่ปรับเพิ่มลดขนาดแล้วให้เรียบ

วิธีทำ:

  1. เลือกเส้นโค้งที่ต้องการ;

  2. เลือกเครื่องมือ gr_image066 ;

  3. คลิกที่จุดปลายสุด;

  4. เลือกปุ่มตัวเลือกที่เหมาะสม;

    Note

    สำหรับช่องวงแขนหรือคอเสื้อที่มีความโค้งค่อนข้างลึก ผู้ใช้สามารถเลือก Distribute Respecting the Path’s Enclosing Rectangle (กระจายในสี่เหลี่ยมล้อมรอบเส้นทาง) ได้

gr_image067

gr_image068 กระจายการเกรดดิ้ง

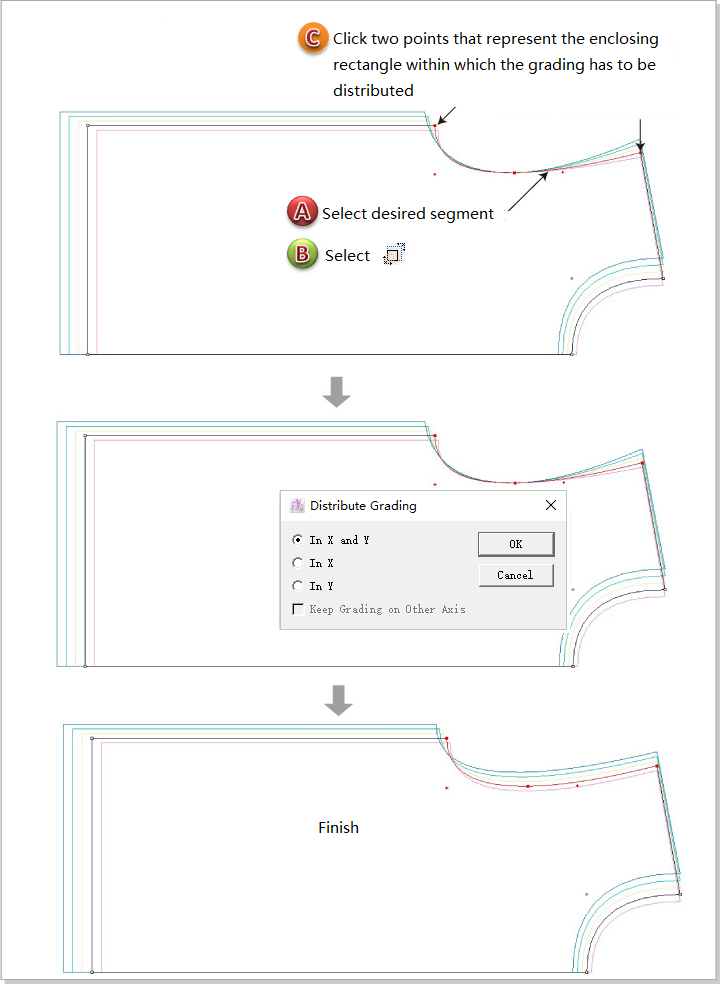

หากต้องการกระจายการเกรดดิ้งภายในส่วนที่เลือกบางส่วน ให้ใช้ช่องแขนเสื้อเป็นตัวอย่าง:

  1. เลือกเซ็กเมนท์ที่ต้องการ

  2. เลือกเครื่องมือ gr_image068 ;

  3. คลิกจุดสองจุดที่แสดงถึงสี่เหลี่ยมผืนผ้าล้อมรอบ ที่จะต้องกระจายการปรับเพิ่มลดขนาดภายในนั้น

  4. เลือกตัวเลือกที่เหมาะสม คลิก [OK]

gr_image070

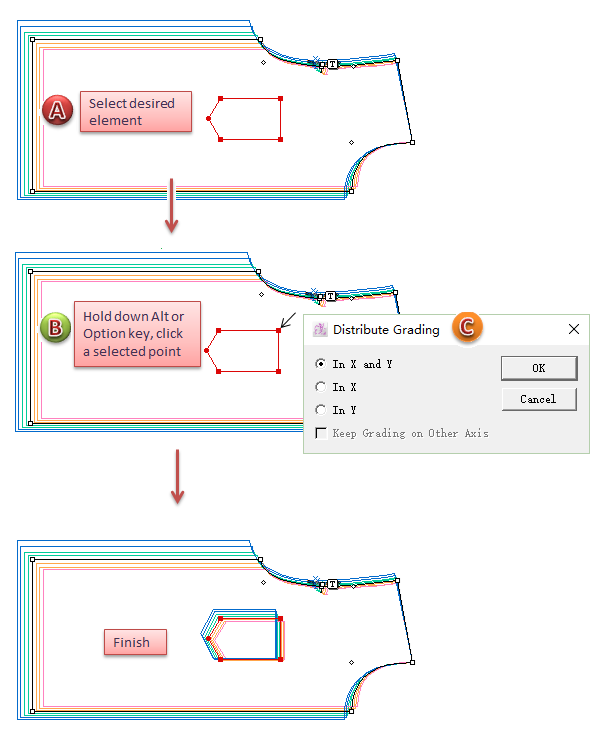

หากต้องการกระจายการเกรดดิ้งภายในกลุ่ม เช่น เส้นสไตล์ กระเป๋าเสื้อ หรือรอยจีบ ให้ใช้กระเป๋าเสื้อเป็นตัวอย่าง:

  1. เลือกองค์ประกอบที่ต้องการ;

  2. เลือกเครื่องมือ gr_image068 ;

  3. กดปุ่ม Alt (Windows) หรือ Option (Mac) ค้างไว้ ตัวชี้จะกลายเป็นกากบาท จากนั้นคลิกจุดที่เลือก

  4. เลือกตัวเลือกที่ต้องการในกล่องโต้ตอบ:

gr_image069

วิธีลบการเกรดดิ้ง

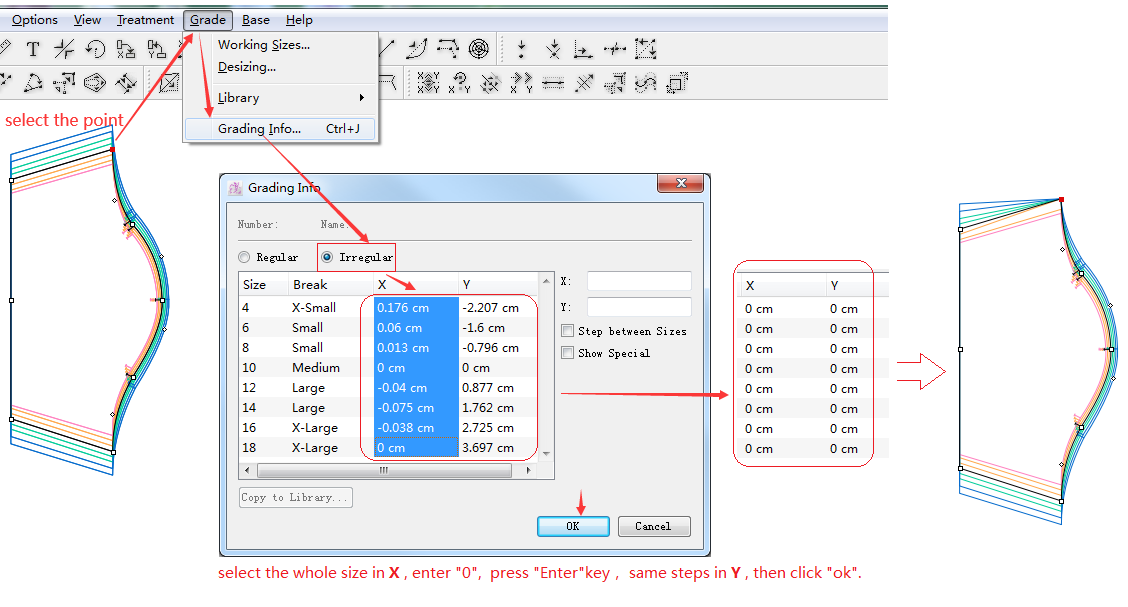

ลบการเกรดดิ้งของจุดเดี่ยว:

V6.0：ทำตามขั้นตอนในภาพด้านล่าง:

env6single

V7.0：ทำตามขั้นตอนในภาพด้านล่าง:

env7single

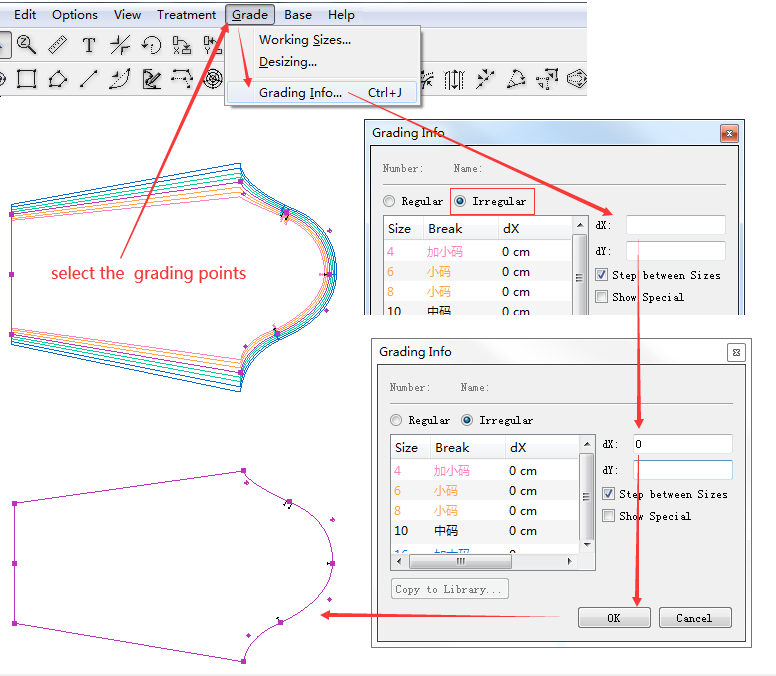

ลบการเกรดดิ้งของหลายจุด:

V6.0：ตามขั้นตอนในภาพด้านล่าง:

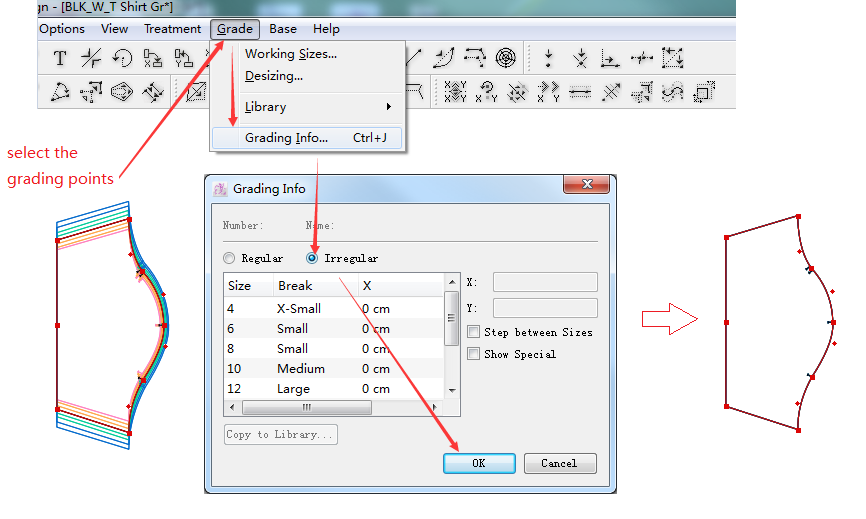

env6multipoint

V7.0：ตามขั้นตอนในภาพด้านล่าง:

env7multipoint

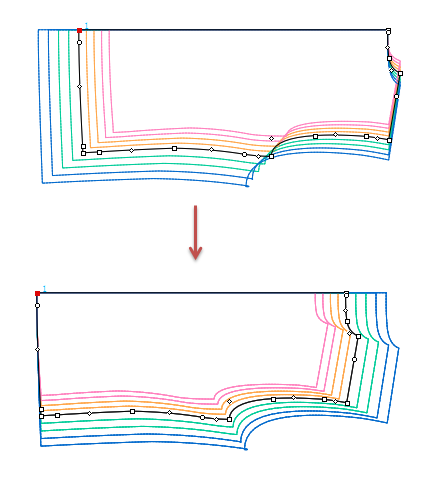

ตรวจสอบงานเกรดดิ้งเนสต์

การตรวจสอบงานเกรดดิ้งเนสต์ โดยจัดวางแนวจุด/เซ็กเมนท์

หลังจากการปรับเพิ่มลดขนาดแล้ว ผู้ใช้อาจต้องการตรวจสอบวางเนสติ้งที่ปรับเพิ่มลดขนาด โดยจัดวางแนวจุด/เซ็กเมนท์

Note

การดำเนินการทั้งหมดที่เกี่ยวข้องกับการปรับเพิ่มลดขนาด จำเป็นต้องดำเนินการใน [มุมมองการเกรด] เลือกในเมนู [มุมมอง]

วิธีการจัดวางแนว:

  1. เลือกจุด/เซ็กเมนท์ที่ต้องการ

  2. กด Alt + Ctrl (Windows) หรือ Option + Command (Mac) ค้างไว้ เลื่อนเคอร์เซอร์ไปที่ไอคอนเครื่องมือ Pointer เคอร์เซอร์จะกลายเป็นกากบาท จากนั้นคลิกซ้ายที่ไอคอน เสร็จสิ้นการจัดตำแหน่ง

gr_image071
