บทที่ 5 : การโคลน

PAD System Pattern Design มีฟังก์ชันการโคลนสำหรับผู้ใช้ เทคโนโลยีอันทรงพลังนี้ทำให้การสร้างงานร่วมกันของชิ้นงานแต่ละชิ้นเป็นไปได้ และลดขั้นตอนต่างๆ ในกระบวนการแก้ไขแพทเทิร์น ซึ่งจะช่วยเพิ่มประสิทธิภาพการทำงานของคุณ

คลิกเมนู [มุมมอง] - [มุมมองการโคลน] เพื่อเริ่มใช้ฟังก์ชั่นนี้

ตั้งค่าชิ้นงานโคลน

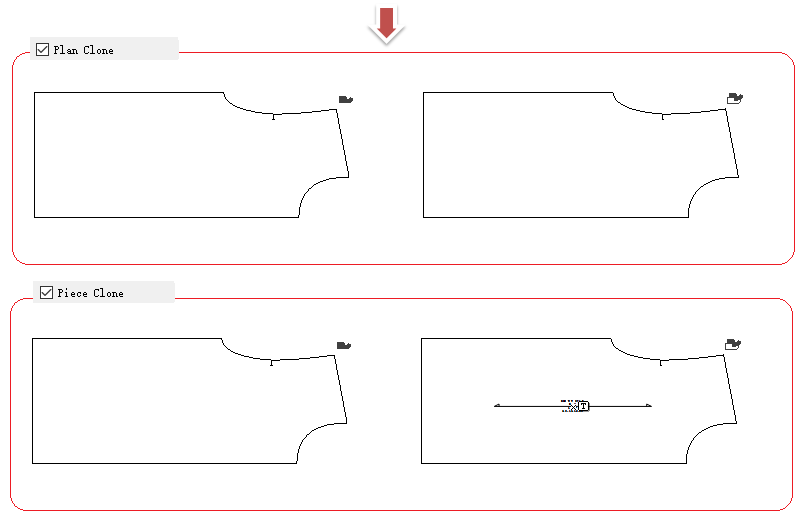

ผู้ใช้จะสามารถตั้งค่าการโคลนออกแบบหรือโคลนชิ้นงานเพื่อวัตถุประสงค์ที่แตกต่างกันได้

วิธีตั้งค่าโคลนออกแบบ/โคลนชิ้นงาน

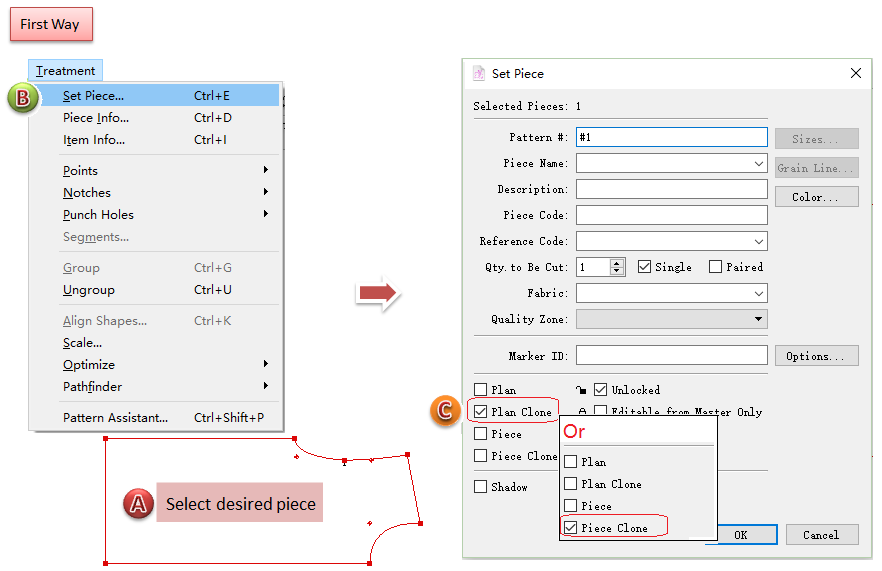

1. เลือกชิ้นงานที่ต้องการ คลิกเมนู [กระทำ] - [ตั้งค่าชิ้นงาน…];

2. ป้อนข้อมูลชิ้นส่วนที่ต้องการ จากนั้นเลือกรายการ [โคลนการออกแบบ] (หรือ โคลนชิ้นงาน);

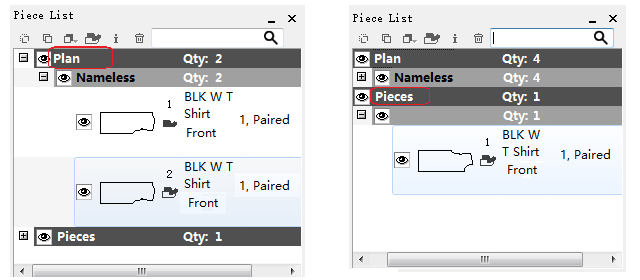

3. ชิ้นงานโคลนจะปรากฏใต้ ชิ้นออกแบบ(หรือ ชิ้นงาน) ในหน้าต่างบัญชีรายการชิ้นงาน

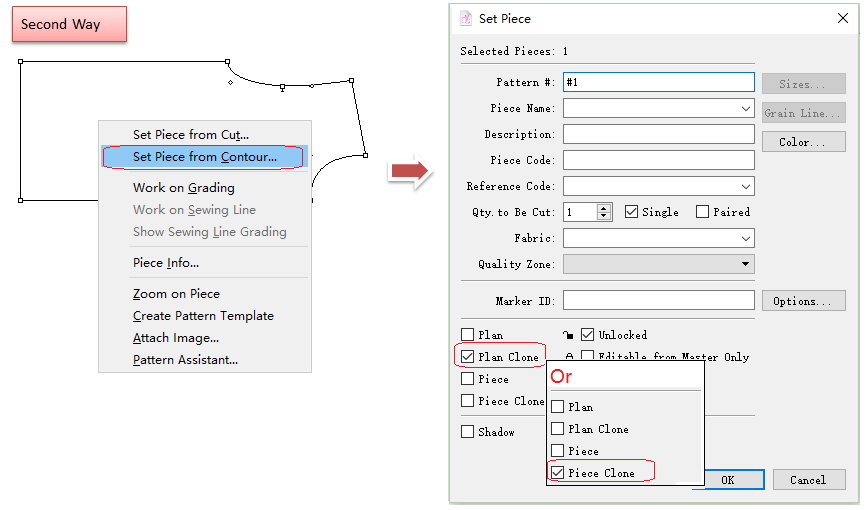

หรือ:

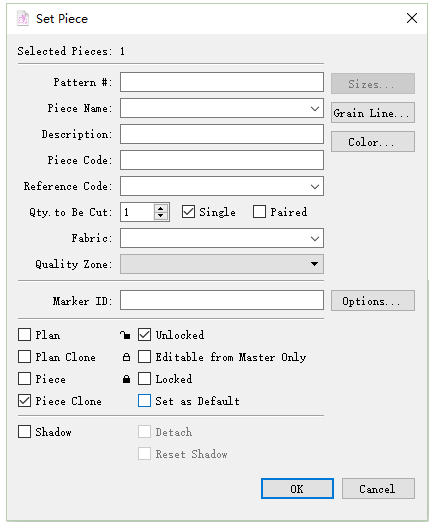

1. คลิกขวาที่ชิ้นงานที่ต้องการ เมนูแบบเลื่อนลงจะปรากฏขึ้น คลิก [ตั้งค่าชิ้นงานจากเส้นร่าง…];

2. ป้อนข้อมูลชิ้นงานที่ต้องการ จากนั้นเลือกรายการ [โคลนการออกแบบ] (หรือ โคลนชิ้นงาน);



3. ชิ้นงานโคลนจะปรากฏใต้ ชิ้นออกแบบ(หรือ ชิ้นงาน) ในหน้าต่างบัญชีรายการชิ้นงาน

สร้างมากกว่าหนึ่งโคลน

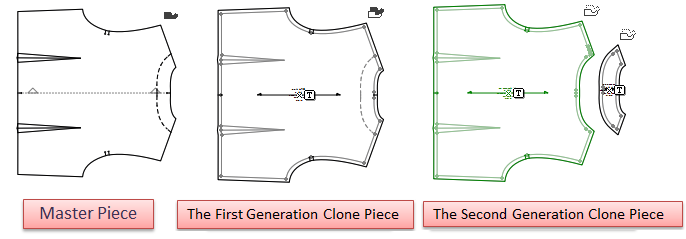

สร้างโคลนได้มากกว่าหนึ่งรุ่น กล่าวคือ: ชิ้นงานต้นแบบ - ชิ้นงานโคลนรุ่นแรก - ชิ้นงานโคลนรุ่นที่สอง:

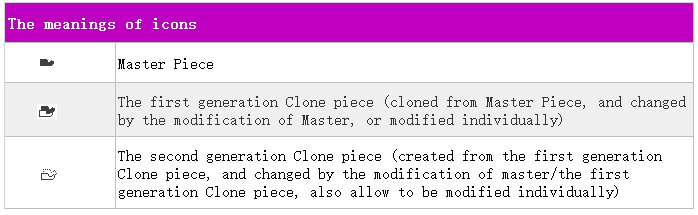

ไอคอนคล้ายเสื้อผ้าที่มุมบนขวาของชิ้นงานแสดงถึงความสัมพันธ์ของโคลนรุ่นต่าง ๆ ความหมายของไอคอนต่างๆ จะแสดงดังนี้:

แก้ไขดัดแปลงชิ้นงานโคลน

ผู้ใช้สามารถตั้งค่าได้หากต้องการแก้ไขดัดแปลงชิ้นงานโคลนโดยเลือกรายการต่าง ๆ

Note

การแก้ไขดัดแปลง ในที่นี้รวมถึง การปรับเปลี่ยนเส้นโครงร่างของชิ้นงาน/เซ็กเมนท์ภายใน , การแก้ไขดัดแปลงการปรับเพิ่มลดขนาด , การแก้ไขดัดแปลงระยะเผื่อเย็บ

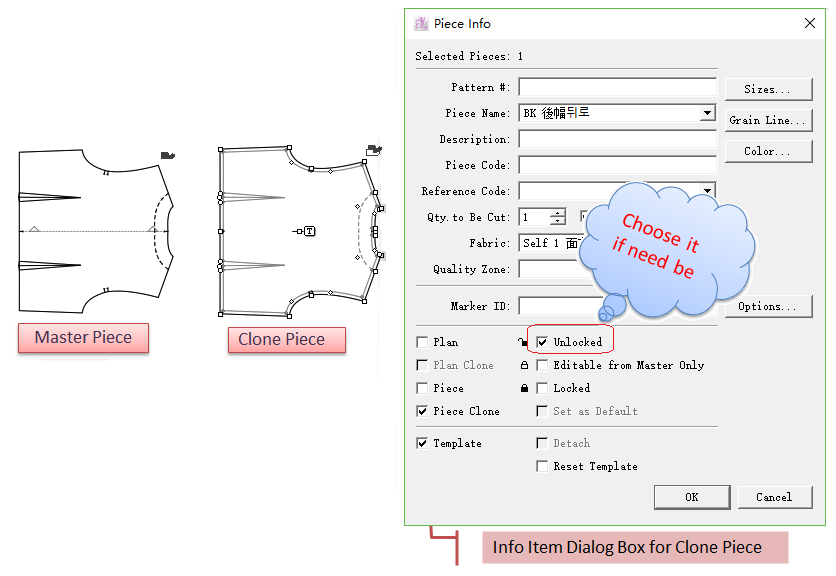

ปลดล็อค

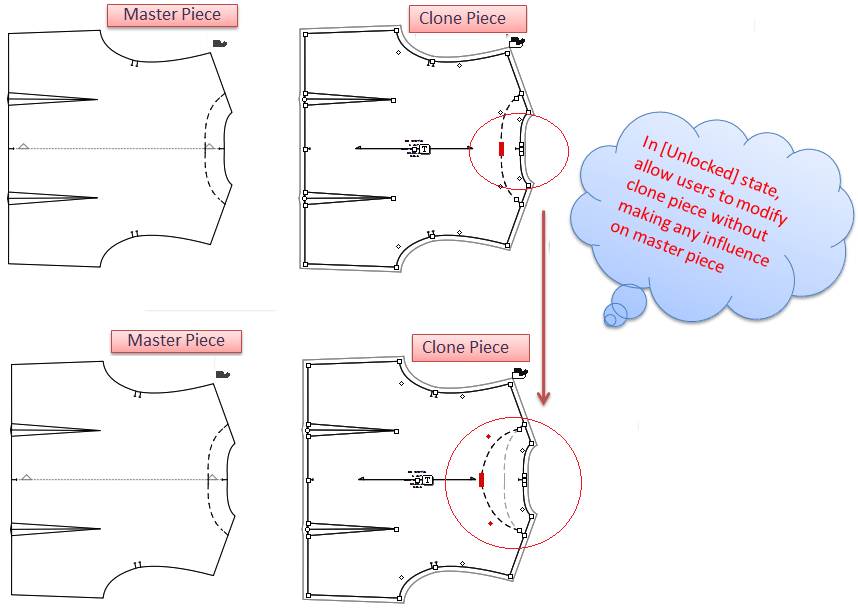

ด้วยการเลือก [Unlock] ผู้ใช้สามารถแก้ไขดัดแปลงชิ้นงานโคลนเฉพาะชิ้นนั้นได้โดยไม่กระทบต่อชิ้นงานต้นแบบ

หลังจากแก้ไขชิ้นงานโคลนเฉพาะชิ้นนั้นแล้ว หากชิ้นงานต้นแบบหรือชิ้นงานโคลนรุ่นก่อนหน้ามีการเปลี่ยนแปลง ชิ้นงานโคลนชิ้นนี้ก็จะเปลี่ยนไปด้วย

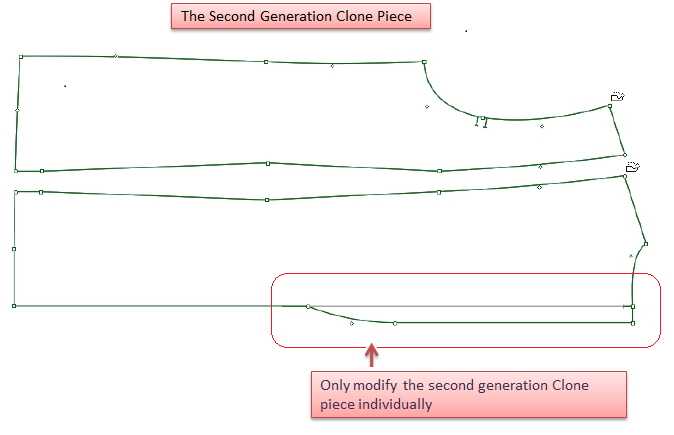

ตัวอย่างเช่น แก้ไขดัดแปลงเฉพาะชิ้นงานโคลนรุ่นที่สอง:

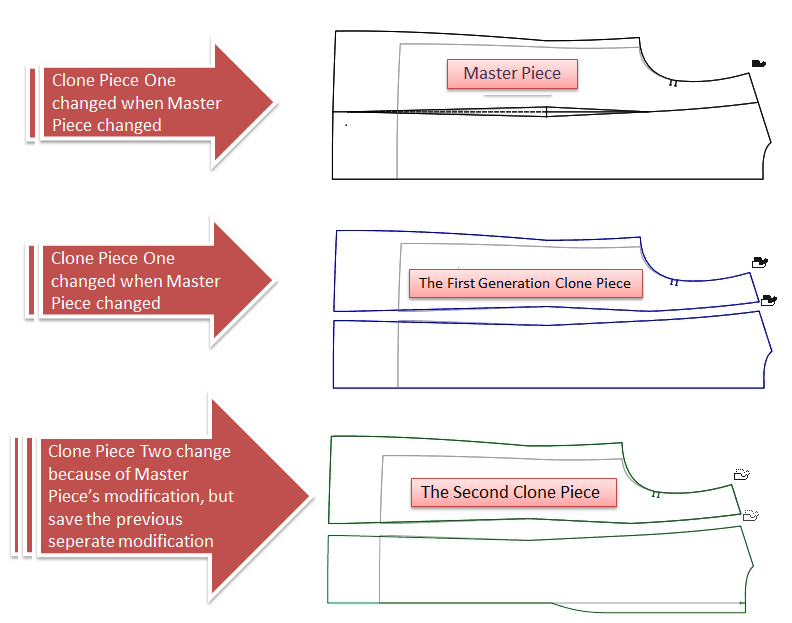

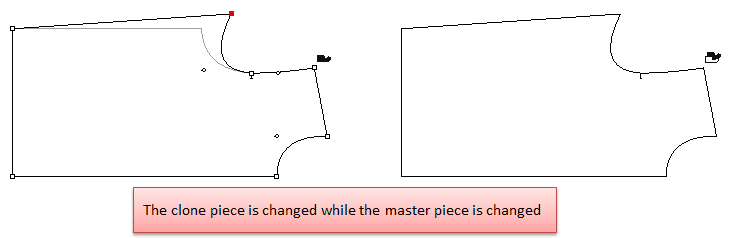

เมื่อชิ้นงานต้นแบบหรือชิ้นงานโคลนรุ่นก่อนหน้ามีการเปลี่ยนแปลง ชิ้นงานโคลนนี้ก็จะเปลี่ยนไปเช่นกัน และการแก้ไขดัดแปลงเดิมจะถูกบันทึกไว้:

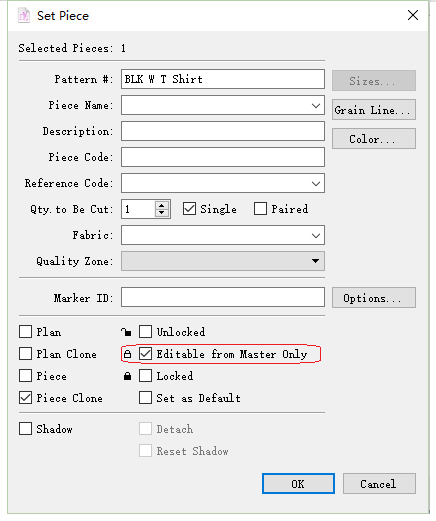

แก้ไขได้จากงานต้นแบบเท่านั้น

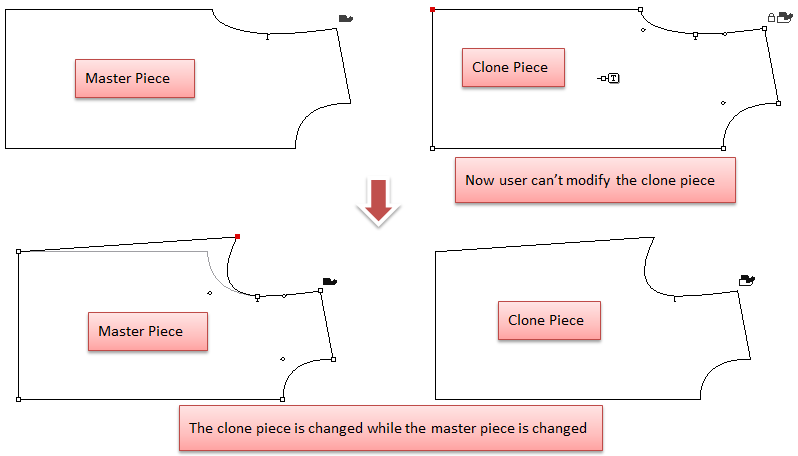

ด้วยการเลือก [แก้ไขได้จากงานต้นแบบเท่านั้น] ผู้ใช้จะสามารถแก้ไขชิ้นงานโคลนที่ต้องการได้ก็ต่อเมื่อทำการเปลี่ยนแปลงงานต้นแบบเท่านั้น ไม่อนุญาตให้เปลี่ยนชิ้นงานโคลนที่ต้องการโดยตรง

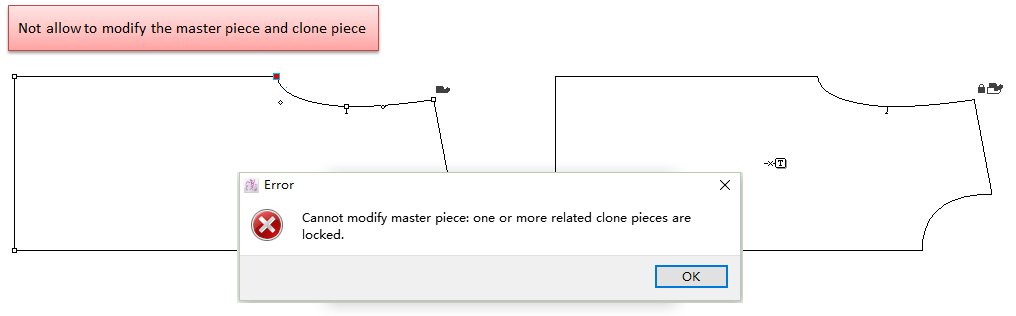

Lock

เมื่อเลือก [แก้ไขได้จากงานต้นแบบเท่านั้น] แล้ว ผู้ใช้จะไม่สามารถแก้ไขชิ้นงานต้นแบบหรือชิ้นโคลนได้
