คลิกขวาที่ชิ้นงานเพื่อเปิดเมนู จะอำนวยความสะดวกผู้ใช้ในการตั้งค่าชิ้นงาน ทำงานปรับเพิ่มลดขนาด เปิด ผู้ช่วยแพทเทิร์น และอื่นๆ ซึ่งจะปรับปรุงประสิทธิภาพของการสร้างแพทเทิร์นได้ดียิ่งขึ้น

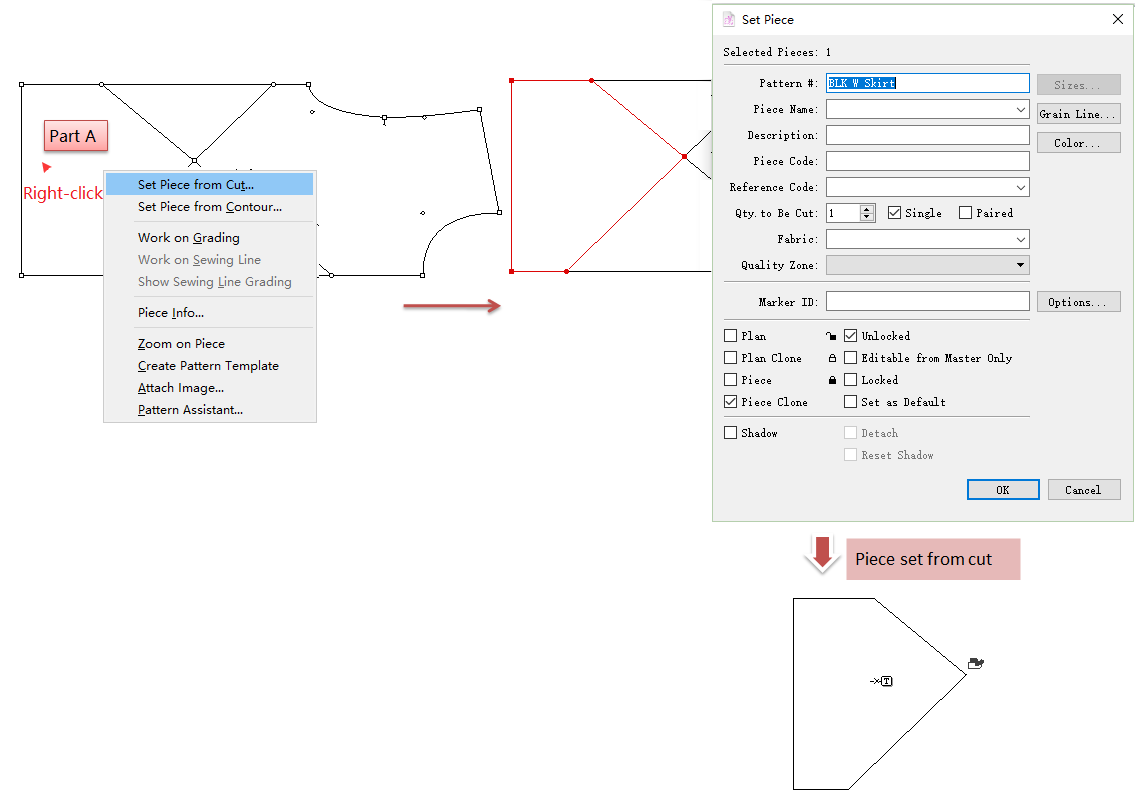

ตั้งค่าชิ้นงานจากการตัด

ผู้ใช้สามารถจัดเตรียมชิ้นงานจากชิ้นส่วนบางส่วนได้

ตัวอย่างเช่น:

ตั้งส่วน A เป็นชิ้นงาน:

1. คลิกขวาที่ส่วนที่ต้องการ เมนูจะปรากฏขึ้น คลิก [ตั้งค่าชิ้นงานจากการตัด];

2. เส้นโครงร่างของชิ้นส่วนจะมีสี ซึ่งหมายความว่าถูกเลือกไว้ ในขณะเดียวกัน กล่องโต้ตอบ ตั้งค่าชิ้นงาน จะปรากฏขึ้น

3. ป้อนข้อมูลชิ้นหรือเลือกตัวเลือกที่ต้องการในกล่องโต้ตอบ คลิก [ตกลง] เพื่อบันทึก

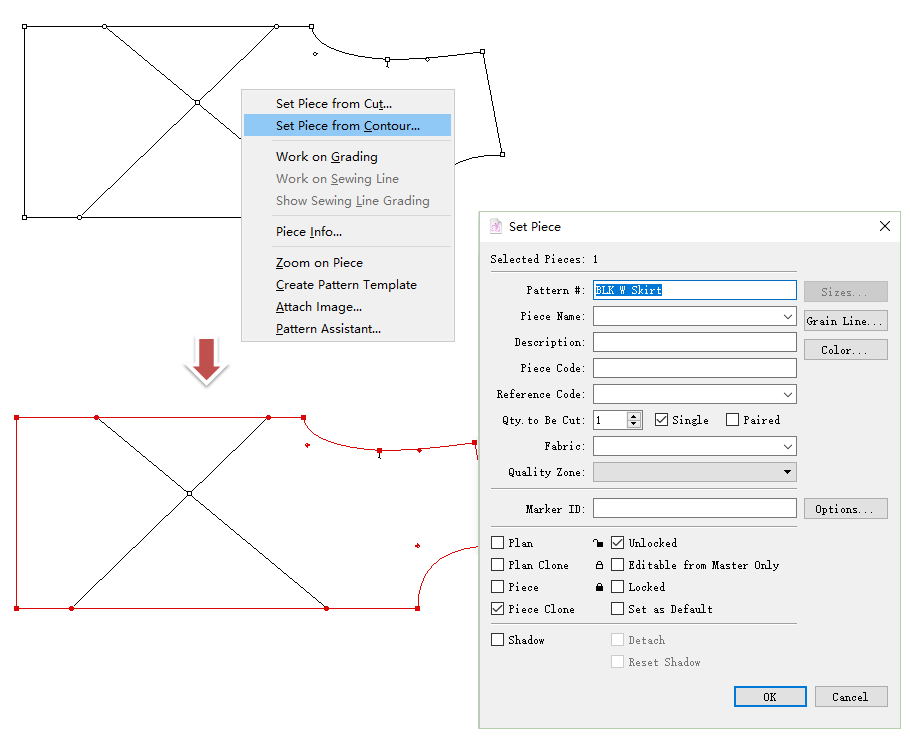

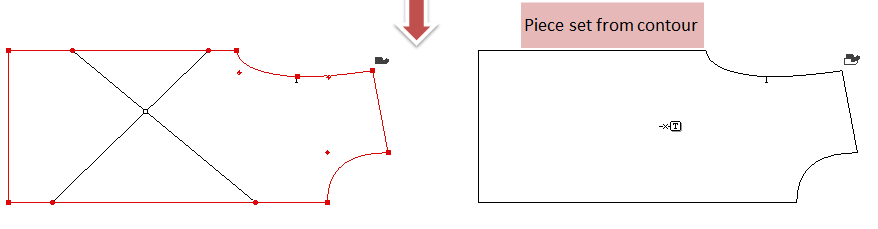

[ตั้งค่าชิ้นงานจากเส้นร่าง]

ผู้ใช้สามารถจัดเตรียมชิ้นงานจากเส้นโครงร่างชั้นนอกสุดได้

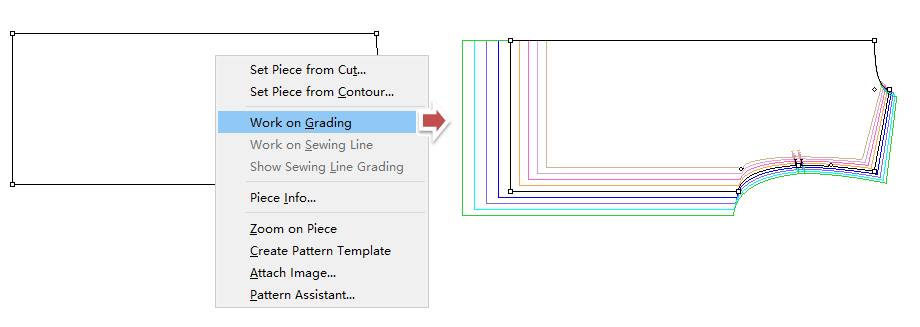

ทำงานบนการเกรดดิ้ง

ผู้ใช้สามารถดูงานเกรดดิ้งเนสต์ หรือดำเนินการปรับเพิ่มลดไซส์บนชิ้นงานที่ต้องการได้

ดูงานเกรดดิ้งเนสต์ :

ในขณะเดียวกัน เครื่องมือเกรดดิ้งจะปรากฏขึ้น:

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการปรับเพิ่มลดไซส์ โปรดดูบทที่ 4

ทำงานบนเส้นเย็บ

ฟังก์ชันนี้จะเหมือนกับ [ทำงานบนเส้นเย็บ] ในเมนู [มุมมอง]

ผู้ใช้สามารถอ้างอิงถึงส่วนที่เกี่ยวข้องในคู่มือได้

เเสดงเส้นเย็บการเกรดดิ้ง

ฟังก์ชันนี้จะเหมือนกับ [เเสดงเส้นเย็บการเกรดดิ้ง] ในเมนู [มุมมอง]

ผู้ใช้สามารถอ้างอิงถึงส่วนที่เกี่ยวข้องในคู่มือได้

ชิ้นงานข้อมูล

ฟังก์ชันนี้จะเหมือนกับ [ชิ้นงานข้อมูล] ในเมนู [กระทำ]

ผู้ใช้สามารถอ้างอิงถึงส่วนที่เกี่ยวข้องในคู่มือได้

ซูมชิ้นงาน

ขยายมุมมองของชิ้นงานที่ต้องการไปยังพื้นที่ทำงานส่วนกลาง อำนวยความสะดวกให้ผู้ใช้ดูหรือปรับเปลี่ยนชิ้นงานได้

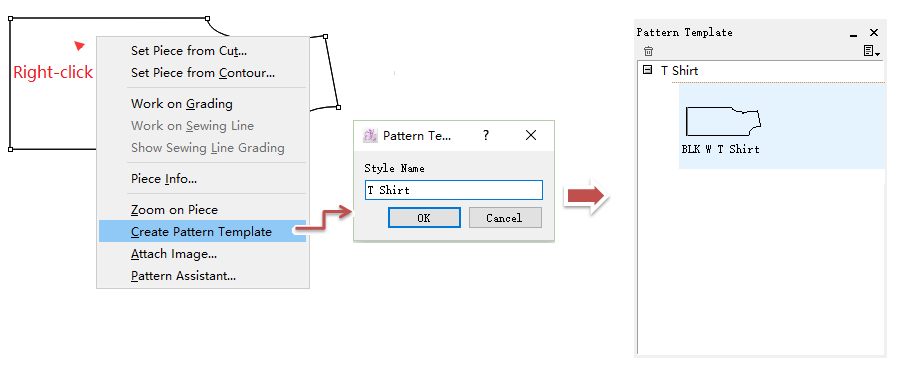

สร้างเทมเพลตแพทเทิร์น

ผู้ใช้จะสามารถเพิ่มชิ้นงานที่ต้องการลงในรายการเทมเพลตแพทเทิร์นได้

1. คลิกขวาที่ชิ้นงาน เลือก [สร้างเทมเพลตแพทเทิร์น];

2. ป้อนชื่อ คลิก [ตกลง];

3. จากนั้นชิ้นงานนี้จะถูกเพิ่มลงในรายการเทมเพลต

แนบรูปภาพ

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ เทมเพลตแพทเทิร์น โปรดดูที่ แนะนำเมนู [มุมมอง] - [แสดงเทมเพลตแพทเทิร์น] เบื้องต้น

แนบรูปภาพ

ผู้ใช้จะสามารถเพิ่มภาพลงบนชิ้นงานได้โดยตรง เช่น งานพิมพ์ งานปัก และภาพอื่นๆ ผู้ใช้สามารถพล็อตลงได้โดยตรงและไม่ต้องติดภาพด้วยตนเองหลังจากพิมพ์ชิ้นงาน ซึ่งเสียเวลา

ฟอร์แมทภาพที่ใช้ได้:

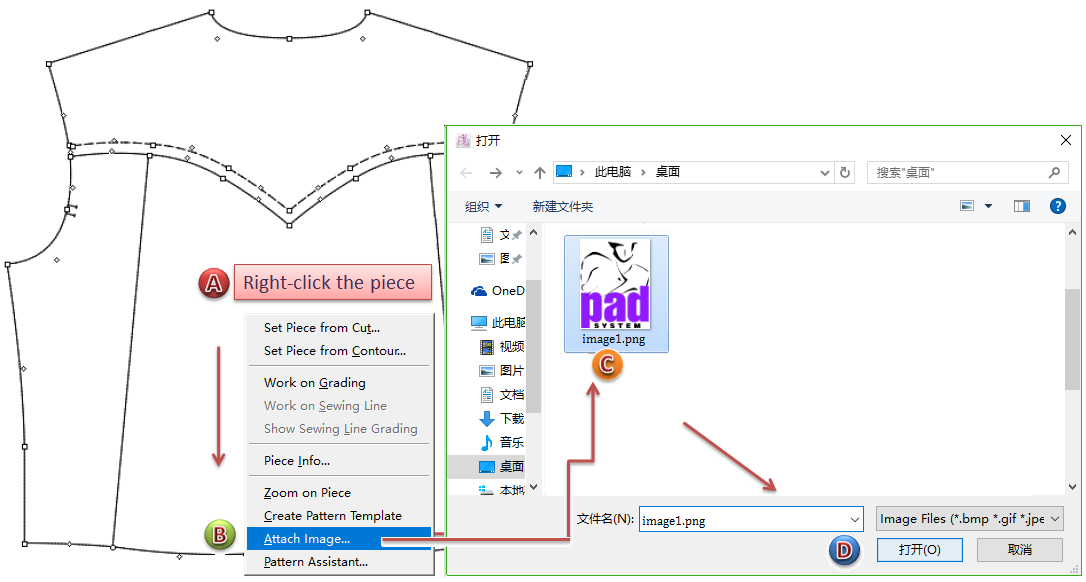

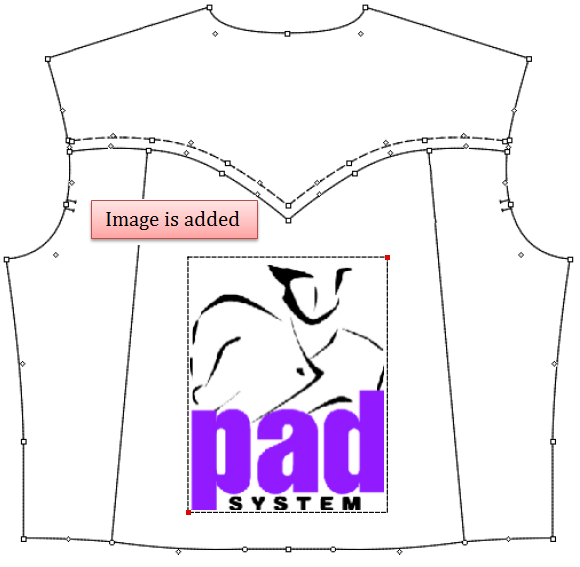

วิธีเพิ่มรูปภาพบนชิ้นงาน

1. คลิกขวาที่ตำแหน่งที่ต้องการ เมนูแบบเลื่อนลงจะปรากฏขึ้น คลิก [แนบรูปภาพ…]；

2. กล่องโต้ตอบจะปรากฏขึ้น ไปที่เส้นทางที่ต้องการเพื่อเลือกไฟล์ภาพ จากนั้นคลิก [ตกลง]

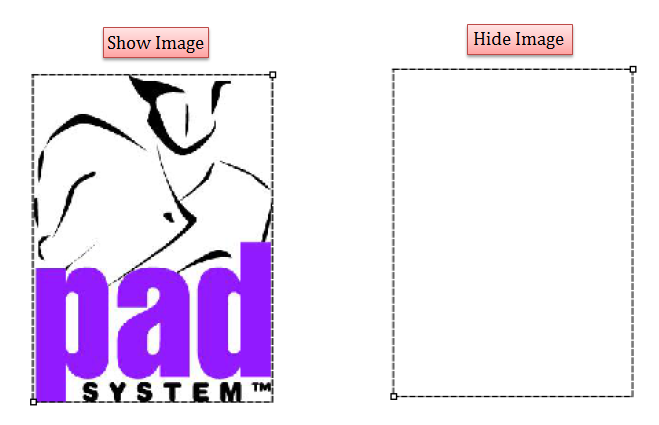

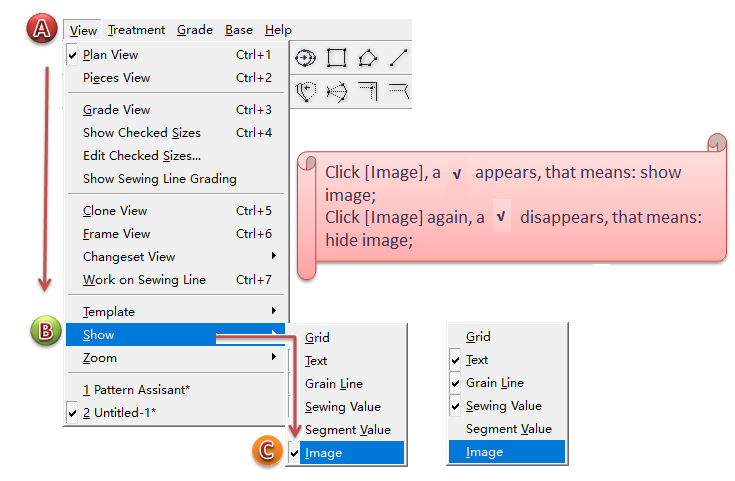

วิธีแสดง/ซ่อนภาพ

คลิกเมนู [มุมมอง] - [แสดง] - [รูปภาพ] เพื่อแสดงหรือซ่อนภาพในพื้นที่ทำงาน:

เลือก [รูปภาพ] เพื่อแสดงภาพ;

ยกเลิกการเลือกเพื่อซ่อนภาพ

วิธีย้ายภาพ

หากรูปภาพไม่อยู่ในตำแหน่งที่คุณต้องการ คุณสามารถ:

ก. เลือกเครื่องมือ [ตัวชี้] เลือกภาพ กดปุ่มซ้ายของเมาส์ค้างไว้เพื่อลากภาพไปยังตำแหน่งที่คุณต้องการ

ข. เลือกเครื่องมือ [ตัวชี้] เลือกภาพ กดปุ่มลูกศรบนแป้นพิมพ์เพื่อย้ายรูปภาพไปยังตำแหน่งที่คุณต้องการ

Note

วิธีหมุนภาพ

หมุนภาพด้วยมือ หรือหมุนมุมรอบจุดที่องศา N° (N° คือจำนวนเท่าของ 15°) หรือหมุนด้วยค่ามุมที่แม่นยำ

หมุนภาพด้วยมือ

1. เลือกภาพที่ต้องการ;

2. เลือกเครื่องมือ ;

3. คลิกจุดหมุนคงที่ จากนั้นคลิกที่ใดก็ได้ที่คุณต้องการ ลากตัวชี้เพื่อหมุน

1. ปล่อยปุ่มเมาส์

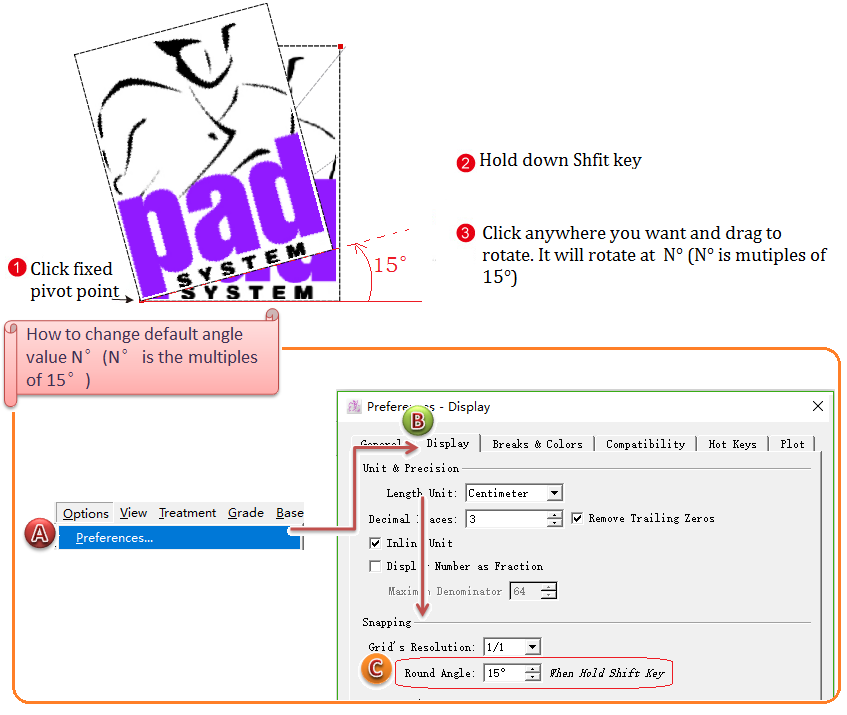

หมุนภาพที่มุมรอบจุดที่องศา N°

1. เลือกภาพที่ต้องการ;

2. เลือกเครื่องมือ ;

3. คลิกจุดหมุนคงที่ กดปุ่ม Shift โดยไม่ปล่อย จากนั้นคลิกที่ใดก็ได้ที่คุณต้องการแล้วลากเพื่อหมุน มันจะหมุนที่องศา N° (N° คือจำนวนเท่าของ 15°)

4. ปล่อยปุ่ม Shift และปุ่มเมาส์

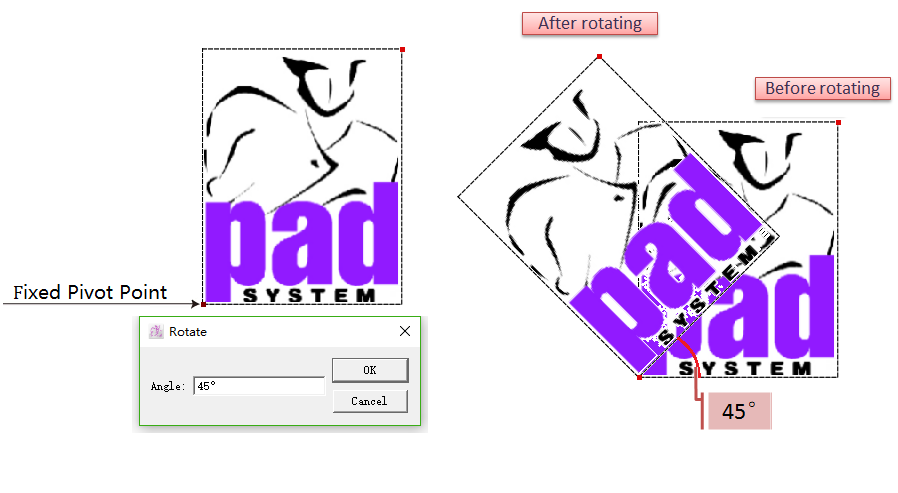

หมุนภาพในมุมที่แม่นยำ

1. เลือกภาพที่ต้องการ;

2. คลิกเครื่องมือ ;

3. กดปุ่ม Alt (Windows) หรือปุ่ม Option (Macintosh) ค้างไว้ คลิกที่จุดหมุนคงที่

4. กล่องโต้ตอบจะปรากฏขึ้น ป้อนค่าที่ต้องการ คลิก [ตกลง]

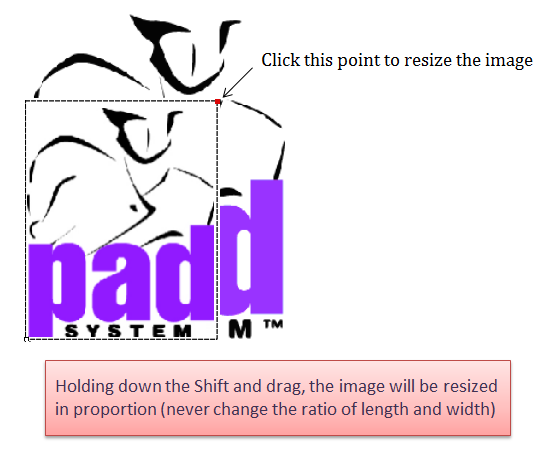

วิธีปรับขนาดภาพ

1. เลือกเครื่องมือ ;

2. เลือกภาพที่ต้องการ

3. คลิกซ้ายที่จุดที่มุมบนซ้าย ลากเพื่อปรับขนาดรูปภาพ

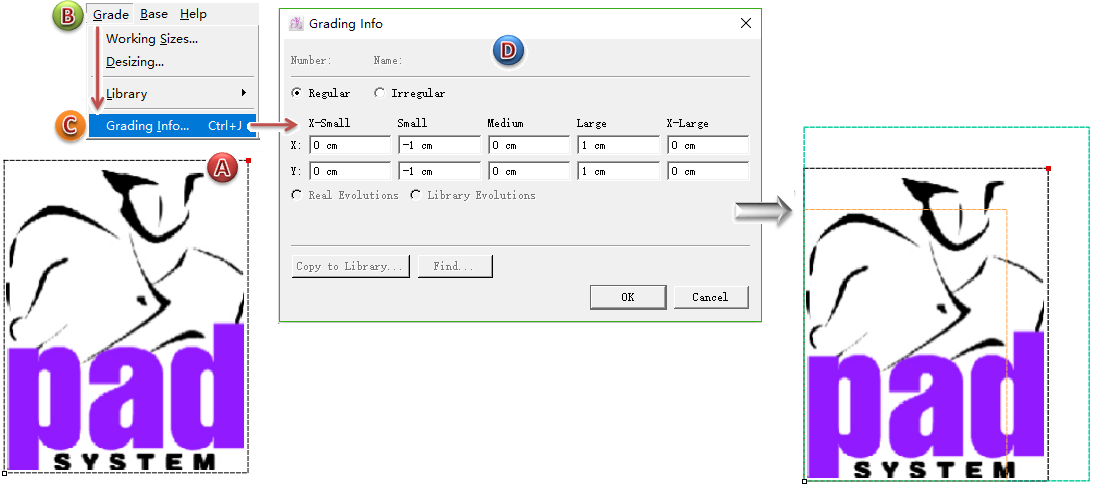

วิธีจัดการการปรับเพิ่มลดไซส์บนรูปภาพ

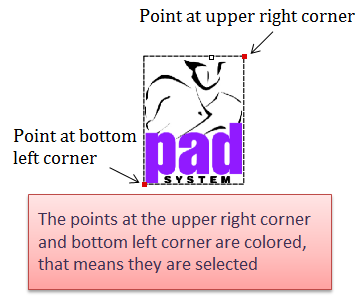

ช่วยในการจัดการการปรับเพิ่มลดไซส์ตามจุดปกติที่มุมล่างซ้ายและมุมขวาบน

วิธีการทำ:

1. เลือกจุดที่ต้องการ (เช่น จุดปกติที่มุมบนขวา)

2. คลิกเมนู [การเกรด] - [เกรดดิ้งข้อมูล…] เพื่อเปิดกล่องโต้ตอบข้อมูลการปรับเพิ่มลดไซส์

3. ป้อนค่า คลิก [ตกลง]



บันทึกไฟล์ภาพ

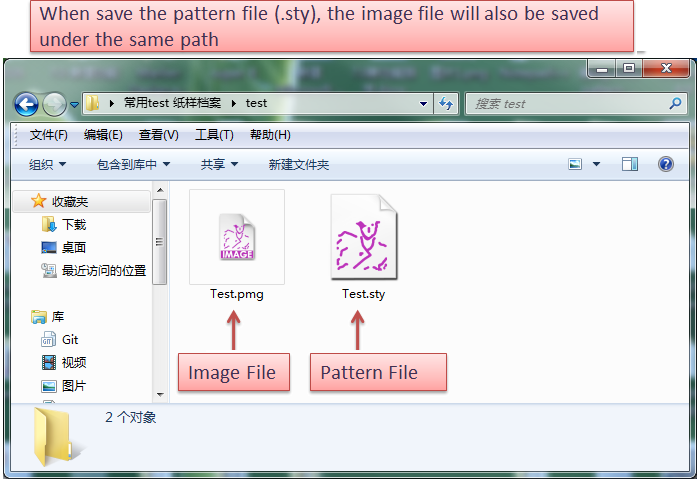

เมื่อคุณบันทึกไฟล์แพทเทิร์น (.sty) รูปภาพจะถูกบันทึกภายใต้เส้นทางเดียวกัน (ไฟล์แพทเทิร์นและไฟล์ภาพจะถูกบันทึกในไดเร็กทอรีเดียวกัน) รูปแบบรูปภาพคือ .pmg แสดงเป็นภาพต่อไปนี้:

ไฟล์ภาพจะหาย

หากว่า:

ก. เปลี่ยนชื่อไฟล์แพทเทิร์น (.sty);

ข. เปลี่ยนชื่อไฟล์ภาพ (.pmg);

ค. ไฟล์แพทเทิร์น (.sty) และไฟล์รูปภาพ (.pmg) อยู่ในเส้นทางที่แตกต่างกัน (เกิดข้อผิดพลาดในการย้ายไฟล์หรือไฟล์ที่ส่งสูญหาย);

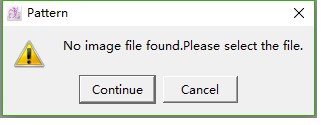

จากนั้นไฟล์ภาพจะสูญหาย (กล่าวคือ ไม่สามารถอ่านไฟล์ภาพที่เกี่ยวข้องขณะเปิดไฟล์แพทเทิร์นได้) กล่องโต้ตอบจะปรากฏขึ้น:

ดำเนินการต่อ - เลือกไฟล์ภาพด้วยตนเอง;

ยกเลิก - ปิดกล่องโต้ตอบ และแทนที่รูปภาพด้วยรูปทรงสี่เหลี่ยมผืนผ้า

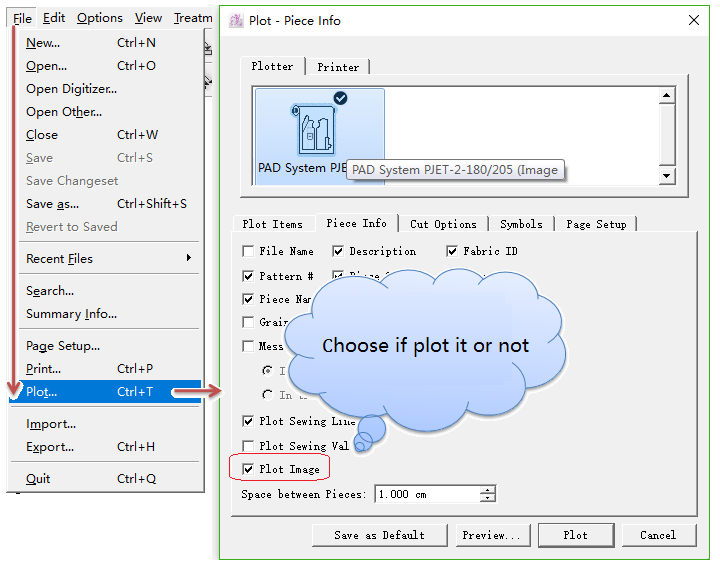

พิมพ์ภาพ

พิมพ์ภาพขณะที่กำลังพิมพ์ไฟล์แพทเทิร์น

Note

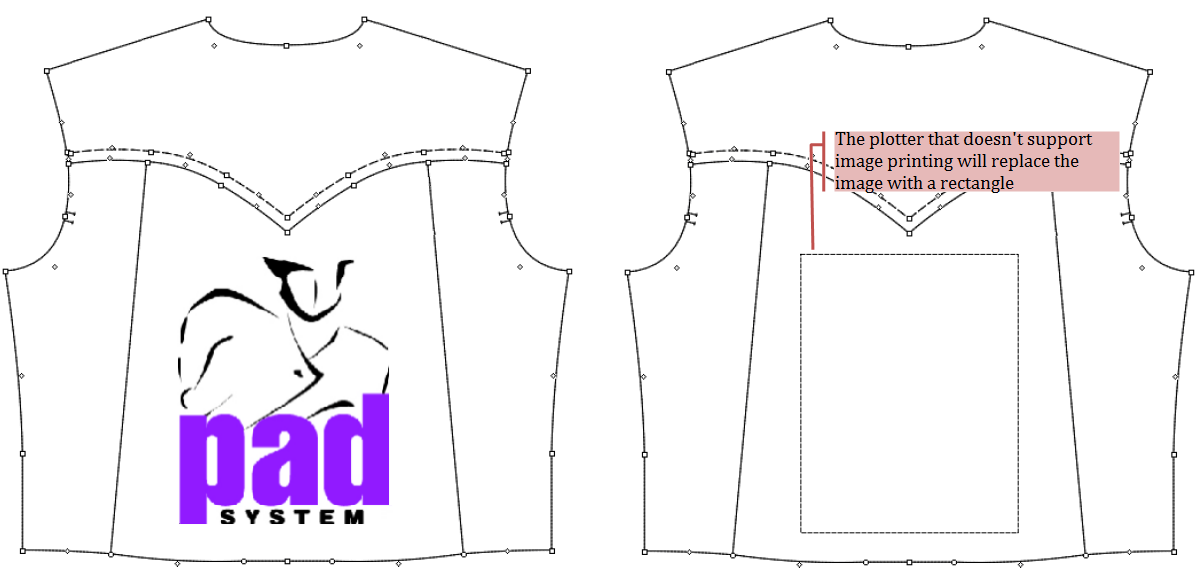

ขณะนี้พล็อตเตอร์ PAD OEM และเครื่องพิมพ์ HP (Hewlett Packard) สามารถพิมพ์ชิ้นงานแพทเทิร์นและรูปภาพได้ เครื่องพิมพ์หรือพล็อตเตอร์อื่นๆ สามารถพิมพ์ได้แค่เฟรมเท่านั้น

ส่งออกไฟล์แพทเทิร์นพร้อมรูปภาพเป็นรูปแบบอื่น

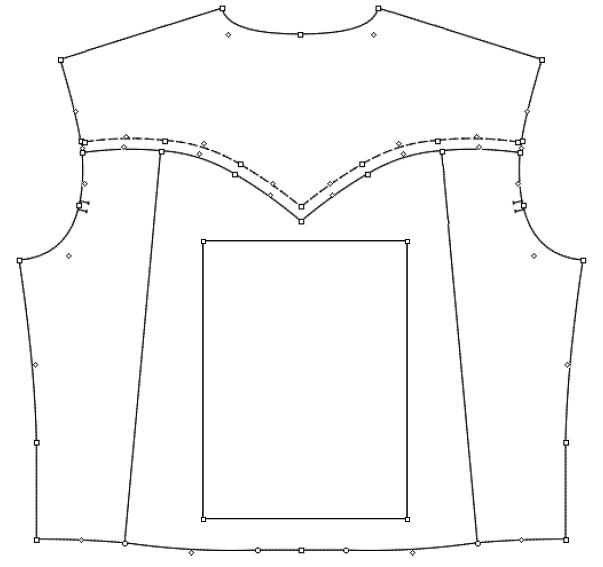

ส่งออกไฟล์แพทเทิร์นที่มีรูปภาพอยู่ในฟอร์แมทอื่นๆ เช่น DXF-AAMA, DXF-ASTM, Illustrator (.txt), Plotting File (.plt) จากนั้นรูปภาพจะแสดงเป็นรูปสี่เหลี่ยมผืนผ้า:

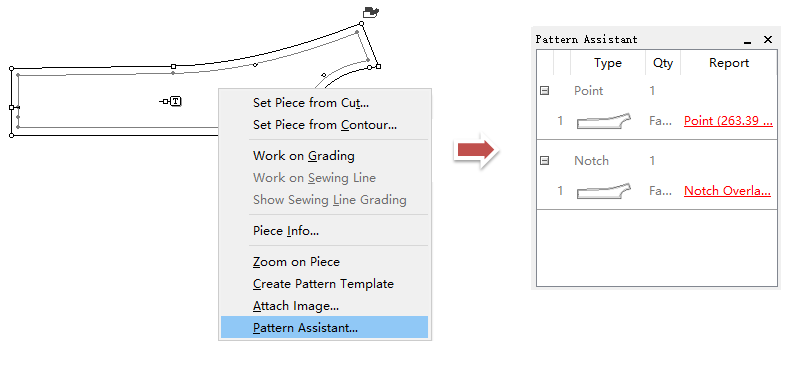

ผู้ช่วยแพทเทิร์น

เพื่อตรวจสอบว่ามีข้อผิดพลาดใด ๆ กับชิ้นงานที่ต้องการหรือไม่

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผู้ช่วยแพทเทิร์นโปรดดูหัวข้อเมนู [กระทำ] - [ผู้ช่วยแพทเทิร์น]
