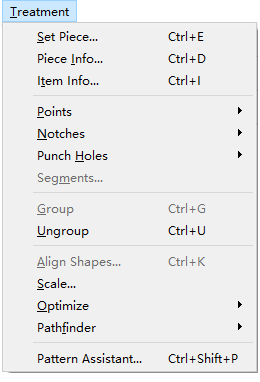

เมนู [กระทำ] จะมีฟังก์ชั่นต่างๆ สำหรับจัดการชิ้นงาน

menu_image187

[ตั้งค่าชิ้นงาน]/[ชิ้นงานข้อมูล]

กล่องโต้ตอบของ [ตั้งค่าชิ้นงาน] และ [ชิ้นงานข้อมูล] จะเหมือนกัน ดังนั้นเราจึงแนะนำในหัวข้อเดียวกัน

โดย [ตั้งค่าชิ้นงาน] ชิ้นงานในรายการออกแบบ จะถูกกำหนดเป็นชิ้นงานแพทเทิร์นที่แสดงในรายการชิ้นงาน สำหรับการผลิต

วิธีการกำหนดชิ้นงาน

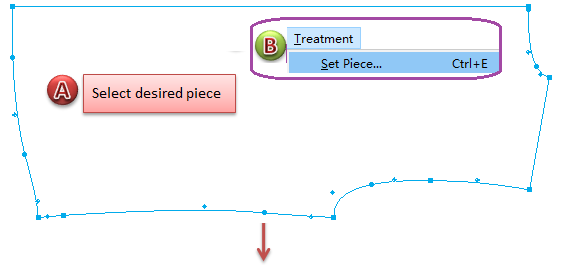

ก. ตั้งค่าชิ้นงานโดยเมนู [กระทำ]:

  1. เลือกชิ้นงานตามแผนที่ต้องการ

  2. คลิกรายการ [ตั้งค่าชิ้นงาน] ในเมนู [กระทำ];

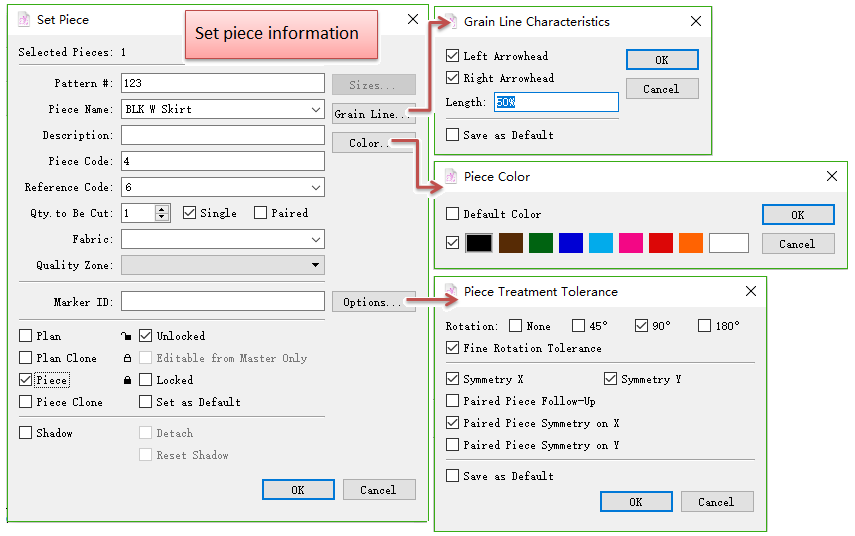

  3. ป้อนข้อมูลชิ้นในกล่องโต้ตอบ เช่น ชื่อชิ้นงาน รหัสชิ้นงาน และผ้า;

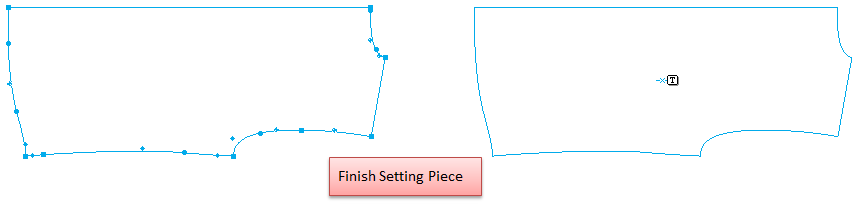

  1. คลิกปุ่ม [ตกลง] เพื่อสิ้นสุดการตั้งค่า

    menu_image188

    menu_image189

    menu_image190

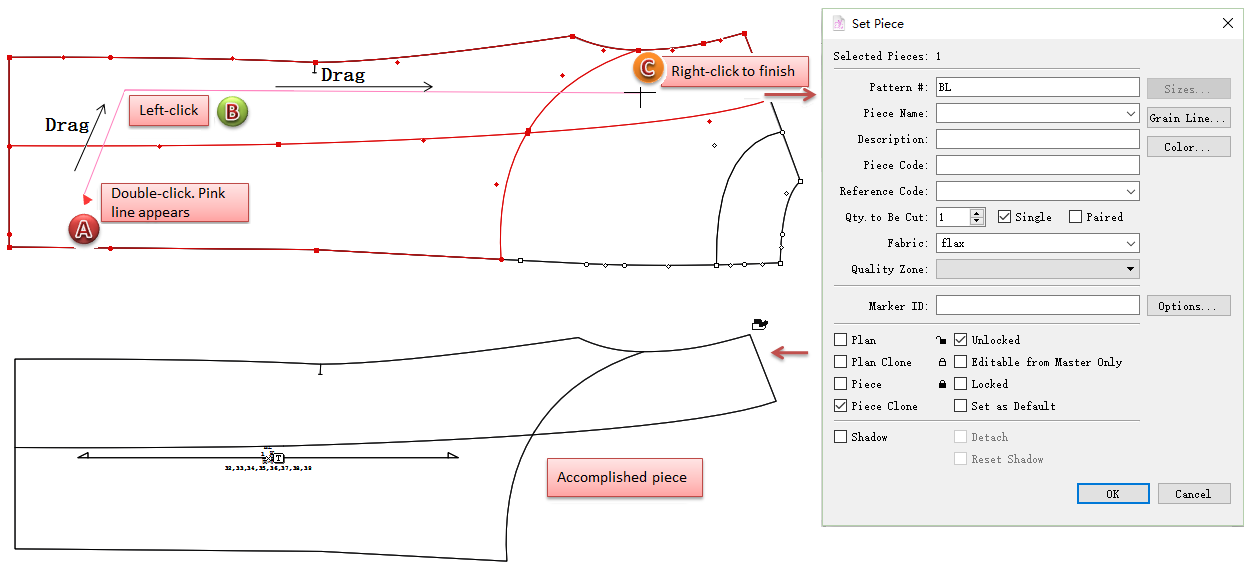

ข. ดับเบิ้ลคลิกเพื่อเลือกชิ้นงานตามแผนที่ต้องการ จากนั้นคลิกขวาเพื่อเปิดกล่องโต้ตอบ [ตั้งค่าชิ้นงาน]:

  1. เลือกเครื่องมือ menu_image191_3 ;

  2. ดับเบิลคลิกที่ชิ้นงานที่ต้องการ เคอร์เซอร์จะกลายเป็นกากบาท +;

  3. จากนั้นเลื่อนเคอร์เซอร์ เส้นบอกแนวสีชมพูจะปรากฏขึ้น เลื่อนเส้นสีชมพูไปยังส่วนที่ต้องการแล้วคลิกซ้ายเพื่อเลือก ทำซ้ำขั้นตอนนี้จนเสร็จสิ้นการเลือกส่วนที่ต้องการ

  4. คลิกขวาหนึ่งครั้งและกล่องโต้ตอบ [ตั้งค่าชิ้นงาน] จะปรากฏขึ้น ป้อนข้อมูลชิ้นงานแล้วคลิก [ตกลง]

menu_image191

ใหม่ใน V7.0

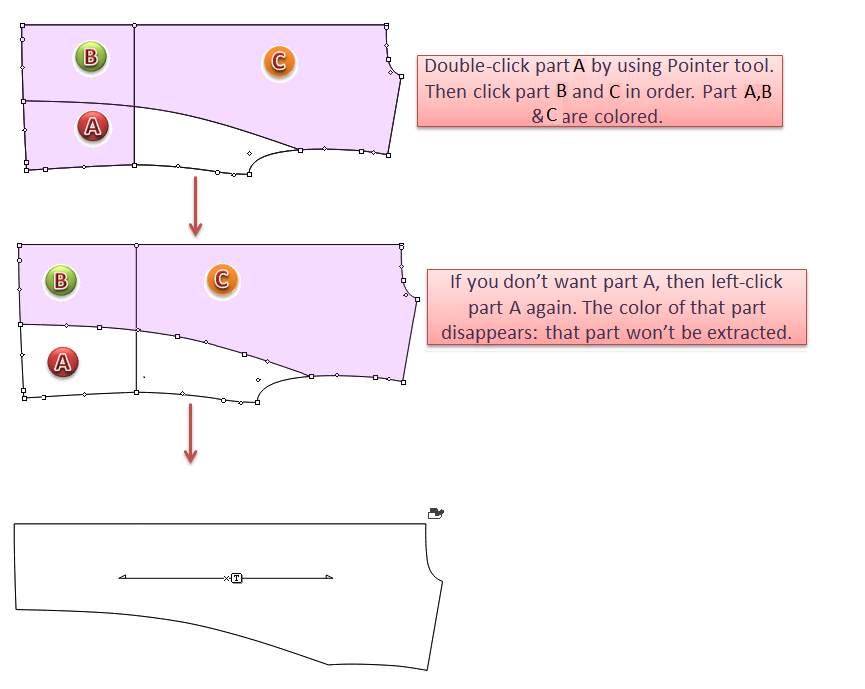

  • ดับเบิลคลิกเพื่อสกัดแยกชิ้นงาน

    ดับเบิลคลิกเพื่อเริ่มสกัดแยกชิ้นงานในส่วนที่ผู้ใช้ต้องการ ส่วนที่เลือกจะถูกลงสี ผู้ใช้สามารถยกเลิกขั้นตอนเดิมได้

    เลือก menu_image019 เครื่องมือตัวชี้ ดับเบิลคลิกที่เป้าหมาย ส่วนที่สกัดออกมาจะมีสี จากนั้นคลิกซ้ายที่ส่วนที่ต้องการซึ่งแบ่งตามเส้น คลิกซ้ายที่ส่วนที่เป็นสีอีกครั้งเพื่อเลิกทำ ทำการสกัดแยกให้เสร็จโดยคลิกขวา

    menu_image192

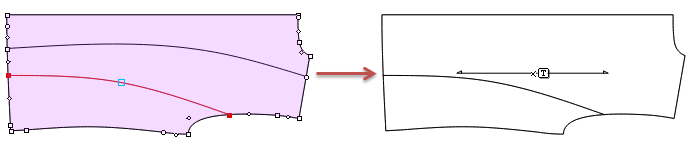

  • สกัดแยกเซ็กเมนท์ภายในหากจำเป็นขณะสกัดแยก

    เมื่อคุณสกัดแยกชิ้นงาน คุณสามารถคลิกซ้ายเพื่อเลือกหรือยกเลิกการเลือกเซ็กเมนท์ภายในได้ โดยกดปุ่ม Shift ค้างไว้

    menu_image192_1

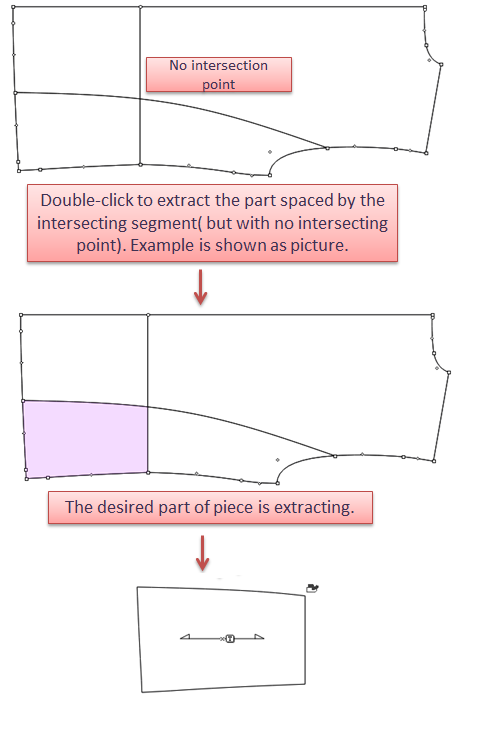

  • สกัดแยกส่วนของชิ้นงานแม้ว่าจะไม่มีจุดตัดบนเส้นที่ตัดกันก็ตาม

    ในซอฟต์แวร์เวอร์ชันเก่า ผู้ใช้จำเป็นต้องเพิ่มจุดตัดด้วยตนเองเพื่อให้สามารถสกัดแยกส่วนที่ต้องการได้ ในเวอร์ชัน 7.0 คุณสามารถสกัดแยกส่วนที่คุณต้องการได้โดยตรง

    menu_image192_2

ค. ตั้งค่าชิ้นงานโดยคลิกขวาที่เมนู:

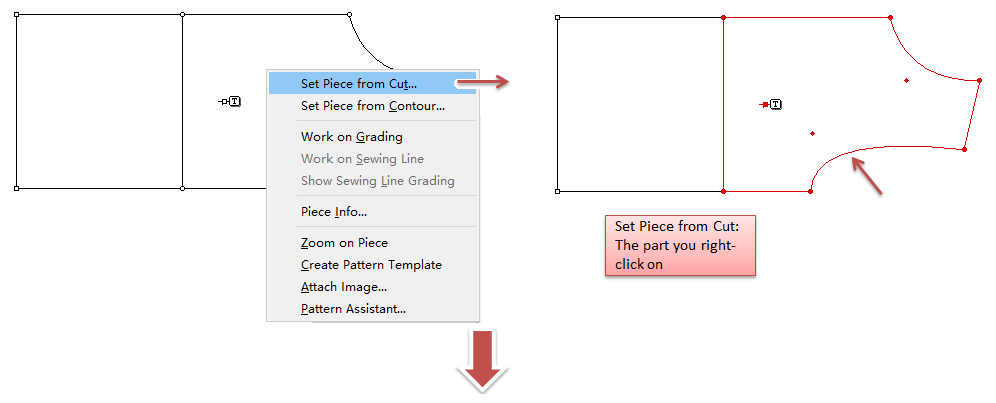

คลิกขวาที่ชิ้นงานหรือองค์ประกอบที่ต้องการ เมนูจะปรากฏขึ้น เลือก [ตั้งค่าชิ้นงานจากการตัด]:

menu_image193

กล่องโต้ตอบจะเปิดขึ้น ให้ป้อนข้อมูลชิ้นงาน:

menu_image189

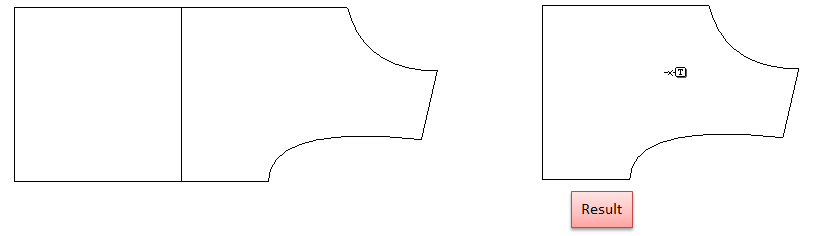

คลิกปุ่ม [ตกลง]:

menu_image194

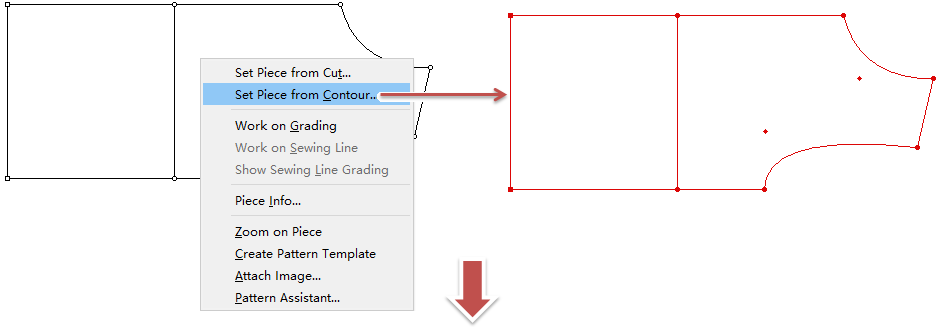

หรือเลือก [ตั้งค่าชิ้นงานจากเส้นร่าง]:

menu_image195

กล่องโต้ตอบจะเปิดขึ้น ให้ป้อนข้อมูลชิ้นงาน:

menu_image189

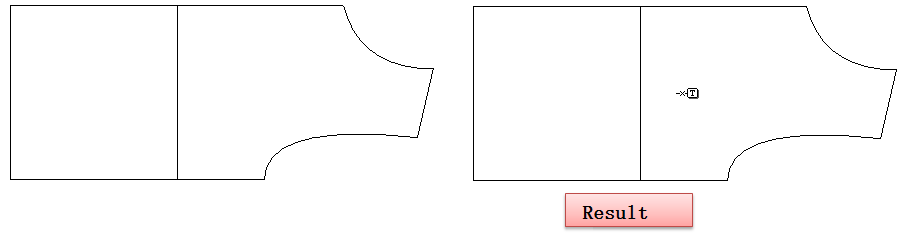

คลิกปุ่ม [ตกลง]:

menu_image196

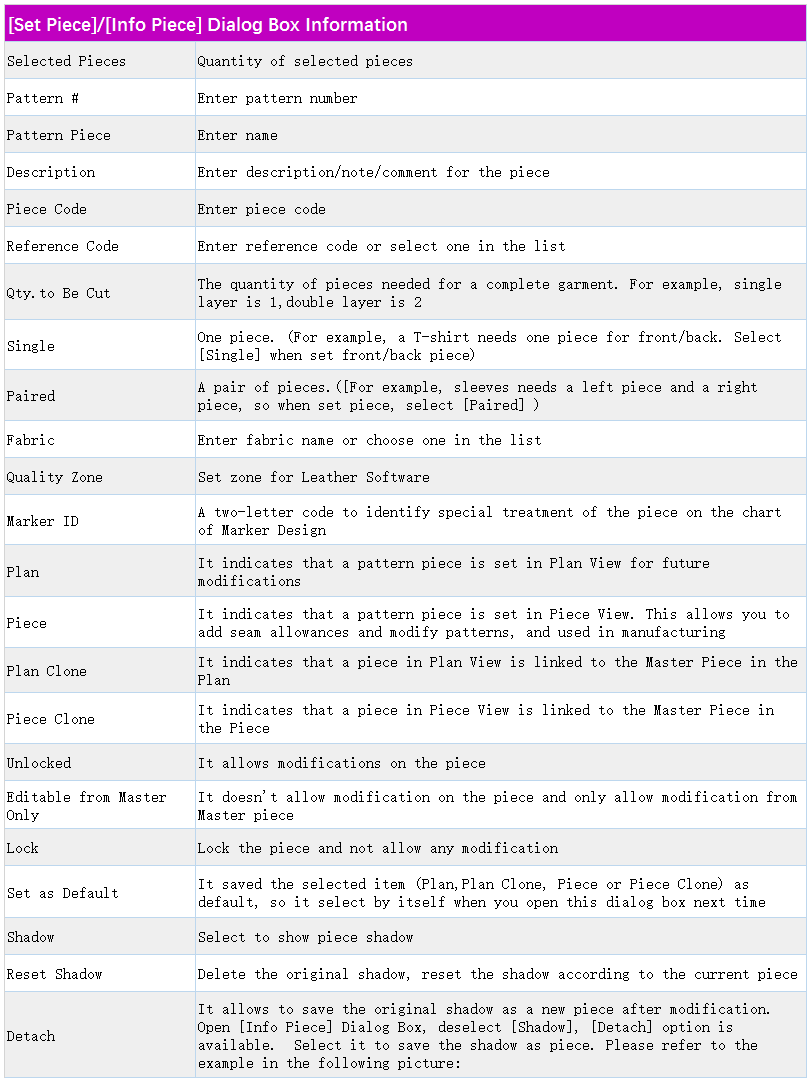

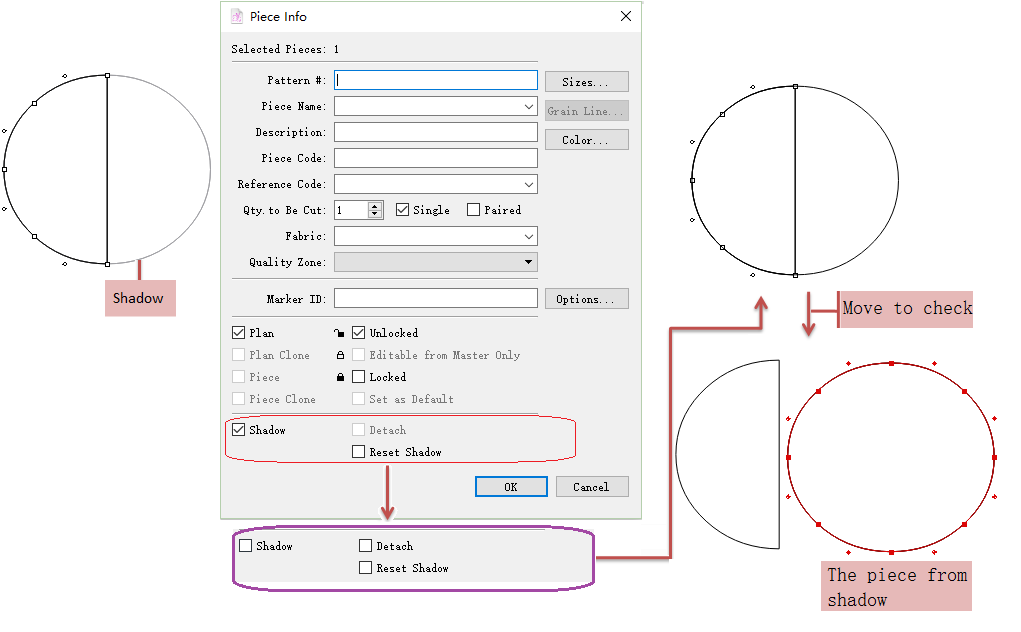

กล่องโต้ตอบ [ตั้งค่าชิ้นงาน]/[ชิ้นงานข้อมูล]

menu_image196_1

menu_image196_3

menu_image196_2

ข้อมูลรายการ

ผู้ใช้จะได้รับ/แก้ไขข้อมูลองค์ประกอบที่เลือกได้ เช่น มิรเรอร์ เกล็ด รอยจีบ ระยะเผื่อเย็บ และมุมตะเข็บ

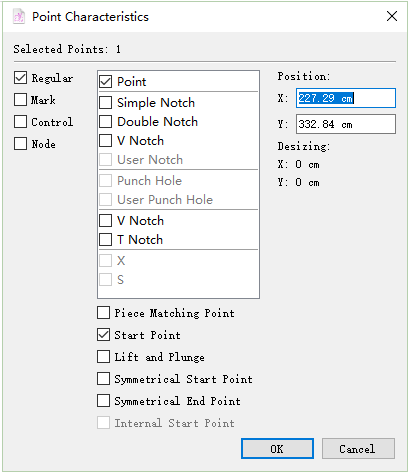

ลักษณะของจุด

เลือกจุด เลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบ ลักษณะจุด จะปรากฏขึ้น:

menu_image197

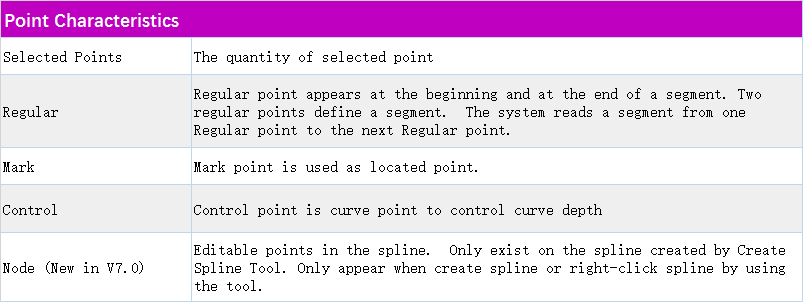

ตรวจสอบหรือแก้ไขข้อมูลจุดในกล่องโต้ตอบ

menu_image197_1

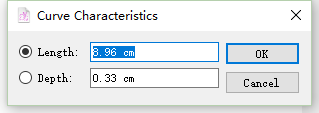

ลักษณะเส้นโค้ง

เลือกเส้นโค้ง จากนั้นเลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบ ลักษณะเส้นโค้ง จะปรากฏขึ้น:

menu_image198

เปลี่ยนค่าความยาวหรือความลึกเพื่อเปลี่ยนรูปร่าง

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเส้นโค้ง โปรดดูบทที่ 3 เครื่องมือ เส้นโค้ง

ข้อมูลสัดส่วน

ใหม่ใน V7.0

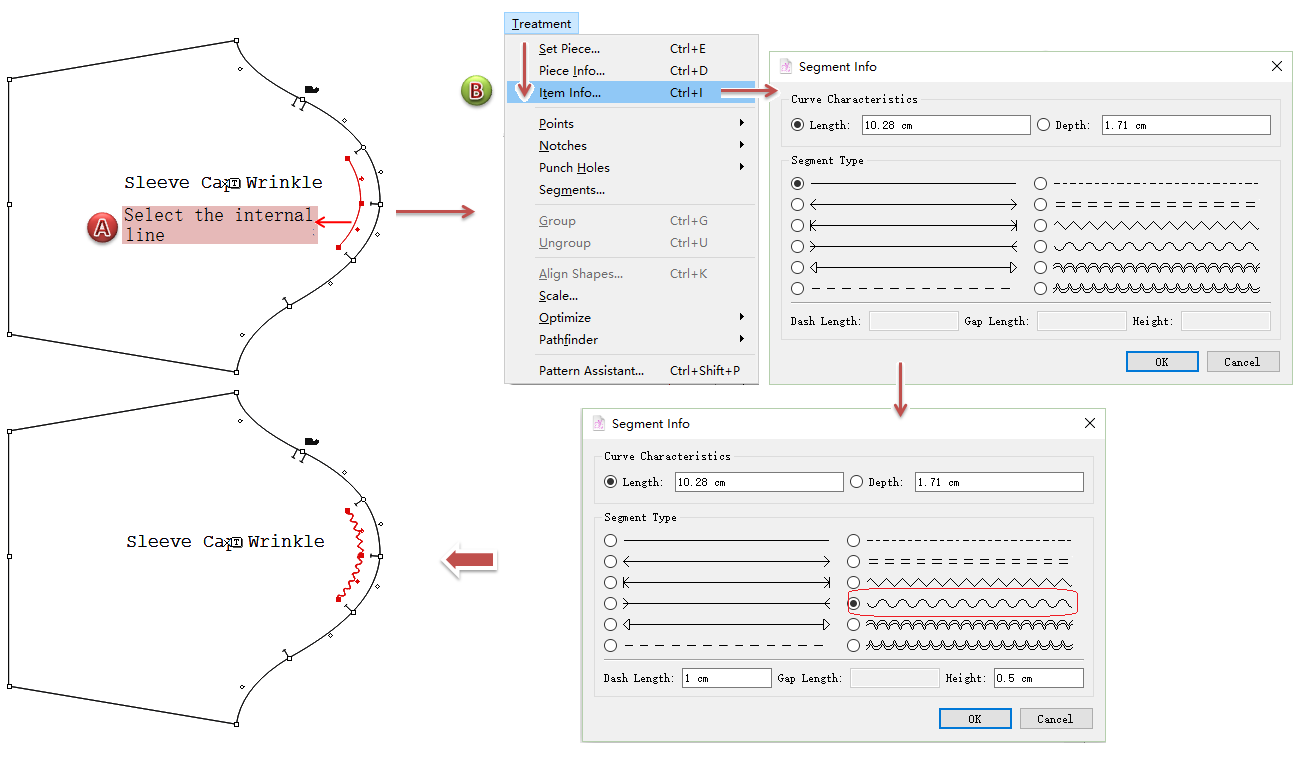

ผู้ใช้สามารถแก้ไขประเภทของเซ็กเมนท์ภายในที่เลือกได้ในกล่องโต้ตอบ [ข้อมูลสัดส่วน] จากเมนู [กระทำ] - [ข้อมูลชิ้นงาน]

Note

หากเซ็กเมนท์ภายในที่เลือกไว้เป็นเส้นโค้ง กล่องโต้ตอบจะแสดงลักษณะเส้นโค้งด้วย ปรับเปลี่ยนความยาวและความลึกได้ตามต้องการ

menu_image198_1

Note

หากเซ็กเมนท์ภายในที่เลือกไว้เป็นเส้นโค้ง กล่องโต้ตอบจะแสดงลักษณะเส้นโค้งด้วย ปรับเปลี่ยนความยาวและความลึกได้ตามต้องการ

ลักษณะภายนอกของเกล็ด

เลือกเกล็ด จากนั้นเลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบลักษณะเกล็ด (ลักษณะภายนอกของเกล็ด) จะปรากฏขึ้น:

menu_image200

เปลี่ยนค่าเพื่อแก้ไขรูปร่างเกล็ด

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเกล็ด โปรดดูบทที่ 3 เครื่องมือ เกล็ด

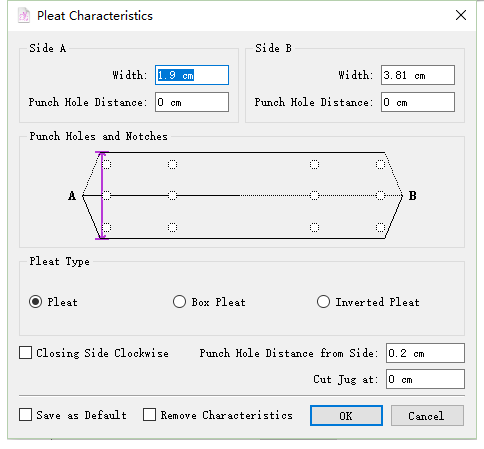

ลักษณะจีบ

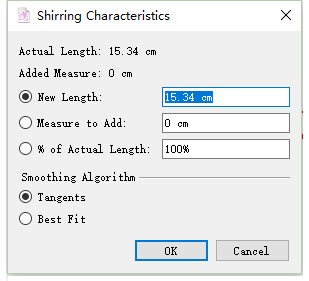

เลือกรอยจีบ (shirring) จากนั้นเลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบ ลักษณะจีบ จะปรากฏขึ้น:

menu_image201

ให้เปลี่ยนค่าเพื่อแก้ไขรอยจีบ

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเกล็ด โปรดดูบทที่ 3 เครื่องมือ Shirring

ลักษณะตะเข็บ

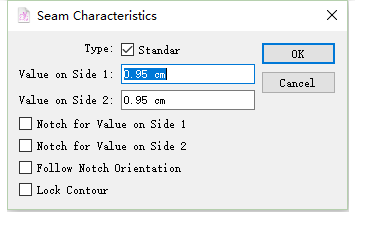

เลือกระยะเผื่อเย็บ จากนั้นเลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบ ลักษณะตะเข็บ จะปรากฏขึ้น:

menu_image202

เปลี่ยนค่าเพื่อแก้ไขระยะเผื่อเย็บ

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับระยะเผื่อเย็บ โปรดดูบทที่ 3 เครื่องมือ ระยะเผื่อเย็บ

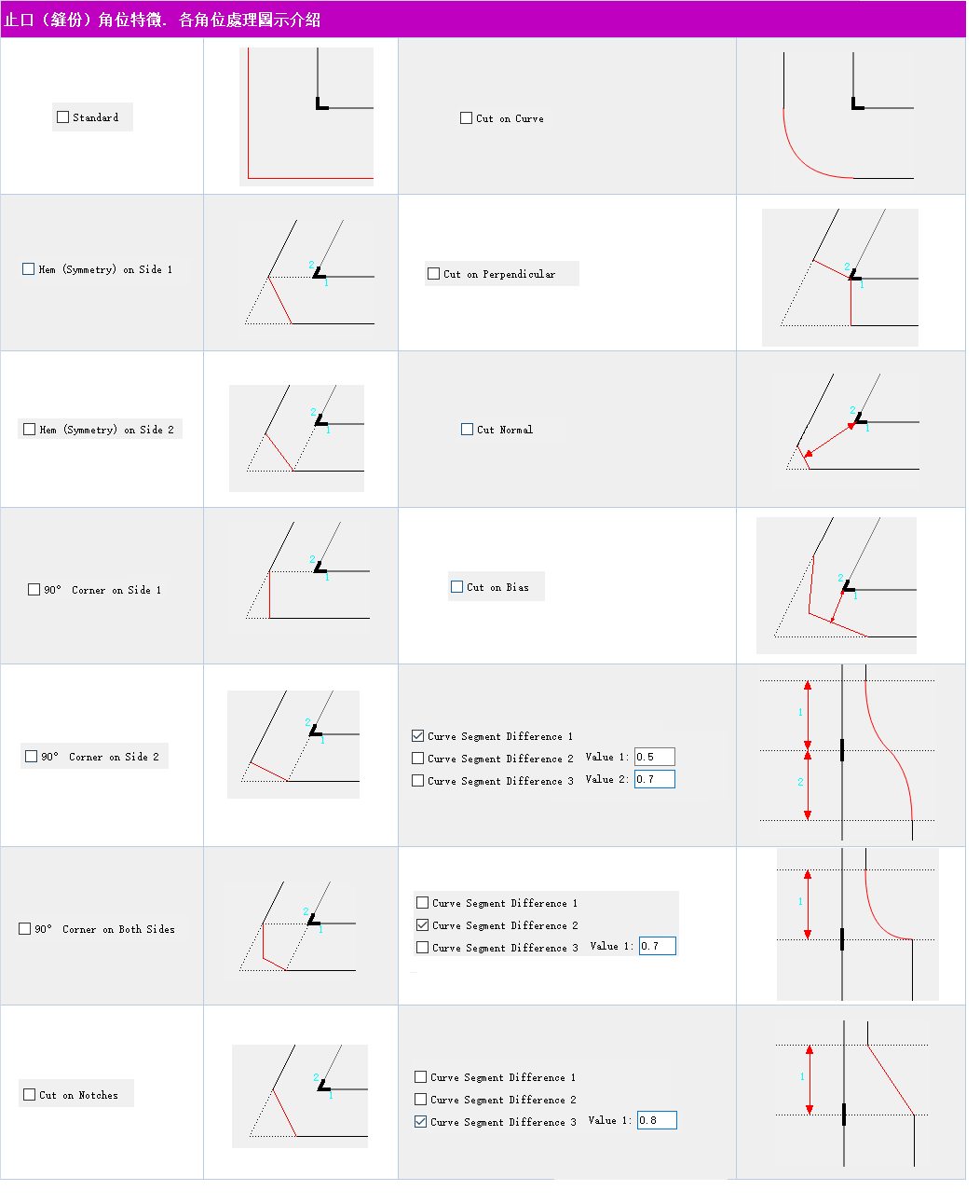

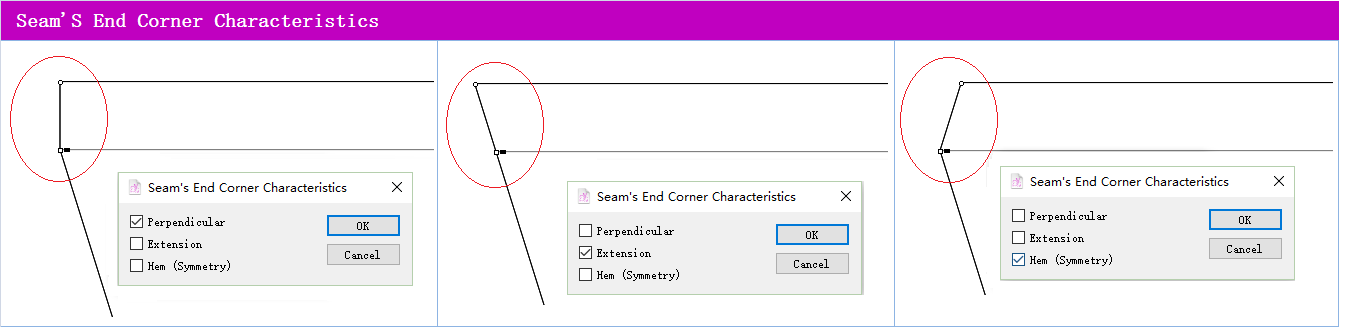

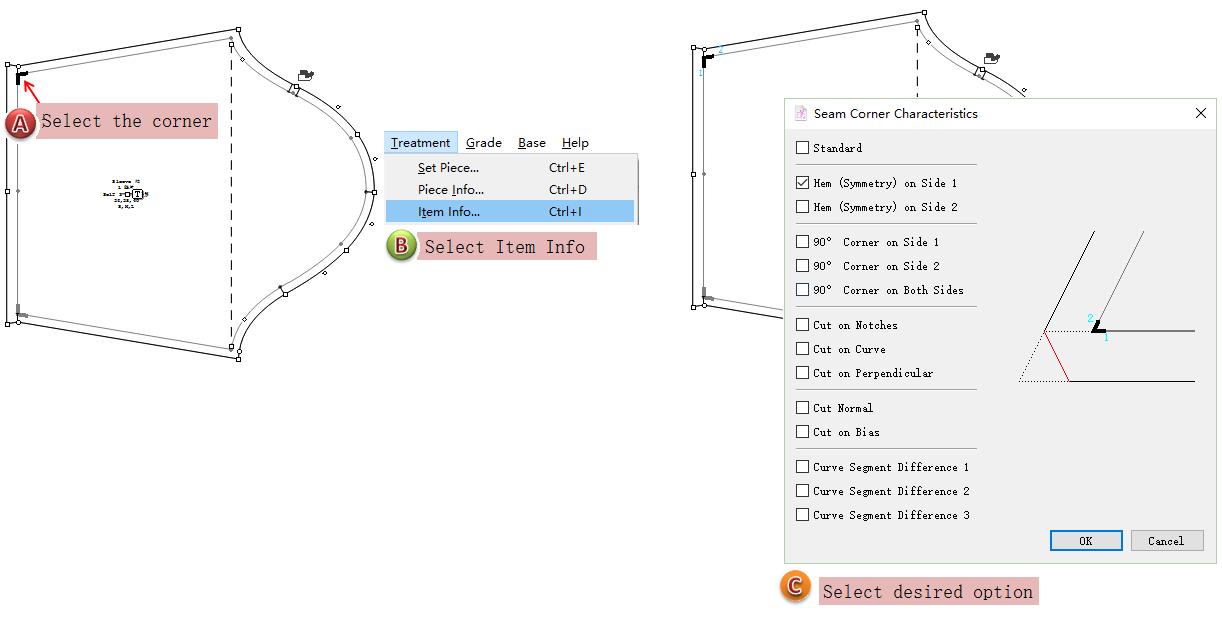

ลักษณะมุมตะเข็บ

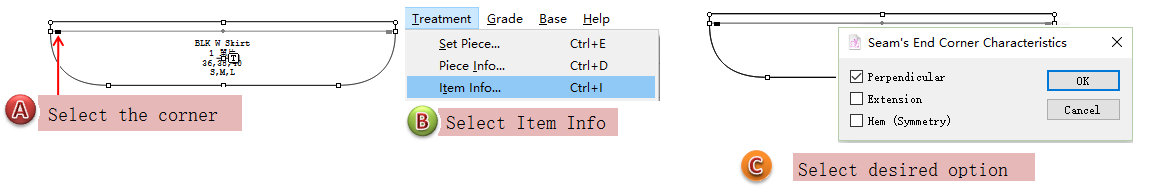

เลือกมุมตะเข็บ จากนั้นเลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบ ลักษณะมุมตะเข็บ จะปรากฏขึ้น:

menu_image203

menu_image203_3

menu_image203_1

menu_image203_2

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับมุมตะเข็บ โปรดดูที่ บทที่ 3 เครื่องมือ มุมตะเข็บ

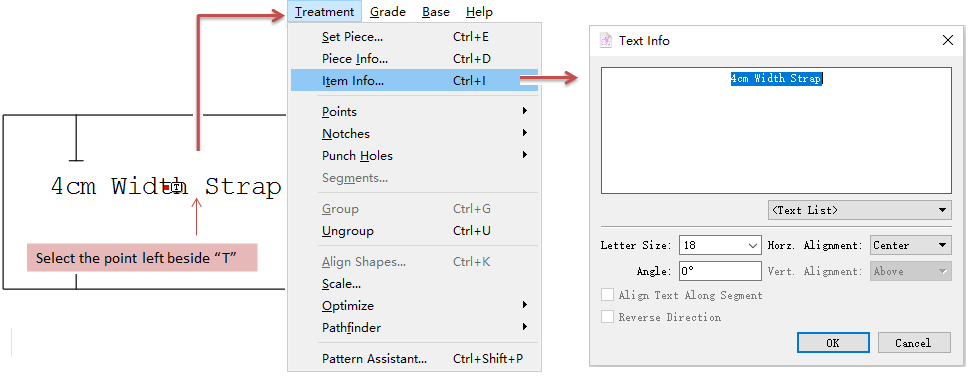

ข้อมูลตัวอักษร

เลือกจุดข้างสัญลักษณ์ “T” จากนั้นเลือก [ข้อมูลชิ้นงาน] ในเมนู [กระทำ] กล่องโต้ตอบ ข้อมูลตัวอักษร จะปรากฏขึ้น:

menu_image205

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับข้อมูลข้อความ โปรดดูบทที่ 3 เครื่องมือ ข้อความ

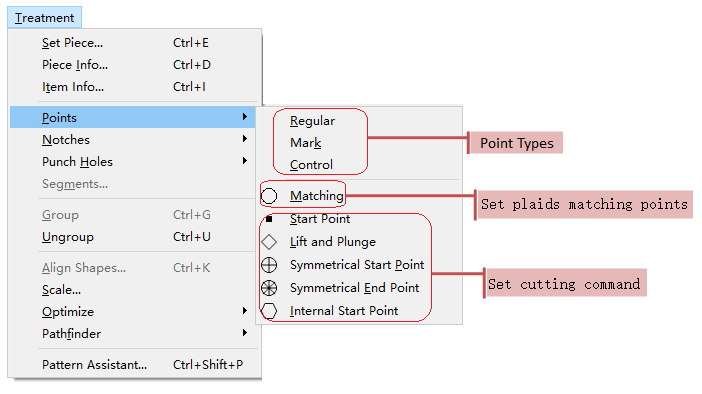

จุด

ผู้ใช้จะสามารถแก้ไขประเภทจุดได้ (สม่ำเสมอ มาร์ค หรือควบคุม); กำหนดจุดที่ตรงกันสำหรับการจับคู่ลายสก๊อตในงานวางมาร์ค; หรือตั้งค่าคำสั่งตัดล่วงหน้าบนจุดเหล่านั้นสำหรับการทำแพทเทิร์นและการผลิต

Note

ผู้ใช้สามารถเปลี่ยนประเภทจุดใน มุมมองออกแบบ หรือ มุมมองชิ้นงาน ได้; อย่างไรก็ตาม คำสั่งตัดบนจุดสามารถตั้งค่าล่วงหน้าได้ใน มุมมองชิ้นงาน เท่านั้น

menu_image206

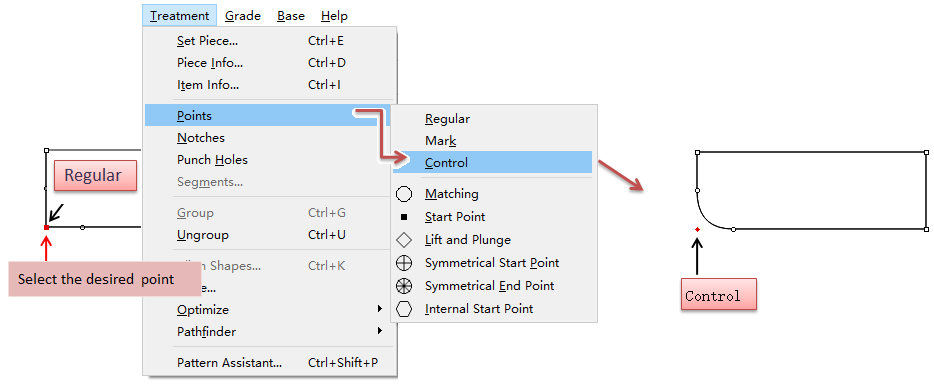

วิธีเปลี่ยนประเภทจุด

ตัวอย่างเช่น การเปลี่ยนจุดสม่ำเสมอเป็นจุดควบคุม:

  1. เลือกจุดปกติ;

  2. คลิกเมนู [กระทำ] - [จุด] และเลือกจุดควบคุม

menu_image207

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุด โปรดดูที่บทที่ 1

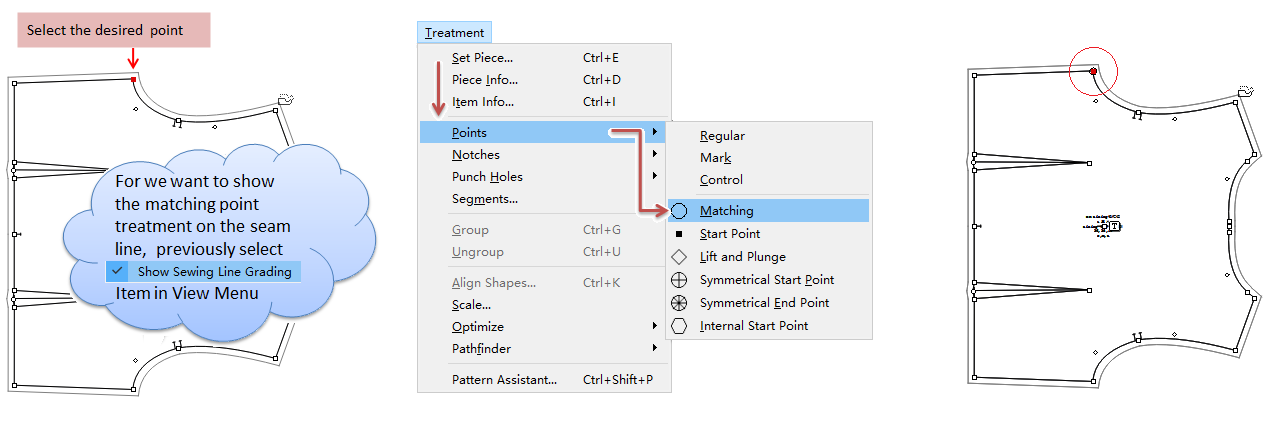

วิธีกำหนดจุดที่ตรงกัน

กำหนดให้จุดหนึ่งเป็นจุดจับคู่สำหรับการจับคู่ลายสก๊อตในการวางมาร์ค

  1. เลือกจุด;

  2. เลือกเมนู [กระทำ] - [จุด] - [จับคู่]

menu_image207_1

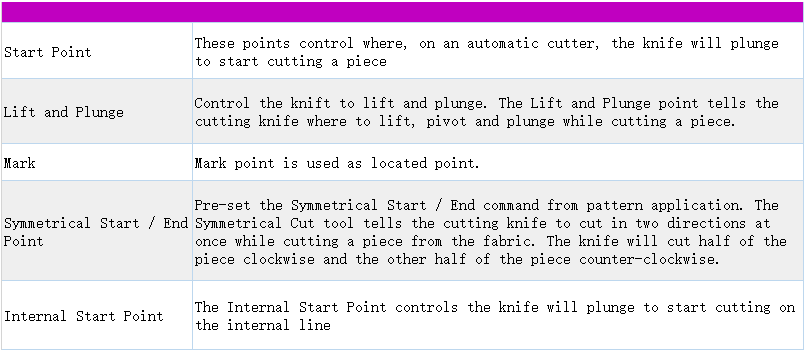

ตั้งค่าคำสั่งตัดล่วงหน้าบนจุด

  1. เลือกจุด (ต้องอยู่ใน มุมมองชิ้นงาน)

  2. คลิก [กระทำ]-[จุด] และเลือกรายการคำสั่งที่ต้องการ

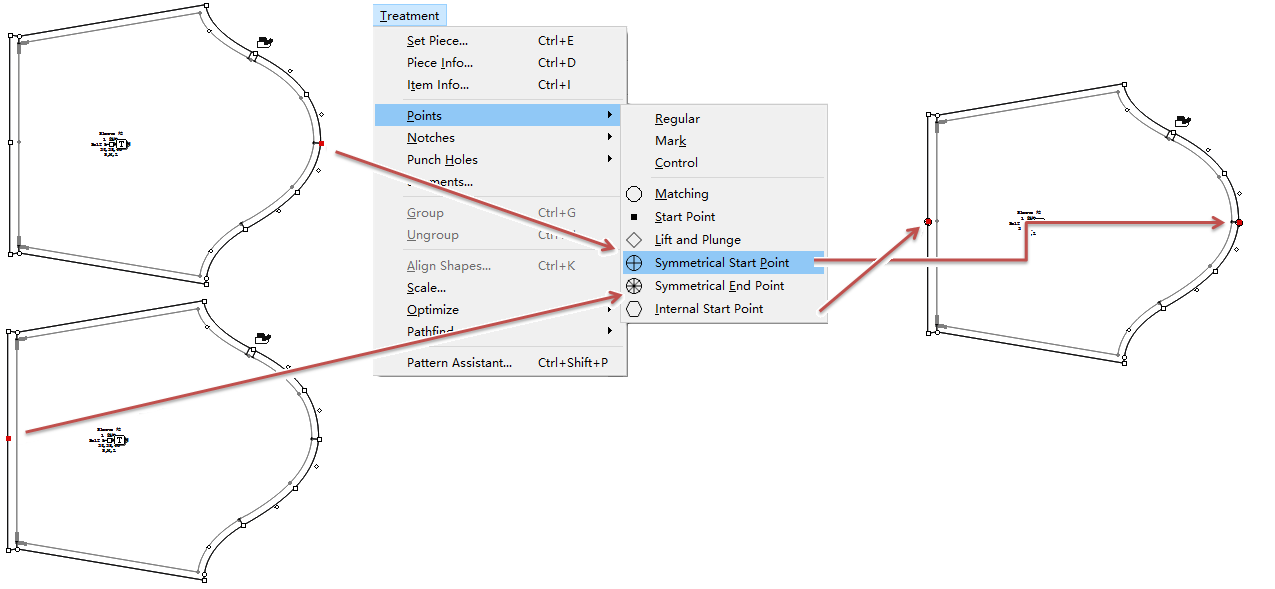

เช่น: จุดเริ่มต้นสมมาตรและจุดสิ้นสุดสมมาตร:

menu_image207_2

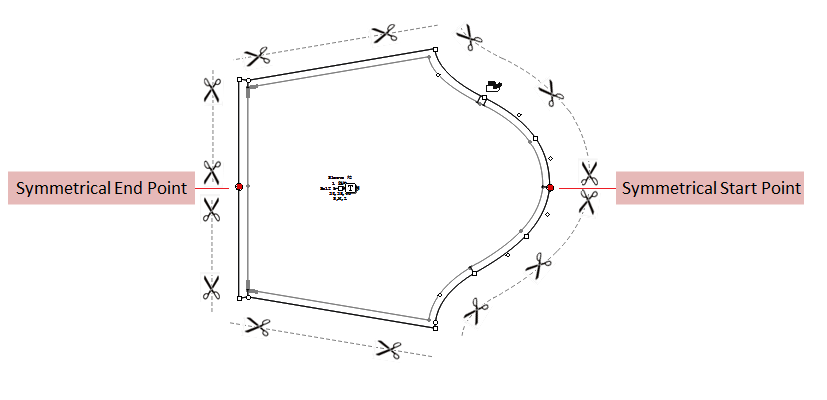

หลังจากกำหนดจุดแล้ว ชิ้นงานจะถูกตัดตามภาพต่อไปนี้:

menu_image207_3

menu_image207_4

รอยบาก

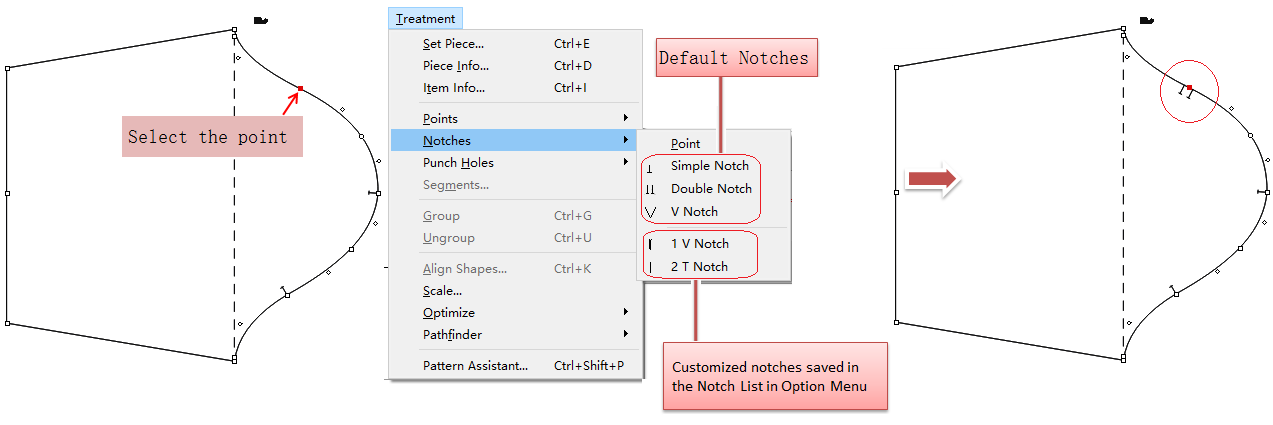

PAD System™ จะมีรอยบากสามประเภทเป็นค่าเริ่มต้น ได้แก่: รอยบากเดี่ยว, รอยบากคู่ และ รอยบากรูปตัว V ค้นหาได้ในรายการ [รอยบาก] ในเมนู กระทำผู้ใช้ยังสามารถใช้รอยบากที่กำหนดเองที่บันทึกไว้ล่วงหน้าใน [รายการรอยบาก] ได้

วิธีเพิ่มรอยบากใหม่:

  1. เลือกจุดที่ต้องการในชิ้นงาน;

    Note

    เมนูจุดจะใช้งานไม่ได้และเป็นสีเทาหากผู้ใช้ไม่เลือกจุด menu_image208

    1. เลือกรายการ [รอยบาก]ในเมนู [กระทำ] เลือกรอยบากในบัญชีรายการ

    menu_image209

หากคุณต้องการเปลี่ยนรอยบากกลับคืนเป็นจุด ให้เลือก จุด ในเมนูเดียวกัน

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการกำหนดรอยบากเอง โปรดดูการแนะนำเมนู [มุมมอง] [รายการรอยบาก] เบื้องต้น

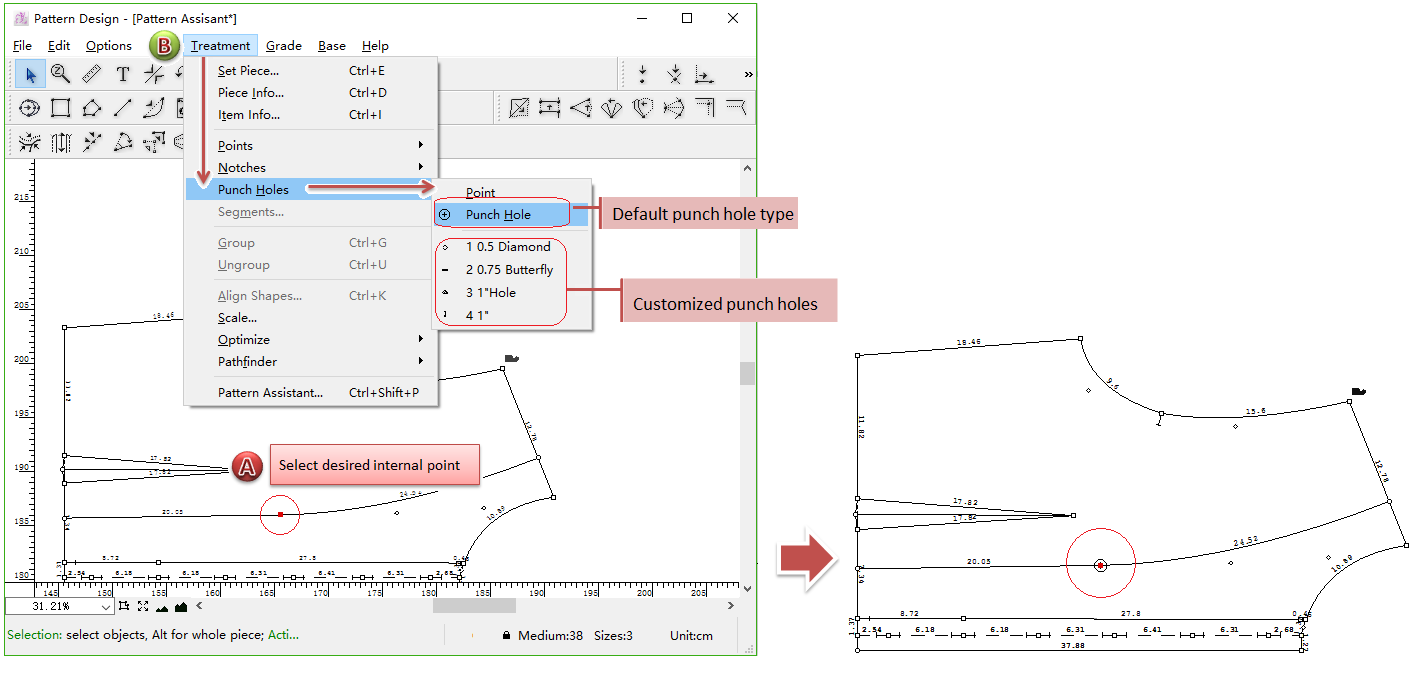

เจาะรู

PAD System™ มี Punch Hole หนึ่งประเภทเป็นค่าเริ่มต้น คือ menu_image211_1 ฟังก์ชันนี้ใช้ได้เฉพาะกับจุดภายในเท่านั้น ผู้ใช้ยังสามารถใช้รูเจาะแบบกำหนดเองที่บันทึกไว้ล่วงหน้าใน [รายการรูเจาะ] ได้

วิธีเพิ่มรูเจาะ:

  1. เลือกจุดภายใน;

  2. เลือกประเภทรูเจาะที่ต้องการในรายการ [เจาะรู] ในเมนู [กระทำ]:

menu_image211

Note

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการกำหนดรูเจาะเอง โปรดดูการแนะนำเมนู [มุมมอง] - [รายการรูเจาะ] เบื้องต้น

เซ็กเมนท์…

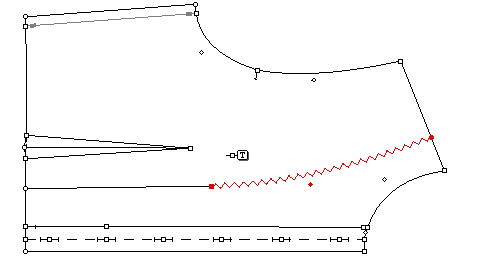

กล่องโต้ตอบประเภทเซ็กเมนต์ จะช่วยให้คุณสามารถแก้ไขลักษณะที่ปรากฏของเซ็กเมนต์ภายในได้

Note

หากเซ็กเมนท์ที่เลือกเป็นเส้นโค้ง กล่องโต้ตอบจะประกอบด้วยลักษณะของเส้นโค้ง ผู้ใช้สามารถปรับเปลี่ยนค่าความยาวและความลึกได้

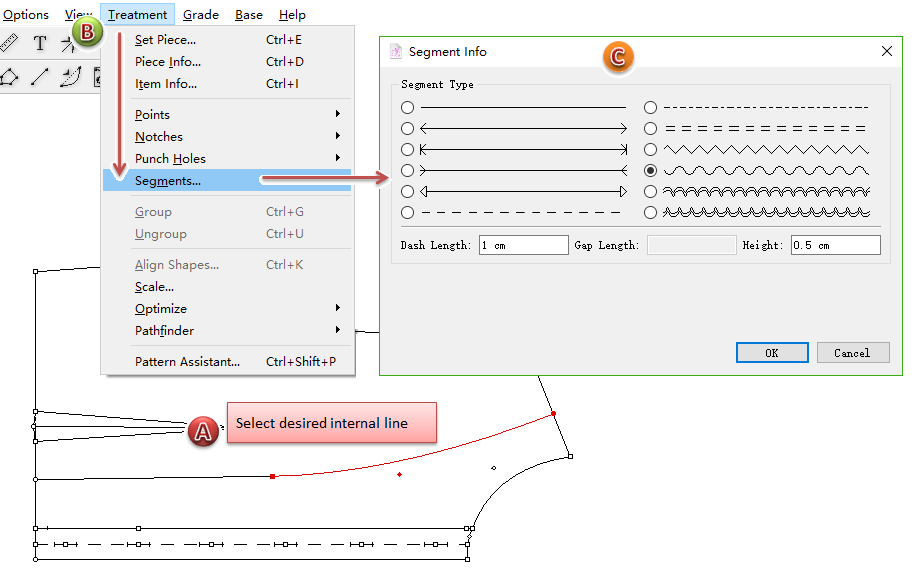

วิธีเปลี่ยนประเภทเซ็กเมนต์:

  1. เลือกส่วนภายใน;

  2. เลือกเมนู [กระทำ] - [ส่วน…] กล่องโต้ตอบจะปรากฏขึ้น;

  3. เลือกประเภทเซ็กเมนท์ที่ต้องการ หรือเปลี่ยนค่า;

  4. คลิกปุ่ม [ตกลง] เพื่อดำเนินการ

menu_image213

menu_image214

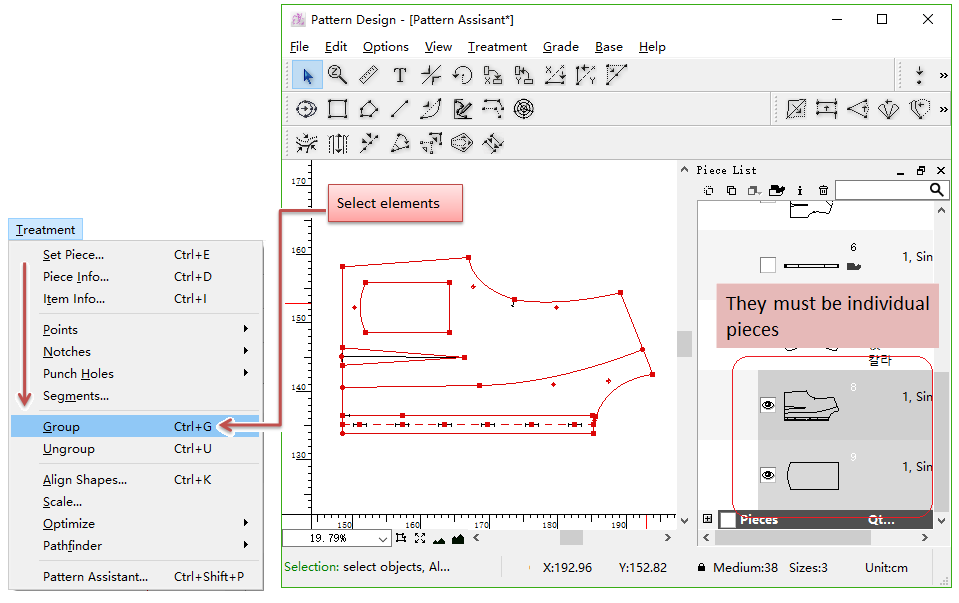

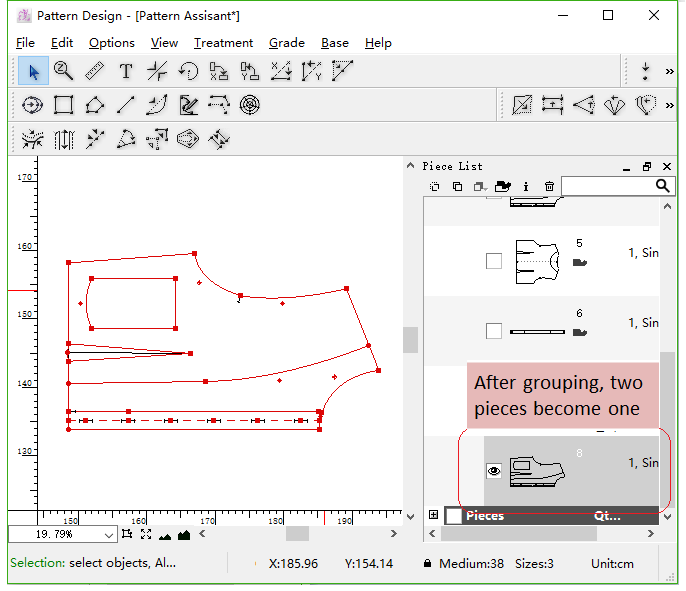

จัดกลุ่ม/เลิกจัดกลุ่ม

ผู้ใช้จะสามารถจัดกลุ่มองค์ประกอบที่เลือกไว้เข้าด้วยกันได้ เพื่อให้ได้รับเลือกราวกับว่าเป็นองค์ประกอบเดียว (หมายความว่า: จัดกลุ่มชิ้นงานสองชิ้นที่แยกกันทั้งหมดในมุมมองออกแบบ/มุมมองชิ้นงาน เป็นองค์ประกอบเดียว ตัวอย่างเช่น เซ็กเมนท์นั้นไม่แนบกับชิ้นงานนั้นเนื่องจากชิ้นงานไม่ได้เปิดใช้งานก่อนที่จะวาดเซ็กเมนท์ พวกมันเป็นองค์ประกอบแยกกันสองส่วน ดังนั้น เราต้องจัดกลุ่มเข้าด้วยกัน); ผู้ใช้สามารถยกเลิกการจัดกลุ่มองค์ประกอบได้

วิธีจัดกลุ่มองค์ประกอบ

  1. เลือกองค์ประกอบ

  2. เลือกรายการ [รวมกลุ่ม] ในเมนู [กระทำ]

  3. องค์ประกอบต่าง ๆ จะถูกจัดกลุ่มเข้าด้วยกัน

menu_image215

menu_image217

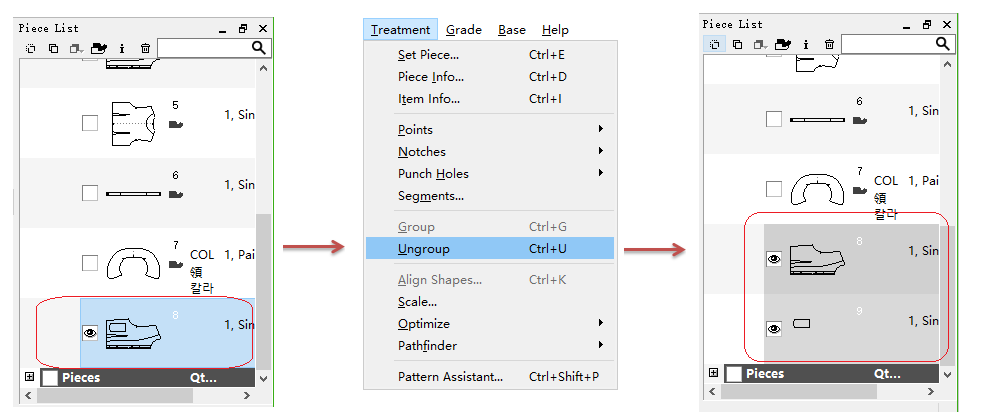

วิธียกเลิกการจัดกลุ่ม

ทำซ้ำขั้นตอนด้านบนแต่เลือกรายการ [เเยกกลุ่ม]

menu_image218

นอกจากชิ้นงานทั้งชิ้นแล้ว ผู้ใช้ยังสามารถจัดกลุ่มเซ็กเมนท์ จุด และอื่นๆ ได้

จัดแนวรูปร่าง

ผู้ใช้จะสามารถจัดตำแหน่งชิ้นส่วนที่เลือกได้

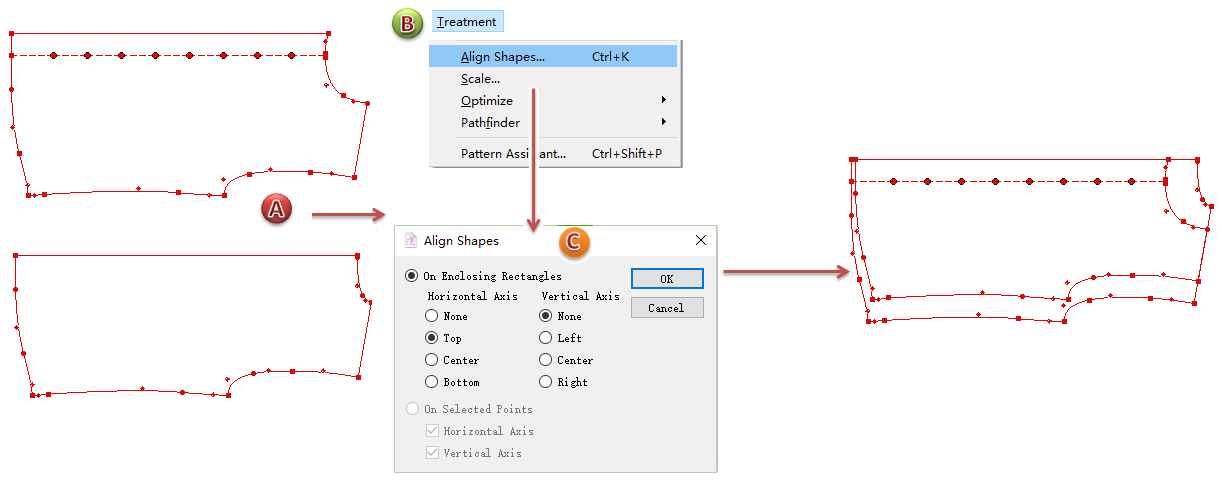

  • จัดแนวบนสี่เหลี่ยมผืนผ้าล้อมรอบ

    1. เลือกชิ้นที่ต้องการ

    2. เลือกรายการ [จัดแนวรูปร่าง];

    3. เลือกตัวเลือกที่ต้องการในกล่องโต้ตอบ จากนั้นคลิกปุ่ม [ตกลง]

menu_image219

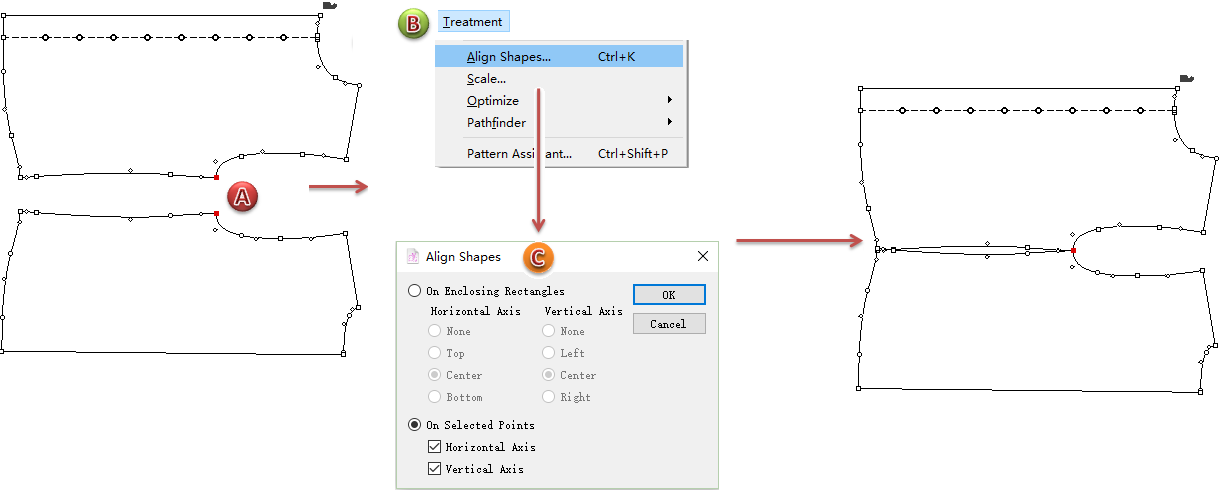

  • จัดแนวบนจุดที่เลือก

  1. เลือกจุดที่ต้องการในชิ้นงาน;

  1. เลือกรายการ [จัดแนวรูปร่าง];

  2. เลือกตัวเลือกที่ต้องการในกล่องโต้ตอบ จากนั้นคลิกปุ่ม [ตกลง]

menu_image220

ปรับขนาด

ผู้ใช้จะสามารถปรับขนาดชิ้นงานที่เลือกได้

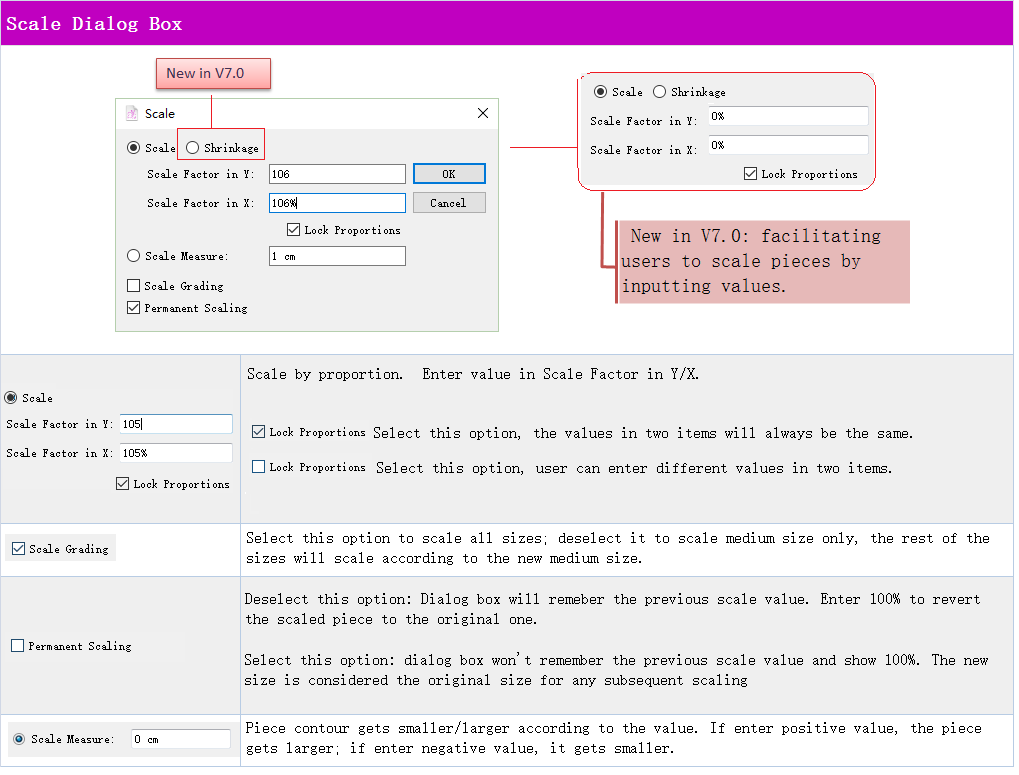

เลือกชิ้นงาน คลิกเมนู [กระทำ] - [สเกล] กล่องโต้ตอบจะเปิดขึ้น:

menu_image222

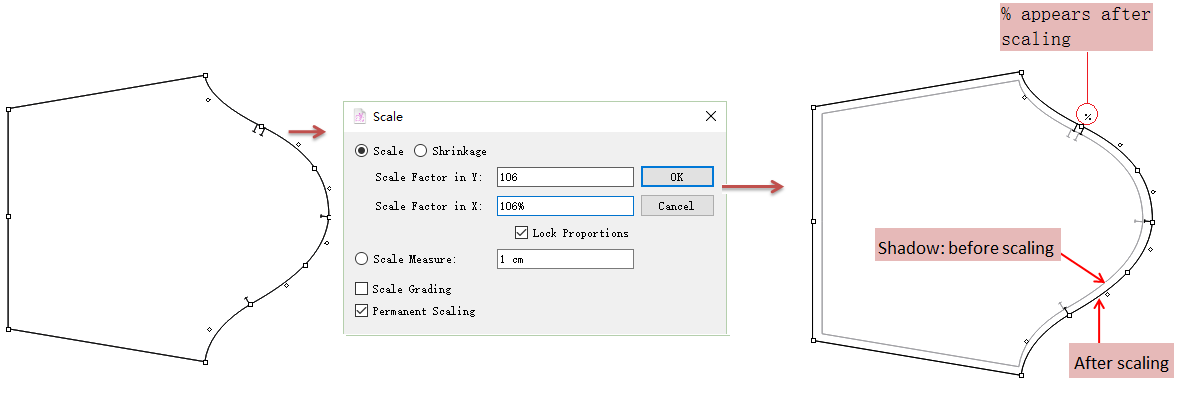

ปรับขนาดสัดส่วน

  1. เลือกชิ้นงาน (หรือเปิดใช้งาน);

  2. คลิกเมนู [กระทำ] - [สเกล];

  3. ป้อนสัดส่วนในกล่องโต้ตอบ

  4. คลิกปุ่ม [ตกลง]

menu_image221

Note

สัญลักษณ์ “%” จะปรากฏที่มุมบนขวาของชิ้นงาน หากใช้ฟังก์ชัน Scale หรือ Shrinkage

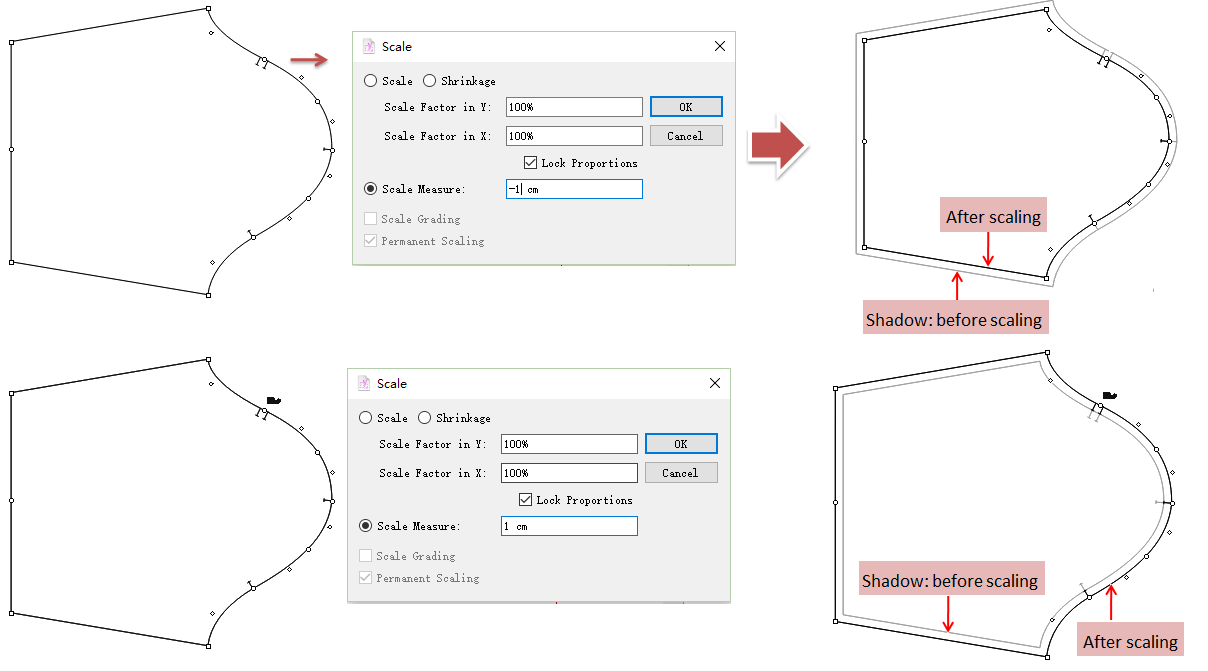

เพิ่มลดขนาด

ป้อนค่าบวกสำหรับการขยายชิ้นงานและค่าลบสำหรับการลดขนาดชิ้นงาน

menu_image223

การหดตัว

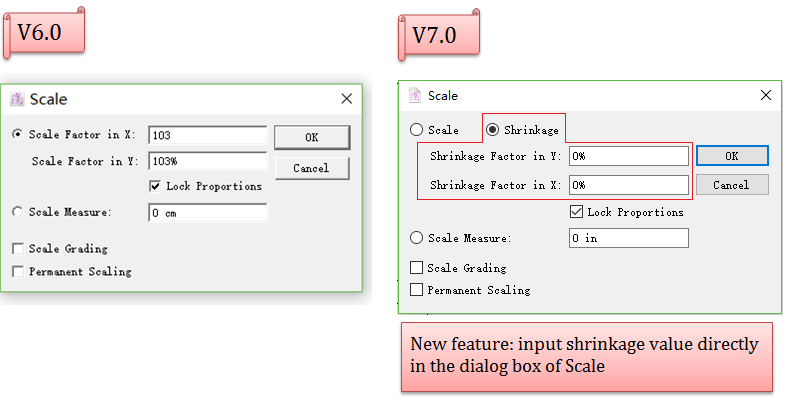

ใหม่ใน V7.0: อำนวยความสะดวกผู้ใช้ในการปรับขนาดชิ้นงานด้วยการป้อนค่า

menu_image225

เพิ่มประสิทธิภาพ

ผู้ใช้สามารถลดจำนวนจุด สร้างรูปร่างที่มีการปรับเพิ่มลดขนาด และสร้างเส้นโค้งได้

menu_image226

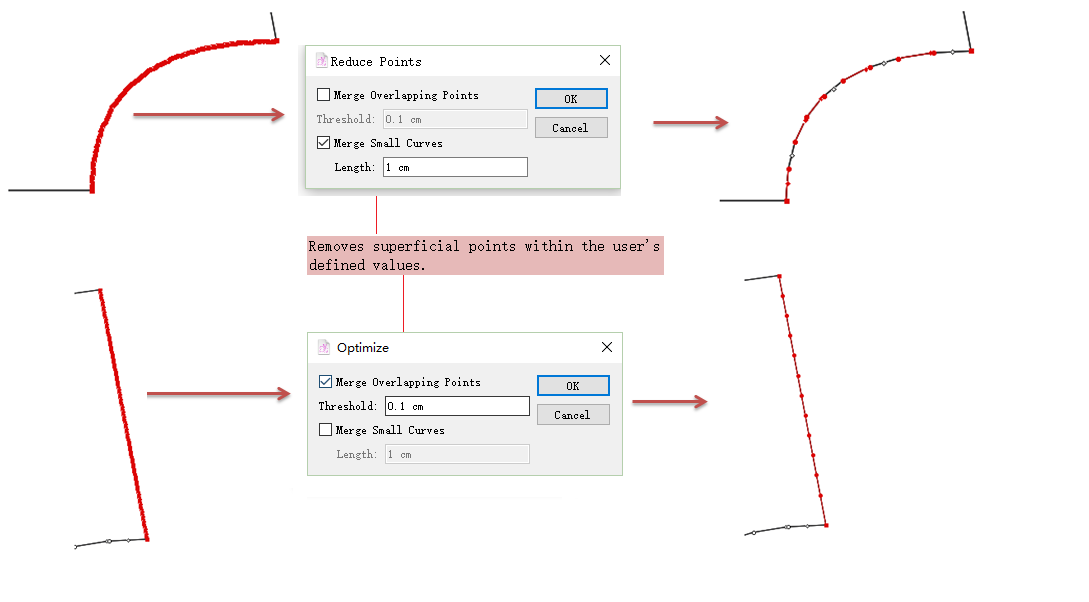

ลดจำนวนจุด

คำสั่ง ลดจำนวนจุด… จะลบจุดไม่สำคัญบนรูปร่างออก:

menu_image227

สร้างเกรดรูปร่าง

คำสั่ง สร้างเกรดรูปร่างจะสร้างรูปร่างแพทเทิร์นที่มีการปรับเพิ่มลดขนาดจากชิ้นงานแพทเทิร์นที่แยกต่างหาก:

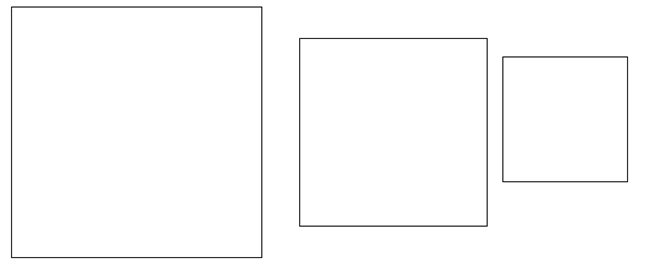

ดังภาพต่อไปนี้ เราต้องการสร้างเกรดรูปร่างจากชิ้นงานขนาด S, M และ L:

  1. จำนวนจุดปกติเดียวกันสำหรับชิ้นงานแพทเทิร์นแต่ละชิ้น

    menu_image229

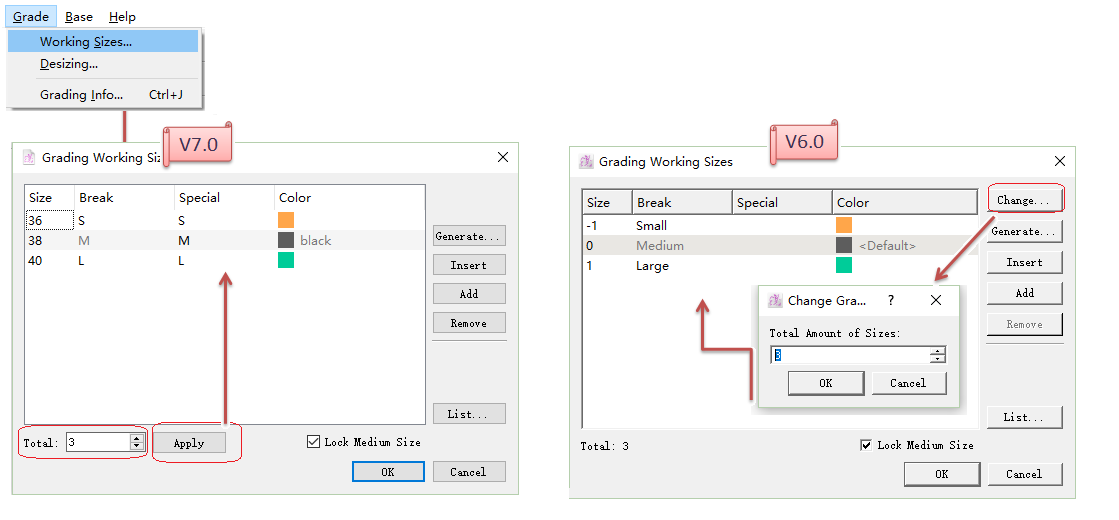

  2. สร้างขนาด:

    menu_image230

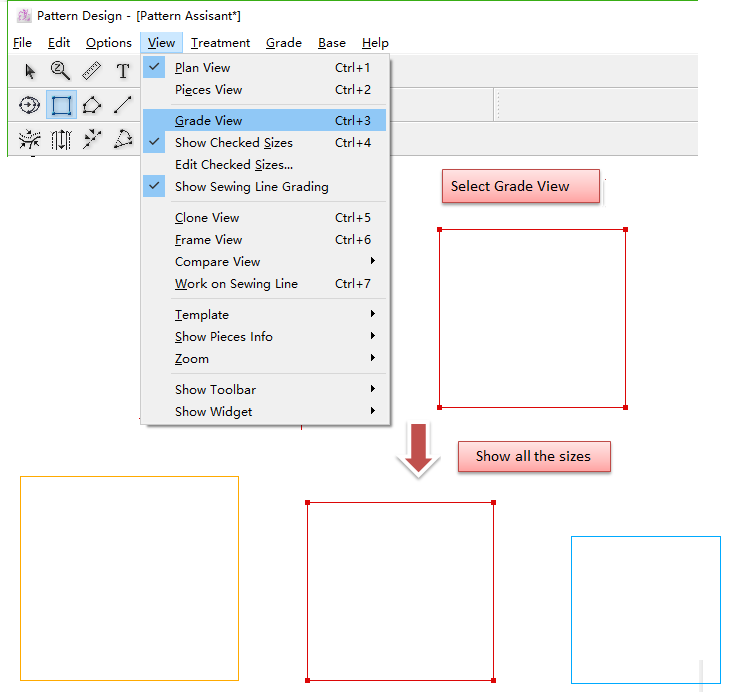

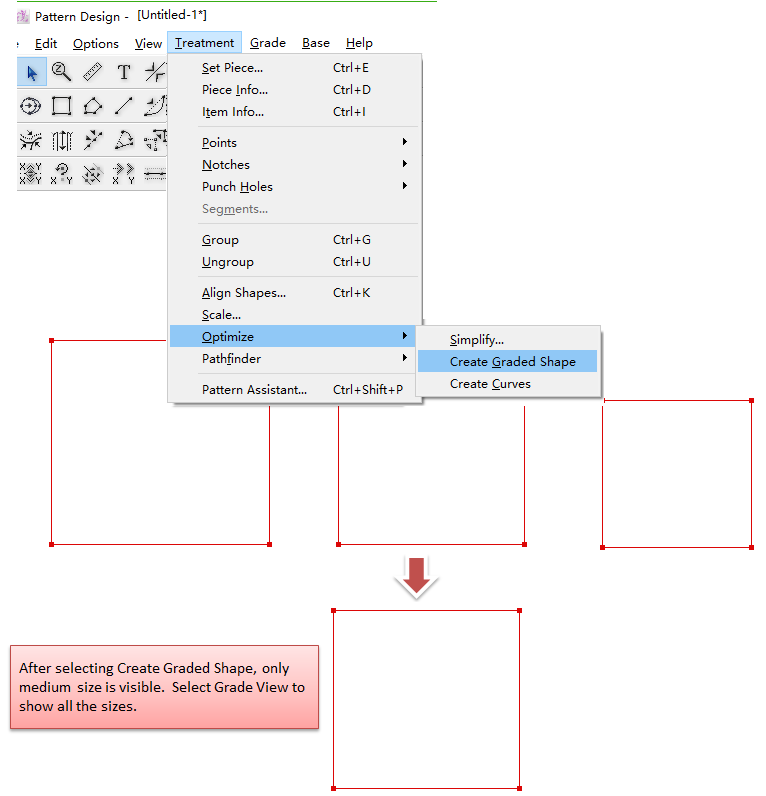

  3. เลือกชิ้นงานทั้งหมด จากนั้นคลิกเมนู [กระทำ]-[การเพิ่มประสิทธิภาพ]-[สร้างเกรด รูปร่าง]:

    menu_image231

    menu_image232

หากคุณต้องการทำงานวางมาร์คที่มีการปรับเพิ่มลดขนาดให้เสร็จ ให้ทำดังนี้:

ใช้เครื่องมือตัวชี้เพื่อเลือกจุดที่ถูกจัดตำแหน่งไว้บนขนาดกลาง ในขณะเดียวกัน ให้กด Ctrl+Alt (Windows) หรือ Command+Option (Macintosh) หรือ Alt+Windows+Ctrl ( Linux) ค้างไว้ เลื่อนลูกศรไปที่ไอคอนเครื่องมือ ตัวชี้ ลูกศรจะเปลี่ยนเป็นกากบาท จากนั้นคลิกที่ไอคอน

menu_image233

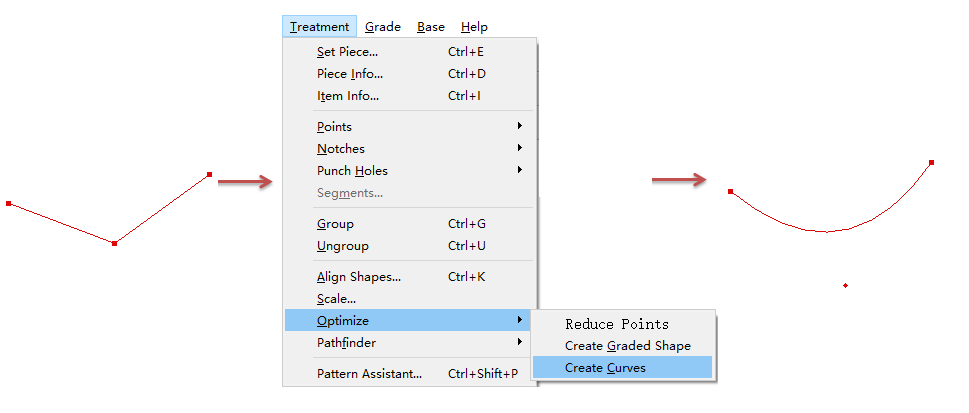

สร้างเส้นโค้ง

  1. เลือกองค์ประกอบที่ต้องการ;

  2. คลิกเมนู [กระทำ]-[การเพิ่มประสิทธิภาพ]-[สร้างส่วนโค้ง];

  3. เซ็กเมนท์นั้นจะกลายเป็นเส้นโค้ง

menu_image234

Pathfinder

ผู้ใช้จะสามารถค้นหาจุดตัดของเซ็กเมนท์สองเซ็กเมนท์ที่ตัดกัน สร้างโครงร่างของรูปร่างที่ซ้อนทับ และเปลี่ยนมุมให้เป็นขอบเรียบได้

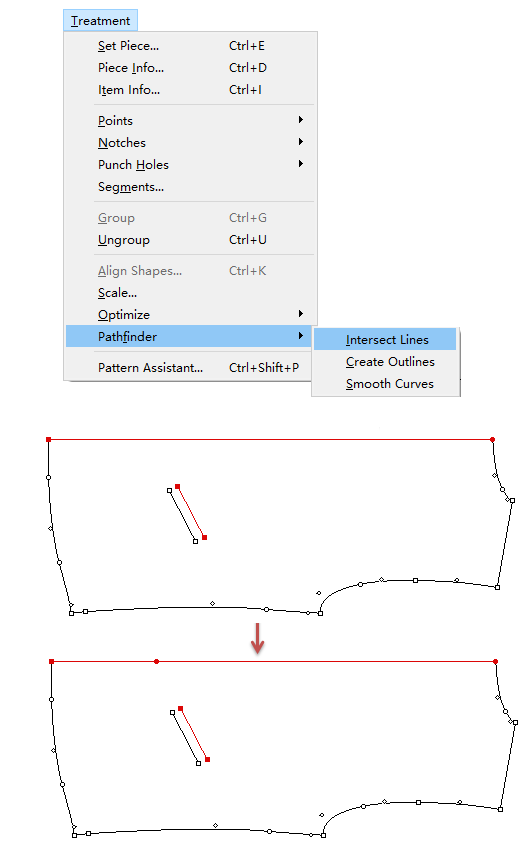

หาจุดตัด

จะมีการฉายจุดที่ตำแหน่งที่เส้นโครงร่างและด้านในกำลังจะตัดกันกัน:

ตัวอย่างเช่น จะมีการฉายจุดที่เส้นปากกระเป๋าและเซ็กเมนท์ตะเข็บด้านข้าง (ซึ่งไม่สัมผัสกัน):

menu_image235

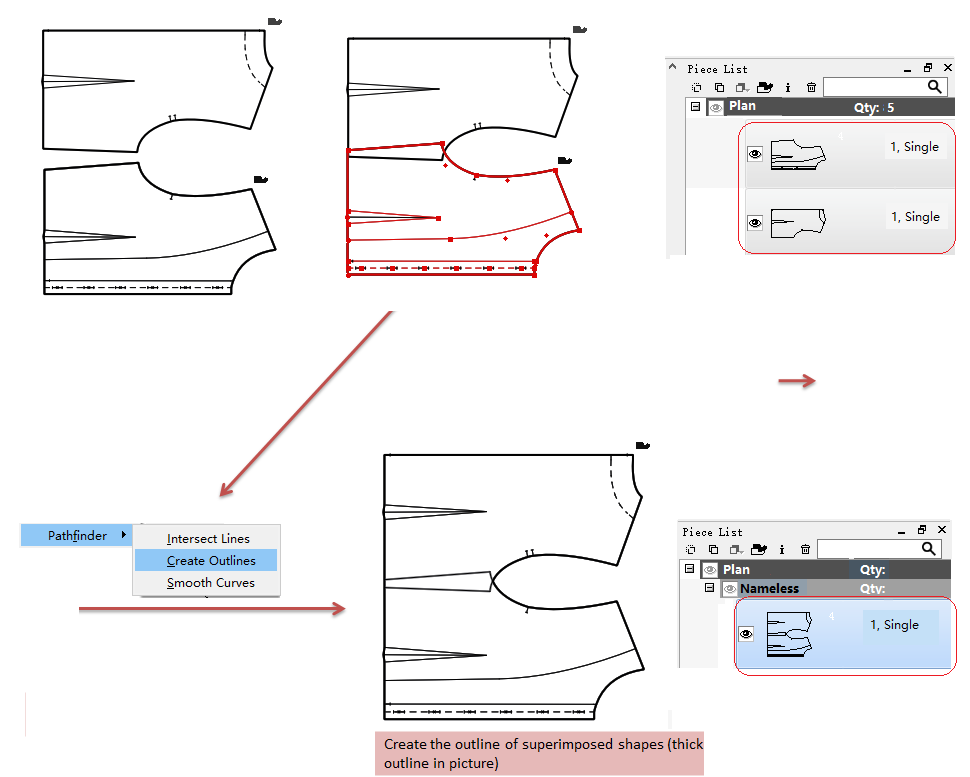

สร้างโครงร่าง

menu_image236

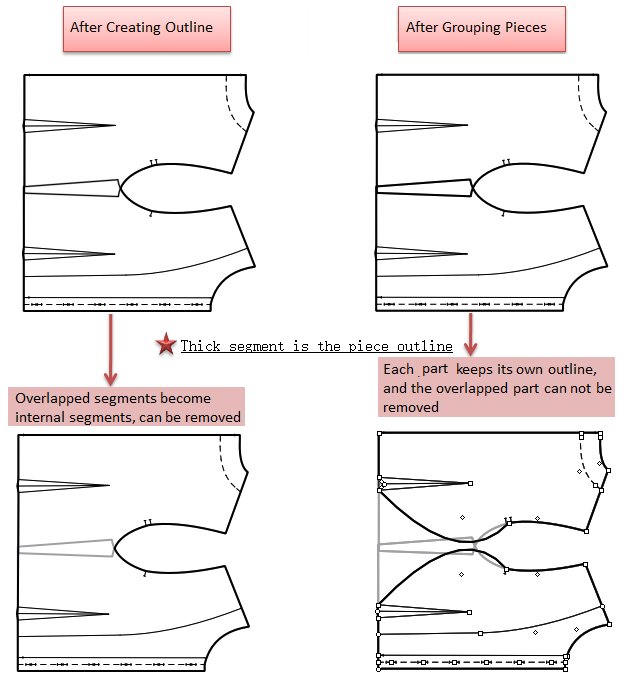

ไม่เหมือน Group (จัดกลุ่ม) การสร้างสร้างโครงร่างจะเป็นการสร้างเค้าร่างของรูปร่างที่ซ้อนทับกันเป็นเส้นโครงร่างใหม่ และองค์ประกอบภายในเส้นโครงร่างของรูปหลายเหลี่ยมจะกลายเป็นเซ็กเมนต์ภายใน ซึ่งสามารถลบออกได้

menu_image236_1

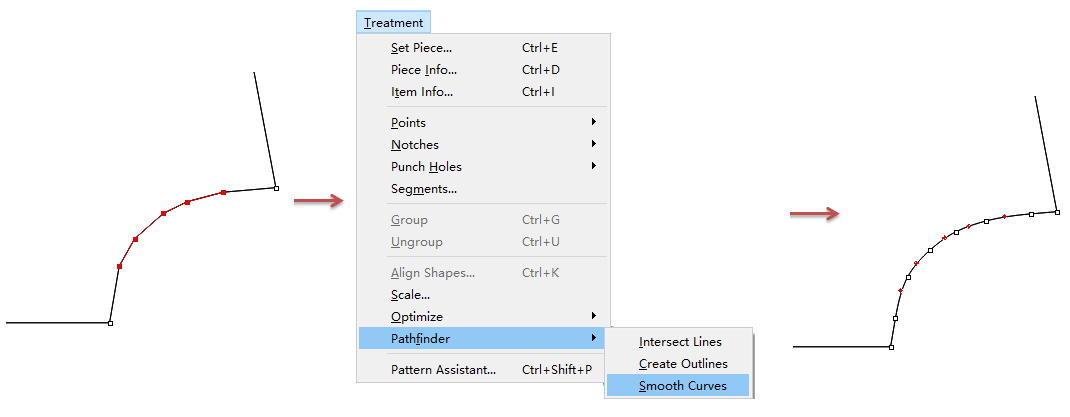

ปรับเส้นโค้งให้เรียบ

เพิ่มจุดโค้ง (ควบคุม) ระหว่างจุดปกติทุกสองจุด เพื่อเปลี่ยนมุมและขอบที่แหลมคมให้เป็นรูปร่างเรียบโดยการสร้างเส้นโค้ง

menu_image237

[ผู้ช่วยแพทเทิร์น]

ระบบจะตรวจสอบไฟล์ชิ้นงาน และค้นหาข้อผิดพลาดโดยอัตโนมัติ โดยจะแสดงข้อมูลข้อผิดพลาดโดยละเอียดเพื่อลดข้อผิดพลาดขณะสร้างชิ้นงานแพทเทิร์น

เมื่อวาดชิ้นงานแพทเทิร์นเสร็จแล้ว ผู้ใช้สามารถเริ่ม [ผู้ช่วยแพทเทิร์น] ได้ เพื่อตรวจสอบว่ามีข้อผิดพลาดในไฟล์ก่อนที่จะส่งออกไปยังผลิตภัณฑ์หรือไม่

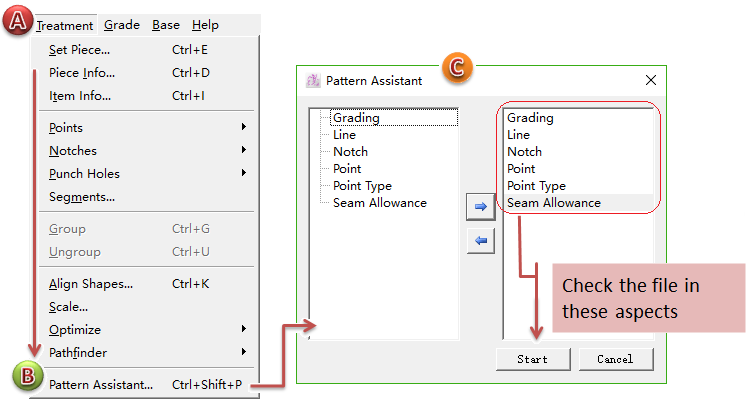

  1. คลิกเมนู [กระทำ] จากนั้น [ผู้ช่วยแพทเทิร์น];

  2. กล่องโต้ตอบ [ผู้ช่วยแพทเทิร์น] จะปรากฏขึ้น ระบบจะตรวจสอบไฟล์ในส่วน เกรดดิ้ง, ส่วน, รอยบาก, จุด, คุณลักษณะจุด, ค่าเผื่อตะเข็บ เพื่อค้นหาข้อผิดพลาด คลิก [เริ่มต้น] เพื่อเริ่มตรวจสอบ

    menu_image238

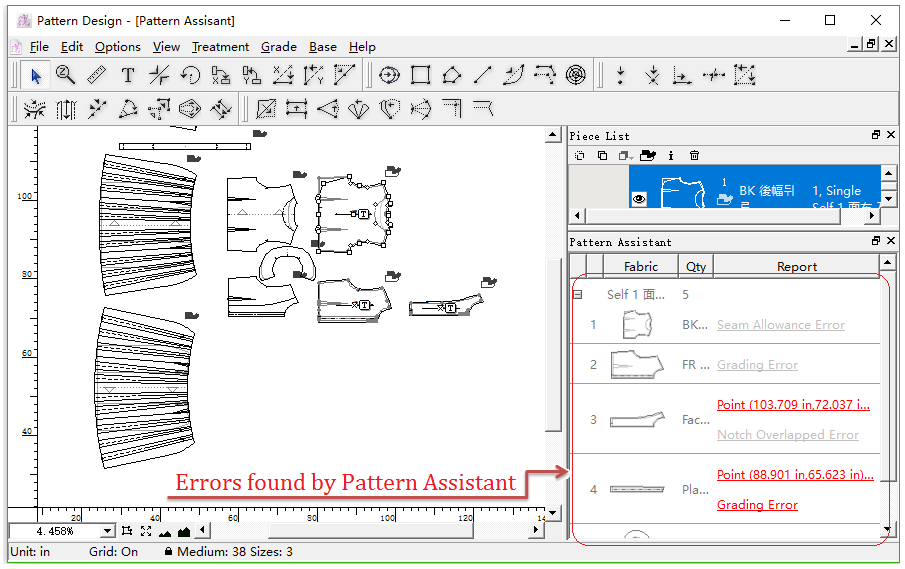

  3. หากระบบพบข้อผิดพลาดใด ๆ ระบบจะแสดงข้อผิดพลาดนั้นในหน้าต่างลอยในแถบด้านข้างของหน้าต่างซอฟต์แวร์

    menu_image239

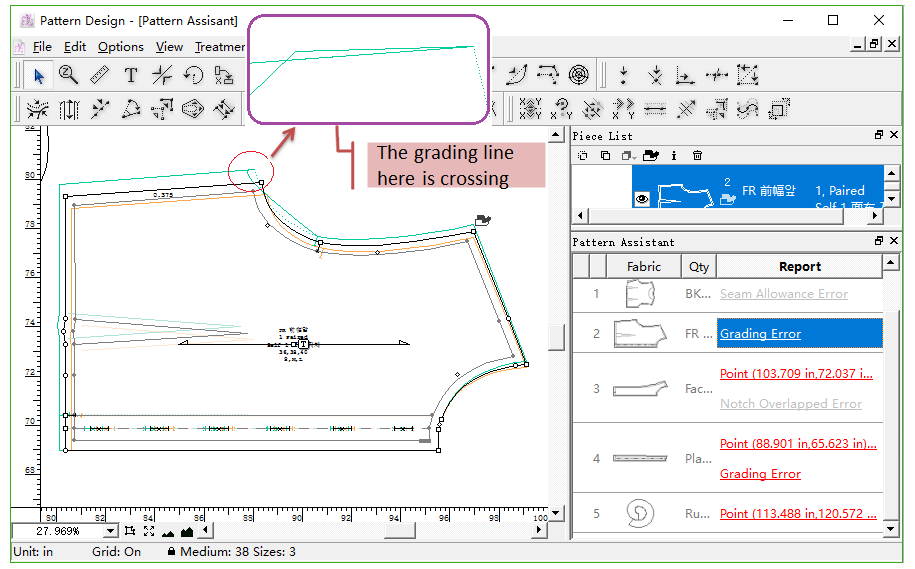

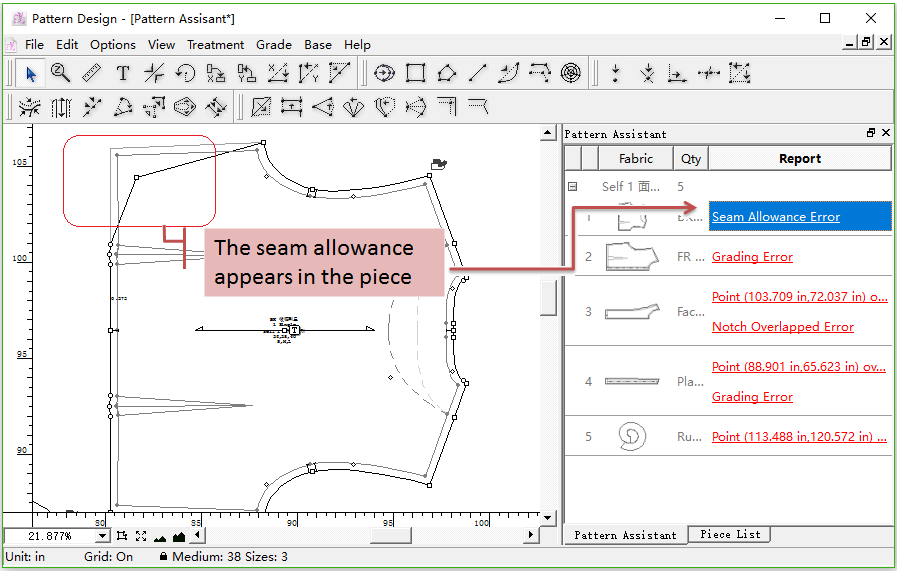

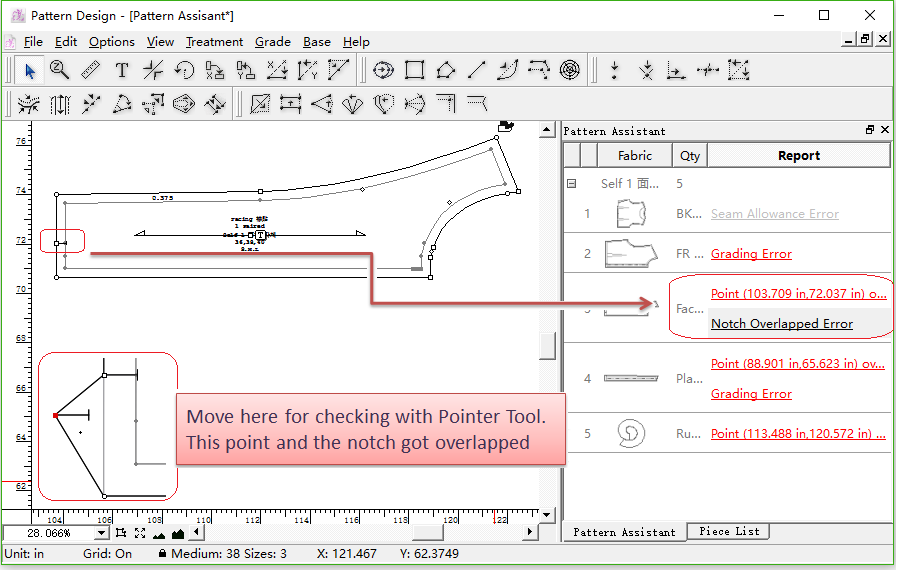

  4. คลิกรายการข้อผิดพลาดรายการใดรายการหนึ่งในหน้าต่างลอย ชิ้นงานที่มีปัญหาจะถูกขยายและแสดงตรงกลางพื้นที่ทำงาน

    menu_image240

    menu_image241

    menu_image242

Note

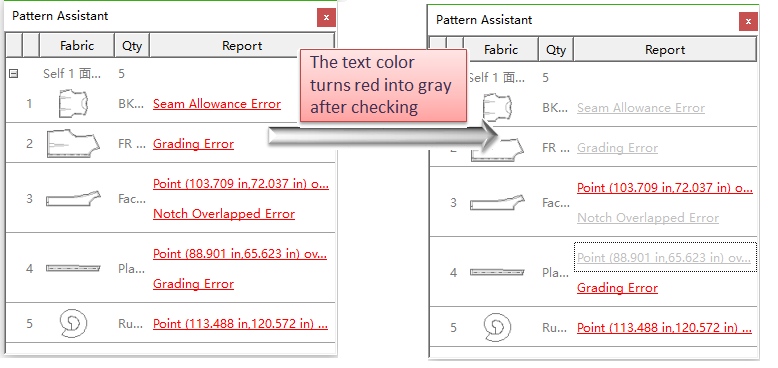

หากข้อมูลข้อผิดพลาดมีการตรวจสอบแล้ว สีจะเปลี่ยนสีแดงเป็นสีเทา menu_image243

ตรวจสอบชิ้นงานเฉพาะด้วย [ผู้ช่วยแพทเทิร์น] ด้วยตนเอง

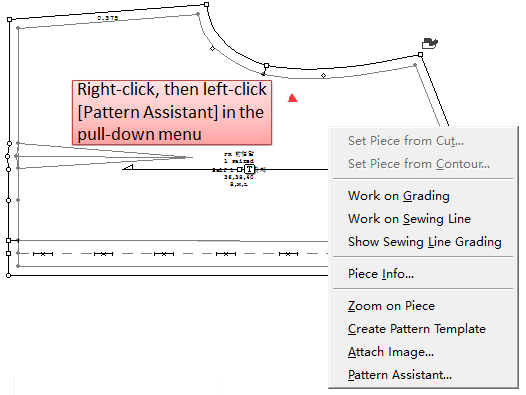

คลิกขวาที่ชิ้นงานที่ต้องการตรวจสอบ และคลิก [ผู้ช่วยแพทเทิร์น] บนเมนูแบบเลื่อนลง จากนั้นทำซ้ำขั้นตอนที่ 2,3 และ 4 ที่แสดงด้านบนเพื่อค้นหาข้อมูลข้อผิดพลาด

menu_image244

ตรวจสอบข้อผิดพลาดอัตโนมัติก่อนปิด

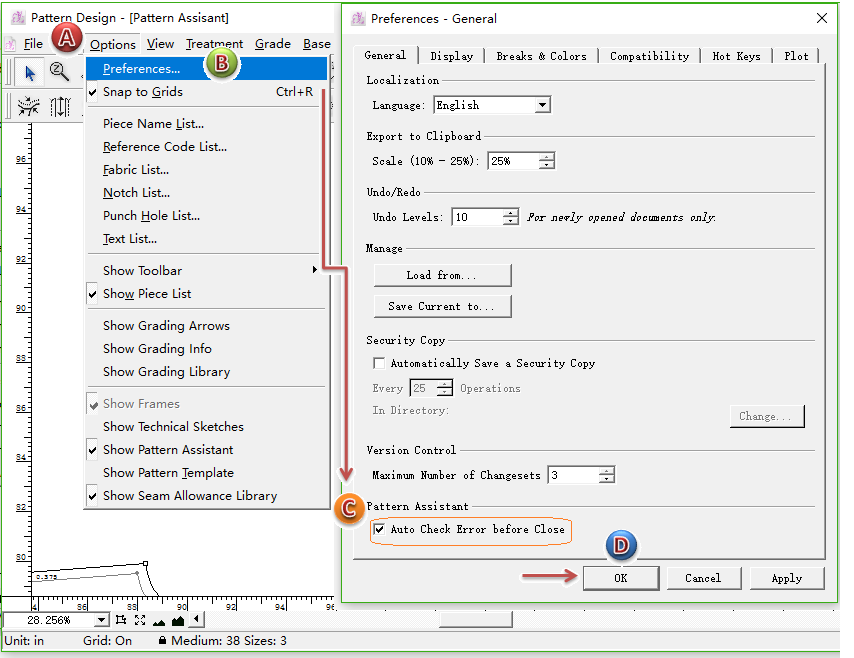

ตั้งค่า [ตรวจสอบข้อผิดพลาดอัตโนมัติก่อนปิด] ซอฟต์แวร์จะดำเนินการ [ผู้ช่วยแพทเทิร์น] โดยอัตโนมัติเพื่อตรวจสอบไฟล์ก่อนที่จะปิด

รูปภาพแสดงวิธีการตั้งค่า:

menu_image245

Note

คุณสามารถกด Esc เพื่อบังคับให้ออกจากฟังก์ชันนี้ได้
